Century-Line - Emhætte Thermex - Gratis brugsanvisning og manual

Mærke	Thermex
Model	Century-Line
Kategori	Emhætte
Installationstype	Loft- eller vægmontering
Udgangsdiameter	160 mm
Strømforsyning	230 V AC +6-10%, 50 Hz
Maksimal sikring	13 A
Total maksimal belastning	4 A (maks. CKB 2000)
Driftstemperatur	-10 til +50 °C
Anbefalet monteringshøjde	50-60 cm (elektrisk) / 70 cm (gas)
Emhættemateriale	Rustfrit stål eller emaljeret
Filtre	Metalfiltre (aluminium eller rustfrit stål)
Inkluderede tilbehør	Loftflange, elkabel, fleksibel slange (2 m, Ø 160 mm)
Udvendig rengøring	Neutral sæbeopløsning, brug ikke syrer eller slibemidler
Filterrengøring	I hånden eller opvaskemaskine (kort program uden tørring for aluminium)
Sikkerhed	Afbryd strømmen før indvendig rengøring
Udgangsmuligheder	Loft eller væg (med fleksibel eller fast rør)
Motor	Indbygget (TF-modeller) eller ekstern (valgfri)
Kanalanbefaling	Brug angivet diameter, lydisoleret fleksibelt rør og lyddæmper
Garanti	Dækker ikke skader fra forkert rengøring (syrer, klorider osv.)

Ofte stillede spørgsmål - Century-Line Thermex

Hvilken monteringshøjde anbefales til emhætten Century-Line?

Der anbefales en højde på 50 til 60 cm over elektriske komfurer og 70 cm over gaskomfurer, målt fra bordpladen til filteret.

Hvordan skal metalfiltrene rengøres?

Metalfiltrene kan vaskes i hånden med fedtopløsende sæbe eller i opvaskemaskine på kort program uden tørring for aluminiumsfiltre. Rustfrit stålfiltre tåler tørring og polering.

Hvilke rengøringsmidler skal undgås på emhætten i rustfrit stål?

Syrer, soda, ammoniak, klorider og derivater bør undgås, da de kan forårsage oxidation og irreversibel pletter, som ikke dækkes af garantien.

Kan emhættens udgangsdiameter reduceres?

Det anbefales ikke, da det reducerer udsugningskapaciteten og øger støjniveauet. Brug altid den diameter, der er angivet i kataloget (160 mm).

Hvilket tilbehør medfølger til emhætten Century-Line?

Den inkluderer loftflange, elkabel og en fleksibel slange på 2 meter med diameter 160 mm.

Hvordan udføres den elektriske tilslutning?

Den elektriske installation skal udføres af en autoriseret elektriker. 230 V-kablet føres inde i skorstenen. I modeller uden motor er der et ekstra kabel til den eksterne motor.

Er det muligt at bruge emhætten med ekstern motor?

Ja, TF-modeller uden indbygget motor gør det muligt at tilslutte en ekstern motor (f.eks. CKB) via et kabel mærket "motor".

Hvad gør man, hvis skorstenen er for lang?

Skorstenen kan skæres til i toppen med en metalsav eller vinkelsliber, så slangen og kablet forbliver indeni.

Hvordan anbefales det at bruge emhætten for at spare energi?

Brug minimumseffekten, når det er muligt, da maksimumseffekten bruger 1,5 gange mere. Maksimumseffekten er kun nødvendig til madlavning med meget røg.

Hvilken yderligere vedligeholdelse anbefales til emhætten?

Rengør dagligt med mildt, ikke-slibende rengøringsmiddel, og brug Thermex-produkter som Steelren Nanotech eller Cristalren Nanotech for at fremhæve finishen.

BRUGSANVISNING Century-Line Thermex

*Thermex anbefaleraltid at benytte lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
Ved brug af flexslange anbefales det at benytte en lyddæmper for at minimere lydniveauet.

Vær opmærksom på, at emhættens oprindelige aftræksdimension sikrer optimal udnyttelse.

I de tilfælde hvor man vælger at reducere aftræksdimensionen, medfører det øget lufthastighed samt øget modtryk i aftrækskanalen.

Dette medfører mindre ydeevne og højere lydniveau.

Det anbefales derfor altid at benytte den oprindelige aftræksdimension.

Ved brug af flexslange, skal det altid sikres at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne, samt minimalt lydniveau.

Derudover er der mulighed for at benytte faste rør (spirorør eller plastrør) for yderligere at minimere luftmodstanden i kanalsystemet.

Montering

Century-Line er forsynet med med loftsflange eller vægbeslag, el-kabel, 2 mtr. flexslange ∅160 mm.

OBS! El-installation skal foretages af aut. el-installatør.

Før montering af Century-Line skal følgende være foretaget:

Aftræk til det fri skal være etableret, enten gennem loft eller væg.*

* (Brug evt. loftsflangen til afmærkning af hullet).

Loftsflange

Efter korrekt afmærkning og etablering af aftrækshul fastgøres loftsflangen til loftet ved hjælp 4 stk. rawplugs og 4 stk. skruer.

El-tilslutning (230 V)

Ledning føres indvendigt gennem skorsten til el-tilslutning.

På TFMH model med indbygget motor er der 1 stk. kabel der er mærket 230 V.

På TFH model uden motor er der 2 stk. kabler:

1 stk. til 230 V

1 stk. til motor.

Montering af flexslange

Flexslange (∅160 mm) føres gennem hul i loft eller væg (∅170 mm) og monteres på taghætte eller vægflange.

Har du valgt ekstern motor, vil montering af flexslange (∅160 mm) være til indsugningsflange på tagventilator, loftventilator eller på udvendig vægventilator.

Monteringshøjde

Monteringshøjden er individuel, men der anbefales 60 - 70 cm over elkomfur og 70 cm over gaskomfur. (Målt fra bordkant til emfangets filter).

Skorstensmontering

Er skorstenen evt. for lang skal den afkortes i top med en nedstryger eller vinkelslilber.

Hvis skorsten og bunddel er leveret adskildt, monteres skorstenen på bunddelen ved hjælp af de 4 vedlage møtrikker.

Skorsten/emfang fastgøres efterfølgende til loftsflangen vha 4 stk. skruer.

Vægmodel skal desuden fastgøres i væg (nederst) (4)

NB! Bundpladen skal afmonteres før dette kan ske!

NB! Husk at flexslange/rør samt el-ledning skal føres op gennem skorstenen.

Teknisk data:

Tilslutningsspænding: 230V AC+6-10%, 50 Hz

For-sikring: max. 13A

Max belastning: 4A totalt, og max. CKB 2000

Arb. temperatur: -10 - +50^

Om at bruge emfanget i det daglige

Tænd emfanget, inden du går i gang med madlavningen. Ellers udnytter du ikke kapaciteten ordentligt. Husk at lade emfanget køre op til 15 minutter efter madlavningen. Et emfang der kører på højeste trin, bruger halvanden gang så meget energi som et emfang, der kører på laveste trin. Højeste trin er kun nødvendigt, när der koges eller steges mad som lugter stærkt eller oser.

Daglig rengøring

Tør fedtfilteret af med en opvredet klud efter hver madlavning. Hvis dit emfang har kulfilter, bør du skifte kulfiltret 1-2 gange årligt eller efter behov.

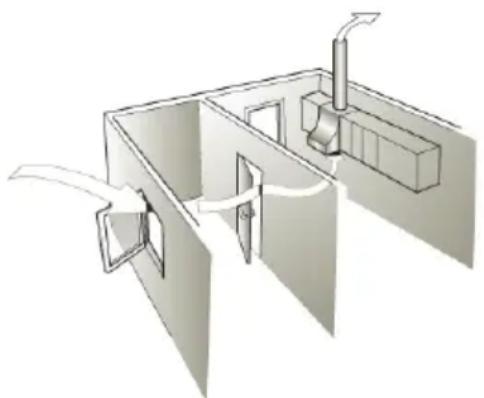

Luk vinduet

Når emfanget bruges, skal køkkenvinduet ikke åbnes, da det vil forstyrre luftcirkulationen omkring emfanget. Der skal dog være tilførsel af frisk luft, f.eks. gennem luftventil eller en dør på klem til et tilstødende rum. Vær opmærksom på at emfanget skaber undertryk i rummet. Har du samtidig tændt op i f.eks. en brænde-ovn eller pejs som kræver luft til forbrændingen, bør du lade et vindue være åbent.

Virker emfanget ikke tilfredsstillende, kan det skyldes at aftræksrøret har for mange knæk, eller at taghætten/murrøret er for småt

dimensioneret i forhold til aftræks-røret. Gode aftræksforhold giver effektiv funktion og dermed et lavere elforbrug.

Emfanget rengøres med en fugtig klud med sulfo/opvaskemiddel. Brug aldrig slibemiddel.

Aluminiumsemfang

Emfanget rengøres med en fugtig klud med sulfo/opvaskemiddel. Efterbehandles med SteelREN Stålpuds.

Emfang med glasoverflader

Emfanget rengøres med en fugtig klud med sulfo/opvaskemiddel. Efterbehandles med SteelREN Stålpuds. Glaspladen rengøres med almindeligt vinduesrens.

Stålemfang

Emfanget rengøres med en fugtig klud med opvaskemiddel. Efterbehandles med SteelREN Stålpuds.

Filteret

Det er vigtigt at rengøre filteret mindst hver anden måned. Filteret tages ud og rengøres med almindeligt opvaskemiddel.

Kulfilter

Et kulfilter kan ikke rengøres, men skal udskiftes. Hvor tit et kulfilter skal skiftes, afhænger af hvor meget der koges og steges. Hvis fedtfilteret på emfanget jævnligt rengøres, skal du påregne at udskifte kulfilteret 1-2 gange pr. år.

Rengøring af rustfrit stål, aluminium og glas

Det kræver en meget lille indsats hver dag at holde dit emfang rent og effektivt. Her er nogle enkle tip.

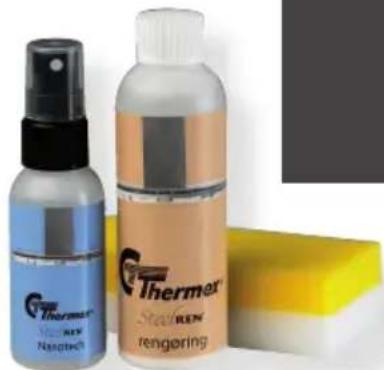

Nanotech Steel Ren - forsegling

Forsegling af dit emfang:

Anvend Steel Ren - forsegling. Dette produkt er bygget på Nanoteknologi hvilket tillader at materialet ånder og bibeholder sin smukke overflade. Rengør først emfanget med Steel Ren rengøring og efterfølgende forsegles med Steel-Ren forsegling.

Nanotech Glas

Et nyt produkt fra Thermex der rengører og forsegler i een og samme behandling. Dette produkt er bygget på nanoteknologi. Glasren anvendes med fordel på emfang med glasskærm. Den daglige rengøring minimeres og kemikalier er ikke mere nødvendige for, at holde glasset rent. Bare en let fugtig klud til rengøring. Nanotech Glas kan købes hos forhandlere af Thermex produkter.

Den daglige rengøring minimeres og kemikalier er ikke mere nødvendige for, at holde glasset rent. Bare en let fugtig klud til rengøring. Nanotech Glas kan købes hos forhandlere af Thermex produkter.

Thermex har desuden et vedligeholdelsesmiddel specielt til stålemfang. Vi kalder det for SteelREN og har foreløbig sendt to produkter på markedet: SteelREN Stålpuds og SteelREN Fedtrens.

SteelREN Stålpuds

SteelREN Stålpuds er en spray til emfangets stål, f.eks. på oversiden. Spray og tør efter med en klud, så holder emfanget sig skinnende flot. Kan bruges lige så tit du føler behov for det.

SteelREN Fedtrens

SteelREN Fedtrens er en fedtopløsende rensespray til filteret i dit emfang. Brug SteelREN Fedtrens jævnligt, så emfanget altid er rent og indbydende.

(OBS! De blå ledningene må ikke sammenkobles)

Tør fedtfilteret af med en opvredet klud efter hver madlavning. Hvis dit emfang har kulfilter, bør du skifte kulfiltret 1-2 gange årligt eller efter behov.

Luk vinduet

Når emfanget bruges, skal køkkenvinduet ikke åbnes, da det vil forstyrre luftcirkulationen omkring emfanget. Der skal dog være tilførsel af frisk luft, f.eks. gennem luftventil eller en dør på klem til et tilstødende rum. Vær opmærksom på at emfanget skaber undertryk i rummet. Har du samtidig tændt op i f.eks. en brænde-ovn eller pejs som kræver luft til forbrændingen, bør du lade et vindue være åbent.

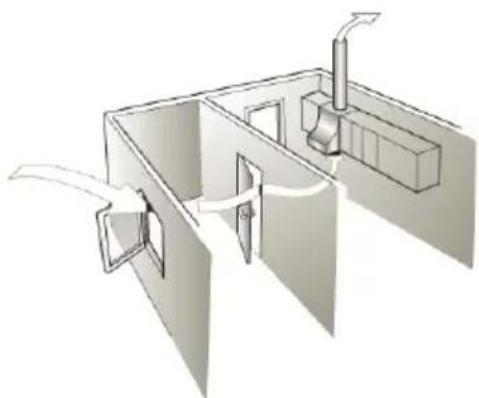

Gode aftræksforhold

Virker emfanget ikke tilfredsstillende, kan det skyldes at aftræksrøret har for mange knæk, eller at taghætten/murrøret er for småt dimensioneret i forhold til aftræks-røret. Gode aftræksforhold giver effektiv funktion og dermed et lavere elforbrug.

Forsegling af dit emfang:

Anvend Steel Ren - forsegling. Dette produkt er bygget på Nanoteknologi hvilket tillader at materialet ånder og bibeholder sin smukke overflade. Rengør først emfanget med Steel Ren rengøring og efterfølgende forsegles med SteelRen forsegling.

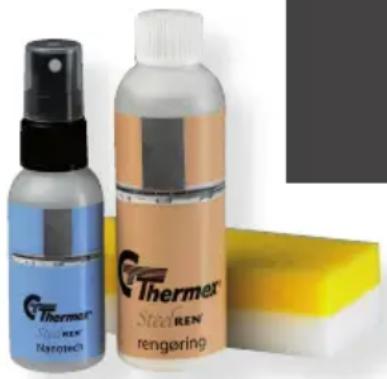

Nanotech Glas

Et nyt produkt fra Thermex der rengører og forsegler i een og samme behandling. Dette produkt er bygget på nanoteknologi. Glasren anvendes med fordel på emfang med glasskærm. Den daglige rengøring minimeres og kemikalier er ikke mere nødvendige for, at holde glasset rent. Bare en let fugtig klud til rengøring. Nanotech Glas kan købes hos forhandlere af Thermex produkter.

Den daglige rengøring minimeres og kemikalier er ikke mere nødvendige for, at holde glasset rent. Bare en let fugtig klud til rengøring. Nanotech Glas kan købes hos forhandlere af Thermex produkter.

Thermex har udviklet et vedligeholdelsesprodukt specielt til stålemfang. Vi kalder det for SteelREN og har foreløbig sendt to produkter på markedet: SteelREN Stålpuds og SteelREN Fedtrens.

Hette med glassoverflater

På model med indbygget motor er der 1 stk. kabel der er mærket 230 V.
