Produkttype	LCD TV
Mærke	Sony
Model	Bravia KDL-55HX823
Skærmstørrelse (diagonal)	55 tommer (ca. 138,8 cm)
Opløsning	1920 x 1080 pixels (Full HD)
TV-system	DVB-T/T2, DVB-C
Strømforsyning	220-240 V AC, 50 Hz
Energiforbrug (hjem/standard tilstand)	115 W
Energiforbrug (butik/lys tilstand)	188 W
Standby-forbrug	0,25 W
Energiklasse	A
Lydstyrke	10 W + 10 W + 10 W (3 højttalere)
Mål med bordstand (BxHxD)	128,0 x 80,4 x 30,5 cm
Vægt med bordstand	28,3 kg
Vægt uden bordstand	23,2 kg
Tilslutningsmuligheder	HDMI x4, USB x2, SCART, Komponentindgang, PC-indgang, LAN Ethernet, indbygget Wi-Fi
Vigtigste funktioner	3D, BRAVIA Sync, i-Manual, Internet Video, optagelse på USB HDD, intelligent tilstedeværelsessensor
Rengøring af skærm	Blød, tør klud; til pletter, klud fugtet med fortyndet neutralt rengøringsmiddel
Sikkerhed	Vægmontering anbefales; bloker ikke ventilationsåbningerne
Medfølgende tilbehør	Fjernbetjening, bordstand, batterier, AV/komponentadapter, SCART-adapter, 3D-briller (2 par), brilleetui
Manualens sideantal	476

Ofte stillede spørgsmål - Bravia KDL-55HX823 SONY

Hvordan tilslutter jeg fjernsynet til internettet?

Tryk på HOME, gå til Indstillinger > Netværk > Netværksindstillinger. Vælg mellem kablet netværk (tilslut et Ethernet-kabel) eller trådløst (konfigurer via WPS eller scanning af netværk). Følg vejledningen på skærmen.

Hvordan bruger jeg den elektroniske programguide (EPG)?

I digital tilstand skal du trykke på knappen GUIDE på fjernbetjeningen. For at navigere skal du bruge piletasterne og trykke på OK for at vælge et program. For flere detaljer, se i-Manual.

Hvad gør jeg, hvis fjernsynet ikke tænder?

Kontroller, at ENERGY SAVING-kontakten på fjernsynet er tændt (position ●). Kontroller strømkablet og stikkontakten. Hvis standby-indikatoren blinker, tæl blinkene og kontakt Sony-support.

Hvordan optager jeg programmer på en USB-disk?

Tilslut en USB-disk (HDD) til USB-porten mærket HDD REC. Tryk på HOME, vælg Optagelser og konfigurer optagelsen via EPG eller manuelt. Disken skal formateres til fjernsynet.

Hvordan aktiverer jeg 3D-funktionen?

Tag de medfølgende Sony 3D-briller på. Tryk på knappen 3D på fjernbetjeningen og vælg den ønskede 3D-tilstand (simuleret eller automatisk). Til native 3D-indhold registrerer fjernsynet det automatisk.

Hvordan rengør jeg fjernsynsskærmen?

Sluk for fjernsynet og tag strømkablet ud. Brug en blød, tør klud til at fjerne støv. Til genstridige pletter skal du let fugte kluden med en opløsning af fortyndet neutralt rengøringsmiddel. Spray ikke væske direkte på skærmen og brug ikke alkohol eller opløsningsmidler.

Hvad er standard PIN-koden til programlås?

Standard PIN-koden er 9999. Hvis du ændrer den og glemmer den, kan du altid bruge 9999 til at få adgang til indstillingerne.

Hvordan monterer jeg fjernsynet på væggen?

Kontakt en kvalificeret installatør. Brug udelukkende kompatible Sony-beslag: SU-WL500, SU-WL700 eller SU-WH500 (afhængigt af model). Følg vejledningen, der følger med beslaget, og sørg for, at væggen kan bære mindst 4 gange fjernsynets vægt.

Hvordan får jeg adgang til den indbyggede i-Manual?

Tryk på knappen i-MANUAL på fjernbetjeningen. Brug piletasterne til at navigere og tryk på OK for at vælge et emne. Du kan bruge bogmærker til hurtigt at vende tilbage til foretrukne sider.

Hvad gør jeg, hvis fjernbetjeningen ikke virker?

Kontroller batterierne og udskift dem om nødvendigt. Sørg for, at der ikke er forhindringer mellem fjernbetjeningen og fjernsynet. Hvis fjernsynet er i SYNC-tilstand, skal du trykke på SYNC MENU og vælge TV-styring for at genoptage kontrollen.

BRUGSANVISNING Bravia KDL-55HX823 SONY

Betjeningsvejledning DK

Käyttöohje FI

Tak fordi du valgte dette Sony-produkt. Før TV-apparatet betjenes, læses denne vejledning grundigt og beholdes til senere opslag.

Producenten af dette produkt er Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Den autoriserede repræsentant for EMC og produktsikkerhed er Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For service eller garanti henviser vi til de adresser, som fremgår af vedlagte garantidokument.

Bemærkninger om digital TV-funktion

• Funktioner i forbindelse med digitalt TV (DVBgerer kun i lande eller områder, hvor der udsendes i DVB-T (MPEG-2 og H.264/MPEG-4 AVC) digitale jordbundne signaler, eller der er adgang til en kompatibel DVB-C (MPEG-2 and H.264/MPEG-4 AVC) kabeltjeneste. Få at vide hos din lokale forhandler, om du kan modtage et DVB-T-signal på din bopæl, eller spørg kabeludbyderen, om deres DVB-C kabeltjeneste er cgnet til integreret betjening med dette TV-apparat.
• Kabeludbyderen kan opkræve et ekstra gebyr for en sådan service eller kræve, at du indvilger i deres forretningsbetingelser og -vilkår.
• Dette TV-apparat følger specifikationerne for DVB-T og DVB-C, men der er ikke garanti for kompatibiliteten med fremtidige DVB-T digitale jordbundne udsendelser og DVB-C digitale kabeludsendelser.
• Visse digitale tv-funktioner er muligvis ikke tilgængelige i visse lande/områder, og DVB-C-kabel fungerer eventuelt ikke korrekt hos visse udbydere.

_20

• "x" i modelnavnet svarer til et numerisk ciffer vedrørende design, farve eller tv-system.
• Vejledningen om "Montering af vægbeslaget" findes i brugervejledningen til tv'et.
• Illustrationerne i denne vejledning kan variere afhængigt af tv-model.
• Illustrationerne for fjernbetjeningen, som bruges i denne vejledning, er for RM-ED044, medmindre andet er anført.
• Før du betjener TV-apparatet, skal du læse "Sikkerhedsoplysninger" (side 35). Gem vejledningen til senere brug.

Oplysninger om varemærker

DVB er et registreret varemærke tilhørende DVB-projektet.

HDMI, HDMI-logoet og High-Definition Multimedia Interface er varemærker eller registrerede varemærker tilhørende HDMI Licensing LLC i USA og andre lande.

DLNA®, DLNA-logoet og DLNA CERTIFIED® er varemærker,

servicemærker eller certificeringsmærker tilhørende Digital Living Network Alliance.

DivX® er en teknologi til komprimering af videofiler udviklet af DivX, Inc.

OM DIVX VIDEO: DivX® er et digitalt videoformat udviklet af DivX, Inc. Dette er en officiel DivX-certificeret enhed, som afspiller DivX-video. Se www.divx.com for flere oplysninger og softwareværktøjer til konvertering af dine filer til DivX-video.

OM DIVX VIDEO-ON-DEMAND: Denne DivX Certified®-enhed skal registreres for at kunne afspille DivX Vidco-on-Demand (VOD)-indhold. Find DivX VOD-afsnittet i enhedens opsætningsmenu for at generere registreringskoden. Gå til vod.divx.com med denne kode for at fuldføre registreringsprocessen og få mere at vide om DivX VOD.

Fremstillet på licens fra Dolby Laboratories. "Dolby" og det dobbelte D-symbol er varemærker, der tilhører Dolby Laboratories.

TrackID er et varemærke eller registreret varemærke tilhørende Sony Ericsson Mobile Communications AB.

Musik- og videogenkendelsesteknologi og relaterede data leveres af Gracenote®. Gracenote er industristandarden for levering af musikgenkendelsesteknologi og relateret indhold. Se www.gracenote.com angående yderligere oplysninger.

CD, DVD, Blu-ray Disc og musik- og vidcorelaterede data fra Gracenote, Inc., copyright © 2000-i dag Gracenote. Gracenote-software, copyright © 2000-i dag Gracenote. Ét eller flere patenter, som ejes af Gracenote, gælder for dette produkt og denne service. Se Gracenotewebsiden angående en ikke-udtømmende liste over gældende Gracenote-patenter. Gracenote, CDDB, MusicID, MediaVOCS,

Gracenotelogoet og logotypen, samt "Powered by Gracenote"-logoet er enten registrerede varemærker eller varemærker tilhørende Gracenote i USA og/eller andre lande.

"FACE DETECTION"-logoet er et varemærke tilhørende Sony Corporation.

1. Sony erklærer herved, at denne enhed er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i direktiv 1999/5/EF.

For at se overensstemmelseserklæringen i R&TTE-direktivet, skal du have adgang til følgende URL-adresse:

http://www.compliance.sony.de/

1. Bemærkning til kunder: følgende informationer gælder kun for udstyr, som sælges i lande, hvor EU-direktiverne gælder.

Trådløst tv-system kan muligvis bruges i følgende lande:

∅strig, Belgien, Bulgarien, Cypern, Tjekkiet, Danmark, Estland, Finland, Frankrig, Tyskland, Grækenland, Ungarn, Island, Irland, Italien, Letland, Liechtenstein, Litauen, Luxembourg, Malta, Holland, Norge, Polen, Portugal, Slovakiet, Rumænien, Slovenien, Spanien, Sverige, Schweiz, Tyrkiet og Storbritannien.

Dette udstyr kan bruges i andre ikke-europæiske lande.

Forordninger og bestemmelser vedrørende trådløst tv-system

Til kunder i Italien

□ Vedrørende privat brug sker dette jf. lovgivende forordning nr. 259 af 1. august 2003 i loven om elektroniske kommunikationer ("Code of Electronic Communications"). Særlig artikel 104, der indeholder oplysninger om, hvornår en forudgående generel tilladelse er påkrævet, og artikel 105, der beskriver tilladelse af brug uden begrænsninger;
□ Vedrørende offentlighedens RLAN-adgang til teleselskabernes netværk og tjencster (f.cks. trådløst tv-system) sker dette jf. ministeriel forordning af 28. maj 2003 med senere ændringer og jf. artikel 25 (generel tilladelse til brug af elektroniske kommunikationsnetværk og -tjenester) i loven om elektronisk kommunikation ("Code of Electronic Communications").

Til kunder i Norge

Mærkatet med oplysninger om modelnummer og strømforsyning (jævnfør gældende sikkerhedsregler) findes på bagsiden af tv'et. Du kan se dem, hvis du fjerner bunddækslet.

Til kunder i Cypern

Slutbrugeren skal registrere RLAN-enheder (eller WAS eller Wi-Fi) hos "Department of Electronic Communications" (P.I. 365/2008 og P.I. 267/2007).

P.I. 365/2008 er radiokommunikationsforordningen af 2008 vedrørende kategorier af stationer, der er underlagt generel tilladelse og registrering ("Categories of Stations Subject to General Authorization and Registration").

P.I. 267/2007 er den generelle tilladelse vedrørende brug af radiofrekvenser af radiobaserede lokalnet og trådløse adgangssystemer, herunder radiobaserede netværk (WAS/RLAN).

Til kunder i Frankrig

WLAN-funktionen i dette LCD Digital Colour TV må kun anvendes inden i bygninger. Enhver form for brug af WLAN-funktionen (WiFi) i dette radioudstyr uden for bygninger er forbudt på fransk område. Sørg for, at WLAN-funktionen (WiFi) i dette LCD Digital Colour TV er deaktiveret før enhver form for anvendelse uden for bygninger (ART Decision 2002-1009 med ændring ved ART Decision 03-908 vedrørende brugsrestriktioner på radiofrekvenser).

Placering af identifikationsmærkat

Mærkatet med oplysninger om modelnummer, produktionsdato (måned/år) og strømforsyning (jævnfør gældende sikkerhedsregler) findes på bagsiden af tv'et eller på emballagen.

Forholdsregler

Behagelig afstand til tv'et

- Nogle mennesker kan opleve ubehag (f.eks. belastning af øjnene, træthed eller utilpashed), når de ser 3D-videobilleder eller afspiller stereoskopiske 3D-spil. Sony anbefaler alle brugere at holde pause med jævne mellemrum, når de ser 3D-videobilleder eller afspiller stereoskopiske 3D-spil. Hvor længe og hvor ofte en person skal holde pause, varierer fra person til person. Du kan bedst selv finde ud af, hvad der fungerer bedst for dig. Hvis du oplever ubehag, skal du stoppe med at se 3D-videobilleder eller afspille stereoskopiske 3D-spil, indtil ubehaget er forsvundet; kontakt eventuelt en læge, hvis du mener, at der er brug for det. Du bør også se (i) betjeningsvejledningen for alle andre enheder eller medier, som bruges sammen med dette tv, og (ii) vores hjemmeside (http://www.sony-europe.com/myproduct) for de nyeste oplysninger. Små børns syn (især dem under seks år) udvikler sig stadig. Kontakt en læge (f.eks. en børnelæge eller øjenlæge), før du giver små børn lov til at se 3D-videobilleder eller afspille stereoskopiske 3D-spil. Voksne bør holde øje med små børn for at være sikker på, at de følger anbefalingerne anført ovenfor.

• Brug, opbevar eller efterlad ikke 3D-brillerne eller batteriet i nærheden af ild eller på steder med en høj temperatur, f.eks. i direkte sollys eller i en bil, der opvarmes af solen.
• Hvis du bruger funktionen simuleret 3D, skal du være opmærksom på, at det viste billede afviger fra originalen på grund af konverteringen, som tv'et laver.
• Der skal være moderat belysning, da det kan belaste dine øjne at se tv ved dårligt lys eller i længere tid.
• Når du bruger hovedtelefoner, skal du justere lyden, så den ikke er for høj, da det kan skade hørelsen.

LCD-skærm

• Selvom LCD-skærmen er fremstillet med højpræcisionsteknologi og 99,99% eller flere effektive pixler, kan der forekomme sorte pletter eller lysende punkter (røde, blå eller grønne), der optræder konstant på LCD-skærmen. Det er en konstruktionsmæssig egenskab ved LCD-skærmen og ikke en fejl.
• Tryk ikke og skrab ikke frontfilteret, og placer ikke genstande oven på tv'et. Billedet kan blive uensartet, eller LCD-skærmen kan blive beskadiget.

• Hvis tv'et bruges et sted, hvor der er koldt, kan billedet virke udtværet eller blive mørkt. Dette er ikke tegn på fejl. Fænomenerne forsvinder, efterhånden som temperaturen stiger.

• Der kan forekomme skyggebilleder (ghosting), når der konstant vises stillbilleder. Det forsvinder efter et øjeblik.

• Skærmen og kabinettet kan blive varmt, når tv'et er i brug. Dette er ikke en fejl.
• LCD-skærmen indeholder en lille mængde flydende krystal. Visse lysstofrør, der anvendes i dette tv, indeholder også kviksølv (undtagen LCD-tv med LED-baggrundslys). Følg de lokale regler og retningslinjer for bortskaffelse.
• Udsæt ikke LCD-skærmen for kraftige slag eller stød. Skærmen glas kan revne eller gå i stykker og medføre skader.

Behandling og rengøring af tv'ets skærmoverflade og kabinet

Sørg for at tage netledningen til tv'et ud af stikkontakten før rengøring.

Følg nedenstående forholdsregler for at undgå nedbrydning af materialer eller skærmbelægning.

- Tør støv forsigtigt af skærmen/kabinettet med en blød klud. Hvis støvet sidder fast, skal skærmen tørres forsigtigt af med en hårdt opvredet blød klud, der er fugtet let med vand og et mildt rengøringsmiddel.

- Sprøjt aldrig vand eller rengøringsmidler direkte på tv'et. Det kan dryppe til bunden af skærmen eller udvendige dele og komme ind i tv'et, hvilket kan medføre skader på tv'et.

- Du må ikke bruge skuresvampe, opløsningsmidler eller syreholdige rengøringsmidler, skurepulver eller flygtige opløsningsmidler som alkohol, rensebenzin, fortynder eller insektmiddel. Brug af sådanne midler eller længerevarende kontakt med gummi- eller vinylmaterialer kan beskadige skærmens overflade og kabinetmaterialet.

- Jævnlig støvsugning af ventilationshullerne tilrådes for at sikre tilstrækkelig ventilation.

- Når vinklen på tv'et skal justeres, skal du bevæge det langsomt for at undgå, at det flytter sig eller glider ned fra bordstanderen.

Ekstraudstyr

- Hold ekstraudstyr eller andet udstyr, der udsender elektromagnetisk stråling, på afstand af tv'et. Ellers kan billedforvrængning og/eller dårlig lyd forekomme.

- Dette udstyr er blevet testet og fundet at overholde grænserne i EMC-direktivet ved brug af et tilslutningssignalkabel, der ikke er længere end 3 m.

(Vær forsigtig ved håndtering af fjernbetjeningen) Bemærk

• Overhold den korrekte polaritet ved isætning af batterier.
- Brug ikke forskellige batterityper eller gamle og nye batterier samtidigt.
- Bortskaf batterier på en miljøvenlig måde. I visse områder kan der være regler for bortskaffelse af batterier. Rådspørg de lokale myndigheder.
- Behandl fjernbetjeningen med omhu. Tab den ikke, træd ikke på den, og spild ikke nogen form for væske på den.
- Læg ikke fjernbetjeningen på steder nær en varmekilde eller på steder i direkte sollys eller i fugtige lokaler.

Bortskaffelse af enheden

• Du må ikke betjene enheden i nærheden af medicinsk udstyr (pacemakere, osv.), da dette kan forårsage fejl i det medicinske udstyr.
• Selvom denne enhed sender/modtager scramblede signaler, vær opmærksom på uautoriseret aflytning. Vi hæfter ikke for følgerne heraf.

Bortskaffelse af tv'et

Håndtering af udtjente elektriske og elektroniske produkter (Gælder for de

Europæiske Union og andre europæiske lande med separate indsamlingssystemer)

Dette symbol på produktet eller emballagen angiver, at produktet ikke må behandles som husholdningsaffald. Det skal i stedet indleveres på en deponeringsplads specielt indrettet til modtagelse og oparbejdning af elektriske og elektroniske produkter. Ved at sikre, at produktet bortskaffes korrekt, forebygges de eventuelle negative miljø- og sundhedsskadelige påvirkninger, som en ukorrekt affaldshåndtering af produktet kan forårsage. Genindvinding af materialer vil medvirke til at bevare naturens ressourcer. Yderligere information om genindvindingen af dette produkt kan fås hos myndighederne, det lokale renovationsselskab eller butikken, hvor produktet blev købt.

Fjernelse af udtjente batterier (gælder i den Europæiske Union samt europæiske

lande med særskilte indsamlingssystemer)

Dette symbol på batteriet eller emballagen betyder, at batteriet leveret med dette produkt ikke må bortskaffes som husholdningsaffald. På visse batterier kan dette symbol anvendes i kombination med et kemisk symbol. Det kemiske symbol for kviksølv (Hg) eller bly (Pb) er anført hvis batteriet indeholder mere end 0,0005% kviksølv eller 0,004% bly. Ved at sikre at sådanne batterier bortskaffes korrekt, tilsikres det, at de mulige negative konsekvenser for sundhed og miljø, som kunne opstå ved en forkert affaldshåndtering af batteriet, forebygges. Materialegenindvendingen bidrager ligeledes til at beskytte naturens resourcer. Hvis et produkt kræver vedvarende elektricitetsforsyning af hensyn til sikkerheden samt ydeevnen eller data integritet, må batteriet kun fjernes af dertil uddannet personale. For at sikre en korrekt håndtering af batteriet bør det udtjente produkt kun afleveres på dertil indrettede indsamlingspladse beregnet til affaldshåndtering af elektriske og elektroniske produkter. Med hensyn til øvrige batterier, se venligst afsnittet der omhandler sikker fjernelse af batterier. Batteriet skal derefter afleveres på et indsamlingsted beregnet til affaldshåndtering og genindvinding af batterier. Yderlige information om genindvinding af dette produkt eller batteri kan fås ved at kontakte den kommunale genbrugsstation eller den butik, hvor produktet blev købt.

Indholdsfortegnelse

Kom godt i gang

Kontrol af tilbehør......8

Sådan sættes batterier i fjernbetjeningen 8

1: Fastgørelse af tv-fod (undtagen KDL-65HX92x)......8

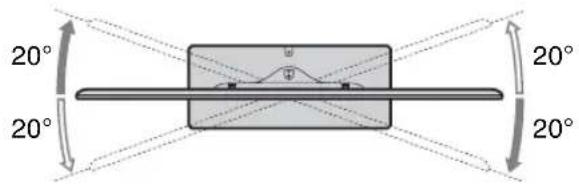

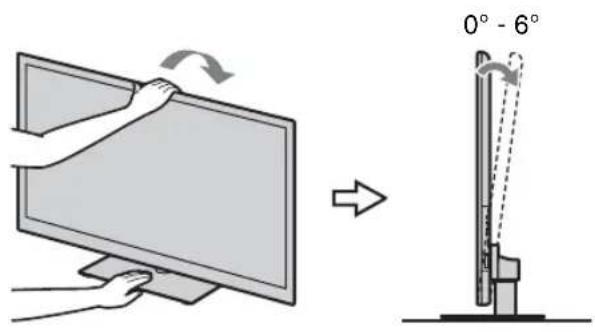

2: Justering af tv'ets vinkel....10

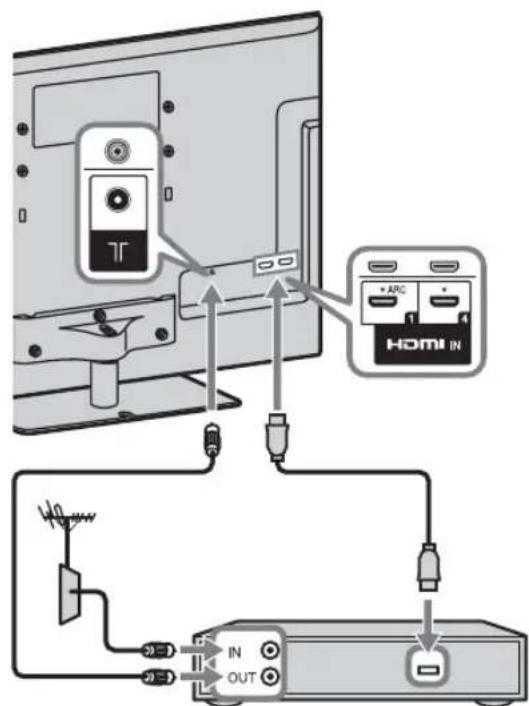

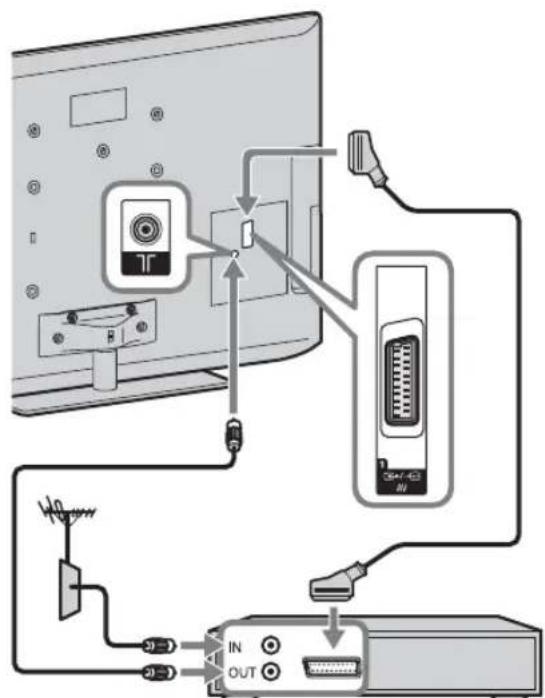

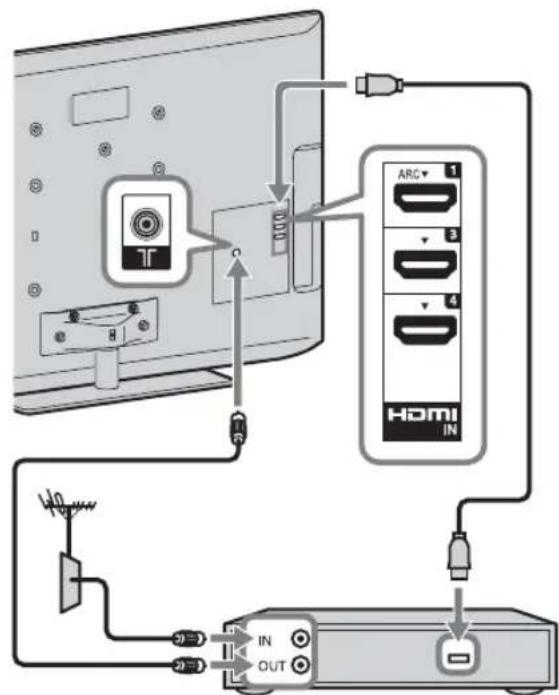

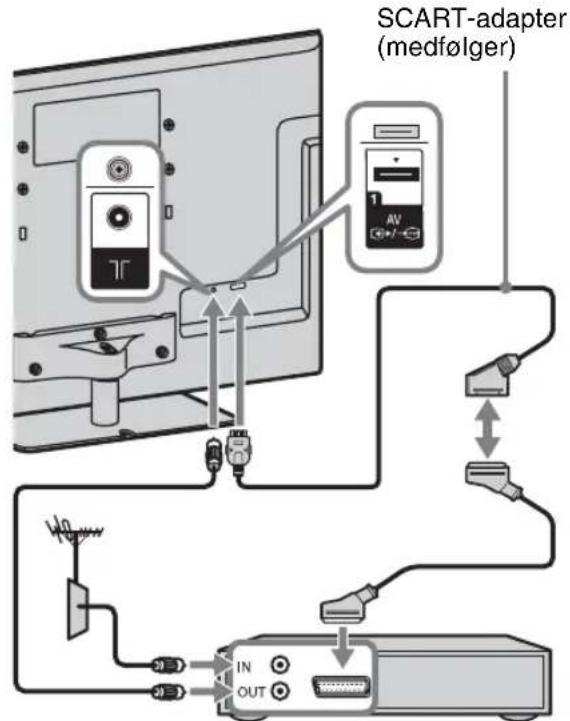

3: Tilslutning af antenne/Set Top Box/optager (f.eks. dvd-optager)....10

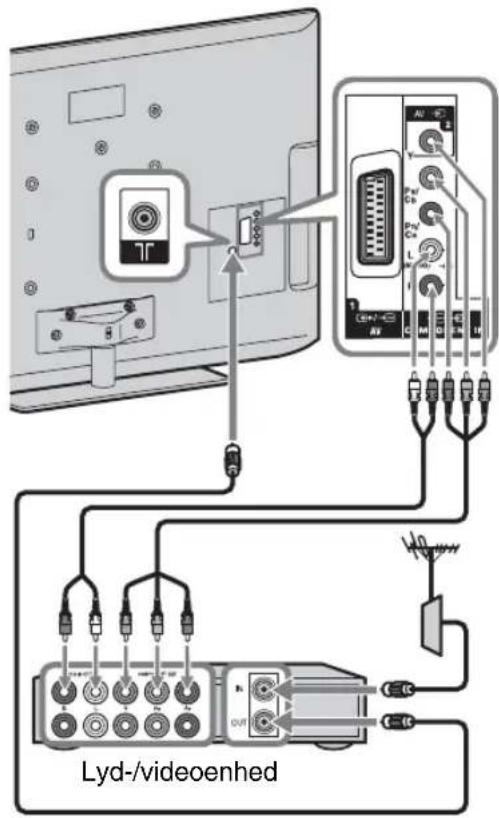

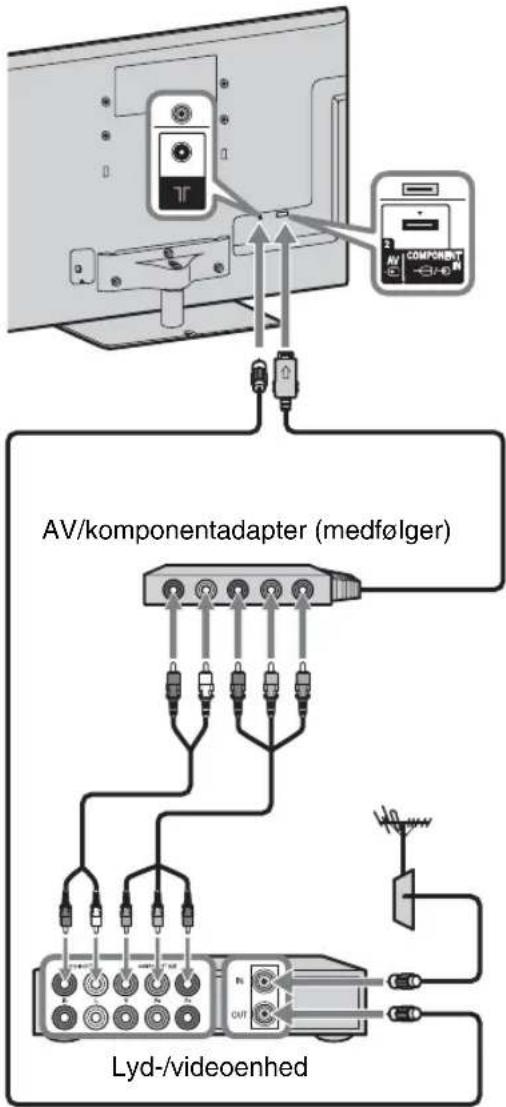

4: Tilslutning af lyd-/videoenheder 12

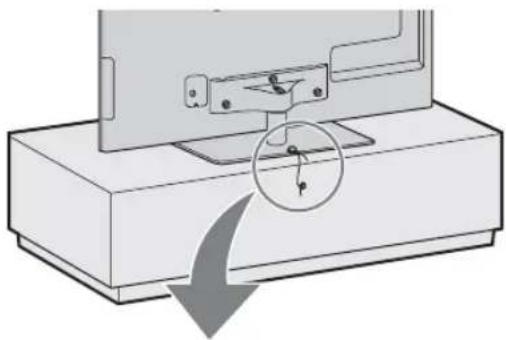

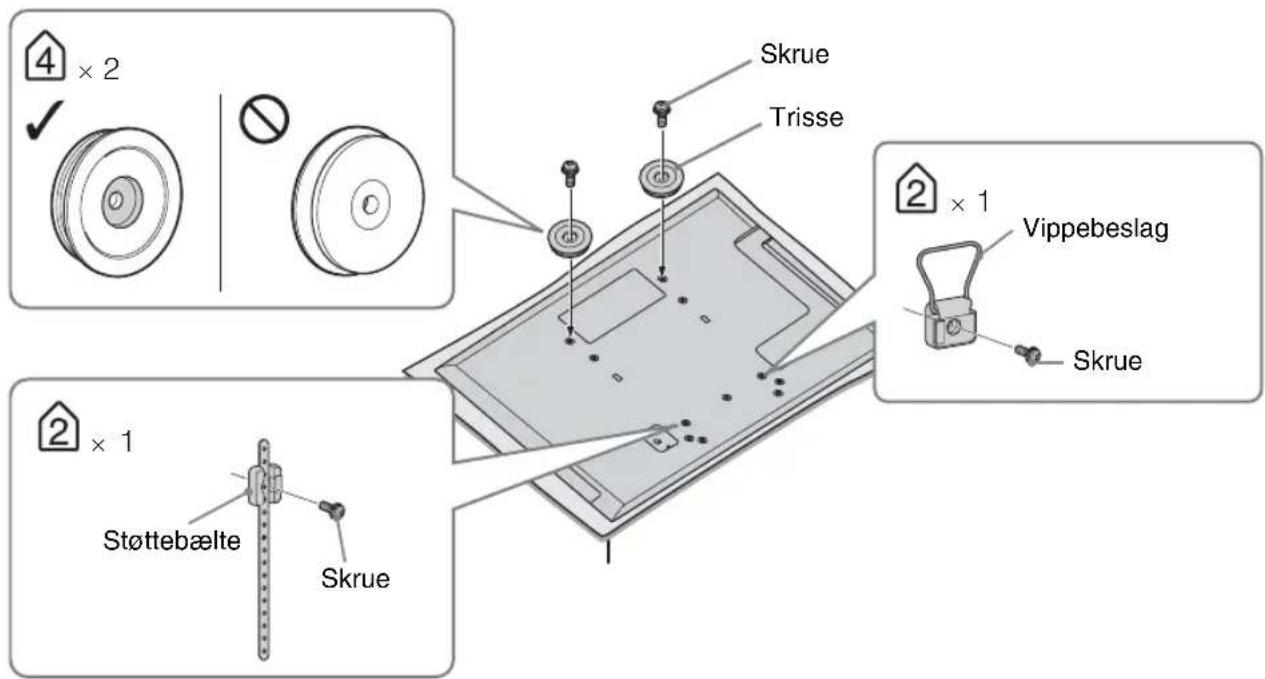

5: Undgå, at tv'et vælter 13

6: Samling af kablerne 13

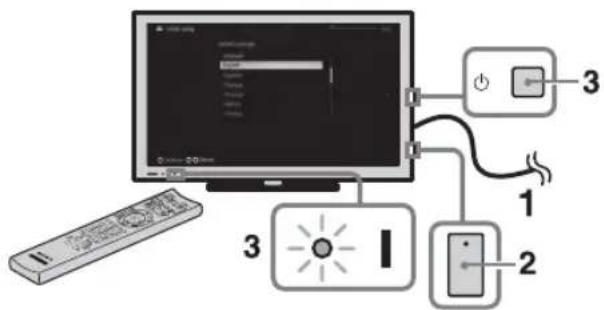

7: Udførelse af startopsætning....14

Brug af BRAVIA-tv'et

Se tv....16

Valg af forskellige funktioner og indstillinger (menuen Home)....18

Visning af Betjeningsvejledninger (i-Manual)....20

Netværksopsætning

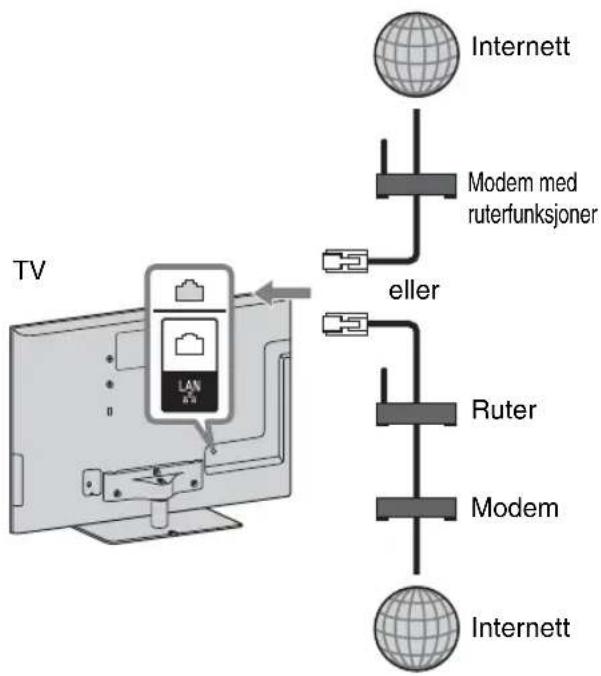

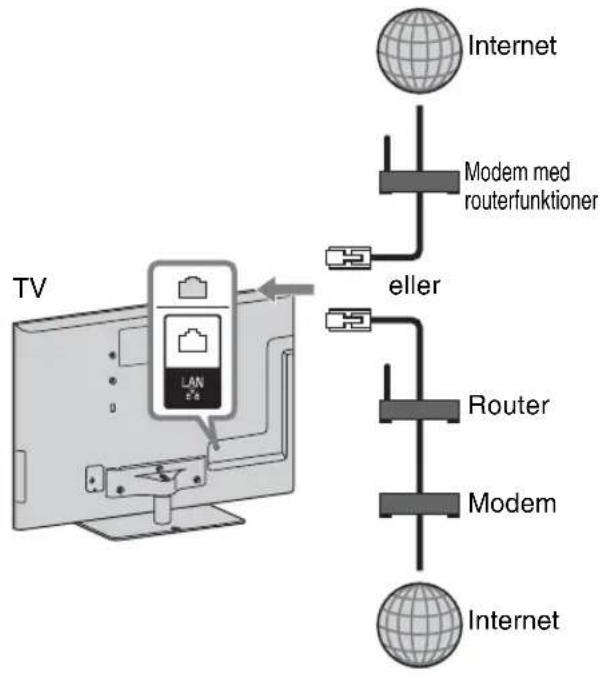

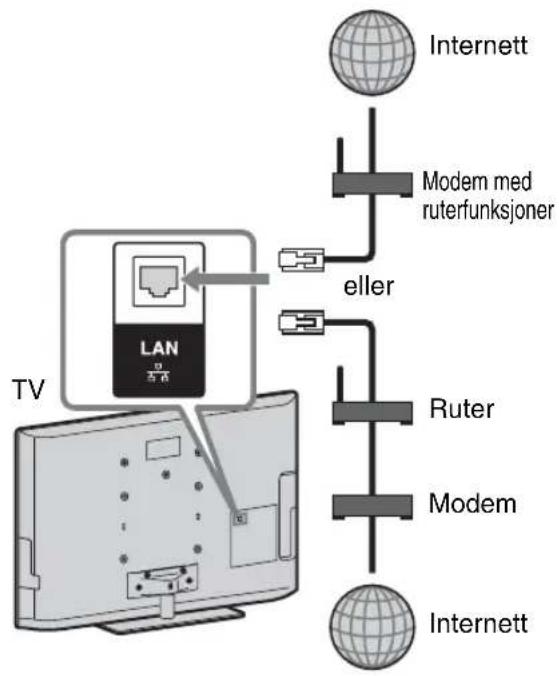

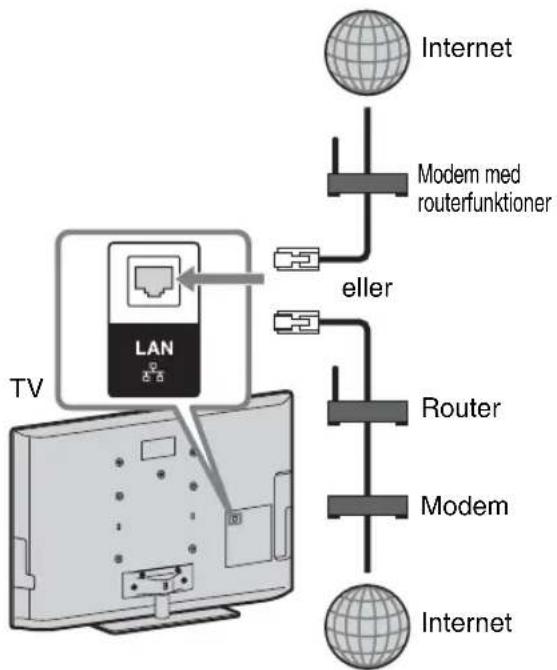

Klargøring af kabelforbundet netværk....22

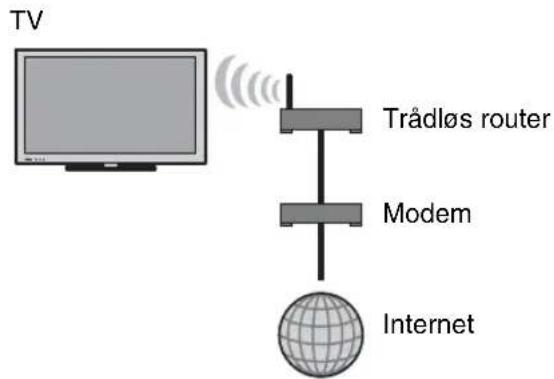

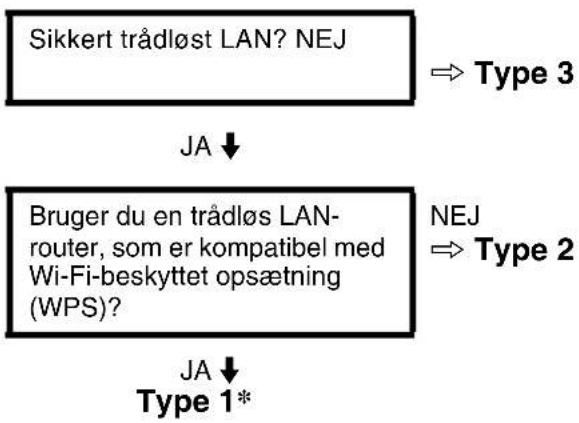

Klargøring af trådløst LAN....22

Opsætning af internetforbindelsen....23

Hvis du ikke kan slutte til internettet....24

Justering af servervisningsindstillinger....24

Yderligere oplysninger

Fejlfinding....26

Specifikationer....27

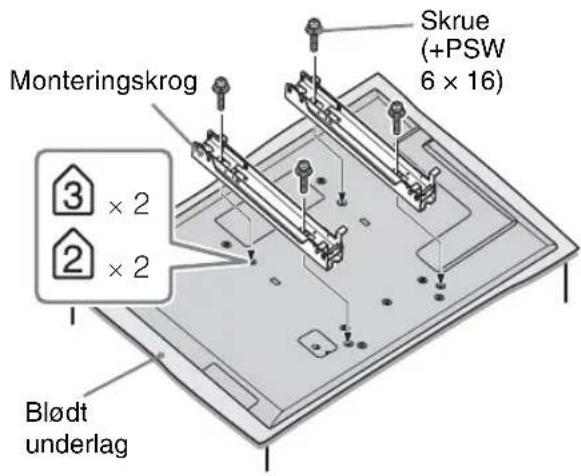

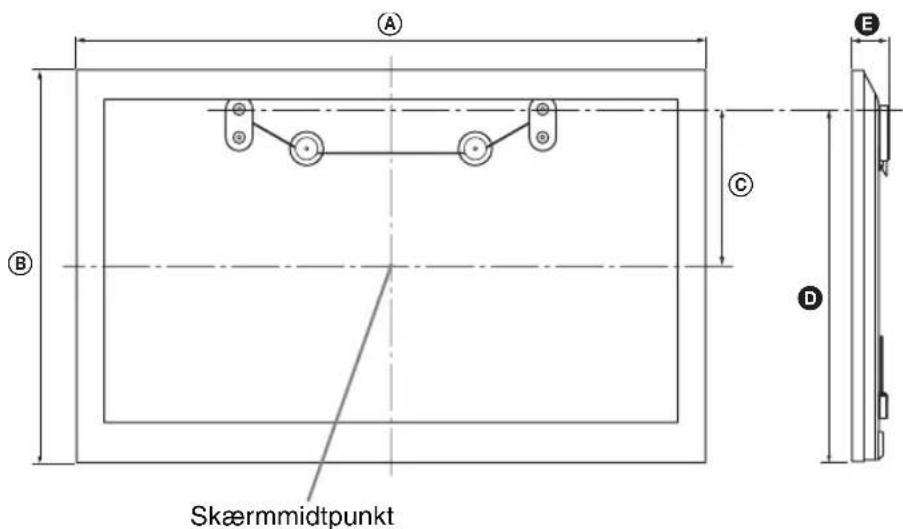

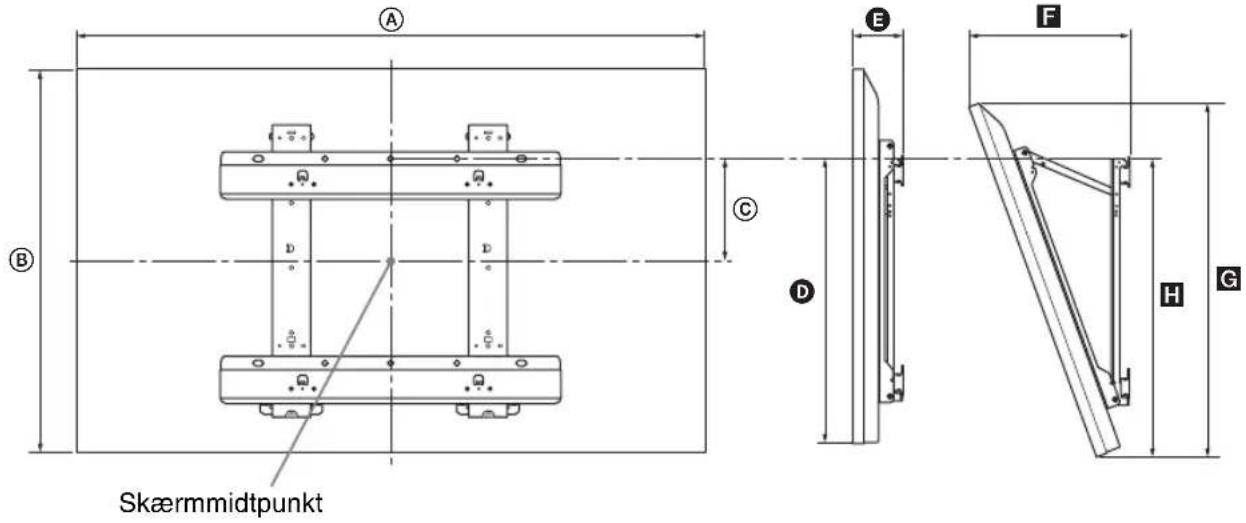

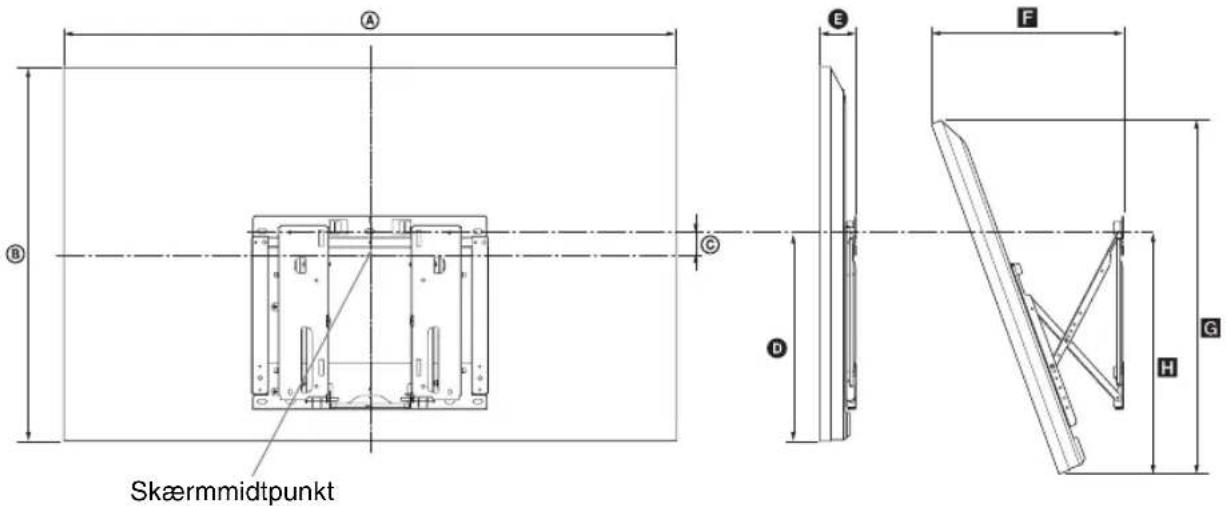

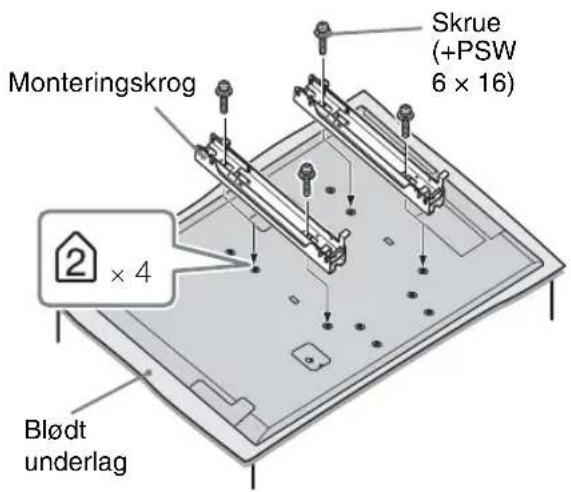

Montering af tilbehør (beslag til vægmontering/beslag til vægophængning) ....30

Sikkerhedsoplysninger 35

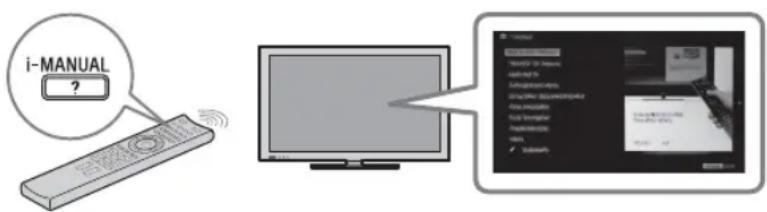

Når du har indstillet dit BRAVIA TV og lært de grundlæggende funktioner i denne vejledning, kan du finde yderligere forklaringer om tv'ets funktioner i den indbyggede vejledning (i-Manual).

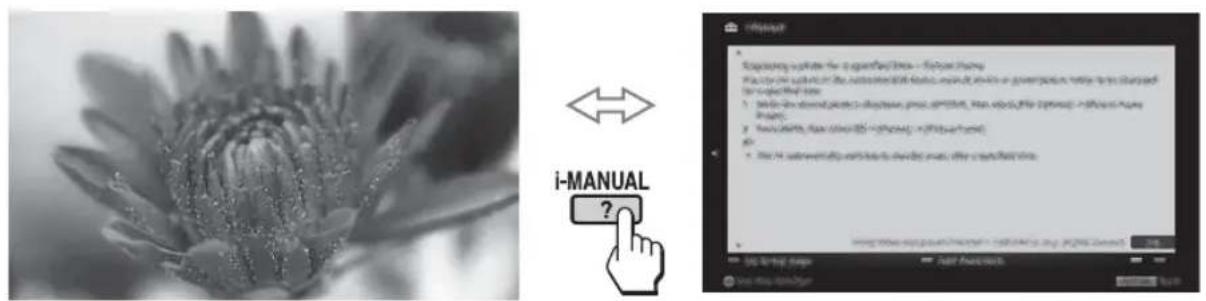

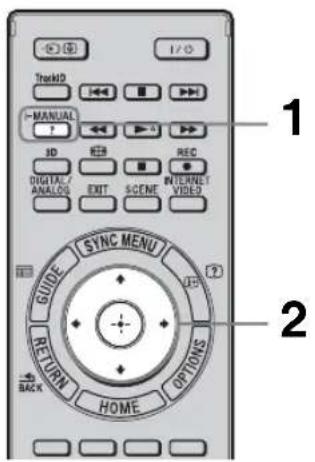

Dette tv har en indbygget betjeningsvejledning (i-Manual).

Tryk på i-MANUAL på fjernbetjeningen for at få adgang til i-Manual, og vælg et punkt. Se side 20 i denne vejledning for detaljer. Indholdet i i-Manual kan variere afhængigt af model/område.

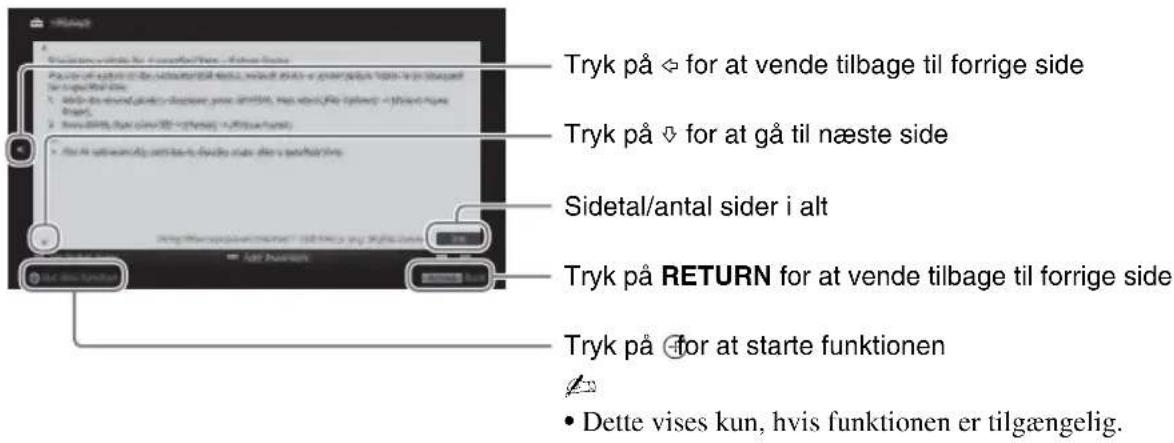

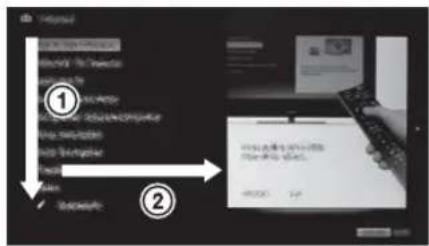

Sådan bruges i-Manual

"BRAVIA" tv-funktioner

3D-funktion

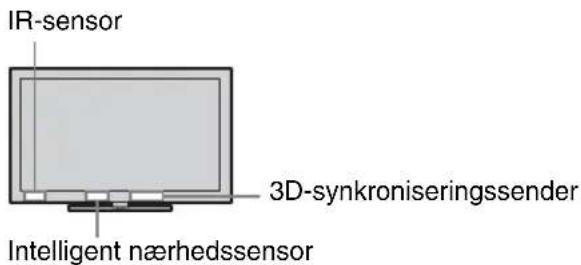

Intelligent nærhedssensor

"BRAVIA" Internet Video

Internet Widgets

Trådløs LAN

TrackID™/Musiksøgning/Videosøgning

USB HDD-optagelse

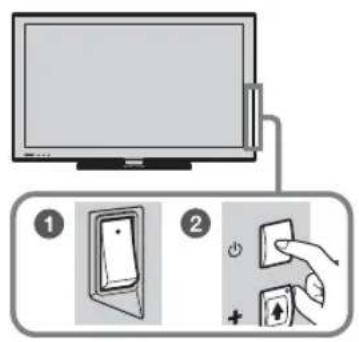

Se tv

3D-funktion

Elektronisk programoversigt

Favoritter

Skærmformat

Billedtilstand

Tekst

Fotos/Musik/Videoer

Dobbelt billede (PIP)

Dobbelt billede (P&P)

NVOD/MF

Indstillinger/menuen Home

Om menuen Home

Indstillinger

Skærm

Lyd

Systemindstillinger

i-Manual

Digital opsætning

Analog opsætning

Eksterne indgange

Netværk

Produktsupport

Brug af andet udstyr/internet

Videooptager/dvd-afspiller

Lydsystem

USB-enhed (f.eks. digitalkamera)

Billedramme

HDMI-udstyr

Internet/trådløs LAN

Hjemmenetværk

Media Remote

Pc

Beskrivelse af dele

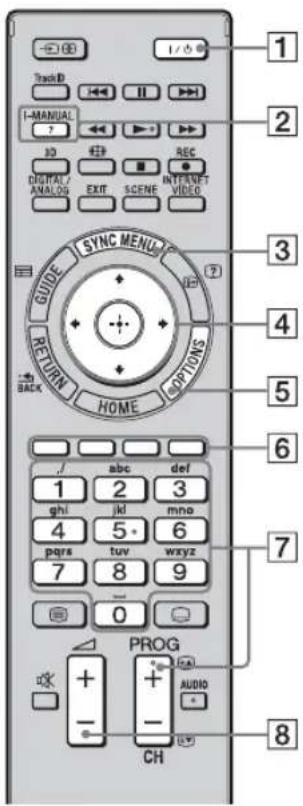

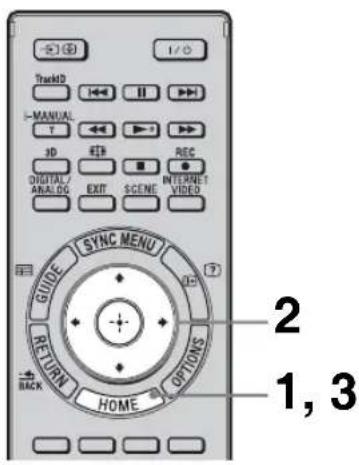

Fjernbetjening

Skruer til tv-fod (M5 × 16) (3)

(undtagen KDL-65HX92x, KDL-60NX72x)

Samleskruer til tv-fod (M6 × 14) (4)

(kun KDL-60/55/46NX72x,

KDL-55/46HX92x, KDL-55/46HX82x)

Samleskruer til tv-fod (M6 × 14) (3)

(kun KDL-40NX72x)

Sekskantnøgle (1)

(undtagen KDL-65HX92x)

AV/komponentadapter (1)

(undtagen KDL-65HX92x)

SCART-adapter (1)

(undtagen KDL-65HX92x)

Videokonferencekamera og -mikrofonenhed (1)

(kun KDL-65/55/46HX92x)

3D-briller (inklusive batteri) (2)

(kun KDL-65/55/46HX92x)

Betjeningsvejledninger (denne vejledning) og andre dokumenter

*1 Se den medfølgende folder til tv-foden for samle tv-foden.

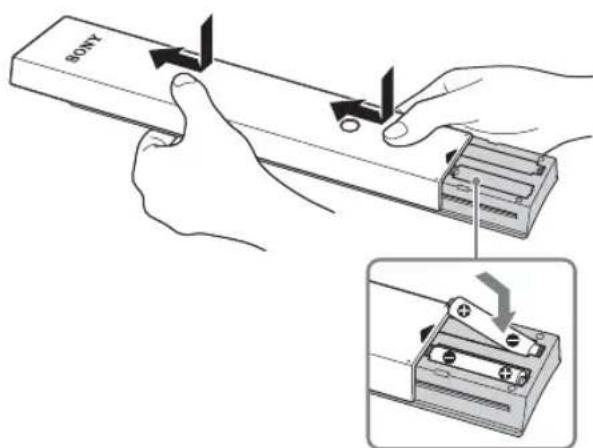

Sådan sættes batterier i fjernbetjeningen

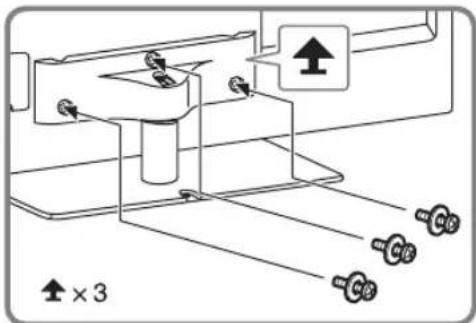

1: Fastgørelse af tv-fod (undtagen KDL-65HX92x)

For KDL-55/46HX92x, KDL-55/46HX82x, KDL-55/46/40NX72x

1 Se den medfølgende folder til tv-foden for korrekt fastgørelse for nogle tv-modeller.

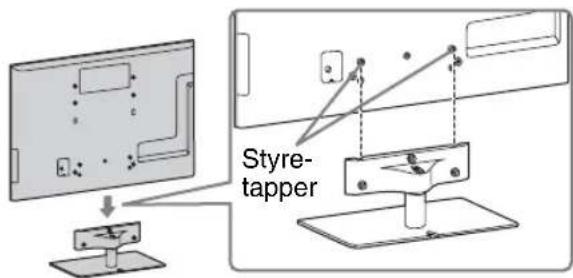

2 Anbring tv'et på tv-foden.

• Ret tv'et op fra oven, skub det på, indtil styretapperne ikke kan ses.
  3 Monter tv'et på tv-foden i overensstemmelse med pilene ♠der viser, hvor de medfølgende skruer skal skrues i.

- Hvis du bruger en elektrisk skruetrækker, skal tilspændingsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.

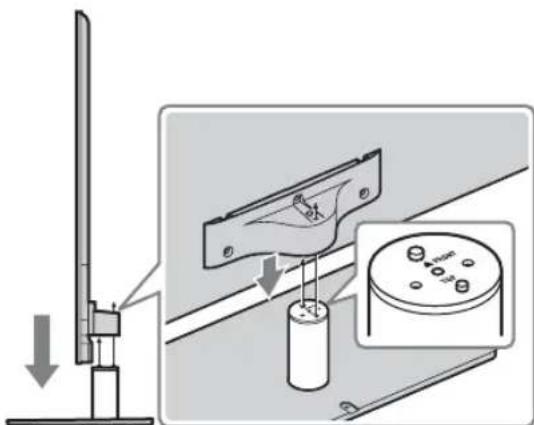

For KDL-60NX72x

1 Ret de to styretapper på tv-foden op, og placer forsigtigt tv'et; sørg for, at mærket Δ peger fremad.

2 Fastgør tv'et og tv-foden med den medfølgende skrue og sekskantnøgle.

4
- Indstil tilspændingsmomentet til ca. 3 N·m {30 kgf·cm}.

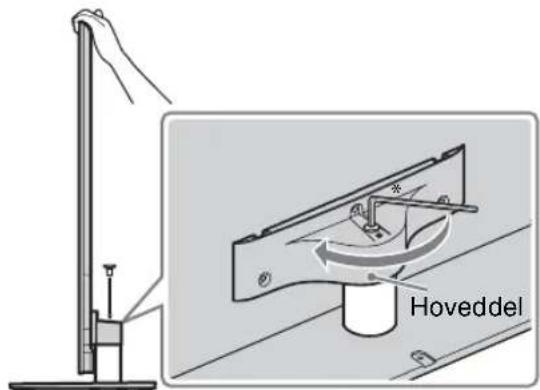

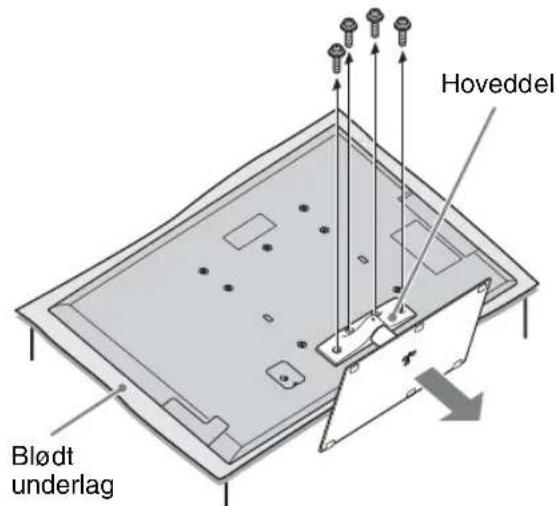

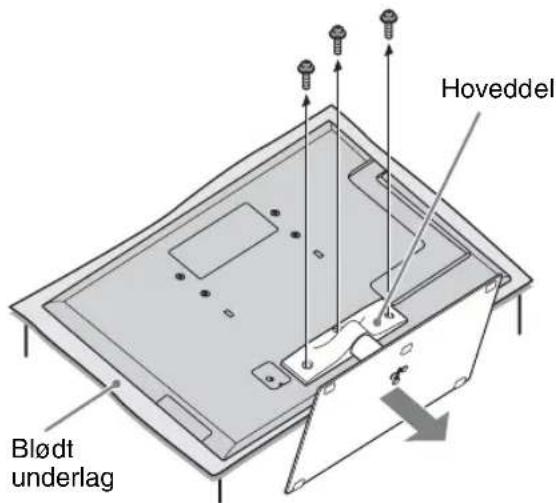

Afmontering af tv-foden fra tv'et

Fjern skruerne ♠som blev monteret i trin 3, for at afmontere tv-foden fra tv'et. For KDL-60NX72x skal du sørge for at fjerne skruerne ♠ for at frakoble hovedet, når tvfoden ikke er monteret på tv'et. På KDL-65HX92x skal du sørge for at fjerne skruerne ♠på tv-fodens hoveddel.

4

• Tv-foden må kun fjernes, hvis du installerer tilsvarende tilbehør på tv'et.
• Når tv-foden fjernes fra tv'et, skal skærmen ligge nedad på en stabil overflade, som er større end tv'et.
• For at undgå beskadigelse af LCD-skærmen skal tv'et lægges på noget blødt stof.
• Sørg for, at tv'et befinder sig i vertikal position, før du tænder for det. Du må ikke tænde for tv'et, når LCD-skærmen vender nedad, så du undgår ujævnheder i billedet.

▶ For KDL-65HX92x

▶ For KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

2: Justering af tv'ets vinkel

Tv'et kan justeres inden for de illustrerede vinkler.

Vinkeljustering (drej) (undtagen KDL-65HX92x, KDL-60NX72x)

_2

- Hold fast i foden med den ene hånd, så den ikke glider eller tv'et vælter, när du justerer vinklen.

Vinkeljustering (vip) (undtagen KDL-65HX92x, KDL-60NX72x)

[NO TEXT]

- Sørg for, at der ikke står noget foran tv'et.

- Du må ikke udsætte den intelligente nærhedssensor for direkte sollys eller andet stærkt lys, da det kan medføre fejl.

3: Tilslutning af antenne/Set Top Box/optager (f.eks. dvd-optager)

[NO TEXT]

• Brug et antennekabelstik, som ikke er mere end 14 mm tykt.
• Brug et HDMI-kabelstik på 12 mm (tykkelse) × 21 mm (bredde).

Tilslutning af en Set Top Box/optager (f.eks. dvd-optager) med SCART

▶ For KDL-65HX92x

Set Top Box/optager (f.eks. dvd-optager)

▶ For KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

Set Top Box/optager (f.eks. dvd-optager)
[NO TEXT]
- Det højre-vinklede universal-SCART-stik anbefales til denne tilslutning.

Tilslutning af en Set Top Box/optager (f.eks. dvd-optager) med HDMI

▶ For KDL-65HX92x

Set Top Box/optager (f.eks. dvd-optager)

▶ For KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

Set Top Box/optager (f.eks. dvd-optager)

4: Tilslutning af lyd-/videoenheder

▶ For KDL-65HX92x

▶ For KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

5: Undgå, at tv'et vælter

1 Placer en træskrue (4 mm i diameter, medfølger ikke) i tv-foden.
2 Skru en maskinskrue (medfølger ikke) i skruehullet på tv'et.

For KDL-65HX92x

Brug M6 skrue

For KDL-60/55/46/40NX72x,

KDL-55/46HX92x, KDL-55/46HX82x

Brug M4 skrue

3 Bind træskruen og maskinskruen sammen med en kraftig snor (medfølger ikke).

Længden på M6/M4-maskinskruen varierer afhængigt af snorens diameter.

Se illustrationen nedenfor.

6: Samling af kablerne

• Før du samler kablerne, skal du fjerne kabelholderen fra AC-coveret (se trin 1 og 2). Brug kabelholderen (se trin 3) igen for at samle de andre kabler (se trin 4).
• Du må ikke samle strømkablet med de øvrige tilslutningskabler.

KDL-65HX92x

KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

* Hvis tv'et monteres på væggen, skal kabelholderen fastgøres under terminalerne.

7: Udførelse af startopsætning

1 Slut tv'et til stikkontakten.
2 Kontroller, at indstillingen ENERGY SAVING-knap er slået til (●).
3 Tryk på ⏻ på tv'et. Indikatoren I (power) lyser grønt.

Første gang tv'et tændes, vises sprogmenuen på skærmen.

[NO TEXT]

- Når du tænder tv'et for første gang, kræver tv'et noget intern bearbejdning til optimering, før du kan udføre grundopsætningen. Der er ikke noget billede og nogen lyd, og timerindikatoren på tv'ets front blinker orange i ca. 40 sekunder. Sluk ikke for tv'et under denne proces. Denne proces er blevet fuldført fra fabrikkens side ved nogle tv'er.

Følg vejledningen på skærmen.

Aut. programindstilling: Hvis du vælger "Kabel TV", anbefaler vi, at du vælger "Hurtig scanning" for hurtig indstilling. Indstil "Frekvens" og "Netværks-ID" i overensstemmelse med oplysningerne fra din kabeludbyder. Hvis der ikke findes nogen kanal med "Hurtig scanning", kan du prøve "Fuld scanning" (selvom det kan tage lidt længere tid).

[NO TEXT]

- "Fuld scanning" er muligvis ikke tilgængelig afhængigt af område/land.

Programsortering: Ændrer rækkefølgen af analoge kanaler, som er gemt i tv'et.

1 Tryk på ♘/▽ for at vælge den kanal, som du vil flytte til en ny placering, og tryk derefter på ⊕
2 Tryk på ♠/∅ for at vælge den nye placering til kanalen, og tryk derefter på ⊕.
[NO TEXT]
- Du kan også indstille kanalerne manuelt.

Se tv

① Slå ENERGY SAVING-knap til (●).
② Tryk på ⏻ på tv'et for at tænde tv'et.

2 Vælg en tilstand.

3 Vælg en tv-kanal.

Sådan bruges den elektroniske programoversigt

Tryk på GUIDE i digital tilstand for at få vist programoversigten.

Brug sammen med 0-9 for at vælge digitale kanaler. Tryk hurtigt på næste tal for kanalnummer 10 og derover.

Dele og funktioner på fjernbetjeningen

Brug den medfølgende fjernbetjening for at betjene dit tv. Fjernbetjeningens grundlæggende funktioner forklares her. Tryk på i-MANUAL, og se den indbyggede vejledning (i-Manual) (side 20) for detaljer om alle fjernbetjeningens funktioner.

1V

Tryk for at tænde og slukke tv'et fra standby.

2 i-MANUAL

Viser den indbyggede vejledning (i-Manual).

3 SYNC MENU

Viser BRAVIA Sync-menuen, så du kan betjene BRAVIA Sync-kompatibelt udstyr, som er sluttet til tv'et.

4 ↑/↓/↔/→/ ⊕

Flytter markøren på skærmen, og bekræfter punktet.

5 OPTIONS

Viser en liste over praktiske funktioner og menugenveje. Menupunkterne varierer baseret på den aktuelle indgang og/eller indholdet.

6 Farveknapper

Der vises en funktionsguide på skærmen, når farveknapperne er tilgængelige.

Vælger kanaler i tv-tilstand.

8 ∠ +/−

Justerer lydstyrken.

Valg af forskellige funktioner og indstillinger (menuen Home)

Du kan vælge alle funktioner fra menuen Home.

Se side 19 for en oversigt over menuen Home.

2 Tryk på ↗/↙/↙/↙/⊕ for at vælge punkter.

Sådan vælges punkter i menuen Home (f.eks. "Indstillinger")

① Tryk på ⇔/⇒ for at vælge "Indstillinger". Indholdet i "Indstillinger" vises til højre.
② Tryk på ♠/▽ for at vælge "Skærm".
③Tryk på for at starte menuen. Tryk på ♠/♂/↔/↔ ved at følge vejledningen på skærmen for at vælge punkter, og tryk på ⊕for at bekræfte.

3 Tryk på HOME for at afslutte.

Oversigt over menuen Home

Når du trykker på HOME på fjernbetjeningen, vises følgende ikoner som kategorier. Kategorierne er tilgængelige afhængigt af tv-model, område, land og sendeforhold.

TV Du kan vælge en liste over tv-kanaler eller en programoversigt.

Medier Du kan nyde foto-/musik-/videoindhold via USB-enheder eller hjemmenetværket.

Indgange Du kan vælge udstyr, som er sluttet til tv'et.

Favoritter/historik Giver hurtig adgang til hyppigt brugte og senest sete punkter, f.eks. tv-kanaler, eksterne indgange eller dine mediefiler.

Indstillinger Indeholder alle nødvendige konfigurationer, så du kan tilpasse dine tv-indstillinger.

Widgets Giver adgang til Widgets.

Applikationer Du kan nyde forskellige applikationer som "Musiksøgning", "Internetbrowser" osv.

Qriocity Giver adgang til "Qriocity" onlineservice

Internetindhold Du kan bruge internetindhold.

Optagelser Du kan nyde timeroptagelser på en tilsluttet USB HDD-enhed og vælge optaget indhold, som du kan afspille.

Visning af Betjeningsvejledninger (i-Manual)

Betjeningsvejledningerne er indbygget i dit BRAVIA TV og kan vises på skærmen. Du kan finde oplysninger om tv'ets funktioner i din i-Manual ved at trykke på en knap.

2 Tryk på ♠/▽/◇/⇨/⊕ for at vælge punkter.

Sådan vælges punkter i i-Manual

① Tryk på ♠/▽ for at vælge et punkt.
Punktets indhold vises til højre som et andet lag.
② Tryk på ⇒ for at flytte til det andet lag.
③ Tryk på ♗/▽ for at vælge et punkt i det andet lag.
En oversigt over punktet vises til højre. Hvis der er et tredje lag, skal du gentage dette trin for at få vist oversigten over punktet.
④ Tryk på ⇒ for at vælge et punkt. Indholdet vises.

Beskrivelse af skærmen i-Manual

Sådan bruges bogmærker

i-Manual har en bogmærkefunktion. Sider kan få tildelt et bogmærke med farveknapper ved at følge vejledningerne nederst på skærmen. Gå til hovedsiden i i-Manual, og vælg "Bogmærker" for at få adgang til dine registrerede bogmærker.

Sådan gemmes den sidst viste side

i-Manual husker den sidst viste side. Tryk på i-MANUAL, når du er på i-Manual-skærmen, for at vende tilbage til tv-skærmen. Hvis du trykker på i-MANUAL igen, vises informationen, som du sidst fik vist. Hvis du vil se fra hovedsiden i i-Manual, skal du vende tilbage til hovedsiden ved at følge vejledningerne på skærmen eller trykke på HOME og vælge "i-Manual" under "Indstillinger" i menuen Home.

Hvis du slutter tv'et til internettet, kan du bruge mange forskellige funktioner: vise et fotografi, som viser dets placering på et kort, bruge internetvideo osv. Se i-Manual for detaljer om funktionerne.

_正

- Du skal kontakte en internetserviceudbyder for at kunne slutte til internettet.

Klargøring af kabelforbundet netværk

For KDL-65HX92x

Undtagen KDL-65HX92x

4

- Brug et kategori 7-kabel (medfølger ikke) til LAN-forbindelser.

Klargøring af trådløst LAN

Den indbyggede, trådløse LAN-enhed giver dig mulighed for at få adgang til internettet og dit hjemmenetværk. Med denne funktion kan du tilslutte til en trådløs LAN og nyde netværksfordelene i et kabelfrit miljø. Sørg for at installere en trådløs LAN-router, før du indstiller den trådløse LAN-funktion på tv'et.

Opsætning af internetforbindelsen

Hvis du bruger netværksfunktionen, kan du slutte tv'et til internettet.

Opsætningsproceduren varierer afhængigt af netværkstypen og LAN-routeren. Før opsætning af internetforbindelsen skal du sørge for at installere en LAN-router. Kontroller de trådløse LAN-omgivelser ved hjælp af følgende diagram.

Trådløs LAN

Kabelforbundet LAN → Type 4

* Type 1 er nemmere at indstille, hvis din router har en automatisk indstillingsknap, f.eks. Air Station One-Touch Secure System (AOSS). De fleste nyere routere har denne funktion. Kontroller din router.

Type 1: Følg konfigurationen for "Beskyttet netværk med WPS (Wi-Fi Protected Set-up)".
Type 2: Følg konfigurationen for "Beskyttet netværk uden WPS (Wi-Fi Protected Set-up)".
Type 3: Følg konfigurationen for "Ikke sikret netværk med alle trådløse LAN-routertyper".
Type 4: Følg konfigurationen for "Kabelforbundet netværksopsætning".

Type 1: Beskyttet netværk med WPS (Wi-Fi Protected Set-up)

Med WPS-standarden er det lige så nemt at sikre et trådløst hjemmenetværk som at trykke på WPS-knappen på den trådløse LAN-router. Før opsætning af et trådløst LAN skal du kontrollere WPS-knappens placering på routeren og finde ud af, hvordan den bruges. Af sikkerhedsårsager giver "WPS (PIN)" din router en PIN-kode. PIN-koden fornys, hver gang du vælger "WPS (PIN)".

1 Tryk på HOME, og vælg derefter

"Netværk" > "Netværksopsætning".

2 Vælg "Trådløs opsætning".

3 Vælg "WPS (trykknap)" for trykknapmetode eller "WPS (PIN)" for PIN-metode.

[NO TEXT]

- Knapnavnet på WPS'en kan variere afhængigt af routeren (f.eks. AOSS-knap).

4 Følg vejledningerne på opsætningsskærmen.

Type 2: Beskyttet netværk uden WPS (Wi-Fi Protected Set-up)

Ved opsætning af trådløst LAN kræves SSID (navn på trådløst netværk) og sikkerhedsnøgle (WEP- eller WPA-nøgle). Hvis du ikke kender dem, skal du se i routerens betjeningsvejledning.

1 Tryk på HOME, og vælg derefter

"Netværk" > "Netværksopsætning".

2 Vælg "Trådløs opsætning".

3 Vælg "Scan", og vælg derefter et netværk i listen over scannede trådløse netværk.

4 Følg vejledningerne på opsætningsskærmen.

[NO TEXT]

- Hvis du bruger WPS til netværksopsætning, aktiveres den trådløse LAN-routers sikkerhedsindstillinger, og alt udstyr, som tidligere er sluttet til det trådløse LAN i en ikke-sikret status, kobles fra netværket. Hvis det sker, skal du aktivere det frakoblede udstyrs sikkerhedsindstillinger og tilslutte det igen. Eller du kan deaktivere den trådløse LAN-routers sikkerhedsindstillinger og derefter slutte udstyret til et tv i en ikke-sikret status.

Type 3: Ikke sikret netværk med alle trådløse LAN-routertyper

Ved opsætning af et trådløst LAN kræves SSID (navn på trådløst netværk).

1 Tryk på HOME, og vælg derefter

"Netværk" > "Netværksopsætning".
2 Vælg "Trådløs opsætning".
3 Vælg "Scan", og vælg derefter et netværk i listen over scannede trådløse netværk.
4 Følg vejledningerne på opsætningsskærmen.
- Sikkerhedsnøgle (WEP- eller WPA-nøgle) kræves ikke, da du ikke skal vælge sikkerhedsmetode ved denne procedure.

Type 4: Kabelforbundet netværksopsætning

Indtast om nødvendigt de pågældende alfanumeriske værdier for din router. Punkterne, som skal indstilles (f.eks. IP-adresse, subnetmaske, DHCP) kan variere afhængigt af internetserviceudbyderen eller routeren. For detaljer henvises til betjeningsvejledningerne fra din internetserviceudbyder eller dem, som fulgte med routeren.

1 Tryk på HOME, og vælg derefter

"Netværk" > "Netværksopsætning".
2 Vælg "Opsætning med kabel".
3 Vælg "Auto" for at indstille IP-adressen og proxyserveren automatisk eller "Brugertilpasset" for at indstille dem manuelt.
4 Følg vejledningerne på opsætningsskærmen.

Se netværksstatus

Du kan bekræfte netværksstatussen.

1 Tryk på HOME, og vælg derefter

"Netværk" > "Netværksopsætning".
2 Vælg "Se netværksstatus".

Hvis du ikke kan slutte til internettet

Brug diagnosefunktionen for at kontrollere mulige årsager til fejl i netværksforbindelsen og indstillinger.

1 Tryk på HOME, og vælg derefter

"Netværk" > "Netværksopsætning".
2 Vælg "Se netværksstatus".
3 Vælg "Forbindelseskontrol". Det kan tage flere minutter. Du kan ikke annullere diagnosefunktionen, när du har valgt "Forbindelseskontrol".

Justering af servervisningsindstillinger

Du kan vælge, at hjemmenetværksservere vises i menuen Home. Op til 10 servere kan vises automatisk i menuen Home.

1 Tryk på HOME, og vælg derefter > "Netværk" > "Opsætning af hjemmenetværk".
2 Vælg "Indstillinger for servervisning".
3 Vælg den server, som du vil have vist i menuen Home, og juster indstillingerne.

Hvis du ikke kan slutte til dit hjemmenetværk

Tv'et registrerer, om serveren genkendes korrekt, hvis du ikke kan slutte den til dit hjemmenetværk. Hvis diagnosefunktionen angiver en fejl, skal du kontrollere mulige årsager, netværksforbindelser og indstillinger.

1 Tryk på HOME, og vælg derefter > "Netværk" > "Opsætning af hjemmenetværk".

2 Vælg "Serverdiagnosticering". Serverdiagnosticeringen starter. Når serverdiagnosticeringen er gennemført, vises resultatet i en liste.

Fejlfinding

Hvis indikatoren ⏻ (standby) blinker, skal du tælle, hvor mange gange den blinker (interval på tre sekunder).

Tryk på ⏻ på tv'et for at slukke det, fjern strømkablet, og kontakt en forhandler eller et Sony-servicecenter, og oplys indikatorens blinkemønster (antal blink).

Hvis indikatoren ⏻ (standby) ikke blinker, skal du kontrollere punkterne i tabellerne som følger.

Se også under "Fejlfinding" i i-Manual. Hvis problemet fortsætter, skal tv'et efterses af en autoriseret servicetekniker.

Tilstand Beskrivelse/løsningsforslag

Der er intet billede(skærmen er mørk) ogingen lyd.	Kontroller antennen/kabelforbindelsen.Slut tv'et til stikkontakten, og tryk på ⏻ på tv'et.Hvis ⏻ (standby)-indikatoren lyser rødt, skal du trykke på I/➁.
Små, sorte prikker og/ellerlyse prikker på skærmen.	Skærmen består af pixel. Det er ikke en fejl, at der vises meget små sorte og/eller lyse prikker (pixel) på skærmen.
Nogle programmer kanikke indstilles.	Kontroller antennen eller parabolen.
Der kan ikke tændes fortv'et.	Kontroller, om ENERGY SAVING-knap er tændt (●).
Tv'et slukker automatisk(det skifter til standby).	Kontroller, om "Sleeptimer" er aktiveret, eller bekræft indstillingen "Varighed" for "Aut. tænd".Kontroller, om "Standby for passivt tv" er aktiveret.Kontroller, om "Nærhedssensor" er aktiveret. Hvis der ikke registreres en seer foran tv'et i et forudindstillet stykke tid, slukker billedet automatisk, så kun tv'ets lyd kan høres. Derudover vil tv'et skifte til standbytilstand efter 30 minutter uden billede.
Fjernbetjeningen virkerikke.	Udskift batterierne.Tv'et kan være i SYNC-tilstand.Tryk på SYNC MENU, vælg "Tv-styring", og vælg derefter "Home (menu)" eller "Funktioner" for at betjene tv'et.
Glemt kodeord for"Børnelås".	Indtast 9999 for PIN-kode (PIN-kode 9999 accepteres altid).
Tv'ets omgivelser blivervarme.	Når tv'et bruges i en længere periode, bliver tv'ets omgivelservarme.Du kan mærke, at det er varmt ved at berøre det med hånden.

Specifikationer

System
Panelsystem	LCD-panel (flydende krystal)
Tv-system	Analog: Afhænger af dit valgte land/område: B/G/H, D/K, L, I, MDigital: DVB-T2 (kun KDL-65HX923/60NX723/55HX923/55HX823/55NX723/46HX923/46HX823/46NX723/40NX723)DVB-T/DVB-C
Farve/videosystem	Analog: PAL, PAL60 (kun videoindgang), SECAM, NTSC3.58, NTSC4.43 (kun videoindgang)Digital: MPEG-2 MP@ML/1L, H.264/MPEG-4 AVC MP/IIP@L4
Kanaldækning	Analog: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69/M: A2-A13, A14-A79Digital: VHF/UHF
Lydeffekt	10 W + 10 W + 10 W + 10 W (KDL-60NX72x)10 W + 10 W + 10 W (KDL-65/55/46HX92x, KDL-55/46HX82x, KDL-55/46/40NX72x)
Indgangs-/udgangsstik
Antennekabel	75 ohm, eksternt stik til VHF/UHF
	21-bens scartstik (CENELEC-standard) med lyd/videoindgang, RGB-indgang og tv-lyd/videoudgang.
	Videoindgang (phono-jackstik)
	Understøttede formater: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iLydindgang (phonostik)
HDMI IN1, 2, 3, 4	Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480iLyd: To-kanals lineær PCM: 32, 44,1 og 48 kHz, 16, 20 og 24 bit, Dolby DigitalAnalog lydindgang (minijack-stik) (kun HDMI IN4)Pc-indgangARC (Audio Return Channel) (kun HDMI IN1)
	Digitalt optisk stik (to-kanals lineær PCM, Dolby Digital)
	Lydudgang (stereo-ministik)Stik til høretelefoner
	Pc-indgang (15-bens mini-D-sub)Pc-lydindgang (ministik)
	USB-port, port til USB HDD-enhed (kun 2)
	CAM-stik (Conditional Access Module)
	10BASE-T/100BASE-TX-stik (Forbindelseshastigheden kan variere, afhængigt af netværksmiljøet.10BASE-T/100BASE-TX-kommunikationshastigheden og -kvaliteten garanteres ikke for dette tv.)

Modelnavn KDL- 65HX92x 60NX72x 55HX92x
Strøm og andet
Strømkrav		220 V til 240 V AC, 50 Hz
Lavenergiklasse		A	A	A
Skærmstørrelse (målt diagonalt)		Ca. 163,9 cm/65 tommer Ca. 152,5 cm/60 tommer Ca. 138,8 cm/55 tommer
Strømforbrug	i "Hjemme"/ "Standard" tilstand	158 W 114 W 113 W
	i "I butik"/ "Kraftig" tilstand	276 W 193 W 190 W
Gennemsnitligt årligt energiforbrug*1		219 kWh 166 kWh 157 kWh
Strømforbrug i standby*2		0,3 W (16,5 W i software-/ EPG-opdateringstilstand)	0,3 W (15 W i software-/ EPG-opdateringstilstand)	0,25 W (16 W i software-/ EPG-opdateringstilstand)
Skærmopløsning		1.920 punkter (vandret) × 1.080 linjer (lodret)
Mål (ca.) (b × h × d)
Inkl. tv-fod		150,4 × 93,5 × 37,4 cm 140,5 × 87,4 × 30,4 cm 127,8 × 80,3 × 30,8 cm
Uden tv-fod		150,4 × 90,0 × 4,5 cm	140,5 × 84,4 × 3,3 cm	127,8 × 77,1 × 3,8 cm

Modelnavn KDL- 65HX92x 60NX72x 55HX92x
Vægt (ca.)
Inkl. tv-fod	51,7 kg 34,3 kg 31,6 kg
Uden tv-fod	43,2 kg 28,8 kg 26,1 kg
Medfølgende tilbehør	Yderligere oplysninger findes i afsnittet "Kontrol af tilbehør" (side 8).
Ekstraudstyr	Beslag til vægophængning: SU-WH500 (undtagen KDL-65HX92x)Beslag til vægmontering: SU-WL700 (undtagen KDL-65HX92x, KDL-60NX72x)SU-WL500Tv-bord: SU-B551S (KDL-55HX92x)3D-briller: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50Videokonferencekamera og -mikrofonenhed: CMU-BR100Trådløs USB LAN-adapter
Driftstemperatur	0 °C til 40 °C
Fugtighed	10 % til 80 % RH (ikke-kondenserende)

Modelnavn KDL- 55HX82x 55NX72x 46HX92x
Strøm og andet
Strømkrav		220 V til 240 V AC, 50 Hz
Lavenergiklasse		A	A
Skærmstørrelse (målt diagonal)		Ca. 138,8 cm/55 tommer	Ca. 138,8 cm/55 tommer
Strømforbrug	i "Hjemme"/ "Standard" tilstand	115 W 112 W 84,0 W
	i "I butik"/ "Kraftig" tilstand	188 W 192 W 149 W
Gennemsnitligt årligt energiforbrug*1		160 kWh 164 kWh 117 kWh
Strømforbrug i standby*2		0,25 W (16 W i software-/ EPG-opdateringstilstand)	0,3 W (15 W i software-/ EPG-opdateringstilstand)
Skærmopløsning		1.920 punkter (vandret) × 1.080 linjer (lodret)
Mål (ca.) (b × h × d)
Inkl. tv-fod		128,0 × 80,4 × 30,5 cm 128,1 × 8	0,5 × 30,5 cm 108,1 × 69,2 × 25,8 cm
Uden tv-fod		128,0 × 77,4 × 2,7 cm 128,1 × 77,4 × 2,7 cm 108,1 × 66,0 × 3,8 cm
Vægt (ca.)
Inkl. tv-fod		28,3 kg 28,2 kg 24,0 kg
Uden tv-fod		23,2 kg 23,1 kg 19,4 kg
Medfølgende tilbehør		Yderligere oplysninger findes i afsnittet "Kontrol af tilbehør" (side 8).
Ekstraudstyr		Beslag til vægophængning: SU-WH500Beslag til vægmontering: SU-WL700SU-WL500Tv-bord: SU-B551S (KDL-55HX82x, KDL-55NX72x)SU-B461S (KDL-46HX92x)3D-briller: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50Videokonferencekamera og -mikrofonenhed: CMU-BR100Trådløs USB LAN-adapter
Driftstemperatur		0 °C til 40 °C
Fugtighed		10 % til 80 % RH (ikke-kondenserende)

Modelnavn KDL- 46HX82x 46NX72x 40NX72x
Strøm og andet
Strømkrav		220 V til 240 V AC, 50 Hz.
Lavenergiklasse		A	A	A
Skærmstørrelse (målt diagonalt)		Ca. 116,8 cm/46 tommer	Ca. 116,8 cm/46 tommer	Ca. 101,6 cm/40 tommer
Strømforbrug	i "Hjemme"/ "Standard" tilstand	83,0 W 82,0 W 66,0 W
	i "I butik"/ "Kraftig" tilstand	153 W 134 W 129 W
Gennemsnitligt årligt energiforbrug*1	115 kWh 120 kWh 96 kWh
Strømforbrug i standby*2	0,25 W (15 W i software-/ EPG-opdateringstilstand)	0,25 W (14 W i software-/ EPG-opdateringstilstand)	0,25 W (14 W i software-/ EPG-opdateringstilstand)
Skærmopløsning	1.920 punkter (vandret) × 1.080 linjer (lodret)
Mål (ca.) (b × h × d)
Inkl. tv-fod	108,3 × 69,3 × 25,5 cm 108,4 × 69,4 × 25,5 cm 94,9 × 61,8 × 21,0 cm
Uden tv-fod	108,3 × 66,3 × 2,7 cm 108,4 × 66,3 × 2,7 cm 94,9 × 58,7 × 2,7 cm
Vægt (ca.)
Inkl. tv-fod	21,1 kg 20,1 kg 16,9 kg
Uden tv-fod	16,8 kg 15,8 kg 13,1 kg
Medfølgende tilbehør	Yderligere oplysninger findes i afsnittet "Kontrol af tilbehør" (side 8).
Ekstraudstyr	Beslag til vægophængning: SU-WH500Beslag til vægmontering: SU-WL700SU-WL500Tv-bord: SU-B461S (KDL-46HX82x, KDL-46NX72x)SU-B401S (KDL-40NX72x)3D-briller: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50Videokonferencekamera og -mikrofonenhed: CMU-BR100Trådløs USB LAN-adapter
Driftstemperatur	0 °C til 40 °C
Fugtighed	10 % til 80 % RH (ikke-kondenserende)

*1 Energiforbrug pr. år baseret på tv'ets strømforbrug ved brug 4 timer om dagen 365 om året. Det egentlige energiforbrug afhænger af, hvordan tv'et bruges.
*2 Den angivne standbyeffekt nås, när tv'et har afsluttet nødvendige interne processer.

Design og specifikationer kan ændres uden varsel.

Montering af tilbehør (beslag til vægmontering/beslag til vægophængning)

Til kunderne:

Af hensyn til produktets og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af tv'et udføres af en Sony-forhandler eller en autoriseret installatør. Forsøg ikke at montere det selv.

Vær opmærksom på sikkerheden under montering, vedligeholdelse og eftersyn af produktet.

Tv'et kan installeres med beslaget til vægophængning SU-WH500 (undtagen KDL-65HX92x) (side 31) (sælges separat) eller beslaget til vægmontering SU-WL700 (undtagen KDL-65HX92x, KDL-60NX72x) (side 31) og SU-WL500 (side 32) (sælges separat).

• Yderligere oplysninger om korrekt montering findes i vejledningen til beslaget til vægmontering.
• Yderligere oplysninger findes i afsnittet "Afmontering af tv-foden fra tv'et" (side 9).

Installation af dette produkt kræver visse forudsætninger, især for at finde ud af, om væggen kan bære tv'ets vægt. Monteringen af dette produkt skal udføres af en Sony-forhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som følge af forkert håndtering eller forkert montering.

Hvis du vil montere tv'et på en væg, skal du fjerne skruerne bag på tv'et. (de sidder i skruehullerne til vægmontering). Sørg for at opbevare skruerne et sikkert sted væk fra børn.

A

- Når tv-foden fjernes fra tv'et, skal skærmen ligge nedad på en stabil overflade, som er større end tv'et.

- For at undgå beskadigelse af LCD-skærmen skal tv'et lægges på noget blødt stof.

SU-WH500 (undtagen KDL-65HX92x)

Yderligere oplysninger om korrekt montering findes i vejledningen til beslaget til vægophængning SU-WH500.

4
- Monter tilbehøret til SU-WH500, mens tv-skærmen vender nedad.
- Det er ikke nødvendigt at montere underlagene, som følger med SU-WH500. (3-1 under "Montering" i vejledningen SU-WH500)
- Monter trisserne i de to øverste skruehuller (se illustration ovenfor) ved hjælp af skruerne, som følger med SU-WH500. (3-3 i "Montering" i vejledningen SU-WH500)
- Fastgør vippebeslaget og supportbæltet (se illustration) ved hjælp af skruerne, som følger med SU-WH500. (3-4, 5 i "Montering" i vejledningen SU-WH500)

SU-WL700 (undtagen KDL-65HX92x, KDL-60NX72x)

Forholdsregler

Sørg for sikker fastgørelse af beslaget til vægmontering på væggen ved at følge vejledningen heri såvel som den vejledning, der fulgte med beslaget til vægmontering. Tallene i parentes angiver de installationstrin, som er beskrevet i den betjeningsvejledning, der fulgte med beslaget til vægmontering.

1 Kontroller de dele, der fulgte med beslaget til vægmontering (1).

Se i den betjeningsvejledning, der fulgte med beslaget til vægmontering.

2 Afgør monteringens placering. (2-1)

Se den medfølgende "Oversigt over mål til tv-montering". Sørg for passende afstand mellem tv'et og loftet samt fremspringende dele på væggen, som beskrevet i vejledningen.

3 Monter grundbeslaget på væggen. (2-2 til 3)

Afgør skruens placering på væggen, og monter Grundbeslaget. Se i den betjeningsvejledning, der fulgte med beslaget til vægmontering angående flere oplysninger.

4 Afmontering af tv-foden på tvapparatet, hvis det er nødvendigt. (4-1)

4

- Se "Afmontering af tv-foden fra tv'et" (side 9) for detaljer.

5 Monter monteringsbeslaget og läsebeslaget. (4-3 til 4-7)

Se i den betjeningsvejledning, der fulgte med beslaget til vægmontering.

6 Klargør papirskabelonen. (5-2)

1. Se i følgende "Oversigt over mål til tvmontering", og marker omridset af tv'et på skabelonen.
2. Sæt skabelonen på væggen med tape, som angivet i den vejledning, som fulgte med beslaget til vægmontering.

Se i den betjeningsvejledning, der fulgte med beslaget til vægmontering for at gøre installationen færdig. (5-3 til 6)

SU-WL500

For KDL-65HX92x

For KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

4

• Fastgør monteringskrogen ved hjælp af de fire medfølgende skruer til beslaget til vægmontering.
• Når tv-foden monteres igen, sørg da for at fastgøre skruerne (der blev fjernet tidligere) i de oprindelige huller på bagsiden af tv'et.

Oversigt over mål til tv-montering

①SU-WH500

②SU-WL700

③SU-WL500

Enhed: cm

Tallene i oversigten kan variere en smule afhængigt af monteringen.

ADVARSEL

Den væg, som tv'et monteres på, skal kunne støtte en vægt på mindst fire gange tv'ets vægt. Yderligere oplysninger om vægt findes i afsnittet "Specifikationer" (side 27-29).

Sikkerhedsoplysninger

Installation/opsætning

Installer og brug tv'et i overensstemmelse med nedenstående vejledning for at undgå brand, elektrisk stød eller skader på personer og materiel.

Installation

• Tv'et skal sættes op ved en let tilgængelig stikkontakt.
• Placer tv'et på en stabil, plan overflade.
• Kun en autoriseret installatør må udføre væginstallationer.
• Af sikkerhedsmæssige grunde anbefales det at anvende Sony-tilbehør, herunder:

- Beslag til vægophængning: SU-WH500 (undtagen KDL-65HX92x)

- Beslag til vægmontering: SU-WL700 (undtagen KDL-65HX92x, KDL-60NX72x) SU-WL500

- Tv-bord: SU-B551S (KDL-55HX92x, KDL-55HX82x, KDL-55NX72x) SU-B461S (KDL-46HX92x, KDL-46HX82x, KDL-46NX72x) SU-B401S (KDL-40NX72x)

- Anvend de skruer, der følger med vægbeslaget, når monteringskrogene sættes på TV-apparatet. De medfølgende skruer er beregnet til at være 8 mm - 12 mm lange målt fra anlægsfladen på monteringskrogen. Skuernes diameter og længde afhænger af modellen på vægbeslaget. Hvis der anvendes andre skruer end de medfølgende, kan det medføre indvendige skader på TV-apparatet eller få det til at falde ned eller lignende.

8 mm - 12 mm

Skrue (leveres med vægbeslaget)

Monteringskrog

Krogens montering på TV-apparatet

Transport

• Før transport af tv'et tages alle kabler ud.
• Der skal mindst to eller tre personer til at bære et stort tv.
• Tv'et skal bæres som vist til højre. Belast ikke LCD-skærmen og rammen omkring skærmen.

KDL-65HX92x

KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

- Tv'et må ikke udsættes for fysiske stød eller kraftige vibrationer under transport.

- Tv'et skal pakkes ind i originalballagen og sættes ned i originalkassen, når det skal til reparation eller blot flyttes.

Ventilation

• Tildæk ikke ventilationshullerne og stik ikke noget ind i kabinettet.
• Der skal være plads omkring tv'et som vist nedenfor.

- Det anbefales stærkt at anvende et Sony vægbeslag for at sikre tilstrækkelig lufteirkulation.

Monteret på væggen

Der skal være mindst så meget plads omkring tv'et.

Monteret på stander

Der skal være mindst så meget plads omkring tv'et.

• For at sikre tilstrækkelig ventilation og forhindre ansamling af støv og snavs:
  – Læg ikke tv'et fladt ned og monter det ikke på hovedet, bagvendt eller sidevendt.
• Tv'et må ikke installeres på en hylde, et tæppe, en seng eller i et skab.
• Tv'et må ikke dækkes til med stof, f.eks. gardiner, eller andre ting, f.eks. aviser, osv.

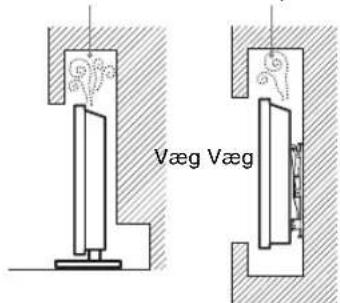

• Installer ikke Tv'et som vist nedenfor.

Luftcirkulationen afspærres.

Netledning:

• Brug kun netledninger fra Sony, ikke fra andre leverandører.
• Stikket skal sættes helt ind i kontakten.
• Slut kun tv'et til en stikkontakt med 220-240 V AC.
• Af sikkerhedshensyn skal du trække netledningen ud af stikket og være omhyggelig med ikke at vikle fødderne ind i kablerne.

• Tag netledningen ud af stikkontakten, før du arbejder eller flytter på tv'et.

• Hold netledningen væk fra varmekilder.

• Tag netstikket ud og rengør det med jævne mellemrum. Hvis stikket er dækket med støv og tiltrækker fugt, forringes isoleringen, og der kan opstå brand.

Bemærk

• Du må ikke bruge den medfølgende netledning med andet udstyr.
• Undgå så vidt muligt at klemme, bøje eller sno netledningen. Ledningstrådene kan være afisoleret eller knækket.
• Du må ikke ændre på netledningen.
• Du må ikke placere tunge genstande på netledningen.
• Træk ikke i selve ledningen, når stikket skal tages ud af stikkontakten.
• Du må ikke slutte for mange apparater til samme stikkontakt.
• Du må ikke bruge stikkontakter, som stikket ikke passer i.

Forbudt brug

Tv'et må ikke placeres eller anvendes på steder eller i omgivelser eller situationer som de nedenfor beskrevne. Ellers kan tv'et fungere dårligt og forårsage brand, elektrisk stød og personskader.

Placering:

• Udendørs (i direkte sollys), på stranden, på et skib eller et andet fartøj, i et køretøj, på hospitaler, ustabile placeringer, tæt på vand, fugt eller røg.
• Hvis tv'et placeres i opklædningsrummet i en offentlig badeanstalt eller spabad, kan tv'et blive ødelagt af luftbåret svovl osv.

• Hvis du vil opnå den bedste billedkvalitet, må du ikke udsætte skærmen for direkte belysning eller sollys.
• Undgå at flytte tv'et fra et koldt sted til et varmt sted. Pludselige ændringer i rumtemperaturen kan medføre kondensering. Det kan betyde, at tv'et viser et dårligt billede og/eller dårlige farver. Hvis det sker, skal du sørge for, at fugten fordamper helt, før du tænder for tv'et.
• Sprøjt aldrig vand eller rengøringsmidler direkte på tv'et. Det kan dryppe til bunden af skærmen eller udvendige dele og komme ind i tv'et, hvilket kan medføre skader på tv'et.

Miljø:

- Steder, der er varme, fugtige eller meget støvede, hvor der kan komme insekter ind, hvor det kan blive udsat for mekaniske vibrationer, tæt på brændbare genstande (stearinlys ol.). TV-apparatet må ikke udsættes for dryp eller stænk, og der må ikke anbringes væskefyldte genstande som f.eks. vaser på TV-apparatet.

- Placer ikke tv'et et fugtigt eller støvet sted eller i et rum med olieholdig røg eller damp (i nærheden af bordkomfurer eller dampanlæg). Det kan medføre brand, elektrisk stød eller vridning.

- Du må ikke montere tv'et på steder, som udsættes for ekstreme temperaturer, f.eks. i direkte sollys, i nærheden af en radiator eller et varmeaftræk. I sådanne tilfælde kan tv'et blive overophedet, hvilket kan medføre, at kabinettet slår sig, og/eller at tv'et svigter.

Situation:

- Undlad brug med våde hænder, med kabinettet afmonteret eller med udstyr, der ikke anbefales af producenten. Tag tv'ets netledning ud af stikkontakten i tordenvejr.

- Monter ikke tv'et, så det rager frem i åbent rum. Det kan medføre skader eller ødelæggelse på grund af en person eller en ting, som rammer ind i tv'et.

Ituslåede dele:

• Du må ikke kaste genstande mod tv'et. Skærmglasset kan knuses af slaget og anrette alvorlig personskade.
• Hvis tv'ets overflade revner, må du ikke røre det, før du har trukket netledningen ud af stikkontakten. I modsat fald kan du få elektrisk stød.

Når tv'et ikke er i brug

• Hvis du ikke anvender tv'et i flere dage, skal det afbrydes fra lysnettet af miljø- og sikkerhedshensyn.
• Da tv'et ikke er helt afbrudt fra lysnettet, selvom det er slukket, skal stikket tages ud af stikkontakten for at afbryde tv'et fuldkomment.
• Visse tv'er kan have funktioner, hvor tv'et skal stå i standby for at fungere korrekt.

Børn

• Lad ikke børn klatre op på tv'et.
• Mindre tilbehør skal opbevares utilgængeligt for børn, så det ikke sluges ved en fejl.

Hvis følgende problemer opstår...

Sluk tv'et og træk straks netledningen ud af stikkontakten, hvis følgende problemer opstår.

Bed din forhandler eller Sony servicecenter om at få tv'et efterset af autoriserede serviceteknikere.

Når:

• Netledningen er beskadiget.
• Stikket passer dårligt.
• Tv'et er beskadiget som følge af at være tabt eller slået, eller der er kastet genstande mod det.
• Væske eller genstande er trængt ind gennem kabinettets åbninger.

Advarsel

Produktet skal holdes væk fra tændte lys eller anden form for åben ild for at undgå brand.

Johdanto

Merknad til trådløse signaler

Du finner samsvarserklæringen til R&TTE-direktivet på følgende adresse: http://www.compliance.sony.de/

Forberede et trådløst LAN....22

Sette opp Internettilkoblingen....23

Hvis du ikke kan koble til Internett....24

(gjelder ikke for KDL-65HX92x)

Festeskruer for bordstativ

(M5 × 16) (3)

(gjelder ikke for KDL-65HX92x,

KDL-60NX72x)

Monteringsskruer for bordstativ

(M6 × 14) (4)

(kun KDL-60/55/46NX72x,

KDL-55/46HX92x, KDL-55/46HX82x)

Monteringsskruer for bordstativ

(M6 × 14) (3)

(kun KDL-40NX72x)

Heksagonnøkkel (1)

(gjelder ikke for KDL-65HX92x)

AV-/komponentadapter (1)

(gjelder ikke for KDL-65HX92x)

SCART-adapter (1)

(gjelder ikke for KDL-65HX92x)

Bruksanvisning (denne veiledningen) og andre dokumenter

• Bruk en antennekabelkontakt som ikke er tykkere enn 14 mm.
• Bruk en HDMI-kabelkontakt innenfor 12 mm (tykkelse) × 21 mm (bredde).

1 Skru en treskrue (4 mm i diameter, medfølger ikke) i TV-sokkelen.

2 Skru en maskinskrue (medfølger ikke) inn i skruehullet på TV-en.

For KDL-65HX92x

Bruk en M6 skrue

For KDL-60/55/46/40NX72x,

KDL-55/46HX92x, KDL-55/46HX82x

Bruk en M4 skrue

3 Fest treskruen og maskinskruen med en sterk snor (medfølger ikke).

Qriocity Aktiver tilgang til den online tjenesten "Qriocity".

- Du må ta kontakt med en Internett-leverandør for å få tilgang til Internett.

Forberede et kablet nettverk

For KDL-65HX92x

Gjelder ikke for KDL-65HX92x

[NO TEXT]

- For LAN-tilkoblinger, bruk en kategori 7-kabel (ikke inkludert).

Forberede et trådløst LAN

- Sikkerhetsnøkkel (WEP- eller WPA-nøkkel) kreves ikke fordi du ikke må velge en sikkerhetsmetode med denne prosedyren.

Hvis du ikke kan koble til Internett

Du kan velge hjemmenettverksservere som skal vises på Hjemme-menyen. Opptil 10 servere kan vises automatisk i Hjemme-menyen.

Hvis du ikke kan koble til hjemmenettverket

Når indikatoren ⏻ (hvilemodus) blinker, tell hvor mange ganger den blinker (intervalltid er tre sekunder).

4 Løsne bordstativet fra TV-apparatet om nødvendig. (4-1)

[NO TEXT]

• Ikke kast noe på TV-apparatet. Glasset i skjermen kan knuse og forårsake alvorlig personskade.
• Hvis overflaten på TV-apparatet sprekker, må du ikke berøre det før du har trukket ut støpslet. Ellers kan du få elektrisk støt.
