BRUGSANVISNING MiniCool EA0300 DOMETIC

Betjeningsvejledning

Käyttöohje

GB

DE

FR

IT

NL

ES

PT

SE

NO

DK

FI

Læs denne betjeningsvejledning omhyggeligt, inden De tager køleboksen i brug. Hvis De senere sælger eller afhænder den, bedes De sørge for, at den nye ejer modtager denne betjeningsvejledning.

Følg omhyggeligt monteringsanvisningerne nedenfor. Garantien er kun gyldig for produkter, der monteres som beskrevet.

Tak, fordi De købte denne køleboks. Vi er sikker på, den vil fungere upåklageligt.

I det følgende er nævnt en række symboler, som De bør kende for at sikre en sikker og effektiv drift:

risiko for fare, hvis køleboksen betjenes forkert

anbefalede, nyttige tip, De bør læse

oplysninger vedrørende miljøbeskyttelse

Denne køleboks er beregnet til opbevaring af mad- og drikkevarer.

Bemærk!

- Dette produkt skal betjenes af voksne. Børn må ikke have lov til at pille ved betjeningsknapperne eller lege med produktet.

- Alt elarbejde, som kræves ved installationen af denne køleboks, skal udføres af en kvalificeret elektriker.

- Dette produkt skal efterses af en autoriseret servicetekniker, og der må kun anvendes originale reservedele.

- Det er farligt at ændre specifikationerne eller at ændre dette produkt på nogen måde.

- De skal være meget opmærksom på at sikre, at køleboksen ikke står på elledningen.

- Der findes driftskomponenter i dette produkt, som bliver varme. De skal altid sørge for, at der er tilstrækkeligt med ventilation, da der ellers kan opstå komponentsvigt og dermed risiko for tab af indhold. Se installationsvejledningen.

- Dele, som bliver varme, bør ikke tildækkes. Produktets bagside skal så vidt muligt placeres tæt på en væg, dog således at der er den påkrævede ventilationsafstand, som er anført i installationsvejledningen.

- Inden køleboksen afrimes, rengøres eller vedligeholdes, skal De sørge for at slukke for køleboksen og tage stikket ud.

- BRUG IKKE SKARPE GENSTANDE til at skrabe rim eller is af med. Fast is må under ingen omstændigheder tvinges væk fra køleribberne. Fast is skal have lov til at tø, når køleboksen afrimes. Se instruktionerne om afrimning.

- Denne køleboks er tung. De bør udvise forsigtighed ved flytning af køleboksen.

- De må under ingen omstændigheder forsøge at reparere køleboksen selv. Reparationer, som udføres af uerfarne personer, kan forårsage beskadigelse eller mere alvorlige funktionsfejl. Henvend Dem til det lokale servicecenter, og forlang altid originale reservedele.

- Opbevaring af giftige eller eksplosive stoffer i denne køleboks er forbudt

INDHOLD

1. Udpakning
2. Afbildning af køleboksen
3. Rengøring
4. Placering af køleboksen
   4.1. Installationsvejledning

5. Brug af køleboksen 5.1. Temperaturregulering

6. Isterninger

7. Nyttige råd

8. Afrimning, rengøring og vedligeholdelse

9. Udskiftning af elpæren

10. Vending af lägeophængningen

11. Udskiftning af det dekorative lägepanel

12. Udskiftning af fødderne
13. Samling af dørhåndtag
14. Kundeservice
15. Ibrugtagning, tekniske specifikationer
    15.1. Tilslutning til netstrøm
16. Information om miljøbeskyttelse
17. Genbrug

1. Udpakning

Efter at De har taget køleboksen ud af emballagen, skal De kontrollere, at den ikke er beskadiget. Hvis De opdager, at køleboksen er blevet beskadiget under transporten, skal De straks meddele dette til transportfirmaet.

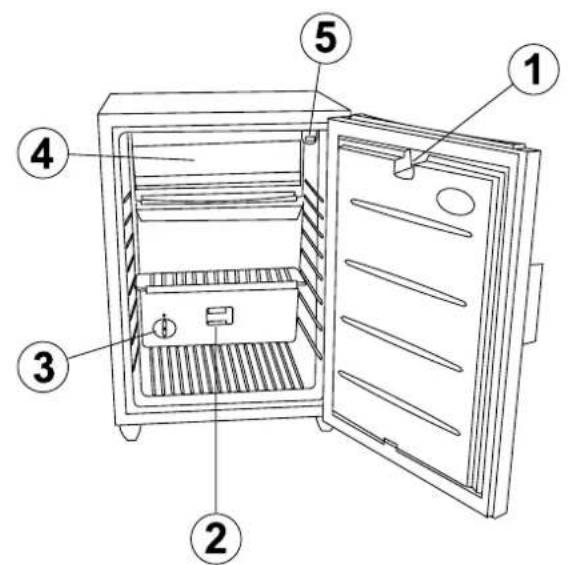

2. Afbildning af køleboksen

Rengør køleboksen grundigt med jævne mellemrum alt efter behov. Tag hylderne ud. Disse hylder, køleboksens inderside og lågen skal vaskes med en varm opløsning af natriumbikarbonat. Tør til sidst køleboksen over med en klud, som kun er opvredet i varmt vand, og tør efter med en ren klud. Plasticdele må ikke vaskes i vand, som er varmere end håndvarmt, og de må ikke udsættes for varmlufttørring. Køleboksens yderside skal jævnligt tørres af med en ren og fugtig klud. BRUG ALDRIG KRAFTIGE KEMIKALIER ELLER RENG∅RINGSMIDLER MED SLIBEMIDDEL PÅ NOGEN AF K∅LEBOKSENS DELE.

4. Placering af køleboksen

Når køleboksen bruges for første gang, bedes De overveje følgende punkter:

• S∅RG FOR, AT K∅LEBOKSEN ER PLACERET PÅ EN PLAN OVERFLADE.
• R∅RENE PÅ BAGSIDEN BLIVER VARME, NÅR DE ER I BRUG.
• K∅LEBOKSEN HAR INGEN 'MOTOR' OG ER DERFOR PRAKTISK TALT LYDL∅S.
• DE MÅ REGNE MED, AT DER MINDST GÅR 3 TIMER, F∅R DER SES TEGN PÅ K∅LING.

i Under køleprocessen afgiver køleboksen varme fra kondensatoren (under den øverste del af bagpanelet) til den omgivende luft. Jo bedre ventileret kondensatoren er, jo mere effektivt sker afkølingen.

• Den anden betingelse for en tilfredsstillende drift er, at køleboksen står på en plan overflade. Dette ses bedst ved at placere et glas vand oven på køleboksen.
• Det er vigtigt, at køleboksen ikke udsættes for strålevarme (sollys, radiator, i nærheden af en ovn osv.).

4.1. Installationsvejledning

Køleboksen er forsynet med en elektrisk opvarmet absorberingskøleenhed, som praktisk talt er lydløs, når den er i drift. Køleboksen er beregnet til fritstående installation, men den kan indbygges, hvis følgende betingelser opfyldes, for at sikre tilfredsstillende drift og optimal køleeffektivitet:

VIGTIGT:

Følg omhyggeligt monteringsanvisningerne nedenfor. Garantien er kun gyldig for produkter, der monteres som beskrevet.

1. Køleboksen skal være placeret på en p lan overflade i begge retninger
2. Der skal være 2 0 mm afstand til væggen

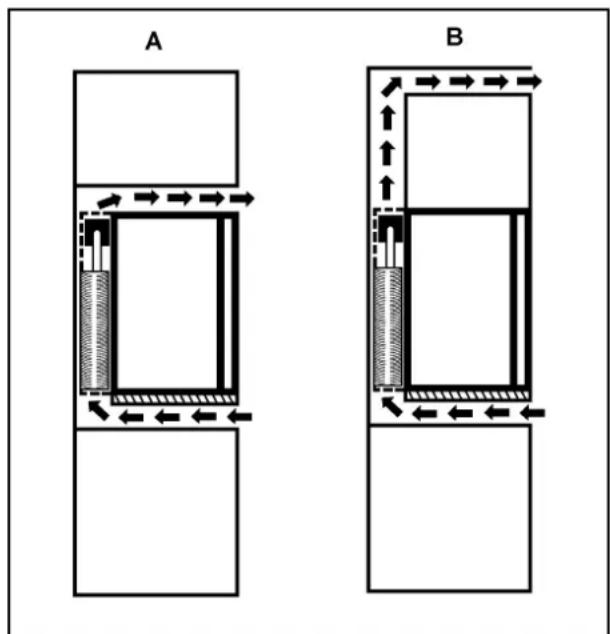

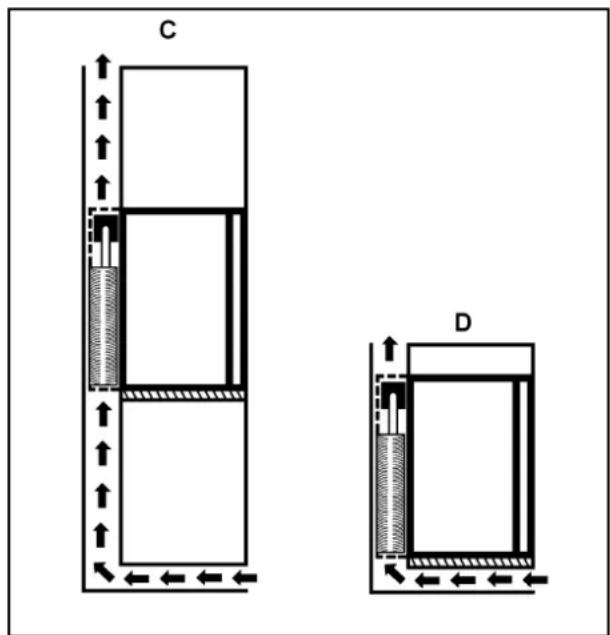

3. Der skal være ventilation som vis t i enten figur A, B, C eller D

4. Ventilationskanalen skal mindst måle 105 mm x køleboksens bredde

5. Hele køleenheden skal rage ind i kanalen som vist på billedet
6. Luft, der passerer gennem kanalen, må ikke forvarmes af nogen varmekilde
7. Hvis der bruges ventilationsriste, skal de hver især have åbninger på minds t 200 cm²

Sørg for, at hovedkontakten hele tiden er tilgængelig under installationen.

Figur 2.

Figur 3.

5. Brug af køleboksen

For at starte køleboksen skal De sætte stikket i stikkontakten og tilslutte strømmen. Køleribberne bør vise tegn på køling efter ca. 3 timer. Ved en normal omgivelsestemperatur tager det ca. 6 timer, før køleboksen når en temperatur på 6°C i opbevaringsrummet.

5.1. Temperaturregulering

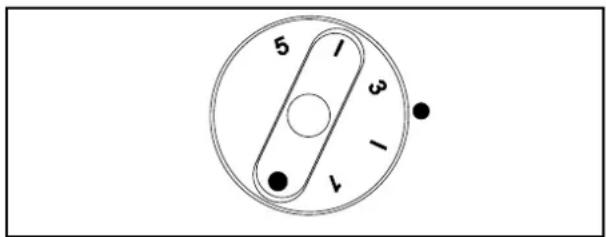

Der kræves normalt en indstilling, som ligger mellem 2 og 3 på termostatknappen (figur 4), men dette kan variere alt efter belastning og installation. Hvis det er nødvendigt at ændre indstillingen, kan knappen drejes til et højere tal for at frembringe en lavere temperatur, eller til et lavere tal for at frembringe en højere temperatur. Virkningen af enhver justering kan kontrolleres ved hjælp af termometret, når køleboksen har været tændt i yderligere et stykke tid, så temperaturen kan nå at stabilisere sig.

Figur 4.

6. Isterninger

Fyld isbakken 4/5 med drikkevand, læg låget på, og placér den lukkede isbakke på hylden til isbakken. Tør overskydende vand af for at forhindre, at isbakken fryser fast til overfladen.

For at få isterningerne til at fryse hurtigere, skal De dreje termostaten til position 5 i et lille stykke tid. Husk at dreje talskiven tilbage til den normale indstilling, når isterningerne er frosne.

For at få isterningerne ud af isbakken skal De holde bakken under rindende vand. Fjern låget, som er lagt over isterningerne, fra isbakken, og isterningerne kan nu let tages ud.

i 7. Nyttige råd

Køleboksen må ikke overfyldes. Vi anbefaler Dem at sørge for, at der er lidt plads mellem produkterne i køleboksen for at sikre en effektiv og jævn køling. Hvis hylderne pakkes for tæt, kan der være uacceptable temperaturudsving.

Der dannes gradvist rim på køleoverfladerne, og rimen må ikke få lov til at blive alt for tyk, da den virker som en isolator og hæmmer kølingen.

Denne rimdannelse holdes nede med FUZZY LOGIC-systemet, som er indbygget i køleboksen, ved at slukke for køleboksen i to timer én gang i døgnet. Rimen smelter, og det afrimede vand løber gennem afledningsrøret fra drypkanalen og ind i en fordampningsbeholder, som befinder sig på køleboksens bagside (figur 5). Det afrimede vand fordamper automatisk i cirkulationsluften, og det er ikke nødvendigt at tømme beholderen manuelt.

Hvis De gerne vil slukke for køleboksen, skal De dreje termostatknappen til "0", afbryde strømforsyningen og lade køleboksens låge stå åben. Når De har afrimet køleboksen, skal De tørre indersiden af med en ren og fugtig klud.

9. Udskiftning af elpæren (hvis en sådan er installeret)

Hvis det er nødvendigt at skifte elpæren, skal De trække stikket ud og dernæst gøre følgende:

Skub metalreflektoren til den ene side, og træk lampeafdækningen bagud. Udskift pæren, og skub afdækningen på plads igen.

En ny 10-watts pære fås i enhver servicebutik.

10. Vending af lågeophængningen, (figur 6)

Læg køleboksen på bagsiden. Fjern de 8 skruer (1). Fjern lågen og de to hængsler (2) fra huset.

Fjern de to dækkapper (3) fra huset, og placér dem i de åbne hængselhuller i huset. Placér det nederste, højre hængsel i lågens øverste, venstre side, og placér det øverste, højre hængsel i lågens nederste, venstre side, og hæng lågen på hængslerne i de åbne dækkappehuller i huset.

Fastgør hængslerne og dækkapperne med de 8 skruer. Kontrollér, at lågen er nem at lukke og lukker tæt til.

11. Udskiftning af det dekorative lågepanel, (figur 7-9)

Fjern de to skruer (1) fra lågens øverste hængsel.

Træk lågen væk fra huset sammen med hængslet, og træk lågen opad, så den glider af den nederste hængselbolt (2-3). Fjern skruerne (4), og træk rammekanten af (5). Lemp det dekorative panel (6) ud af lågens ramme, og sæt det nye panel i (7), så panelets øvre kant løber

helt parallelt med rammens øvre kant. Det er lidt nemmere at sætte et nyt panel i rammens øverste kant, når der skæres ca. 5 x 5 mm af de to hjørner (8). Sæt rammens kant (5) på plads igen, og fastgør den med skruerne. Placér lågen på det nederste hængsel (9), lad det øverste hængsel glide ind i åbningen, skub lågen mod huset, og fastgør den med de to skruer (11).

12. Udskiftning af fødderne

Hvis De gerne vil installere minikøleboksen, får De ikke brug for fødderne på 40 mm. Når De har fjernet fødderne på 40 mm, kan De fastgøre fødderne på 12 mm, som findes inden i fødderne på 40 mm, til de forreste og bageste fastgøringspunkter. Fødderne på 40 mm og de 4 resterende skruer skal gemmes til senere brug.

13. Samling af dørhåndtag

(figur 11)

Inden De ringer til en servicetekniker, skal De foretage følgende enkle test:

• Er der strømsvigt?
• Kontrollér sikringerne.
• Er stikket sat rigtigt i stikkontakten, og er strømmen tilsluttet? Kontrollér stikkontakten ved at tilslutte et andet elektrisk apparat som f.eks. en bordlampe.
• Er termostaten indstillet korrekt? (normalt 3 eller 4).
• Har lågen ikke været lukket ordentligt med det resultat, at temperaturen inden i køleboksen er steget for hurtigt?
• Er køleboksen placeret på en plan overflade?

Hvis køleboksen stadig ikke fungerer tilfredsstillende, efter at De har kontrolleret alle ovenstående punkter, skal De kontakte den nærmeste servicetekniker. Beskriv problemet, angiv hvilken model det drejer sig om, og oplys produkt- og serienummeret. (Oplysninger om modellen og produkt- og serienummeret finder

Dette køleskab* er udstyret med overophedningsbeskyttelse. En autoriseret servicetekniker kan undersøge, om denne er blevet udløst eller ej.

De på typeskiltet øverst til venstre i det indvendige rum.) I tilfælde af at der opstår en fejl, skal De kontakte det nærmeste servicecenter - se den lokale telefonbog.

15. Ibrugtagning

Tekniske specifikationer:

Model	EA 3100EA 0300, EA 0301EA 0302,	EA 3080RA 80	EA 3120	EA 3140RA 140RA 0450
Type	MF20-60	MF20-60	MF20-60	MF20-60
Bruttorumfang	31 liter	23 liter	31 liter	41 liter
Netstrømsdrift	220 - 240V (AC)	220 - 240V (AC)	220 - 240V (AC)	220 - 240V (AC)
Tilført effekt	90W	90W	90W	90W
Energiforbrug	0.97 kWh/24h	0,92 kWh/24h	0.99 kWh/24h	1.07 kWh/24h
Klimaklasse	N	N	N	N
Kølemiddel	245g NH_3 + H_2 0 245g NH 3 + H_2 0 245g NH 3 + H_2 0			245g NH_3 + H_2 0

⚠️ Køleboksen må kun bruges med den nominelle netspænding, som er vist på typeskiltet. Stikproppen skal sættes i en stikkontakt, som er jordforbundet i overensstemmelse med gældende regler.

Alt elarbejde, der kræves ved installationen af denne køleboks, skal udføres af en kvalificeret elektriker eller en anden kvalificeret person.

Producenten fraskriver sig ethvert ansvar, hvis disse sikkerhedsforskrifter ikke overholdes.

Elektriske krav

Inden De tænder for køleboksen, skal De kontrollere, at netspændingen er den samme, som er angivet på køleboksens typeskilt.

16. Information om miljøbeskyttelse

Køleboksen indeholder ikke nogen form for CFC/HCFC.

Ammoniak (naturlig brint- og kvælstofforbindelse) bruges som kølemiddel i køleren.

Det ozonvenlige stof cyclopentan aktiveres som drivmiddel for PU-skumisoleringen.

Der anvendes natriumchromat til korrosionsbeskyttelse (i en koncentration på mindre end 2% i kølervæsken).

17. Genbrug

Efter at De har pakket køleboksen ud, skal De aflevere emballagematerialet på det lokale genbrugscenter. Når køleboksen skal bortskaffes, skal den afleveres hos et specialiseret genbrugscenter, der genindvinder de brugbare materialer. Resten destrueres på forsvarlig vis.

Dette produkt overholder følgende E∅F-direktiver:

LVD-direktiv 73/23/E∅F med senere ændringer 90/683/E∅F

EMC-direktiv 89/336/E∅F
