BRUGSANVISNING CPH 36 Biltema

DK - OBS! Teleskophåndtag, batterilader og batteripakke medfølger ikke!

DK – Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.

CE

EU- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE/EF-OVERENSSTEMMELSESERKLÆRING/ EU-VAATIMUSTENMUKAISUUSVAKUUTUS/ EF-SAMSVARSERKLÆRING/ EC DECLARATION OF CONFORMITY

Produktnamn/Produkt navn/Tuotenimi/ Produkt navn/Product name:

GRENSÅG CPS 36

GREINSAG CPS 36

OKSASAHA CPS 36

GRENSAV CPS 36

POLE SAW CPS 36

HÄCKSAX CPH 36

HEKKSAKS CPH 36

PENSASLEIKKURI CPH 36

HÄEKKEKLIPPER CPH 36

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar/

Undertecknat för/Underskrevet for og på vegne af/Puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of Biltema.

HELSINGBORG 2018-05-09

Martin Skoog

⚠ FORSIKTIG! – Indikerer en risiko som sannsynligvis vil føre til mindre omfattende personskade hvis den ikke unngås.

Oppbevar bruksanvisningen på et trygt sted, og lever den sammen med produktet ved eventuelt videresalg. Med forbehold om at bilder og beskrivelser ikke er identiske med produktet.

2. TEKNISKE DATA

Skulle det mot formodning være en skadet eller manglende del, ta kontakt med stedet der du kjøpte maskinen.

Pakken inneholder:

• 1 stk. bruksanvisning
- 1stk. hekksaks
• 1stk. sverdbeskyttelse

7. BRUK

7.1 Sikkerhetsanordninger

FARE! Elektroverktøyet må ikke brukes hvis en ikkerhetsanordningene mangler eller er defekt.

Disse instrukser er skrevet for at gøre det lettere for operatøren at bruge produktet på en sikker måde. Læs hele brugsanvisningen igennem før brug, og vær særligt opmærksom på sikkerhedsinformationerne.

Instruktionerne er beregnet til personer med en grundlæggende teknisk viden om brugen af lignende maskiner. Det anbefales, at uerfarne personer skaffer sig færdigheder ved at deltage i et kursus eller konsultere erfarne brugere, inden de anvender maskinen. Med "kvalifi ceret reparatør" menes en person, der har den uddannelse og viden, der kræves for at foretage reparationer på en sikker og korrekt måde. Opbevar altid denne brugsanvisning i nærheden af maskinen, så brugeren har den ved hånden. Maskinen må kun sælges eller udlånes, hvis denne brugsanvisning følger med. Producenten har ikke noget ansvar for skader, der opstår på grund af manglende opmærksomhed om sikkerhedsinformationerne i denne brugsanvisning.

Informationerne i denne brugsanvisning har følgende betegnelser:

FARE! – Indikerer en risiko, som med stor dsynlighed vil resultere i dødsfald eller alvorligonskade, hvis den ikke undgås.

ADVARSEL! – Indikerer en risiko, som dsynligvis vil resultere i dødsfald eller alvorligonskade, hvis den ikke undgås.

FORSIGTIG! – Indikerer en risiko, som vil ltere i en mindre eller moderat personskade, den ikke undgås.

Hvis der bruges tal (1, 2, 3...) i teksten, henviser de til

den pågældende del på et oversigtsbillede eller en tilhørende illustration.

Hvis afsnit er opstillet med a. b. c. osv., skal instruktionerne udføres i samme rækkefølge.

Hvis opstillingen står med punkter (•), kan handlingerne udføres i vilkårlig rækkefølge.

Vi tager forbehold for, at illustrationer og beskrivelser af enkelte detaljer ikke altid stemmer helt overens med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Gem brugsanvisningen et sikkert sted, og sørg for, at den følger med produktet ved et eventuelt videresalg. Der tages forbehold for, at illustrationer og beskrivelser ikke passer fuldt ud med produktet.

2. TEKNISKE DATA

Art.-nr:....18-058

Model:....Hækkeklipper CPH 36

Spænding....36 V

Effekt: 300 W

Omdrejningstal, ubelastet: . . . .2500 o/min.

Sværdlængde: ....43 cm

Klippekapacitet: ....Maks. ∅ 18 mm

Bremsetid:....0,87 sek.

Vægt uden teleskophåndtag: ..2,3 kg

Vægt med batteripakke og

teleskophåndtag: . . . . . . . . . . . 5,0 kg .

Støjemission:

Lydtryk L PA

Målemetode:....EN 3744

Målt lydtryksniveau L _PA : .....87,5 dB(A)

Usikkerhed K: 3,0 dB(A)

Lydeffekt L WA

Målemetode:....EN 3744

Beregnet lydeffektniveau: . . . . .97,9 dB(A)

Garanteret lydeffekt L _WA : .....100 dB(A)

Usikkerhed K:....3,0 dB(A)

De angivne lydniveauer er emissionsværdier og angiver ikke sikre arbejdsmiljøværdier. Selvom der er en sammenhæng mellem emissions- og støjniveauet, er forholdet ikke pålideligt som en indikator for, om yderligere sikkerhedsforanstaltninger er nødvendige eller ej. Faktorer, der er specifi ikke for arbejdspladsen, kan påvirke støjniveauet, såsom aktivitetens varig-

hed, arbejdslokalets egenskaber og andre lydkilder, f.eks. antallet af maskiner og andre aktiviteter i nærheden. Denne information bør alligevel give et bedre indtryk af mulige farer og risici.

Vibrationer:

Målemetode:....EN 60745-2-15

Vibrationer, forreste håndtag: ..< 2,5 m/s²

Vibrationer, bageste håndtag: < 2,5 m/s²

Usikkerhed K: 1,5~m/s^2

De angivne vibrationsniveauer er målt i henhold til en standardiseret målemetode og kan anvendes til sammenligning mellem forskellige maskiner. Den totale værdi kan bruges til en foreløbig bedømmelse af eksponeringen.

FORSIGTIG!

Vibrationsværdien ved faktisk brug kan adskille sig fra den angivne totale værdi, afhængigt af hvordan maskinen anvendes. Behovet for at identifi cere sikkerhedsforanstaltninger til beskyttelse af brugeren baseres på en vurdering af eksponeringen under de faktiske arbejdsforhold under hensyntagen til den tid, hvor maskinen arbejder eller er slukket.

3.ANVENDELSESOMRÅDE

18-058 Hækkeklipper CPH 36 er batteridrevet og beregnet til brug sammen med 18-059 Teleskophåndtag. Den er konstrueret til fra jorden at klippe bløde, tynde grene i henhold til anvisningerne i denne brugsanvisning. Hækkeklipperens klippehoved kan vinkles.

Hækkeklipperen:

• er ikke beregnet til erhvervsmæssig brug.
• må ikke ombygges eller anvendes til andet arbejde end det, der er nævnt i denne brugsanvisning.
• må ikke anvendes til klipning i andre materialer end bevoksning.
• må kun anvendes sammen med teleskophåndtag, batteripakker og batteriladere, som er beregnet til maskiner i Biltemas MultiX 36V-serie, som er et produktprogram med en fælles batteriplatform.

4. SIKKERHED

ADVARSEL! Læs hele brugsanvisningen til teripakken igennem, inden batteripakken uttes i teleskophåndtaget.

4.1 Sikkerhedsforskrifter

ADVARSEL!

Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og specifi kationer, som følger med dette elværktøj. Manglende overholdelse af de medfølgende anvisninger kan føre til elektrisk stød,

brand og/eller alvorlig personskade.

Gem alle sikkerhedsforskrifter og -anvisninger til fremtidig brug.

Ordet "elværktøj" i sikkerhedsforskrifterne henviser til dit/din netdrevne/batteridrevne håndholdte og transportable elværktøj eller havemaskine.

Sikkerhed på arbejdspladsen

• Hold arbejdspladsen ren og godt oplyst. En rodet eller mørk arbejdsplads indbyder til ulykker.
• Anvend aldrig elværktøj i eksplosive omgivelser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elværktøj kan danne gnister, som kan antænde støv og dampe.
• Hold børn og tilskuere på afstand ved anvendelse af elværktøj. Forstyrrelser og manglende koncentration kan medføre, at du mister kontrollen over værktøjet.

Personlig sikkerhed

• Vær opmærksom, koncentrer dig om det, du laver, og brug din sunde fornuft ved arbejde med et elværktøj. Brug ikke elværktøjet, hvis du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed ved brug af elværktøj kan resultere i alvorlig personskade.
• Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn alt efter forholdene mindsker risikoen for personskade.
• Undgå utilsigtet start. Sørg for, at afbryderen er slået fra (OFF), før batteripakken tilsluttes, ved løft, eller når elværktøjet bæres. Undlad at bære elværktøjet med fi ngeren på afbryderen eller at slutte elværktøjet til strøm, når afbryderen er slået til (ON), da det indbyder til ulykker.
• Fjern alle justeringsnøgler eller skiftenøgler, før elværktøjet startes. Hvis en skiftenøgle eller justeringsnøgle efterlades på en af elværktøjets roterende dele, kan det forårsage personskade.
• Ræk ikke for langt ud. Sørg for, at du altid står stabilt og har god balance. På den måde har du bedre kontrol over elværktøjet, hvis der opstår en uforudset situation.
• Klæd dig korrekt. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i de bevægelige dele.
• Lad ikke erfaring fra hyppig brug af elværktøj gøre dig så selvsikker, at du ser bort fra sikkerhedsreglerne. Skødesløs adfærd kan i løbet af et øjeblik føre til alvorlig personskade.

Brug og vedligeholdelse af elværktøj

- Elværktøjet må ikke overbelastes og forceres. Anvend det rette elværktøj til det arbejde, der skal udføres. Det rette elværktøj udfører arbejdet bedre og mere sikkert, hvis det anvendes ved den hastighed, det er beregnet til.

• Brug ikke elværktøjet, hvis afbryderen ikke kan starte og stoppe det. Alt elværktøj, som ikke kan styres med afbryderen, er farligt og skal repareres.
• Fjern batteripakken fra elværktøjet, inden du foretager justeringer, skifter værktøj/tilbehør eller lægger elværktøjet væk. Disse forebyggen-de sikkerhedsforanstaltninger mindsker risikoen for utilsigtet start af elværktøjet.
• Opbevar elværktøj, som ikke er i brug, uden for børns rækkevidde, og lad ikke personer, som ikke har indgående kendskab til dette elværktøj eller denne brugsanvisning, anvende elværktøjet. Elværktøj er farligt i hænderne på uerfarne brugere.
• Vedligehold elværktøjet og dets værktøj/tilbehør. Kontrollér, at elværktøjet ikke har forkert rotations- eller bevægelsesretning, at bevægelige dele sidder fast, at der ikke er defekte dele, og at der ikke er andre omstændigheder, som påvirker elværktøjets funktion. Hvis du opdager skader eller fejl, skal du reparere elværktøjet, inden du bruger det. Mange ulykker sker på grund af dårligt vedligeholdt elværktøj.
• Hold skærende værktøj skarpt og rent. Ordentligt vedligeholdt skærende værktøj med skarpe skær er mindre tilbøjeligt til at sætte sig fast og er lettere at styre.
• Anvend elværktøjet og tilbehøret i overensstemmelse med denne brugsanvisning, hvad angår arbejdsforholdene og det arbejde, der skal udføres. Brug af elværktøj til andre formål end det beregnede kan føre til en farlig situation.
• Hold håndtag og greb tørre, rene og fri for olie og fedt. Du kan ikke håndtere og styre elværktøjet på en sikker måde i en uforudset situation, hvis håndtag og greb er glatte.

⚠️ Brug og vedligeholdelse af batteridrevet elværktøj

• Oplad kun batteripakken med den batterioplader, producenten har angivet. Hvis en batterilader, som er beregnet til én type batteripakke, bruges til en anden type batteripakke, kan det medføre risiko for brand.
• Brug kun elværktøj sammen med en batteripakke, der er beregnet specielt til værktøjet. Brug af en anden batteripakke kan medføre risiko for personskade og brand.
• Når batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande. Kortslutning af batterikon-takterne kan medføre forbrændinger og brand.

• Under de forkerte forhold kan der lække væske fra batteripakken; undgå kontakt med væsken. Hvis du ved et uheld kommer i kontakt med væsken, skal du skylle med vand. Ved kontakt med øjnene: Søg læge-hjælp. Væske, som lækker fra batteripakken, kan forårsage irritation eller ætsninger.

• Brug aldrig batteripakker eller værktøj, som er beskadiget eller modifi ceret. Beskadigede eller modifi cerede batteripakker kan fungere på uventede måder, som fører til brand, eksplosion eller risiko for personskade.

• Udsæt ikke batteripakken eller værktøjet for meget høje temperaturer. Hvis udstyret udsættes for temperaturer på over 130 °C, kan det føre til eksplosion.
• Følg alle opladningsanvisninger, og oplad aldrig batteripakken ved temperaturer, der ligger uden for det område, der er angivet i brugsanvisningen. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteripakken og øge risikoen for brand.

Service af batteridrevet elværktøj.

• Overlad service af dit elværktøj til en kvalifi - ceret reparatør, som kun anvender identiske reservedele. Det garanterer, at dit elværktøj forbliver sikkert at bruge.
• Reparer aldrig batteripakken, hvis den er beskadiget. Reparation af batteripakken må kun udføres af producenten eller et autoriseret serviceværksted.

⚠️ Særlige sikkerhedsforskrifter ved arbejde med en hækkeklipper.

• Børn må ikke anvende elværktøjet eller være i nærheden af det, når det anvendes. Elværktøjet er let at starte, også af børn i et ubevogtet øjeblik. Fjern altid batteripakken fra teleskophåndtaget, når elværktøjet efterlades uden opsyn.
• Hold alle kropsdele væk fra sværdet. Forsøg ikke at fjerne klipperester eller holde fast i grene eller lignende, som skal klippes af, når sværdet er i bevægelse. Sluk først for hækkeklipperen, og fjern derefter klipperester, som har sat sig fast i sværdet. Et øjebliks uopmærksomhed ved arbejde med en hækkeklipper kan medføre alvorlig personskade.
• Bær hækkeklipperen i det forreste håndtag. Motoren skal være slukket. Sværdbeskytteren skal altid sidde på sværdet, når hækkeklipperen ikke er i brug. Forsigtig håndtering af hækkeklipperen mindsker risikoen for skæreskader.
• Hold altid elværktøjet i de isolerede håndtag, da sværdet eller teleskophåndtaget kan komme i kontakt med skjulte strømførende elledninger. Hvis sværdet eller teleskophåndtaget kommer i kontakt med elektricitet, kan elværktøjets metaldele blive strømførende og forårsage elektrisk stød.
• Hold kun om teleskophåndtaget i de to isolerede håndtag under arbejdet. Dette er for at undgå elektrisk stød i tilfælde af, at teleskoprøret eller savkæden kommer i kontakt med en skjult strømførende elledning.

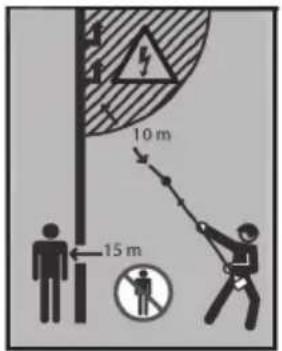

• Det er forbudt at anvende elværktøjet inden for en afstand af 10 m fra en strømførende elledning eller genstand. Elektricitet kan overføres fra et punkt til et andet. Jo højere spændingen er, desto længere strækning kan elektriciteten overføres på. Elektricitet

kan også overføres via grene og genstande, særligt hvis de er våde. Hvis arbejdet skal udføres inden for en afstand af 10 m fra en elledning, skal elforsynings-selskabet kontaktes, så de kan slukke for strømmen.

- Elværktøjet har en lang rækkevidde, og derfor må mennesker og dyr ikke befi nde sig i en afstand af 15 m fra elværktøjet, når det er i brug.

∅vrige risici ved brug af hækkeklipper.

Selvom elværktøjet er fremstillet i overensstemmelse med gældende konstruktionsprincipper, hvad angår mål, afskærmninger og supplerende sikkerhedsforanstaltninger, er der stadig følgende risici:

• ∅jenskade, hvis der ikke anvendes beskyttelsesbriller.
• Høreskade, hvis der ikke anvendes høreværn.
• Skæreskader, hvis der ikke anvendes beskyttelseshandsker ved rengøring og vedligeholdelse af sværdet.

4.2 Mærkning

Vær særligt opmærksom på de

advarselssymboler, der fi ndes på elværktøjet.

SYMBOL: PLACERING: BETYDNING:

	På advarselsmærkaterne, som sidder på teleskophåndtaget og hækkeklipperen.	Læs og følg alle anvisningerne i brugsanvisningen, inden elværktøjet tages i brug.
	På advarselsmærkaterne, som sidder på teleskophåndtaget og hækkeklipperen.	Brug høreværn og beskyttelsesbriller! Risiko for høre-og øjenskade på grund af nedfaldende genstande og højt lydniveau.
	På teleskophåndtagets typeskilt.	Højt lydniveau. Brug høreværn. Langvarig eksponering kan forårsage høreskade.
	På advarselsmærkaterne, som sidder på teleskophåndtaget og hækkeklipperen.	Brug beskyttelseshjelm. Risiko for nedfaldende grene og frugt.
	På advarselsmærkaterne, som sidder på teleskophåndtaget og hækkeklipperen.	Brug beskyttelseshandsker. Risiko for skæreskader ved skift, justering og slibning af savkæden.
	På advarselsmærkaterne, som sidder på teleskophåndtaget og hækkeklipperen.	Brug skridsikre sikkerhedssko. Risiko for, at brugeren glider og mister balancen.
	På advarselsmærkaterne, som sidder på teleskophåndtaget og hækkeklipperen.	Det er forbudt at bruge hækkeklipperen/teleskophåndtaget, hvis det regner, og at udsætte dem for regn eller væde. Risiko for kortslutning og maskinskade.
	På advarselsmærkaterne, som sidder på teleskophåndtaget og hækkeklipperen.På teleskophåndtagets skaft.	Fjern altid batteripakken fra teleskophåndtaget ved justering, rengøring eller reparation, eller hvis elværktøjet efterlades uden opsyn. Risiko for alvorlig personskade.Det er forbudt at anvende elværktøjet inden for en afstand af 10 m fra en strømførende elledning eller genstand. Elektricitet kan overføres fra et punkt til et andet. Jo højere spændingen er, desto længere strækning kan elektriciteten overføres på. Elektricitet kan også overføres via grene og genstande, særligt hvis de er våde. Hvis arbejdet skal udføres inden for en afstand af 10 m fra en elledning, skal elforsyningsselskabet kontaktes, så de kan slukke for strømmen.Elværktøjet har en lang rækkevidde, og derfor må mennesker og dyr ikke befi nde sig i en afstand af 15 m fra elværktøjet, når det er i brug.
	Over holderen til teleskop-håndtaget.	Låsning af teleskopkobling.- Drejes med uret for at låse teleskophåndtaget.- Drejes mod uret for at løsne grebet.
BJ: Typeskilt	Fremstillingsår

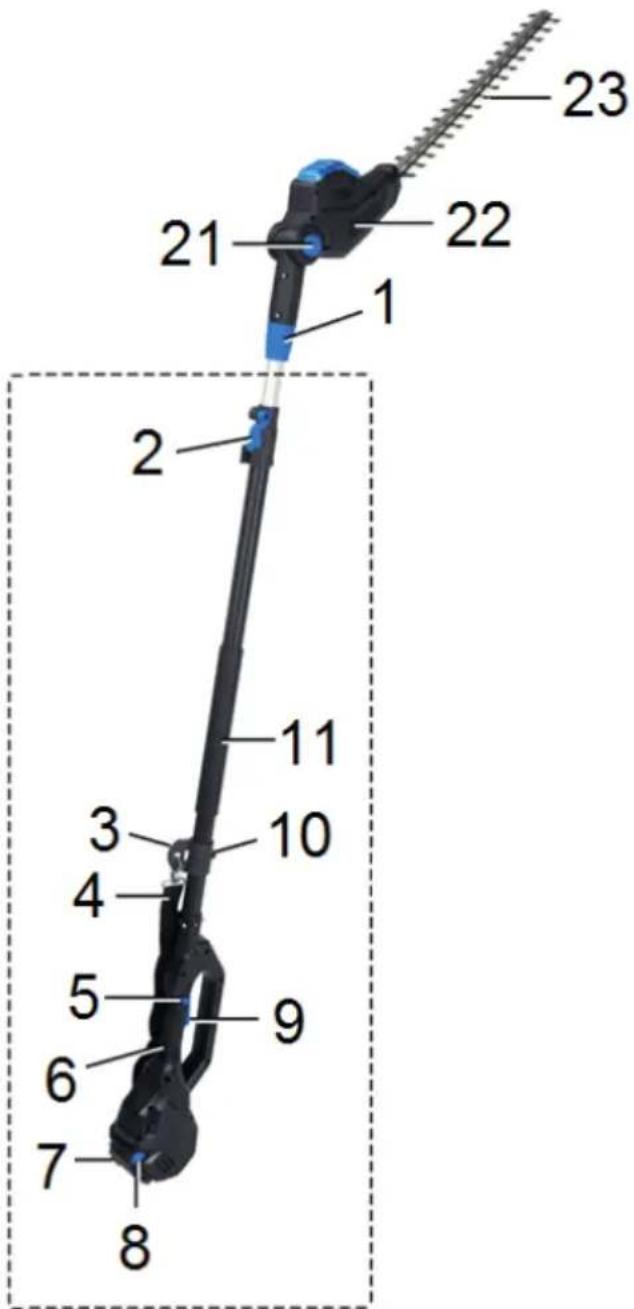

1. OVERSIGTSBILLEDE


23 21 22 1 2 2 11 3 10 4 5 9 6 7 8

1. Låsegreb, til maskindel (hører til teleskophåndtaget)
2. Låsearm, teleskopfunktion (hører til teleskophåndtaget)
3. Holder til bæresele (hører til teleskophåndtaget)
4. Bæresele (hører til teleskophåndtaget)
5. Startspærreknap (hører til teleskophåndtaget)
6. Bagerste håndtag (hører til teleskophåndtaget)
7. Batteripakke (hører til batteripakken)
8. Låseknap, batteripakke
9. Strømafbryder ON/OFF (hører til teleskophåndtaget)
10. Låseskrue, holder til bæresele (hører til teleskophåndtaget)
11. Forreste håndtag (hører til teleskophåndtaget)
12. Låseknap til justering af klippehovedets vinkel
13. Ventilationsåbninger
    23.Sværd

6. UDPAKNING

Hvis der er beskadigede eller manglende dele, skal du kontakte indkøbsstedet.

Emballagen indeholder:

• 1 stk. brugsanvisning
• 1 stk. hækkeklipper
• 1 stk. sværdbeskytter

7. ANVENDELSE

7.1 Sikkerhedsanordninger

⚠️ FARE! Elværktøjet må ikke anvendes, hvis en sikkerhedsanordning ikke har den tiltænkte funktion, mangler eller er defekt.

Afbryder ON/OFF (9) og startspærre (6)

Startspærren (6) forhindrer utilsigtet start.

Start – Tryk startspærren (6) ind, samtidig med at

afbryderen (9) trykkes ind. Slip derefter startspærren.

Stop – Slip afbryderen (9).

Bæresele (4)

Bruges til at give brugeren bedst mulig kontrol med hækkeklipperen og mindske belastningen på arme og ryg. Hvis brugeren er træt eller ikke har mest mulig kontrol med elværktøjet, øges risikoen for en ulykke. Bæreselen skal sidde på brugerens højre skulder, og selens længde skal tilpasses, så ophængskrogen er på højde med højre hofte.

7.2 Montering af hækkeklipperen på 18-059 Teleskophåndtag

ADVARSEL! Monter aldrig maskindelen på skophåndtaget, när batteripakken er uttet. Risiko for utilsigtet start.

OBS! Monter aldrig andre maskindele end temas 18-057 Grensav CPS 36 eller 18-058 kkeklipper CPH 36 på 18-059 Teleskophåndtag.

1 12 13 14

a. Afmonter batteripakken (7).
b. Drej maskindelen, så udfasningen (14) i hækkeklipperens holder er lige ud for styretappen (12) på stoppet (13).
c. Før maskindelens ende på, indtil den rammer stoppet (13).
d. Før låsegrebet (1) frem, og skru maskindelen fast.
e. Kontrollér, at maskindelen sidder ordentligt fast.

7.3 Montering/afmontering af batteripakken (7)

ADVARSEL!

• Læs brugsanvisningen til batteripakken og batteriladeren igennem, inden batteripakken oplades første gang. Hvis batteriet ikke håndteres og oplades i henhold til instruktionerne i brugsanvisningerne, kan det føre til person- eller tingsskade.
• Teleskophåndtaget må kun bruges sammen med en batteripakke fra Biltemas MultiX 36V-serie. Brug af andre batteripakker kan føre til person- og maskinskade.
  a. Kontrollér, at batteripakken (7) er fuldt opladet, ved at trykke dens indikatorknap ind. Hvis det ikke er tilfældet, skal den lades helt op.
  b. Sæt batteripakken (7) i holderen.
  c. Kontrollér, at den er låst fast.
  d. Batteripakken (7) fjernes ved at trykke de to låseknapper (8) ind og trække batteripakken ud.

7.4 Justering af skaftets længde

ADVARSEL! Fjern batteripakken (7), inden

skaftets længde justeres.

a. Fjern batteripakken (7) fra teleskophåndtaget.
b. Løsn låsearmen (2).
c. Indstil teleskopskaftet til den ønskede længde.
d. Før låsearmen (2) tilbage.
e. Kontrollér, at skaftet er fastlåst.

7.5 Justering af tyngdepunkt

7.6 Indstilling af klippehovedets vinkel

a. Fjern batteripakken (7) fra hækkeklipperen, og monter sværdbeskytteren (18).
b. Tryk de to låseknapper (21) ind, og placer savhovedet i den ønskede vinkel. Der er muligt at indstille seks forskellige vinkler.
c. Slip låseknapperne (21).

7.7 Forberedelser inden klipning

a. Inspicer arbejdsområdet, og fjern fremmedlegemer. Kontrollér, at der ikke er genstande, som kan beskadige hækkeklipperen, eksempelvis et stakit, ståltråd eller lignende.
b. Kontrollér, at hækkeklipperen og teleskophåndtaget er intakte, og at alle skruer er tilspændte.
c. Kontrollér, at beskyttelsesanordningerne på tele- skophåndtaget og hækkeklipperen er intakte, og at sværdet er skarpt.
d. Klip manuelt grove grene, som overstiger hækkeklipperens kapacitet klippekapacitet, af.
e. Monter hækkeklipperen på teleskophåndtaget, og juster længden og klippehovedets vinkel.
f. Fjern sværdbeskytteren.
g. Kontrollér, at batteripakken (7) er helt opladet, og monter den i holderen.
h. Kontrollér strømafbryderens (9) funktion.
i. Brug altid beskyttelsesudstyr som f.eks. beskyttelsesbriller og høreværn.

7.8 Klipning

FARE!

• Følg sikkerhedsforskrifterne vedrørende sikkerhedsafstande til elledninger og tilskuere. Afstanden skal være mindst 10 m til strømførende ledninger og 15 m til mennesker og dyr. Sluk straks elværktøjet, hvis nogen kommer inden for sikkerhedszonen.
• Vær yderst forsigtig, hvis grunden hælder.

FORSIGTIG!

• Klip aldrig i våd bevoksning. Risiko for kortslutning.
• Hvis en tynd gren sætter sig fast i sværdbla-

det, skal du slukke motoren og fjerne batteripakken, inden du forsøger at løsne grenen med et egnet værktøj. Brug aldrig hænderne.

a. Kontrollér, at der ikke opholder sig mennesker eller husdyr i arbejdsområdet.
b. Løft hækkeklipperen, og hold den et stykke fra arbejdsfl aden. Start motoren, og vent, indtil den har opnået fuldt omdrejningstal.
c. Begynd at klippe siderne og derefter toppen.
d. Rengør maskinen efter brug.

i OBS!

• Arbejd ikke hurtigere, end hækkeklipperen kan nå at klippe, da grenenes bark i modsat fald bliver beskadiget ved klippestedet, hvilket kan medføre, at grenene dør.
• Lange grene bør klippes af ad fl ere omgange.
• Pres ikke hækkeklipperen til at klippe for grove og/eller tørre grene. Disse bør klippes manuelt for ikke at beskadige hækkeklipperen.

8. TRANSPORT OG OPBEVARING

8.1 Transport

• Ved forfl ytning skal teleskophåndtaget foldes ind. Hold det i den ene hånd med hækkeklipperen pegende direkte bagud. Motoren skal være slukket, og sværdbeskytteren skal være monteret.
• Ved transport i køretøj skal sværdbeskytteren være monteret, og hækkeklipperen skal være adskilt fra teleskophåndtaget. Hækkeklipperen og teleskophåndtaget skal være forsvarligt placeret i køretøjet.

8.2 Opbevaring

Ved længere tids opbevaring skal du gøre følgende:

a. Kontrollér, at teleskophåndtaget er intakt, rengjort og indfældet.

b. Fjern batteripakken (7), og oplad den helt. Opbevar derefter batteripakken adskilt fra teleskophåndtaget.
c. Kontrollér, at hækkeklipperen er intakt og rengjort.
d. Smør sværdet (23) med et tyndt lag olie.
e. Sæt sværdbeskytteren på.
f. Opbevar hækkeklipperen, teleskophåndtaget og batteripakken i et tørt samt frost-, fugt- og støvfrit lokale, som er utilgængeligt for børn og uvedkommende.

9. VEDLIGEHOLDELSE OG REPARATION

ADVARSEL!

• Fjern altid batteripakken (7) og/eller hække-klipperen fra teleskophåndtaget, inden reparation og vedligeholdelse påbegyndes.
• Brug altid beskyttelseshandsker ved udskiftning og slibning af savkæden (24).
• Elværktøjet må kun repareres af en kvalifi ceret reparatør. Fejlagtig reparation eller reparation med ikke-identiske dele kan forårsage personskade.

9.1 Rengøring og kontrol efter brug

a. Rengør sværdet (23) med en stiv nylonbørste.
b. Kontrollér sværdet (23), og slib/fi l eventuelle hak, som kan påvirke sværdbladets bevægelse. Hak, der ikke påvirker sværdbladets bevægelser, behøver ikke at blive fi let ned.
c. Sværdbladet smøres efter behov.
d. Tør plastkappen af med en tør klud. Efter behov kan kluden fugtes med sæbevand.
e. Rengør ventilationsåbningerne (22) til motoren, og kontrollér, at de ikke er tilstoppede.
f. Kontrollér, at alle skruer og møtrikker er tilspændte.

10. AVFALLSHANTERING

El-avfall

Motoren starter ikke. a. Batteripakken (7) er ikke korrekt tilsluttet.b. Maskindelen er ikke korrekt tilsluttet.c. Batteripakken (7) er afl adet.d. Batteripakken (7) er beskadiget, eller strømmen er opbrugt.e. Forkert startprocedure.	a. Tilslut batteripakken korrekt.b. Afmonter maskindelen, og kontrollér, at styretappen er ført ind i fordybningen på stoppet.c. Oplad batteripakken helt.d. Skift batteripakke.e. Tryk først startspærren (6) og derefter strømafbryderen (9) ind.
Motoren standser under savningen.	a. Batteripakken er afl adet.b. Batteripakkens overbelastningsbeskyttelse er blevet udløst.	a. Oplad batteripakken.b. Lad batteripakken afkøle, og kontrollér, at savkæden er skarp. Overbelast ikke elværktøjet.
Klipperesultatet er utilfredsstillende.	a. Klipningen sker for hurtigt.b. Sværdet (23) er beskadiget eller sløvt.	a. Arbejd langsommere, og klip ikke mere, end hækkeklipperen kan nå at klippe.b. Kontrollér sværdet (23), og fi I det.
