BRUGSANVISNING LM 2148 M JONSERED

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Symbolforklaring

ADVARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Brug altid:

• Godkendt høreværn

Brug aldrig maskinen, hvis der er personer, især børn, eller husdyr i nærheden.

Pas på udslyngede genstande og rikochettering.

Pas på den roterende kniv. Pas på hænder og fødder.

Dette produkt er i overensstemmelse med gældende CE-direktiv.

Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Sluk motoren.

Køreposition

Frigear

Andre symboler/etiketter på maskinen gælder specifikke krav for certificering på visse markeder.

Brug altid beskyttelseshandsker.

Regelmæssig rengøring kræves.

Visuel kontrol.

Tændkablet skal altid tages af tændrøret før reparation, rengøring eller vedligeholdelsesarbejde.

Kontrol og/eller vedligeholdelse skal udføres med slukket motor; slip motorbremsebøjlen.

Forberedelser, inden en ny plæneklipper tages i brug

• Læs brugsanvisningen omhyggeligt igennem.
- Kontrollér skæreudstyrets montering og justering. Se instruktionerne i afsnittet Montering.
- Tank brændstof, og fyld olie på motoren. En beholder med tilstrækkelig oliemængde følger med maskinen. Se instruktionerne i afsnittet Brændstofhåndtering.

ADVARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

ADVARSEL! En plæneklipper kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan medføre alvorlige – endog livsfarlige – personskader. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

ADVARSEL! Langvarig indånding af motorens udstødningsgas kan være sundhedsskadelig.

Jonsered forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.

INDHOLD

Indhold

SYMBOLFORKLARING

Symbolforklaring 2

Forberedelser, inden en ny plæneklipper tages i brug . 2

INDHOLD

Indhold 3

SIKKERHEDSINSTRUKTIONER

Maskinens sikkerhedsudstyr 4

Kontrol, vedligeholdelse og service af maskinens sikkerhedsudstyr 5

Generelle sikkerhedsinstruktioner 6

Generelle arbejdsinstruktioner 7

HVAD ER HVAD?

Hvad er hvad på plæneklipperen? 10

Hvad er hvad på plæneklipperen? 11

MONTERING

Montering af styr 12

Afmontering og montering af knivblad 12

BRÆNDSTOFHÅNDTERING

Drivmiddel 13

START OG STOP

Start og stop 14

VEDLIGEHOLDELSE

Vedligeholdelse 15

Luftfilter 15

Tændrør 15

Lyddæmper 16

Kniv 16

Olieskift 16

Smøring af klippehøjdejusteringen 17

Ugentligt eftersyn 18

Månedligt eftersyn 18

TEKNISKE DATA

Tekniske data 19

ADVARSEL! Ved enhver anvendelse af maskinen skal der bruges personligt beskyttelsesudstyr.

• Høreværn

- Handsker skal anvendes, när det behøves, f.eks. ved montering, inspektion eller rengøring af skæreudstyret.

- Brug altid kraftige lange bukser. Brug ikke shorts eller sandaler, og gå ikke barfodet.

Beklædningen bør i øvrigt være tætsiddende, dog uden at hæmme din bevægelsesfrihed.

Maskinens sikkerhedsudstyr

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se kapitel Hvad er hvad? for at se, hvor disse detaljer er placeret på maskinen.

ADVARSEL! Brug aldrig en maskine med defekte sikkerhedsdetaljer. Følg de instruktioner for kontrol, vedligeholdelse og service, der er nævnt i dette afsnit.

- Klippeskjold og afskærmning

Klippeskjold og afskærmning

På plæneklipperen LM2153 MD er der monteret en afskærmning over gearkassen til drevet.

Afskærmningen er konstrueret til at mindske risikoen for klemmeskader og til at opfange en sprunget drivrem.

På græsklipper LM2153 MD skal motorbremsebøjlen også koble drevet fra.

Din maskine er udstyret med et vibrationsdæmpningssystem, som er konstrueret med henblik på at give en så vibrationsfri og behagelig brug som muligt.

Håndtagssystemets stålrør og klippeskjoldet er konstrueret til at minimere vibrationerne fra motoren.

Denne model har desuden en vibrationsdæmper monteret på håndtagsenheden for yderligere at mindske vibrationerne.

Maskinens vibrationsdæmpningssystem reducerer overførslen af vibrationer mellem motorenheden/skæreudstyret og maskinens håndtagsenhed.

ADVARSEL! Overeksponering af vibrationer kan medføre blodkar- eller nerveskader hos personer med blodcirkulationsproblemer. Kontakt en læge, hvis du oplever kropslige symptomer, som kan relateres til overeksponering af vibrationer. Eksempler på sådanne symptomer er: følelsesløshed, mangel på følesans, "kildren", "stikken", smerte, manglende eller reduceret styrke, forandringer i hudens farve eller i dens overflade. Disse symptomer opleves almindeligvis i fingre, hænder eller håndled.

Lyddæmper

Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren.

ADVARSEL! Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

I områder med varmt og tørt klima kan risikoen for antændelse af brandbart materiale være overhængende. Disse områder kan være reguleret ved lov med krav om, at lyddæmperen skal være forsynet med godkendt gnistfangernet.

For lyddæmpere er det meget vigtigt, at instruktionerne for kontrol, vedligeholdelse og service overholdes.

ADVARSEL! Lyddæmperen er meget varm både under og et stykke tid efter brugen. Rør ikke lyddæmperen, hvis den er varm!

Kontrol, vedligeholdelse og service af maskinens sikkerhedsudstyr

ADVARSEL! AI service og reparation af maskinen kræver specialuddannelse. Dette gælder særligt maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få en faglig korrekt reparation og service. Hvis maskinen er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted.

Kontrol af klippeskjold og afskærmning

Kontrollér, at afskærmningen er hel, og at den er ordentligt fastspændt.

Kontrol af bremsevirkning

Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kan komme i kontakt med jorden eller eventuelle genstande. Se anvisningerne under overskriften Start og stop.

Giv fuld gas, og slip derefter bremsebøjlen.

Motorbremsen skal altid være justeret, så motoren standser inden for 3 sekunder.

På græsklipper LM2153 MD skal motorbremsebøjlen også koble drevet fra. Start maskinen, og kobl drevet til ved at føre koblingsgrebet ind mod dig selv. Giv fuld gas, og slip derefter bremsebøjlen. Motoren skal standse, og drevet skal koble fra.

Kontrollér regelmæssigt, at vibrationsdæmperen er fri for revner.

Händtagssystemets stålrør og klippeskjoldet er konstrueret til at minimere vibrationerne fra motoren. Kontrollér, at klippeskjoldet er helt og uden synlige defekter, f.eks. materialerevner.

Lyddæmper

Brug aldrig en maskine med en defekt lyddæmper.

Kontrollér regelmæssigt, at lyddæmperen sidder fast i maskinen.

Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skæreudstyr:

• Reducerer maskinens vibrationer.
• Bevarer en maksimal skarphed.
• ∅ger skæreudstyrets levetid.

Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet. Sørg for, at kniven altid er velslebet og korrekt afbalanceret. Se også anvisningerne under overskriften Vedligeholdelse.

Kontrollér skæreudstyret med hensyn til skader og revnedannelse. Et beskadiget skæreudstyr skal altid udskiftes.

Kontrollér også, at knivbolten er hel, og at motorakslen ikke er bøjet.

Ved skift af knive eller knivfæste skal spændeskive og tallerkenfjeder altid udskiftes.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

Generelle sikkerhedsinstruktioner

• En plæneklipper er udelukkende konstrueret til græsslåning. Det eneste tilbehør, du må anvende motorenheden som drivkilde til, er de knive, vi anbefaler i kapitlet Tekniske data.
• Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

• Ved enhver anvendelse af maskinen skal der bruges personligt beskyttelsesudstyr. Se instruktionerne i afsnittet Personlige værnemidler.
• Brug aldrig en maskine, der er blevet ændret, så den ikke længere svarer til originalmodellen.

Brug aldrig andet tilbehør end det, som er anbefalet i denne brugsanvisning. Se instruktionerne i afsnittene Skæreudstyr og Tekniske data.

ADVARSEL! Et forkert skæreudstyr kan øge risikoen for ulykker.

- Brug aldrig en maskine, som er behæftet med fejl. Følg vedligeholdelses-, kontrol- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se instruktionerne i afsnittet Vedligeholdelse. Før hver anvendelse:

1 Kontrollér, at motorbremsen fungerer ordentligt og er intakt. Se instruktionerne under overskriften Kontrol af bremsevirkning.
2 Kontrollér, at samtlige håndtag og betjeningsgreb er intakte og fri for olie.

SIKKERHEDSINSTRUKTIONER

3 Kontrollér, at vibrationsdæmpningssystemet fungerer og er intakt.
4 Kontrollér, at lyddæmperen sidder godt fast og er intakt.
5 Kontrollér, at alle plæneklipperens komponenter er fastspændte, og at de ikke er beskadigede eller mangler.
6 Kontrollér, at kniven er intakt og fri for revner. Udskift kniven om nødvendigt.

Start

ADVARSEL! Langvarig indånding af motorens udstødningsgas kan være sundhedsskadelig.

• Start aldrig plæneklipperen, medmindre kniv og alle afskærmninger er monteret korrekt.
• Start aldrig maskinen indendørs. Vær bevidst om faren ved indånding af motorens udstødningsgasser.
• Hold øje med omgivelserne, og kontrollér, at der ikke er nogen risiko for, at mennesker eller dyr kan komme i kontakt med skæreudstyret.

• Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kan komme i kontakt med jorden eller eventuelle genstande.
  • Vikl aldrig startsnoren rundt om hånden.

ADVARSEL! Brændstof og brændstofdampe er meget brandfarlige. Vær forsigtig ved håndtering af brændstof og motorolie. Tænk på faren for brand og eksplosion samt risikoen ved indånding.

• Fyld aldrig brændstof på maskinen, når motoren kører.
• Sørg for god ventilation ved tankning og oliepåfyldning.

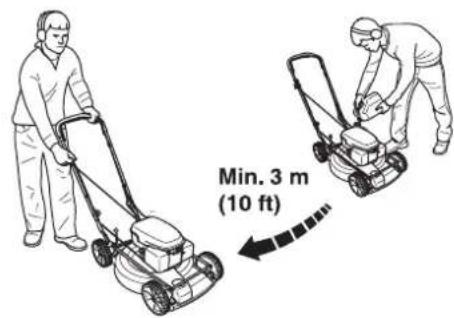

- Flyt maskinen mindst 3 m væk fra tankningsstedet, inden du starter.

1 Hvis du har spildt brændstof eller motorolie på maskinen. Aftør al spildt væske, og lad benzinresterne fordampe.
2 Hvis du har spildt brændstof eller motorolie på dig selv eller dit tøj, skal du skifte tøj.
3 Hvis maskinen lækker brændstof. Kontrollere regelmæssigt for lækage fra tankdæksel og brændstofslanger.

• Ved længere tids opbevaring og transport af plæneklipperen skal brændstof- og motorolietankene tømmes. Forhør dig på den nærmeste benzintank om, hvor du kan komme af med det overskydende brændstof eller motorolie.
• Opbevar plæneklipperen og brændstoffet, så en evt. lækage og evt. dampe ikke kan komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere, varmeapparater eller lignende.
• Ved opbevaring af brændstof skal særligt egnede og godkendte beholdere bruges.

Generelle arbejdsinstruktioner

ADVARSEL! Dette afsnit behandler de grundlæggende sikkerhedsregler for arbejde med en plæneklipper. Informationen kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og praktisk erfaring. Når du kommer ud for en situation, som du er usikker på, skal du spørge en ekspert til råds. Henvend dig til en forhandler, til dit serviceværksted eller til en, der har erfaring med plæneklippere. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til!

Grundlæggende sikkerhedsregler

• Hold øje med omgivelserne:
• For at du kan være sikker på, at hverken mennesker, dyr eller andet kan påvirke din kontrol over maskinen.
• For at sikre at førnævnte ikke risikerer at komme i berøring med skæreudstyret.

SIKKERHEDSINSTRUKTIONER

• Inden du begynder at slå græs, skal grene, kviste, sten osv. fjernes fra græsplænen. Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet.
• Løft eller bær aldrig rundt med plæneklipperen, när motoren er startet. Hvis du bliver nødt til at løfte plæneklipperen, skal du først standse motoren og fjerne tændkablet fra tændrøret.

• Undgå anvendelse i dårligt vejr. F.eks. i tæt tåge, kraftig regn, hård vind og kraftig kulde osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag.
• Sørg for, at du kan gå og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte (rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn.
• Plæneklipperen bør ikke anvendes på hældninger over 30 grader.
• Motoren skal blokeres ved transport over et område, der ikke skal klippes; f.eks. havegang, sten, grus, asfalt o.l.

Bremsebøjlen må aldrig være permanent fastgjort til håndtaget, når maskinen er i gang.

Følg ovennævnte punkter, men brug aldrig en plæneklipper, hvis det ikke er muligt at tilkalde hjælp i tilfælde af en ulykke.

Grundlæggende klippeteknik

ADVARSEL! Sørg for, at hænder og fødder ikke kommer i nærheden af skæreudstyret, när motoren er i gang.

Generelt

• Græsslåning på skråninger kan være farligt. Anvend ikke plæneklipperen på meget stejle skråninger.

• Plæneklipperen bør ikke anvendes på hældninger over 30 grader.

• Ved skrånende terræn bør gåstrækningen lægges vinkelret på skråningen. Det er meget lettere at gå på tværs af en skråning end op og ned.

• Inden du begynder at slå græs, skal grene, kviste, sten osv. fjernes fra græsplænen.
• Løft eller bær aldrig rundt med plæneklipperen, når motoren er startet. Hvis du bliver nødt til at løfte plæneklipperen, skal du først standse motoren og fjerne tændkablet fra tændrøret.
• Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet. En bøjet aksel giver ubalance og kraftige vibrationer, hvilket medfører en stor risiko for, at kniven løsner sig.
• Hvis et fremmedlegeme rammes, eller der opstår vibrationer, skal du standse maskinen. Fjern tændrørskablet fra tændrøret. Kontrollér, at maskinen ikke er beskadiget. Reparer eventuelle skader.
• Klip aldrig mere end 1/3 af græsets længde. Dette gælder især i tørre perioder. Klip først med stor klippehøjde. Kontrollér derefter resultatet, og gå ned til den passende højde Hvis græset er meget højt, skal du køre langsomt og eventuelt slå plænen to gange.

- Løb aldrig med maskinen, när den er i gang. Man skal altid gå med plæneklipperen.

Klippehøjde

Afbryd motoren, inden klippehøjden ændres.

Klippehøjdejusteringen er fjederstøttet. Klippehøjden kan justeres til fem forskellige positioner.

Indstil ikke klippehøjden for lavt, da der så er risiko for, at knivene går i jorden ved ujævnheder.

Indstilling af klippehøjde

Afbryd motoren, inden klippehøjden ændres.

Indstil klippehøjden med klippehøjdereguleringen på plæneklipperens højre side.

Gå frem på følgende måde ved plæneklippere med typebetegnelsen LM2148 M:

SIKKERHEDSINSTRUKTIONER

- Før håndtaget mod venstre og derefter fremad for at øge klippehøjden.

- Før håndtaget mod venstre og derefter bagud for at mindske klippehøjden.

Gå frem på følgende måde ved plæneklippere med typebetegnelsen LM2153 MD:

- Før håndtaget mod venstre og derefter fremad for at mindske klippehøjden.

- Før håndtaget mod venstre og derefter bagud for at øge klippehøjden.

Indstil ikke klippehøjden for lavt, da der så er risiko for, at knivene går i jorden ved ujævnheder.

HVAD ER HVAD?

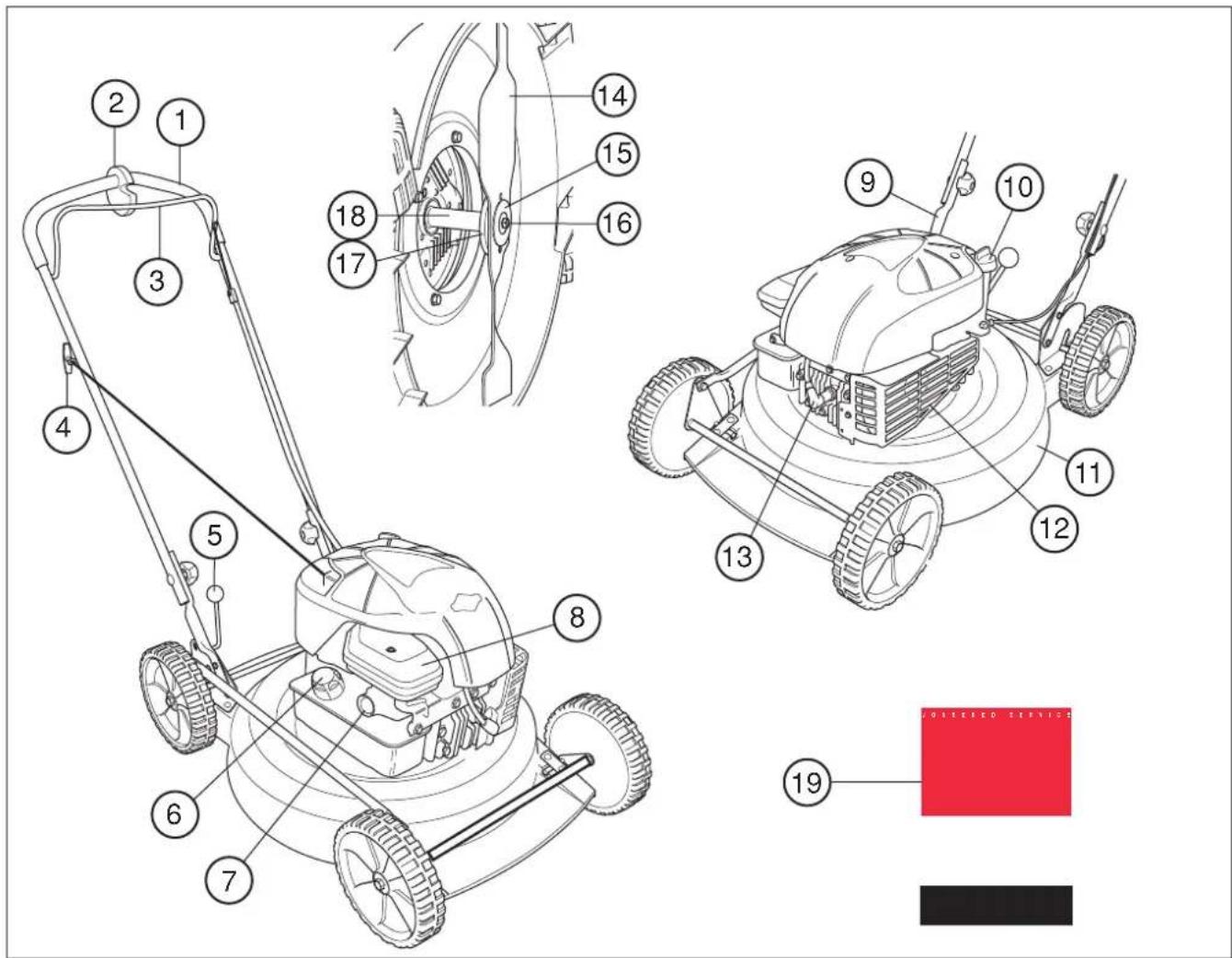

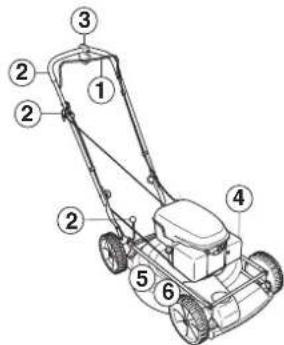

Hvad er hvad på plæneklipperen? LM2148 M

1 Håndtag / styr
2 Vibrationsdæmper
3 Motorbremsebøjle
4 Starthåndtag
5 Klippehøjdeindstilling
6 Brændstoftank
7 Brændstofpumpe
8 Luftfilter
9 Nederste styr
10 Olietank
11 Klippeskjold
12 Lyddæmper
13 Tændrør
14 Kniv/skæreudstyr
15 Tallerkenfjeder
16 Knivbolt
17 Knivfæste
18 Motoraksel
19 Brugsanvisning

HVAD ER HVAD?

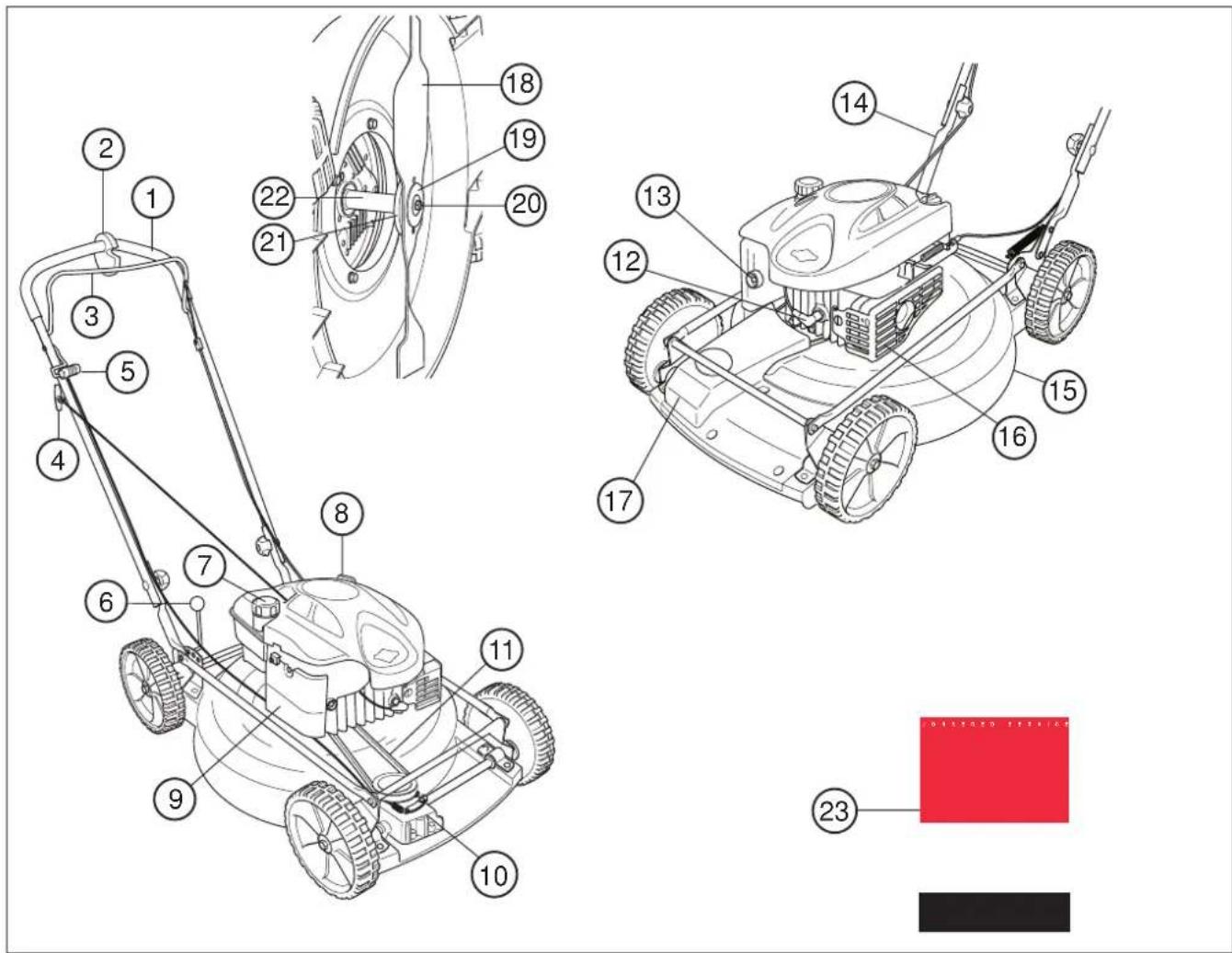

Hvad er hvad på plæneklipperen? LM2153 MD

1 Håndtag / styr
2 Vibrationsdæmper
3 Motorbremsebøjle
4 Starthåndtag
5 Koblingsgreb
6 Klippehøjdeindstilling
7 Brændstoftank
8 Olietank
9 Luftfilter
10 Gear
11 Drivrem
12 Tændrør
13 Brændstofpumpe
14 Nederste styr
15 Klippeskjold
16 Lyddæmper
17 Afskærmning
18 Kniv/skæreudstyr
19 Tallerkenfjeder
20 Knivbolt
21 Knivfæste
22 Motoraksel
23 Brugsanvisning

MONTERING

Montering af styr

Pas på ikke at beskadige wirer og kabler, när du folder styret sammen.

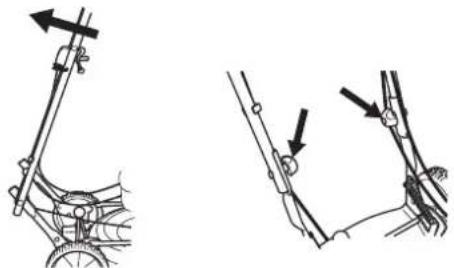

LM2148 M

Løft styret op, så styrets øverste rørkonstruktion er midt for styrets nederste del. Spænd grebet fast til.

1 Folde motorbremsebøjlen ind mod styret.

2 Løft styret op, så styrets øverste rørkonstruktion er midt for styrets nederste del. Spænd grebet fast til.

Afmontering og montering af knivblad

ADVARSEL! Brug altid kraftige handsker ved service og vedligeholdelse af skæreudstyret. Knivene er meget skarpe og kan let give anledning til skæreskader.

Tændkablet skal altid tages af tændrøret før reparation, rengøring eller vedligeholdelsesarbejde.

Tøm altid benzintanken, inden du lægger plæneklipperen på siden.

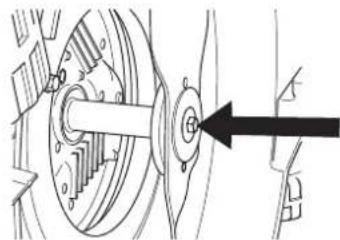

Demontering

- Skru bolten af, som holder kniven.

- Afmonter bolt, spændeskive og tallerkenfjeder.

- Afmonter kniven.

Montering

- Anbring kniven, så æggene vender med rotationsretningen.

- Monter skiven, og spænd bolten godt fast. Bolten skal spændes med et moment på 45-60 Nm.

ADVARSEL! Sørg for god luftventilation ved al brændstofhåndtering.

Benzin

• Brug blyfri kvalitetsbenzin Du kan bruge blyholdig benzin, hvis du ikke kan skaffe blyfri benzin.
• Brug benzin med et oktantal på mindst 77.
• Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres.

Motorolie

Kontrollér olieniveauet, før plæneklipperen startes. Et for lavt olieniveau kan forårsage alvorlige motorskader.

• Anvend JONSERED firetaktsolie for at opnå det bedste resultat og den bedste funktion.
• Hvis JONSERED firetaktsolie ikke er tilgængelig, kan du anvende en anden firetaktsolie af høj kvalitet. Kontakt din forhandler ved valg af olie. Generelt anbefales SAE 30.
• Brug aldrig olie, der er beregnet til totaktsmotorer.

Kontrollér olieniveauet, før plæneklipperen startes. Et for lavt olieniveau kan forårsage alvorlige motorskader.

Olieniveau

Når du kontrollerer olieniveauet, skal plæneklipperen stå på et plant underlag. Sørg for, at tændkablet er taget af tændrøret, inden du åbner oliepåfyldningslåget.

Oliepåfyldningslåget skal være skruet helt til for at give et korrekt indtryk af olieniveauet.

Hvis olieniveauet er lavt, skal du efterfylde med motorolie op til det øverste niveau på oliepinden.

ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand:

Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.

Tank aldrig med motoren i gang.

Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.

Spænd tankdækslet omhyggeligt efter tankning.

Flyt altid maskinen væk fra tankningsstedet inden start.

Tag altid tændkablet af tændrøret, inden du tanker.

Påfyld ikke for meget benzin. Lad der være ca. 35 mm op til tanklåget, så benzinen kan udvide sig.

Tør rent rundt om tankdækslet. Rengør benzin- og olietanken jævnligt. Brændstoffiltret skal udskiftes mindst én gang om året. Urenheder i tankene forårsager driftsforstyrrelser.

Flyt altid maskinen ca. 3 meter fra tankningsstedet inden start.

ADVARSEL! Inden start skal du være opmærksom på følgende:

Start aldrig plæneklipperen, medmindre kniv og alle afskærmninger er monteret. Kniven kan i modsat fald løsne sig og forårsage personskader.

Flyt altid maskinen væk fra tankningsstedet inden start.

Placer maskinen på et fast underlag. Sørg for, at skæreudstyret ikke kan gribe fat i genstande.

Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet.

Kold motor

Tryk fem gange på benzinpumpen, när du starter plæneklipperen første gang. Derefter skal man ved start af kold motor trykke tre gange på benzinpumpen.

LM2148M

Når motoren er varm, behøver man som regel ikke at trykke på benzinpumpen. Hvis motoren er gået i stå, fordi den er kørt tør, fylder man benzin på og trykker tre gange på benzinpumpen.

Start

Sørg for, at tændkablet sidder ordentligt på tændrøret.

Træk motorbremsebøjlen helt imod det øverste håndtag med venstre hånd.

Tag fat i starchåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om hånden.

BEMÆRK! Træk ikke startsnoren helt ud, og slip heller ikke starchåndtaget fra udstrakt stilling. Dette kan give skader på maskinen.

Modellen LM2153 MD er en selvkørende maskine med træk på forhjulene. Træk koblingsgrebet imod dig for at få træk på hjulene.

Stop

Motoren standses ved at slippe motorbremsebøjlen.

På modellen LM2153 MD kobles drevet også fra, när du slipper motorbremsebøjlen.

VEDLIGEHOLDELSE

Vedligeholdelse

ADVARSEL! Inden rengøring, reparation eller inspektion skal du kontrollere, at skæreudstyret er standset helt. Fjern tændrørskablet fra tændrøret.

Tændkablet skal altid tages af tændrøret før reparation, rengøring eller vedligeholdelsesarbejde.

Luftfilter

Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

• Karburatorforstyrrelser
- Startproblemer
• Därlig effekt
- Unødvendig slitage på motorens dele.
- Unormalt højt brændstofforbrug.

Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

Rengøring af luftfilter

LM2148 M

Afmonter skruen, der holder luftfiltret. Pas på, at der ikke falder snavs ned i karburatoren, när luftfiltret løftes af.

Tag luftfiltret af, og kontrollér, at det er intakt. Isæt et nyt luftfilter, hvis det gamle virker defekt.

Vask filtret med flydende rengøringsmiddel og vand. Efter rengøring skal filtret vædes i motorolie.

Sådan gør du:

- Læg filtret i en plastikpose, og hæld ny og ren motorolie i.

- Massér plastikposen for at fordele olien jævnt i filtret. Tryk overflødig olie ud af filtret ned i plastikposen.

Monter filtret i filterkappen, og sørg for, at filterkanten når ud på kappens kant og danner en beskyttende tætning.

Sæt luftkanalen på, og monter låget.

Fastgør luftfiltret på karburatoren med skruen.

Tag luftfiltret af, og kontrollér, at det er intakt. Isæt et nyt luftfilter, hvis det gamle virker defekt.

Rengør filtret ved at slå det imod et plant underlag. Brug aldrig opløsningsmidler med petroleum eller trykluft til at rense filtret.

Sørg for, at luftfiltret slutter helt tæt til filterholderen, når du monterer det.

Tændrør

ADVARSEL! Lyddæmperen er meget varm både under og et stykke tid efter brugen. Rør ikke lyddæmperen, hvis den er varm!

Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet. Hvis tændrøret er

VEDLIGEHOLDELSE

tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,76 mm. Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere.

0,76mm

BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder.

Lyddæmper

Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren. Udstødningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, hvis udstødningsgasserne rettes mod et tørt og brændbart materiale.

Kontrollér regelmæssigt, at lyddæmperen sidder fast i maskinen.

Brug aldrig en maskine med en defekt lyddæmper.

Kniv

ADVARSEL! Benyt altid kraftige arbejdshandsker ved reparation af skæreudstyret. Knivene er ekstremt skarpe og kan nemt give snitsår.

Det er vigtigt, at kniven er skarp og korrekt afbalanceret. Skru bolten af, som holder kniven, og indlevér kniven til et serviceværksted mindst én gång om året til slibning og afbalancering. Et passende tidspunkt herfor er ved klippesæsonens afslutning.

Hvis kniven eller knivfæstet skal udskiftes, skal du samtidigt udskifte knivbolt, spændeskive og tallerkenfjeder.

Når du monterer kniven igen, skal bolten spændes med et moment på 45-60 Nm. Se instruktionerne i afsnittet Montering.

Hvis kniven slår mod fremmedlegemer som sten, rødder eller lignende, glider kniven mod knivfæstet. Derfor kan knivfæstets anlægsoverflade se lidt slidt ud, hvilket er helt i orden. Det er en sikkerhedsforanstaltning, som formindsker risikoen for, at motorakslen bøjes.

Olieskift

Motorolien skal skiftes årligt og for hver 25 arbejdstimer.

Gør følgende ved olieskift:

• Tøm benzintanken ved at køre maskinen tør.
• Fjern tændkablet fra tændrøret.
• Skru oliepåfyldningslåget af.

LM2148M

LM2153MD

- Aftap olien ved at hælde motoren, så olien løber ud gennem påfyldningsrøret.

Plæneklippere med modelbetegnelsen LM2148 M skal altid have tændrøret på det højeste punkt, när plæneklipperen vippes.

Plæneklippere med modelbetegnelsen LM2153 MD skal altid have luftfiltret på det højeste punkt, när plæneklipperen vippes.

Olien kan aftappes fra undersiden ved at løsne olieproppen. Glem ikke at sætte olieproppen på, før der igen fyldes olie på.

Forhør dig på den nærmeste benzintank om, hvor du kan komme af med den overskydende motorolie.

• Påfyld ny motorolie af god kvalitet. Se kapitlet Tekniske data.
• Kontrollér olieniveauet med målepinden på oliepåfyldningslåget.
• Oliepåfyldningslåget skal være skruet helt til for at give et korrekt indtryk af olieniveauet. Hvis olieniveauet er lavt, skal du efterfylde med motorolie op til det øverste niveau på oliepinden.

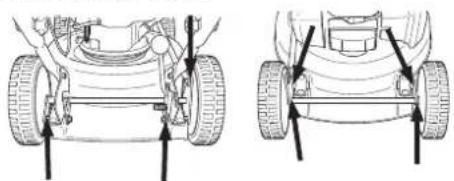

Smøring af klippehøjdejusteringen

De mekaniske dele i klippehøjdesystemet skal smøres regelmæssigt (1 gang ugentligt). Smør klippehøjdesystemet med et par dråber olie.

Sørg for, at hjul og hjulaksler er rene og fri for løv, græs osv. Det er også vigtigt at holde rent omkring gearkassen til drevet.

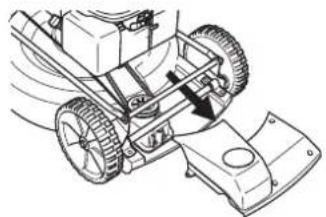

- Afmonter afskærmningen ved at skrue skruerne af.

- Træk derefter afskærmningen ud under stangen og over drivakslen.

- Rengør gearkassen med en børste. Kontrollér også, at drivremmen og remhjulet er fri for defekter som f.eks. revner.

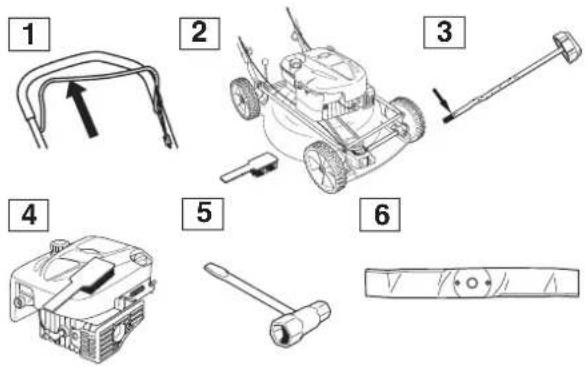

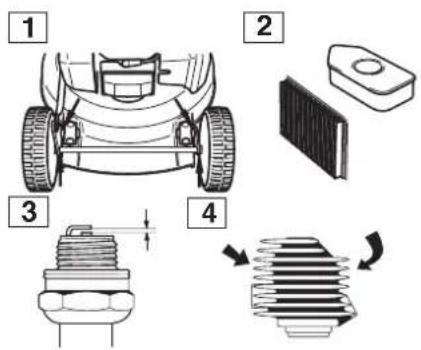

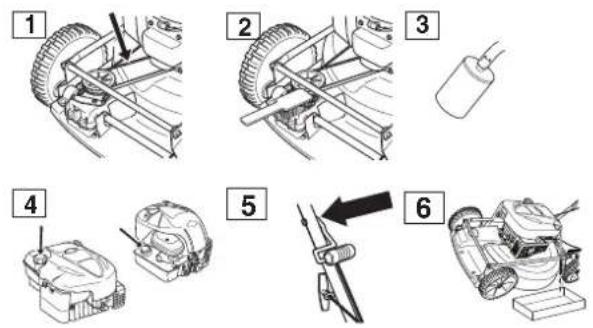

Nedenfor følger nogle generelle vedligeholdelsesinstruktioner.

Dagligt eftersyn

1 Kontrollér, at motorbremsebøjlen fungerer sikkert.
2 Børst plæneklipperen ren for løv, græs og lignende.
3 Kontrollér olieniveauet.
4 Rens startaggregaternes luftindtag. Kontrollér startaggregaterne og startsnoren.
5 Kontrollér, at skruer og møtrikker er spændte.
6 Kontrollér skæreudstyret. Brug aldrig sløve, revnede eller beskadigede knive.

Ugentligt eftersyn

1 Smør klippehøjdesystemet.
2 Rens luftfilteret. Udskift om nødvendigt.
3 Rens tændrøret. Kontrollér, at elektrodeafstanden er 0,7-0,8 mm.
4 Rengør køleribberne på cylinderen.

Månedligt eftersyn

1 Kontrollér, at drivremmen er hel og uden synlige defekter.
2 Rengør gearkassen.
3 Kontrollér brændstofffilteret og brændstofslangen. Udskift om nødvendigt.
4 Rengør brændstoftanken indvendigt.
5 Smør drevreguleringen.
6 Skift motorolie.

TEKNISKE DATA

Tekniske data

	LM2148 M LM2153 MD
Motor
Cylindervolumen, cm^3	190 190
Cylinderdiameter, mm 68,3 68,3
Slaglængde, mm 51,8 51,8
Effekt, kW 3,7 4,4
Tændingssystem
Tændrør NGK - BPR6ES NGK - BPR6ES
Elektrodeafstand, mm 0,76 0,76
Brændstof-/smøresystem
Volumen benzintank, liter 1 1
Volumen olietank, liter 0,60 0,60
Motorolie	SAE 30	SAE 30
Vægt
Plæneklippere med tomme tanke, kg	31	37
Støjemissioner
(se anm. 1)
Lydeffektniveau, målt dB(A)	95	96
Lydeffektniveau, garanteret L_WA dB(A)	96	97
Vibrationsniveauer
(se anm. 2)
Håndtag venstre, m/s^2	5,6 5,3
Håndtag højre, m/s^2	5,8 4,4
Klipning
Klippesystem	BioClip	BioClip
Klippehøjden kan justeres til fem forskellige positioner, mm	28-65	28-65
Klippebredde, mm	48	53
Kniv	Fast	Fast
Drev
Hastighed, km/h	----	4,5

Anm.1: Emission af støj til omgivelserne målt som lydeffekt ( L_WA ) i henhold til Rådets direktiv 2000/14/EF.
Bemærkn. 2: Vibrationer målt i henhold til EN 836:1997/A2:2001

Höörs Plåt, Box 76, SE-243 22, Höör, Sverige, tlf.: [phone], erklærer hermed, at motorplæneklipperne Jonsered LM2148 M og LM2153 MD fra og med serienummer 070200001 og fremad opfylder forskrifterne i RÅDETS DIREKTIV:

• af den 22. juni 1998 "angående maskiner" 98/37/EF.
• af den 3. maj 1989 "angående elektromagnetisk kompatibilitet" 89/336/E∅F samt gældende tillæg.
• af den 8. maj 2000 "angående emission af støj til omgivelserne" 2000/14/EF.

Oplysninger om støjemissioner fremgår af kapitlet Tekniske data.

Udpeget organ: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sweden, har udarbejdet overensstemmelseserklæring nr.01/901/049 - LM2148 M, 01/901/051 - LM2153 MD i henhold til Rådets direktiv 2000/14/EF, tillæg VI.

Höör, den 3. januar 2007

Johan Nihua

Jonsered

1150481-06
