BRUGSANVISNING FR13 JONSERED

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

INDHOLDSFORTEGNELSE

Brugsanvisning til FR 13 og FRM 13 A

Introduktion ....2

Færdsel og transport på almen vej ......2

Bugsering 2

Anvendelse 2

Fremstillingsnummer....3

Forklaring af symbolerne ....4

Sikkerhedsforskrifter 5

Generel anvendelse 5

Kørsel i skråt terræn 6

Børn 7

Vedligeholdelse 7

Funktionerne og deres anvendelse....9

Betjeningsorganernes placering .....9

Gas/choker....10

Regulering af friløbskobling ....10

Parkeringsbremse 10

Hastighedsregulering 11

Løftehåndtag til klippeaggregatet....12

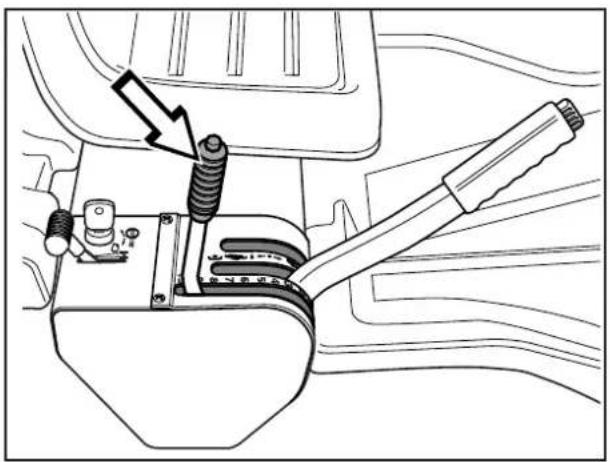

Håndtag til indstilling af klippehøjde....13

Sæde 13

Optankning....13

Kørsel 14

Før start 14

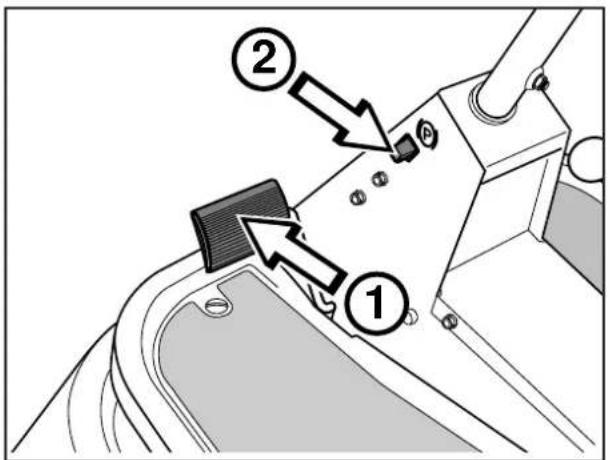

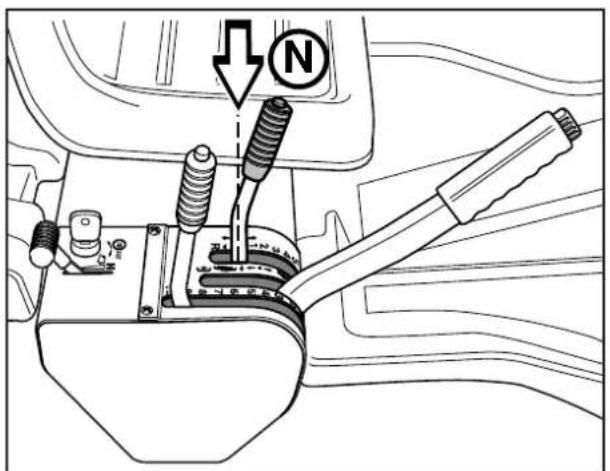

Start motoren 14

Kørsel med plænetraktoren ....14

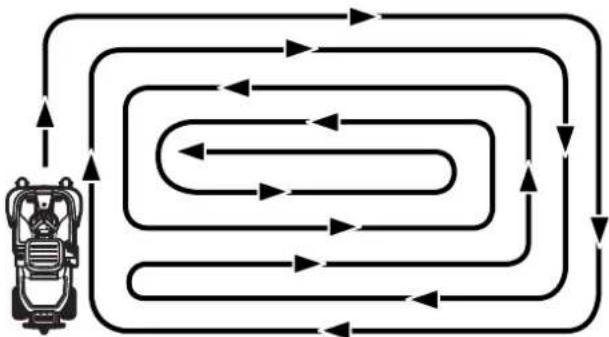

Klipperåd 17

Stop af motoren 18

Regulering af friløbskobling ....18

Vedligeholdelse 19

Vedligeholdelsesskema 19

Demontering af afskærmningerne på plænetraktoren ....20

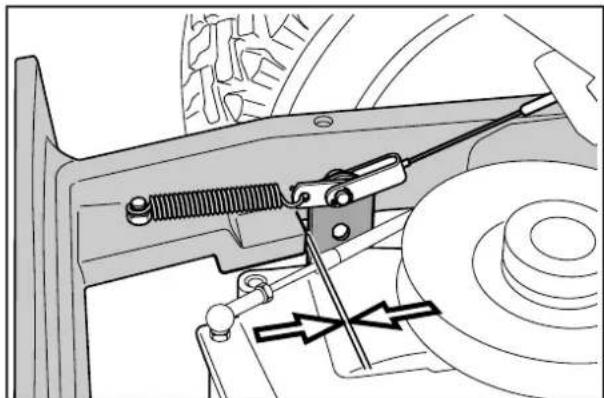

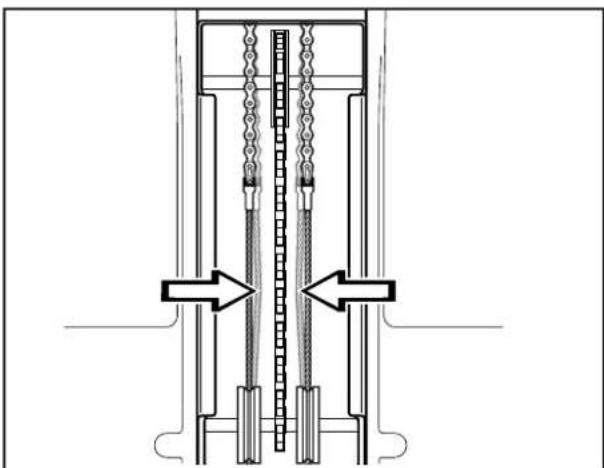

Kontrol og justering af styrekabler ....22

Kontrol og justering af bremse 23

Kontrol og justering af gaskabel....24

Udskiftning af brændstofffilter 24

Udskiftning af luftfilter....25

Kontrol af brændstofpumpens luftfilter 26

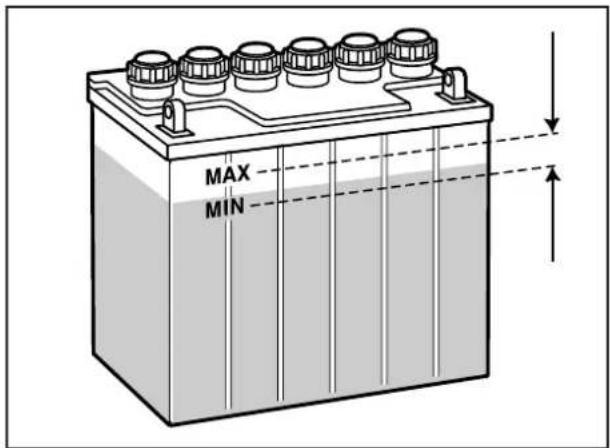

Kontrol af batteriets syreniveau 26

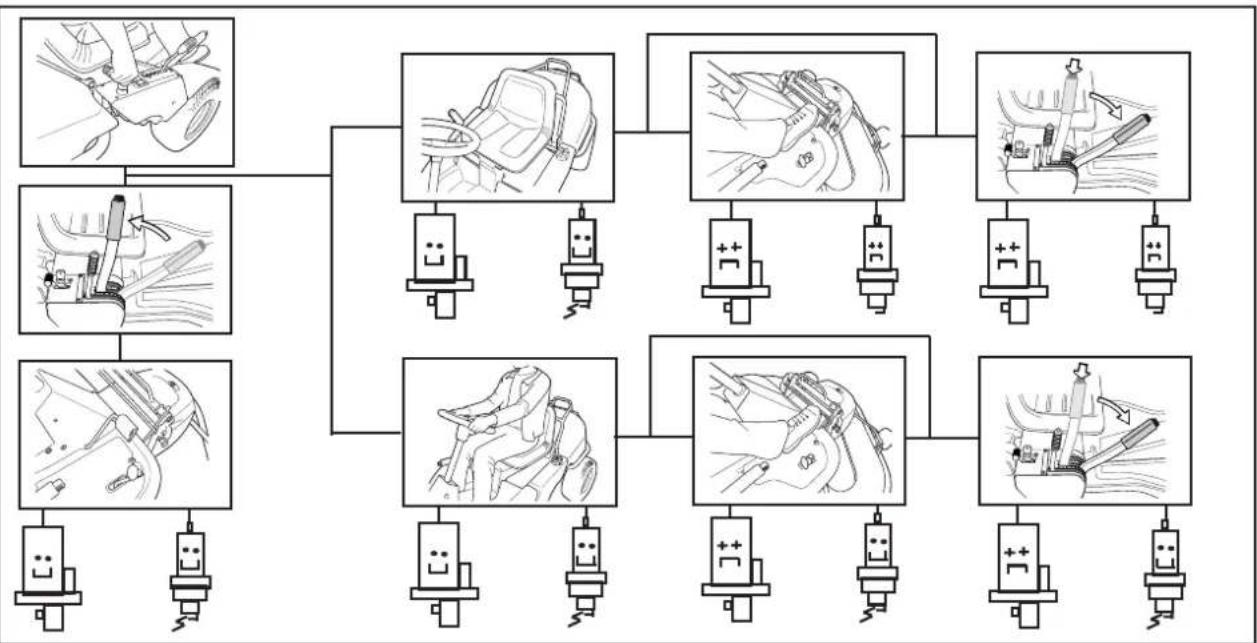

Kontrol af sikkerhedssystemet 27

Kontrol af dæktryk 28

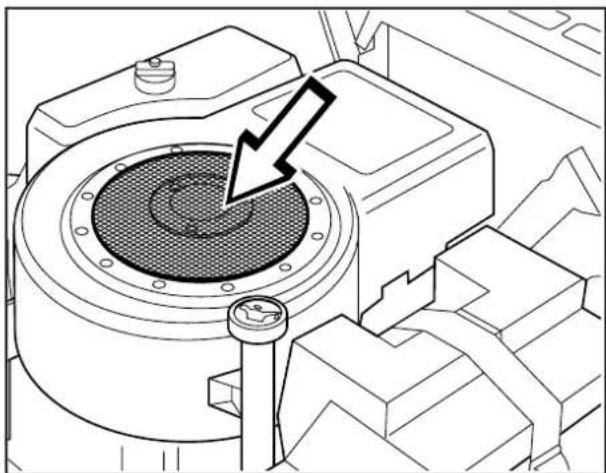

Kontrol af motorens køleluftindtag ......28

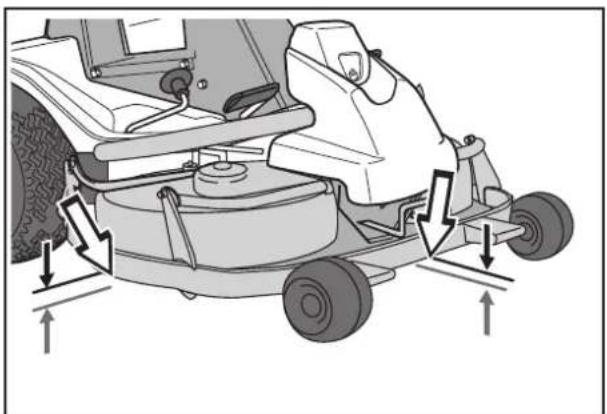

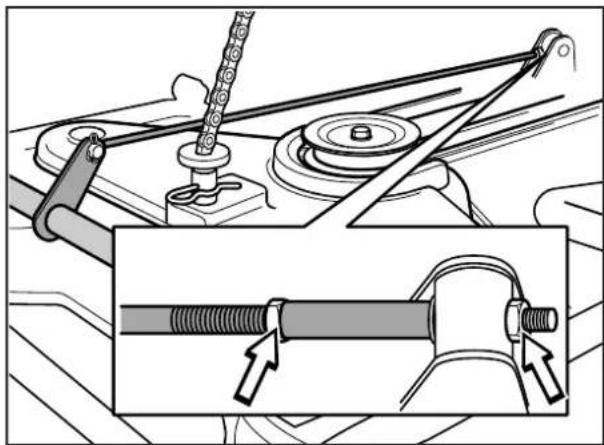

Kontrol og regulering af klippeaggregatets terræntryk....29

Kontrol af klippeaggregatets parallelitet .....29

Justering af klippeaggregatets parallelitet.....30

Kontrol af knivene 34

Udskiftning af not 34

Udskiftning af motorolie 35

Smøring....35

Kontrol af motorens olieniveau 35

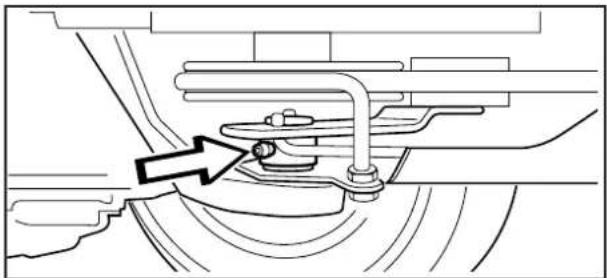

Kontrol af transmissionens olieniveau .....36

Smørring af remstrækker 36

Almen smørring....36

Smøring af forhjulslejer 37

Fejlsøgningsskema.... 38

Opbevaring 39

Vinterkonservering 39

Service 39

Brugsanvisningen læses nøje igennem, så du er klar over, hvordan du skal bruge og vedligeholdelse plænetraktoren, inden den anvendes.

Tak for at du valgte en Front Rider. Front Rider er bygget efter et unikt koncept med frontmonteret klippeaggregat og en patenteret styring på baghjulene.Rideren er bygget til højeste effektivitet selv på små og trange områder. Betjening og hydrostatisk transmission som reguleres med fodpedaler (visse modeller) bidrager også til maskinens præstationer.

Denne brugsanvisning er et værdipapir. Ved at følge dets indhold (anvendelse, service vedligeholdelse osv.) kan Du væsentlig forhøje maskinens livslængde og også dens brugtværdi.

Når du sælger din Rider skal du overlade brugsanvisningen til den ny ejer.

Kørsel og transport på almindelig vej

Kontroller gældende trafikbestemmelser før kørsel og transport på almindelig vej. Under eventuel transport skal du altid anvende godkendte anordninger for tilspænding og sørge for, at maskinen er godt forankret.

Bugsering

Når din maskine er udrustet med hydrostat bør du kun, ved behov, bugsere maskinen yderst korte strækninger og ved lav hastighed ellers er der risiko for at hydrostaten beskadiges.

Formål

Denne maskine er kun beregnet til klipning af almindelige græsplæner og andre ryddede og jævne grundarealer uden fremmedlegemer som f.eks. sten, træstubbe osv. og i forbindelse med tilbehør leveret af forhandleren selv til andre særlige formål, hvor der medfølger instruktioner til tilbehøret. Brug på anden måde anses for at være i modstrid med den beregnede anvendelse. Overensstemmelse med og streng overholdelse af betjeningsbetingelser, serviceeftersyn og reparation, som specificeret af forhandleren, er også en vigtig del af den beregnede anvendelse.

Denne maskine må kun betjenes, serviceres og repareres af personer, der er bekendt med maskinens særlige egenskaber, og som har kendskab til alle relevante sikkerhedsprocedurer.

Regulativer i forbindelse med ulykkestilfælde, alle andre generelt anerkendte regulativer om sikkerhed samt erhvervssygdomme og alle færdselsregler skal hele tiden overholdes.

Producenten har intet ansvar for beskadigelser eller ulykkestilfælde, hvis der er foretaget vilkårlige ændringer ved denne maskine.

INTRODUKTION

God service

Jonsereds produkter sælges verden over og kun i servicerende faghandel. Dette sker for at sikre at Du som kunde får bedst mulige support og service. Inden maskinen blev leveret er maskinen for eksempel kontrolleret og justeret af din forhandler.

Når Du behøver reservedele eller support i servicespørgsmål, garantireklamationer osv. henvender Du dig til:

Denne brugsanvisning tilhører maskine med fremstillingsnummer:	Motor Transmission

Fremstillingsnummer

Maskinens fremstillingsnummer findes angivet på et trykt skilt som er fastsat på venstre side fortil under sædet. På skiltet angives oppe fra:

• Maskinens typebetegnelse.
  • Fabrikantens typenummer.
• Maskinens fremstillingsnummer. Angiv typebetegnelse og fremstillingsnummer ved reservedelsbestilling.

Motorens fremstillingsnummer er stanset på et skilt som er nittet på ventilatorkappen. Skiltet angiver:

• Model.
• Type.
• Kode.

Angiv disse ved reservedelsbestilling.

Transmissionens fremstillingsnummer er angivet på stregkoden, som sidder på forsiden af huset til venstre drivaksel:

• Typebetegnelsen angives over stregkoden og begynder med bogstavet "K".
• Fremstillingsnummeret angives over stregkoden og begynder med "s/n".
• Fabrikantens typenummer angives under stregkoden og begynder med "p/n".

Angiv typebetegnelse og fremstillingsnummer ved reservedelsbestilling.

FORKLARING AF SYMBOLERNE

Symbolerne findes på plænetraktoren og i brugsanvisningen.

Se nøje på dem og husk deres betydning.

Læs brugsanvisningen.

Bakgear Frigear Hurtig Langsom Motor stop Batteri Choker Brændstof

START

Olietryk Klippehøjde Baglæns Fremad Tænding Hydrostatisk frihjul

Brug høreværn

Kobling til

Kobling fra

Parkeringsbremse

Bremse

Kobling

Advarsel

Støjniveau

Advarsel! Roterende knive

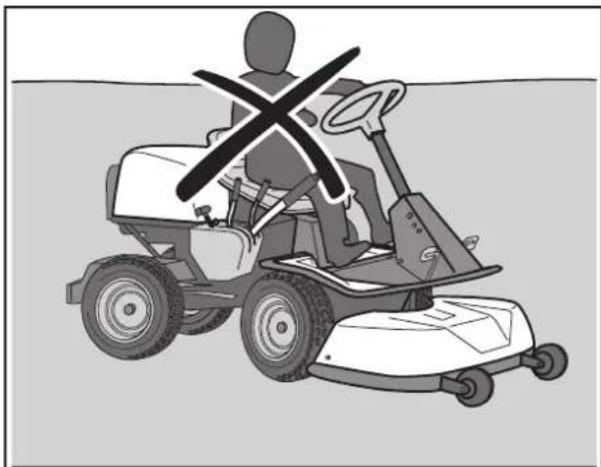

Advarsel! Plænetraktoren kan vælte

Brug aldrig plænetraktoren, hvis der er mennesker – især børn – eller husdyr i nærheden af maskinen

Kør aldrig med passagerer på plænetraktoren eller på tilkoblede redskaber

Foden eller hånden må ikke komme under afskærmningen, mens motoren kører

Kør meget langsomt uden klippeaggregat


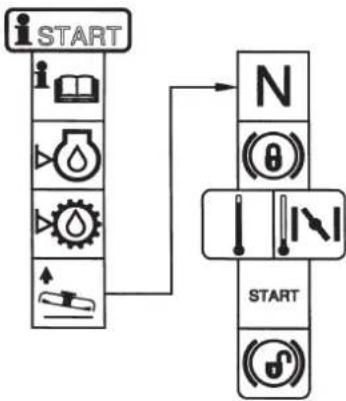

Startinstruktion
Læs brugsvejledningen
Kontrollér motorens olieniveau
Kontrollér hydrostatens olieniveau
Løft klippeaggregatet
Sæt gearskifte/hydrostatpedal i
neutral
Brems

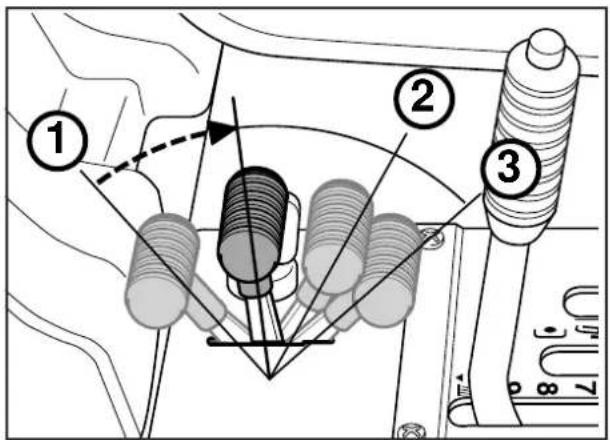

Er motoren kold, anvendes choker Start motoren
Parkeringsbremsen frigøres inden
kørsel startes

Hastighedsreguleringspedal fremad
Frigear
Hastighedsreguleringspedal tilbage

Sluk motoren og fjern tændkablet før reparation eller vedligeholdelse

SIKKERHEDSFORSKRIFTER

Vejledningen er til for din sikkerheds skyld. Læs den nøje igennem.

Dette symbol betyder at vigtige sikkerhedsforskrifter skal fremhæves. Det gælder din sikkerhed og plænetraktorens driftssikkerhed.

Generel anvendelse:

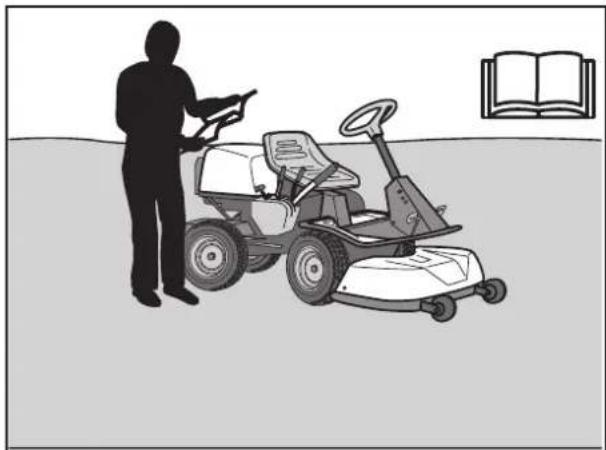

• Lær styre- og betjeningsfunktionerne og hvordan man standser hurtigt.
• Læs samtlige instruktioner i brugsanvisningen og på plænetraktoren, inden den startes, vær sikker på at du forstår dem og følg dem derefter.
• Plænetraktoren må kun anvendes af voksne, som er fortrolig med den.
• Brug godkendte sikkerhedsbriller eller heldæk-kende ansigtsskærm under montagearbejde og kørsel.
• Brug aldrig plænetraktoren uden fodtøj. Brug altid kraftige sko, helst med stålkappe.
• Brug aldrig løstsiddende beklædning, som kan komme til at sidde fast i bevægelige dele.

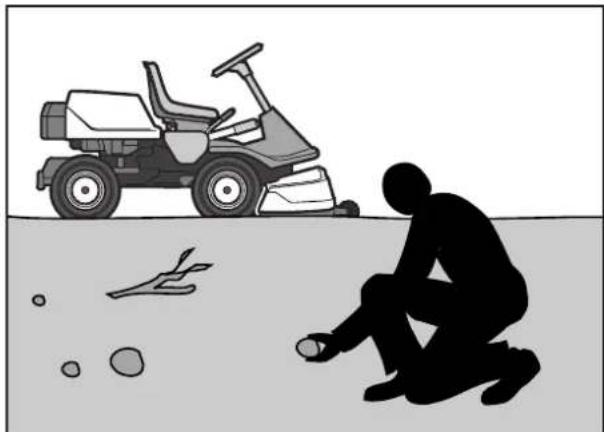

• Klippearealet oprenses for genstande som sten, legetøj, tråd og lignende, som kan fanges af knivene og slynges af sted.
• Kontrollér at der ikke er færdsel på arealet, inden du starter på klipningen.
• Stands plænetraktoren, hvis nogen kommer ind i arbejdsområdet.

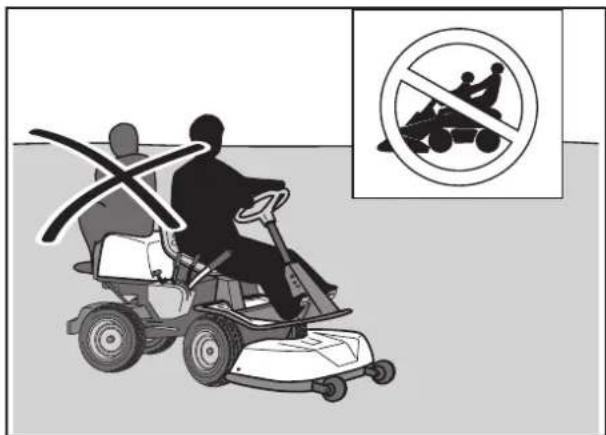

• Tag aldrig passagerer med.
• Klip ikke baglæns, med mindre det er absolut nødvendigt.
• Kig altid ned og bagud før og under bakkørsel.
• Pas på udkastet og sigt ikke på nogen personer.
  • Gå ned i fart, inden du drejer.
• Plænetraktoren må aldrig efterlades uden opsyn, mens motoren er i gang. Knivene standses, parkeringsbremsen trækkes, motoren stoppes og tændingsnøglen fjernes, før du forlader plænetraktoren.
• Stands knivene, när du ikke slår græs.
• Klip kun i dagslys eller hvis der er god kunstig belysning.
• Brug aldrig plænetraktoren, hvis du er påvirket af alkohol, narkotika eller visse medikamenttyper.

Læs brugsanvisningen, inden du starter plænetraktoren.

Området renses for sten o. lign. inden græsset slås.

Tag aldrig passagerer op.

ADVARSEL!

Plænetraktoren kan amputere hænder, fødder og slynge genstande væk. Tilsidesættelse af sikkerhedsforskrifterne kan medføre alvorlige skader.

SIKKERHEDSFORSKRIFTER

- Pas på trafikken, när du arbejder tæt ved en vej eller skal krydse den.

- Pas på at knivene ikke rammer, när du kører rundt omkring en fast genstand. Kør aldrig forsætligt hen over ukendte genstande.

- Plænetraktoren er en tung maskine og kan forvolde meget alvorlige kvæstelser. Vær meget forsigtig, når den af- eller qålæsses en anhænger eller lastbil.

- Vær forsigtig, når du bruger plænetraktoren som trækker eller bruger tungt udstyr.

a. Brug kun godkendte trækkroge og trækstang.

b. Begræns lasten til det, som du er sikker på, du kan håndtere.

c. Lad vær med at køre snævre sving. Pas på när du bakker.

d. Brug modvægte eller hjulvægte, när det anbefales i brugsanvisningen.

Kørsel i skråt terræn

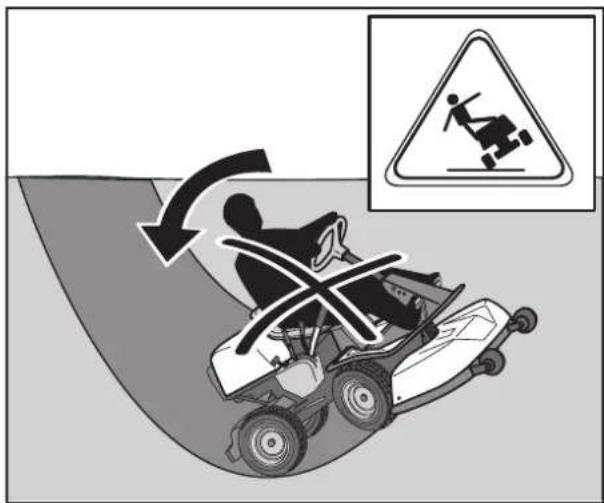

Kørsel i skråt terræn er en af de operationer, hvor risikoen er størst, for at føreren mister kontrollen eller plænetraktoren vælter. Sådanne hændelser kan medføre svære personskader eller ulykker med dødelig udgang. Skråninger og skråt terræn kræver ekstra forsigtighed. Hvis ikke du kan bakke op ad skråningen eller du føler dig usikker, så lad være med at slå græsset der.

Gør sådan

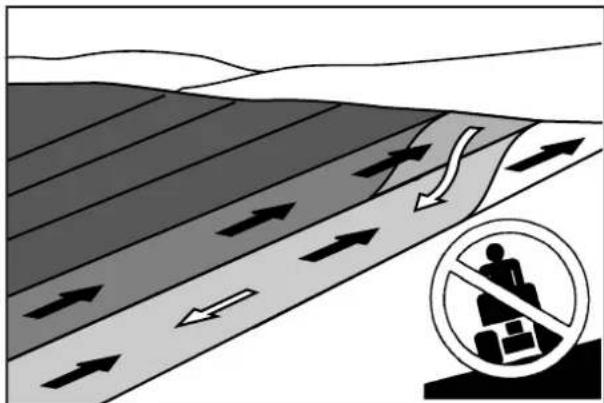

- Græsset slås opad og nedad, ikke parallelt med skråningen.

- Pas på og kør ikke hen over render, huller og knolde. I ujævnt terræn kan plænetraktoren lettere vælte. Høit græs kan skjule forhindringer.

- Kør langsomt. FR 13: Vælg et lavt gear, så du ikke behøver standse og skifte gear. Plæne-traktorens motorbremse virker også bedre i lavt gear.

- Følg producentens anvisninger med hensyn til hjulvægte eller modvægte for at forbedre stabiliteten.

• Vær meget forsigtig med ekstraudstyr, som kan forandre plænetraktorens stabilitet.

- Kør altid jævnt og langsomt i skråt terræn. Lad være med at udføre pludselige ændringer af hastighed eller retning.

- Lad være med at starte motoren i skråt terræn. Hvis dækkene begynder at skride, stands knivene og kør langsomt ned ad skråningen.

- Undgå unødvendige sving i skråt terræn. Er det nødvendigt, drej langsomt og gradvis nedad, hvis det er muligt.

Vær ekstra forsigtig, när du kører i skrånende terræn.

Skråninger slås opad og nedad, ikke parallelt med hældningen.

SIKKERHEDSFORSKRIFTER

• Lad være med at slå græs tæt ved kanter, grøfter eller dæmninger. Plænetraktoren kan pludselig vende rundt, hvis et hjul kommer over kanten af en grøft el. lign., eller hvis kanten giver efter.
• Lad være med at slå vådt græs. Græsset er glat og dækkene kan miste grebet, så plænetraktoren glider.
• Lad være med at prøve på at stabilisere plæne-traktoren ved at satte en fod på jorden.

Børn

Der kan indtræffe tragiske ulykker, hvis føreren ikke er opmærksom på børn i nærheden. Børn tillokkes ofte af plænetraktorer og græsslåning. Gå aldrig ud fra at børn bliver stående, hvor du sidst så dem.

• Hold børn borte fra klippeområdet og under nøje opsyn af en anden voksen.
• Vær opmærksom og stands plænetraktoren, hvis der kommer børn ind i arbejdsområdet.
• Kontrollér bagud og nedad om der er små børn, før og under bakning.
• Tag aldrig børn med som passager. De kan falde af traktoren og slå sig meget slemt eller være i vejen for risikofri manøvrering af plæne-traktoren.
• Lad aldrig børn køre eller betjene plæne traktoren.
• Vær ekstra forsigtig ved hjørner, buske, træer eller andre genstande, som skærmer for det fri overblik.

Vedligeholdelse

- Benzin og benzindampe er giftige og meget brandfarlige. Vær yderst forsigtig, når der arbejdes med benzin.

a. Brændstoffet opbevares udelukkende i beholdere, som er godkendt til dette formål.
b. Fjern aldrig brændstofdækslet og start aldrig påfyldningen af benzin, mens motoren stadig kører. Motoren skal være afkølet, inden der påfyldes brændstof.
Ryg ikke. Påfyld ikke benzin i nærheden af gnister eller åben ild.
c. Brændstof må ikke påfyldes i lukkede rum.
d. Er der konstateret lækage i brændstof- systemet, må motoren ikke startes, før lækagen er afhjulpet.
e. Plænetraktoren eller brændstofbeholdere må ikke henstå indendørs, hvor der findes åben ild, som fx i kedelrum, eller ved elektrisk udstyr, som kan fremkalde gnister.

- Kontrollér brændstofniveauet før hver anvendelse og sørg for at der er plads til at brændstoffet kan udvide sig, da varmen fra motoren og solen ellers kan få brændstoffet til af udvide sig så meget, at det løber over.

Børn holdes bort fra området, hvor græsslåningen foregår.

Børn må ikke køre eller betjene plænetraktoren.

Brændstof må aldrig påfyldes i lukkede rum.

SIKKERHEDSFORSKRIFTER

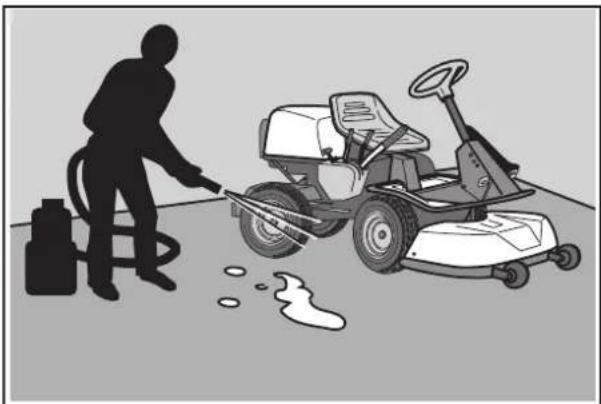

- Undgå overfyldning. Hvis der er spildt benzin på plænetraktoren, skal benzinen aftørres, og der skal ventes på, at alle benzinstænk er fordampet, inden motoren startes. Skift tøjet, hvis der spildt benzin på det.

- Vær meget forsigtig ved håndtering af batterisyre. Syrestænk på huden kan medføre alvorlige ætsningsskader. Har du fået syrestænk på huden, skylles omgående grundigt med vand. Syrestænk i øjnene kan medføre blindhed, kontakt lægen.

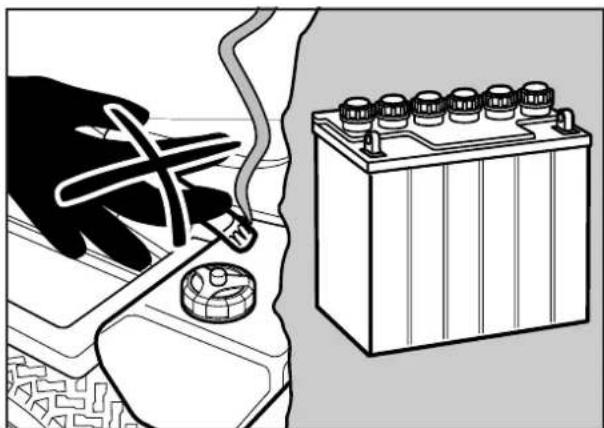

- Pas på, når batteriet skal vedligeholdes. I batteriet dannes eksplosivt gas. Der må ikke arbejdes med batteriet, hvis der ryges eller der er åben ild eller risiko for gnister i nærheden. Batteriet kan eksplodere og forvolde alvorlige personskader.

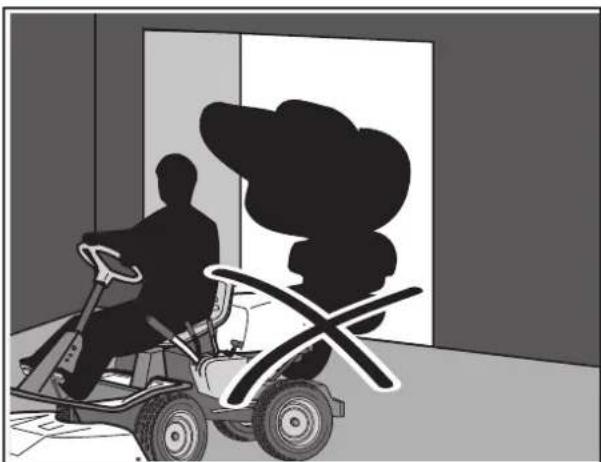

- Plænetraktoren må aldrig køres ind i lukkede rum. Udstødningen indeholder kulilte, en lugtfri, giftig og livsfarlig gasart.

- Sørg for at bolte og møtrikker, især holdeboltene for knivene, er tilspændt korrekt og at udstyret er i god stand.

- Sikkerhedsudstyret må ikke modificeres. Kontrollér regelmæssigt, at udstyret fungerer. Plænetraktoren må ikke bruges med defekte eller manglende sikkerhedsudstyr.

- Regulatorens indstilling må ikke ændres og motoren må ikke overbelastes.

- Sørg for at reducere brandfaren. Plænetraktoren rengøres for græs, løv og andre rester, som sidder fast i den. Lad plænetraktoren køle af, inden den hensættes til opbevaring.

- Udstyret standses og kontrolleres, hvis du har påkørt en genstand. Er det beskadiget, skal det repareres, inden plænetraktoren startes igen.

- Der må aldrig udføres justeringer med kørende motor.

- Maskinens sikkerhedsafprøvning og godkendelse gælder kun med det udstyr, som er leveret eller anbefalet af producenten.

- Knivene er skarpe og kan give skæresår. Knivbladene omvikles, eller brug beskyttelseshandsker, når du skal arbejde ved dem.

- Bremserne funktionskontrolleres regelmæssigt og justeres og vedligeholdes efter behov.

Rygning er forbudt i nærheden af batteri eller brændstof.

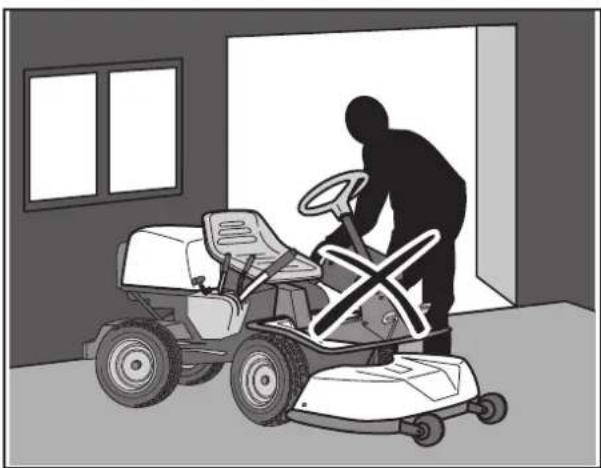

Plænetraktoren må aldrig køres ind i et lukket rum.

Plænetraktoren rengøres regelmæssigt for græs, løv o. lign.

PRASENTATION

Præsentation

Det glæder os, at du har valgt et udmærket kvalitetsprodukt.

I denne brugsanvisning beskrives to modeller, som er forsynet med motorer på 12,5 hk fra Briggs & Stratton.

FR 13 har en gearkasse af typen "inline" med 5 fremadgående gear og et bakgear.

På FRM 13 A sker krafttransmissionen via en hydrostatisk gearkasse med trinløs variation af hastigheden.

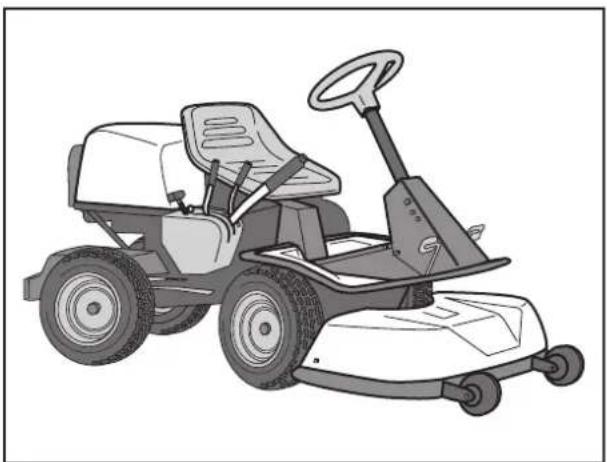

Placering af reguleringsanordninger

1. Tændingslås
2. Gas/choker
3. Indstilling af klippehøjde
4. Løftehåndtag
5. Hastighedsregulering for bakning (kun FRM 13 A)
6. Hastighedsregulering for kørsel fremad, FRM 13 A Parkeringsbremse på FR 13

7. Parkeringsbremse på FRM 13 A Koblingspedal på FR 13

8. Spærreknap for parkeringsbremse (venstre side på FRM 13 A, højre side på FR 13)

9. Indstilling af sæde.

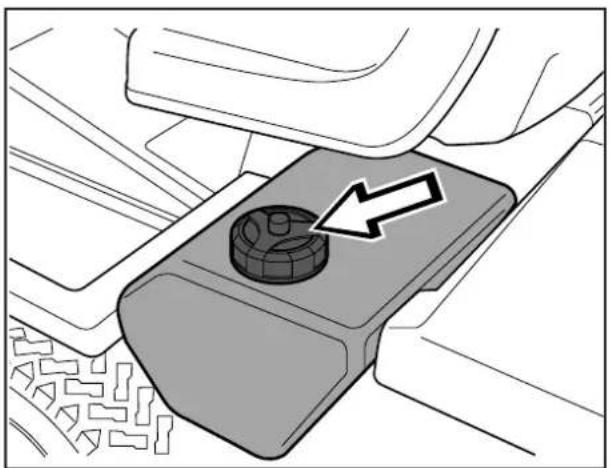

10. Dæksel til brændstoftank

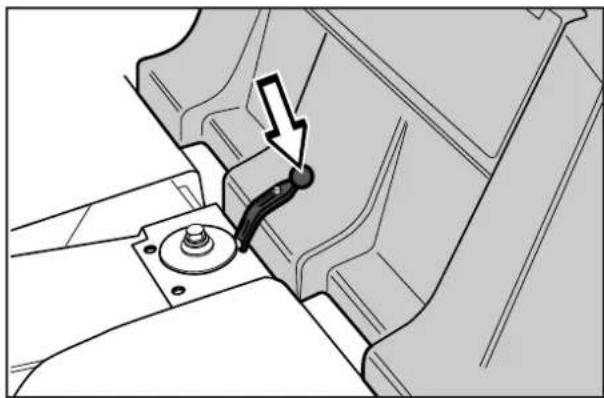

11. Lås til motorhjelm (under sædet)
12. Håndtag for udkobling af fremdrift (kun FRM 13 A)
13. Gearhändtag på FR 13

PRAÉSENTATION FR 13

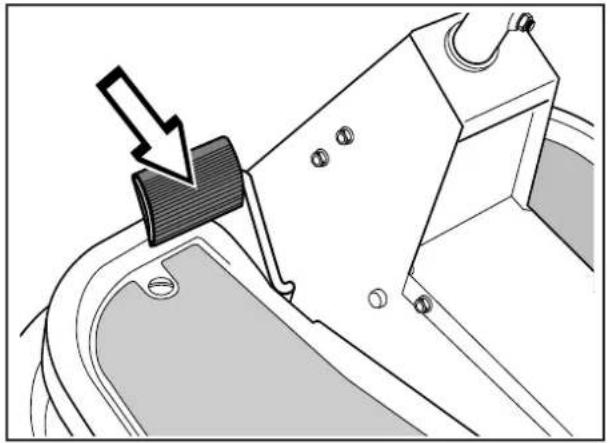

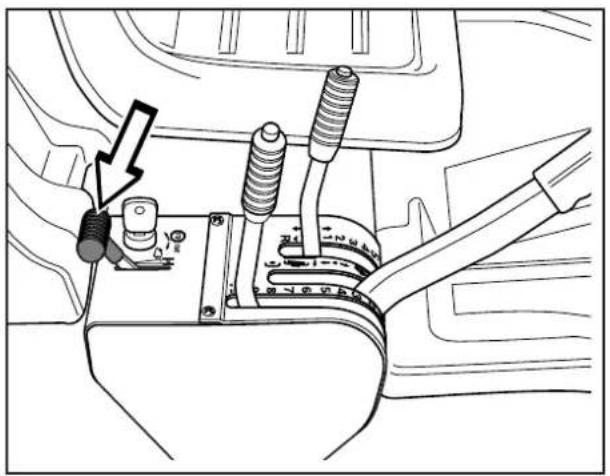

Gas og choker

Med gashåndtaget reguleres motorens omdrejningstal og dermed også knivenes rotations-hastighed.

Håndtaget bruges også til aktivering af chokerfunktionen. Når chokerfunktionen kobles til, tilføres motoren en federe blanding af brændstof og luft, så koldstart bliver nemmere.

Koblingspedalen frikobler motoren og stopper fremdriften Knivenes drift påvirkes ikke af koblingspedalen.

Bremsepedalen aktiverer en skivebremse, som er placeret på gearkassen og bremser drivhjulene. Ved opbremsning trædes også på koblingspedalen, for at få den bedste bremseeffekt.

Bremsepedalen fungerer også som parkeringsbremse, hvis spærreknappen trykkes ind samtidigt med, at der trædes på pedalen.

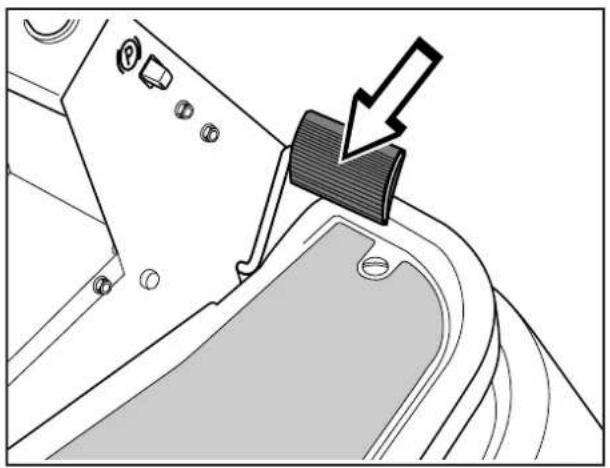

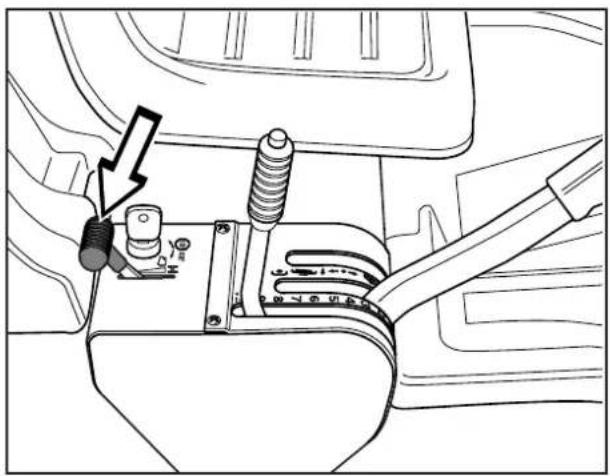

Håndtaget bruges også til aktivering af chokerfunktionen. Når chokerfunktionen kobles til, tilføres motoren en federe blanding af brændstof og luft, så koldstart bliver nemmere.

Hastighedsregulering

Plænetraktorens hastighed reguleres trinløst med to pedaler. For kørsel fremad anvendes pedal (1) og for bakkørsel pedal (2).

ADVARSEL!

Parkeringsbremsen aktiveres på følgende måde:

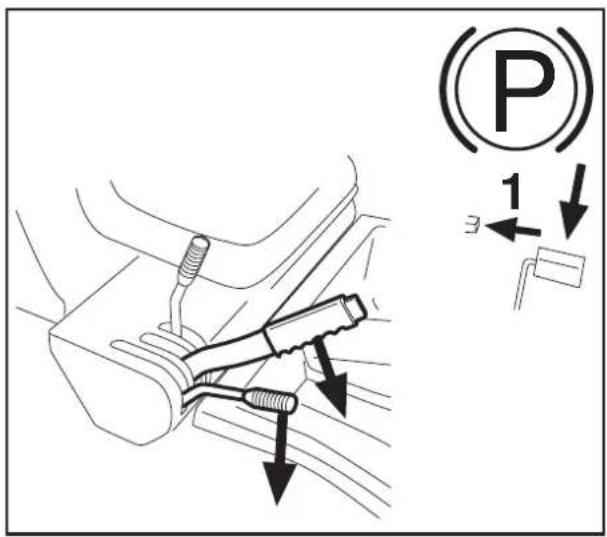

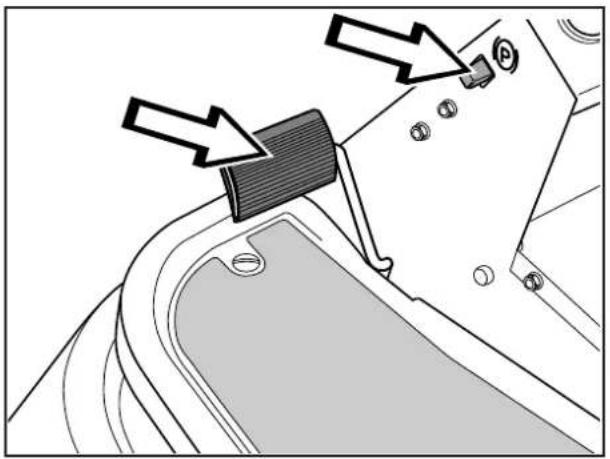

1. Bremsepedalen trædes.
2. Spærreknappen på ratstammen trykkes ind.
3. Bremsepedalen slippes mens knappen holdes indtrykket.

Parkeringsbremsens spærre udkobles automatisk, när bremsepedalen trædes.

FR 13 har et klippeaggregat med bagudkast, dvs. græsafklippet kastes ud bag klippeaggregatet.

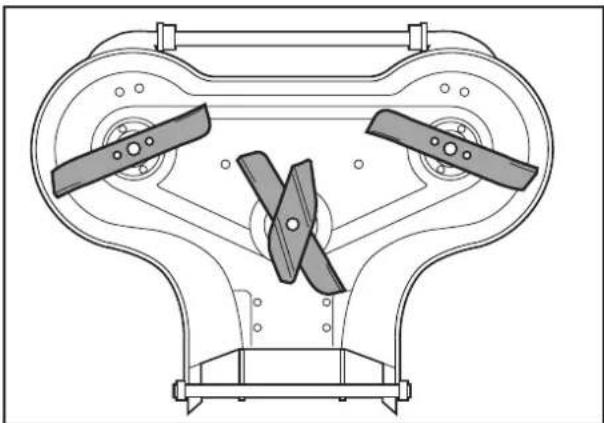

FRM 13 A er forsynet med et 2-knivs BioClip-aggregat.

Løftehåndtag til klippeaggregatet

Løftehåndtaget bruges til at stille klippeaggregatet i enten transport- eller klippeposition.

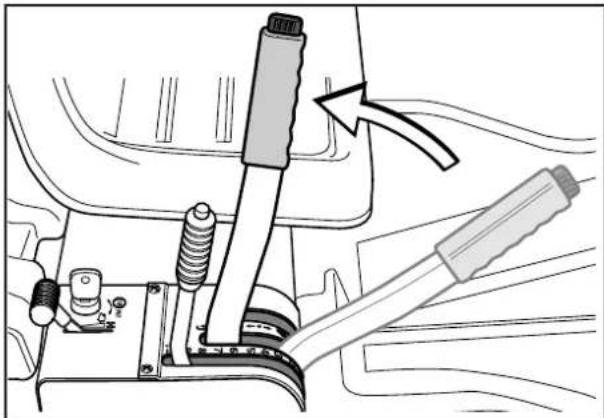

Når håndgrebet trækkes tilbage, løftes aggregatet, og knivene holder automatisk op med at rotere (transportposition).

Når spærreknappen trykkes ind, og håndgrebet føres fremad, sænkes aggregatet, og knivene begynder automatisk at rotere (klippeposition).

Håndtaget kan også anvendes til midlertidig regule- ring af klippehøjden ved fx en mindre forhøjning i græsplænen.

Klippeaggregatet sænkes (klippeposition)

PRASENTATION

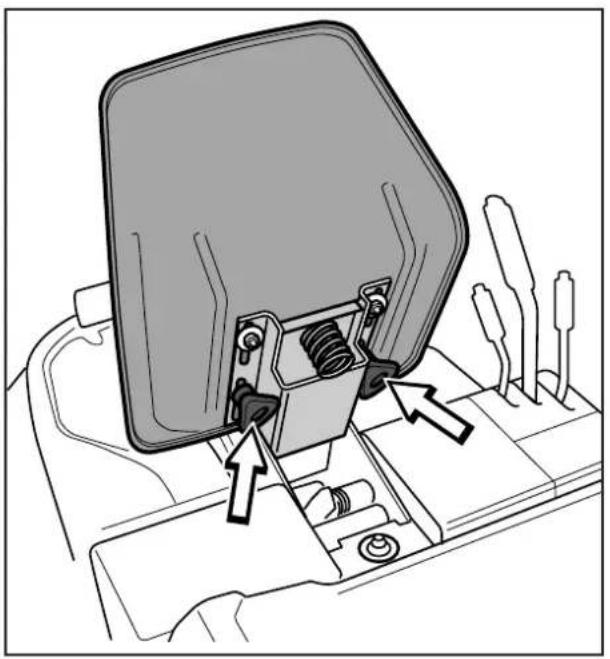

Håndtag for indstilling af klippehøjde

Med dette håndtag reguleres klippehøjden i 9 forskellige positioner.

Aggregat med bagudkast, 40-90 mm. BioClip-aggregat, 45-95 mm.

Sædet er hængslet i forkanten og kan vippes fremad.

Sædet kan også justeres i længden.

Løsn håndtagene under førersædet og justér det fremad eller bagud til ønsket position.

Derefter fastlåses indstillingen med håndhjulene.

Motoren skal køres med laveste 85-oktan blyfri benzin (ikke olieblandet). Miljøtilpasset alkylatbenzin f.eks. af mærket Aspen kan med fordel anvendes.

ADVARSEL!

Benzin er yderst brandfarligt, vær forsigtig og påfyld benzin i det fri (se sikkerhedsforskrifterne).

• Sikkerhedsforskrifterne og informationen om betjeningsgrebenes placering og funktioner gennemlæses, før plænetraktoren startes (se siderne 5–13).
• Den daglige vedligeholdelse gennemføres før starten (se vedligeholdelsesskema på side 19). Sædet indstilles i ønsket position.

Start af motoren

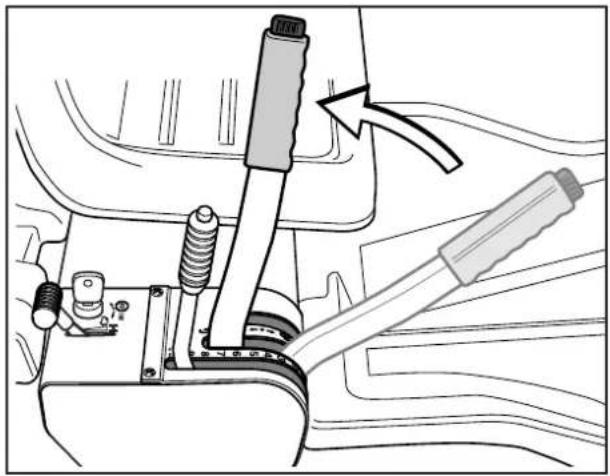

1. Klippeaggregatet løftes ved at trække håndtaget bagud indtil stop (transportposition).

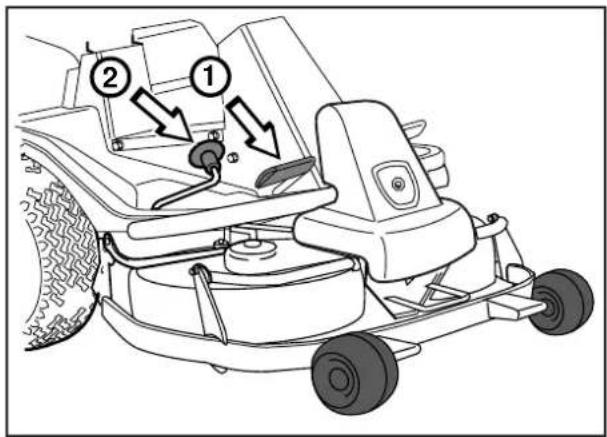

1. Aktivér parkeringsbremsen. Det gøres på følgende måde:

• Bremsepedalen trykkes ned (1).
- Spærreknappen på ratstammen trykkes ind (2).
- Bremsepedalen slippes, mens knappen holdes indtrykket.

Bremsepedal og spærreknap er placeret i højre side på FR 13.

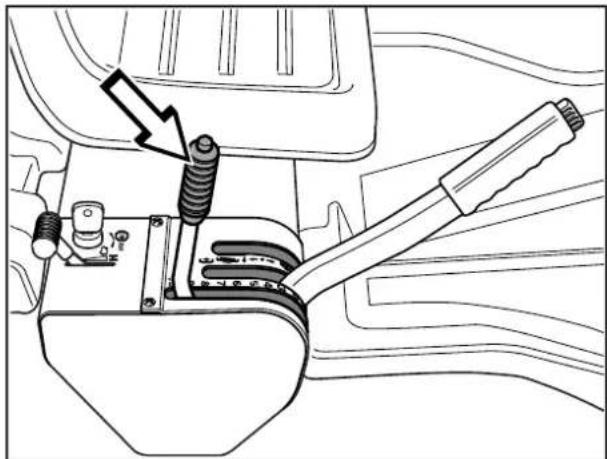

Tryk ikke bakgearsspærringen ind på håndtaget ved skift til neutral. Startspærrefunktionen vil ellers blive aktiveret.

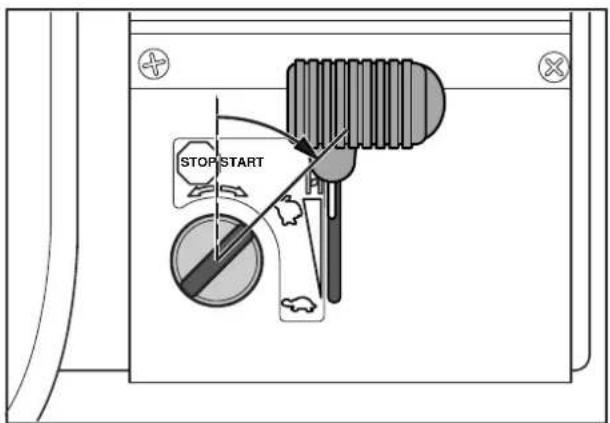

1. Gashåndtaget stilles midt imellem position 1 og 2.

1. Tændingsnøglen drejes til start.

Startmotoren må ikke køres længere end ca. 5 sekunder ad gangen. Starter motoren ikke, vent ca. 10 sekunder inden næste startforsøg.

K∅RSEL

1. Når motoren er startet, slippes tændingsnøglen, så den går tilbage i neutral-position.

Gashåndtaget skubbes frem til det ønskede motoromdrejningstal. Ved græsslåning bruges 3/4 af fuld gas.

ADVARSEL!

Motoren må aldrig køres i lukkede rum, indendørs eller hvor der er dårlig ventilation. Udstødningen indeholder giftige kulilte.

Kørsel med plænetraktoren

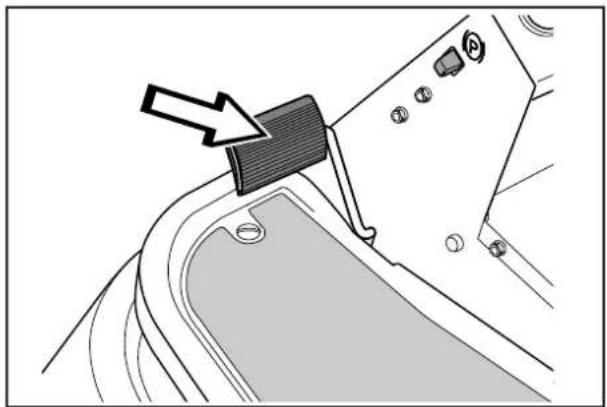

1. Parkeringsbremsen frigøres ved at træde bremsepedalen ned.

Tryk forsigtigt en af pedalerne ned, indtil den ønskede hastighed er nået.

Ved fremadkørsel trædes på pedal (1) ned og under bakning trædes på pedal (2).

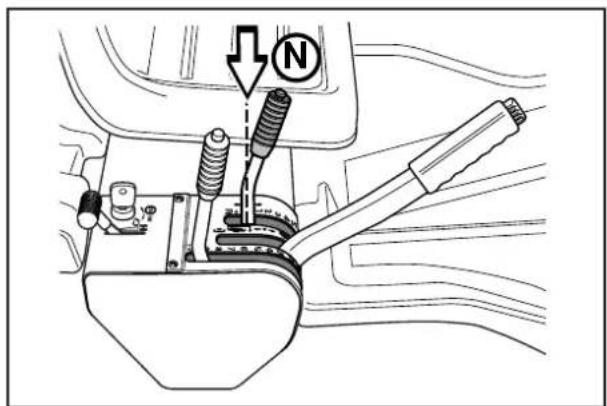

Motorens sættes i frigear og sættes derefter til ønsket gear. For at sætte den i bakgear skal spærreknappen trykkes ind.

• Gear 1-4 bruges til græsslåning

• Gear 4-5 bruges til transport

Motoren kan startes uafhængigt, hvilket gear den står i.

Fremadgående gearskift må ikke ske, mens plænetraktoren kører.

Motoren skal sættes i frigear, før der skiftes til nyt gear.

Plænetraktoren standses før skift mellem fremad- og bakgear, ellers kan gearkassen beskadiges.

Brug aldrig unødig kraft for at skifte gear. Hvis du ikke kan komme i det nye gear direkte, slippes koblingen og trædes ned igen.

Derefter kan du prøve at skifte gearet igen.

K∅RSEL

1. Den ønskede klippehøjde (1–9) vælges med højdevælgeren.

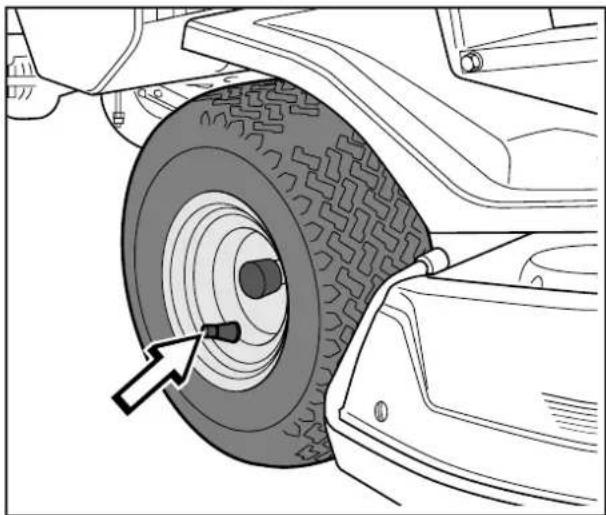

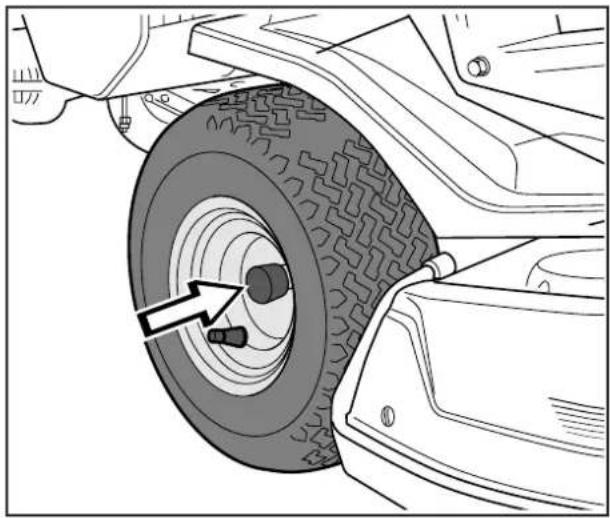

For at få en jævn klippehøjde, er det vigtigt af dæktrykket i begge forhjul er ens (60 kPa).

1. Spærreknappen på løftehåndtaget trykkes ind og klippeaggregatet sænkes.

VIGTIG INFORMATION

Drivremmenes levetid forlænges betydeligt, hvis motoren kører i lave omdrejninger, när knivene tilkobles. Derfor bør du først give gas, när klippeaggregatet er blevet sænket ned i klippeposition.

Klipperåd

• Sten og andre faste forhindringer lokaliseres og afmærkes, så de ikke bliver påkørt.
• Start med stor klippehøjde og gå ned, indtil det ønskede resultat er nået.
• Græsset slås pænest med høje motoromdrejninger (knivene roterer hurtigt) og lav hastighed (plænetraktoren kører langsomt). Er græsset ikke altfor langt og tæt, kan kørehastigheden øges hhv. motoromdrejningstallet sænkes, uden at resultatet bliver synligt dårligere.

Græsslåningsmønster

• Plænen bliver flottest, hvis den slås ofte. Slåningen bliver mere ensartet og det afklippede græs fordeles mere jævnt over hele arealet. Det totale tidsforbrug bliver ikke større, fordi du kan vælge en højere kørehastighed, uden at resultatet bliver dårligere.
• Lad være at slå vådt græs. Resultatet bliver dårligere, fordi hjulene synker ned i jorden, när plænen er våd.
• Hver gang klippeaggregatet har været i brug, skal det spules rent med vand underneden, brug ikke højtrykssprøjte. Klippeaggregatet skal i så fald sættes i servicestilling.
• Når BioClip-aggregatet anvendes, skal man sørge for, at klippeintervallet ikke er for langt.

ADVARSEL!

Plænen renses for sten og andre genstande, som kan slynges væk af knivene.

ADVARSEL!

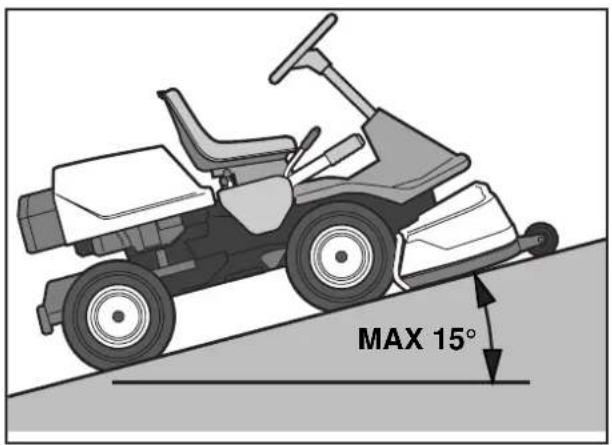

Plænetraktoren må aldrig køres i terræn, som hælder mere end 15°. Skråninger klippes opad og nedad, aldrig på tværs. Undgå pludselige retningsændringer.

1. Træd på parkeringsbremsen.
2. Gashåndtaget skubbes 3/4 frem mod fuld gas.
3. Motoren frikobles og 1. gear lægges i.
4. Koblingen slippes forsigtigt.
5. Når motoren begynder at trække, slippes parkeringsbremsen.

Stop af motoren

Motoren må gerne gå i tomgang i et minut for at få sin normale arbejdstemperatur, inden den standses, hvis den har været ud for hård belastning med høj temperatur til følge.

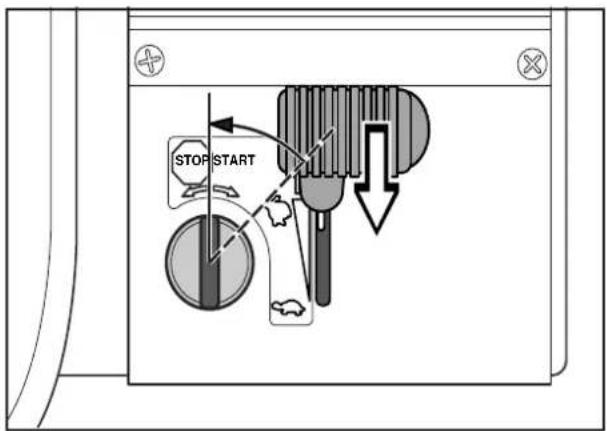

1. Klippeaggregatet løftes op ved at trække håndtaget bagud til endepositionen.

2. FR 13: Sliup speederen og før gearvælgeren til neutral "N" uden at trykke bakgearsspærringen ind. Drej tændingsnøglen til position "STOP".

FRM 13 A: Træk gasreguleringen tilbage og drej tændingsnøglen til position "STOP".

1. Når plænetraktoren står stille trædes på parkeringsbremsen samtidigt med, at spærreknappen trykkes ind.

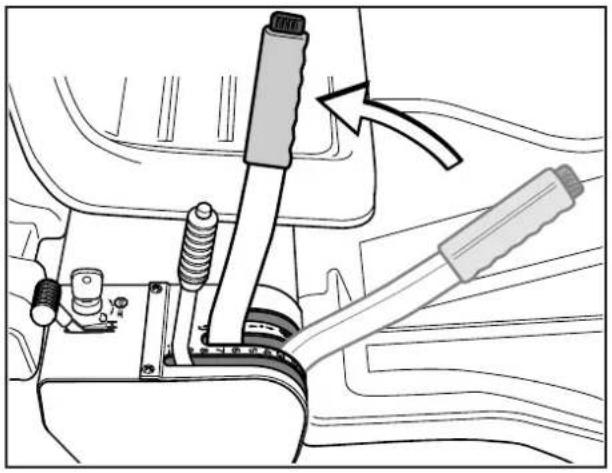

Frigear - FRM 13 A

For at kunne flytte plænetraktoren med slukket motor, skal frigearhåndtaget trykkes ned flyttes fremad.

Vedligeholdelsesskema

Nedenfor en liste over den vedligeholdelse, som skal udføres på plænetraktoren. De vedligeholdelses-arbejder, som ikke er beskrevet i nærværende brugsanvisning, skal udføres af et autoriseret serviceværksted.

Vedligeholdelse	Side	Daglig vedlige-holdelse før start	Vedligeholdelsesinterval i timer
			25	50	100

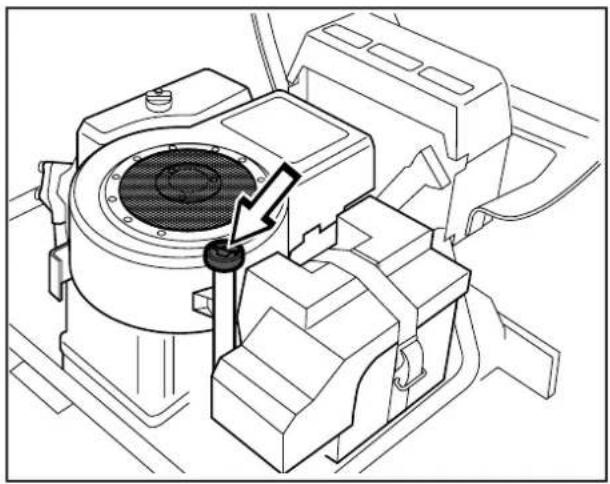

Kontrol af motorens olieniveau 35 ●
Kontrol af motorens køleluftindtag 28 ●
Kontrol af brændstofpumpens luftfilter 26 ●
Kontrol af styrekabler 22 ●
Kontrol af bremserne 23 ●
Kontrol af batteriet 26 ●
Kontrol af sikkerhedssystem 27 ●
Kontrol af skruer og møtrikker - ○
Kontrol for evt. brændstof- og olielækage - ○
Skift af motorolie ^1)	35		●
Rengøring af luftfilterets forfilter (skumplast) ^2)	25		●
Kontrol af klippeaggregat	29		●
Kontrol af dæktryk (60 kPa)	28		●
Smørring af remstrækker ^3)	36		●
Smøring af led og aksler ^3)	37		●
Justering af bremserne FR 13 23 ●
Kontrol af kileremme	-		○
Kontroller gearkassens køleflanger FRM 13 A	-		○

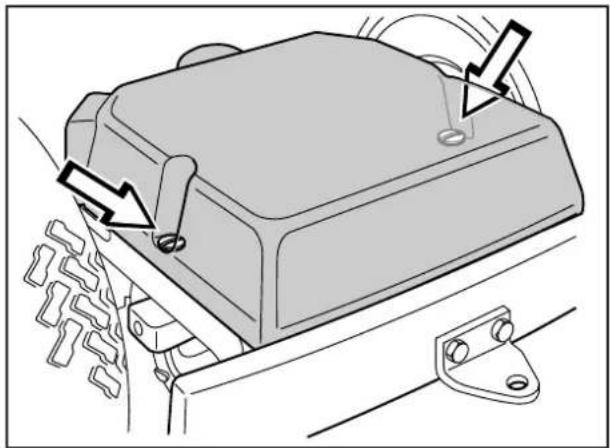

Kontrol af transmissionens olieniveau FRM 13 A	36 ●
Justering af bremserne FRM 13 A 23		●
Kontrol og justering af gaskablet	24			●
Rengør køleflanger på motor og gearkasse. ^2,4)	-			○
Udskiftning af luftfiltrets forfilter og papirfilter ^2)	25				●
Udskiftning af brændstofffilter	24				●
Udskiftning af tændrør	-				○

^1) Første udskiftning efter 5 driftstimer. ^2) I støvrige miljøer skal rengøring og udskiftning foretages ofte. ^3) Anvendes plænetraktoren dagligt, skal smøring ske to gange om ugen. ^4) Udføres af autoriseret serviceværksted.
- = er beskrevet i nærværende brugsanvisning.
○ = er ikke beskrevet i nærværende brugsanvisning.

ADVARSEL!

Der må ikke udføres service på motor eller klippeaggregat, med mindre:

- Motoren er stoppet.

- Parkeringsbremsen er trukket.

- Tændingsnøglen er taget ud.

- Klippeaggregatet er frikoblet.

- Tændingskablet er afmonteret fra tændrøret.

VEDLIGEHOLDELSE

Afmontering af plænetraktorens afskærmninger

Motorhjelm

Motoren bliver tilgængelig for service, når motor-hjelmen klappes op.

Sædet vippes frem, gummistroppen under sædet løsnes og hjelmen klappes bagud.

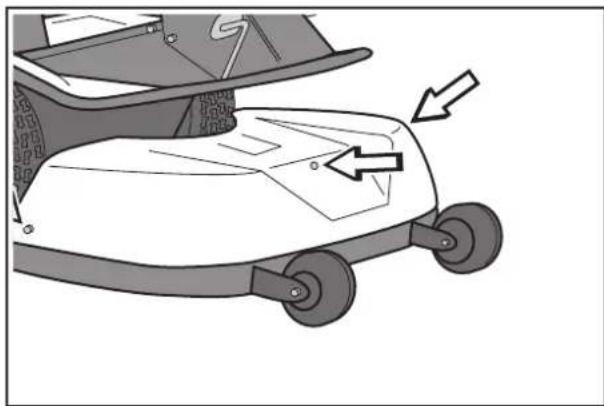

Frontafskærmning FR 13

Skruerne i frontafskærmningen (3 stk.) løsnes og afskærmningen løftes af.

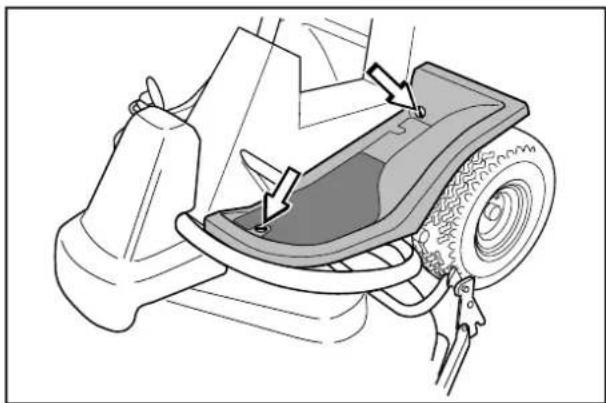

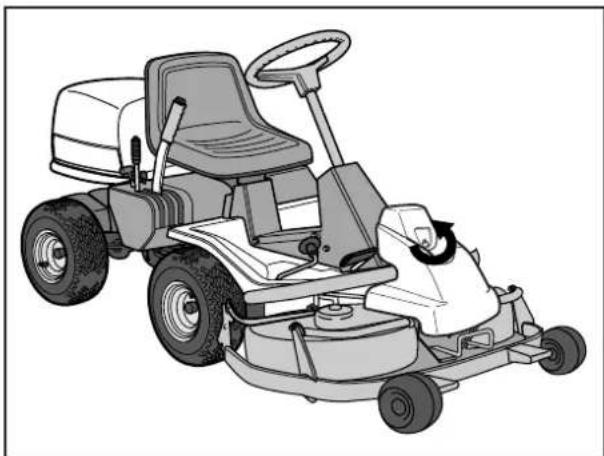

Frontafskærmning FRM 13 A

Løsn snapåsen og løft afskærmningen fri.

Løsn skruerne (2 og 3) til skærmen.

Skruerne i skærmen løsnes og afskærmningen løftes af.

Kontrol og justering af styrekabler

Styringen udføres ved hjælp af styrekabler.

Kablerne kan slækkes efter nogen tids kørsel, hvilket indebærer at styringens indstilling kan ændres.

Styringen kontrolleres og justeres på følgende måde:

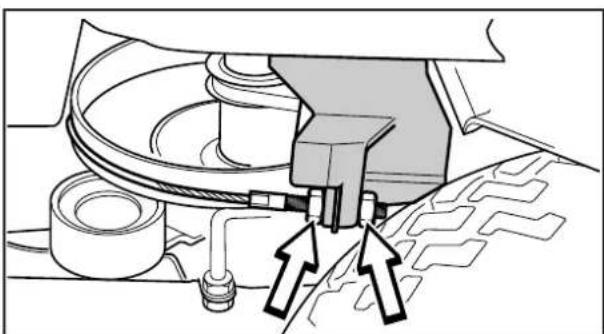

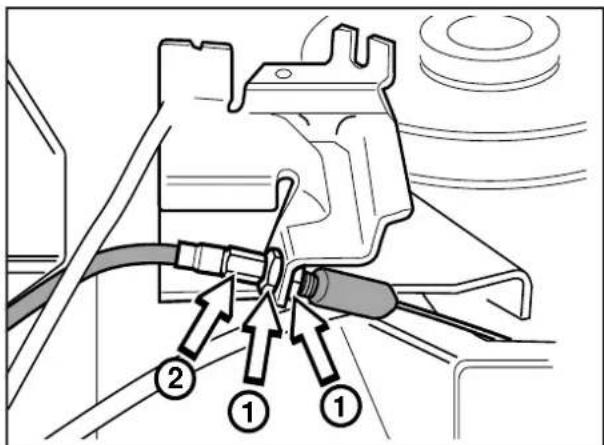

1. Kontrollér styrekablernes spænding ved at trykke dem sammen som vist på billedet. Kablerne skal kunne klemmes sammen, så afstanden mellem dem bliver halvt så stor, uden at der skal bruges for meget kraft.

1. Ved behov kan kablerne strammes ved at spænde justeringsmøtrikkerne, en på hver side af styrekransen.

Kablerne må ikke spændes for meget, de skal kun strammes mod styrekransen.

Kabelspændingen kontrolleres i henhold til punkt 2 efter udført justering.

Bremsen er en skivebremse og er monteret på gearkassen.

Kontrollér at bremsen er justeret korrekt ved at måle afstanden mellem bremseløftearmen og udgangens forreste kant på chassiset.

Afstanden skal være mellem 0 – 1 mm, når bremsen ikke er aktiveret.

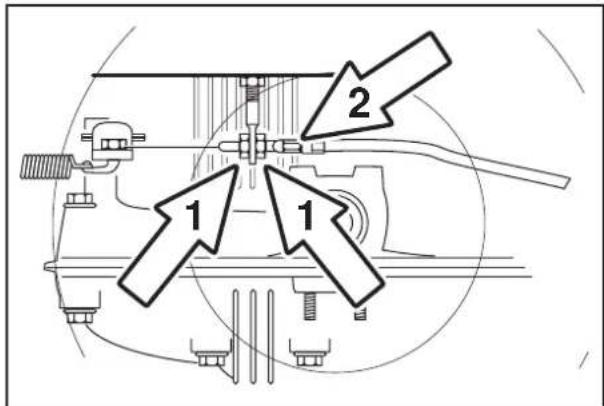

1. Låsemøtrikkerne løsnes (1).
2. Kablet spændes med justeringsskruen (2), så afstanden mellem bremseløftearmen og udgangens forreste kant er på 1 mm.
3. Låsemøtrikken (1) strammes efter justering.

Kontrol og justering af bremse på FRM 13 A

Kontroller, at bremsen er justeret korrekt ved at sætte plænetraktoren på et svagt skrånende terræn og aktivere bremsen.

Hvis plænetraktoren ikke standser helt, skal bremsen justeres.

Sådan justeres bremsen:

1. Låsemøtrikkerne løsnes (1).
2. Kablet spændes med justeringsskruen (2), indtil alt spil i kablet forsvinder.
3. Låsemøtrikkerne (1) spændes.
4. Efter udført justering kontrolleres bremsen igen.

ADVARSEL! En dårlig justeret bremse kan betyde nedsat bremseevne.

VEDLIGEHOLDELSE

Kontrol og justering af gaskablet

Hvis motoren ikke reagerer som den skal ved acceleration, har sort røg eller hvis det maksimale omdrejningstal ikke opnås, kan det være nødvendigt at justere gaskablet.

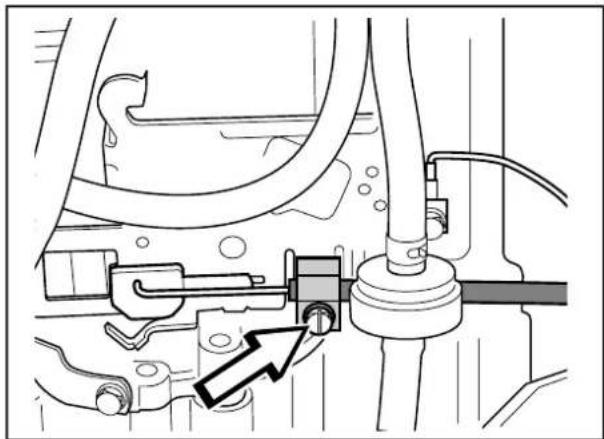

1. Løsn klemskruen (ved pilen), og skyd gasreguleringen til chokerstilling.

2. Træk gaskablet yderbeklædning maksimalt til højre og kontroller at chokeren er fuldt påvirket.

3. Spænd klemmeskruen fast

4. Sæt gasreguleringen tilbage i fuld gas stilling og kontroller at chokeren ikke længere er påvirket.

Udskiftning af brændstofffilter

Det ledningsmonterede brændstofffilter udskiftes for hver 100 driftstimer (en gang pr. sæson) eller oftere, hvis det er forstoppet.

Filteret udskiftes sådan:

1. Motorhjelmen klappes op som beskrevet på side 20.

2. Slangeholderne flyttes væk fra filteret. Brug en fladtang.

3. Filteret trækkes af slangeenderne.

4. Det nye filter trykkes på plads i slangeenderne. Evt. kan der anbringes en smule sæbevand på filterets slangestudser, så monteringen bliver nemmere.

5. Slangeholderne flyttes tilbage til filteret.

Udskiftning af luftfilter

Fornemmes at motoren ikke trækker eller at den går ujævnt, kan det skyldes at luftfilteret er tilstoppet.

Derfor er det vigtigt at der med jævne mellemrum sker en udskiftning af luftfilteret (se vedligeholdelsesskemaet på side 19 med hensyn til de korrekte serviceintervaller).

Udskiftning af luftfilter sker på følgende måde:

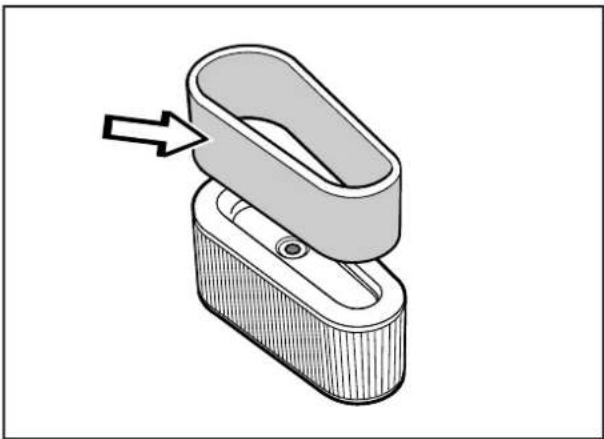

1. Forfilteret af skumplast skilles fra papirfilteret og vaskes i mildt rengøringsmiddel.

Trykkes tør med en ren klud.

Filteret gennemvædes med ny motorolie. Filteret omvikles med en sugende klud og overflødig olie trykkes ud.

Papirfilteret udskiftes hvis det er blokeret af snavs.

VIGTIG INFORMATION

Brug ikke trykluft for rengøring af papirfilteret.

1. Luftfilteret genmonteres på følgende måde:

Forfilteret krænges på papirfilteret.

Papirfilter og forfilter monteres i filterhuset og vingemøtrikken spændes.

Plastikinddækningen monteres over luftfilterhuset og vingemøtrikken spændes.

VEDLIGEHOLDELSE

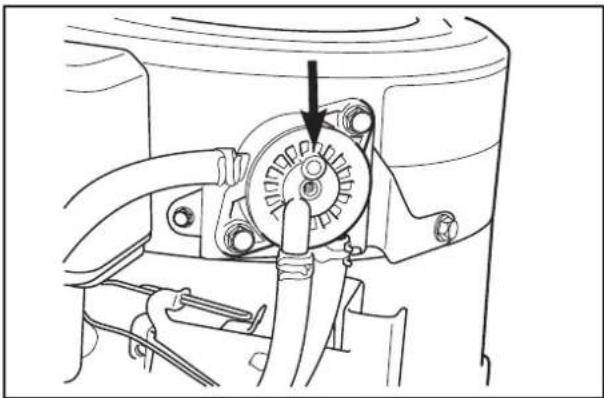

Kontrol af brændstofpumpens luftfilter

Kontrollér regelmæssigt, at brændstofpumpens luftfilter er fri for snavs.

Filteret rengøres efter behov. Brug en pensel.

Kontrollér at batteriets syreniveau ligger mellem markeringerne. Til efterfyldning i cellerne bruges udelukkende destilleret vand.

ADVARSEL!

Forholdsregler ved kontakt med syre

Udvortes: Skyl grundigt med store mængder vand.

Indvortes: Drik store mængder vand eller mælk. Søg læge så hurtigt som muligt.

∅jne: Skyl grundigt med store mængder vand. Søg læge så hurtigt som muligt.

Batteriet afgiver eksplosiver gasser. Gnister, flammer og cigaretteer må absolut ikke befinde sig i nærheden af batteriet.

VEDLIGEHOLDELSE

Kontrol af sikkerhedssystem

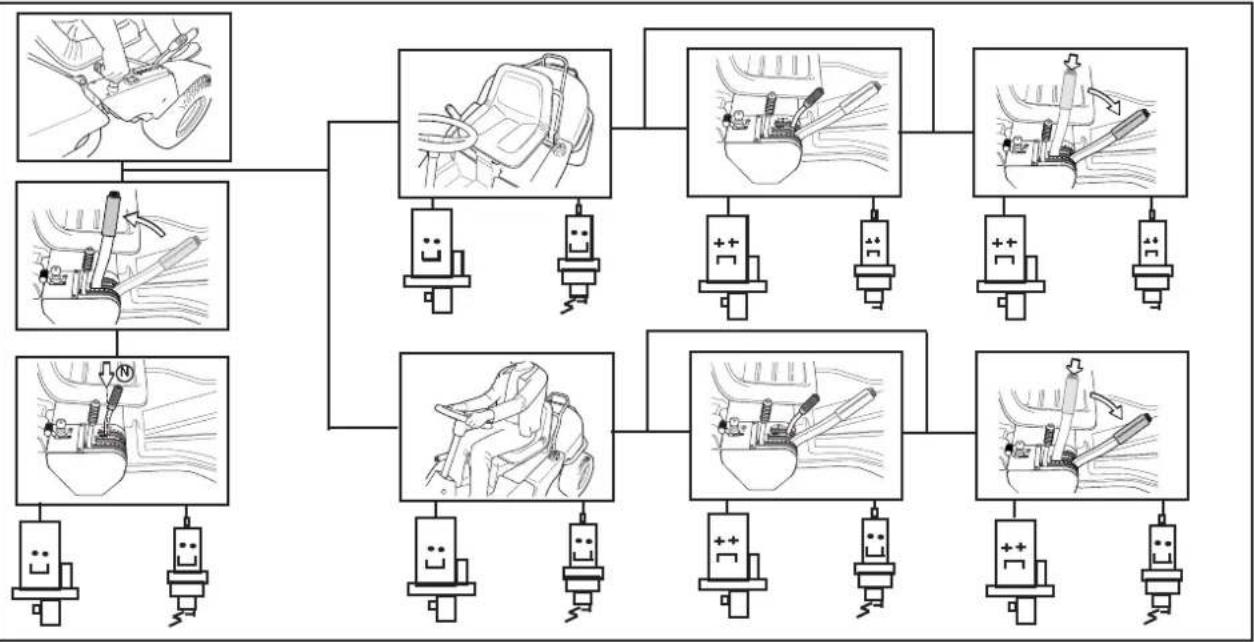

Plænetraktoren er udstyret med et sikkerhedssystem, som hindrer start og kørsel under følgende forudsætninger.

Motoren må kun kunne startes når klippeagregatet er i opfældt stilling og hydrostatpedalerne står i neutralstilling.

Føreren behøver ikke sidde på førersædet.

Kontroller daglig at sikkerhedssystemet fungerer ved, at forsøge at starte motoren, når en af disse forudsætninger ikke er opfyldt. Skift forudsætning og forsøg igen.

Kontroller at motoren stopper hvis man tilfældigt rejser sig fra førersædet, når klippeaggregatet er i nedfældt stilling eller hydrostatpedalerne ikke står i neutralstilling.

Startmotor
Fungerer

Tændingssystem

++ Fungerer ikke
    ADZ["Dearview Motor"]
    ADZ --> Z
    ADY["Dearview Motor"]
    ADY --> Z
    ADZD["Dearview Motor"]
    ADZD --> Z
    ADYD["Dearview Motor"]
    ADYD --> Z
    ADZE["Dearview Motor"]
    ADZE --> Z
    ADYE["Dearview Motor"]
    ADYE --> Z
    ADZF["Dearview Motor"]
    ADZF --> Z
    ADYF["Dearview Motor"]
    ADYF --> Z
    ADZG["Dearview Motor"]
    ADZG --> Z
    ADYG["Dearview Motor"]
    ADZG --> Z
    ADZH["Dearview Motor"]
    ADZH --> Z
    ADYH["Dearview Motor"]
    ADZH --> Z

FR 13

FRM 13 A

VEDLIGEHOLDELSE

Kontrol af dæktryk

Dæktrykket skal være på 60 kPa (0,6 kp/m²) på alle hjul.

For at forbedre terrængrebet kan baghjulenes dæktryk reduceres til 40 kPa (0,4 kp/m²).

Højeste tilladte tryk er 100 kPa (1,0 kp/m²).

VIGTIG INFORMATION

Forskelligt tryk i dækkene på forhjulene betyder at knivene slår græsset forskelligt højt.

Kontrol af motorens køleluftindtag

Motorhjelmen klappes op som beskrevet på side 18.

Kontrollér at motorens køleluftindtag er fri for blade, græs og snavs.

Er køleluftindtaget blokeret, forringes motorens køling og der kan opstår motorskade.

Kontrol og justering af klippeaggregatets terræentryk FRM 13A

For at få det bedste klipperesultat skal klippe-aggregatet følge terrænet, uden at trykke for hårdt.

Trykket justeres med en skrue på hver side af plænetraktoren.

1. Kontroller dækkenes lufttryk 60 kPa (0,6 kp/cm²).

2. Der sættes en badevægt under klippeaggregatets ramme (i forkanten), så aggregatet hviler på vægten. Evt. kan der lægges en klods mellem ramme og vægt, så støttehjulet ikke bærer nogen vægt.

3. Aggregatets terræntryk justeres ved at dreje justeringsskruerne på begge sider bag forhjulene enten ind eller ud.

Terræntrykket skal ligge mellem 12 og 15 kg.

Kontrollér aggregatets parallelitet på følgende måde:

1. Kontroller dækkenes lufttryk 60 kPa (0,6 kp/cm²).

2. Plænetraktoren stilles på et jævnt underlag.

3. Mål afstanden mellem jorden og klippe-aggregatets kant - fortil og bagtil på afskærmningen.

Klippeaggregatet skal have en lille hældning, bagkanten skal være 2-4 mm højere end forkanten.

1. Kontroller dækkenes lufttryk 60 kPa (0,6 kp/cm²).
2. Frontafskærmningen og højre skærm afmonteres i henhold til beskrivelsen på side 18.
3. Klippeaggregatet justeres i højden med justeringsmøtrikkerne på bagkanten af løftestangen.
4. Klippeaggregatets forkant løftes ved at afkorte løftestangen. Klippeaggregatets forkant sænkes ved at forlænge løftestangen.
5. Møtrikkerne spændes mod hinanden efter hver justering.
6. Efter udført justering skal aggregatets parallelitet kontrolleres igen. Højre skærm og frontafskærmningen monteres igen.

1. Kontroller dækkenes lufttryk 60 kPa (0,6 kp/cm²).
2. Frontafskærmning samt højre afskærmning demonteres i overensstemmelse med beskrivelserne på side 20-21.

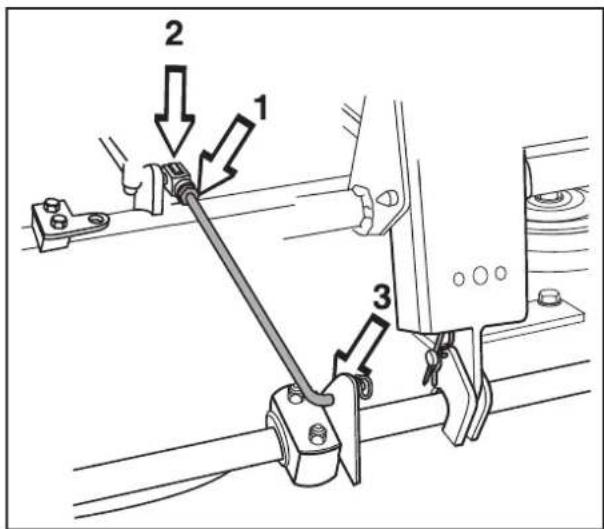

3. Løsn møtrikken (1) på parallelitetsstangen. Fjern låseclipsen (2) og parallelitetsstangen.
4. Drej gaffelen mod uret for at sænke afskærmningens bagkant og med uret for at hæve afskærmningens bagkant.
5. Sæt parallelitetsstangen fast med låseclipsen og spænd møtrikken fast efter justering.
6. Efter justeringen er udført, skal aggregatets parallelitet kontrolleres igen.
7. Monter højre afskærmning samt frontafskærmningen.

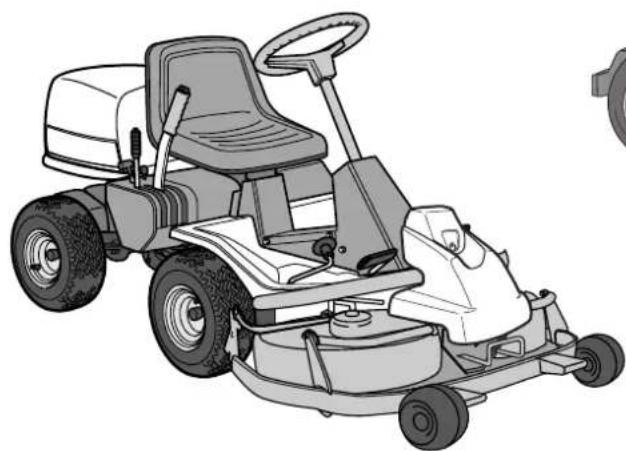

1. Anbring maskinen på et jævnt underlag. Aktivér parkeringsbremsen (1), se side 10. Indstil klippeaggregatet til laveste klippehøjde og sænk klippeaggregatet.

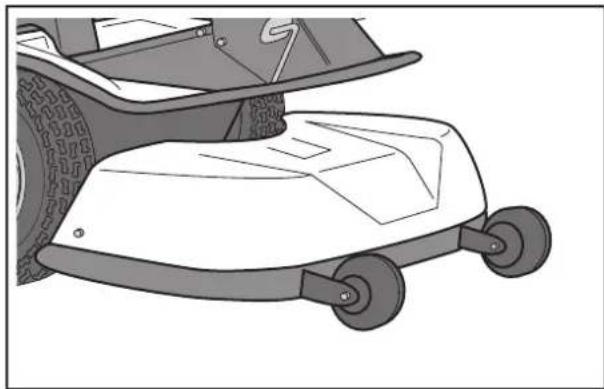

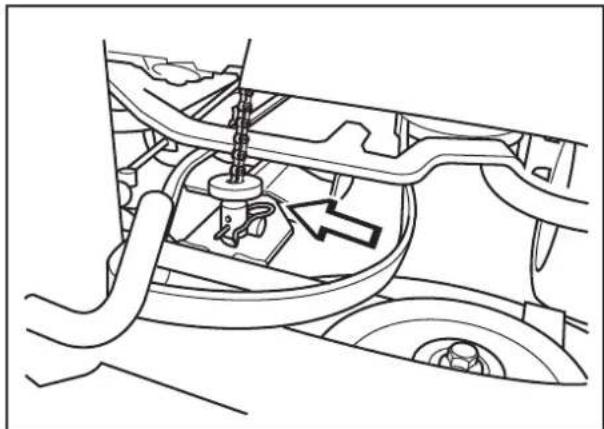

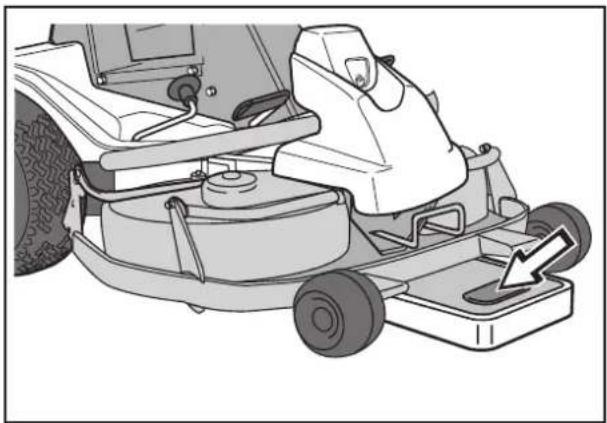

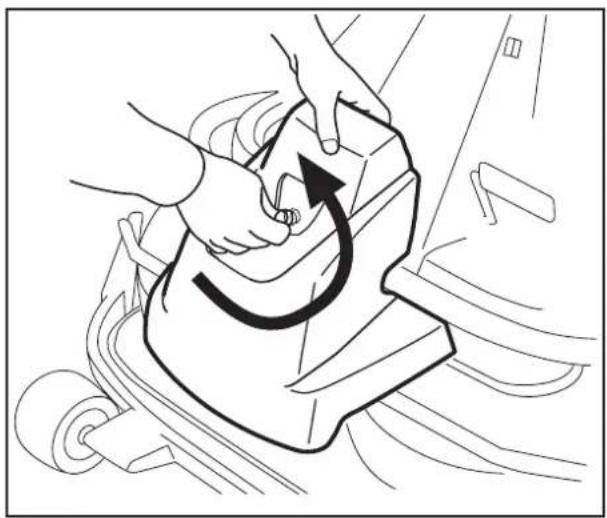

1. Fjern frontafskærmningen ved at løsne splitten. (På indersiden af frontafskærmningen findes en komplet anvisning for, hvordan maskinen placeres i serviceposition).

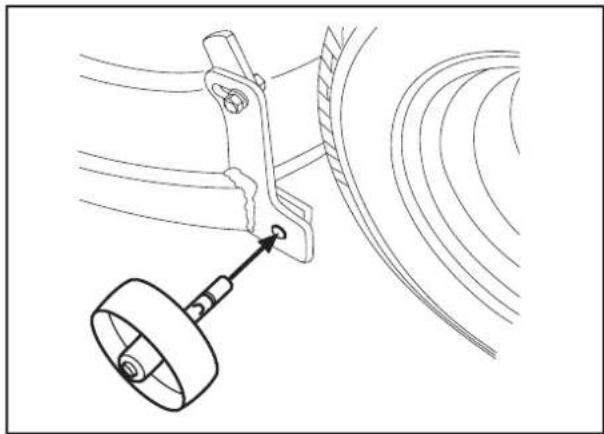

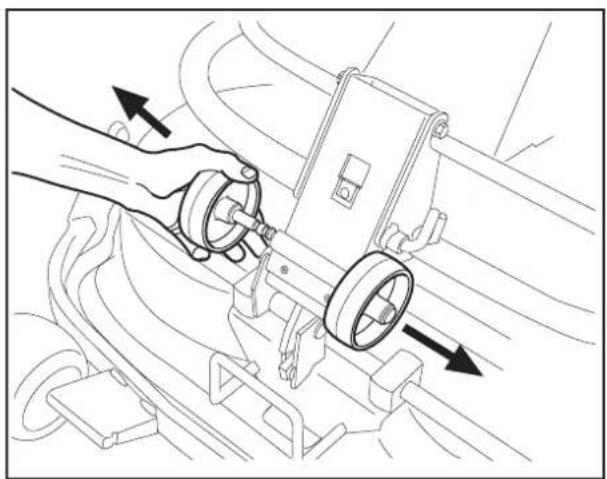

1. Løsn de to støttehjul, som findes under frontafskærmningen.

Brug beskyttelsesbriller under afmonteringen af klippeaggregatet. Fjederen, som spænder remmen, kan slippe og forårsage personskader.

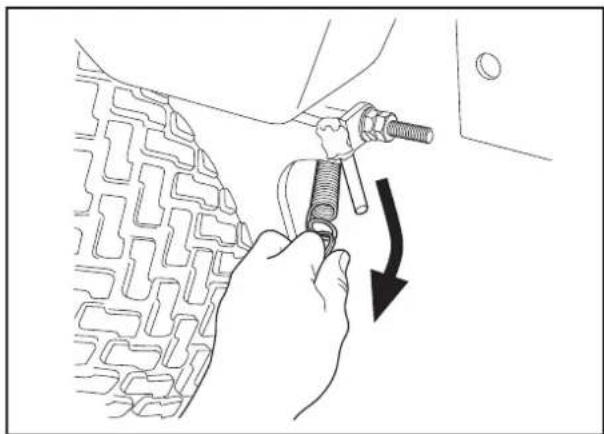

1. Løsn fjederen til drivremmens spændrulle.

2. Stil klippehøjdehåndtaget i nederste stilling.

3. Sæt en fod på aggregatets forreste kant ind mod hjulet og løft aggregatets forreste kant for at gøre det lettere at løsne højdeindstillingsstangen. Sæt stangen fast i holderen.

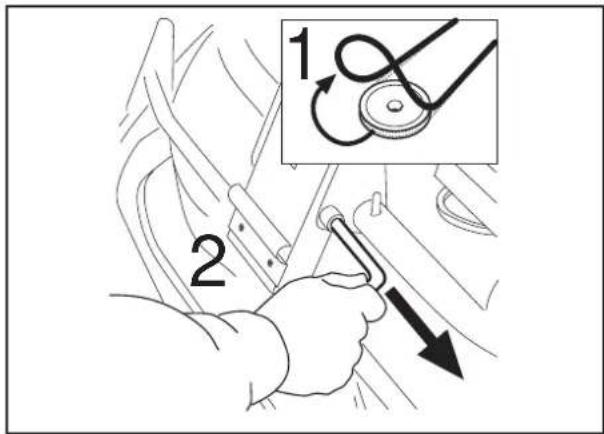

1. Løft drivremmen (1) af. Træk derefter splitten (2) ud.

Vær forsigtig ikke at få hånden i klemme.

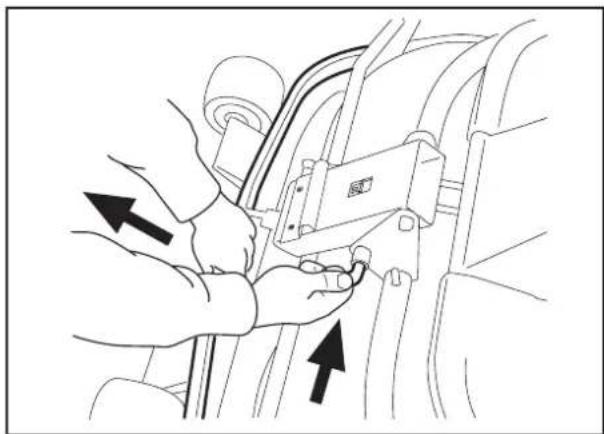

1. Træk remmen fremad og sæt splitten tilbage.

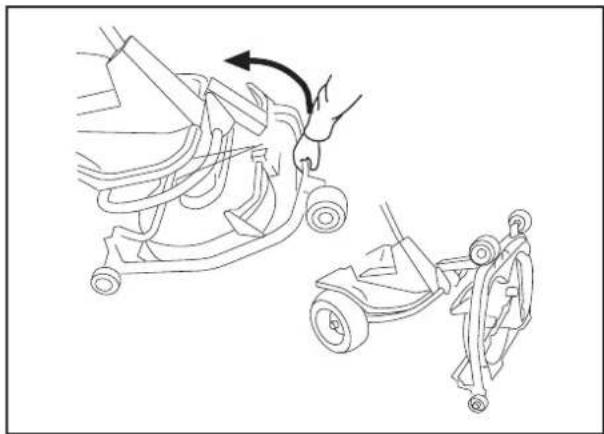

1. Tag fat i aggregatets forreste kant, træk i aggregatet og løft det op til serviceposition.

Hvis de runde bolte som nu holder klippeaggregatet fjernes, kan klippeaggregatet løftes væk.

Ophævelse af serviceposition

Tilbagegang fra servicestilling sker i omvendt rækkefølge som ved "Placering i servicestilling". Påse at tungen på klippeaggregatet styrer ind i bøjlen på maskinens underside, se billede.

VEDLIGEHOLDELSE

Kontrol af knivene

Det bedste klipperesultat fås med ubeskadigede og velslebne knive.

Kontrollér at knivenes holdeskruer er spændt fast.

VIGTIG INFORMATION

Udskiftning eller slibning af knivene bør udføres af et autoriseret serviceværksted.

Efter slibning af knivene bør disse afbalanceres.

Ved påkørsel af forhindringer som forårsager havari, bør beskadigede knive udskiftes. Lad serviceværkstedet bedømme om knivene kan repareres/slibes eller om de skal kasseres.

VIGTIG INFORMATION

BioClip-aggregatet skal altid have knivene i indbyrdes forhold som vist på billedet i en vinkel på 90° grader mellem knivene. Ellers kan knivene gå mod hinanden og forårsage skader på aggregatet.

Udskiftning af not (BioClip)

For at beskytte BioClipaggregatet og dets drev ved påkørsel af forhindringer er knivene udstyret med en not. En kugleformet friktionsskive findes på hver knivbolt. Denne skive skal altid erstattes med en ny hvis knivbolten løsnes. Hvis ikke kan noten falde ud og forårsage at knivene kolliderer.

Anvend kun originaldele. Et sæt med kniv, not og friktionsskive kan købes hos forhandleren.

1. Stil aggregatet i servicestilling, se "Placering i servicestilling".
2. Fjern kniven (2A) ved at fjerne knivbolten med skive og friktionsskive (2B).
3. Fjern resterne af den brudte not (3).
4. Påse at anlægningsfladerne (4) på skiven og på knivfæstet er metallisk rene, puds ved behov.
5. Monter en ny not (5) på knivfæstet.
6. Montér skiven (6), påse at den vender som på billedet.
7. Montér en ny friktionsskive (7), med den konkave side vendt mod kniven.
8. Montér knivbolten med skive (8). Tilspændingsmoment 45-50 Nm (4,5-5 kpm)

Kontrol af motorens olieniveau

Olieniveauet i motoren kontrolleres, mens plæne-traktoren står vandret.

Motorhjelmen klappes op som beskrevet på side 20.

Målepinden løsnes og trækkes ud. Pinden tørres af og monteres igen.

Målepinden skal være skruet helt i bund.

Derefter løsnes målepinden og trækkes op igen. Olieniveauet aflæses.

Olieniveauet skal være imellem de to markeringer på målepinden. Er niveauet tæt på "ADD"-mærket, efterfyldes indtil niveauet når til "FULL"-mærket på målepinden.

Olien påfyldes igennem samme hul som målepinden sidder i.

Brug motorolie SAE 30 eller SAE 10W/30, klasse SF-CC.

Motoren rummer totalt 1,4 liter olie.

Udskiftning af motorolie

Motorolien skal skiftes første gang efter 5 timers drift. Derefter skal udskiftning ske for ca. hver 25. driftstime.

ADVARSEL!

Motorolien kan være meget varm, hvis den aftappes direkte efter stop. Derfor skal motoren afkøle, inden aftapning sker.

1. Der placeres et kar under motorens tømme-studs, som sidder på motorens venstre side.
2. Målepind og tømmestuds fjernes.
3. Lad olien løbe ned i opsamlingskarret.
4. Tømmestudsen monteres igen og spændes fast.
5. Der påfyldes olie til "FULL"-mærket på målepin- den. Olien påfyldes igennem det samme hul som målepinden er placeret i. Brug motorolie SAE 30 eller SAE 10W/30, klasse SF-CC. Der kan være 1,4 liter olie i motoren.
6. Motoren køres varm, kontrollér derefter med hensyn til lækage ved oliestudsen.

Brugt motorolie er skadelig for helbredet og må i henhold til loven ikke hældes ud i undergrunden eller naturen, men skal afleveres på et motorværksted eller et af myndighederne dertil anvist sted. Undgå hudkontakt, vask med sæbe og vand ved evt. stænk på huden.

SM∅RING

Kontroller transmissionens oliestand – FRM 13 A

1. Fjern dækslet til transmissionen.Begge skruerne løsnes (en på hver side) og afdækningen løftes af.

2. Kontroller at der findes olie i transmissionens olietank. Påfyld ved behov med motorolie SAE 10W/30 (klasse SF-CC).

Remstrammeren skal smøres regelmæssigt med molybdændisulfidfedt af god kvalitet ^* . 1 stk. nippel på højre side, under motorens nederste remskive, indtil der kommer fedt frem.

Anvendes plænetraktoren dagligt, skal smøring udføres to gange pr. uge.

Alle led og lejer er fabrikssmurt med molybden-disulifid-fedt. Til eftersmøring anvendes samme fedttype*. Styre- og reguleringskabler smøres med motorolie.

Smøringen gennemføres regelmæssigt; anvendes plænetraktoren dagligt, skal smøring udføres to gange pr. uge.

* Fedt med kendte varemærker (benzinselskaber osv.) er regelmæssigt af god kvalitet. De vigtigste egenskaber er, at fedtet har en god korrosionsbeskyttelse.

Smøring - FR 13

Smøring af forhjulslejer

På Rider med baglæns udkast skal frontkåben og sidedækslerne fjernes, så at rørbøjlen kan løftes for at fjerne hjulet.

1. Plastikhætten over hjulnavet tages af.
2. Låseringen og skiven på forhjulsakselen fjernes.
3. Hjulet løftes af.
4. Akseltappen smøres med molybdendisulifidfedt*.
5. Delen monteres igen i omvendt rækkefølge.

VIGTIG INFORMATION

Kontrollér at läseringen monteres korrekt i sporet.

* Fedt med kendte varemærker (benzinselskaber osv.) er regelmæssigt af god kvalitet. De vigtigste egenskaber er, at fedtet har en god korrosionsbeskyttelse.

FEJLS∅GNINGSSKEMA

Problem Afhjælpning

Motoren starter ikke	Brændstof mangler i brændstoftankenFejl ved tændrøretTændrørsmonteringen forkertSnavs i karburator eller brændstofledning
Startmotoren trækker ikke motoren rundt	Batteriet afladetDårlig kontakt mellem kabel og batteripolLøftehåndtaget til klippeaggregatet i forkert positionHovedsikringen fejlbehæftet. Sikringen er placeret foran batteriet under batteridækslet.Tændingslåsen fejlbehæftetGearstangen/hydrostatpedal ikke i neutral position
Motoren går ujævn	Fejl ved tændrøretKarburator fejlindstilletLuftfilteret blokeretBrændstoftankens udluftning tilstoppetTændingsindstillingen forkertSnavs i brændstofledningenChoker eller fejljusteret gaskabel
Motoren trækker dårligt	Luftfilteret blokeretFejl ved tændrøretSnavs i karburator eller brændstofledningKarburator fejlindstilletChoker eller fejljusteret gaskabel
Motoren bliver overophedet • Motoren overbelastet	Luftindtag eller kølevinger blokeretKøleventilator beskadigetFor lidt eller ingen olie i motorenFortændingen fejlbehæftetFejl ved tændrøret
Batteriet oplader ikke	En eller flere celler fejlbehæftetDårlig kontakt mellem batteripoler og kabler
Plænetraktoren vibrerer	Kniven er løseMotoren er løsEn eller flere knive i ubalance på grund af skade eller dårlig afbalancering efter slibning
Ujævnt klipperesultat	Knivene sløveKlippeaggregatet indstillet skævtLangt eller vådt græsGræsophobning under afskærmningenForskelligt dæktryk på højre og venstre sideFor stor kørehastighedSlør på drivremmenBrudt not til kniv (BioClip)

OPBEVARING

Vinterkonservering

Når græsslåningssæsonen er overstået, bør plænetraktoren umiddelbart efter konserveres for vinteren. Det samme gælder, hvis ikke den skal bruges i længere tid (mere end 30 dage). Brændstof, som henstår i længere tid (over 30 dage) kan afgive klæbrige aflejringer, som kan tilstoppe karburatoren og forstyrre motorens funktion.

Brændstofstabilisator er et acceptabelt alternativ, når aflejringer skal undgås under længere tids ubenyttethed. Anvendes alkylatbenzin (lev. Aspen), skal der ikke tilsættes stabilisator, da dette brændstof i sig selv er stabilt. Derimod bør skift mellem standard- og alkylatbenzin undgås, da visse gummidele kan hærde. Stabilisator tilsættes brændstoffet i tanken eller opbevaringsdunken. Brug altid det blandingsforhold, som anføres af producenten af stabilisatoren. Motoren køres i mindst 10 minutter, efter at der er tilsat stabilisator, så stoffet når frem til karburatoren. Brændstoftanken og karburatoren må ikke tømmes, hvis der er tilsat stabilisator.

ADVARSEL!

En motor med brændstof må aldrig stilles indendørs eller i dårligt ventilerede rum, hvor brændstofslangerne kan komme i kontakt med åben ild, gnister eller tændflammen fra en ovn, varmtvandsbeholder, tørretumbler el. lign. Brændstoffet håndteres forsigtigt. Brændstof er meget let antændeligt, og uforsigtig omgang kan volde alvorlige person- og tingsskader. Brændstoffet aftappes i en godkendt beholder i det fri og på god afstand fra åben ild. Brug aldrig benzin til rengøring. Brug i stedet affedtningsmiddel og varmt vand.

Plænetraktoren klargøres til konservering på denne måde:

1. Plænetraktoren rengøres omhyggeligt, især under klippeaggregatet. Lakskader udbedres for at undgå rustangreb.
2. Plænetraktoren kontrolleres med hensyn til slidte eller skadede komponenter. Eventuelt løse skruer og møtrikker spændes efter.
3. Olien i motoren udskiftes, spildolien bortskaffes i henhold til reglerne.
4. Benzintanken tømmes. Motoren startes og køres, indtil også karburatoren er tømt for benzin.
5. Fjern tændrøret og hæld ca. en spiseske motorolie i cylinderen. Drej motoren rundt, så at olien fordeles og skru derefter tændrøret fast.
6. Samtlige smørenipler, led og aksler smøres.
7. Batteriet fjernes, rengøres, oplades og opbe- vares et køligt sted.
8. Plænetraktoren opbevares rent og tørt og overdækkes som ekstra beskyttelse.

Service

Ved bestilling af reservedele angives plæne-traktorens købsår samt model-, type- og serie-nummer.

Brug altid originale reservedele.

Et årligt eftersyn eller trimning på et autoriseret serviceværksted er nødvendigt, for at bevare plænetraktoren i god stand, så den kan fungere perfekt i den kommende sæson.

Længde 2000 mm 2145 mm

Bredde 960 mm 1050 mm

Højde 1060 mm 1060 mm

Belastet vægt 225 kg 245 kg inkl. aggregat

Akselafstand 820 mm 855 mm

Sporvidde 625 mm for: 715 mm bag: 625

Dækdimension 16 x 6,50 x 8 16 x 6,50 x 8

Lufttryk, for og bag 60 kPa (0,6 kp/cm ^2 ) 60 kPa (0,6 kp/cm ^2 )

Maks. tilladt hældning 15° 15°

Motor

Fabrikat	Briggs & Stratton model 28N707	Briggs & Stratton
Effekt	9,2/12,5 kW/hk	9,2/12,5 kW/hk
Slagvolumen	465 cm ^3	465 cm ^3
Brændstof	laveste 85-oktan blyfri	laveste 85-oktan blyfri
Tankindhold	7 liter	7 liter
Olie	SAE 30 eller SAE 10W/30klasse SF-CC	SAE 30 eller SAE 10W/30klasse SF-CC
Oliemængde 1,4 liter		1,4 liter
Start	Elstart	Elstart

Elsystem

Type	12 V, minusjordet	12 V, minusjordet
Batteri	12 V, 24 Ah	12 V, 24 Ah
Tændrør	Champion CJ8 eller J8	Champion CJ8 eller J8
	elektrodeafstand = 0,7–0,8 mm	elektrodeafstand = 0,7–0,8 mm

Transmission

Fabrikat	Tuff Torq K46	Tuff Torq K46
Olie	SAE 10W/30 klasse SF-CC	SAE 10W/30 klasse SF-CC
Antal fremadgående gear	5
Antal bakgear	1
Hastighed fremad	0–9 km/time	0–9 km/time
Hastighed bagud	0–6 km/time	0–6 km/time

Klippeaggregat

Type	3-knivsskærm med bagudkast	2-knivsskærm BioClip 900 mm
Klippebredde	850 mm 900 mm
Klippehøjder	9 positioner, 40–90 mm	9 positioner, 45–95 mm
Knivdiameter	304 mm 410 mm
ST∅JNIVEAU	100 dB(A)	100 dB(A)

For at forbedre produktet kan specifikationer og udformning ændres uden forudgående meddelelse.

Der gøres opmærksom på, at ingen retlige krav kan gøres gældende på grundlag af informationerne i denne brugsanvisning.

Brug udelukkende originaldele ved reparation. Anvendes fremmede dele, ophører garantiens gyldighed.

Når dette produkt er nedslidt og ikke længere kan anvendes, skal det tilbageleveres til nærmeste forhandler eller genbrugsstation.

EU-erklæring om overensstemmelse (gælder kun Europa)

(Direktiv 89/392/E∅F, Annex II, A)

Husqvarna AB, S-561 82 Huskvarna, Sverige, tlf. [phone], erklærer hermed og påtager sig det fulde ansvar for, at plæneklipperen FR 13 og FRM 13 A fra 1998 årgangsserienummer og fremad (året er angivet i klartekst på typeskiltet plus et efterfølgende serienummer), modsvarer forskrifterne i RÅDETS DIREKTIV:

• i henhold til den 14. juni 1989 "angående maskiner" 89/392/E∅F, samt nu gældende tillæg.
• i henhold til den 22. marts 1984 "angående tilladt lydeffektniveau for plæneklippere" 84/538/E∅F, samt nu gældende tillæg.
• i henhold til den 3. maj 1989 "angående elektromagnetisk kompatibilitet" 89/336/E∅F, samt nu gældende tillæg. Følgende harmoniserede standarder er gældende: EN292-2, EN836.

Huskvarna 16. oktober 1998

Roger Andersson, Udviklingschef

Foranstaltning	Dato, målerstilling, stempel, signatur
Leveringsservice1. Fyld batteriet med batterisyre samt oplad det i fire timer.2. Monter rat, sæde samt i forekommende tilfælde øvrige detaljer.3. Justér klippeaggregat:Justér løftefjeder (klippeaggregatets "vægt" skal være 12-15 kg.). Gælder kun BioClip.Justér aggregatet, så dets bagkant er ca. 2-4 mm højere end dets forkant.Justér aggregatets klippehøjdeindstilling, sådan at klippehøjdebegrænsningen er 5 mm over aggregatrammen ved laveste klippehøjde.4. Kontroller at den rette mængde olie findes i motoren.5. Kontroller at den rigtige mængde olie findes i transmissionen.6. Kontroller og justér lufttryk i dæk (60 kPa, 0,6 bar).7. Tilslut batteriet.8. Fyld brændstof på og start motoren.9. Kontroller at maskinen ikke bevæger sig i frigear.10. Kontroller:Kørsel fremad.Kørsel baglæns.Aktivering af knive.Sikkerhedsafbryder i sæde.Sikkerhedsafbryder i løftehåndtag.Sikkerhedsafbryder til hydrostatpedaler/neutralstilling.11. Kontroller motoromdrejningstallet 2 950 omd. pr. minut.12. Informer kunden om:Behov og fordele ved at følge serviceskemaet.Behov og fordele ved at indlevere maskinen til regelmæssig service.Vedligeholdelsens indvirkning på maskinens brugtpris.Anvendelsesområde for BioClip.13. Udfyld salgsbevis osv.	☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐
Efter de 5 første timer1. Skift motorolie.	☐

SERVICEJOURNAL
