Produkttype	Hækkeklipper
Mærke	Texas
Model	HT 245
Nettovægt	5,5 kg
Knivtype	Dobbelt blad
Samlet længde	610 mm
Skærekapacitet	27 mm
Motortype	Luftkølet, enkeltcylinder, totakts benzinmotor
Slagvolumen	24,5 cc
Effekt	0,85 kW / 9500 o/min
Brændstofkapacitet	0,33 L
Starter	Rekylstarter
Tændrør	Denso W22MPR-U (10011022)
Transmission	Automatisk centrifugalkobling
Håndtagsrotation	Ja, 90° til venstre eller højre
Brændstofblanding	Blyfri benzin (95 oktan) + 2-taktsolie (2% eller 4% forhold)
Luftfiltervedligeholdelse	Rengør med varmt sæbevand, tør, derefter gennemblød i 2-taktsolie
Gearkassesmøring	Fedtnippel; brug MULTIFAK EP-0 fedt
Anbefalet sikkerhedsudstyr	Beskyttelsesbriller og handsker
Minimum sikkerhedsafstand	5 meter fra tilskuere

Ofte stillede spørgsmål - HT 245 Texas

Hvordan starter jeg en kold motor?

Placer hækkeklipperen på en flad overflade. Drej kontakten til 'I'. Tryk på brændstofprimeren, indtil benzinen vender tilbage til tanken. Flyt chokerhåndtaget til 'LUKKET'. Træk i starteren, indtil motoren kører, og skift derefter chokeren til køreposition.

Hvordan starter jeg en varm motor?

Flyt chokerhåndtaget til 'ÅBEN'. Træk i starteren, indtil motoren kører.

Hvilken brændstofblanding skal jeg bruge?

Brug blyfri benzin (95 oktan) blandet med 2-taktsolie. Til Texas Motex 2TX olie, brug 2% forhold (0,1 L olie til 5 L benzin). For andre olier, brug 4% forhold. Følg altid olieproducentens anvisninger.

Hvordan rengør jeg luftfilteret?

Vask luftfilteret i varmt sæbevand. Lad det tørre helt, gennemblød det derefter i 2-takts motorolie og pres overskydende olie ud før genmontering.

Hvordan smører jeg gearkassen?

Brug fedtniplen placeret under luftfilteret til at påføre fedt. Brug MULTIFAK EP-0 fedt. Gearkassen skal fyldes til 34% kapacitet og kontrolleres mindst en gang om året.

Hvad hvis motoren ikke starter?

Kontroller gnist (undersøg tændrør), brændstof (tryk på primer), eller en oversvømmet motor (fjern tændrør, choker til 'KØR', træk starter 10-15 gange). Hvis problemet fortsætter, kontakt en forhandler.

Hvordan justerer jeg karburatoren?

Justering af karburator skal udføres af en autoriseret forhandler. Forsøg ikke at justere den selv.

Hvordan skal jeg opbevare hækkeklipperen?

Tøm alt brændstof i en godkendt dunk, lad derefter motoren køre, indtil den stopper. Rengør knivene og opbevar på et frostfrit sted utilgængeligt for børn. Overhold alle sikkerhedsforanstaltninger for opbevaring af benzin.

Hvordan udskifter jeg tændrøret?

Brug et Denso W22MPR-U (10011022) tændrør med en elektrodeafstand på 0,6-0,7 mm. Udskift en gang om året for optimal ydeevne.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær beskyttelsesbriller og handsker. Brug aldrig løstsiddende tøj. Hold tilskuere mindst 5 meter væk. Hold altid klipperen med begge hænder. Rør ikke ved knivene, når motoren kører. Stop motoren, når du ikke klipper.

BRUGSANVISNING HT 245 Texas

DK Betjeningsvejledning

GB User manual

SE Bruksanvisning

Læs denne vejledning grundigt, før du bruger din hækkeklipper

Caution!

Sikkerhedsforskrifter 3

Oversigt 4

Specifikationer 4

Brændstof 5

Start / stop 6

Rotation af håndtag 7

Vedligeholdelse 7

Tændrør....8

Opbevaring 10

Fejlfinding 10

EU Overensstemmelseserklæring 33

Registrering af produkt / Reservedele

Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk Efter registrering kan Texas give dig en endnu bedre service.

Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan Texas kontakte dig med relevant information vedrørende dit produkt.

Reservedelstegning over alle Texas' produkter findes på vores hjemmeside www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste forhandler. Du finder forhandlerliste på www.texas.dk

Tak for dit valg af Texas hækkeklipper.

Denne betjeningsvejledning skal gøre dig bekendt med anvendelse og vedligeholdelse af din hækkeklipper, så du får det optimale udbytte af den. Har du spørgsmål til betjenings-vejledningen står din forhandler gerne til rådighed med råd og vejledning. Da der løbende foretages produktudvikling på Texas hækkeklippere, kan det forekomme, at denne vejledning på visse områder ikke stemmer overens med din hækkeklipper. Vi beder derfor være opmærksom på dette.

Sikkerhedsforskrifter

Kend din maskine

• Læs denne betjeningsvejledning grundigt, så du forstår og kan følge alle sikkerhedsforeskrifter og betjeningsinstrukser, før du går i gang med at arbejde med maskinen.
• Gå aldrig med løsthængende tøj, når du klipper hæk. Brug altid beskyttelsesbriller og handsker.
• Sørg for at eventuelle tilskuere er mindst 5 meter fra det sted, hvor du arbejder med maskinen.
• Start maskinen på et solidt underlag med en plan fast overflade.
• Hold godt fast i begge håndtag hele tiden mens du arbejder med maskinen.
• Sørg for at have godt fodfæste med begge fødder, og hold kroppen i balance under arbejdet.
• Hold maskinen bort fra kroppen når du starter og arbejder med den.
• Knivene må ikke berøres med hænderne, når maskinen er startet.
• Forsøg aldrig at fjerne genstande, der sidder fast i knivene uden først at stoppe motoren og fjerne tændrørshætten.
• Stop altid motoren, när klipperen ikke bruges, og hold udstødningen bort fra kroppen, när du bærer på maskinen.
• Brændstof må kun påfyldes udendørs. Aftør spildt brændstof, før maskinen startes. Gå mindst 3 meter væk fra brændstofbeholderen og påfyldningsstedet inden maskinen startes. Fyld aldrig brændstof på en varm motor. Vent til den er afkølet.
• Udstødningen må ikke komme i kontakt med tørt græs eller andet let antændeligt materiale. Husk altid at holde udstødningen bort fra kroppen.
• Berør aldrig tændrøret når du starter maskinen eller arbejder med den.
• Mens du arbejder med maskinen, skal du hele tiden være opmærksom på genstande, der kan beskadige knivene (f.eks. ledninger, hegn, pæle og lignende).
• Anvend aldrig maskinen indendørs.

1. Gas
2. Start / stop
3. Rekylstart
4. Håndtag
5. Håndbeskyttelse
6. Knivbeskyttelse

7. Kniv

8. Brændstoftank

9. Koblingshus
10. Choker
11. Brændstofprimer
12. Smørenippel
13. Låsehåndtag
14. Håndtag for rotation af håndtag

Specifikationer

HT 245
Tør vægt (kg)		5,5
Kniv	Type	Dobbelt
	Længde (mm)	610
	Klippebredde (mm)	27
Transmission		Slyng kobling
Motor	Type	Luftkølet, enkelt cylinder, 2-takt, benzin
	cc	24,5
	Effekt	0,85 kW / 9500 omdr./min
	Brændstofkapacitet (L)	0,33
	Starter	Rekyl
	Tændrør	Denso W22MPR-U (10011022)

Grundet fortsat produkt udvikling, forbeholder Texas A/S sig ret til at forbedre produktet, uden at være forpligtiget til at forbedre allerede solgte modeller.

• Dette produkt er udstyret med en 2-takt motor, der kræver 2-takt smøringsolie tilsat benzinen.
• Brug altid blyfri benzin (minimum oktan 95).
• Anvend ikke færdigblandet benzin/olie fra benzinstationer, som er beregnet til brug i knallerter, motorcykler, osv.
• Brug altid olieleverandørens foreskrifter vedrørende blandingsprocent (se bag på dunken).

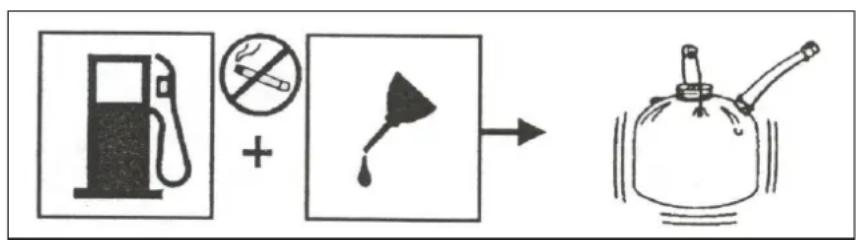

• Brug en ren og godkendt benzindunk til at blande benzinen med olie i.
• Brug en godkendt 2-takt olie til luftkølede motorer, motorsave, trimmere og lignende. (Brug ikke påhængsmotorolie eller smøringsolie til biler). Bland i små mængder.
• Texas anbefaler Texas Motex 2TX blandet i forholdet 2%. Dette svarer til at 0,1 l. 2-takt olie blandes med 5 l. benzin. Hvis en anden olie anvendes bør forholdet være 4%. Følg dog altid producentens anvisninger bag på dunken.
• Bland olien og benzinen grundigt og ryst dunken hver gang før påfyldning.
• Brug IKKE en benzinblanding der er mere end 90 dage gammel, da motoren i så fald kan have startproblemer. Opbevar aldrig samme benzinblanding i tanken i mere end 30 dage.
• Ved længere tids opbevaring tøm da altid brændstoftanken.

Påfyldning af benzin – Rygning forbudt!

1. Skru benzindækslet af. Læg det på et rent underlag.
2. Hæld forsigtigt det olieblandede brændstof i tanken undgå spild.
3. Skru benzindækslet på og stram til. Tør spildt brændstof op.
4. Det er normalt, at der kommer en del røg ud af motoren første gang, den bliver brugt.

Bemærk! Sluk altid motoren før påfyldning, hæld aldrig brændstof på en maskine, der er i gang, eller hvor motoren er varm. Flyt mindst 3 meter væk fra påfyldningsstedet, før motoren startes. Hold minimum 2 minutters pause før optankning af brændstof.

Start / stop

1. Væd skumfilteret i 2-takt mtoorolie før start. Læs mere på side 7.

Sådan startes en kold motor.

1. Læg hækkeklipperen på en flad, bar flade.
2. Sæt kontakten(2) på "I"
3. Brændstof primeren, som sidder under luftfilteret i højre side, trykkes i bund, indtil de løber brændstof retur til tanken (den gennemsigtige slange).
4. Indstil chokerhändtaget på "CLOSE".
5. Hold i startersnoren og træk indtil motoren går i gang.
6. Flyt chokerhåndtaget til køreposition.

1. Indstil chokerhändtaget på "OPEN".
2. Træk i startersnoren indtil motoren går i gang.

Lad motoren gå i tomgang, før den stoppes.

• Anvend kun så meget gas som er nødvendigt til at udføre arbejdet. Det er unødvendigt at køre med for høj omdrejningshastighed.
• Vip skæret af hækkeklipperen 5-10° i forhold til hækken. Det gør det lettere at klippe og resultatet bliver bedre.

Rotation af håndtag

For at klippe hæk på den mest ergonomiske måde, kan håndtaget svinges 90 grader til højre eller venstre.

Tryk på håndtaget (1) øverst på håndtaget og pres derefter låsehåndtaget (2) ned samtidig med at du drejer håndtaget til venstre eller højre.

Tryk ikke på gashåndtaget under denne operation!

Vedligeholdelse

Vedligeholdelse før og efter brug.

- Kontroller motoren for eventuelle utætheder i brændstofsystemet.

- Smør sværdet i olie under og efter brug. Vi anbefaler Tex-Part hækkeklipperolie (varenr. 90306507), som er biologisk nedbrydeligt.

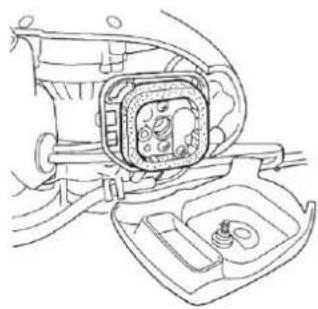

- Et snavset luftfilter vanskeliggør start af maskinen og mindsker arbejdsydelsen. Undersøg derfor, om der er snavs i filteret.

- Luftfilteret renses i varmt sæbevand og det skal være helt tørt, før det igen vædes i 2-takts motorolie.

Luftfilteret skal vædes i lidt 2-takts motorolie, og overskydende olie trykkes ud. Vær opmærksom på at luftfilterdækslet slutter helt tæt ved montering.

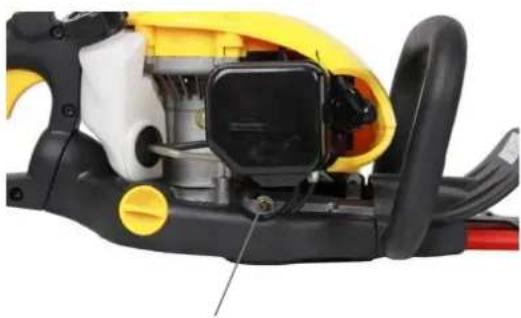

Vær opmærksom på at gearkassen skal være smurt. Den leveres smurt, men det kan være nødvendigt at smøre den efterfølgende, hvis den viser tegn på utæthed. Gearkassen skal være 3/4 fyldt. Efterpåfyldning skal ske efter hver 50 timers kørsel.

Der skal bruges fedt af typen: MULTIFAK EP-0 Fedt påfyldes ved hjælp af en fedt sprøjte (medfølger ikke).

Det anbefales at lade et autoriseret serviceværksted efterfylde med fedt.

Justering af karburator (motor omdrejninger)

Karburatoren er justeret fra fabrikkens side. Skulle det være nødvendigt at justere karburatoren yderligere - f.eks. pga. dårlig motorgang, kan det gøres på følgende måde:

Juster skruen (1) mens motoren kører i tomgang.

• Med uret (2) = Omdrejninger øges
• Mod uret (3) = Omdrejninger mindskes

Det anbefales at lade et autoriseret værksted udføre justering af karburator, da forkert justering kan ødelægge motoren!

Garantien dækker ikke forkert justering af karburator!

Luftindsugning

Motoren er luftkølet. Hvis støv og snavs blokeret kølerippene, kan det medføre at motoren bliver for varm og i værste fald ødelægge motoren.

Tjek og rengør periodevis kølerippene.

Vedligeholdelsesskema:

	System/del	Procedure	Før start	Hver 25. Time	Hver 50. time	Hver 100. time	Bemærkning
Motor	Brændstof spild	Tør af/væk	√
	Brændstof tank, luft filter, brændstofffilter	Tjek og rengør	√	√			Udskift hvis nødvendigt
	Justeringsskrue for motoromdrejning	Juster hvis motor går dårligt	√				Udskift karburator hvis nødvendigt
	Tændrør	Rengør og juster tændrørshætte			√		Afstand: 0,6-0,7mm Udskift hvis nødvendigt
	Luftindsugning (kølerippe)	Rengør		√
	Lyddæmper, gnistfang, cylinder, udstødning	Rengør				√	Anbefales at bruge få værksted til at gøre.
Hækkeklipper	Gashåndtag, on/off knap	Tjek at virker	√
	Sværd/knive	Tjek og rengør	√				Udskift hvis beskadiget. Smør under og efter brug
	Gearkasse	Tjek/påfyld fedt			√		Se side 7
	Skruer/bolte/mætrikker	Spænd/udskift	√			√	Dog ikke justeringsskrue for motoromdrejninger

Tændrør

Denne maskine er udstyret med et tændrør, der har en elektrodeafstand på 0,6-0,7 mm. For optimal ydelse bør det udskiftes årligt.

Find korrekt tændrør i reservedelsoversigten på www.texas.dk

Opbevaring

1. Tøm al brændstof af tanken i en dunk, der er godkendt til benzin. Lad motoren køre til den stopper.
2. Rens knivene, opbevar dem frostfrit og hvor børn ikke kan komme til dem.
3. Overhold alle sikkerhedsforskrifter vedr. sikker opbevaring og håndtering af benzin.

Fejlfinding

PROBLEM	MULIG ÅRSAG	L∅SNING
Motor vil ikke starte.	1. Ingen gnist.	Undersøg tændrøret. Aftag tændrøret, sæt tændrørshætten på tændrøret, og læg tændrøret på metalcylinderen. Træk i startsnoren, og se om der kommer gnister fra tændrørets spids. Hvis der ikke er gnister, gentages denne prøve med et nyt tændrør.
	2. Intet brændstof.	Tryk på brændstof primeren. Hvis problemet fortsætter, kontakt en forhandler/reparatør.
	3. Druknet motor.	Aftag tændrøret, og vend trimmeren rundt, så tændrørshullet vender mod jorden. Flyt choke-ren til "Kør" og træk i startsnoren 10 til 15 gange. Rens tændrøret og skru det til igen. Udskift eventuelt.Træk i startsnoren 3 gange med chokeren på "kør". Hvis motoren ikke starter, flyttes chokeren til "choker" og normal startprocedure foretages. Hvis motoren fortsat ikke starter, gentages pro-ceduren med et nyt tændrør.
	4. Man skal trække hårdere i startsnoren, end da den var ny.	Kontakt en forhandler / reparatør.
Motoren starter, men vil ikke accelerere.	Karburatoren skal justeres.	En reparatør skal kontaktes.
Motoren starter, men vil kun køre ved fuld gas på halv choker.	Karburatoren skal justeres, repa-reres eller renses.	En reparatør skal kontaktes.
Motoren kommer ikke op på fuld gas og ud-sender kraftig røg.	1. Undersøg brændstoffets blan-dingsforhold.	Brug nyt brændstof med det rette blandingsfor-hold.
	2. Luftfilteret er beskidt.	Rens eller udskift.
	3. Karburatoren skal justeres.	En reparatør skal kontaktes.
Motoren starter, kører og accelererer, men vil ikke gå i tomgang.	Karburatoren skal justeres.	En reparatør skal kontaktes.
Der drypper olie fra udstødningen.	1. Hækkeklipperen anvendes ikke ved fuld gas.	Anvend hækkeklipperen ved fuld gas.
	2. Undersøg brændstoffets blan-dingsforhold.	Brug nyt brændstof og korrekt 2-taktsblanding.
	3. Luftfilteret er beskidt	Rens eller udskift.
	4. Karburatoren skal justeres.	En reparatør bør kontaktes.
