Produkttype	Buskrydder/Trimmer (Plæneklipper)
Mærke	Hitachi
Model	CG 22EAD
Motorvolumen	21,1 cm³ (21,1 ml)
Motortype	To-takts, luftkølet
Blandingsforhold	25:1 til 50:1 (benzin til to-taktsolie)
Brændstoftankkapacitet	450 ml
Anbefalet maks. motorhastighed	13.000 min⁻¹
Akselhastighed ved udgang	9.900 min⁻¹
Maks. motorudgangseffekt	0,63 kW
Tørvægt	4,7 kg
Skæreudstyr	Nylonsnor (halvautomatisk skærehoved)
Snordiameter / længde	3,0 mm / 2 m eller 2,4 mm / 4 m
Lydtryksniveau (LpA)	90 dB(A) (usikkerhed 3 dB)
Garanteret lydeffektniveau (LwA)	112 dB(A)
Vibrationsniveau (Forreste/venstre håndtag)	7,7 m/s² (ækvivalent)
Vibrationsniveau (Bagerste/højre håndtag)	4,3 m/s² (ækvivalent)
Tændrør	NGK BMR7A
Tomgangshastighed	3.000 min⁻¹
Håndtagstype	Løkkehåndtag med afskærmningsstang (til stive knive)
Sikkerhedsfunktioner	Gasudløsersikring, tændingskontakt, knivbeskytter, sele
Vedligeholdelse	Rens luftfilter dagligt, smør fleksibel aksel hver 20. time, kontroller tændrør hver 100. time

Ofte stillede spørgsmål - CG 22EAD HITACHI

Hvad er blandingsforholdet for Hitachi CG22EAD?

Brug et forhold på 25:1 til 50:1 af blyfri benzin (89 oktan) til to-taktsolie. For bedste resultater, brug original Hitachi-olie eller JASO FC/ISO EGC klasse olie.

Hvordan justerer jeg tomgangshastigheden?

Med motoren i gang, drej tomgangsjusteringsskruen (T) med uret, indtil skæreudstyret begynder at rotere, drej derefter mod uret, indtil det stopper. Standard tomgangshastighed er 2800-3200 omdr./min.

Hvor ofte skal jeg rense luftfilteret?

Rens luftfilteret dagligt eller oftere under støvede forhold. Vask det i varmt sæbevand, tør grundigt, og udskift det, hvis det er beskadiget eller stærkt tilsmudset.

Hvilken type skæreudstyr kan jeg bruge?

Enheden leveres med et halvautomatisk skærehoved til nylonsnor (3,0 mm eller 2,4 mm diameter). Den accepterer også metalklinger (230 mm), hvis den er udstyret med passende beskytter og afskærmningsstang.

Hvordan udskifter jeg nylonsnoren i skærehovedet?

Fjern huset ved at trykke på låsetapperne. Tag spolen ud, fold en ny snor ujævnt, sæt den i rillen, vik begge halvdele i samme retning, sæt enderne i stopperhullerne, og saml igen. Juster til 11-14 cm længde.

Hvilket sikkerhedsudstyr skal jeg bære under brug?

Bær altid øjen-, hoved- og høreværn, tunge lange bukser, støvler og handsker. Brug skridsikkert fodtøj og en sele. Hold tilskuere mindst 15 m væk.

Hvordan starter jeg motoren?

Indstil tændingskontakten til TIL, tryk på primerbolden flere gange, luk chokeren (hvis kold), træk i starteren hurtigt, indtil motoren starter, åbn derefter chokeren og træk igen. Varm op i 2-3 minutter før skæring.

Hvad er klingekast, og hvordan undgår man det?

Klingekast opstår, når den roterende klinge rammer en fast genstand, hvilket forårsager en voldsom reaktion. For at undgå det, hold enheden under hoftehøjde, skær fra højre til venstre (eller venstre til højre for buet aksel), og inspicer området for forhindringer.

Hvordan vedligeholder jeg den fleksible drivaksel?

Hver 20. time skal du fjerne gearkassen, trække akslen ud, rengøre den, påføre lithiumfedt rigeligt og sætte den i igen. Spænd skruerne sikkert.

Hvorfor starter min motor ikke?

Kontroller blandingsforhold, tændrørs tilstand og afstand (0,6 mm), luftfilterets renhed, og sørg for, at tændingskontakten er TIL. Hvis den stadig ikke starter, juster karburatoren eller konsulter en Hitachi-forhandler.

BRUGSANVISNING CG 22EAD HITACHI

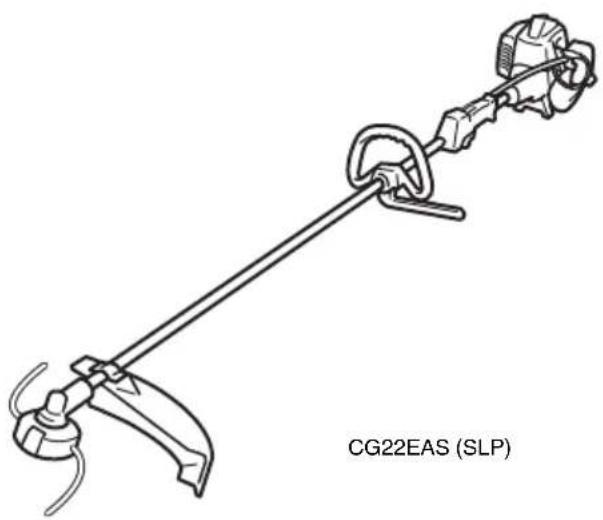

Grästrimmer/Röjsax Græstrimmer/Buskrydder Gresstrimmer/Buskrydder Trimmeri/Raivaussaha Grass Trimmer/Brush Cutter

CG 22EAS (SLP) / CG 22EAS (SP) CG 22EAD (SLP) / CG 22EAB (LP)

Läs noga igenom bruksanvisningen innan maskinen tas i bruk. Læs denne brugsvejledning omhyggeligt, inden maskinen tages i brug. Bruksanvisningen må leses nøye før bruk av maskinen. Lue ohjekirja huolellisesti ennen koneen käyttämistä. Read the manual carefully before operating this machine.

Bruksanvisning Brugsanvisning Bruksanvisning Käyttöohjeet Handling instructions

Hitachi Koki

BEMÆRK: Nogle enheder er ikke udstyret med disse.

	Symboler⚠ ADVARSELDet følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.
	Det er vigtigt, at du læser, fuldt ud forstår og overholder de følgende sikkerhedsforanstaltninger og advarsler. Skødesløs eller forkert brug af denne enhed kan forårsage alvorlige eller dødelige kvæstelser.		Viser det maksimale omdrejningstal. Brug ikke skæreudstyr, hvis maksimale omdrejningstal er mindre end akslens omdrejningstal.
	Læs, forstå og følg alle advarsler og instruktioner i denne brugsanvisning og på enheden.		Brug handsker, når det er nødvendigt, f.eks. når du samler skæreudstyr.
	Brug altid beskyttelsesudstyr for øjne, hovedet og ører under brugen af denne enhed.		Brug skridsikkert og robust fodtøj.
	Brug ikke metalklinger/stive klinger, når dette tegn er vist på enheden.		Der kan forekomme tryk mod klingen, når den roterende klinge kommer i kontakt med en fast genstand i det kritiske område. Der kan opstå en farlig situation, hvor hele enheden og brugeren bliver skubbet voldsomt. Denne reaktion kaldes klingetryk. Som følge heraf kan brugeren miste kontrollen over enheden, hvilket kan medføre alvorlige eller dødelige kvæstelser. Klingetryk forekommer især i områder, hvor det er vanskeligt at se det materiale, der skal klippes.
	Hold alle børn, tilskuere og hjælpere 15 m væk fra enheden. Hvis nogen nærmer sig, skal du straks stoppe motoren og skæreudstyret.
	Pas på udslyngede genstande.	Do not attach handle above this point	Angiver håndtagets placering. Fastgør ikke håndtaget over dette punkt.
		PLACE GUARD BRACKET BETWEEN ARROWS	Angiver klingeafskærmningens placering for et trimmerhoved eller semiautomatisk trimmerhoved.
Inden du bruger maskinen• Læs brugsanvisningen omhyggeligt.• Kontroller, at skæreudstyret er korrekt samlet og indstillet.• Start enheden og kontroller karburatorindstillingen. Se “VEDLIGEHOLDELSE”.

Indhold

HVAD ER HVAD 15

ADVARSLER OG SIKKERHEDSINSTRUKTIONER ....16

SPECIFICATIONER....17

SAMLEPROCEDURER....17

BETJENING 19

VEDLIGEHOLDELSE 20

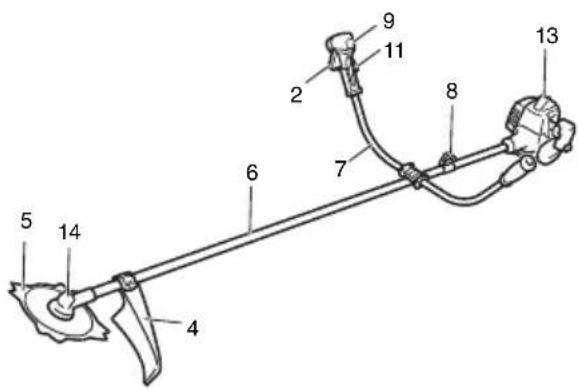

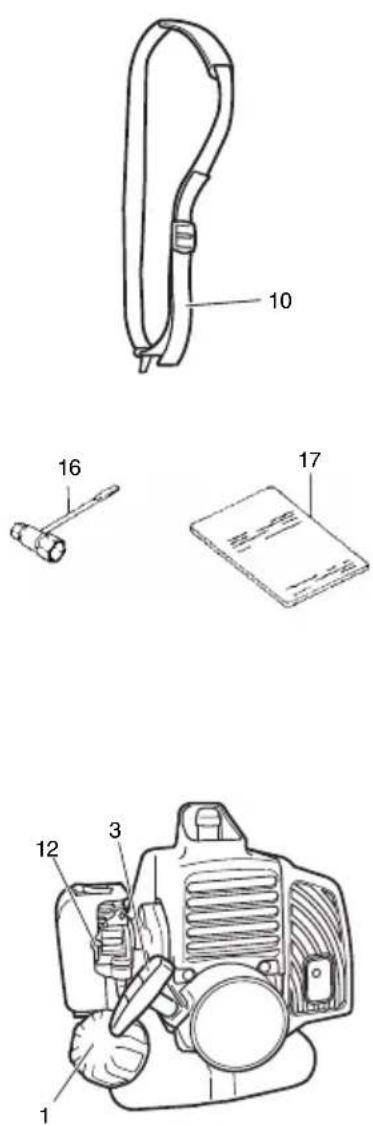

HVAD ER HVAD

Eftersom denne brugsanvisning dækker flere modeller, kan der være nogle forskelle mellem billederne og din enhed. Brug de instruktioner, der gælder for din enhed.

1. Brændstofdæksel
2. Gashändtag
3. Starthåndtag
4. Klingeafskærmning
5. Skæreudstyr
6. Drivakselrør
7. Händtag
8. Ophængningsøje
9. Tændingskontakt
10. Sele
11. Gashåndtagsspærre
12. Choker
13. Motor
14. Vinkelgearhus
15. Drejeledshus
16. Topnøgle
17. Brugsanvisning

○ Brug altid ansigtsskærm eller briller af sikkerhedshensyn.
○ Bær altid kraftige, lange bukser, støvler og handsker. Bær ikke løse klæder, smykker, korte bukser, sandaler eller hav bare fødder. Hår over skulderlængde skal sikres.
Brug ikke dette værktøj, hvis du er træt, syg eller påvirket af alkohol, stoff er eller medicin.
○ Lad aldrig et barn eller en uerfaren person betjene maskinen.
Brug høreværn. Vær opmærksom på dine omgivelser. Vær opmærksom på tilskuere, der kan signalere et problem. Fjern omgående sikkerhedsudstyr ved standsning af motoren.
○ Brug hovedbeskyttelse.
○ Lad aldrig maskinen køre i et lukket rum eller en lukket bygning. Indånding af udstødningsgasser kan være dræbende.
○ Hold håndtagene fri for olie og brændstof.
○ Hold hænderne væk fra skærende udstyr.
○ Tag ikke fat på eller hold enheden på dens skærende udstyr.
○ Når du slukker for enheden, skal du sikre dig, at skæreudstyret er standset, inden du sætter enheden ned.
○ Ved længere arbejder skal man holde regelmæssige pauser for at undgå mulige Hand-Arm Vibration Syndrome (HAVS)-skader, der forårsages af vibrationer.

ADVARSEL

○ Antivibrationssystemer garanterer ikke, at du slipper for HAVS- eller carpal tunnel-syndrom. Derfor skal vedvarende og regelmæssige brugere holde øje med deres hænders og fingres tilstand. Søg straks læge, hvis nogen af de ovenfor nævnte symptomer opstår.

Hvis du anvender nogen medicinske elektriske/elektroniske anordninger som f.eks. en pacemaker, skal du kontakte din læge og producenten af anordningen før betjening af noget motorudstyr.

Enhed/maskinsikkerhed

☐ Undersøg hele enheden/maskinen før hver brug. Udskift beskadigede dele. Kontroller for brændstoflækager og kontroller, at alle fastgørelser er på plads og spændt sikkert.
○ Udskift dele, der er revnede, skårede eller beskadiget på nogen måde, inden du bruger enheden/maskinen.
○ Kontroller, at sikkerhedsafskærmningen er korrekt monteret.
○ Hold andre væk, när du indstiller karburatoren.
Brug kun tilbehør, som er anbefalet af producenten til denne enhed/maskine.

ADVARSEL

Foretag aldrig ændringer på enheden/maskinen under nogen form. Brug aldrig enheden/maskinen til et job, som den ikke er beregnet til.

Brændstofsikkerhed

○ Bland og hæld brændstof på udendørs, og nogen gnister eller fl ammer.
○ Brug en beholder, som er godkendt til brændstof.
○ Ryg ikke og tillad ikke rygning nær brændstof eller enheden/maskinen eller under brugen af enheden/maskinen.
○ Tør alt spildt brændstof op, inden du starter motoren.
Gå mindst 3 m væk fra påfyldningsstedet, inden du starter motoren.
○ Stop motoren før du fjerner brændstofdækslet.
Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoffet tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i tanken, så skal enheden/maskinen opbevares, så brændstoffet ikke lækker.
○ Opbevar enhed/maskine og brændstof på et sted, hvor dampe fra brændstof ikke kan komme i kontakt med gnister eller åben ild fra vandvarmere, elektriske motorer eller kontakter, ovne osv.

ADVARSEL

Brændstof antændes, eksploderer eller indåndes nemt, så man bør derfor være særlig opmærksom, når man håndterer eller påfylder brændstof.

Klippesikkerhed

○ Klip ikke i andet materiale end græs og buske.
○ Inspicer det område, der skal klippes, inden hver brug. Fjern genstande der kan slynges omkring eller vikles ind.
○ Bær en aerosol beskyttelsesmaske for at beskytte åndedrættet, när græsset klippes efter behandling med insektdræbende midler.
Hold andre inklusive børn, dyr, tilskuere og hjælpere uden for risikozonen på 15 m. Stop motoren øjeblikkeligt, hvis nogen nærmer sig.
○ Hold altid motoren på højre side af kroppen.
○ Hold enheden/maskinen fast med begge hænder.
○ Hold ordentligt fodfæste og god balance. Stræk ikke for langt ud.
○ Hold alle legemsdele væk fra lydpotten og skæreudstyret, når motoren er i gang.
○ Hold skæreudstyret under hoftehøjde.
○ Når man flytter til et nyt arbejdsområde, skal man sørge for at slukke maskinen og sikre sig, at alt skæreudstyr er stoppet.
○ Placer aldrig maskinen på jorden, mens den kører.
○ Man bør altid sikre sig, at motoren er slukket, og at alt skæreudstyr er helt stoppet, inden man fjerner stumper eller græs fra skæreudstyret.
○ Medtag altid förstehjælpsudstyr, när der arbejdes med motorudstyr.
○ Start eller kør aldrig motoren inde i et lukket rum eller bygning og/eller i nærheden af brandfarlige væsker. Indånding af udstødningsgasser kan være dræbende.

Vedligeholdelsessikkerhed

○ Vedligehold enheden/maskinen i overensstemmelse med anbefalede procedurer.
○ Tag tændrøret ud, inden du udfører vedligeholdelse, bortset fra ved karburatorindstilling.
○ Hold andre væk, når du indstiller karburatoren.
Brug kun originale Hitachi-reservedele som anbefalet af producenten.

○ Bær enheden/maskinen i hånden med motoren stoppet og lydpotten vendende væk fra kroppen.
○ Lad motoren køle af, tøm brændstoftanken, og sikr enheden/maskinen, inden du sætter den til opbevaring eller transporterer den i et køretøj.
Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoffet tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i tanken, så skal enheden/maskinen opbevares, så brændstoffet ikke lækker.
○ Opbevar enheden/maskinen uden for børns rækkevidde.
○ Rengør og vedligehold enheden omhyggeligt og opbevar den på et tørt sted.
○ Kontroller, at motorkontakten er afbrudt under transport og opbevaring.

f Deek kikiken reed knivdækslet ved transport i bil.

Hvis der forekommer situationer, som ikke er dækket af denne brugsanvisning, så vær påpasselig og brug den sunde fornuft. Kontakt din Hitachi-forhandler, hvis du behøver assistance. Vær særlig opmærksom på udsagn, hvor følgende ord står foran:

ADVARSEL

Hvis instruktionerne ikke følges, kan der være fare for alvorlige personskader eller død.

FORSIGTIG

Hvis instruktionerne ikke følges, kan der være fare for personskader eller skader på udstyret.

BEMÆRK

Nyttig information for korrekt funktion og brug.

FORSIGTIG

Du må ikke skille rekylstarteren ad, da rekylstarteren kan springe ud og forårsage personskade.

SPECIFIKATIONER

Model	CG22EAS (SLP)	CG22EAS (SP)		CG22EAD (SLP)	CG22EAB (LP)
Motor
Volumen ( cm^3 ) (ml)	21,1	21,1		21,1	21,1
Tændrør	NGK BMR7A	NGK BMR7A		NGK BMR7A	NGK BMR7A
Tomgangshastighed ( min^-1 )	3000	3000		3000	3000
Anbefalet maks. hastighed ( min^-1 )	13000	13000		13000	9900
Hastighed på udgangsaksel ( min^1 )	9900	9900		9900	9900
Maks. motorydelse (kW)	0,63	0,63		0,63	0,63
Brændstoftankkapacitet ( cm^3 ) (ml) 450 450 450 450
Tørvægt (kg) 4,4 4,7 4,7 3,9
Skæreudstyr Type/dia. (mm) Nylonsnor	Nylonsnor		Metalklinge / 230	Nylonsnor	Nylonsnor
Lydtryksniveau (ISO11806)LpA (dB (A))	90	89	91	90	90
	3	3	3	3	3
Målt lydeffektniveau (ISO11806)LwA (dB (A))	104	104	103	104	104
	3	3	3	3	3
Målt lydeffektniveau (2000/14/EF)LwA (dB (A))	107	107	106	107	107
Garanteret lydeff ektniveau (2000/14/EF)LwA (dB (A))	112	112	112	112	112
Vibrationsniveau ( m/s^2 ) (ISO7916)
Tilsvarende (Forreste / venstre håndtag)	6,7	4,5	4,7	7,7	5,5
Tilsvarende (Bagerste / højre håndtag)	4,1	4,8	4,3	4,7	6,6
Tomgang (Forreste / venstre håndtag)	4,9	2,7	2,7	4,1	5,5
Tomgang (Bagerste / højre håndtag)	3,3	3,4	3,4	3,7	4,7
Fuld fart (Forreste / venstre håndtag)	8,0	5,8	6,1	10,1	5,5
Fuld fart (Bagerste / højre håndtag)	4,7	5,9	5,1	5,5	8,1

BEMÆRK

Tilsvarende støjniveau/vibrationsniveau er beregnet som den tidsvægtede energi i alt for støj/vibrationsniveauer under forskellige arbejdstilstande med den følgende tidsfordeling: 1/2 tomgang, 1/2 fuld fart.

* Der forbeholdes retten til at ændre alle data uden varsel.

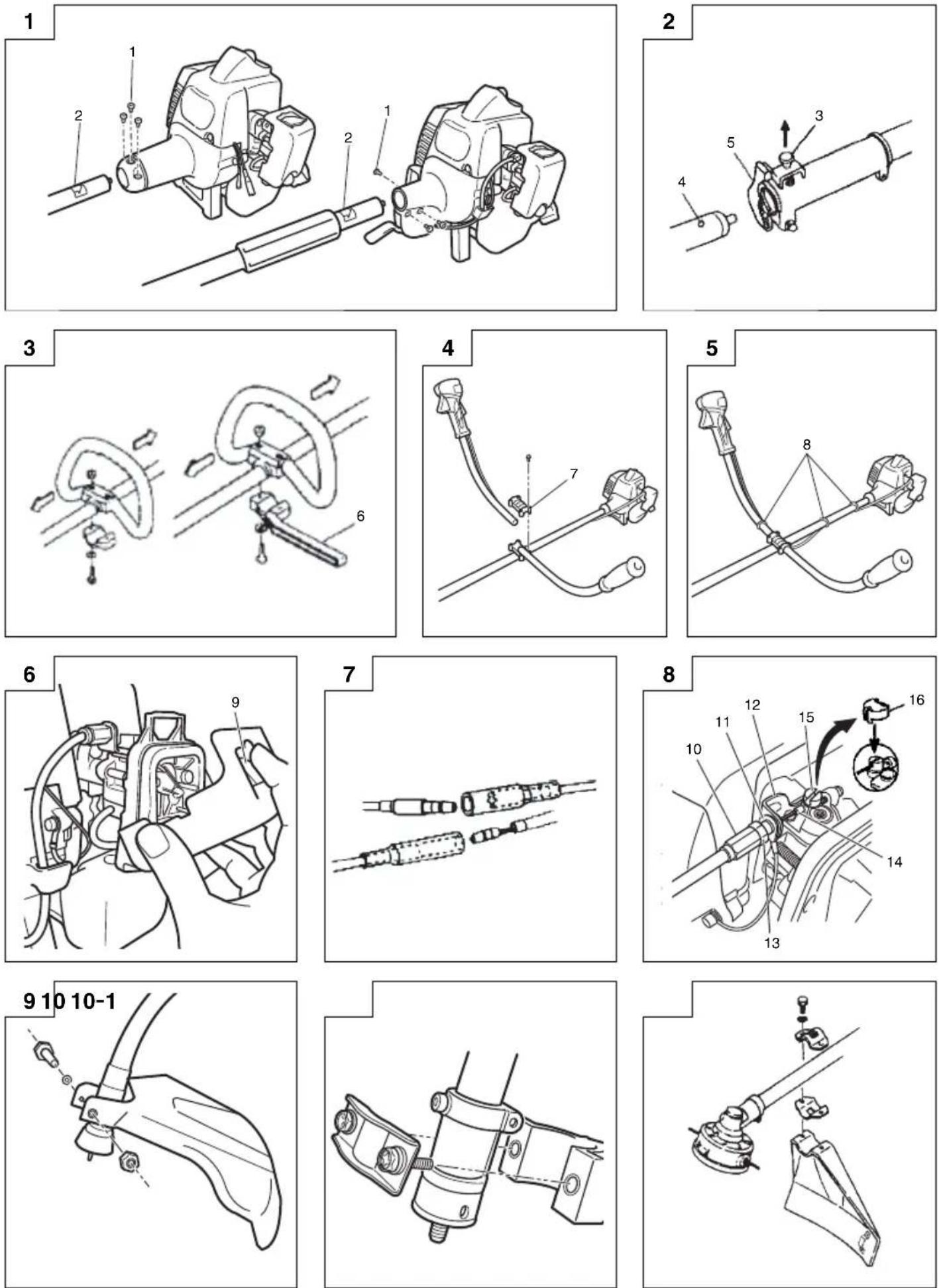

SAMLEPROCEDURER

Løsn rørets sikringsbolt (1) ca. 10 omgange, så bolten ikke blokerer for det drivakselrør, der skal sættes i. Når du sætter drivakselrøret i, skal du holde rørets sikringsbolt udad, så den indvendige fitting heller ikke blokerer.

Sæt drivakslen ordentligt ind i motorens koblingshus, indtil den position, der er afmærket på drivakselrøret (2), møder koblingshuset.

Nogle modeller leveres muligvis med monteret drivaksel.

BEMÆRK

Når det er vanskeligt at føre drivakslen frem til den afmærkede position på drivakselrøret, kan du dreje drivakslen, der hvor skæreudstyret er monteret, med uret eller mod uret. Spænd rørets sikringsbolt fast i hullet i akselrøret. Spænd derefter fastspændingsbolten godt fast.

Montering af skæreudstyr

1. Sæt skæreudstyret på plads.

2. Sørg for, at låsestiften (3) passer i rørets fastgøringshul (4),1.ogFunktion

at røret ikke går løs. (Fig. 2)

1. Spænd møtrikken (5) ordentligt fast. (Fig. 2)

Montering af håndtag

ADVARSEL

Når du bruger stålklinger/stive klinger på lige akseltrimmere eller buskryddere, skal du altid bruge en barrierestang (6) og en skuldersele med løkkehåndtag. (Fig. 3)

Fastgør håndtaget til drivakselrøret med vinklen mod motoren. Juster håndtaget, så det er behageligt at bruge.

BEMÆRK

Hvis din enhed har en mærkat for håndtagsplacering på drivakselrøret, skal illustrationen følges.

Afmonter håndtagsbeslaget (7) fra samlingen. (Fig. 4)

Placer håndtagene på deres plads og monter håndtagsbeslaget löst med fire bolte. Juster beslaget ind på den rigtige position. Fastgør derefter beslaget ordentligt med boltene.

Monter beskyttelsesslangen på drivakslen eller håndtaget vha. ledningsklemmer (8). (Fig. 5)

Kabel til gashåndtag/stopsnor

Tryk på den øverste tap (9) og åbn luftfilterdækslet. (Fig. 6) Forbind stopsnorene. (Fig. 7)

Hvis gashåndtagets ydre ende (10) er gevindskåret på din skrues den og jordterminalen (11) (hvis udstyret hermed) helt ind i kabeljusteringen (12), hvorefter denne kabelende strammes med justeringsmøtrikken (13) mod kabeljusteringen (12).

Tilslut enden af gashåndtagskablet (14) til karburatoren (15) og monter drejedækslet (16) (hvis enheden er udstyret hermed), som findes i værktøjsposen, på drejeleddet (15) (Fig. 8).

Nogle modeller leveres muligvis med delene monteret.

Montering af klingeafskærmning (Fig. 9, 10, 10-1, 11)

BEMÆRK

Skærmbeslaget kan på nogle modeller være monteret på gearkassen allerede fra fabrikken.

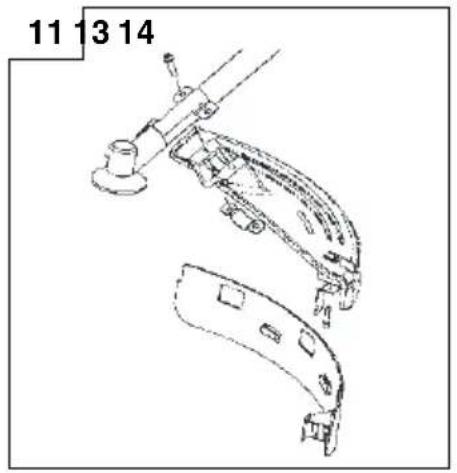

Monter klingeafskærmningen på drivakselrøret mod vinkelgearhuset. Spænd skærmbeslaget ordentligt fast, så klingeafskærmningen ikke svinger eller bevæger sig ned under driften.

Monter klingeafskærmningen på skærmbeslaget, som også fastgør skærmen til gearkassen med de to skærmmonteringsskruer.

FORSIGTIG

Nogle klingeafskærmninger er udstyret med skarpe snorafkortere. Vær forsigtig, när du betjener den.

Når du bruger et trimmerhoved med en todels klingeafskærmning, monteres afskærmningsforlængeren på klingeafskærmningen.

(Fig. 12)

BEMÆRK

Når afskærmningsforlængeren monteres klingeafskærmningen, skal den skarpe snorafkorter fjernes fra klingeafskærmningen (hvis monteret).

○ Hvis din enhed har en mærkat for afskærmningsplacering på drivakselrøret, skal angivelsen følges.

Se tegningerne angående afmontering af afskærmningsforlængeren. Brug handsker, da forlængeren har en skarp snorafkorter, og skub derefter de fire firkantede tapper på plads én efter én. (Fig. 13)

Montering af semiautomatisk trimmerhoved

Tilfører automatisk mere nylonsnor, når det bankes ned i jorden ved lave omdrejninger (ikke højere end 4500 rpm).

Specifi kationer

Kode nr.	Monteringsskruetype	Rotations-retning	Størrelse på monteringsskrue
6696454	Møtrik Mod uret M	10×P1,25-LH
6696597	Møtrik Med uret M	8×P1,25-RH

Anvendelig nylonsnor

Snordiameter: 3,0 mm Længde: 2 m

Snordiameter: Φ2,4 mm Længde: 4 m

1. Forholdsregler

○ Huset skal være ordentligt fastgjort til dækslet.

○ Kontroller dækslet, huset og de andre komponenter for revner eller andre skader.

○ Kontroller huset og knappen for slid. Hvis slidgrænsemærket (17) på huset ikke længere er synligt, eller der er et hul i bunden (18) af knappen, skal de straks udskiftes med nye dele. (Fig. 14)

○ Trimmerhovedet skal være ordentligt monteret på enhedens gearkasse.

Brug altid Hitachi-nylonsnor for at opnå fremragende ydeevne og driftssikkerhed. Brug aldrig ståltråd eller andre materialer, der kan blive til et farligt projektil.

Hvis trimmerhovedet ikke tilfører snor på korrekt vis, skal du kontrollere, at nylonsnoren og alle komponenter er ordentligt monterede. Kontakt din Hitachi-forhandler, hvis du behøver assistance.

1. Montering (Fig. 15)

○ Monter trimmerhovedet på gearkassen af græstrimmere/buskryddere. Monteringsmøtrikken har venstregevind. Drej i urets retning for at løsne/mod uret for at spænde.

På modeller med buet skaft har monteringsmøtrikken højregevind. Drej mod urets retning for at løsne/med uret for at spænde.

BEMÆRK

○ Eftersom skæreholderdækslet ikke anvendes her, skal du gemme det til der anvendes en metalklinge, hvis udstyret dermed.

○ Indsæt en unbrakonøgle (19) i hullet på gearkassen for at låse skæreholderen.

1. Justering af snorlængde

○ Indstil motorhastigheden så lavt som muligt og bank hovedet let ned i jorden. Nylonsnoren trækkes ca. 3 cm ud for hver gang. (Fig. 16)

Du kan også forlænge nylonsnoren ved hjælp af håndkraft, men så skal motoren være helt standset. (Fig. 17)

- Juster nylonsnoren til den rigtige længde på 11-14 cm inden påbegyndelse af arbejde.

Montering af klinge (Fig. 18)

(Hvis udstyret med en klinge)

Når du monterer en klinge, skal du sørge for at der ikke er nogen revner eller skader på den, og at skærene vender den rigtige vej.

BEMÆRK

○ Når du monterer klingeholderdækslet (20), skal du sørge for at vende den konkave side opad.

○ Indsæt specialnøglen (19) i hullet i vinkelgearhuset for at låse klingeholderen (21). Vær opmærksom på, at klingens fastspændingsbolt eller -møtrik (22) har venstregevind (løsnes med uret/spændes mod uret). Spænd fastspændingsbolten eller -møtrikken med topnøglen.

Hvis din enhed er af typen, der fastspændes med en møtrik, og er udstyret med en split, skal klingen fastgøres med en ny split (23), hver gang den monteres. (Fig. 19)

FORSIGTIG

○ Før brug skal du sørge for, at klingen er blevet monteret korrekt.

Hvis enheden er udstyret med et beskyttelsesdæksel under en klinge, skal du kontrollere det for slidtage eller skader før brug. Hvis der er skader eller slidtage, skal det udskiftes, da det er en forbrugsdel.

ADVARSEL

Brug kun fleksibel, ikke-metallisk snor til Hitachi-hoveder, som anbefales af producenten. Brug aldrig snore af stål. De kan brække af og blive slynget ud som et farligt projektil.

BETJENING

Brændstof (Fig. 20)

ADVARSEL

○ Trimmeren er udstyret med en totaktsmotor. Kør altid motoren på brændstof, som er blandet med olie.
Sørg for god ventilation, när du påfylder eller håndterer brændstof.
Brændstof er meget brandfarligt, og det kan medføre alvorlig personskade, hvis man indånder eller spilder det på sin krop. Vær altid opmærksom ved håndtering af brændstof. Hav altid en god ventilation ved håndtering af brændstof inde i en bygning.

Brændstof

○ Brug altid 89 oktan blyfri benzin.
Brug original totaktsolie eller brug en blanding mellem 25:1 til 50:1, se oliedunken vedrørende blandingsforholdet, eller kontakt din Hitachi-forhandler.
Hvis original olie ikke er tilgængelig, så brug en kvalitetsolie, der er tilsat en antioxidant og udtrykkelig anbefalet til brug i en luftkølet, totaktsmotor (JASO FC GRADE OIL eller ISO EGC GRADE). Anvend ikke BIA eller TCW (2-takts vandafkølet type) blandet olie.
○ Brug aldrig multigradeolie (10 W/30) eller spildolie.
○ Bland altid brændstof og olie i en separat, ren container.

Start altid med at påfylde den halve mængde brændstof, som skal bruges. Tilsæt så hele oliemængden. Bland (ryst) brændstofblandingen. Tilsæt så resten af brændstoffet.

Bland (ryst) brændstofblandingen grundigt før du fylder på brændstoftanken.

Påfyldning af brændstof

ADVARSEL

○ Sluk altid for motoren, før du fylder brændstof på.
○ Abn brændstoftanken langsomt, när du påfylder brændstof, så eventuelt overtryk forsvinder.
○ Sæt brændstofdækslet omhyggeligt på efter at have tanket.
○ Flyt altid trimmeren mindst 3 m væk fra påfyldningsområdet, før du starter.
○ Vask altid omgående alt spildt brændstof af beklædning med sæbe.
○ Sørg for at kontrollere for brændstoflækage efter påfyldning af brændstof.

Rens tankdækslet omhyggeligt inden du påfylder brændstof for at sikre, der ikke falder urenheder i tanken. Kontroller, at brændstoffet er godt blandet ved at ryste containeren inden påfyldning.

Start

FORSIGTIG

Inden du starter, skal du sikre dig, at skæreudstyret ikke rører ved noget.

1. Set tændingskontakten (24) i position ON. (Fig. 21, 22)

* Tryk flere gange på snapsepumpen (25), så brændstoffet flyder gennem returrøret (39). (Fig. 23)

1. Sæt chokeren (27) i positionen CLOSED (A). (Fig. 24)
2. Træk hurtigt i rekylstarteren og sørg for at have et godt greb i håndtaget, så det ikke smutter tilbage. (Fig. 25)
3. Når du hører motoren ønsker at starte, sættes chokeren i positionen RUN (åben) (B). Træk derefter i rekylstarteren igen.

BEMÆRK

Betjen motoren ved over 6500 rpm under klipning. Hvis du bruger enheden i længere tid ved lavt omdrejningstal, kan du opslide koblingen for hurtigt.
○ Klip græs fra højre mod venstre.
○ Klip græs fra venstre mod højre (kun på modeller med buet skaft).
Der kan forekomme tryk mod klingen, når den roterende klinge kommer i kontakt med en fast genstand i det kritiske område. Der kan opstå en farlig situation, hvor hele enheden og brugeren bliver skubbet voldsomt. Denne reaktion kaldes klingetryk. Som følge heraf kan brugeren miste kontrollen over enheden, hvilket kan medføre alvorlige eller dødelige kvæstelser. Klingetryk forekommer især i områder, hvor det er vanskeligt at se det materiale, der skal klippes.
Brug selen som vist på figuren (hvis udstyret dermed). Klingen drejer mod uret, og derfor rådes du til at betjene enheden fra højre mod venstre for at opnå en effektiv klipning. Hold tilskuere mindst 15 m væk fra arbejdsområdet.

ADVARSEL

Hvis skæreudstyret rammer en sten eller noget andet, stoppes motoren, og udstyret og relaterede dele efterses for skader. Når græs eller slyngplanter vikles rundt om udstyret, skal motoren og udstyret stoppes og planterne fjernes.

Standsning (Fig. 29, 30)

Reducer motorhastigheden, kør i tomgang et par minutter og sluk derefter på tændingskontakten (24).

På modeller med en motortændingskontakt trykkes ind og holdes på tændingskontakten, indtil motoren er fuldstændigt standset.

ADVARSEL

Skæreudstyret kan forårsage skade, mens det forsætter med at snurre rundt, när motoren stoppes eller strømkontrollen frigøres. Når du slukker for enheden, skal du sikre dig, at skæreudstyret er standset, inden du sætter enheden ned.

Betjen motoren ved over 6500 rpm under klipning. Hvis du bruger enheden i længere tid ved lavt omdrejningstal, kan du opslide koblingen for hurtigt.
○ Klip græs fra højre mod venstre.
○ Klip græs fra venstre mod højre (kun på modeller med buet skaft).

ADVARSEL

Skæreudstyret kan forårsage skade, mens det forsætter med at snurre rundt, när motoren stoppes eller strømkontrollen frigøres. Når du slukker for enheden, skal du sikre dig, at skæreudstyret er standset, inden du sætter enheden ned.

Tilfører automatisk mere nylonsnor, når det bankes ned i jorden ved lave omdrejninger (ikke højere end 4500 rpm).

VEDLIGEHOLDELSE

VEDLIGEHOLDELSE, UDSKIFTNING ELLER REPARATION AF EMISSIONSKONTROLENHEDER OG -SYSTEMER KAN UDFÖRES AF ETHVERT MOTORREPARATIONSVÄRKSTED ELLER INDIVID.

Karburatorindstilling (Fig. 31)

ADVARSEL

○ Skæreudstyret kan dreje rundt under karburatorjusteringer.
○ Start aldrig motoren uden den komplette koblingsafdækning og rør monteret. Ellers kan koblingen løsne sig og forårsage personskader.

Brændstoff et blandes med luft i karburatoren. Når motoren testkøres på fabrikken, foretages der en grundlæggende justering af karburatoren. Det kan være nødvendigt med yderligere indstilling passende til klima og højde. Karburatoren har en indstillingsmulighed:

T = Indstillingsskrue for tomgang.

Tomgangsindstilling (T)

Kontroller, at luftfilteret er rent. Når tomgangen er korrekt, vil skæreudstyret ikke rotere. Hvis det er nødvendigt med indstilling, lukkes T-skruen (i urets retning) med motoren i gang, til skæreudstyret begynder at rotere. Åbne skruen (mod urets retning) til skæreudstyret stopper. Du har nået den rette tomgang, når motoren kører glat i alle positioner vel under rpm, når skæreudstyret begynder at rotere.

Hvis skæreudstyret stadig roterer efter justering af tomgangshastigheden, så kontakt Hitachi-forhandleren.

BEMÆRK

Standardomdrejningstallet i tomgang er 2800-3200 rpm.

ADVARSEL

Når motoren er i tomgang må skæreudstyret under ingen omstændigheder rotere.

Luftfilter (Fig. 32)

○ Funktionsfejl på karburator
○ Startproblemer
○ Reduceret motorydelse
○ Unødvendigt slid på motordele
○ Unormalt brændstofforbrug

Rens luftfilteret dagligt eller oftere ved arbejde i særligt støvede områder.

Rengøring af luftfilteret

Åbn luftfilterets dæksel og filteret (28). Rens det i en varm sæbeopløsning. Kontroller, at filteret er tørt, inden du samler filteret igen. Et luftfilter, der været brugt i nogen tid, kan ikke rengøres fuldstændigt. Derfor skal det regelmæssigt udskiftes med et nyt. Et beskadiget filter skal altid udskiftes.

Brændstofffilter (Fig. 33)

Aftap alt brændstof fra brændstoftanken og træk brændstofffilterledningen fra tanken. Træk filterelementet ud af holdersamlingen og rens elementet i varmt vand med et rengøringsmiddel.

Rens det grundigt, indtil alle spor af rengøringsmiddel er fjernet. Klem forsigtigt, uden at vride, overskydende vand ud, og lad elementet lufttørre.

BEMÆRK

Hvis elementet er hårdt pga. støv og snavs, skal det udskiftes.

Tændrør (Fig. 34)

Tændrørets tilstand påvirkes af:

Disse faktorer forårsager aflejringer på tændrørets elektroder, som kan resultere i funktionsfejl og startvanskeligheder. Hvis motoren har lav ydelse, er vanskelig at starte eller kører dåligt i tomgang, skal du altid først kontrollere tændrøret. Hvis tændrøret er snavset, skal det renses, og elektrodeafstanden måles. Juster om nødvendigt. Den korrekte afstand er 0,6 mm. Tændrøret bør udskiftes efter ca. 100 driftstimer eller før, hvis elektroderne er slemt eroderede.

BEMÆRK

I nogle områder kræver lokal lovgivning brugen af et modstandstændrør for at undertrykke tændingssignaler. Hvis denne maskine oprindeligt var udstyret med modstandstændrør, så skal der bruges den samme type ved udskiftning.

Fleksibel drivaksel (Fig. 35)

Den fleksible drivaksel bør afmonteres og smøres med lithiumfedt af god kvalitet hver 20. time. Du afmonterer den fleksible aksel ved først at fjerne skruen (29), løsne bolten (30) og afmontere gearkassen, og derefter trække akslen ud af drivakselrøret. Rengør akslen og påfor den et rigeligt lag lithiumfedt og sæt den tilbage i drivakselrøret. Drej den, så den falder på plads, og monter derefter gearkassen samt isæt og spænd skrue (29) og skrue (30).

Vinkelgearhus (Fig. 36)

Kontroller vinkelgearhusets eller vinkelgearets fedtniveau for ca. hver 50. driftstime ved at afmontere fedtpåfyldningsproppen på siden af vinkelgearhuset.

Hvis du ikke kan se noget fedt på gearenes sider, skal du fylde huset 3/4 med lithiumfedt af god kvalitet (baseret på universalfedt). Fyld ikke huset helt op.

Udskiftning af nylonsnor

(1) Aftag huset (31) ved at trykke fast ind på läsefligene med tommelfingrene som vist i Fig. 37.
(2) Når huset er taget af, tages spolen ud og den resterende snor smides væk.
(3) Fold den nye nylonsnor i ulige længder som vist i billedet. Hægt nylonsnorens U-formede ende ind i rillen (32) i spolens midteropdeling. Rul begge snorens halvdele op på spolen i samme retning, sådan at hver halvdel af snoren er på dens egen siden af opdelingen. (Fig. 38)
(4) Tryk hver snor ind i stopperhullerne (33), sådan at de løse ender er ca. 10 cm lange. (Fig. 39)
(5) Indsæt begge snorens løse ender gennem snorøjet (34), når du placerer spolen i huset. (Fig. 40)

BEMÆRK

Når du placerer en spole i huset, skal du forsøge at justere stopperhullerne (33) ind med snorøjet (34), sådan at snorfrigørelsen bagefter bliver nemmere.

(6) Placer dækslet over huset, sådan at husets dæksellåseflige (35) matcher de aflange huller (36) på dækslet. Tryk derefter på huset, indtil det klikker ordentligt på plads. (Fig. 41)
(7) Skæresnorens længde bør ved start være ca. 11–14 cm, og den bør være lige lang på begge sider. (Fig. 42)

Klinge (Fig. 43)

ADVARSEL

Brug beskyttelseshandsker, när du håndterer eller udfører vedligeholdelse på klingen.

○ Brug en skarp klinge. Der er større risiko for, at en

sløv klinge går fast eller forårsager klingetryk. Udskift fastspændingsmøtrikken, hvis den er beskadiget og vanskelig at spænde.

Når du udskifter klinger, skal du anskaffe en af de klinger, der anbefales af Hitachi, med et klingehul på 25,4 mm.
Når du monterer en savklinge (38), skal du altid vende den trykte side opad. Hvis du bruger en 3- eller 4-tandet klinge (37), kan den vendes begge veje.
○ Brug den korrekte klinge til opgaven.
○ Når du udskifter klinger, skal du anvende de korrekte værktøjer.
Når skærene bliver sløve, skal du efterslibe eller file dem som vist på fi guren. Forkert slibning kan medføre overdreven vibrering.
○ Kassér klinger der er bøjede, skæve, revnede, i stykker eller på anden måde defekte.

BEMÆRK

Når du sliber klinger, er det vigtigt, at du bevarer klingens oprindelige radiusform nederst i fortandingen for at undgå, at klingen revner.

Nedenfor finder du nogle generelle instruktioner for vedligeholdelse.

Kontakt Hitachi-forhandleren for yderligere information.

○ Rens enheden udvendigt.
○ Kontroller, at selen er intakt.
○ Kontroller klingeafskærmningen for skader eller revner. Udskift afskærmningen i tilfælde af stød eller revner.
○ Kontroller, at skæreudstyret er ordentligt centreret, skarpt og uden revner. Et skæreudstyr, der ikke sidder lige i midten, forårsager kraftige vibrationer, der kan skade enheden.
○ Kontroller, at skæreudstyrets møtrik er tilstrækkeligt spændt.
○ Kontroller, at klingetransportskærmen er ubeskadiget, og at den kan monteres sikkert.
○ Kontroller, at møtrikker og skruer er spændt tilstrækkeligt.

○ Kontroller starteren, især remmen og returfjederen.
○ Rens tændrøret udvendigt.
○ Fjern det og kontroller elektrodeafstanden. Juster den til 0,6 mm eller udskift tændrøret.
○ Kontroller, at vinkelgearet er fyldt 3/4 op med fedt.
○ Rens luftfilteret.

○ Skyl brændstoftanken med benzin.
○ Rens karburatoren udvendigt og pladsen omkring den.
○ Rens blæseren og pladsen omkring den.

FORKLARING AV SYMBOLER

Hvis gresstrimmeren har en merkelapp for hvor håndtaket skal plasseres, følg henvisningen.

Fest beskyttelsesrøret til drivakselen eller håndtaket med slangeklammer (8). (Fig. 5)

Gasswire / stoppesnor

Enkelte modeller kan komme med monterte deler.

Montere knivbeskytteren (Fig. 9, 10, 10-1, 11)

MERK

Vernedekslet kan allerede være montert på girkassen på enkelte modeller.

Hvis du bruker et trimmerhode med en todelt knivbeskytter, skal forlengelsesstykket festes til knivbeskytteren. (Fig. 12)

MERK

Når forlengelsesstykket festes til knivbeskytteren, må den skarpe kantbegrenseren fjernes fra knivbeskytteren (hvis montert).
Hvis drivakselrøret på gresstrimmeren merke som viser hvor knivbeskytteren skal monteres, følg anvisningen.
For å fjerne forlengelsesstykket, se illustrasjonen. Ha på deg hansker da forlengelsestykket har en skarp kantbegrenser. Trykk deretter inn de fire firkantede tappene, en etter en. (Fig. 13)

Hvis kutteutstyret fortsatt roterer när du har justert tomgangshastigheten, må du kontakte din Hitachi-forhandler.

MERK

Standard tomgangsrpm er 2800-3200.

ADVARSEL

Hvis filterelementet er hardt pga. smuss, må det skiftes ut.

Tennplugg (Fig. 34)

Ha på deg vernehansker när du håndterer eller vedlikeholder kniven.
