FB51 - Ovn Ariston Thermo - Gratis brugsanvisning og manual

Produkttype	Indbygningsovn
Mærke	Ariston Thermo
Model	FB51
Kategori	Ovne
Mål (Højde x Bredde x Dybde)	32 cm x 43,5 cm x 40 cm (omtrentlig – se nøjagtig monteringsvejledning)
Nyttevolumen	56 liter
Energiklasse	Standard Plus: naturlig konvektion; Ægte varmluft: tvunget konvektion
Strømforsyning	230 V ~ 50/60 Hz eller 50 Hz
Maksimalt strømforbrug	2250 W
Vægt (ca.)	30 kg
Farve / udførelse	Rustfrit stål eller hvid (afhængig af model – f.eks. FB 51.2 IX/HA)
Ovndør	Aftagelig for lettere rengøring
Indvendig belysning	25 W, fatning E14
Køleblæser	Ja, køler efter drift
Korttidsur	Ja (mekanisk eller med minuttæller)
Tilberedningsprogrammer	Standard Plus, Ægte varmluft, Overvarme, Grill, Varmluftsgrill
Temperaturområde	60 °C til MAX (ca. 250 °C)
Installation	Indbygning i underskab eller højskab; ventilationsåbninger er nødvendige
Rengøringsinstruktioner	Håndvask med mildt rengøringsmiddel; dør aftagelig; ingen damprensere
Sikkerhedsfunktioner	Børnesikringshenvisninger, automatisk slukning? (ikke udtrykkeligt); termostatkontrollampe
Tilbehør	Ovnrist, fedtfad, glideføringer
Reservedele/reparation	Pære, dørpakning, termostat, varmelegemer – fås via kundeservice

Ofte stillede spørgsmål - FB51 Ariston Thermo

Hvilke tilberedningsprogrammer har Ariston Thermo FB51?

Ovnen tilbyder Standard Plus (over- og undervarme), Ægte varmluft (varmluft med begge varmelegemer), Overvarme, Grill og Varmluftsgrill (grill med ventilator).

Hvordan indstiller jeg korttidsuret?

Drej knappen KORTTIDSUR næsten helt til højre (spænd), drej derefter tilbage til den ønskede minut. Lydsignalet lyder, når tiden er gået. Uret slukker ikke ovnen.

Kan jeg selv rengøre ovnen? Hvordan fjerner jeg døren?

Ja, døren er aftagelig: Åben døren helt, løft håndtagene på hængslerne op, luk døren langsomt og træk den ud. Rengør glas og pakninger med blød svamp og mildt opvaskemiddel.

Hvordan udskifter jeg ovnpæren?

Skru glasaflåget af, udskift pæren med en ny af typen 25 W, fatning E14, og sæt aflåget på igen.

Hvilken energiklasse har FB51?

Energiklassen afhænger af varmemetoden: Standard Plus (naturlig konvektion) og Ægte varmluft (tvunget konvektion) – oplysninger findes på energimærket.

Hvad er strømforbruget?

Maksimalt strømforbrug er 2250 W ved 230 V. Det faktiske forbrug afhænger af valgt program og temperatur.

Hvilke mål har ovnen, og hvilket indbygningsskab er nødvendigt?

Udvendige mål: ca. 32 cm højde, 43,5 cm bredde, 40 cm dybde (detaljer i manualen). Udskæringen skal være 567 x 595 mm; skabets bagvæg skal fjernes.

Hvad gør jeg, hvis ovnen ikke varmer?

Kontroller, om strømstik er sat i, om sikringen er intakt, og om termostaten er korrekt indstillet. Lyser kontrollampen? Hvis ikke, kontakt kundeservice.

Er ovnen egnet til indbygning over et kogefelt?

Ja, når ventilations- og afstandsreglerne overholdes. Ovnen kræver kølelufttilførsel; møblerne skal være varmebestandige (lim op til 100 °C).

Hvordan kan jeg kontrollere pakningen?

Kontroller regelmæssigt gummipakningen omkring døren for revner eller deformation. Beskadigede pakninger skal udskiftes af kundeservice for at undgå varmetab.

BRUGSANVISNING FB51 Ariston Thermo

Beskrivelse af apparatet, 22

Samlet illustration

Betjeningspanel

Start og brug, 23

Sådan tændes for ovnen

Brug af timerfunktion

Ur med rustik minuttæller

Programmer, 24-25

Tilberedningsprogrammer

Generelt om sikkerheden

Bortskaffelse

Spar på energien og værn om miljøet

Service

Vedligeholdelse, 27

Afbrydelse af strømmen

Rengøring af apparatet

Rengøring af ovndøren

Udskiftning af pære

! Det er vigtigt at opbevare dette hæfte et sted, så det nemt kan konsulteres. Hvis apparatet sælges, overdrages eller flyttes, skal man sørge for, at brugervejledningen følger med, så den nye ejer kan få oplysninger om apparatets funktion og eventuelle advarsler.

! Læs omhyggeligt instruktionerne. De indeholder vigtige oplysninger om installation, anvendelse og sikkerhed.

Placering

! Emballagen må ikke betragtes som legetøj til børn, og den skal bortskaffes i henhold til bestemmelserne om sortering af affald (se afsnittet Forskrifter og råd).

! Installationen skal udføres i overensstemmelse med instruktionerne og af en kvalificeret tekniker. En fejlagtig installation kan medføre personskade, skader på dyr samt materielle skader.

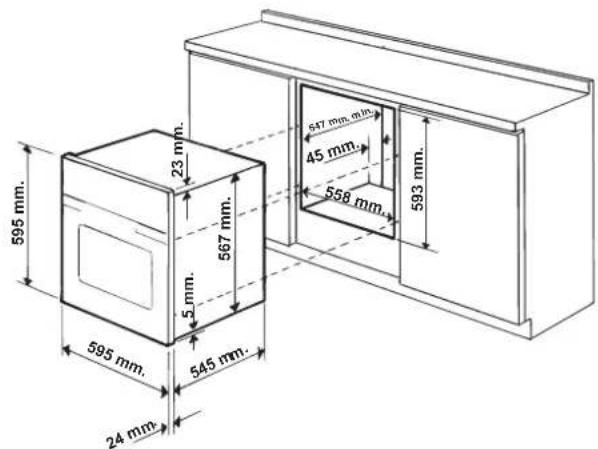

Indbygning

For at ovnen skal kunne fungere korrekt, skal indbygningsskabet være egnet dertil:

• Panelerne på skabene ved siden af ovnen skal være lavet af materialer, der er modstandsdygtige over for varme.
• På skabe af finerplader skal limen være modstandsdygtig over for temperaturer på 100° C.
• Hvis ovnen indbygges i et skab, både ved montering under en bordplade (se figuren) og ved søjleopbygning, skal skabet have følgende mål:

! Når ovnen er blevet indbygget, må der ikke være mulighed for eventuelt kontakt med de elektriske dele.

Oplysningerne om energiforbrug, angivet på typeskiltet, er målt på denne type installation.

Ventilation

For at sikre en god ventilation, er det nødvendigt at afmontere den bageste væg på indbygningsskabet. Det tilrådes at installere ovnen, så den støtter på to trælister eller på en plan overflade med en åbning på minimum 45 x 560 mm (se figuren).

Centrering og fastgørelse

Placér de 4 stifter på siden af ovnen ud for de 4 huller på omkredsrammen, idet der tages hensyn til køkkenelementets tykkelse:

Tykkelse på 20 mm: fjern den bevægelige del af den udragende stift (se figuren).

Tykkelse på 18 mm: brug den første rille, som allerede findes ved levering fra fabrikken (se figuren).

Tykkelse på 16 mm: brug den anden rille (se figuren).

Sådan fastgøres ovnen til køkkenelementet: Åbn ovndøren, og skru de 4 skruer i de 4 passende huller på omkredsrammen.

! Alle sikkerhedsdele skal være monteret på en sådan måde, at de ikke kan fjernes uden brug af værktøj.

Elektrisk tilslutning

! Ovne, der er udstyret med et trepolet forsyningskabel er klargjort til funktion med vekselstrøm ved den spænding og frekvens, der er anført på ovnens typeskilt (se herunder).

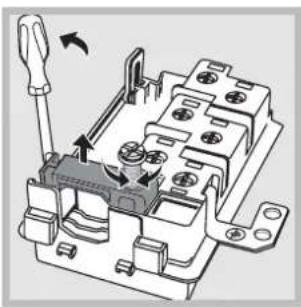

Montering af forsyningskabel

1. Åbn klemrækken ved at stikke en skruetrækker ned i klapperne på siden af dækslet. Træk og åbn dækslet (se figuren).

2. Løsn skruen i kabelklemmen, og tag den ud ved at vrikke skruetrækkeren (se figuren).

1. Tag skruerne af kontakterne L-N- 12 og fastgør de små ledninger under skruehovederne i overensstemmelse med farverne Blå (N) Brun (L) Gulgrøn ( 12 ).

Tilslutning af strømforsyningskablet til nettet

Anvend et standardstik på kablet til den belastning, der er anført på typeskiltet (se her ved siden af). Hvis man ønsker en direkte forbindelse til el-nettet, skal man indsætte en flerpolet afbryder med en minimumsåbning mellem kontakterne på 3 mm. i overensstemmelse med belastningen og i overensstemmelse med de gældende regler (der skal ikke være en afbryder på jordforbindelsen). Forsyningskablet skal være placeret på en sådan måde, at det ikke når en temperatur på 50° C over omgivelsestemperaturen på noget punkt.

! Installatøren er ansvarlig for en korrekt elektrisk tilslutning samt overholdelse af sikkerhedsreglerne. Inden tilslutningen udføres, skal man kontrollere følgende:

• at stikkontakten har jordforbindelse og er i overensstemmelse med loven,
• at stikkontakten kan bære apparatets maksimale spændingsbelastning, som angivet på typeskiltet (se herunder),
• at forsyningsspændingen ligger inden for værdierne, som angivet på typeskiltet (se herunder),

- at stikkontakten passer til apparatets stik. I modsat fald skal man udskifte stikkontakten eller stikket. Undgå anvendelse af forlængerledninger eller flerdobbelte stikdåser.

! Ledningen må ikke bøjes eller trykkes sammen.

! Ledningen skal regelmæssigt kontrolleres og må kun udskiftes af autoriserede teknikere (se afsnittet Service).

! Virksomheden fralægger sig ethvert ansvar, såfremt disse regler ikke overholdes.

TYPESKILT
Mål	bredde 43,5 cmhøjde 32 cmdybde 40 cm
Volumen	It. 56
Elektriske tilslutninger	230V spænding ~ 50/60Hz eller 50Hz (se typeskiltet), maks.absorberet effekt 2250W
ENERGIMÆRKNING	Direktiv 2002/40/EF på de elektriske ovnes etiketteStandard EN 50304Modeller med afkølingsventilation:Energiforbrug naturlig luftcirkulation- opvarmningsfunktion: ☐ Statisk:Energiforbrug forceret luftcirkulation -opvarmningsfunktion☒ Multi-tilberedning.Modeller uden afkølingsventilation:Energiforbrug forceret luftcirkulation -opvarmningsfunktion:☒ Multi-tilberedning.Energiforbrug med naturlig tilførsel- opvarmningsfunktion:☐ Statisk
	Dette apparat er i overensstemmelse med følgende EU-direktiver: 2006/95/E∅F af 12/12/06 (Lavspænding) og efterfølgende ændringer - 2004/108/E∅F af 15/12/04 (Elektromagnetisk kompatibilitet) og efterfølgende ændringer - 93/68/E∅F af 22/07/93 og efterfølgende ændringer - 2002/96/EF og efterfølgende ændringer.

DK

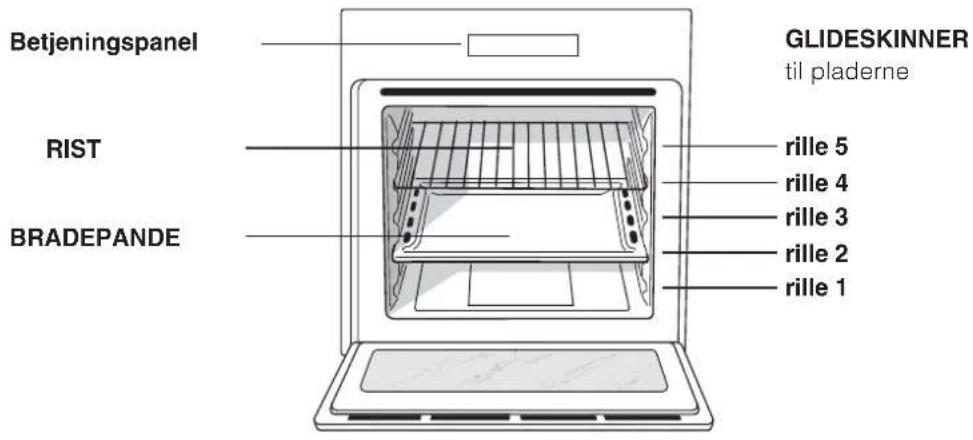

Samlet illustration

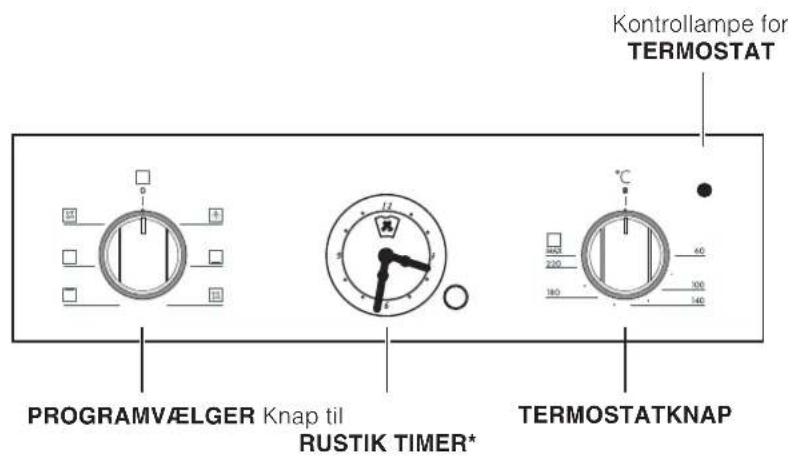

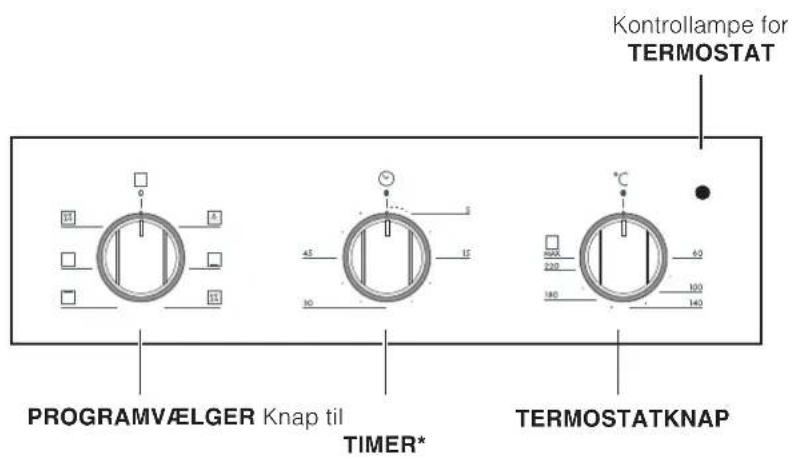

Betjeningspanel

* Findes kun på nogle modeller.

! Når ovnen tændes første gang, anbefales det at lade ovnen være i funktion i tom tilstand i mindst en time med termostaten indstillet på maksimum og ovndøren lukket. Herefter skal man åbne ovndøren og udlufte lokalet. Lugten, der opstår, skyldes fordampning af beskyttelsesmidlerne i ovnen.

Sådan tændes for ovnen

1. Vælg det ønskede tilberedningsprogram ved at dreje på PROGRAMKNAPPEN.
2. Indstil temperaturen ved at dreje på knappen TERMOSTAT. Der findes en liste over tilberedninger og de anbefalede temperaturer i tilberedningsskemaet (se afsnittet Programmer).
3. Kontrollampen TERMOSTAT angiver, at ovnen er i gang med at varme op til den valgte temperatur
4. Under tilberedningen er det altid muligt at:
5. ændre programmet ved at dreje på PROGRAMKNAPPEN,
6. ændre temperaturen ved hjælp af TERMOSTATKNAPPEN,
7. afbryde tilberedningen ved at dreje PROGRAMKNAPPEN over på position "0".

! Undgå at placere genstande i bunden af ovnen, da det kan beskadige ovnens lakering.

! Placér altid beholderne på den medfølgende rist.

Afkølingsventilation

For at mindske den udvendige temperatur, er nogle modeller udstyret med en afkølingsblæser. Blæseren skaber en luftstråle, der blæses ud gennem betjeningspanelet og ovndøren.

! Ved afsluttet tilberedning fortsætter blæseren med at være tændt, indtil ovnen er passende afkølet.

Ovnlys

Lyset tændes ved at vælge med knappen PROGRAMMER. Den bliver ved med at lyse, når der vælges et tilberedningsprogram.

* Findes kun på nogle modeller.

Brug af timerfunktion\*

1. Man skal først og fremmest aktivere alarmen ved at dreje knappen TIMER næsten en hel omgang i urets retning.
2. Drej derefter knappen tilbage igen og indstil den ønskede tid ved at stille knappen TIMER ud for det ønskede antal minutter, der står skrevet på betjeningspanelet.
3. Timeren er et minutur. Når tiden er gået, høres et lydsignal.

! Timeren styrer ikke tænding og slukning af ovnen.

Ur med rustik minuttæller\*

Hvordan det aktuelle klokkeslæt indstilles

Ovnen skal være elektrisk tilsluttet.

Træk i knappen, og drej uret, indtil det korrekte klokkeslæt er indstillet.

! Uret fungerer med elektricitet, og ved strømsvigt vil det således slukke i hele den periode, hvor der ikke er elforsyning. Derefter vil det være nødvendigt at gentage indstillingen af det aktuelle klokkeslæt.

Minuttæller

Ved funktion med minuttæller indstilles en tid, hvorfra der påbegyndes en nedtælling. Denne funktion styrer ikke tænding og slukning af ovnen, men udsender blot en lydalarm, når tiden udløber.

Hvordan minuttælleren indstilles

Drej knappen uret, indtil viseren står på den ønskede tid (intern skala), der kan ses gennem det lille "vindue".

Nedtællingen begynder med det samme.

For at afbryde lyden, eller kun anvende urfunktionen, skal viseren stilles på symbolet ⚠.

Tilberedningsprogrammer

! For alle programmer kan man indstille en temperatur på mellem 60 °C og MAX, undtagen:

• GRILL (det anbefales kun at indstille til MAX).

- GRATIN (det anbefales ikke at indstille en temperatur på over 200 °C).

Programmet TRADITIONEL OVN

Det nederste og det øverste varmeelement tændes. Med traditionel tilberedning anbefales det kun at anvende én plade. Hvis der anvendes flere plader, fordeles temperaturen ikke korrekt.

Programmet MULTITILBEREDNING

Alle varmeelementer (det øverste og det nederste) tændes, og blæseren starter. Da varmen er konstant og jævn i hele ovnen, tilbereder og steger luften maden jævnt overalt. Der kan maks. anvendes to plader samtidig.

Programmet "∅VRE" OVN

Det øverste varmeelement tændes. Denne funktion kan anvendes til ekstra tilberedning, hvis maden ikke er helt færdig.

Programmet GRILL

Det øverste varmeelement tændes. Den meget høje temperatur direkte fra grillen medfører øjeblikkelig brunning af madens overflade, således at udløb af saft forhindres, og maden vil være mere mør indeni. Grilning er meget hensigtsmæssig til mad, der kræver høj overfladetemperatur, såsom kalve- eller oksebøffer, entrecote, mørbrad, hamburger osv... Der findes nogle eksempler på anvendelse i afsnittet "Praktiske råd til tilberedning af mad". Udfør tilberedningen med ovndøren lukket.

Programmet GRATIN

Det øverste varmeelement tændes, og blæseren starter. Denne funktion forener den ensrettede varmeudsendelse med forceret luftcirkulation i ovnen. Dette forhindrer forbrænding af overfladen på maden, således at varmeindtrængningen bliver større. Udfør tilberedningen med ovndøren lukket.

! Ved tilberedning med varmluft skal man undgå at anvende rillerne 1 og 5. De rammes direkte af den varme luft, hvilket kan medføre forbrænding af ømtålelige madvarer.
! Ved brug af programmerne GRILL og GRATIN, skal man placere en bradepande i nederste rille til opsamling af madrester (sovs og/eller fedt).

TILBEREDNING AF FLERE RETTER

• Brug rillerne 2 og 4, og placér de madvarer, der kræver størst varme i rille 2.
• Placér bradepanden nederst og risten øverst.

GRILL

• Placér risten i rille 3 eller 4, og placér madvarerne midt på risten.
• Det anbefales at indstille energiniveauet på maks. Bliv ikke bekymret, hvis det øverste varmeelement ikke bliver ved med at være tændt. Funktionen styres af en termostat.

PIZZA

• For optimal tilberedning af pizza skal man bruge programmet MULTITILBEREDNING.
• Benyt en let aluminiumsbeholder, der skal stilles på den medfølgende rist. Hvis der benyttes en bradepande, tager bagningen længere tid, og det vil være svært at få en sprød pizza.
• Ved pizza med meget tilbehør anbefales det at tilføje mozzarellaosten midtvejs i tilberedningen.

Skema over tilberedning

Programmer	Madvarer	vægt (kg)	Placering af plader	Forvamning (minutter)	Änderalet temperatur	ningstid (minutter)
Traditionel ovn	And	1	3	15	200	65-75
	Kalve- eller oksesteg	1	3	15	200	70-75
	Flæskesteg	1	3	15	200	70-80
	Småkager (af mørdej)	-	3	15	180	15-20
	Tærter	1	3	15	180	30-35
Multi-tilberedning	Pizza (på 2 plader)	1	2 og 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lammekød	1	2	10	180	40-45
	Stegt kylling + kartofler	1+1	2 og 4	15	200	60-70
	Makrel	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Vandbakkelser (på 2 plader)	0.5	2 og 4	10	190	20-25
	Småkager (på 2 plader)	0.5	2 og 4	10	180	10-15
	Sukkerbrodskage (på 1 plade)	0.5	2	10	170	15-20
	Sukkerbrodskage (på 2 plader)	1	2 og 4	10	170	20-25
	Saltede tærter	1.5	3	15	200	25-30
“Øvre” ovn	Færdigtilberedning	-	3/4	15	220
Grill	Søtunger og blæksprutter	1	4	5	Maks.	8-10
	Reje- og calamarispid	1	4	5	Maks.	6-8
	Torskefilet	1	4	5	Maks.	10
	Grillede grøntsager	1	3/4	5	Maks.	10-15
	Kalvesteak	1	4	5	Maks.	15-20
	Koteletter	1	4	5	Maks.	15-20
	Hamburger	1	4	5	Maks.	7-10
	Makreller	1	4	5	Maks.	15-20
	Toast	nr. 4	4	5	Maks.	2-3
Gratin	Grill-kylling	1.5	2	5	200	55-60
	Blæksonutte	1.5	2	5	200	30-35

! Apparatet er udviklet og konstrueret i overensstemmelse med internationale sikkerhedsbestemmelser. Disse advarsler gives af sikkerhedsmæssige årsager og skal læses omhyggeligt.

Generelt om sikkerheden

• Apparatet er udviklet til ikke professionel brug i almindelige hjem.
• Det må ikke installeres udendørs, heller ikke på et sted med læ, da det er farligt at lade det stå udsat under regn og uvejr.
• Ved flytning af ovnen skal man benytte håndtagene på siden.
• Undgå at røre ved apparatet, hvis du har bare fødder eller våde eller fugtige hænder eller fødder.
• Apparatet må kun anvendes til tilberedning af mad og af voksne personer i henhold til anvisningerne beskrevet i dette hæfte. Enhver anden brug (for eksempel: opvarmning af rum) skal anses for værende forkert brug og således farligt. Fabrikanten er ikke ansvarlig for eventuelle beskadigelser, forårsaget af uegnet, forkert eller irrationel brug.
• Under brug af ovnen bliver varmelegemerne og nogle steder på ovndøren meget varme. Pas på ikke at røre ved dem, og hold børn på afstand.
• Sørg for at forsyningsledningerne fra andre husholdningsapparater ikke kommer i kontakt med ovnens varme dele.
• Undgå at blokere for ventilationsåbningerne og varmeudledningen.
• Tag altid fat i ovndørens håndtag i midten. Ovnens sider kan være varme.
• Benyt altid grillhandsker ved indsættelse og udtagning af varme beholdere.
• Læg ikke sølvpapir i bunden af ovnen.
• Sæt ikke brændbart materiale i ovnen. Hvis apparatet utilsigtet tændes, kan materialet antænde.
• Kontrollér altid, at knapperne er i positionen “●”/“O”, när apparatet ikke anvendes.
• Træk ikke stikket ud af stikkontakten ved at hive i ledningen, men tag derimod fat om selve stikket.
• Afbryd strømforsyningen ved at trække stikket ud, inden der udføres rengøring eller vedligeholdelse.
• Ved fejlfunktion må man aldrig skille apparatet ad for at forsøge at reparere de indvendige mekanismer. Kontakt serviceafdelingen (se afsnittet Service).
• Lad ikke tunge genstande hvile på den åbne ovndør.

- Apparatet må ikke anvendes af personer (herunder børn), der ikke er i besiddelse af de fornødne fysiske, sansemæssige eller mentale evner, eller af personer, der ikke har kendskab til produktet, medmindre de overvåges af en person, der er ansvarlig for deres sikkerhed, eller medmindre de forinden har fået anvisninger i brug af apparatet.

- Lad ikke børn lege med apparatet.

Bortskaffelse

- Bortskaffelse af emballagematerialet. Emballagen skal bortskaffes i overensstemmelse med lokale regler, så det kan genbruges.

- Det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE) foreskriver, at husholdningsapparater ikke må bortskaffes med almindeligt byaffald. Apparaterne skal indsamles særskilt for at optimere omfanget af genanvendelse og genbrug af materialerne og for at forhindre eventuel skade på helbred og miljø. Affaldssymbolet er påtrykt alle produkter for at minde om, at de skal indsamles separat. For yderligere oplysninger om korrekt bortskaffelse af husholdningsapparater kan man rette henvendelse til den offentlige renovation eller til forhandleren.

Energibesparelse og miljøvenlighed

- Ved at tænde for ovnen i timerne fra sen eftermiddag til de tidlige morgentimer bidrager man til, at belastningen for el-selskaberne reduceres.

- Det anbefales altid at anvende programmerne GRILL og GRATIN med lukket ovndør. Ovnen skal være lukket for at sikre optimale resultater og en betydelig energibesparelse (cirka 10%).

- Hold gummilisterne i god stand og rene, så de slutter helt tæt mod ovndøren og varmen ikke siver ud.

Service

Oplys om:

- modeltype (Mod.)

• serienummer (S/N)

- modeltype (Mod.) - serienummer (S/N)

Disse oplysninger findes på typeskiltet på apparatet og/eller på emballagen.

Afbrydelse af strømmen

Inden der udføres rengøring eller vedligeholdelse skal den elektriske strømforsyning afbrydes.

Rengøring af apparatet

• De ydre overflader med lakering eller i rustfrit stål samt gummilisterne skal rengøres med en svamp opblødt i lunken vand og neutral sæbe. Hvis pletterne er svære at fjerne, skal man anvende specialprodukter. Efter rengøring anbefales det, at delene af rustfrit stål skylles og aftørres omhyggeligt. Anvend ikke slibende midler eller korroderende produkter.
• Ovnen skal helst rengøres indvendigt efter hver brug, mens den stadig er lun. Brug koldt vand og et rengøringsmiddel og skyl og tør efter med en blød klud. Undgå brug af slibende midler.
• Tilbehøret kan vaskes af som alt andet normalt opvask, også i opvaskemaskinen.

! Benyt aldrig rengøringsapparater med damp eller højtryk til rengøring af apparatet.

Rengøring af ovndøren

Ovndøren skal rengøres med en svamp og et ikke- slibende rengøringsmiddel og skal tørres efter med en blød klud. Undgå brug af ru og slibende materialer eller metalspartler, som kan ridse overfladen og medføre, at glasset revner.

For bedre at kunne rengøre ovndøren, er det muligt at afmontere den.

1. Åbn ovndøren helt op (se figuren).
2. Løft og drej stifterne på de to hængsler (se figuren).

1. Tag fat i ovndøren i de to ydersider, og luk langsomt, men uden at lukke helt. Træk herefter døren mod dig selv, så den går fri af beslaget (se figuren). Montér døren igen ved at følge fremgangsmåden i omvendt rækkefølge.

Kontrol af gummilister

Gummilisterne omkring ovndøren skal kontrolleres jævnligt. Hvis listerne er ødelagt, bedes man henvende sig til det nærmeste servicecenter (se afsnittet Service). Det tilrådes ikke at anvende ovnen, før den er blevet repareret.

Udskiftning af pære

Sådan udskiftes lyspæren i ovnen: 1. Skru pæreholderens glaslåg af.

1. Tag pæren ud, og udskift den med en af samme type: Effekt 25 W, fatning E 14.
2. Sæt låget på igen (se figuren).

PL

Spis treści

NL

DE DK

Instalowanie, 29-30

Ustawienie
