BRUGSANVISNING LED-19100 Prosonic

Sikkerhedsanvisninger 3

Oversigt over TV'et 4

Introduktion 5-8

1.Frontpanelet5
2.Bagpanelet6
3.Fjernbetjeningen7-8

Betjening via menuen 9-17

Grundlæggendebetjening9-10

MenuenVideo11

MenuenAudio12

MenuenTV12-14

MenuenSETUP(opsætning)14-15

MenuenParental(børnesikring)16-17

Fejlfinding

18

Caution

Det trekantede symbol med lynet er beregnet på at gøre bruger opmærksom på, at apparatets indre indeholder strømførende dele, der ikke er isolerede, og hvis strømstyrke er tilstrækkelig til at udgøre en fare for skade på personer ved elektriske stød.

Udråbstegnet i den ligebenede trekant er beregnet til at gøre bruger opmærksom på vigtige oplysninger i den medfølgende brugsvejledning vedrørende betjening og vedligeholdelse af apparatet.

Pb

Korrekt bortskaffelse af dette produkt

Dit nye produkt er designet og fremstillet af materialer af høj kvalitet og med komponenter, der kan genbruges og genanvendes.

Dette symbol med den overstregede skraldespand indikerer, at produktet ikke bør bortskaffes med det almindelige husholdningsaffald. Du bør altid bortskaffe elektriske / elektroniske produkter på miljømæssigt forsvarligt vis og i overensstemmelse med de gældende retningslinjer for bortskaffelse af elektronisk affald i dit lokalområde, således at så mange af materialerne som muligt kan genanvendes.

Indenfor den europæiske union er der separate opsamlingssystemer for brugte elektriske og elektroniske produkter. Hjælp med at bevare vort miljø!

Dette produkt lever op til kravene i de europæiske direktiver vedrørende sikkerhed og elektrisk interferens.

Sikkerhedsoplysninger

Læs venligst denne betjeningsvejledning grundigt og følg anvisningerne. Vær især opmærksom på sikkerhedsadvarslerne i afsnittene herunder.

El-sikkerhed

• Dit TV bør udelukkende forbindes til en stikkontakt, hvis netspænding matcher angivelserne på det label, der sidder på adapteren.
• Undgå overbelastning af stikkontakter ved aldrig at tilslutte for mange enheder til den samme stikkontakt.
• Undlad at placere ledninger, hvor de kan blive trådt på, eller folk kan snuble i dem.
• Undlad at placere tunge genstande på ledningerne, da dette kan medføre, at ledningerne tager skade.
• Hold altid i selve stikket, aldrig i ledningen, när du tager stikket ud af stikkontakten.
• Tag stikket til netledningen ud af stikkontakten og tag antennestikket ud i tordenvejr (hvis du anvender en udendørs antenne) samt hvis du ikke skal bruge apparatet i længere tid.

• Lad ikke vand eller fugt få adgang til TV'et eller adapteren. Anvend IKKE apparatet på steder med megen fugt så som på et badeværelse, i et køkken eller nær en swimmingpool.

• Tag omgående stikket ud af stikkontakten og søg professionel hjælp hvis:

• stikproppen eller netledningen er blevet beskadiget.
• du har spildt væske på apparatet, eller hvis apparatet ved et uheld er blevet udsat for vand eller fugt.
• en genstand ved et uheld har fået adgang til apparatets indre gennem ventilationsåbningerne.
• apparatet ikke fungerer normalt.
• Undlad at åbne apparatet sikkerhedsdæksler. Apparatet indeholder ingen dele, som du selv kan servicere. Garantien bortfalder, hvis du selv forsøger at ændre eller reparere apparatet.
  Overlad alt service- og reparationsarbejde til kvalificeret servicepersonale.
• Undgå risiko for batterilækage ved altid omgående at tage brugte batterier ud af fjernbetjeningen. Tag batterierne ud, hvis du ikke skal bruge apparatet i længere tid.
• Undlad at åbne brugte batterier og kast dem ikke på ilden.

Din personlige sikkerhed

• Undlad at blokere ventilationsåbningerne på apparatets bagpanel. Du kan placere TV'et i et skab, hvis du ønsker det, men sørg for, at der er mindst 5 cm frirum hele vejen rundt om apparatet.
• Undlad at banke på TV-skærmen eller ryste TV'et, da dette kan beskadige TV'ets indre kredsløb. Pas godt på fjernbetjeningen, undlad at tabe den og lad den ikke komme i kontakt med væske.
• Rengør TV'et med en blød, tør klud. Brug IKKE opløsningsmidler eller rensebenzin til rengøringen. Hvis TV'et er meget snavset, kan du anvende en blød klud fugtet med en mild sæbeopløsning.

Introduktion

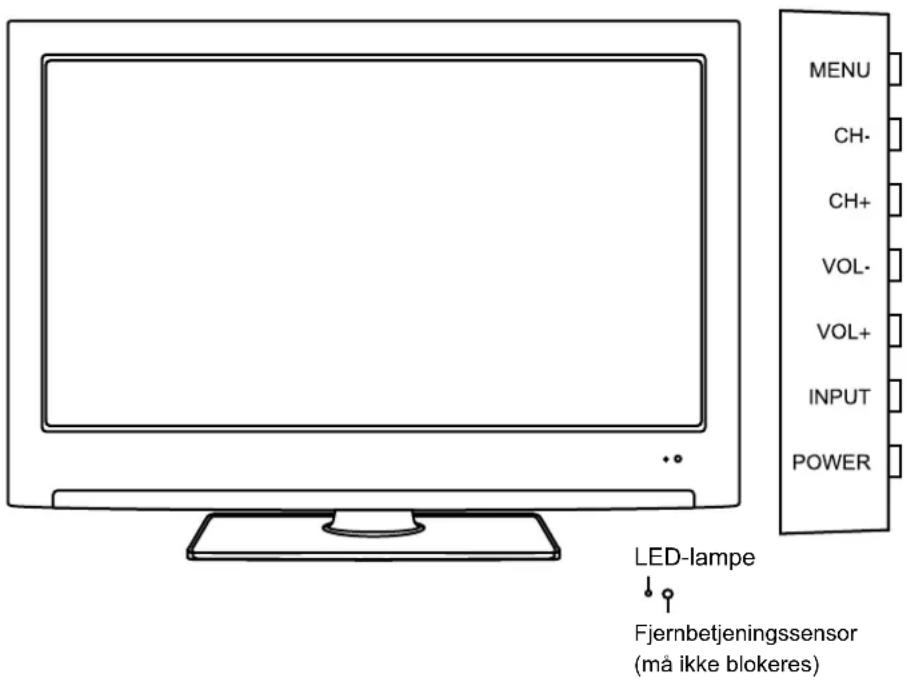

1. Frontpanelet

MENU CH- CH+ VOL- VOL+ INPUT POWER LED-lampe Fjernbetjeningssensor (må ikke blokeres)

1. (IR) Infrarød modtager: Modtager de infrarøde signaler fra fjernbetjeningen. Indikator for (Power on/ Standby): Tryk på POWER for at tænde og slukke.

Indikator lyser rødt:

Standby

Den effektive rækkevidde for signalerne er 5-8 meter fra senderen i forenden af fjernbetjeningen til modtageren på TV'et, og indenfor en vinkel på 30o til højre eller venstre samt 20o fra oven eller fra neden i forhold til modtageren.

1. Knappernes funktioner gennemgås herunder:

INPUT: Kalder menuen signalkilde frem på skærmen.

MENU: Tryk for at kalde OSD menuen, tryk igen for at lukke.

CH+/-: Tryk for at bladre gennem kanalerne.

VOL+/-: Tryk for at justere lydstyrken.

POWER: Tænder TV'et/ sætter det på standby.

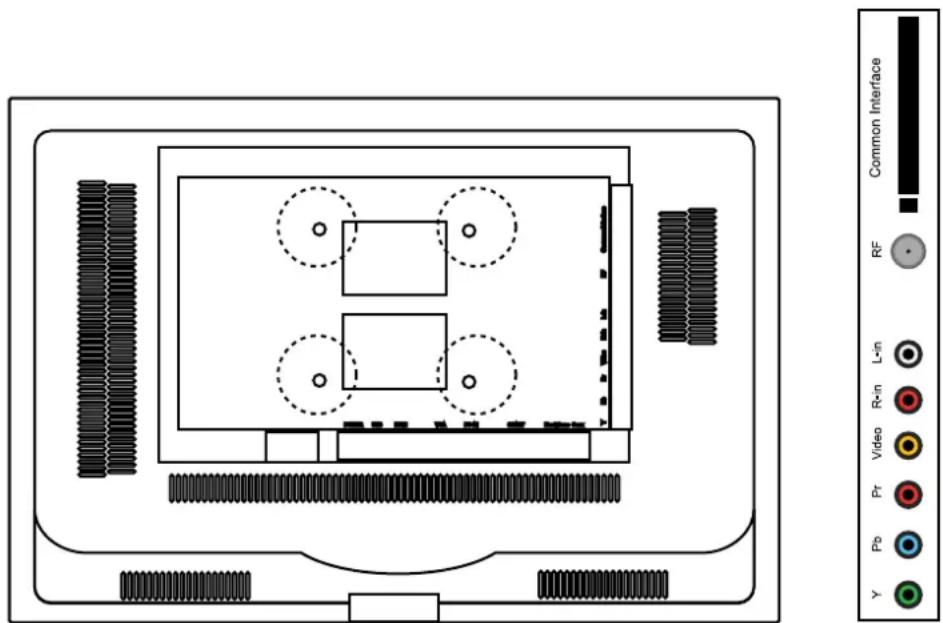

2. Rear View

1. POWER : Her tilsluttes netadapteren.
2. USB-for upgrade: DATO-UP.
3. HDMI : Tilsluttes HDMI på DVD eller tilsvarende udstyr.
4. VGA: Til visning på PC. Tilsluttes PC'ens 15-pindes analoge D-Substik.
5. PC AUDIO IN: Tilsluttes lydudgangsstikket på en PC.
6. SCART: Tilsluttes kompositstikket på en DVD-afspiller.
7. Headphone: Forbindes til hovedtelefoner eller andet audioudstyr.
8. COAX: Udgangssignaler til en audioforstærker.
9. YPbPr: Tilsluttes videoudgangsstikket på en DVD-afspiller. (anvendes ved HDTV-kilde)
10. VIDEO: Tilsluttes videoudgangsstikket på en DVD-afspiller.
    L/R in: Tilsluttes lydudgangsstikket på en DVD-afspiller (med VIDEO/S-VIDEO).
11. RF: Tilsluttes antenne eller 75 ohms koaksialt kabel for at modtage tv-signal.
12. Common interface: CI terminal.

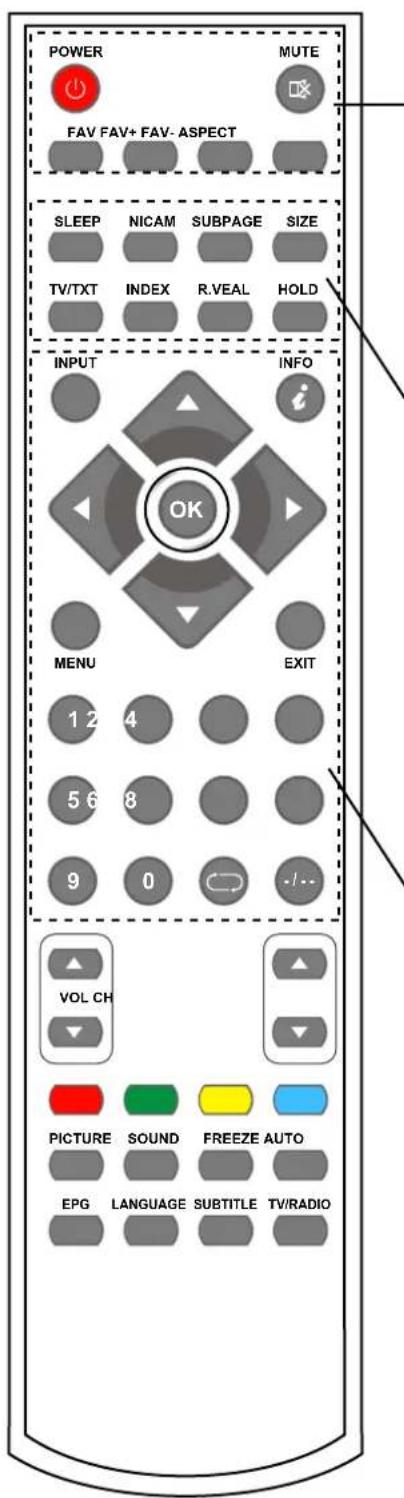

Fjernbetjeningen

POWER MUTE FAV FAV+ FAV- ASPECT SLEEP NICAM SUBPAGE SIZE TV/TXT INDEX R.VEAL HOLD INPUT INFO 1 2 4 5 6 8 9 0 VOL CH PICTURE SOUND FREEZE AUTO EPG LANGUAGE SUBTITLE TV/RADIO

POWER: Tænder TV'et eller stiller det på standby.

MUTE: Tryk på knappen, hvis du midlertidigt vil slå lyden fra. Tryk igen eller tryk på VOL+, när du atter vil slå lyden til.

FAV: Kalder listen med favoritprogrammer frem på skærmen.

FAV+: Føjer den aktuelle kanal til listen med favoritter.

FAV-: Går til næste favoritkanal.

ASPECT: Justerer billedstørrelsen under visning af DVD.

SIZE: Tryk for at gå til en underside. Tryk igen for at gå tilbage.

TV/TXT: Slår visning af Tekst-TV til eller fra.

INDEX: Går til index.

R.VEAL: Viser evt. skjult tekst.

HOLD: Fryser den aktuelle side på skærmen.

INPUT: Kalder menuen med signalkilder frem på skærmen.

INFO: Kalder et display med oplysninger om den aktuelle kanal frem på skærmen.

Cursor left/right/up/down: Anvendes til navigation i skærm- menuerne og til opsætning af systemet i overensstemmelse med dine præferencer.

MENU: Kalder OSD-menu frem på skærmen.

EXIT: Lukker OSD menuen.

0-9,-/--: Tryk på knapperne 0-9 for at vælge TV-kanal direkte, når du ser TV. TV'et skifter kanal efter ca. 2 sekunder.

Colour buttons: smutveje-følge de farvede links i teksten.

PICTURE: Tryk gentagne gange på knappen, hvis du vil bladre gennem de forskellige indstillinger for billed.

SOUND: Tryk på knappen, hvis du vil bladre gennem de forskellige indstillinger for lyd.

FREEZE: Fryser det aktuelle billede på skærmen.

AUTO: Automatisk justering i PC-tilstand.

EPG: Kalder den Elektroniske Program Guide frem på skærmen, såfremt der ingen menu står på skærmen.

LANGUAGE: Vælger sprog til DVD lydsporet.

TV/RADIO: Tilstanden mellem DTV og radio i DTV-mode.

Grundlæggende betjening

Sådan tænder og slukker du

1. Forbind apparatet til lysnettet ved hjælp af netkablet og adapteren.

2. • Sådan tænder du dit TV

- Sådan slukker du dit TV

Tryk på knappen INPUT på TV'et eller på fjernbetjeningen for at kalde menuen source, signalkilde, frem på skærmen. Brug pileknapperne CH+/- på TV'et eller ▲/▼ på fjernbetjeningen for at vælge den ønskede signalkilde. Tryk dernæst på knappen OK på fjernbetjeningen for at bekræfte.

Bemærk: Sørg for, at den eksterne enhed er tilsluttet, inden du vælger signalkilde.

Ikoner på skærmen

Lydløs Intet signal

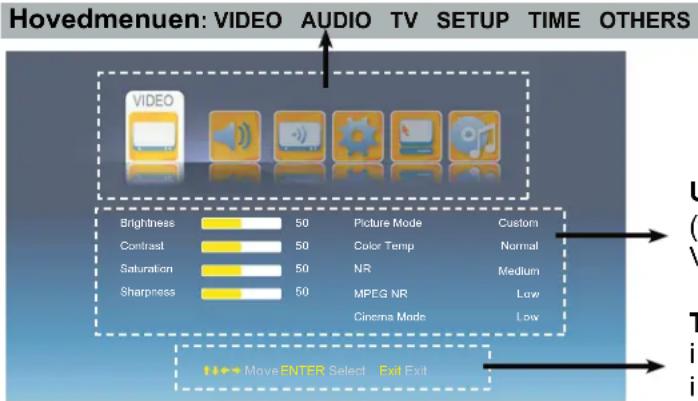

Grundlæggende betjening i menuen OSD

Tryk på knappen MENU for at kalde menuen OSD frem på skærmen, som vist herunder:

Hovedmenu: VIDEO AUDIO TV SETUP TIME OTHERS Brightness 50 Picture Mode Custom Contrast 50 Color Temp Normal Saturation 50 NR Medium Sharpness 50 MPEG NR Low Cinema Mode Low Move ENTER Select Fail Exit

Undermenu

(f.eks. undermenuen Video)

Tip --- følg anvisningerne i den markerede boks ved opsætning i menuen OSD

Brug pileknapperne ◀/▶ til at vælge undermenu i hovedmenuen og tryk på knappen ▼ for at åbne undermenuen.

I undermenuen skal du bruge pileknapperne ▲/▼/◄/► til at vælge menupunkt og dernæst trykke på knappen OK for at åbne punktet, så du kan justere eller foretage din indstilling.

* (Tryk på knappen MENU, hvis du vil gå tilbage til foregående menu).
* (Tryk på knappen EXIT, när du vil lukke menuen).

Bemærk 1: De forskellige menupunkter er kun aktive, hvis den tilhørende signalkilde rent faktisk er tilsluttet.

Bemærk 2: Følg anvisningerne i boksen nederst på skærmen, når du foretager indstillinger i menuen OSD.

MenuenOSD

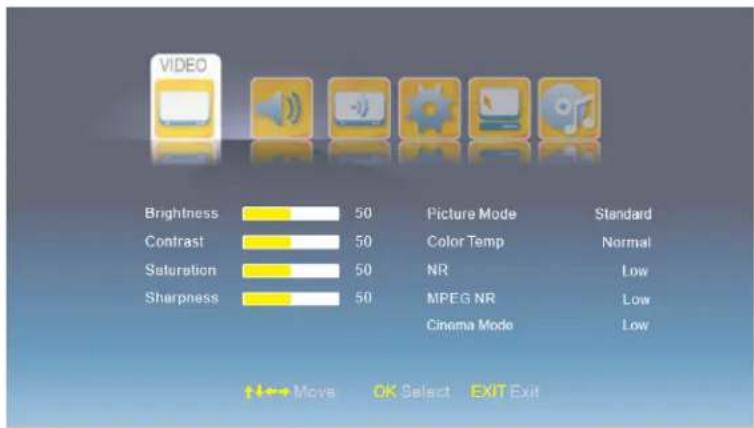

1. MenuenVideo

Saturation: Justerer farvemætningen i billedet.

Sharpness: Justerer billedskarpheden (punktet er gråskraveret og inaktivt i VGA/PC modus).

Vælg menu (f.eks. menuen Picture mode, billedmodus)

Indstilling i menuen: Tryk på knappen ▲/▼ for at vælge og tryk på knappen OK for at bekræfte.

Picture Mode: Vælg den ønskede billedmodus blandt valgmulighederne Custom (brugerdef.), Standard, Mild (blød), Vivid (kraftig).

Du kan vælge billedmodus direkte ved at trykke på knappen PICTURE på fjernbetjeningen.

Colour Temp: Vælg den farvetemperatur, der passer dine øjne bedst muligt.

Valgmulighederne er Cold (kold), Normal, Warm (varm).

NR (støjreduktion): Hvis signalet går svagt igennem, kan du indstille punktet NR og reducere støjen i billedet. Valgmulighederne er Off (fra), Low (lav), Medium og High (høj).

MPEG NR: Du kan vælge MPEG NR støjreduktion blandt valgmulighederne Off, Low, Medium og High.

Menuen OSD

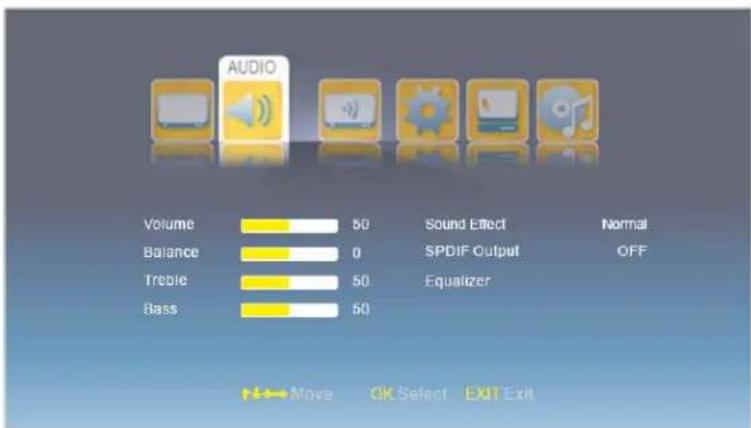

2. Menuen Audio

Balance: Justerer balancen mellem venstre og højre højttaler.

Treble: Justerer diskantdelen af lyden.

Bass: Justerer basdelen af lyden.

Sound Effect: Vælger lydeffekt blandt mulighederne BBE, SRS og Normal.

SPDIF Output: Her kan du vælge SPDIF output modus, valgmulighederne er Off (fra), PCM og RAW.

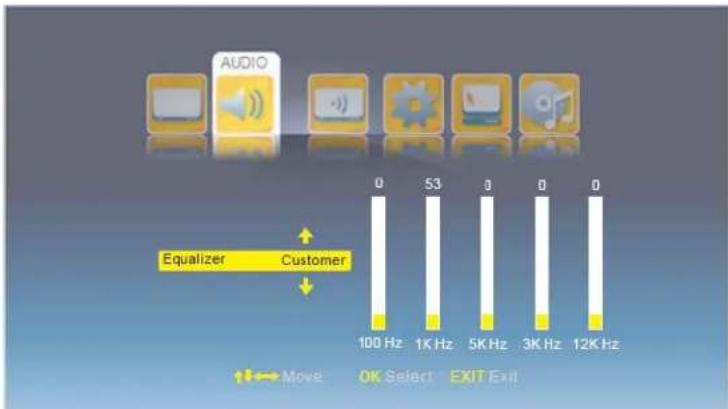

Equalizer: Åbner menuen Equalizer, så du kan foretage dit valg.

AUDIO Equalizer Customer 0 53 0 0 0 0 100 Hz 1K Hz 5K Hz 3K Hz 12K Hz Move OK Select EXIT Exit

I undermenuen Equalizer kan du vælge mellem indstillingerne Rock, Country, Jazz, Classical, Blues, Default (standard) og Customer (brugerdef.).

Bemærk: Du kan justere lyden efter egen smag, hvis du vælger punktet "Customer".

Menuen OSD

Service Type: Her vælger du den ønskede servicetype.

Network: Her vælges det ønskede netværk blandt mulighederne All (alle), Rowridge, Crystal Palace, Digita Finland og Winter Hill.

Betjening i menuen Program Edit, programredigering:

Når du har valgt indstillinger for Service Type og Network, vil du se programinformationerne for de enkelte stationer i højre side af skærmbilledet.

Rename (omdøb): Vælg den station, du vil omdøbe, ved hjælp af knapperne ▲/▼ og tryk på den R∅DE knap på fjernbetjeningen for at indtaste det nye navn. Vælg position ved hjælp af knapperne ◀/► og vælg det ønskede bogstav eller tegn ved hjælp af knapperne ▲/▼. Tryk på knappen OK for at bekræfte.

Swap (byt): Vælg en af de stationer, du vil bytte om på, og tryk på den GULE knap. Vælg dernæst den station, du vil bytte den med og tryk på knappen OK for at gennemføre ombytningen.

Move (flyt): Vælg den station, du vil flytte, og tryk på den BLÅ knap. Vælg dernæst den programplads, du vil flytte stationen til, og tryk på knappen OK for at gennemføre flytningen.

MenuenOSD

Fav. (favorit): Tryk på knappen OK for at tilføje den markerede station til listen over favoritter, og tryk igen på knappen OK, hvis du vil annullere.

Lock (lås): Tryk på knappen OK, hvis du vil låse en station, således at der skal indtastes en kode for at se stationen. (Bemærk: du skal først indsætte en kode i menuen OTHERS (diverse) i undermenuen Parent control (børnesikring).

Tryk på knappen OKfor at annullere.

Skip (udelad): Tryk på knappen OK for at udelade stationen. Efterfølgende vil stationen blive sprunget over, när du skifter kanal ved hjælp af knapperne CH+/-. Tryk på knappen OK, hvis du vil annullere.

EPG (gråskraveret og inaktiv i ATV modus): Kalder den Elektroniske Program Guide frem på skærmen i DTV modus.

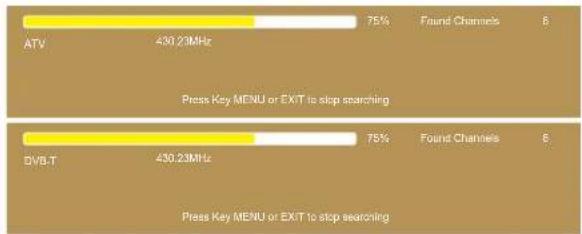

Auto Search (automatisk kanalsøgning): Tryk på knappen OK for at åbne undermenuen automatisk kanalsøgning.

(Brug 10 minutter til hver søgning)

Digital Analog

Vælg mellem Digital/Analog og tryk på knappen OK for at starte en automatisk søgning efter kanaler. Bemærk: 1. Når du gennemfører en autosøgning, gemmer apparatet automatisk de fundne kanaler i hukommelsen.

1. Tryk på knappen MENU/EXIT, hvis du vil afbryde den automatiske søgning i utide. Ellers gennemføres søgningen og standser automatisk, når alle tilgængelige frekvenser er gennemsøgt.
2. Du skal vælge mellem Aerial/Cable (antenne/ kabel) inden du starter en autosøgning i Digital modus.

Menuen Analog autosøgning

Menuen Digital autosøgning

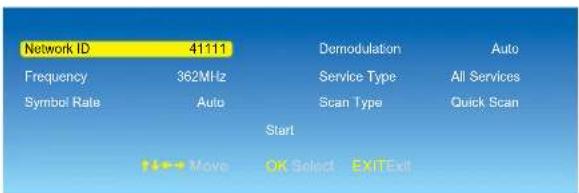

Vælg punktet cable autoscan (autosøgning, kabel), vælg punktet "Start" og tryk på knappen OK for at starte den automatiske kanalsøgning.

DVB-C 362.00MHz 6875kS/s 128QAM 8% Found Channels 6 Press Key MENU or EXIT to stop searching

Menuen OSD

Manuel søgning (i ATV modus): Tryk på knappen OK for at åbne menuen Manual.

Bemærk: Tryk på knappen

◀/▶ for at vælge.

Channel No. (kanalnr.): Her vælges den kanal, du vil søge efter manuelt.

Color System (farvesystem): Her vælges det ønskede farvesystem for kanalen.

Sound System (lydsystem): Her vælges det ønskede lydsystem for kanalen.

AFT (automatisk finjustering): Svage signaler eller en forkert konfigureret antenne kan medføre, at visse kanaler ikke går særligt godt igennem. Funktionen AFT gør det muligt at finindstille disse kanaler separat, så du opnår den bedst mulige modtagelse.

Frequency (frekvens): Tryk på knappen ▲/▼ for at søge efter signalet.

Store (gem): Tryk på knappen OK for at gemme dine indstillinger.

Menuen OSD

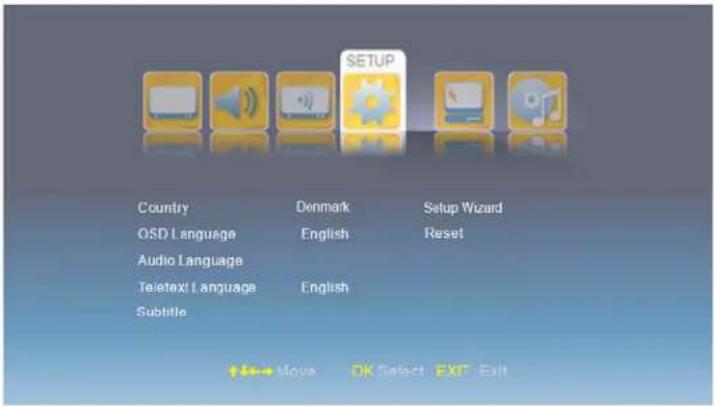

4. Menuen SETUP (opsætning)

OSD Language (OSD sprog): Her vælges sprog til OSD displayet.

Audio Language (sprog til lydspor): Åben undermenuen og vælg det ønskede sprog til lydsporet i DTV modus.

Teletext Language (tekst-TV sprog): Her vælges sprog til visning af Tekst-TV i ATV/DTV modus.

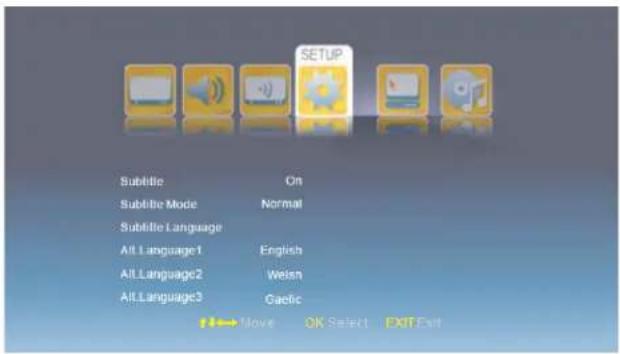

Subtitle (undertekster): Åben undermenuen og foretag indstillinger for visning af undertekster i DTV modus.

Subtitle Language (undertekstsprog): Vælger sprog til underteksterne for programmerne.

Setup Wizard (starthjælp): Slår starchjælp til/ fra.

Customer Reset (nulstilling): Gendanner apparatets oprindelige indstillinger.

Menuen OSD

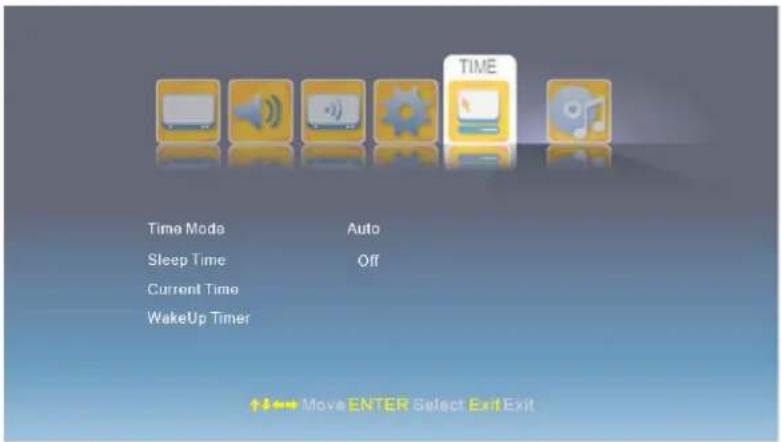

5. Menuen TIME (timer)

TIME Time Mode Auto Sleep Time Off Current Time WakeUp Timer ↑Move ENTER Select Exit Exit

Beskrivelse

Time Mode: Vælger Timermodus blandt mulighederne Auto eller Maunal.

Bemærk: Du skal vælge indstillingen Manual, hvis du selv vil indstille uret - se herunder, punktet Current Time.

Sleep Time (autosluk): Vælg en periode for autosluk efter hvilken TV'et automatisk slukker.

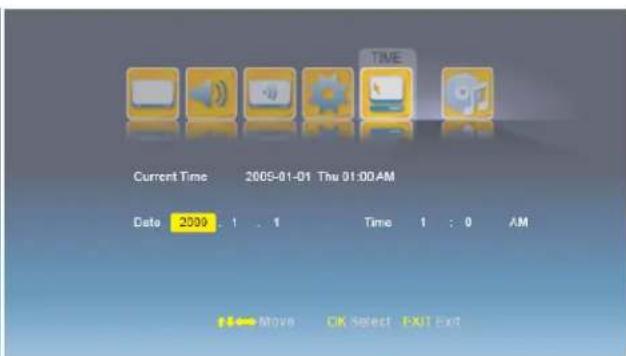

Current Time (aktuel tid): Tryk på knappen OK for at åbne undermenuen og selv indsætte det aktuelle klokkeslet.

WakeUp Timer (autostart): Tryk på knappen OK for at åbne undermenuen og indsætte et tidspunkt, hvor TV'et automatisk skal tænde.

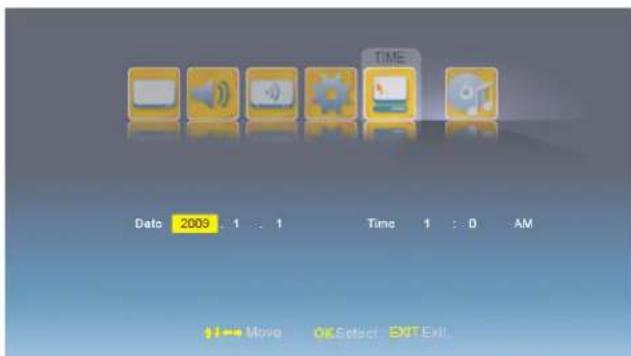

Date 2003 1:1 1 Time 1:0 AM $1=Move OKSelect EXIT Exit

Indstillinger for tid: Tryk på knappen ◀/► og vælg den position, du vil redigere. Tryk dernæst på knappen ▲/▼ for at vælge.

Menuen OSD

Screen Mode (skærmformat): Her vælges indstilling for visning af billedet på skærmen. Du har valgmulighederne Auto, 16:9 Wide, 16:9 Zoom, 16:9 Subtitle og 4:3.

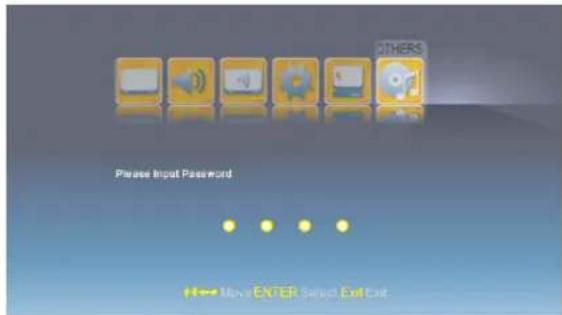

Parent Control (børnesikring): Tryk på knappen OK og indtast koden ved hjælp af de numeriske knapper, når du vil have adgang til menuen børnesikring (den oprindelige kode er 8888).

Parental Rating (restriktionsniveau): Vælg en Parental Rating på en skala fra 3 til 18.

Change PIN (skift kode): Tryk på knappen OK for at åbne undermenuen og ændre PIN-koden.

Bemærk: Du skal først indtaste den gamle kode og dernæst den nye kode to gange for at gennemføre ændringen.

Blue Screen (blå skærm): Slår funktionen blå skærm til/ fra.

Når blå skærm er aktiveret, vises en blå skærmbaggrund i tilfælde af, at der intet signal er.

Funktionen PIP (billed i billed)

PIP: Vælger indgangskilde for billedet i PIP-vinduet.

PIP Position: Vælger placeringen af PIP-vinduet på skærmen.

Menuen OSD

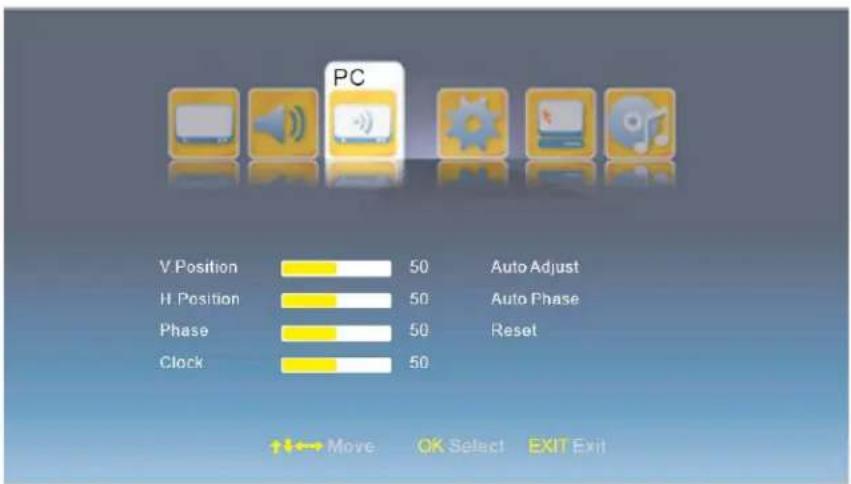

7. Menuen PC (I PC modus)

V.Position: Justerer billedets lodrette placering på skærmen.

H.Position: Justerer billedets vandrette placering på skærmen.

Phase: Justerer fasen i billedet.

Clock: Justerer clockfrekvensen i billedet.

Auto Adjust: Autojusterer indstillingerne for PC/VGA.

Auto Phase: Autojusterer fasen i billedet.

Reset (nulstilling): Gendanner de oprindelige indstillinger for PC/VGA.

Fejlfinding

Hvis skærmen ikke fungerer, eller hvis apparatet begynder at opføre sig mærkbart anderledes end sædvanligt, kan du prøve nogle af forslagene herunder. Husk også at kontrollere alle tilsluttede enheder, om de er tændt, sluttet til lysnettet o.s.v., således at dette kan udelukkes som fejlkilde.

Hvis skærmen stadig nægter at virke som forventet, skal du kontakte forhandleren eller et serviceværksted.

Ingen strøm

• Kontrollér, om apparatet er forbundet til lysnettet.
• Tag stikket ud af stikkontakten, vent et minut, sæt stikket i kontakten igen og tænd TV'et.

Intet billed og lyd

• Kontrollér, om TV'et er forbundet til stikkontakten og at der er tændt på kontakten.
• Kontrollér, om der er tilsluttet en antenne.
• Prøv et andet program.

• Kontrollér antenneforbindelsen.
• Kontrollér, om der er stillet korrekt ind på kanalen.
• Justér indstillingerne for billed; lysstyrke, farve, billedskarphed, kontrast, farvetone.
• Sørg for, at TV'et ikke står for tæt på andre elektriske apparater, som kan forårsage interferens i TV'et.

Ingen farver

• Justér indstillingerne for farve.
• Kontrollér, om programmet rent faktisk er i farver.
• Kontrollér, om der er stillet korrekt ind på kanalen.

• Kontrollér, om der skulle stå noget og spærre for signalerne mellem fjernbetjening og TV.
• Kontrollér, om du befinder dig indenfor fjernbetjeningens maksimale rækkevidde.
• Kontrollér om batterierne i fjernbetjeningen trænger til at skiftes ud.

Elektrisk og elektronisk udstyr samt medfølgende batterier indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis affaldet (kasseret elektrisk og elektronisk udstyr og batterier) ikke håndteres korrekt.

Elektrisk og elektronisk udstyr og batterier er mærket med nedenstående overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr og batterier ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles særskilt.

Som slutbruger er det vigtigt, at du afleverer dine udtjente batterier til de ordninger, der er etablerede. På denne måde er du med til at sikre, at batterierne genanvendes i overensstemmelse med lovgivningen og ikke unødigt belaster miljøet.

Alle kommuner har etableret indsamlingsordninger, hvor kasseret elektrisk og elektronisk udstyr samt bærbare batterier gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.
