BRUGSANVISNING RA 122H DOMETIC

Køleboks til sundhedssektoren

Betjeningsvejledning

Käyttöohje

Læs denne betjeningsvejledning omhyggeligt, inden De tager køleboksen i brug. Hvis De senere sælger eller afhænder køleboksen, skal De sørge for, at betjeningsvejledningen gives videre til den nye ejer.

Følg omhyggeligt monteringsanvisningerne nedenfor. Garantien er kun gyldig for produkter, der monteres som beskrevet.

Tak, fordi De købte denne køleboks. Vi er sikker på, den vil fungere upåklageligt.

I det følgende er nævnt en række symboler, som De bør kende for at sikre en sikker og effektiv drift:

risiko for fare, hvis køleboksen betjenes forkert

anbefalede, nyttige tip, De bør læse

oplysninger vedrørende miljøbeskyttelse

Denne køleboks er beregnet til opbevaring af medicinalvarer ved temperaturer mellem +2°C og +8°C.

Der medfølger et digitaltermometer, som kan fastgøres til køleboksens top. (Figur 1, side 67)

Bemærk!

DENNE K∅LEBOKS ER IKKE EGNET TIL OPBEVARING AF BLOD.

Bemærk!

• Dette produkt skal betjenes af voksne. Børn må ikke have lov til at pille ved betjeningsknapperne eller lege med produktet.
• Alt elarbejde, som kræves ved installationen af denne køleboks, skal udføres af en kvalificeret elektriker.
• Dette produkt skal efterses af en autoriseret servicetekniker, og der må kun anvendes originale reservedele.
• Det er farligt at ændre specifikationerne eller at ændre dette produkt på nogen måde.
• De skal være meget opmærksom på at sikre, at køleboksen ikke står på elledningen.
• Der findes driftskomponenter i dette produkt, som bliver varme. De skal altid sørge for, at der er tilstrækkeligt med ventilation, da der ellers kan opstå komponentsvigt og dermed risiko for tab af indhold. Se installationsvejledningen.
• Dele, som bliver varme, bør ikke tildækkes. Produktets bagside skal så vidt muligt placeres tæt på en væg, dog således at der er den påkrævede afstand til ventilation, som er anført i installationsvejledningen.
• Inden køleboksen afrimes, rengøres eller vedligeholdes, skal De sørge for at slukke for køleboksen og tage stikket ud.
• BRUG IKKE SKARPE GENSTANDE til at skrabe rim eller is af med. Fast is må under ingen omstændigheder tvinges væk fra køleribberne. Fast is skal have lov til at tø, når køleboksen afrimes. Se instruktionerne om afrimning.
• Denne køleboks er tung. De bør udvise forsigtighed ved flytning af køleboksen.
• De må under ingen omstændigheder forsøge at reparere køleboksen selv. Reparationer, som udføres af uerfarne personer, kan forårsage beskadigelse eller mere alvorlige funktionsfejl. Henvend Dem til det lokale servicecenter, og forlang altid originale reservedele.
• Opbevaring af giftige eller eksplosive stoffer i denne køleboks er forbudt

INDHOLD

1. Udpakning
2. Afbildning af køleboksen
3. Rengøring
4. Placering af køleboksen
   4.1. Installationsvejledning
5. Brug af køleboksen
   5.1. Temperaturregulering
6. Udskiftning af fødderne
7. Termometer
8. Nyttige råd
9. Afrimning, rengøring og vedligeholdelse
10. Kundeservice
11. Ibrugtagning, tekniske specifikationer 11.1. Tilslutning til netstrøm
12. Information om miljøbeskyttelse
13. Genbrug

DK

1. Udpakning

Efter at De har taget køleboksen ud af emballagen, skal De kontrollere, at den ikke er beskadiget. Hvis De opdager, at køleboksen er blevet beskadiget under transporten, skal De straks meddele dette til transportfirmaet.

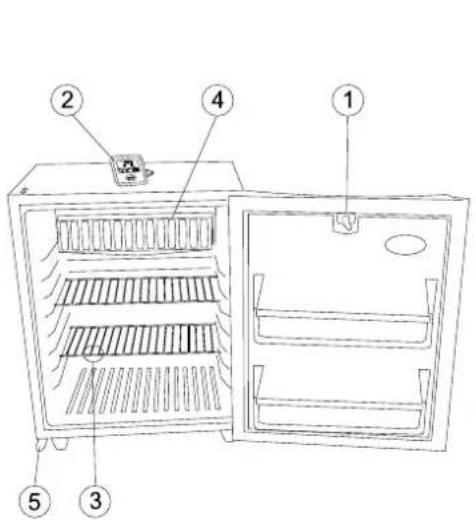

2. Afbildning af køleboksen

1. lågens lås

2. termometer

3. termostatknap

4. fordamper
5. Hængselplade

DOMETIC RT PÅTAGER SIG INTET ANSVAR FOR TAB ELLER BESKADIGELSE AF N∅GLER. VI FORETAGER DOG GERNE EN KOMPLET UDSKIFTNING AF LÅS OG N∅GLE.

3. Rengøring

Rengør køleboksen grundigt med jævne mellemrum alt efter behov. Tag hylderne ud. Disse hylder, køleboksens inderside og lågen skal vaskes med en varm opløsning af natriumbikarbonat. Tør til sidst køleboksen over med en klud, som kun er opvredet i varmt vand, og tør efter med en ren klud. Plasticdele må ikke vaskes i vand, som er varmere end håndvarmt, og de må ikke udsættes for varmlufttørring. Køleboksens yderside skal jævnligt tørres af med en ren og fugtig klud.

BRUG ALDRIG KRAFTIGE KEMIKALIER ELLER RENG∅RINGSMIDLER MED SLIBEMIDDEL PÅ NOGEN AF K∅LEBOKSENS DELE.

4. Placering af køleboksen

Når køleboksen bruges for første gang, bedes De overveje følgende punkter:

• S∅RG FOR, AT K∅LEBOKSEN ER PLACERET PÅ EN PLAN OVERFLADE.
• R∅RENE PÅ BAGSIDEN BLIVER VARME, NÅR DE ER I BRUG.
• KÖLEBOKSEN HAR INGEN 'MOTOR' OG ER DERFOR PRAKTISK TALT LYDL∅S.
• DE MÅ REGNE MED, AT DER MINDST GÅR 3 TIMER, F∅R DER SES TEGN PÅ K∅LING.

i Under køleprocessen afgiver køleboksen varme fra kondensatoren (under den øverste del af bagpanelet) til den omgivende luft. Jo bedre ventileret kondensatoren er, jo mere effektivt sker afkølingen.

• Den anden betingelse for tilfredsstillende drift er, at køleboksen står på en plan overflade. Dette ses bedst ved at placere et glas vand oven på køleboksen.
• Det er vigtigt, at køleboksen ikke udsættes for strålevarme (sollys, radiator, i nærheden af en ovn osv.).

4.1. Installationsvejledning

Køleboksen er forsynet med en elektrisk opvarmet absorberingskøleenhed, som praktisk talt er lydløs, når den er i drift. Køleboksen er beregnet til fritstående installation, men den kan indbygges, hvis følgende betingelser opfyldes, for at sikre tilfredsstillende drift og optimal køleeffektivitet.

VIGTIGT:

Følg omhyggeligt monteringsanvisningerne nedenfor. Garantien er kun gyldig for produkter, der monteres som beskrevet.

1. Køleboksen skal være placeret på en p lan overflade i begge retninger

2. Der skal være 20 mm afstand til væggen

3. Der skal være ventilation som vis t i enten figur A, B, C eller D
4. Ventilationskanalen skal mindst måle 105 mm x køleboksens bredde
5. Hele køleenheden skal rage ind i kanalen som vist på billedet
6. Luft, der passerer gennem kanalen, må ikke forvarmes af nogen varmekilde
7. Hvis der bruges ventilationsriste, skal de hver især have åbninger på mindst 200 cm²

Sørg for, at hovedkontakten hele tiden er tilgængelig under installationen.

A

5. Brug af køleboksen

For at starte køleboksen skal De sætte stikket i stikkontakten og tilslutte strømmen. Køleribberne bør vise tegn på køling efter ca. 3 timer. Ved en normal omgivelsestemperatur tager det ca. 6 timer, før køleboksen når en temperatur på 6°C i opbevaringsrummet.

5.1. Temperaturregulering

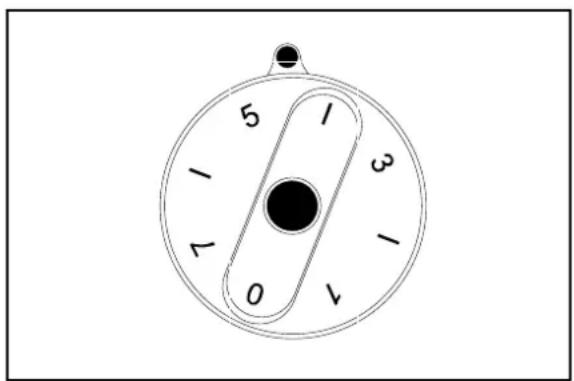

Der kræves normalt en indstilling, som ligger mellem 4 og 5 på termostatknappen (figur 4), men dette kan variere alt efter belastning og installation. Hvis det er nødvendigt at ændre indstillingen, kan knappen drejes til et højere tal for at frembringe en lavere temperatur, eller til et lavere tal for at frembringe en højere temperatur. Virkningen af enhver justering kan kontrolleres ved hjælp af termometret, når køleboksen har været tændt i yderligere et stykke tid, så temperaturen kan nå at stabilisere sig.

Figur 4.

6. Udskiftning af fødderne

Hvis De ønsker at installere Køleboks, får De ikke brug for fødderne på 40 mm. Når De har fjernet fødderne på 40 mm, kan De fastgøre fødderne på 12 mm, som findes inden i fødderne på 40 mm, til de forreste og bageste fastgøringspunkter. Fødderne på 40 mm og de 4 resterende skruer skal gemmes til senere brug.

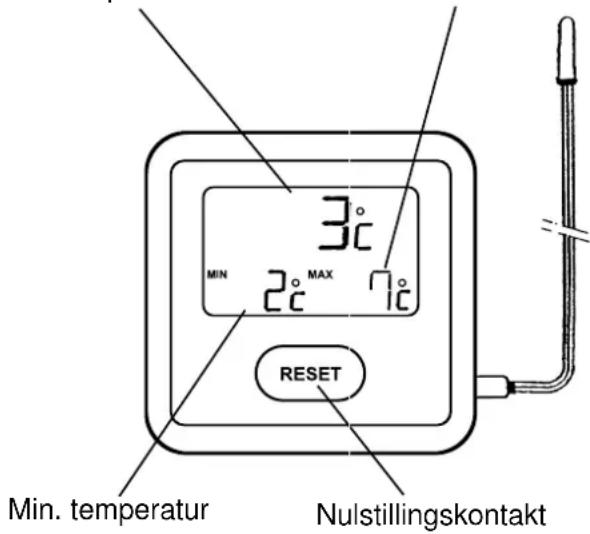

7. Termometer (figur 5)

De bør læse den særskilte betjeningsfolder, som leveres sammen med termometret. Termometret kan stå op ved hjælp af det fastgjorte stativ, eller det kan fastgøres til køleboksens låge. I så fald skal ledningen til føleren placeres således, at den ikke strækkes eller beskadiges, når lågen åbnes.

Temperaturføleren sidder inden i køleboksen under den nederste hylde.

Displayet viser så den nuværende, den højeste og den laveste temperatur inden i køleboksen.

Efter den første nedkøling af køleboksen (det tager normalt fire timer) skal De "nulstille" termometret, da det i modsat fald vil fastholde omgivelsestemperaturen som "maksimum".

Det er vigtigt, at De nulstiller termometret jævnligt for at sikre, at temperaturen fastholdes mellem 2°C og 8°C.

Temperaturen kan stige midlertidigt, när De har åbnet lågen eller placeret flere ting i køleboksen.

Overgangsstrimlen til batteriet skal om nødvendigt fjernes for at aktivere temperaturdisplayet.

Aktuel temperatur
Maks. temperatur

Figur 5.

i 8. Nyttige råd

Køleboksen må ikke overfyldes. Vi anbefaler Dem at sørge for, at der er lidt plads mellem produkterne i køleboksen for at sikre en effektiv og jævn køling. Hvis hylderne pakkes for tæt, kan der være uacceptable temperaturudsving.

Der dannes gradvist rim på køleoverfladerne, og rimen må ikke få lov til at blive alt for tyk, da den virker som en isolator og hæmmer kølingen.

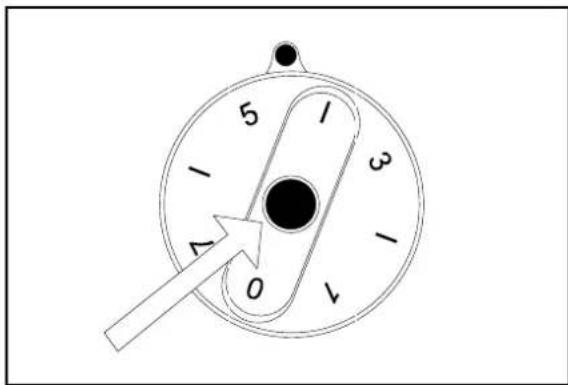

En model med halvautomatisk afrimning kan identificeres med trykknappen midt i termostatens talskive. (Fig. 6) For at afrime køleboksen skal De trykke knappen midt i termostatens talskive ind, men De skal ikke dreje talskiven til en anden position. Bibehold den normale indstilling.

Luk lägen.

Afrimningsknappen skal blive ved med at være trykket ind, og køleenheden skal forblive slukket, til rimen er smeltet. Når dette er sket, springer afrimningsknappen automatisk ud til den normale position, og køleboksen starter igen.

Afrimningstiden afhænger af, hvor meget rim der skal fjernes, og af temperaturen i det pågældende rum.

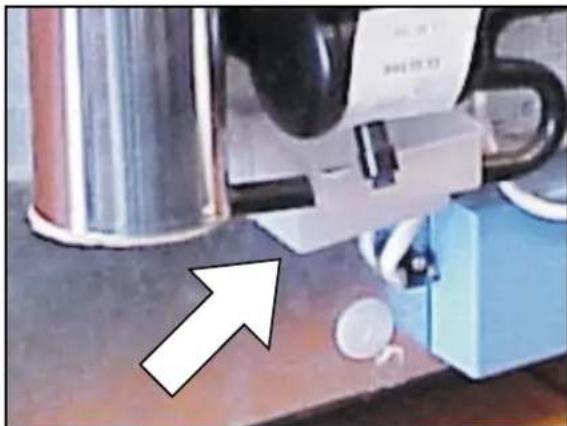

Rimen smelter, og det afrimede vand løber gennem afledningsrøret fra drypkanalen og ind i en fordampningsbeholder, som befinder sig nederst på køleboksens bagside. (Figur 7) Det afrimede vand fordamper automatisk i cirkulationsluften, og det er ikke nødvendigt at tømme beholderen manuelt.

10. Kundeservice

Inden De ringer til en servicetekniker, skal De foretage følgende enkle test:

• Er der strømsvigt? Kontrollér sikringerne.
• Er stikket sat rigtigt i stikkontakten, og er strømmen tilsluttet? Kontrollér stikkontakten ved at tilslutte et andet elektrisk apparat som f.eks. en bordlampe.
• Er termostaten indstillet korrekt? (normalt 3 eller 4).
• Har lågen ikke været lukket ordentligt med det resultat, at temperaturen inden i køleboksen er steget for hurtigt?
• Er køleboksen placeret på en plan overflade?
• Er afrimningsknappen utilsigtet blevet trykket ind? (Kun med halvautomatisk afrimning). Hvis dette er tilfældet, skal De dreje termostatskiven til "0", hvorefter afrimningsknappen udløses. Stil talskiven på den sædvanlige position. Herefter skulle køleboksen gerne begynde at køle igen.
  • Har ventilationen været blokeret?

Hvis køleboksen stadig ikke fungerer tilfredsstillende, efter at De har kontrolleret alle ovenstående punkter, skal De kontakte den nærmeste servicetekniker. Beskriv problemet, angiv hvilken model det drejer sig om, og oplys produkt- og serienummeret. (Oplysninger om modellen og produkt- og serienummeret finder De på typeskiltet øverst til venstre i det indvendige rum.)

Dette køleskab* er udstyret med overophedningsbeskyttelse. En autoriseret servicetekniker kan undersøge, om denne er blevet udløst eller ej.

I tilfælde af at der opstår en fejl, skal De kontakte det nærmeste servicecenter - se den lokale telefonbog.

Figur 6.

Køleboksen må kun bruges med den nominelle netspænding, som er vist på typeskiltet. Stikproppen skal sættes i en stikkontakt, som er jordforbundet i overensstemmelse med gældende regler.

Alt elarbejde, der kræves ved installationen af denne køleboks, skal udføres af en kvalificeret elektriker eller en anden kvalificeret person.

Producenten fraskriver sig ethvert ansvar, hvis disse sikkerhedsforskrifter ikke overholdes.

Elektriske krav

Inden De tænder for køleboksen, skal De kontrollere, at netspændingen er den samme, som er angivet på køleboksens typeskilt.

12. Information om

miljøbeskyttelse

Køleboksen indeholder ikke nogen form for CFC/HCFC.

Ammoniak (naturlig brint- og kvælstofforbindelse) bruges som kølemiddel i køleren.

Det ozonvenlige stof cyclopentan aktiveres som drivmiddel for PU-skumisoleringen.

Der anvendes natriumchromat til korrosionsbeskyttelse (i en koncentration på mindre end 2% i kølervæsken).

13. Genbrug

Efter at De har pakket køleboksen ud, skal De aflevere emballagematerialet på det lokale genbrugscenter. Når køleboksen skal bortskaffes, skal den afleveres hos et specialiseret genbrugscenter, der genindvinder de brugbare materialer. Resten destrueres på forsvarlig vis.

Dette produkt overholder følgende E∅F-direktiver: LVD-direktiv 73/23/E∅F med senere ændringer 90/683/E∅F
