BRUGSANVISNING AVR 1610 HARMAN KARDON

I mere end 50 år har Harman Kardons mission været at dele en passion for musik. og underholdning ved at bruge førende teknologier til at opnå en førsteklasses ydelse. Sidney Harman og Bernard Kardon opfandt receiveren – en enkelt komponent designet til at forenkle hjemmeunderholdningen uden at gå på kompromis med ydelsen. I tidens løb er Harman Kardon-produkterne blevet nemmere at bruge, mens de samtidig har flere funktioner og lyder bedre end nogensinde før.

AVR 1710/AVR 171 7.2-kanals og AVR 1610/AVR 161 5.1-kanals digitale audio/video-receivere (AVR-enheder) fortsætter denne tradition med nogle af de mest avancerede funktioner til lyd- og videobehandling til dato og et væld af lytte- og visningsmuligheder.

For at få størst mulig fornøjelse af din nye AVR-enhed bedes du læse denne vejledning og gemme den til fremtidig brug, efterhånden som du lærer de forskellige funktioner bedre at kende.

Hvis du har nogen spørgsmål om dette produkt, installation eller betjening, bedes du kontakte din Harman Kardon-forhandler eller -installatør, eller du kan besøge webstedet på www.harmankardon.com.

Følgende tilbehør leveres sammen med din AVR-enhed. Hvis nogen af disse genstande mangler, bedes du kontakte din Harman Kardon-forhandler eller Harman Kardons kundeservice på www.harmankardon.com.

Fjernbetjening til systemet•

EzSet/EQ™-mikrofon•

AM-sløjfeantenne•

FM-ledningsantenne•

To AAA-batterier•

Strømkabel (kun AVR 171/AVR 161)•

VIGTIGE SIKKERHEDSOPLYSNINGER

Kontrollér netspændingen inden brug

AVR 1710 og AVR 1610 er beregnet til brug med 120 volt vekselstrøm (AC). AVR 171 og AVR 161 er beregnet til brug med 220-240 volt vekselstrøm (AC). Tilslutning til en anden netspænding end den, din receiver er beregnet til, kan medføre sikkerheds- og brandrisiko og kan beskadige enheden. Hvis du har spørgsmål vedrørende kravene til netspænding for netop din model eller vedrørende netspændingen i dit område, skal du kontakte forhandleren, inden enheden tilsluttes en stikkontakt.

Undlad brug af forlængerledninger

Anvend kun det strømkabel, der fulgte med enheden, for at undgå sikkerhedsrisici. Vi anbefaler ikke brug af forlængerledninger sammen med dette produkt. Som med alle elektriske enheder må strømkabler ikke føres under gulvtæpper, og der må ikke placeres tunge genstande på dem. Beskadigede strømkabler skal udskiftes omgående af et autoriseret servicecenter med et kabel, der overholder fabriksspecifikationerne.

Händter strømkablet forsigtigt

Når du tager strømkablet ud af en stikkontakt, skal du altid trække i stikket, aldrig i kablet. Hvis du ikke har planer om at bruge din AVR-enhed i en længere periode, skal du tage stikket ud af stikkontakten.

Undlad at åbne kabinettet

Der er ingen komponenter inde i produktet, som kan repareres af brugeren. Åbning af kabinettet kan medføre risiko for stød, og enhver ændring af produktet vil betyde, at din garanti bortfalder. Hvis der ved et uheld kommer vand eller en metalgenstand som f.eks. en papirclips, ledning eller hæfteklamme ind i enheden, skal du omgående fjerne strømkablet og kontakte et autoriseret servicecenter.

CATV eller antennejording (AVR 1710/AVR 1610)

Hvis et udendørs antenne- eller kabelsystem er tilsluttet dette produkt, skal der sørges for, at det er jordet, så der ydes beskyttelse mod spændingsbølger og statiske ladninger. Afsnit 810 i United States National Electrical Code, ANSI/NFPA No. 70-1984, indeholder information med hensyn til korrekt jording af masten og den understøttende struktur, jording af indgangsledningen til en antenneafladningsenhed, størrelsen af jordingslederne, placering af antenneafladningsenheden, tilslutning til jordingselektroder og krav til jordingselektroden.

BEMÆRKNING TIL CATV-SYSTEMINSTALLAT∅REN: Denne påmindelse har til hensigt at gøre CATV-systeminstallatøren (kabel-tv) opmærksom på artikel 820-40 i NEC, som fremsætter retningslinjer for korrekt jording og især specificerer, at kabeljordingen skal være forbundet til bygningens jordsystem så tæt på kablets indgangspunkt som muligt.

Placering af AVR-enheden

Placer AVR-enheden på en fast og jævn flade. Kontroller, at fladen og eventuelt • monteringsudstyr kan bære AVR-enhedens vægt.

Sørg for, at der tilstrækkeligt med plads til rådighed til ventilation, både over og under AVR-enheden. Anbefalede sikkerhedsafstande er 30 cm over enheden, 30 cm bag enheden og 30 cm til højre og venstre for enheden.

Hvis du installerer AVR-enheden i et skab eller andet lukket område, skal der skabes • en kølende luftstrøm i skabet. Under visse omstændigheder kan en blæser være påkrævet.

• Ventilationsgitrene på toppen af AVR-enheden må ikke tildækkes, og der må ikke placeres genstande direkte over dem.
• Placer ikke AVR-enheden direkte på en tæppebelagt overflade.
• Placer ikke AVR-enheden i fugtige eller våde rum, i ekstremt varme eller kolde rum, i områder nær radiatorer eller termostater eller i direkte sollys.

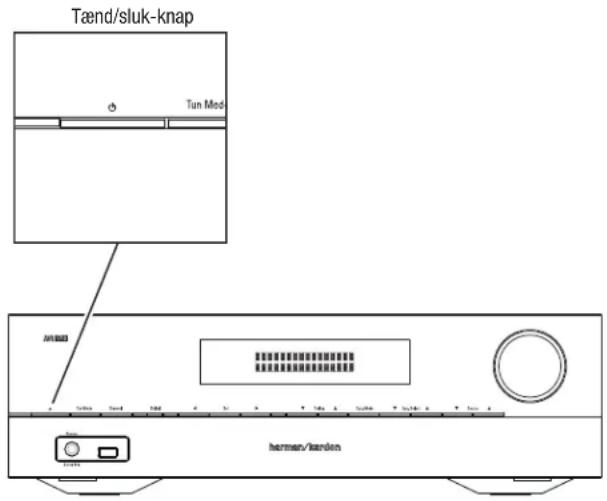

Strømindikator/tænd-sluk-knap: AVR-enheden har tre forskellige strømtilstande:

- Slukket (strømindikatoren lyser gult): Den slukkede tilstand minimerer strømforbruget, når du ikke bruger AVR-enheden. Når AVR-enheden er slukket, vil den ikke automatisk tænde eller afspille lyd som reaktion på en AirPlay-stream fra en netværksforbundet enhed (kun AVR 1710/AVR 171). Når AVR-enheden er slukket, skal du trykke på tænd/sluk-knappen for at tænde den. Når AVR-enheden er tændt, kan du slukke den ved at holde tænd/sluk-knappen nede i mere end tre sekunder. Frontpanelets display vil vise "Your device is switched of" (Din enhed er slukket) i to sekunder og derefter slukke.

BEMÆRK: Du kan bruge menuen Systemkonfiguration til at indstille AVR-enheden til automatisk at slukke, når den har været i sleep-tilstand et stykke tid. Se Systemmindstillinger på side 34.

- Sleep (Strømindikatoren lyser konstant gult, og frontpanelets display viser "Device sleep" (Enhed i sleep-tilstand)): Sleep-tilstanden slukker for nogle af AVR-enhedens kredsløb, men lader AVR-enheden tænde og afspille lyd automatisk som reaktion på en AirPlay- eller DLNA DMR-stream fra en netværksforbundet enhed (kun AVR 1710/AVR 171). Når AVR-enheden er i sleep-tilstand, skal du trykke på tænd/sluk-knappen for at tænde den. Når AVR-enheden er tændt, kan du sætte den i sleep-tilstand ved at holde tænd/sluk-knappen nede i mindre end tre sekunder. Frontpanelets display vil vise "Device sleep" (Enhed i sleep-tilstand), mens AVR-enheden er i sleep-tilstand.

BEMÆRK: AVR-enheden vil automatisk gå i sleep-tilstand efter 30 minutter uden lydsignal eller brugerstyring, medmindre USB, iPod, Home Network (Hjemmenetværk), vTuner, AirPlay eller DLNA DMR er aktiv. I disse tilfælde vil AVR-enheden automatisk gå i sleep-tilstand efter det antal timer, der er indstillet i systemindstillingen Auto Power Off (Automatisk slukning). Se Systemindstillinger på side 34.

- Tændt (strømindikatoren lyser konstant hvidt): Når AVR-enheden er tændt, er den fuldt funktionsdygtig.

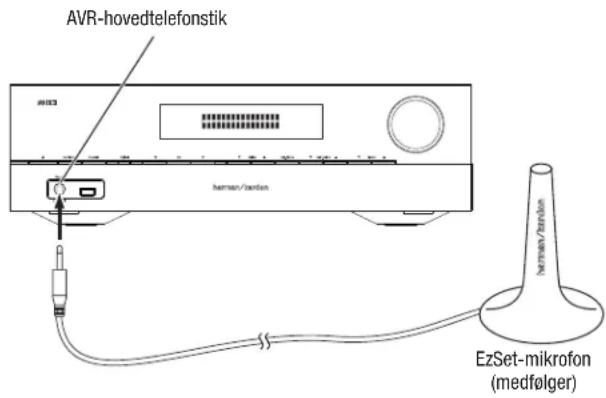

Hovedtelefonstik/EzSet/EQ Mic-indgang: Slut et 6,35 mm stereohovedtelefonstik til denne indgang for at lytte via hovedtelefonerne. Dette stik bruges også til tilslutning af den medfølgende mikrofon til den EzSet/EQ-opsætningsprocedure, der er beskrevet i Konfiguration af AVR-enheden til højtalerne på side 22.

Knappen Tuning Mode (Tuningtilstand) (kun AVR 1710/AVR 1610): Tryk på denne knap for at skifte radioen mellem den manuelle (ét frekvenstrin ad gangen) og automatiske (søger frekvenser med acceptabel signalstyrke) FM-tuningtilstand. Knappen kan også skifte radioen mellem stereo- og monotilstand, når der er tunet ind på en FM-station.

RDS-knap (kun AVR 171/AVR 161): Når du lytter til en FM-radiostation, som udsender RDS-oplysninger, aktiverer denne knap de forskellige RDS-funktioner.

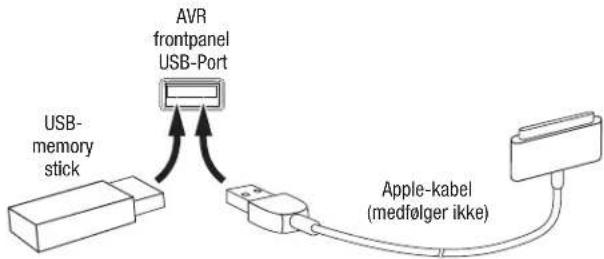

USB-port: USB-porten kan bruges til afspilning af lydfiler fra en Apple iOS ^ -enhed, der er tilsluttet porten, og kan også bruges til afspilning af MP3- og WMA-lydfiler fra en USB-enhed, der er sat i porten. Indsæt stikket eller enheden i USB-porten vendt således, at det/den kan komme helt ind i porten. Du kan sætte stikket eller enheden i eller fjerne det/den når som helst – der er ingen installations- eller udskubningsprocedure.

Du kan også bruge USB-porten til at udføre firmwareopgraderinger. Hvis der senere udsendes en opgradering til AVR-enhedens operativsystem, vil du kunne hente den til AVR-enheden via denne port. Fyldestgørende instruktioner vil blive givet på det tidspunkt.

VIGTIGT: Tilslut ikke en pc eller anden USB-vært/-styreenhed til denne port, idet det kan beskadige både AVR-enheden og den anden enhed.

Knap til justering af lydstyrken: Tryk på denne knap for at aktivere den enkelte kanalniveaujustering. Når du har trykket på denne knap, skal du bruge op/ned-knapperne eller tuningknapperne til at vælge den kanal, der skal justeres, og bruge venstre/højre-knapperne til at justere kanalens niveau.

Knappen Audio Input (Lydindgang): Tryk på denne knap for at ændre lydindgangsforbindelse for den aktuelle kilde. Brug venstre/højre-knapperne til at gennemgå de tilgængelige indgangsstik, og tryk på knappen Set (Indstil) for at knytte det aktuelt viste stik til kilden.

IR-sensor: Denne sensor modtager infrarøde (IR) kommandoer fra fjernbetjeningen. Sørg for, at sensoren ikke blokeres.

Knappen Set (Indstil): Tryk på denne knap for at vælge det menupunkt, der er fremhævet.

Venstre/højre-knapper: Brug disse knapper til navigering i AVR-enhedens menuer.

Frontpanelets display: Forskellige meddelelser vises på dette tolinjers display som reaktion på kommandoer og ændringer i det indgående signal. Under normal brug vises det aktuelle kildenavn på øverste linje, mens den aktive surround-tilstand vises på den nederste linje. Når skæmmenusystemet (OSD) anvendes, vises de aktuelle menuindstillinger.

Op-ned-knapper/tuningknapper: Brug disse knapper til navigering i AVR-enhedens menuer. Når radioen er den aktive kilde, skal disse knapper bruges til at tune ind på stationer i overensstemmelse med indstillingen for knappen Tuning Mode (Tuningtilstand) (se ovenfor).

Knap til kategori for surround-tilstand: Tryk på denne knap for at vælge en surroundsound-kategori. Hvert tryk ændrer surroundsound-tilstandskategorien: Auto Select (Automatisk valg), Virtual (Virtuel), Stereo, HARMAN NSP, Movie (Film), Music (Musik) og Video Game (Videospil). Hvis du vil ændre den specifikke surroundsound-tilstand inden for kategorien, skal du bruge knapperne til valg af surroundsound-tilstand. Under Lydbehandling og surroundsound på side 29 kan du finde flere oplysninger om surround-tilstande.

Knapper til valg af surround-tilstand: Når du har valgt den ønskede surroundsound-tilstandskategori, skal du trykke på disse knapper for at vælge en bestemt tilstand inden for kategorien, f.eks. for at skifte fra tilstanden Dolby® Pro Logic® II Movie til tilstanden DTS® NEO:6 Cinema. Muligheden for surround-tilstand afhænger af typen af kildeindgangssignal, dvs. digitalt i forhold til analogt, samt det antal kanaler, der er indkodet i signalet.

Kildevalgsknapper: Tryk på disse knapper for at vælge den aktive kilde.

Volumenknap: Drej denne knap for at øge eller sænke lydstyrken.

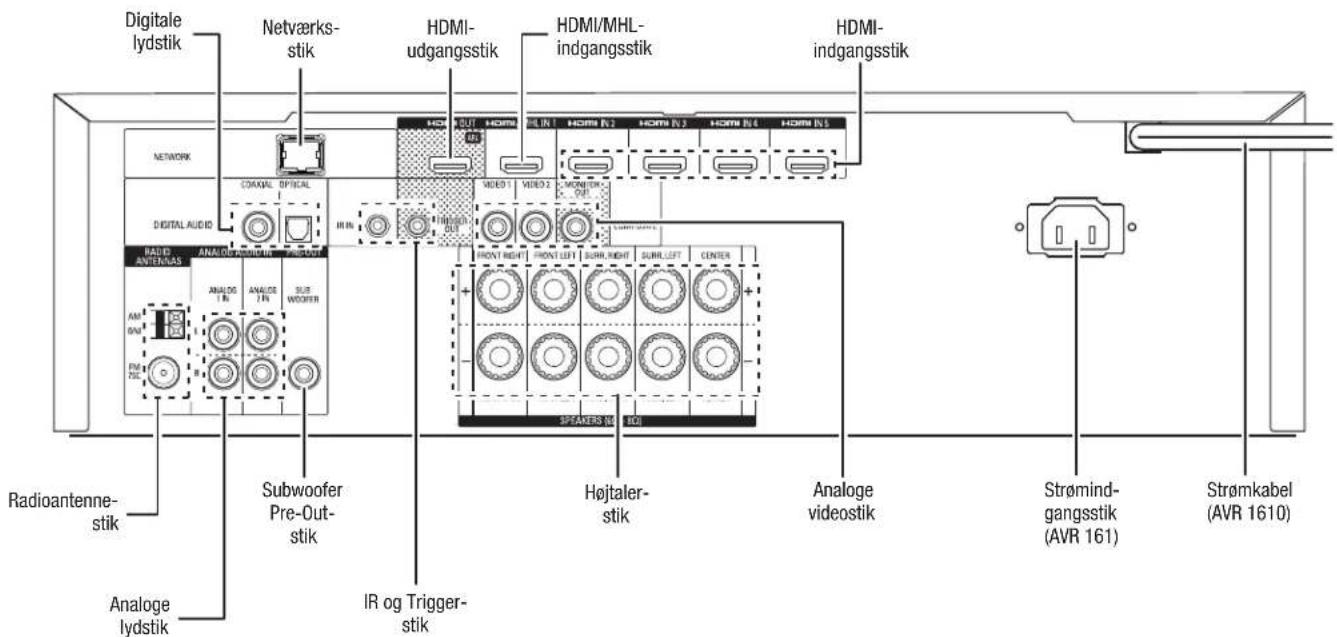

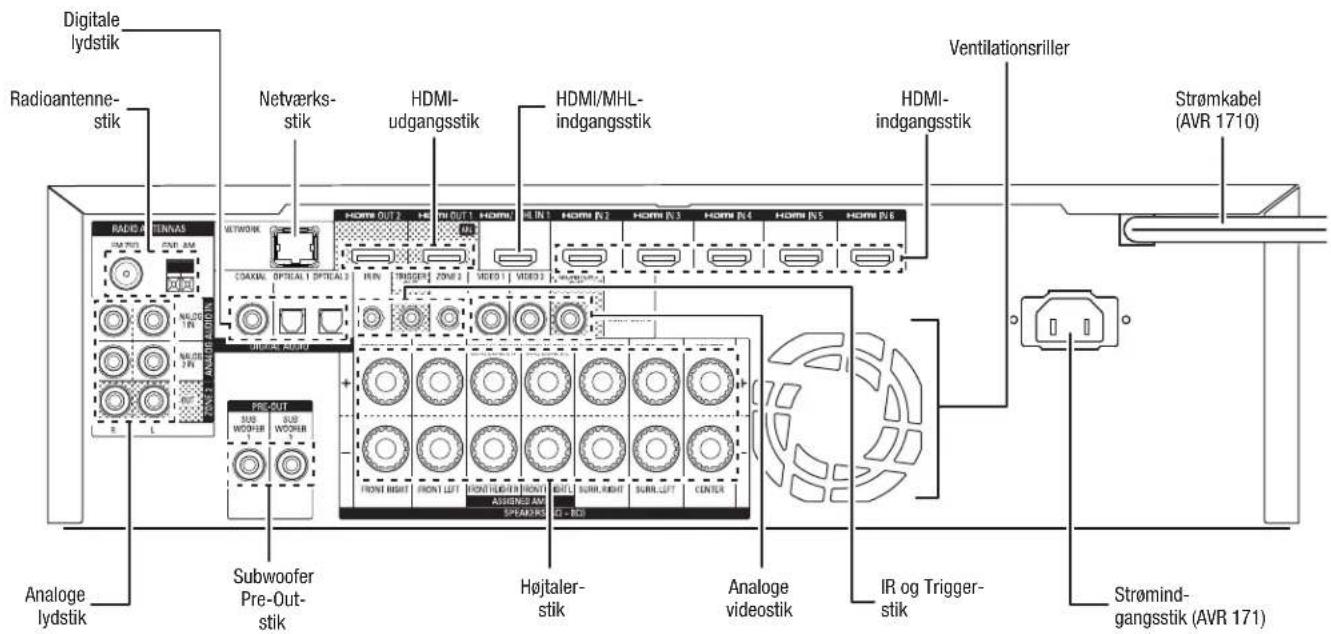

Stik på bagpanelet

AVR 1710/AVR 171

AVR 1610/AVR 161

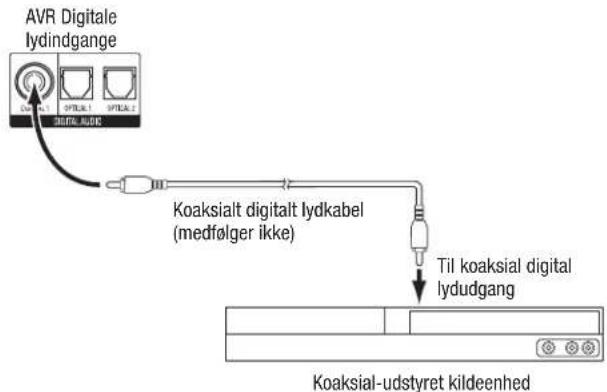

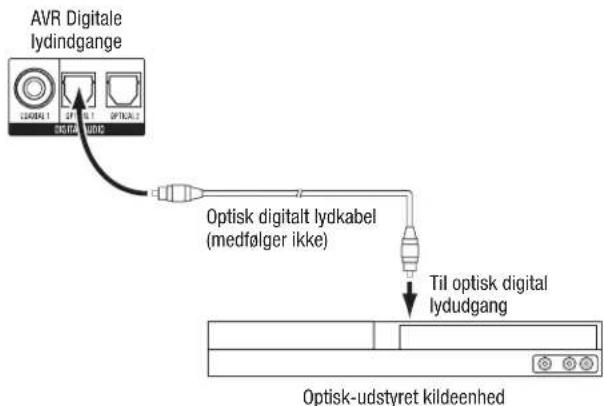

Digitale lydstik: Hvis dine ikke-HDMI-kildeenheder har digitale udgange, skal du slutte dem til AVR-enhedens digitale lydindgange. BEMÆRK: Foretag kun én type digital tilslutning (HDMI, optisk eller koaksial) fra hver enhed. Under Tilslutning af lyd- og videokildeenheder på side 16 kan du finde flere oplysninger.

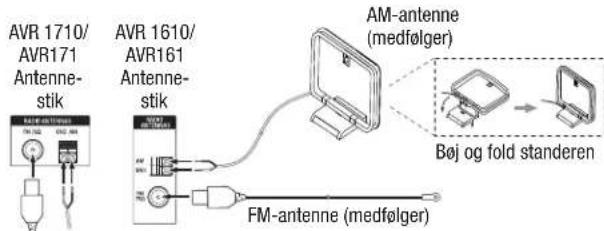

Radioantennestik: Slut de medfølgende AM- og FM-antenner til de respektive indgange for at modtage radio.

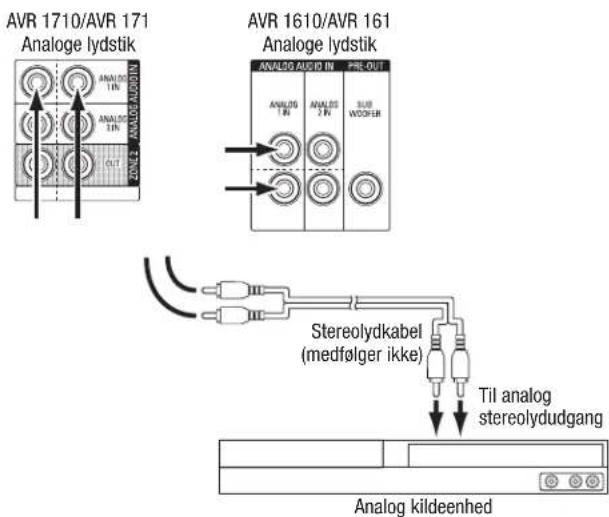

Analoge lydstik: Følgende analoge lydstik er til rådighed:

• Analoge lydindgangsstik: Brug AVR-enhedens analoge lydindindgange til kildeenheder, der ikke har HDMI eller digitale lydindgange. Under Tilslutning af lydog videokildeenheder på side 16 kan du finde flere oplysninger.

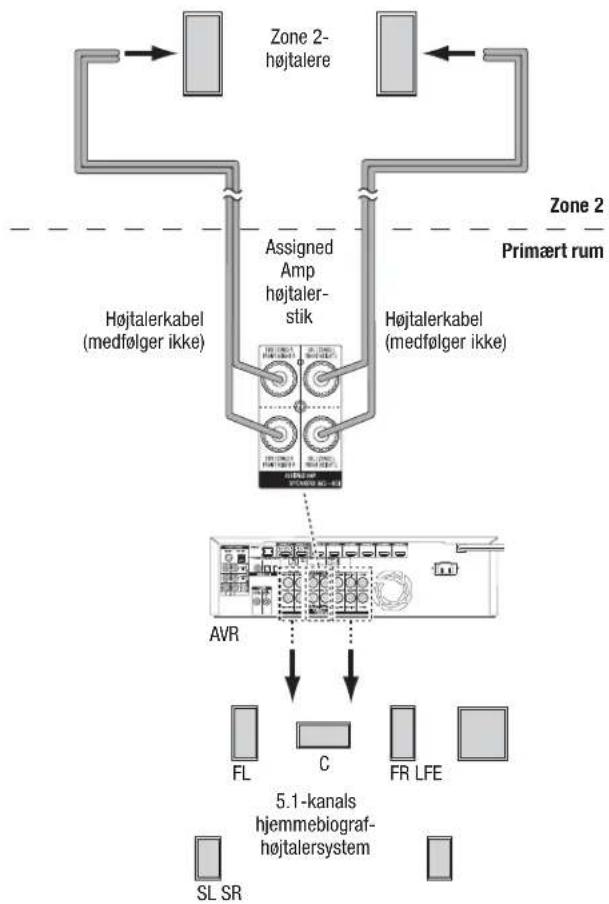

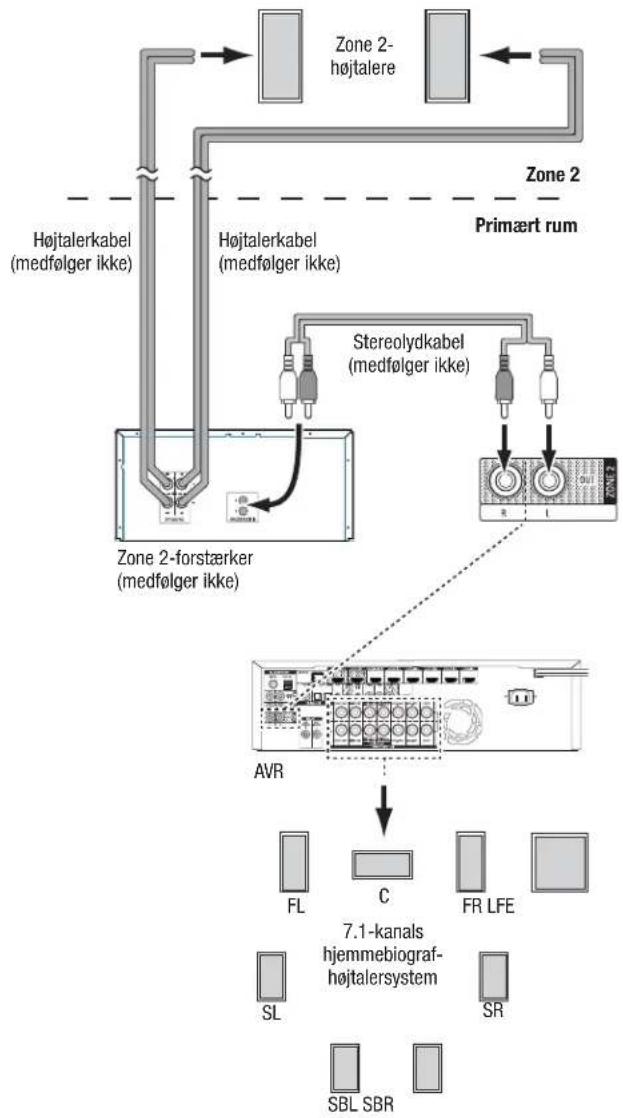

• Zone 2 Out-stik (kun AVR 1710/AVR 171): Slut disse stik til en ekstern forstærker for at drive højtalerne i det fjerne rum i et multizonesystem.

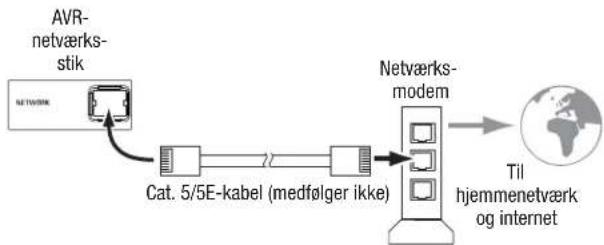

Netværksstik: Hvis dit hjemmenetværk er kabelforbundet, skal du bruge et netværkskabel (Cat. 5 eller Cat. 5E – medfølger ikke) til at slutte AVR-enhedens netværksstik til dit hjemmenetværk for at få glæde af internetradio og DLNA-kompatible enheder, der er tilsluttet dit netværk. Under Tilslutning af hjemmenetværk på side 18 kan du finde flere oplysninger.

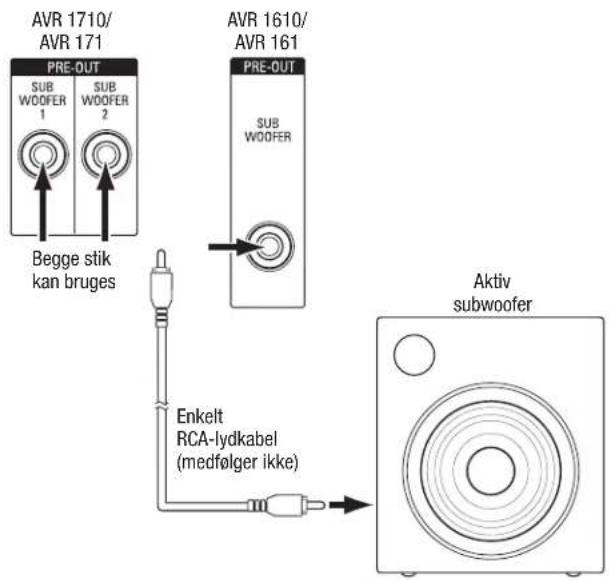

Subwoofer Pre-Out-stik: Slut en aktiv subwoofer med en linjeniveauindgang til dette stik. Under Tilslutning af subwooferen på side 15 kan du finde flere oplysninger. BEMÆRK: AVR 1710 og AVR 171 har to subwooferstik.

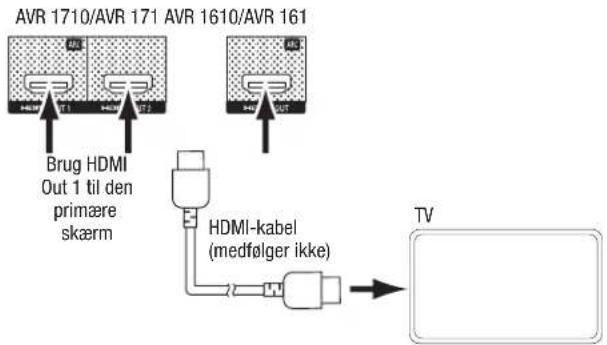

HDMI-udgangsstik: Hvis dit tv har et HDMI-stik, og du slutter HDMI-kildeenheder til AVR-enheden, skal du bruge et HDMI-kabel (medfølger ikke) til at slutte dit tv til AVR-enhedens HDMI Out-stik. BEMÆRK: AVR 1710 og AVR 171 har to HDMI Out-stik.

Bemærkninger om brug af HDMI Output-stikket:

Ved tilslutning af en DVI-udstyret skærm til HDMI Out-stikket, skal du bruge en HDMI-til-DVI-adapter og foretage en separat lydtilslutning.

Sørg for at den HDMI-udstyrede skærm er HDCP (High-bandwidth Digital Content Protection)-kompatibel. Hvis den ikke er, må den ikke tilsluttes via en HDMI-forbindelse. Brug en analog videotilslutning i stedet og foretag en separat lydtilslutning.

Kun AVR 1710/AVR 171: Hvis du har sluttet et 3D-kompatibelt tv til HDMI Out 1 og et 2D-kompatibelt tv til HDMI Out 2, tillader AVR-enheden ikke 3D-afspilning, når begge tv er tændt. For at se 3D-indhold skal du slukke AVR-enheden og begge tv'er og derefter først tænde for 3D-tv'et, derefter AVR-enheden og til sidst 3D-kildeenheden. Tænd IKKE for 2D-tv'et igen.

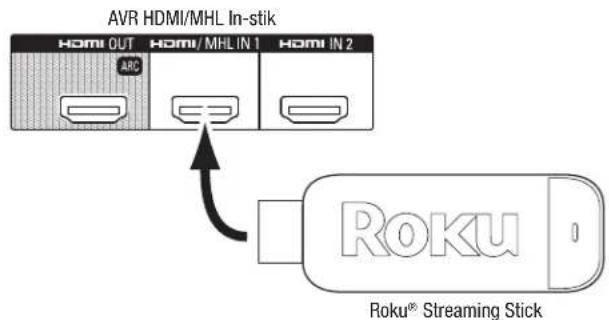

HDMI/MHL-indgangsstik: Hvis du har en Roku Streaming Stick eller en anden MHL-kompatibel enhed, skal du kun slutte den til dette enhedens HDMI/MHL In-stik. Hvis du ikke har en MHL-enhed, kan du bruge dette stik til en HDMI-kompatibel enhed.

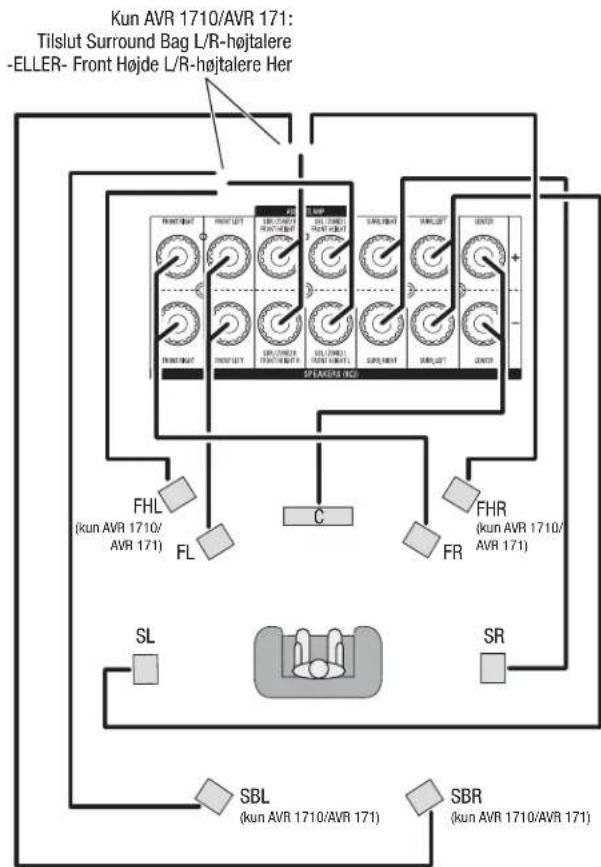

Højtalerstik: Brug to-leder-højtalerledning til at slutte hvert sæt terminaler til den korrekte højtaler. Under Tilslutning af højtalere på side 14 kan du finde flere oplysninger.

BEMÆRK: Assigned Amp-højtalertiislutningerne (kun AVR 1710/AVR 171) bruges til surround-bagkanalerne eller fronthøjdekanalerne i en 7.1-kanals hjemmebiograf. Ellers kan de overflyttes til et fjernt rum for multizonedrift, eller til fronthøjdekanalerne ved Dolby® Pro Logic Ilz-brug. Under Placering af højtalere på side 11 kan du finde flere oplysninger.

Analoge videostik: De følgende analoge videostik er til rådighed:

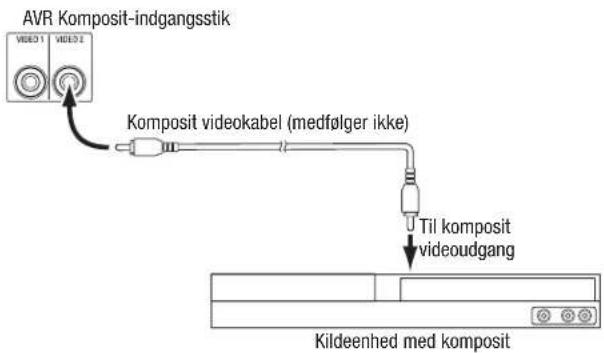

• Komposit video-indgangsstik: Brug komposit video-stik til videokildeenheder, der ikke har HDMI-stik. Du skal også slutte lydsignalet fra kildeenheden til AVR-enheden. Under Tilslutning af lyd- og videokildeenheder på side 16 kan du finde flere oplysninger.

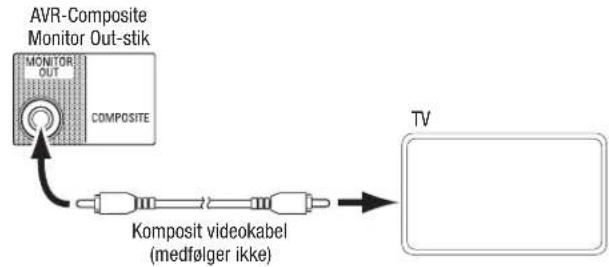

• Komposit video-skærmudgangsstik: Hvis dit tv eller din skærm ikke har et HDMI-stik, eller hvis dit tv har et HDMI-stik, men du tilslutter kildeenheder, der kun har komposit videostik, skal du bruge et komposit videokabel (medfølger ikke) til at tilslutte AVR-enhedens Composite Video Monitor Out-stik til dit tv's komposit video-indgang.

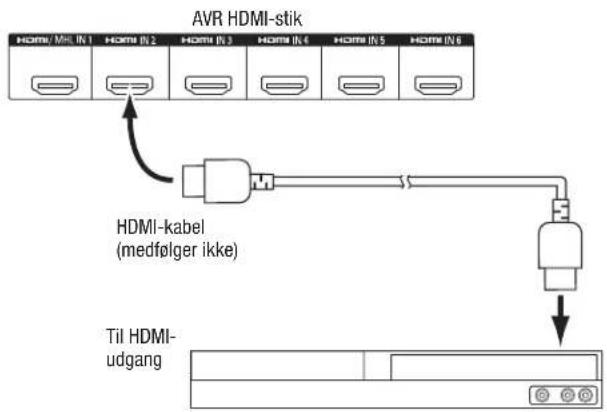

HDMI®-indgangsstik: En HDMI-tilslutning overfører digitale lyd- og videosignaler mellem enheder. Hvis dine kildeenheder har HDMI-stik, vil det give den bedst mulige billed- og lydoplevelse at bruge disse stik. Eftersom HDMI-kablet overfører både digitalt billedsignal og digitalt lydsignal, behøver du ikke foretage yderligere lydtilslutninger for enheder, der tilsluttes via HDMI-forbindelsen. Under Tilslutning af lyd- og videokildeenheder på side 16 kan du finde flere oplysninger.

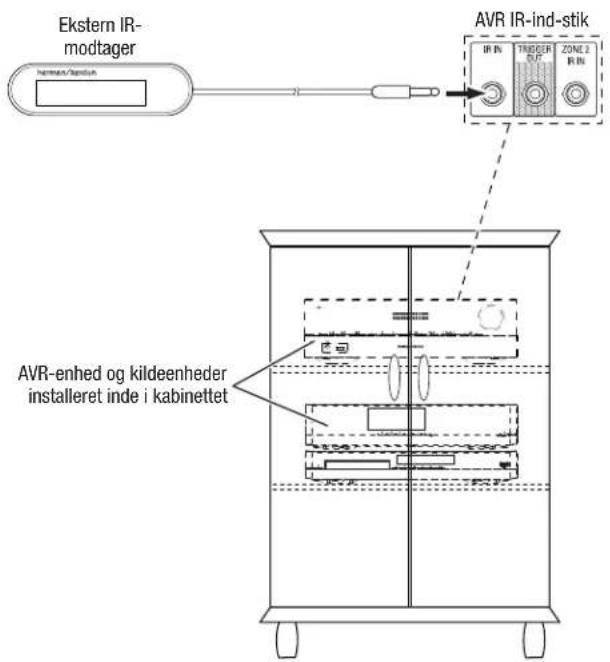

• IR In-stik: Når IR-sensoren på frontpanelet er blokeret (hvis AVR-enheden f.eks. installeres inde i et skab), skal der tilsluttes en IR-modtager (ekstraudstyr) til IR In-stikket.

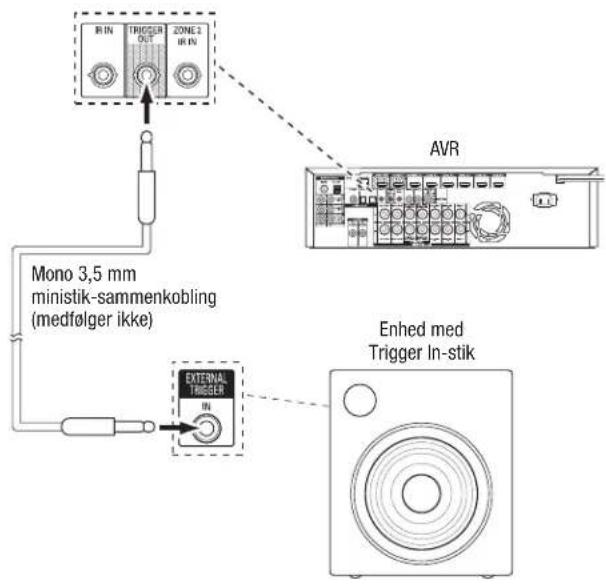

• 12 V-Trigger-stik: Dette stik leverer 12 V DC, når AVR-enheden er tændt. Det kan bruges til at tænde og slukke andre enheder, såsom en aktiv subwoofer.

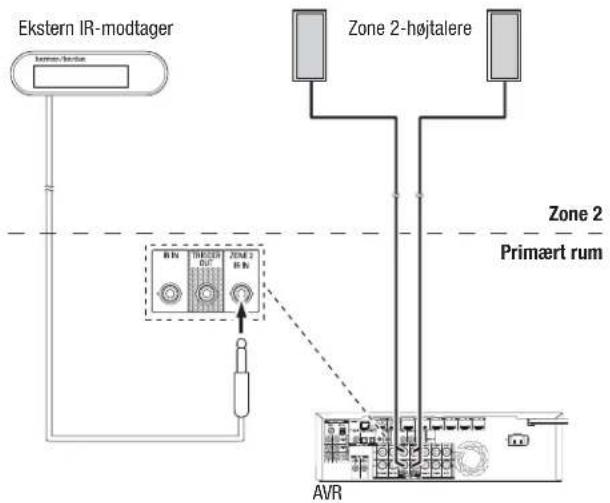

• Zone 2 IR-indgangsstik (kun AVR 1710/AVR 171): Slut en ekstern IR-modtager placeret i Zone 2 i et multizonesystem til dette stik til at styre AVR-enheden fra det fjerne rum.

Ventilationsriller (kun AVR 1710/AVR 171): Disse riller bruges af AVR-enhedens blæser til at afkøle. Hold en afstand på mindst 75 mm fra den nærmeste overflade for at undgå overophedning af enheden. Det er normalt, at blæseren forbliver slukket ved de fleste almindelige lydstyrker. En automatisk temperaturføler tænder kun ventilatoren, når det er nødvendigt.

VIGTIGT: Bloker aldrig ventilationsrillerne. Hvis de blokeres, kan AVR-enheden overophede til farlige niveauer.

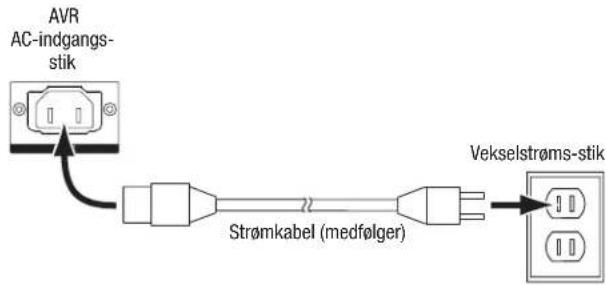

Strømindgangsstik (kun AVR 171/AVR 161): Når du har foretaget og kontrolleret alle andre tilslutninger, skal du sætte det medfølgende strømkabel i denne indgang og i en stikkontakt, der ikke er tændt.

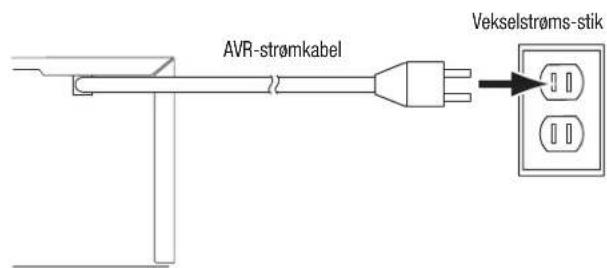

Strømkabel (kun AVR 1710/AVR 1610): Når du har foretaget og kontrolleret alle andre tilslutninger, skal du sætte strømkablet i en stikkontakt, der ikke er tændt.

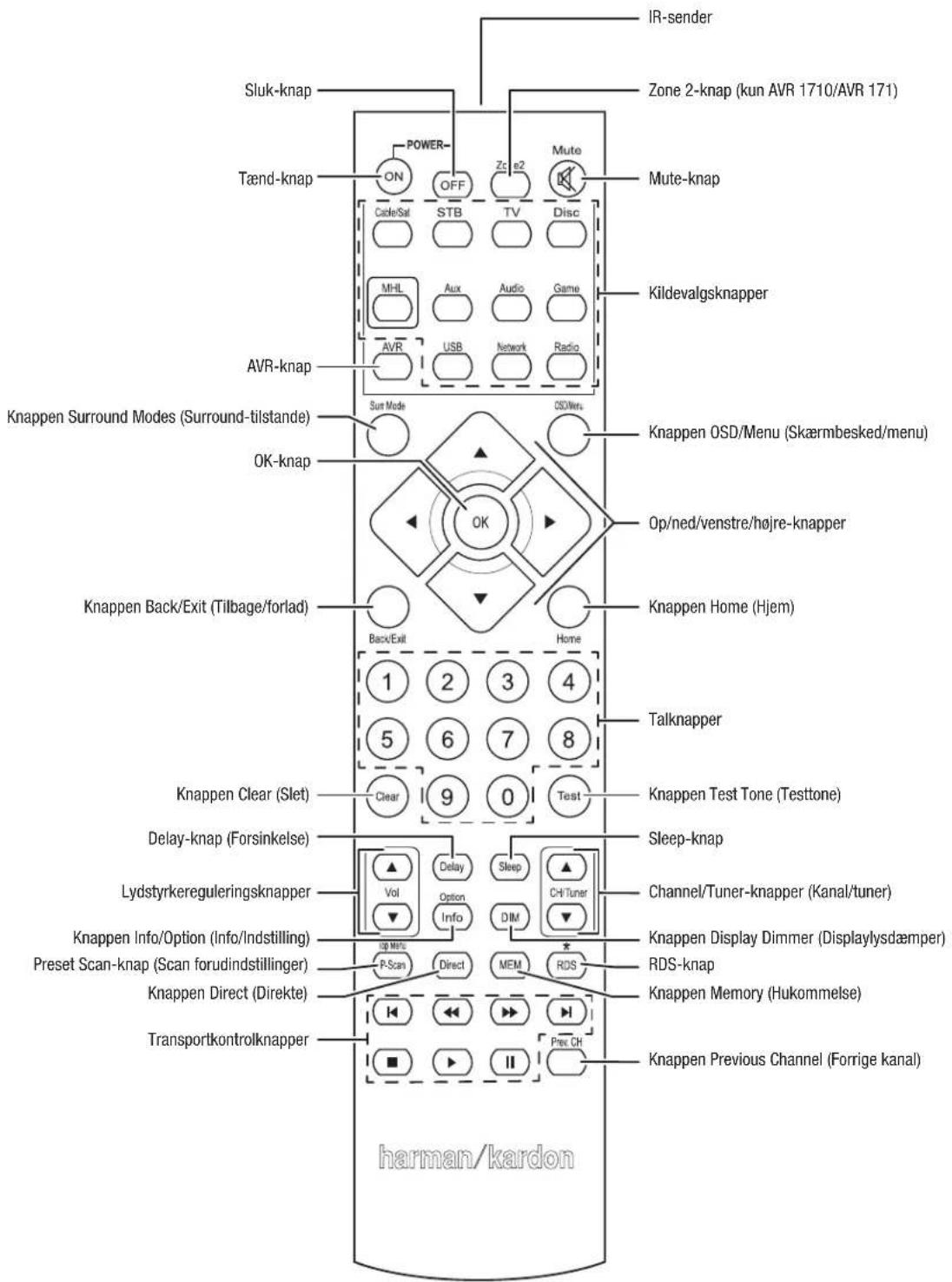

Funktioner på systemets fjernkontrol

Funktioner på systemets fjernkontrol, fortsat

Ud over styring af AVR-enheden kan AVR-fjernbetjeningen også styre 8 andre enheder, herunder en iPod-/iPhone-enhed, som er tilsluttet AVR-enhedens USB-port på frontpanelet. Under installationsprocessen kan du programmere koderne for hver af dine kildekomponenter ind i fjernbetjeningen. (Under Programming af fjernbetjeningen til styring af dine kildeenheder og dit tv på side 21 kan du finde flere oplysninger om programmering.) For at styre en komponent skal du trykke på dens kildevalgsknap for at ændre fjernbetjeningens styringstilstand.

En knaps funktion afhænger af den komponent, der skal styres. I Tabel A13 i appendikset findes en liste over funktionerne for hver enkelt komponenttype. De fleste af knapperne på fjernbetjeningen har dedikerede funktioner, selvom de nøjagtige koder, der overføres, varierer afhængigt af den specifikke enhed, der kontrolleres. Grundet det store udvalg af funktioner for forskellige kildeenheder har vi kun medtaget nogle få af de mest brugte funktioner på fjernbetjeningen: talknapper, transportkontrolknapper, styring af tvkanal, menuadgang og tænd/sluk-funktion. Knapper, der er dedikeret til AVR-enheden – AVR Power On/Off (Tænd/sluk-knapper), Surround Modes (surroundtilstande), Volume (lydstyrke), Mute, Delay (forsinkelse) og Sleep Settings (sleep-indstillinger) – er altid til rådighed, selv når fjernbetjeningen styrer en anden enhed.

Tænd/sluk-knapper: Tryk på disse knapper for at tænde for AVR-enheden og sætte den i sleep-tilstand eller slukke den. Yderligere oplysninger kan findes under Strømindikator/tænd-sluk-knap på side 4.

IR-sender: Når knapperne på fjernbetjeningen trykkes ned, udsendes infrarøde koder gennem denne diode.

Zone 2-knap (kun AVR 1710/AVR 171): Brug denne knap til at vælge, om AVR-kommandoerne skal påvirke det primære lytteområde (Zone 1) eller den fjerne zone i et multizonesystem (Zone 2). Når fjernbetjeningen er i Zone 2-styringstilstand, vil Zone 2-knappen lyse, hver gang du trykker på en knap.

Mute-knap: Tryk på denne knap for at slå lyden fra AVR-enhedens højtalerudgangsstik og hovedtelefonstik fra. Tryk på knappen, eller reguler lydstyrken for at slå lyden til igen.

Kildevalgsknapper: Tryk på en af disse knapper for at vælge en kildeenhed, fx Disc (Disk), Cable/Sat (Kabel/satellit), Radio, osv. Dette vil også tænde AVR-enheden og skifte fjernbetjeningen til betjening af valgte kildeenhed.

Første gang der trykkes på Radio-knappen, skifter AVR-enheden til det sidst anvendte tunerbånd (AM eller FM). Hvert efterfølgende tryk ændrer båndet.

Første gang der trykkes på USB-knappen, skifter AVR-enheden til den sidst anvendte • kilde (USB eller iPod). Hvert efterfølgende tryk skifter mellem de to kilder.

Første gang, der trykkes på knappen Network (Netværk), skifter AVR-enheden til den • sidst anvendte kilde (netværk eller vTuner). Hvert efterfølgende tryk skifter mellem de to kilder.

AVR-knap: Tryk for at sætte fjernbetjeningen i AVR-styringstilstand.

Knappen Surround Modes (Surround-tilstande): Tryk på denne knap for at få adgang til undermenen Surround Modes (Surround-tilstande). Vælg en kategori af surround-tilstande: Auto Select (Automatisk valg), Virtual Surround (Virtuel surround), Stereo, HARMAN NSP, Movie (Film), Music (Musik) eller Game (Spil). Når du vælger en kategori, fremhæves den, og surround-tilstanden skifter.

For at ændre surroundtilstanden for den valgte kategori, skal du navigere til menuen Surround Mode (Surround-tilstand) i AVR-enhedens skæmmenu, vælge den ønskede kategori og bruge venstre/højre-knapperne til at vælge en af de tilgængelige surroundtilstande. Under sektionen Avancerede funktioner på side 29 kan du finde flere oplysninger.

Knappen OSD/Menu (Skærmbesked/menu): Når fjernbetjeningen styrer AVR-enheden, skal du trykke på denne knap for at vise AVR-enhedens skærmmenu (OSD). Denne knap anvendes også i tunermuerne og på en iPod tilsluttet USB-porten i AVR-enhedens frontpanel samt til at vise hovedmenuen på visse kildeenheder.

Op/ned/venstre/højre-knapperne: Disse knapper bruges til at navigere i menusystemet og betjene tuneren.

OK-knap: Denne knap bruges til at vælge punkter i menusystemet.

Knappen Back/Exit (Tilbage/forlad): Tryk på denne knap for at vende tilbage til den forrige menu eller forlade menusystemet.

Knappen Home (Hjem): Tryk på denne knap for at vise menuen Home for en Roku Streaming Stick™, der er tilsluttet AVR-enhedens MHL/HDMI-stik.

Talknapper: Brug disse knapper til at indtaste tal for radiostationsfrekvenser eller til at vælge stationsforudindstillinger.

Knappen Clear (Slet): Tryk på denne knap for at slette den frekvens for en radiostation, som du er begyndt at indtaste.

Knappen Test Tone (Testtone): Tryk på denne knap for at aktivere en testlyd, der cirkulerer gennem hver højtaler, så du kan justere de enkelte højtaleres lydstyrkeniveauer. Brug op/ned-knapperne til at flytte lyden til en anden højtaler, og brug venstre/højre-knapperne til at ændre lydstyrken for den højtaler, som lyden spiller på.

Knap til indstilling af forsinkelse: Tryk på denne knap for at justere to forskellige typer forsinkelsesindstillinger (brug op/ned-knapperne til at gennemgå indstillingerne):

Lip Sync (Læbesynkronisering): Denne indstilling giver dig mulighed for at resynkronisere lyd- og billedsignalerne fra en kilde for at fjerne et eventuelt "læbesynkroniseringsproblem". Læbesynkroniseringsproblemerne kan opstå, når billeddelen af et signal gennemgår yderligere behandling i enten kildeenheden eller skærmen. Brug venstre/højre-knapperne til at forsinke lyden med op til 180 ms.

Distance (Afstand): Med disse indstillinger kan du angive forsinkelsen for hver højtaler for at kompensere for den varierende afstand, der er fra den enkelte højtaler til lyttepladsen. Brug op/ned-knapperne til at gennemgå hver enkelt af systemets højtalere, og brug venstre/højre-knapperne til at angive afstanden fra hver enkelt højtaler til lyttepladsen. Under Manuel højtalerkonfiguration på side 30 kan du finde flere oplysninger.

Sleep-knap: Tryk på denne knap for at aktivere sleeptimer-funktionen, som slukker receiveren efter en angivet periode. Hvert tryk øger tiden med 10 minutter, op til 90 minutter, og til slut vises meddelelsen "Sleep Off" (Sleep fra).

Volume Up/Down-knapper (Lydstyrkeknapper): Tryk på disse knapper for at øge eller sænke lydstyrken.

Channel/Tuner-knapper (Kanal/tuner): Når radio er valgt, skal du trykke på disse knapper for at vælge en forudindstillet radiostation. Ved betjening af en satellit- eller HDTV-set-top-boks eller et tv, skal du trykke på disse knapper for at skifte kanal.

Knappen Info/Option (Info/Indstilling): Tryk for at vise de tilgængelige indstillinger for den aktuelle kilde.

Knappen Display Dimmer (Displaylysdæmper): Tryk på denne knap for at dæmpe lyset i meddelelsesdisplayet på AVR-enhedens frontpanel helt eller delvist.

Preset Scan-knap (Scan forudindstillinger): Når Radio er den valgte kilde, skal du trykke på denne knap for at spille hver af dine forudindstillede radiostationer i rækkefølge i fem sekunder. Tryk på knappen igen for at forblive indstillet på den aktuelle station.

RDS-knap (kun AVR 171/AVR 161): Når du lytter til en FM-radiostation, som udsender RDS-oplysninger, aktiverer denne knap de forskellige RDS-funktioner.

Knappen Direct (Direkte): Tryk på denne knap for at tune direkte ind på en radiostation ved at bruge talknapperne til at indtaste dens frekvens.

Knappen Memory (Hukommelse): Tryk på denne knap for at gemme den aktuelle radio- eller vTuner-station som forudindstilling.

Transportkontrolknapper: Disse knapper bruges til at styre kildeenheder.

Introduktion til hjemmebiograf

Dette indledende afsnit vil hjælpe dig med at lære nogle grundlæggende koncepter at kende, som er unikke for flerkanals surroundsound-receivere, hvilket vil gøre det nemmere for dig at sætte din AVR-enhed op og betjene den.

Typisk hjemmebiografsystem

En hjemmebiograf omfatter typisk en audio/video-receiver, som styrer systemet og leverer forstærkning til højtalerne, en diskafspiller, en kildekomponent til fjernsynsudsendelser (kabelboks, satellitmodtager, HDTV-tuner eller antenne tilsluttet tv'et), et tv eller en skærm samt flere højtalere.

Flerkanalslyd

Den største fordel ved et hjemmebiografsystem er dets evne til at producere "surroundsound". Surroundsound bruger flere forskellige højtalere og forstærkerkanaler til at indhylle dig i en lyd-/billedoplevelse og opnå en betydeligt større følelse af realisme.

Din AVR-enhed kan have op til syv hovedhøjtalere tilsluttet direkte, plus en subwoofer. Hver enkelt hovedhøjtaler får strøm fra sin egen forstærkerkanal inde i AVR-enheden. Et system med mere end to højtalere kaldes et flerkanalssystem. De forskellige typer hovedhøjtalere i et hjemmebiografsystem er:

Venstre og højre front: Venstre og højre fronthøjtalere bruges i et tokanals system. I mange surroundsound-tilstande er disse højtalere sekundære, mens det primært er centerhøjtaleren, der gengiver f.eks. dialog.

Center: Når du ser film og tv-programmer, gengiver centerhøjtaleren det meste af dialogen og anden soundtrack-information, så den hænger sammen med billedet. Når du lytter til et musikprogram, hjælper centerhøjtaleren med at skabe et sammenhængende frontlydbillede, hvilket skaber en realistisk "du er der"-lytteoplevelse.

Venstre og højre surround: Venstre og højre surround-højtalere frembringer omgivende lyde, som er med til at skabe et realistisk og fordybende surroundsound-miljø. De hjælper også med at gengive retningslydeffekter – f.eks. når et fly flyver forbi.

Mange forventer, at surround-højtalerne spiller lige så højt som fronthøjtalerne. Selvom du vil kalibrere alle højtalerne i dit system til at lyde lige højt ved lyttepladsen, bruger de fleste kunstnere kun surround-højtalerne til omgivende effekter, og de sørger for, at deres programmer fører relativt lidt lyd til disse højtalere.

Subwoofer: En subwoofer er beregnet til kun at afspille de laveste frekvenser (den dybe bas). Den supplerer mindre hovedhøjtalere med begrænset område, som normalt bruges til de andre kanaler. Mange programmer i digitalt format, f.eks. film indspillet i Dolby Digital, indeholder en lavfrekvenseffektkanal (LFE), der føres til subwooferen. LFE-kanalen indeholder gennemslagskraften fra et buldrende tog eller fly eller styrken fra en eksplosion, hvilket tilfører din hjemmebiograf både realisme og spænding. Nogle bruger to subwoofere for at få ekstra kraft og for at opnå en ligelig fordeling af lyden.

Venstre og højre surround-baghøjtalere (kun AVR 1710/AVR 171): Surround-baghøjtalere bruges med surround-tilstande såsom Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, DTS-ES ^ (Discrete og Matrix), DTS-HD ^TM High Resolution Audio, DTS-HD Master Audio ^TM og Logic 7 ^ 7.1, der er beregnet til 7.1-kanals systemer.

Venstre og højre fronthøjdehøjtalere (kun AVR 1710/AVR 171): Din AVR-enhed inkluderer Dolby Pro Logic Ilz-dekodning, som bruger AVR-enhedens Assigned Ampkanaler som fronthøjdekanaler. Tilføjelsen af fronthøjdekanaler – et ekstra sæt højtalere placeret over venstre og højre fronthøjtaler – giver en surroundsound-oplevelse med mere dybde og dimension ved at skabe naturtro lyd, der kommer mod dig fra varierende højder.

BEMÆRK: Du kan sætte dit system op til at bruge enten surround-baghøjtalere eller fronthøjdehøjtalere. Du kan ikke bruge begge.

Surround-baghøjtalere og fronthøjdehøjtalere er ekstraudstyr. Hvis dit system ikke har surround-baghøjtalere eller fronthøjdehøjtalere, kan du konfigurere din AVR-enhed med et 5.1-kanals surroundsound-system i det primære lytteområde, og du kan omfordele surround-bagkanalernes forstærkere til at drive højtalere i et fjernt rum i et multizonesystem.

Surround-tilstande

Derer forskellige teorier medhensyntilden bedstemetode til præsentation af surroundsound og fordeling af hver af kanalernes lyde til surroundsound-systemets højtalere. Der er blevet udviklet forskellige algoritmer i et forsøg på at genskabe den måde, vi hører lyde på i den virkelige verden, hvilket giver dig et stort udvalg af muligheder. Adskillige virksomheder har udviklet forskellige surroundsound-teknologier, hvoraf alle kan reproduceres præcist af din AVR-enhed:

• Dolby Laboratories: Dolby TrueHD, Dolby Digital Plus, Dolby Digital, Dolby Digital EX, Dolby Pro Logic® II, Dolby Pro Logic® Ilx og Ilz (kun AVR 170/AVR 171).
• DTS: DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS, DTS-ES (Discrete og Matrix), DTS Neo:6 ^ , DTS 96/24 ^ .

Appendiksets tabel A10 på side 41 indeholder detaljerede forklaringer på de forskellige surroundsound-muligheder, der findes på din AVR-enhed. Digitale surroundsound-tilstande, f.eks. Dolby Digital- og DTS-tilstandene, er kun tilgængelige på særligt kodede programmer, f.eks. dem der er tilgængelige via HDTV-, dvd- og Blu-ray Disc-medier og digitalt kabel- eller satellit-tv. Andre surround-tilstande kan bruges med digitale og analoge signaler for at skabe en anden surround-oplevelse eller for at bruge et andet antal højtalere. Valget af surround-tilstand afhænger af antallet af højtalere i dit system, det program, du ser eller lytter til, og din personlige smag.

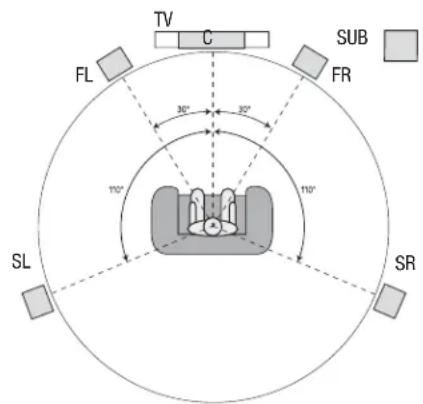

Placering af højtalere

Bestem dine højtaleres placering ud fra producentens vejledning og ud fra det pågældende rums indretning. Brug illustrationerne nedenfor som en guide til 7.1-kanals systemer (kun AVR 1710/AVR 171) og 5.1-kanals systemer.

For at skabe et surroundsound-miljø, der er så realistisk som muligt, bør du placere dine højtalere i en cirkel med lyttepladsen i cirklens centrum. Du bør anbringe hver enkelt højtaler på skrå, så den vender direkte mod lyttepladsen. Brug diagrammerne nedenfor som vejledning.

* FHL- og FHR-højtalerne bør være mindst 0,9 m over FL- og FR-højtalerne.
Højtalerplacering for 7.1-kanals systemer (kun AVR 1710/AVR 171) (I midten: med surround-baghøjtalere, Nederst: med fronthøjdehøjtalere)

BEMÆRK: I et 7.1-kanals system skal du vælge at bruge enten surround-baghøjtalere eller fronthøjdehøjtalere – du kan ikke bruge begge dele samtidig.

Placering af venstre, center- og højre højtalere

Placer centerhøjtaleren enten oven på, under eller monteret på væggen over eller under tv'et eller skærmen. Placer den venstre og højre fronthøjtaler langs cirklen, omkring 30 grader fra centerhøjtaleren og på skrå vendt mod lytteren.

Placer den venstre og højre fronthøjtaler samt centerhøjtaleren i samme højde – helst i nogenlunde samme højde som lytterens ører. Centerhøjtaleren bør ikke være mere end 0,6 meter over eller under de venstre/højre højtalere. Hvis du kun bruger to højtalere med din AVR-enhed, skal du placere dem forrest til venstre og højre.

Placering af surroundhøjtalere i et 5.1-kanals System

Du bør placere den venstre og højre surround-højtaler omkring 110 grader fra centerhøjtaleren, lidt bag lytteren og anbragt på skrå med fronten mod lytteren. Alternativt kan de placeres bag lytteren med hver surround-højtaler over for fronthøjtaleren på den modsatte side. Du bør placere surround-højtalerne 0,6-1,8 meter højere end lytterens ører.

Kun AVR 1710/AVR 171: Placering af surroundhøjtalere i et 7.1-kanals System

I et 7.1-kanals system skal sidesurroundhøjtalerne placeres 90 grader fra centerhøjtaleren, direkte på hver side af lyttepositionen. Placer venstre og højre surround-baghøjtaler 150 grader fra centerhøjtaleren, direkte overfor den modsatte fronthøjtaler. Du bør placere alle surround-højtalerne 0,6-1,8 meter højere end lytterens ører.

Kun AVR 1710/AVR 171: Placering af fronthøjdehøjtalere i et 7.1-kanals System

Din AVR-enhed inkluderer Dolby Pro Logic Ilz-dekodning, som bruger AVR-enhedens Assigned Amp-kanaler som fronthøjdekanaler. Tilføjelsen af fronthøjdekanaler – et ekstra sæt højtalere placeret over venstre og højre fronthøjtaler – giver en surroundsound- oplevelse med mere dybde og dimension ved at skabe naturtro lyd, der kommer mod dig fra varierende højder.

Vi anbefaler at placere fronthøjdehøjtalerne mindst 0,9 m højere end venstre og højre fronthøjtaler og direkte over eller længere fra hinanden end venstre og højre fronthøjtaler. Jo højere og længere fra hinanden du placerer fronthøjdehøjtalerne, jo mere bør du vinkle dem ned og ind mod lyttepositionen.

BEMÆRK: Du får den bedste lyd fra din receiver, hvis du bruger samme model eller mærke af højtaler til alle positioner.

Placering af subwoofer

Fordi et rums form og størrelse kan have en dramatisk virkning på subwooferens ydeevne, er det bedst at eksperimentere med placeringen, så du kan finde det sted, der giver de bedste resultater i det pågældende rum. Med det i tankerne vil følgende retningslinjer hjælpe dig med at komme i gang:

Placering af subwooferen ved en væg vil generelt øge mængden af bas i rummet.

Placering af subwooferen i et hjørne vil generelt maksimere mængden af bas i • rummet.

I mange rum kan placering af subwooferen langs den samme flade som venstre og højre højtaler give den bedste integration mellem lyden fra subwooferen og lyden fra venstre og højre højtaler.

I nogle rum kan det bedste resultat endda opnås ved at placere subwooferen bag • lyttepladsen.

En god måde at finde den bedste placering til subwooferen på er midlertidigt at placere den på lyttepladsen og afspille musik med meget basindhold. Flyt rundt til forskellige steder i rummet, mens systemet spiller (placer dine ører, hvor subwooferen skulle placeres), og lyt, indtil du finder det sted, hvor basoplevelsen er bedst. Placer subwooferen på det sted.

Forskellige typer hjemmebiografsystemtilslutninger

Der findes forskellige typer lyd- og billedtilslutninger, som kan bruges til at forbinde AVR-enheden med dine højtalere, dit tv eller din skærm og dine kildeenheder. Consumer Electronics Association har etableret CEA®-farvekodestandarden.

Analog lydtilslutning Farve
Venstre/højre front Hvid/rød
Center Grøn
Venstre/højre surround Blå/grå
Surround Bag, Venstre/Højre Front Højde Brun/Farvet
Subwoofer Lilla

Digital lydtilslutning Farve
Koaksial (indgang eller udgang) Orange
Optisk indgang Sort

Analog videotilslutning Farve
Komposit video Gul

Højtalertislutninger

Højtalerkabler overfører et forstærket signal fra AVR-enhedens højtalerterminaler til hver højtaler. De indeholder to ledere, eller ledninger, som er forskellige på en eller anden måde, f.eks. med farver eller striber.

Dette gør det nemmere for dig at bevare den korrekte polaritet, som er nødvendig for, at systemets lavfrekvente ydeevne fungerer optimalt. Hver højtaler er tilsluttet AVR-enhedens højtalerudgangsterminaler ved hjælp af to ledninger, en positiv (+) og en negativ (−). Slut altid den positive terminal på højtaleren, som normalt er rød, til den positive terminal på receiveren, som er i den farve, der er angivet i vejledningstabellen for tilslutningsfarver herover. De negative terminaler på højtalerne og AVR-enheden er sorte.

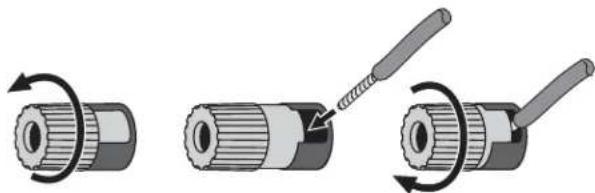

Din AVR-enhed bruger højtalerterminaler med klemskruer, som kan klare afisolerede kabler eller bananstik. Afisolerede kabler installeres som vist nedenfor:

1. Skru hætten løs 3. Skru hætten fast2. Isæt afisoleret ledningsende

Bananstik sættes i hullet i midten af terminalhætten som vist nedenfor:

A. Skru hætten fast

B. Sæt bananstikket i hullet i hætten

Slut altid den farvede (+)-udgang på AVR-enheden til (+)-indgangen på højtaleren (normalt rød), og den sorte (−)-udgang på AVR-enheden til (−)-indgangen på højtaleren (normalt sort).

VIGTIGT: Sørg for, at blottede (+)- og (−)-ledninger ikke rører hinanden eller ved den anden udgang. Hvis ledningerne rører ved hinanden, kan det medføre en kortslutning, som kan beskadige din receiver eller forstærker.

Subwoofertilslutninger

Subwooferen er en højtaler, der udelukkende er beregnet til gengivelse af de lave (bas-) frekvenser, som kræver mere kraft. For at få de bedste resultater tilbyder de fleste højtalerproducenter aktive subwoofere, som indeholder deres egne forstærkere. Brug et enkelt RCA-lydkabel til at lave en linjeniveauforbindelse (ikke forstærket) fra AVR-enhedens subwoofer-stik til et tilsvarende indgangsstik på subwooferen. (AVR 1710 og AVR 171 har to udgangstilslutninger til subwoofer.)

Selvom AVR-enhedens lilla subwoofer-udgang ligner et analogt lydstik med fuldt område, filtreres den, så kun de lave frekvenser kan passere gennem den. Denne udgang må kun sluttes til en subwoofer.

Kildeenhedstilslutninger

Lyd- og billedsignaler stammer fra kildeenheder (komponenter, som et afspilningssignal stammer fra) som f.eks. en Blu-ray Disc- eller dvd-afspiller, cd-afspiller, DVR (digital video recorder) eller anden optager, bändoptager, spilkonsol, kabel- eller satellit-tv-tuner, en iPod, en iPhone (forbundet til AVR-enhedens USB-port) eller en MP3-afspiller. AVR-enhedens FM/AM-tuner tæller også som en kilde, selvom der ikke er behov for eksterne tilslutninger ud over FM- og AM-antenne. Det er nødvendigt med separate tilslutninger til lyd- og billeddelene af kildeenhedens signal bortset fra digitale HDMI-tilslutninger. De typer tilslutninger, du bruger, afhænger af kildeenhedens og dit tv's eller din skærms funktioner.

Digitale lydtilslutninger – HDMI

Der findes to typer lydtilslutninger – digitale og analoge. Digitale lydsignaler kræves for at lytte til kilder, der er kodet med digitale surround-tilstande, f.eks. Dolby Digital og DTS, eller til ukomprimeret digital PCM-lyd. Din AVR-enhed har tre typer digitale lydtilslutninger: HDMI, koaksiale og optiske. Undlad at bruge mere end én type digital lydtilslutning til hver kildeenhed. Det er imidlertid i orden at foretage både analoge og digitale lydtilslutninger til samme kilde.

Din AVR-enhed er udstyret med HDMI-indgangsstik og -udgangsstik på bagpanelet. HDMI-teknologi gør det muligt at overføre digital højdefinitionslyd- og billedinformation ved hjælp af et enkelt kabel, hvilket giver førsteklasses billede og lyd. Hvis dit tv eller din skærmenhed har et HDMI-indgangsstik, skal du foretage en enkelt HDMI-tilslutning fra hver HDMI-aktiveret kildeenhed til AVR-enheden. Normalt kræves der ikke en separat digital lydtilslutning.

AVR-enhedens HDMI-skærmudgangstilslutning indeholder en ARC (Audio Return Channel), som overfører et digitalt lydsignal fra dit tv eller din skærm tilbage til AVR-enheden. Det giver dig mulighed for at lytte til HDMI-enheder, der er sluttet direkte til dit tv (f.eks. en internetforbindelse), uden at skulle lave en ekstra tilslutning fra enheden til AVR-enheden. ARC-signalet er aktivt, når tv-kilden er valgt. Under Systemmindstillinger på side 34 kan du finde flere oplysninger. (AVR 1710 og AVR 171 har to HDMI-udgangstilslutninger. Kun HDMI Out 1 har ARC.)

HDMI-stikket er udformet, så det er nemt at sætte i (se illustration nedenfor), og HDMI-kabeløb er begrænset til omkring 3 meter. Hvis din skærør har en DVI-indgang og er HDCP-kompatibel, skal du bruge en HDMI-til-DVI-adapter (medfølger ikke) og foretage en separat lydtilslutning.

Koaksiale digitale lydstik er normalt farvekodet med orange. Selvom de ligner almindelige analoge stik af RCA-typen, bør du ikke slutte koaksiale digitale lydudgange til analoge indgange eller omvendt.

Digitale lydtilslutninger – optiske

Optiske digitale lydindgange er normalt dækket med en klap, så de er beskyttet mod støv. Klappen åbnes, når kablet sættes i. Optiske indgangsstik er farvekodet med en sort klap.

Analoge lydtilslutninger

Tokanals analoge tilslutninger kræver et stereolydkabel med ét stik til den venstre kanal (hvid) og ét til den højre kanal (rød). Disse to stik hænger sammen.

På kildeenheder, som har både digitale og analoge lydudgange, kan du foretage begge tilslutninger. Hvis du vil oprette et multizonesystem (kun AVR 1710/AVR 171), skal du huske, at Zone 2 udelukkende er en lydzone (AVR-enheden har ikke en Zone 2-videoudgang). Foretag derfor analoge tilslutninger til eventuelle lydkildeenheder (såsom en cd-skifter), som du altid gerne vil kunne lytte til i Zone 2.

Billedtilslutninger

Mange kildeenheder afspiller både lyd- og billedsignaler (f.eks. Blu-ray Disc, dvd-afspiller, kabel-tv-boks, HDTV-tuner, satellitboks, VCR, DVR). Ud over en lydtilslutning som beskrevet herover kan du foretage en billedtilslutning for hver af disse kildeenheder. Foretag kun én type billedtilslutning for hver enhed.

Digitale billedtilslutninger

Hvis du allerede har sluttet en kildeenhed til et af AVR-enhedens HDMI-indgangsstik, har du automatisk foretaget en billedtilslutning for den pågældende enhed, eftersom HDMI-kablet overfører både digitale lydsignaler og digitale billedsignaler.

Analoge billedtilslutninger – komposit video

Komposit video er den mest almindelige analoge videotilslutning. Både billedsignalets krominanskponent (farve) og luminanskponent (intensitet) overføres ved hjælp af et enkelt kabel. Stikket er normalt farvekodet med gult og ligner et analogt lydstik. Et komposit videostik må ikke sluttes til et analogt lydstik eller koaksialt digitalt lydstik eller omvendt.

Din AVR-enhed bruger forskellige terminaler til de medfølgende FM- og AM-antenner. FM-antennen bruger et 75-ohm F-stik.

AM-antennestikket bruger fjederklemmeterminaler. Efter samling af antennen som vist nedenfor skal du trykke på grebene for at åbne stikkene, indsætte de afisolerede ledninger i åbningerne og slippe grebene for at fastgøre ledningerne. Antenneledningerne er ikke polariserede, så du kan indsætte en vilkårlig ledning i et vilkårligt stik.

Forskellige typer hjemmebiografsystemtilslutninger og Sådan foretages tilslutninger

Netværksstik

Med AVR-enhedens netværksstik kan du få glæde af internetradio eller indhold fra andre DLNA- eller AirPlay-kompatible enheder, der er tilsluttet samme netværk. Brug et netværkskabel (Cat. 5 eller Cat. 5E) til at slutte AVR-enhedens RJ-45-stik til dit hjemmenetværk.

AVR-enheden kan afspille lydfiler fra en Apple iOS ^® -enhed, der er tilsluttet USB-porten, og giver dig mulighed for at styre iOS-enheden via AVR-fjernbetjeningen. AVR-enheden kan også afspille MP3- og WMA-lydfiler fra en USB-enhed, der er tilsluttet USB-porten. Indsæt stikket eller enheden i USB-porten vendt således, at det/den kan komme helt ind i porten. Du kan sætte stikket eller enheden i eller fjerne det/den når som helst – der er ingen installations- eller udskubningsprocedure.

Duskalogså bruge USB-porten på din AVR-enhed, når duskal udføre firmwareopgraderinger. Hvis der senere udsendes en opgradering til AVR-enhedens operativsystem, vil du kunne hente den til AVR-enheden via denne port. Fyldestgørende instruktioner vil blive givet på det tidspunkt.

VIGTIGT: Slut ikke en pc eller anden USB-vært/-styreenhed til AVR-enhedens USB-port, idet det kan beskadige både AVR-enheden og den anden enhed.

Sådan foretages tilslutninger

ADVARSEL: Inden du foretager tilslutninger til audio/video-enheden, skal du sørge for, at AVR-enhedens strømkabel ikke sidder i stikkontakten. At foretage tilslutninger til receiveren, mens strømmen er slået til, kan beskadige højtalerne.

Tilslutning af højtalere

Når du har placeret dine højtalere i rummet som forklaret under Placering af højtalere på side 11, skal du slutte hver højtaler til dens farvekodede terminal på AVR-enheden som forklaret under Højtalertilslutninger på side 12. Tilslut dine højtalere som vist på billedet.

BEMÆRK: Hvis du har installeret fronthøjdehøjtalere, skal du tilslutte dem som vist for SBL- og SBR-højtalerne.

Tilslutning af subwoofer

Brug et enkelt RCA-lydkabel til at slutte AVR-enhedens subwooferstik til din subwoofer som forklaret under Subwoofer-stik på side 12. BEM/ERK: AVR 1710 og AVR 171 har tilslutninger til to subwoofere. Se Manuel højtalerkonfiguration: Antal højtalere på side 31 for oplysninger om aktivering af de to subwoofer-udgange. Se din subwoofers brugermanual for specifik information om at tilslutte den.

Tilslut dit tv eller din skærm

Hvis dit tv har et HDMI-stik, og du har HDMI-kildeenheder: Brug et HDMI-kabel (medfolger ikke) til at slutte det til AVR-enhedens HDMI Monitor Out-stik. AVR 1710 og AVR 171 har HDMI-tilslutninger til to tv'er (kun HDMI OUT 1 har ARC og giver dig mulighed for at se AVR-enhedens skæmmenuer). Dette vil give den bedst mulige billedkvalitet.

Hvis dit tv ikke har et HDMI-stik, elle Brug et komposit video-kabel (medfølger ikke) til at slutte AVR-enhedens Composite Monitor Out-stik til tv'ets komposit video-stik.

BEMÆRK: Hvis du kun bruger komposit video-forbindelsen til dit tv, vil du ikke kunne se AVR-enhedens skæmmenuer.

Tilslutning af lyd- og videokildeenheder

Kildeenheder er komponenter, der udsender et afspilningssignal, f.eks. en Blu-ray Disc ^™ -eller dvd-afspiller, en kabel-, satellit- eller HDTV-tuner osv. Din AVR-enhed har flere forskellige typer indgangsstik til dine lyd- og videokildeenheder: HDMI, komposit video, optisk digital lyd, koaksial digital lyd og analog lyd. Stikkene er ikke mærket til bestemte typer kildeenheder. De er mærket numerisk, så du kan tilslutte dine enheder i henhold til din egen systemopsætning.

Din AVR-enheds forskellige kildeknapper er som standard indstillet til forskellige indgange (du finder en liste over dem i kolonnen "Standardstik" i tabellen nedenfor). For at lette opsætningen bør du forbinde hver kildeenhed til den indgang, der er knyttet til den tilsvarende standardkildeknap (forbind f.eks. din Blu-Ray Disc-afspiller til HDMI 2).

Dog kan du også forbinde dine kildeenheder, som du vil, og ændre koblingen mellem indgangstilslutningerne og kildeknapperne i tabellen, alt efter hvor du faktisk har tilsluttet dine kildeenheder.

Efterhånden som du tilslutter dine forskellige kildeenheder, skal du udfylde kolonnen "Tilknyttet enhed" i tabellen. Det vil gøre det lettere for dig at tildele kildeknapperne, når du har foretaget alle tilslutningerne. (Du vil foretage eventuelle ændringer i tildelingen af kildeknapper og udfylde kolonnen "Tildelt(e) stik" senere i opsætningsprocessen.)

Bemærk: Du kan ikke tildele stik til kildeknapperne Network (Netværk), Radio, TV og USB.

Kildeknap Standardstik Tildelt(e) stik Tilknyttet enhed

MHL HDMI 1
Disk HDMI 2
Cable-Sat HDMI 3
STB HDMI 4
Spil HDMI 5
Lyd Inte/Analog 2
Aux Composite 1/Analog 1

Monitor-udgangsstik Tilknyttet enhed

HDMI Out 1	____	____
HDMI Out 2(kun på AVR 1710/AVR 171)	____	____
Composite Video Monitor Out	____	____

Roku Streaming Stick™:

Hvis du har en Roku Streaming Stick-enhed, skal du indsætte den i AVR-enhedens HDMI/MHL In-stik. BEMÆRK: Sæt ikke Roku Streaming Stick-enheden i et andet HDMI In-stik.

Tilslut dine HDMI-enheder

Hvis dine kildeenheder har HDMI-stik, vil det give den bedst mulige billed- og lydoplevelse at bruge dem. Eftersom HDMI-kablet overfører både digitalt billedsignal og digitalt lydsignal, behøver du ikke at foretage yderligere lydtilslutninger for enheder, der tilsluttes via et HDMI-kabel.

Kildeenhed med HDMI

BEMÆRK: Hvis du har HDMI-enheder (såsom en internetforbindelse), der allerede er direkte tilsluttet dit tv, vil deres lydsignaler blive sendt til AVR-enheden via HDMI Outstikkets Audio Return Channel og vil derfor ikke kræve yderligere lydforbindelser til AVR-enheden. Kun AVR 1710/AVR 171: Kun HDMI Out 1-stikket har Audio Return Channel (Returlydkanal).

Tilslut dine komposit video-enheder

Brug komposit video-stik til videokildeenheder, der ikke har HDMI-stik. Du skal også slutte lydsignalet fra kildeenheden til AVR-enheden.

Tilslut dine optiske digitale lydenheder

Hvis dine ikke-HDMI-kildeenheder har optiske digitale udgange, skal du slutte dem til AVR-enhedens optiske digitale lydstik. BEMÆRK: Foretag kun én type digital tilslutning (HDMI, optisk eller koaksial) fra hver enhed.

Tilslut dine koaksiale digitale lydenheder

Hvis din ikke-HDMI-kildeenhed har en koaksial digital udgang, skal du slutte den til AVR-enhedens koaksiale digitale lydindgange. BEMÆRK: Foretag kun én type digital tilslutning (HDMI, optisk eller koaksial) fra hver enhed.

Tilslut dine analoge lydenheder

Brug AVR-enhedens analoge lydstik til kildeenheder, der ikke har HDMI eller digitale lydudgange. BEMERK: Hvis du installerer et multizonesystem, skal du foretage analoge tilslutninger af de kildeenheder, du ønsker at kunne lytte til, til Zone 2. Kun analoge kilder er tilgængelige i Zone 2.

USB- og iOS-enheder

Brug AVR-enhedens USB-port på frontpanelet til at tilslutte en iPod, iPhone eller iPad med et Apple-kabel (medfølger ikke), eller til at tilslutte en USB-hukommelsesnøgle. Du kan afspille lydfiler fra enheden eller hukommelsesnøglen og bruge AVR-enhedens fjernbetjening til at styre afspilningen.

Tilslutning af hjemmenetværk

Brug et netværkskabel (Cat. 5 eller Cat. 5E – medfølger ikke) til at slutte AVR-enhedens netværksstik til dit hjemmenetværk for at få glæde af internetradio og DLNA-kompatible enheder, der er tilsluttet dit netværk.

Tilslutning af radioantennerne

Slut den medfølgende FM-antenne til AVR-enhedens FM 75 Ω antennestik. For at • opnå den bedste modtagelse bør FM-antennen strækkes så langt ud som muligt.

Bøj og fold standeren på den medfølgende AM-antenne som vist, og forbind • antennens ledninger til AVR-enhedens AM-stik og jordstik. (Hver ledning sluttes til et af stikkene.) Roter eventuelt antennen for at minimere baggrundsstøjen.

Kun AVR 1710/AVR 171: Installering af et multizonesystem

VIGTIGE SIKKERHEDSBEMÆRKNINGER: Installation af et multizonesystem kræver typisk, at der trækkes kabler gennem vægge. Overhold altid de relevante sikkerhedskrav og især alle gældende tekniske forskrifter, når du installerer skjulte ledninger. I modsat fald kan der opstå en sikkerhedsrisiko. Hvis du på nogen måde er i tvivl om din evne til at arbejde med elektriske ledninger, skal du hyre en autoriseret elektriker eller installatør til at installere multizonesystemet.

BEMÆRK: Kun de følgende analoge lydkilder er tilgængelige for Zone 2: den interne radio, en iPod/iPhone eller en USB-hukommelsesenhed, der sættes i AVR-enhedens USB-port, og op til to kildeenheder, der forbindes til stikkene Analog Audio In 1 og -2 på bagpanelet.

Din AVR-enhed kan distribuere lyd til andre områder i dit hjem på to forskellige måder. Hver kræver forskellige tilslutninger:

A. Slut Zone 2-højtalerne direkte til Assigned Amp-højtalerudgangsstikket. Sæt Assigned Amp-kanalerne til at drive Zone 2-højtalerne (se Manuel højtalerkonfiguration på side 30). Denne metode giver dig mulighed for at drive et enkelt højtalerpar i zone 2.

Denne metode giver fordelen ved reducerede omkostninger og lavere kompleksitet, men dit hjemmebiografsystem vil være begrænset til 5.1 kanaler - AVR-enheden vil automatisk downmixe afspilning af programmer optaget i 6.1 eller 7.1 kanaler til 5.1 kanaler.

B. Slut en ekstern forstærker til AVR-enhedens Zone 2 Out-stik. Denne metode giver fordelen ved fastholdelse af en 7.1-kanals hjemmebiograf i det primære rum sammen med multizonebrug, men det kræver en ekstra forstærker til Zone 2.

Vi anbefaler, at du anbringer Zone 2-forstærkeren i samme rum som AVR-enheden, så du kan bruge et kort stereolydkabel sammen med et langt højtalerkabel til det fjerne rum. Et langt stereolydkabel ville øge risikoen for signalforringelse. Afhængig af din Zone 2-forstærker kan du fordele lydsignalet til et enkelt par højtalere eller flere par i forskellige rum.

Tilslutning af IR-udstyr

AVR-enheden er udstyret med et IR-indgangsstik til fjernbetjening, så du kan fjernstyre AVR-enheden i en række forskellige situationer:

Når du placerer AVR-enheden i et skab eller så den vender væk fra lytteren, skal du tilslutte en ekstern IR-modtager såsom Harman Kardon HE 1000 (ekstraudstyr) til AVR-enhedens IR In-stik.

Hvis du installerer et multizonesystem (kun AVR 1710/AVR 171), skal du slutte en IR-fjernbetjening til Zone 2 IR In-stikket for at kunne betjene multizonesystemet, kildeenhederne og lydstyrken i den anden zone.

Hvisenkildeenheddelesmeddetprimærelytteområde, vilenhverfjernbetjeningskommando udsendt til denne kilde også påvirke det primære rum.

Tilslutning af triggerudgang

Hvis dit system har udstyr, som kan styres af et DC-triggersignal, skal du slutte det til AVR-enhedens Trigger Out-stik med et mono 3,5 mm sammenkoblingskabel med ministik. AVR-enheden leverer et 12 V (100 mA) jævnstrømstriggersignal i dette stik, när den er tændt.

Tilslutning af strømmen

AVR 171/AVR 161:

Slut det medfølgende strømkabel til AVR-enhedens vekselstrømstik og derefter til en fungerende, ikke-tændt stikkontakt.

AVR 1710/AVR 1610:

Slut AVR-enhedens strømkabel til en fungerende, ikke-tændt stikkontakt.

Konfiguration af fjernbetjeningen

Installation af batterierne i fjernbetjeningen

Fjern fjernbetjeningens batteridæksel, isæt de to medfølgende AAA-batterier som vist på figuren, og sæt batteridækslet på plads igen.

Programmering af fjernbetjeningen til styring af dine kildeenheder og dit tv

Du kan programmere din AVR-fjernbetjening til at styre mange mærker og modeller af audio/video-kildeenheder og tv'er. Fjernbetjeningen er også klar til at styre din iPod- eller iPhone, når den er tilsluttet AVR-enhedens USB-port på frontpanelet.

Hver af fjernbetjeningens kildevalgsknapper er forprogrammeret til at styre visse typer kildeenheder:

Cable/Sat (Kabel/satellit): Styrer kabel-tv- og satellit-tv-tunerbokse

Disc (Disk): Styrer Blu-ray Disc- og dvd-afspillere

Radio: Styrer AVR-enhedens indbyggede FM/AM-tuner

TV: Styrer tv'er og skærme

USBßennemser kompatible medier på en Apple iOS-enhed, der er sluttet til, eller en USB-enhed der er indsat i, AVR-enhedens USB-port. Bemærk: Kræver ikke programmering.

DVR: Styrer TiVo ^® -optagere

Game (Spil)Styrer videospilkonsoller

Network (Netværkennemser kompatible medier på DLNA-kompatible enheder, der er tilsluttet dit hjemmenetværk, samt på vTuner (internetradio). Bemærk: Kræver ikke programmering.

AUX: Styrer HDTV-tunerbokse, cd-afspillere, videomaskiner og PVD-afspillere.

Selvom kildevalgsknapperne er forprogrammerede til de typer enheder, der er anført ovenfor, kan du tildele en kildevalgsknap til en anden enhedstype. Se Tildeling af en kildevalgsknap til en anden Enhedstype på side 21.

Når du har programmeret fjernbetjeningen, kan du ændre dens styringstilstand for at få adgang til funktionerne for en bestemt enhed ved at trykke på fjernbetjeningens kildevalgsknap for den pågældende enhed.

1. Tænd den kildeenhed, du vil programmere fjernbetjeningen til at styre.
2. Find kodetallene for enheden i tabellerne A12-A22 i appendikset. Skriv alle relevante kodetal ned et sted, hvor du nemt kan finde dem.
3. Tryk på enhedens kildevalgsknap og hold den inde, mens den lyser rødt, slukkes og lyser rødt igen. Slip den herefter. Fjernbetjeningen er nu i programmeringstilstand.

BEMÆRK: Fjernbetjeningen vil forblive i programmeringstilstand i 20 sekunder. Hvis du ikke gennemfører Trin 4 inden for 20 sekunder, vil fjernbetjeningen forlade programmeringstilstanden, og du vil blive nødt til at gentage Trin 3.

1. Ret fjernbetjeningen mod kildeenheden, og brug fjernbetjeningens talknapper til at indtaste et kodetal fra trin 1 ovenfor.

a) Hvis enheden slukkes, skal du trykke på kildevalgsknappen igen for at gemme koden. Kildevalgsknappen blinker, og fjernbetjeningen afslutter programmeringstilstanden.

b) Hvis enheden ikke slukkes, skal du indtaste et andet kodetal.

c) Hvis du løber tør for kodetal for en enhed, kan du søge i alle koderne i fjernbetjeningens bibliotek efter enheder af dens type ved at trykke på fjernbetjeningens op-knap gentagne gange, indtil enheden slukkes. Når den slukkes, skal du trykke på kildevalgsknappen for at gemme koden.

1. Kontrollér, at andre funktioner styrer enheden korrekt. Nogle gange bruger producenter den samme tænd-kode til flere forskellige modeller, mens andre funktionskoder varierer. Gentag denne proces, indtil du har programmeret et tilfredsstillende kodesæt, der styrer de fleste af enhedens funktioner.

2. Hvis du har gennemsøgt fjernbetjeningens kodebibliotek for at finde koden, kan du finde ud af, hvilket kodetal du har programmeret, ved at trykke på kildevalgsknappen og holde den nede for at gå ind i programmeringstilstanden. Tryk derefter på fjernbetjeningens OK-knap, så kildevalgsknappen blinker i kodesekvensen. Et blink står for "1", to blink for "2" og så fremdeles. En række hurtige blink står for "0". Registrer det kodetal, der er programmeret for hver enhed, i Tabel A7 i appendikset.

Gentag trin 3-6 for hver kildeenhed, som du vil styre med AVR-enhedens fjernbetjening.

Tildeling af en kildevalgsknap til en anden Enhedstype

Du kan programmere en kildeknap til at styre en anden enhedstype (for eksempel kan du programmere Media Server (Medieserver)-knappen til at styre en dvd-afspiller).

1. Tænd den kildeenhed, du vil have fjernbetjeningen til at styre.
2. Find kodetallene for enheden i tabellerne A12-A22 i appendikset. Skriv alle relevante kodetal ned et sted, hvor du nemt kan finde dem.
3. Tryk på den kildevalgsknap, du vil tilsidesætte, og hold den inde i tre sekunder, mens den lyser rødt, slukkes og lyser rødt igen. Slip den herefter. Fjernbetjeningen er nu i programmeringstilstand.
4. Tryk på den kildevalgsknap, der svarer til kildeenhedens (dvs. at du skal trykke på Blu-ray-knappen for en dvd-afspiller). Den kildevalgsknap, som du trykkede på ved trin 3, blinker en gang.
5. Ret fjernbetjeningen mod kildeenheden, og brug fjernbetjeningens talknapper til at indtaste et kodetal fra trin 2 ovenfor.

a) Hvis enheden slukkes, skal du trykke på kildevalgsknappen fra Trin 3 igen for at gemme koden. Kildevalgsknappen blinker, og fjernbetjeningen afslutter programmeringstilstanden.
b) Hvis enheden ikke slukkes, skal du indtaste et andet kodetal.
c) Hvis du løber tør for kodetal for en enhed, kan du søge i alle koderne i fjernbetjeningens bibliotek efter enheder af dens type ved at trykke på fjernbetjeningens op-knap gentagne gange, indtil enheden slukkes. Når den slukkes, skal du trykke på kildevalgsknappen fra Trin 3 for at gemme koden.

De fleste af knapmærkaterne på AVR-fjernbetjeningen beskriver hver knaps funktion, når fjernbetjeningen bruges til at styre AVR-enheden. Knappen kan imidlertid udføre en anden funktion, når den bruges til at styre en anden enhed. Der henvises til listen over funktioner på fjernbetjeningen, Tabel A13 i appendikset.

Opsætning af AVR-enheden

Med dette afsnit kan du konfigurere AVR-enheden til at svare til den faktiske opsætning af dit system. Selvom det er muligt at konfigurere AVR-enheden kun ved hjælp af fjernbetjeningen og meddelelserne på AVR-enhedens frontpanel, er det nemmere, hvis du bruger skærmmenusystemet.

Tænd AVR-enheden

Tryk på frontpanelets tænd/sluk-knap.

Brug af skæmmenu

Tryk på knappen OSD/Menu (Skærmbesked/menu) på fjernbetjeningen for at få adgang til menusystemet. Menuen OSD/Menu (Skærmbesked/menu) vises, og hvis en videokilde spiller, vil menuen automatisk ændre størrelse, så billedet er synligt bag menuen.

BEMÆRK: De faktiske skæmmenuer kan variere lidt fra illustrationerne i denne manual.

Hovedmenusystemet består af seks undermenuer: Source Select (Kildevalg), Source Setup (Kildeopsætning), Surround Mode (Surround-tilstand), Speaker Setup (Højtalerkonfiguration), Network (Netværk) og System Setup (Systemkonfiguration). (AVR 1710/AVR 171 har også en Zone 2-undermenu.) Brug venstre/højre/op/ned-knapperne på fjernbetjeningen eller frontpanelet til at navigere i menusystemet, og tryk på OK-knappen for at vælge en menu eller indstillingslinje eller for at vælge en ny indstilling.

Den aktuelle menu, indstillingslinje eller nye indstilling vises i meddelelsesdisplayet på frontpanelet samt på skærmen.

Tryk på knappen Back/Exit (Tilbage/forlad) for at vende tilbage til den forrige menu eller forlade menusystemet. Sørg for at alle indstillinger er korrekte, da alle ændringer, du foretager, vil blive bevaret.

De fleste brugere bør følge anvisningerne i afsnittet Opsætning af AVR-enheden for at konfigurere et basishjemmebiografsystem. Du kan vende tilbage til disse menuer når

som helst for at foretage yderligere ændringer, f.eks. justeringerne beskrevet i afsnittet Avancerede funktioner på side 29.

Inden du udfører følgende opsætningstrin, skal alle højtalere, en skærm samt alle kildeenheder være tilsluttet AVR-enheden. Du bør kunne tænde AVR-enheden og se hovedmenuen, når du trykker på AVR-knappen. Læs eventuelt afsnittene Sådan foretages tilslutninger og Konfiguration af fjernbetjeningen, inden du fortsætter.

Konfiguration af AVR-enheden til højtalerne

1. Slut den medfølgende EzSet/EQ-mikrofon til AVR-enhedens hovedtelefonstik.

1. Placer mikrofonen i ørehøjde ved din foretrukne lytteposition.
2. Sæt volumenkontrollen på din subwoofer til cirka halvvejs.
3. Tænd for dit tv, og vælg den tv-indgang, hvor du tilsluttede AVR-enheden i Tilslutning af tv eller skærm på side 15.
4. Tryk på fjernbetjeningens AVR-knap. AVR-enhedens skæmbesked (OSD) vil vise hovedmenuen på tv'et.

1. Brug fjernbetjeningens op/ned/venstre/højre- og OK-knapper til at vælge "Speaker Setup" (Højtalerkonfiguration).

1. Vælg "Auto: EzSet/EQ" (Automatisk: EzSet/EQ).
2. Hvis du har en tilsluttet subwoofer, skal du vælge "Yes with Sub" (Ja, med sub). Ellers skal du vælge "Yes without Sub" (Ja, uden sub).
3. For AVR 1610/AVR 161 eller AVR 1710/AVR 171 i 5.0- eller 5.1-kanals systemer skal du vælge "5.0" eller "5.1" på skærmbilledet Speaker Configuration (Højtalerkonfiguration). For AVR 1710/AVR 171 i 7.0- eller 7.1-kanal systemer skal du vælge "7.0" eller "7.1".
4. Testen starter. Sørg for, at der er stille i rummet, mens testsignalet afspilles gennem højtalerne.
5. Når testen er færdig, skal du vælge "Done" (Udført) for at afslutte.

BEMÆRK:

Hvis der er færre end fem hovedhøjtalere i dit system, skal du ikke bruge EzSet/EQ-• processen. Fortsæt i stedet som beskrevet i Manuel højtalerkonfiguration på side 30.

Hvis du bruger en AVR 1710/AVR 171 i en 6.0-eller 6.1-kanals konfiguration med • en enkelt surround-baghøjtaler, skal du ikke bruge EzSet/EQ-processen. Fortsæt i stedet som beskrevet i Manuel højtalerkonfiguration på side 30.

Opsætning af kildeenheder

Med menuen Source Setup (Kildeopsætning) kan du tildele de korrekte fysiske lyd- og videotislutninger til hver kilde og indstille mange lyd- og videoafspilningsfunktioner for hver kilde. VIGTIGT: Indstillingerne "Video In" (Videoindgang), "Audio In" (Lydindgang) er ikke valgfrie og skal indstilles før brug af AVR-enheden for at aktivere afspilningen af hver kilde. Du kan justere de andre indstillinger senere. Under Systemmindstillinger på side 34 kan du finde komplette oplysninger om justering af alle mulighederne i indstillingsmenuen.

1. Gennemgå de indgange, du noterede i tabellen Kildeknapper og tildelte stik på side 16. Noter dig, hvilke (eventuelle) ændringer du vil foretage i forhold til standardtildelingerne af stik på listen.
2. Tænd for dit tv, og vælg den tv-indgang, hvor du tilsluttede AVR-enheden i Tilslutning af tv eller skærm på side 15.
3. Tryk på knappen OSD/Menu (Skærmbesked/menu) på fjernbetjeningen. AVR-enhedens indstillingsmenu for OSD (Skærmbeskeder) vises på tv'et. (Bemærk: Hvis du har brugt et komposit videostik til dit tv, vil OSD-menuerne (Skærmbeskederne) ikke blive vist på dit tv. Følg i stedet trinene nedenfor ved hjælp af AVR-enhedens frontpanelskærm.)

1. Brug fjernbetjeningens pile- og OK-knapper til at vælge "Source Setup" (Kildeopsætning), og brug venstre/højre-pileknapperne til at vælge en kildeknap med stik, som du ønsker at tildele andre kilder.

1. Vælg "Video In" (Videoindgang), og vælg det videoindgangsstik, du vil tildele til kildeknappen. Tryk på OK-knappen. BEMÆRK: Hvis du vælger en HDMI-indgang som videoindgangsstik, vil lydindgangsstikket automatisk skifte til samme HDMI-indgang.

7. Tryk på fjernbetjeningens Back/Exit-knap (Tilbage/forlad), og gentag trin 3-6 for de resterende kildeknapper med de stik, du ønsker at tildele andre kilder. Title (Titel): Denne valgmulighed giver dig mulighed for at ændre kildens viste navn, hvilket er nyttigt, hvis din kildes enhedstype er forskellig fra kildens forprogrammerede navn. Brug op/ned-knapperne til at rulle frem eller tilbage gennem de alfanumeriske tegn, indtil det ønskede tegn vises, og brug derefter på venstre/højre-knapperne til at flytte markøren til den næste eller forrige position. Flyt markøren igen for at lave et mellemrum. (Dit navn kan have op til 10 tegn.) Tryk på OK-knappen, når du er færdig. Det nye navn vil blive vist på AVR-enhedens frontpanel og gennem hele skærmmenusystemet. Tone: Denne indstilling bestemmer, om diskant- og baskontrollerne er aktive for kilden. Når den er indstillet til Off (Fra), er tonekontrollerne ude af kredsløbet, og der er ingen ændringer af lyden. Når den er indstillet til On (Til), er bas- og diskantkontrollerne i kredsløbet. Treble/Bass (Diskant/Bas): Disse indstillinger hæver eller sænker diskant- eller basfrekvenserne med op til 10 dB i trin på 2 dB. Brug venstre/højre pileknap til at ændre indstillingen. Standardindstillingen er 0 dB. Night Mode (Nattilstand): Tryk på denne knap for at aktivere Night Mode (Nattilstand) for kilden. Den fungerer med specielt kodede Dolby Digital-diske eller -udsendelser. Night Mode (Nattilstand) komprimerer lyden, så lydstyrken for høje passager reduceres for at undgå at forstyrre andre, mens dialogen stadig kan forstås. Følgende indstillinger er tilgængelige: Off (Fra): Ingen komprimering anvendes. Høje passager i programmet forbliver, som de blev indspillet. Mid (Mellem): Høje passager i programmet reduceres moderat i lydstyrke. Max (Maks.): Høje passager i programmet reduceres mere i lydstyrke. Lip Sync (Læbesynkronisering): Denne indstilling giver dig mulighed for at resynkronisere lyd- og billedsignalerne fra kilden for at fjerne et eventuelt "læbesynkroniseringsproblem". Læbesynkroniseringsproblemerne kan opstå, når billeddelen af et signal gennemgår yderligere behandling i enten kildeenheden eller skærmen. Brug venstre/højre-knapperne til at forsinke lyden med op til 180 ms. (Den aktive kildes billede vil være synligt bag OSD-menuen (Skærmbeskeden), så du kan synkronisere lyden med billedet.) Du kan også foretage justering af læbesynkronisering uden at aktivere AVR-enhedens OSDmenuer (Skærmbeskeder). Når du trykker på fjernbetjeningens Delay-knap (Forsinkelse), vises menubjælken for læbesynkronisering på tv'et foran bunden af billedet. Brug venstre/højre-knapperne til at forsinke lyden, indtil den er synkroniseret med billedet.  Zone 2 In (Zone 2 ind, kun AVR 1710/AVR 171): Denne indstilling bestemmer lydkilden for zone 2 i et multizonesystem. Vælg den analoge lydindgang, som kilden er tilsluttet. Digital lyd er ikke tilgængelig i multizonesystemet. For at konfigurere den næste kilde, skal du trykke på knappen Back/Exit (Tilbage/forlad) og derefter vende tilbage til kildeopsætningslinjen i hovedmenuen. Når du har konfigureret alle kilder, skal du trykke på knappen Back/Exit (Tilbage/forlad) for at skjule menuerne igen.

Konfiguration af netværket

For at afspille MP3- eller WMA-medier på DLNA-kompatible enheder, der er tilsluttet netværket, bruge AVR-enhedens interne internetradiotuner eller lytte til kilder via AirPlay (kun AVR 1710/AVR 171), skal AVR-enheden og kildeenhederne tilsluttes dit hjemmenetværk. Hvis dit netværk bruger en automatisk IP-adresse, bør det ikke være nødvendigt at udføre netværkskonfigurationsprocedurer. Når du slutter AVR-enheden til dit hjemmenetværk, bør netværket automatisk tildele AVR-enheden en IP-adresse, og AVR-enheden bør automatisk oprette forbindelse til dit netværk. Hvis din AVR-enhed ikke automatisk opretter forbindelse til dit netværk (i det tilfælde viser AVR-enheden meddelelsen "Not Connected" (Ikke tilsluttet), när du trykker på kildeknappen Network (Netværk)): 1. Tryk på knappen OSD/Menu (Skæmbesked/menu), vælg System Setup (Systemkonfiguration), og vælg derefter Network (Netværk). 2. Netværksmenuen vises.  3. Vælg IP Configuration (IP-konfiguration), og tryk derefter på højre-knappen to gange for at skifte indstillingen fra Auto (Automatisk) til Manual (Manuel) og tilbage til Auto (Automatisk). 4. Vælg Apply & Save (Anvend og Gem). AVR-enheden vil forsøge at oprette forbindelse til netværket. 5. Hvis AVR-enheden stadig ikke kan oprette forbindelse til netværket, skal du indtaste dine netværksindstillinger manuelt. Du kan få brug for at hente dine netværksindstillinger fra din internetudbyder eller netværksadministrator. BEMÆRK: Vi anbefaler, at du slutter AVR-enheden direkte til en hjemmenetværksrouter, så den kan få direkte adgang til internettet for internetradio eller til enheder på netværket for afspilning af indhold, der er gemt på enhederne (under Lytning af medier via et hjemmenetværk på side 28 kan du finde flere oplysninger). BEMÆRK: Hvis du på et hvilket som helst tidspunkt har problemer med at oprette forbindelse til netværket, skal du sætte AVR-enheden i sleep-tilstand og derefter tænde den igen.

Udfør parring af AVR-enheden med din Bluetooth-enhed

1. Tryk på knappen OSD/Menu (Skæmbesked/menu), og vælg "Source Select" (Kildevalg).  2. Rul til "Bluetooth", og vælg den. Skærmbeskeden vil vise, at Bluetooth er uparret.  3. Tryk på knappen Option/Info (Valgmulighed/info) på fjernbetjeningen. Menuen Bluetooth Options (Bluetooth-indstillinger) åbnes.  4. Vælg "Force Pairing > OK" (Gennemtving parring > OK), og tryk på OK-knappen. AVR-enheden skifter til parringstilstand. 5. Åbn din Bluetooth-enheds parringsmenu. AVR-enheden vil blive vist på enhedens parringsmenu som "HK AVR". Hvis din enhed kræver en adgangskode, skal du bruge 0000. 6. Par din enhed med AVR-enheden. Når de er parret, skal du trykke på knappen OSD/Menu (Skæmbesked/menu) for at lukke menuen. Sådan streamer du lyd fra den parrede Bluetooth-enhed: 1. Tryk på knappen OSD/Menu (Skæmbesked/menu). 2. Vælg menuen Source Select (Kildevalg). 3. Vælg Bluetooth fra kildelisten.

Betjening af AVR-enheden

Nu, hvor du har installeret dine komponenter og gennemført en basiskonfiguration, er du klar til at begynde at nyde dit hjemmebiografsystem.

HARMAN Remote App

For nemt at kunne kontrollere din AVR-enhed med din håndholdte enhed kan du downloade den gratis Harman Kardon Remote app fra iTunes App Store til kompatible Apple-produkter, eller fra Google Play til kompatible Android-drevne smartphones. Harman Kardon Remote App'en kan styre næsten alle funktionerne i AVR 1710-, AVR 171-, AVR 1610- og AVR 161-enheder, der er tilsluttet det samme netværk som den enhed, app'en er installeret på. Med denne letanvendelige app kan du tænde og slukke for AVR-enheden, vælge en kilde, regulere lydstyrken samt bruge stort set enhver anden funktion. Du kan også få adgang til og navigere i alle AVR-enhedens opsætningsmenuer på skærmen.

Indstilling af lydstyrken

Juster lydstyrken enten ved at dreje knappen Volume (Lydstyrke) på frontpanelet (med uret for at øge lydstyrken eller mod uret for at reducere lydstyrken) eller ved at trykke på lydstyrkereguleringsknapperne på fjernbetjeningen. Lydstyrken vises som et negativt antal decibel (dB) under 0 dB-referencepunkt (-80 dB – +10 dB). 0 dB er den maksimalt anbefalede lydstyrke for din AVR-enhed. Selvom det er muligt at skrue lydstyrken højere op, kan det skade din hørelse og dine højtalere. Ved visse mere dynamiske lydmaterialer kan selv 0 dB være for højt og beskadige udstyret. Vær forsigtig med hensyn til lydstyrkeniveauer. For at ændre lydstyrkevisningen fra standard-decibelskalaen til en 0-til-90-skala skal du justere indstillingen for lydstyrkeenhed i menuen System Settings (Systemmindstillinger) som beskrevet i Systemmindstillinger på side 34.

Sådan slås lyden til og fra

Tryk på Mute-knappen på fjernbetjeningen for at slå lyden fra for alle højtalere og for hovedtelefonerne. En eventuel igangværende optagelse påvirkes ikke. Meddelelsen MUTE (Lyden er slået fra) vises i displayet som en påmindelse. Tryk på Mute-knappen igen, eller reguler lydstyrken for at slå lyden til igen.

Lytning med hovedtelefoner

Sæt 1/4-tomme stereostikket fra et par hovedtelefoner ind i stikket Phones (Hovedtelefoner) på frontpanelet, hvis lyden udelukkende skal håres via hovedtelefonerne. Standard-HARMAN Headphone-tilstanden bruger virtuel surroundbehandling til at efterligne lyden af et 5.1-kanals højtalersystem. Tryk på knappen Surround Modes (Surround-tilstande) på frontpanelet eller fjernbetjeningen for at skifte til Headphone Bypass-tilstanden (Udkoblingstilstand for hovedtelefoner), som leverer et almindeligt tokanals signal til hovedtelefonerne. Der er ingen andre surround-tilstande tilgængelige for hovedtelefoner. BEMÄRK: Du kan ikke lytte gennem hovedtelefoner, när iPod-kilden er valgt.

Valg af en kilde

Der er tre forskellige måder at vælge en kilde på: Tryk på kildeknapperne på frontpanelet for at rulle gennem kilderne. Ved hjælp af skærmmenuerne skal du trykke på knappen OSD/Menu (Skærmbesked/• menu), fremhæve "Source Select" (Kildevalg) og trykke på OK-knappen. Rul ned til den ønskede kilde, og tryk på OK-knappen. Du kan vælge en hvilken som helst kilde direkte ved at trykke på dens kildevalgsknap • på fjernbetjeningen. AVR-enheden vælger de lyd- og billedindgange, der er tilknyttet kilden, og eventuelle andre indstillinger, du har foretaget under opsætningen. Kildens navn, de lyd- og videoindgange, der er tildelt kilden, og surround-tilstanden vises på frontpanelet. Kildens navn og aktive surround-tilstand vises også kort på tv-skærmen.

Tip til fejlfinding af video

Hvis der ikke er noget billede: Kontroller kildevalget og tildelingen af videoindgange. Kontrollér alle tilslutninger for at se, om der er en løs eller forkert tilslutning. Kontrollér valg af video-indgang på tv'et/skærmenheden.

Yderligere tip til fejlfinding af HDMI-tilslutninger

Sluk alle enheder (inkl. tv'et, AVR-enheden og alle kildekomponenter). Fjern alle HDMI-kabler, idet du starter med kablet mellem AVR-enheden og tv'et og fortsætter med kablerne mellem AVR-enheden og hver enkelt kildeenhed. Slut omhyggeligt kablerne fra kildeenhederne til AVR-enheden igen. Slut kablet fra AVR-enheden til tv'et til sidst. Tænd enhederne i denne rækkefølge: Tv, AVR-enhed, kildeenheder. BEMÆRK: Afhængig af de involverede komponenter kan kompleksiteten ved den nødvendige kommunikation mellem HDMI-komponenter medføre forsinkelser på op til et minut ved udførelse af nogle handlinger som f.eks. skift af indgang eller skift mellem SD- og HD-kanaler.

Valg af surround-tilstand

Valg af en surround-tilstand kan være lige så enkelt eller sofistikeret som dit individuelle system og din personlige smag. Du er velkommen til at eksperimentere, og du finder måske et par favoritter til bestemte kilder eller programtyper. Du kan finde mere detaljerede oplysninger om surround-tilstande i Lydbehandling og surroundsound på side 29. For at vælge en surroundfunktion skal du trykke på knappen OSD/Menu (Skærmbesked/menu) og vælge Surround Mode (Surround-tilstand). Menuen Surround Mode (Surround-tilstand) åbnes.  Auto Select (Automatisk valg): Ved digitale programmer som f.eks. en film indspillet med et Dolby Digital- eller DTS-soundtrack vil AVR-enheden automatisk bruge soundtrackets oprindelige surround-format. Til tokanals analoge programmer og PCM-programmer, anvender AVR-enheden HARMAN NSP-tilstanden. Virtual Surround (Virtuel surround): Hvis der kun er to primære højtalere i systemet, kan du bruge Virtual Surround (Virtuel surround) til at skabe et forbedret lydfelt, der virtualiserer de manglende højtalere. Stereo: Når du ønsker tokanals afspilning, skal du vælge det antal højtalere, du vil bruge til afspilning: "2 CH Stereo" (tokanals stereo) bruger to højtalere. "5 CH Stereo" (femkanals stereo) afspiller signalet i venstre kanal gennem den • venstre fronthøjtaler og venstre surround-højtaler, signalet i højre kanal gennem den højre fronthøjtaler og højre surround-højtaler og et samlet monosignal gennem centerhøjtaleren. \- "7 CH Stereo" (kun AVR 1710/AVR 171) følger den samme opbygning som 5 CH Stereo, men tilføjer venstre og højre baghøjtaler. Denne tilstand er kun tilgængelig, når der er baghøjtalere, og de ikke er blevet omfordelt til multizonebrug eller som fronthøjdehøjtalere. Under Lydbehandling og surroundsound på side 29 kan du finde flere oplysninger. HARMAN NSP: NSP er en proprietær HARMAN-teknologi og anvender avancerede digital behandling til at skabe en ægte tredimensionel lydoplevelse med naturlig lyd ud fra konventionelle 2-kanals stereokilder såsom cd'er og stereoudsendelser. HARMAN NSP bevarer optagelsens oprindelige klangfarve og rumlige balance og skaber et simuleret lytterum, der automatisk tilpasser sig den type program, du lytter til. Følgende indstillinger er tilgængelige: Stage Width (Scenebredde): Med denne indstilling kan du udvide eller indsnævre • bredden af det oplevede lytterum foran dig. For eksempel vil en højere indstilling passe til en optagelse af et orkester, der spiller i en koncertsal, mens en lavere indstilling vil passe bedre til en optagelse af en sanger, der spiller på en akustisk guitar. Stage Depth (Scenedybde): Med denne indstilling kan du styre det oplevede lytterums • samlede størrelse. En højere indstilling vil tilnærme de akustiske egenskaber ved større lytterum såsom koncertsale og arenaer, mens en lavere indstilling vil tilnærme de akustiske egenskaber ved mindre lytterum såsom små klubber eller caféer. Movie (Film): Når du ønsker en surround-tilstand til filmafspilning, kan du vælge mellem følgende: DTS Neo:6 Cinema eller Dolby Pro Logic II (Ilx eller Ilz når der er syv hovedhøjtalere) i AVR 1710/AVR 171-enheden. Music (Musik): Når du ønsker en surround-tilstand til musikafspilning, kan du vælge mellem følgende: DTS Neo:6 Music eller Dolby Pro Logic II (Ilx eller Ilz når der er syv hovedhøjtalere i AVR 1710/AVR 171-enheden). Tilstanden Dolby Pro Logic II/IIx/Ilz Music giver adgang til en undermenu med yderligere indstillinger. Under Lydbehandling og surroundsound på side 29 kan du finde flere oplysninger. Game (Spil): Dolby Pro Logic II (Ilx/IIz når der er syv hovedhøjtalere) Game kan anvendes til spil. Når du har foretaget dit valg, skal du trykke på knappen Back/Exit (Tilbage/forlad). Du kan også ændre kategorien for surround-tilstand ved at trykke flere gange på knappen Surround Mode (Surroundtilstand) på enten fjernbetjeningen eller frontpanelet. Du kan ændre surroundtilstand i kategorier for surround-tilstand ved at trykke på knapperne Surround Mode Select (Valg af surround-tilstand) på frontpanelet. Under Lydbehandling og surroundsound på side 29 kan du finde flere oplysninger om surround-tilstande.

Lytning af FM- og AM-radio

Vælg kilden Radio. Et skæmbillede, der ligner den nedenstående illustration, vises.  Brug op/ned-knapperne eller fjernbetjeningens kanalknapper til at tune ind på en station som vist på frontpanelet og skærmen. AVR-enheden bruger som standard automatisk tuning, så hvert tryk på op/ned-knapperne scanner op og ned ad frekvensbåndet, indtil der findes en station med en acceptabel signalstyrke. For at skifte til manuel tuning, hvor hvert tryk på op/ned-knapperne går et enkelt frekvenstrin videre, skal du trykke på knappen Tuning Mode (Tuningtilstand) på frontpanelet eller trykke på OK-knappen på fjernbetjeningen og holde den nede i mere end tre sekunder. Et tryk på knappen skifter mellem automatisk og manuel tuningtilstand. Når du har tunet ind på en FM-station, kan du med indstillingen Mode (Tilstand) skifte mellem stereo- og monomodtagelse på radioen. (Monomodtagelse kan forbedre modtagelsen af svagere stationer.) Bemærk, at nogle surroundfunktioner ikke er tilgængelige ved monomodtagelse.

Forudindstillede stationer

Du kan gemme i alt 30 stationer (AM og FM kombineret) som forudindstillinger. Når du vil gemme den aktuelle station som forudindstilling, skal du trykke på knappen Memory (Hukommelse). Brug talknapperne til at indtaste det ønskede forudindstillingsnummer. For at tune til en forudindstillet station: Tryk på venstre/højre-knapperne. Tryk på knappen Preset Scan (Scan forudindstillinger) på fjernbetjeningen. AVR-• enheden vil tune ind på hver forudindstillet station i fem sekunder i rækkefølge. Når den ønskede forudindstilling spiller, skal du trykke på knappen Preset Scan (Scan forudindstillinger) igen. Indtast forudindstillingsnummeret med talknapperne. Ved forudindstillinger fra 10 til • 30 skal du trykke på 0 før forudindstillingsnummeret. For eksempel skal du trykke 0-2-1 for at indtaste forudindstilling 21. Auto Store (Automatisk lagring) er en alternativ metode til at lagre forudindstillinger automatisk. Når du vælger Auto Store (Automatisk Lagring), vil din AVR-enhed søge efter eventuelle frekvenser med godt signal og automatisk gemme dem som forudindstillinger. For at bruge Auto Store (Automatisk Lagring): Med enten en FM- eller AM-kilde skal du trykke på knappen Info/Option (Info/Indstilling) på AVR-enhedens fjernbetjening. Tryk på OK for at vælge "Auto Store" (Automatisk lagring). Fremhæv "Yes" (Ja) og tryk "OK". Din AVR-enhed kan være flere minutter om at fuldføre Auto Store-processen (Automatisk lagring). Bemærk, at udførslen af Auto Store (Automatisk lagring) vil slette alle de i øjeblikket forudindstillede stationer.

Lytning af medier på en USB-enhed

Din AVR-enhed er kompatibel med MP3- og WMA-medier. MP3-kompatibilitet: Mono eller stereo, konstante bithastigheder (CBR) fra 8 kbps til 320 kbps, variable bithastigheder (VBR) fra laveste til højeste kvalitet, med samplingfrekvenser fra 8 kHz til 48 kHz. WMA-kompatibilitet: Ver. 9.2 basic, stereo CBR med 32 kHz-48 kHz samplingfrekvens og 40 kbps-192 kbps bithastighed, mono CBR med 8 kHz-16 kHz samplingfrekvens og 5 kbps-16 kbps bithastighed, VBR Pass Encoding og Quality Encoding 10-98, 44 kHz og 48 kHz samplingfrekvens. Ingen andre medietyper understøttes.

Afspilning af filer på en USB-enhed

1. Sæt USB-drevet i USB-porten på AVR-enhedens frontpanel. VIGTIGT: Undlad at slutte en personlig computer eller en ekstern enhed til USB-porten. USB-hubs og multikortlæsere understøttes ikke. 2. Tryk på USB-kildevalgsknappen på fjernbetjeningen indtil frontpanelet viser "USB" som kilden. Skæmbilledet USB vises.  3. Vælg en mappe, og tryk på OK-knappen. AVR-enheden vil liste alle kompatible lydfiler. 4. Vælg en fil for at starte afspilningen. Skæmbilledet til USB-afspilning vises. ID3-information vises sammen med sporets forløbne/aktuelle tid og ikoner, som indikerer den aktuelle afspilningsstatus.

BEMÆRK:

Du kan springe til næste spor ved at trykke på højre-knappen. For at springe til begyndelsen af det aktuelle spor skal du trykke på venstre-knappen én gang. For at springe til begyndelsen af det forrige nummer skal du trykke på venstre-knappen to gange (eller venstre-knappen én gang, hvis sporets forløbne tid er mindre end 5 sekunder). Du kan bruge transportkontrolknapperne til at styre afspilningen (springe til forrige • eller næste spor, søge hurtigt frem eller tilbage på et spor, afspille en fil, standse afspilningen midlertidigt eller stoppe afspilningen). For at gentage en fil eller en mappe skal du trykke på knappen Option/Info (Indstilling/info) og vælge muligheden Repeat (Gentag). Hvert tryk på venstre- eller højreknappen vil ændre indstillingen fra Off (Fra, ingen gentagelse) til Repeat One (gentag én fil) og til Repeat All (gentag alle filer på drevets aktuelle mappeniveau). Repeat All (Gentag alle) vil altid aktiveres, når afspilning med Shuffle Music (Bland musik) er slået til. For at afspille lydspor i tilfældig rækkefølge skal du trykke på knappen Options/• Info (Valgmuligheder/info) og vælge Shuffle (Bland). Hvert tryk på Shuffle-knappen slår indstillingen til eller fra. AVR-enheden vil automatisk gentage sporene, indtil afspilningen standses manuelt. For at skjule en mappe eller vende tilbage til forrige menuniveau, skal du trykke på knappen Back/Exit (Tilbage/forlad)

Lytning af en iPod/iPhone/iPad-enhed

Når en iPod-, iPhone- eller iPad- tilsluttes AVR-enhedens USB-port, kan du afspille lydfiler via dit førsteklasses lydsystem, styre din iPod, iPad eller iPhone ved hjælp af AVR-enhedens fjernbetjening eller knapperne på AVR-enhedens frontpanel, se navigationsmeddelelser på AVR-enhedens frontpanel eller en tilsluttet skærm og oplade den tilsluttede iPod, iPad eller iPhone. For de seneste kompatibilitetsoplysninger bedes du se vores hjemmeside: www.harmankardon.com. Tryk på USB-kildevalgsknappen på fjernbetjeningen indtil frontpanelet viser "iPod" som kilden. iPod-skæmbilledet vises.  Nedenstående tabel opsummerer de kontroller, der er tilgængelige ved normal afspilning via USB-porten.

iPod- eller iPhone-funktion Fjernbetjeningsknap
Afspil	Afspil
Pause	Pause
Menu	OSD/Menu (Skærmb)
Tilbage/Forlad Tilbage/Forlad eller venstrepil
Vælg OK eller højrepil
Rul baglæns Pil op
Rul fremad	Pil ned
Spol frem	Spol frem
Spol tilbage	Spol tilbage
Næste spor	Spring fremad eller højrepil
Forrige spor	Spring tilbage eller venstrepil

esked/men Når du ruller, kan du holde knappen nede for at rulle hurtigere. Når et nummer spiller, vil sangtitlen og afspilningstilstandsikonet vises på frontpanelets display. Hvis AVR-enheneden er tilsluttet dit TV, vil et iPod-skærmbillede vise afspilningstilstandskonet, sangtitel, kunstner og album. Hvis der er programmeret tilfældig afspilning eller gentagelse, vises et ikon.  ADVARSEL: Vi anbefaler på det kraftigste, at du bruger pauseskærmen, der er indbygget i tv'et, for at undgå skader ved "fastbrænding", der kan forekomme på plasmaskærme og CRT-skærme, når et stillbillede såsom en menuskærm forbliver på displayet igennem længere tid. Tryk på knappen Option/Info (Indstilling/Info) for at se menuen for iPod-indstillinger: Gentag: Vælg denne indstilling for at gentage et spor eller alle spor i det aktuelle album eller den aktuelle afspilningsliste. Hvert tryk på OK-knappen skifter indstillingen: repeat Off (ingen gentagelse), repeat One (gentag én) eller repeat All (gentag alle). Bland: Vælg denne indstilling for at spille alle de tilgængelige sange i tilfældig rækkefølge. Hvert tryk på OK-knappen skifter indstillingen: shuffle by Song (bland sange), shuffle by album (bland album), eller Off (fra) for at afslutte blandet afspilning. BEMÆRK: iTunes-applikationen giver dig mulighed for at undtage nogle spor fra blandingsfunktionen. AVR-enheden kan ikke tilsidesætte denne indstilling.

Lytning af medier via AirPlay (kun AVR 1710/AVR 171)

Hvis du har sluttet en AVR 1710/AVR 171-enhed til dit hjemmenetværk, kan du streame lyd til den via AirPlay fra kompatible Apple-enheder med iOS 4.2 eller nyere samt computere, der har iTunes 10.1 eller nyere, som er forbundet på det samme netværk. Se Tilslutning af hjemmenetværk på side 18 for oplysninger om tilslutning til dit netværk og Konfiguration af netværket på side 24 for oplysninger om at oprette forbindelse til dit netværk. Sådan starter du AirPlay-streaming til AVR-enheden: For at starte AirPlay-streaming fra en computer med iTunes skal du starte iTunes, • klikke på knappen AirPlay, som vises nederst i computerens iTunes-vindue, og vælge "HK AVR" i den pop-up-liste, som vises.  \- For at starte AirPlay-streaming fra en iPod-, iPhone- eller iPad-enhed skal du trykke på knappen AirPlay på enhedens skærm og vælge "HK AVR171\_1710" i den liste over højtalervalg, som vises. AirPlay-lydstreamen vil afbryde den kilde, der afspilles via AVR-enheden i øjeblikket (Skærmbeskeden vil vise en meddelelse med "Airplay activated" (Airplay aktiveret). Hvis AVR-enheden er i Sleep-tilstand, vil den tænde og begynde at spille AirPlay-lydstreamen. Musikafspilningsskærmbilledet vises i skærmbeskeden. Brug fjernbetjeningens transportkontrolknapper til styring af afspilningen.

Sådan lytter du til vTuner (Internetradio)

Din AVR-enheds netværksforbindelse giver dig en mængde streams i MP3- og WMA-format via internettet. Når du har oprettet forbindelse til dit hjemmenetværk som beskrevet i Tilslutning af hjemmenetværk på side 18 og konfigureret netværket som beskrevet i Konfiguration af netværket på side 24, skal du trykke på kildevalgsknappen Network (Netværk) på fjernbetjeningen. Hvert tryk skifter mellem netværks- og vTunerskærmen.  Når skærmbilledet vTuner (herover) vises, opretter AVR-enheden automatisk forbindelse til internettet via portalen www.radioharmankardon.com. Brug op/ned-knapperne til at søge efter kategori. BEMÆRK: De viste kategorier varierer afhængigt af region. Hvis du vil oprette en Favoritliste, skal du logge ind på www.radioharmankardon.com fra din computer. Indtast enten din AVR-enheds MAC-adresse, dens id-nummer (MAC-adressen findes på skærmbilledet Network Settings (Netværksindstillinger) i menuen System Settings (Systemmindstillinger) – kun AVR 171/AVR 1710) eller dens vTuner-id-nummer (vTuner-id-nummeret findes på siden Help (Hjælp) i vTuner-hovedmenuen – kun AVR 161/AVR 1610), og opret en konto. Favoritter, som du vælger på webstedet, vil være tilgængelige på AVR-enheden. Navigationen minder om den i andre menuer. Rul ned til det ønskede punkt, og tryk på OK-knappen for at vælge det. For at vende tilbage til det forrige menuniveau (eller for at fjerne den øverste menu fra visningen) skal du trykke på knappen Back/Exit (Tilbage/forlad) eller venstre-knappen. AVR-enheden er ikke i stand til at oprette forbindelse til streams, der kræver registrering eller anden interaktion, før de kan afspilles. Hvis AVR-enheden ikke kan oprette forbindelse til streamen, vil en "Network Error"-besked (Netværksfejl) vises kortvarigt, og internetradioskærmbilledet vil fortsat være tomt.

Lytning af medier via et hjemmenetværk

Din AVR-enhed er DLNA-kompatibel og kan få adgang til MP3- og WMA-lydmedier, der er gemt på andre DLNA-kompatible enheder, der er tilsluttet det samme netværk som din AVR-enhed. DLNA er en fildelingsprotokol, der skaber en bro mellem AVR-enheden og andre enheder på samme netværk, som indeholder lydmedier. DLNA understøttes af pc'er, der har Windows Media Player, Windows Media Center eller Intel Media Server-fildeling. Apple-computere kan også dele filer via DLNA ved hjælp af HARMAN Music Manager-softwaren, som du kan downloade gratis fra www.harmankardon.com. (Der findes også tredjepartssoftware, som muliggør DLNA-fildeling.) MP3-kompatibilitet: Mono eller stereo, konstante bithastigheder (CBR) fra 8 kbps til 320 kbps, variable bithastigheder (VBR) fra laveste til højeste kvalitet, med samplingfrekvenser fra 8 kHz til 48 kHz. WMA-kompatibilitet: Ver. 9.2 basic, stereo CBR med 32 kHz-48 kHz samplingfrekvens og 40 kbps-192 kbps bithastighed, mono CBR med 8 kHz-16 kHz samplingfrekvens og 5 kbps-16 kbps bithastighed, VBR Pass Encoding og Quality Encoding 10-98, 44 kHz og 48 kHz samplingfrekvens. Inden du kan få adgang til filer på andre enheder via netværket, skal hver enkelt enhed først give tilladelse til at dele filer med AVR-enheden:

Sådan deler du medier på pc'er:

1. Åbn Windows Media Player. 2. Åbn menuen Library (Bibliotek), og vælg Media Sharing (Mediedeling). Vinduet Mediedeling åbnes. 3. Markér afkrydsningsfeltet "Share My Media" (Del mine medier). Et ikon for AVR-enheden vises i vinduet. 4. Markér AVR-ikonet, vælg "Allow" (Tillad), og vælg derefter "OK". Computerens WMA- og MP3-medier bør nu være tilgængelige for AVR-enheden. Sådan deles medier på andre typer af computere, operativsystemer eller mediesoftware: Kontroller vejledningen til computeren, operativsystemet eller medieafspilleren. For at lytte til delte medier skal du trykke på kildevalgsknappen Network. (Hvis vTuner vises som kilde, skal du trykke på knappen igen for at skifte fra kilden Internet Radio (Internetradio) til kilden Network (Netværk).) Hjemmenetværksskærmbilledet vises.  Skæmbilledet vil efter navn vise navnene på alle de enheder på netværket, der tillader deling. Brug op/ned-knapperne og OK-knappen til at gennemse det indhold, der er gemt i enhedens medieafspillerbibliotek. Rul ned til det ønskede punkt, og tryk på OK-knappen for at vælge det. For at vende tilbage til det forrige menuniveau (eller for at fjerne menuen fra topniveauet) skal du trykke på knappen Back/Exit (Tilbage/forlad). BEMÆRK: Selvom videoindhold muligvis vises i menuen, understøtter AVR-enheden ikke videoafspilning fra netværksforbindelsen.

Afspilning af medier fra en Roku Streaming Stick

Når du slutter et Roku Streaming Stick til AVR-enhedens MHL/HDMI-indgang og opretter forbindelse til dit Wi-Fi-netværk med den, kan du bruge AVR-enhedens fjernbetjening til at søge efter og styre streamingmedier. BEMÆRK: Dit hjemmenetværk skal være Wi-Fi, for at du kan bruge din Roku Streaming Stick med din AVR-enhed. 1. Efter tilslutning af din Roku Streaming Stick til AVR-enhedens MHL/HDMI-indgang skal du vælge AVR-enhedens MHL-kilde. Din Roku Streaming Sticks videoudgang skal vises på dit TV. 2. Følg Rokus instruktioner til at forbinde Roku Streaming Stick med dit Wi-Fi-netværk ved hjælp af Roku-fjernbetjeningen. 3. Når Roku Streaming Stick er forbundet med dit Wi-Fi-netværk, vil AVR-fjernbetjeningens knapper, der vises nedenfor, udføre de samme funktioner som deres modparter på Roku-fjernbetjeningen:

Avancerede funktioner

En stor del af den justering og konfiguration, din AVR-enhed kræver, klares automatisk, og du skal ikke selv foretage dig ret meget. Du kan også tilpasse din AVR-enhed, så den passer til dit system og dine præferencer. I dette afsnit beskriver vi nogle af de mere avancerede justeringer, du kan foretage.

Lydbehandling og surroundsound

Lydsignaler kan kodes i en række forskellige formater, som påvirker ikke bare lydens kvalitet, men også antallet af højtalerkanaler og surround-tilstanden. Du kan muligvis også manuelt vælge en anden surround-tilstand.

Analoge lydsignaler

Analoge lydsignaler består normalt af to kanaler – venstre og højre. Din AVR-enhed kan behandle tokanals lydsignaler, så den frembringer flerkanals surroundsound, selvom der ikke er kodet surroundsound ind i indspilningen. Blandt de tilgængelige tilstande er Dolby Pro Logic II/IIx/IIz, Virtual Speaker, DTS Neo:6, HARMAN NSP, 5-kanals og 7-kanals Stereo. Hvis du vil vælge en af disse tilstande, skal du trykke på knappen Surround Modes (Surroundtilstande).

Digitale lydsignaler

Digitale lydsignaler tilbyder større fleksibilitet og kapacitet end analoge signaler og tillader indkodning af diskret kanalinformation direkte i signalet. Resultatet er forbedret lydkvalitet og forbløffende retningsvirkning, idet hver enkelt kanals information overføres diskret. Indspilninger i høje opløsninger giver en utrolig forvrængningsfri lyd, især i de høje frekvenser.

Surround-tilstande

Valg af surround-tilstand afhænger af formatet for det indgående lydsignal samt af din personlige smag. Selvom det aldrig vil ske, at alle AVR-enhedens surround-tilstande er tilgængelige, er der normalt mange forskellige tilstande, der er tilgængelige for en given indgang. Tabel A12 i appendikset (på side 47) giver en kort beskrivelse af hver tilstand og angiver de typer indgående signaler eller digitale bitstreams, tilstanden kan bruges med. Yderligere oplysninger om Dolby- og DTS-tilstandene kan findes på virksomhedernes websteder: www.dolby.com og www.dtsonline.com. Hvis du er i tvivi, kan du finde oplysninger om de tilgængelige surround-tilstande i informationen på omslaget til din disk. Normalt er mindre vigtige afsnit på en disk, f.eks. forfilm, ekstramateriale eller diskmenuen, kun tilgængelige i Dolby Digital 2.0 (tokanals) eller PCM tokanals tilstand. Hvis den primære titel afspilles, og displayet viser en af disse surround-tilstande, kan du finde et afsnit om opsætning af lyd eller sprog i diskmenuen. Kontrollér også, at din afspillers lydudgang er sat til den originale bitstream i stedet for tokanals PCM. Stop afspilningen, og kontrollér afspillerens udgangsindstilling. Multikanals digitale optagelser produceres i femkanals, sekskanals eller syvkanals formater, med eller uden en ".1"-kanal. De kanaler, der findes i en typisk 5-kanals indspilning er venstre front, højre front, center, venstre surround, højre surround og LFE (lavfrekvenseffektkanal). LFE-kanalen betegnes som ".1" for at vise, at den er begrænset til de lave frekvenser. 6.1-kanals optagelser tilføjer en enkelt surround-bagkanal, og 7.1-kanals optagelser tilføjer en venstre og en højre surround-bagkanal til 5.1-kanals-konfigurationen. Der findes nye formater til 7.1-kanals konfigurationer. Din AVR-enhed kan afspille de nye lydformater og leverer derved en mere spændende hjemmebiografoplevelse. Kun AVR 1710/AVR 171: Hvis du vil bruge 6.1- og 7.1-kanals surroundtilstande, skal surround-bagkanalerne være aktiverede. Under Manuel højtalerkonfiguration på side 30 kan du finde flere oplysninger. Digitale formater omfatter Dolby Digital 2.0 (kun to kanaler), Dolby Digital 5.1, Dolby Digital EX (6.1), Dolby Digital Plus (7.1), Dolby TrueHD (7.1), DTS-HD High-Resolution Audio (7.1), DTS-HD Master Audio (7.1), DTS 5.1, DTS-ES (6.1 Matrix og Discrete), DTS 96/24 (5.1), tokanals PCM-tilstande i 32 kHz, 44,1 kHz, 48 kHz, 88,1 kHz, 96 kHz, 176,4 kHz eller 192 kHz og 5.1- eller 7.1-flerkanals PCM. Når AVR-enheden modtager et digitalt signal, registrerer kodningsmetoden og antallet af kanaler, som vises kortvarigt som tre tal adskilt af skråstreger (f.eks. "3/2/.1"). Det første tal angiver antallet af frontkanaler i signalet: "1" repræsenterer en monofonisk indspilning (normalt et ældre program, som er blevet digitalt nyudgivet eller, sjældnere, et moderne program, hvor instruktøren har valgt mono som en specialeffekt). "2" angiver tilstedeværelsen af venstre og højre kanaler, men ingen centerkanal. "3" angiver, at alle tre frontkanaler (venstre, højre og center) er til stede. Det andet tal angiver, om der er surround-kanaler: "0" angiver, at der ikke er nogen surround-oplysninger. "1" angiver, at der er et matrix-surround-signal til stede. "2" angiver adskilte venstre og højre surround-kanaler. "3" anvendes med DTS-ES-bitstreams til at repræsentere tilstedeværelsen af diskrete surround-bagkanaler samt venstre og højre surround-sidekanaler. "4" bruges sammen med 7.1-kanals digitale formater til at indikere tilstedeværelsen af to adskilte surround-sidekanaler og to adskilte surround-bagkanaler. Det tredje tal bruges til LFE-kanalen: "0" angiver, at der ikke er en LFE-kanal. ".1" angiver, at der er en LFE-kanal. 6.1-kanals signalerne – Dolby Digital EX og DTS-ES Matrix og Discrete – indeholder hver et flag, der signalerer, at modtageren skal dekode surround-bagkanalen, angivet som 3/2/.1 EX-ON ved Dolby Digital EX-materiale og 3/3/.1 ES-ON ved DTS-ES-materiale. Dolby Digital 2.0-signaler kan inkludere et Dolby Surround-flag, der viser DS-ON eller DS-OFF, afhængigt af om tokanals bitstreamen kun indeholder stereooplysninger eller et downmix af et flerkanals program, som kan afkodes med AVR-enhedens Dolby Pro Logic-dekoder. Som standard afspilles disse signaler i tilstanden Dolby Pro Logic Ilx Movie. Når et PCM-signal modtages, vises PCM-meddelelsen og samplingfrekvensen (32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz eller 192 kHz). Hvis der kun er to kanaler – venstre og højre – kan de analoge surround-tilstande bruges til at afkode signalet til flere kanaler. Hvis du foretrækker et andet surround-format end det oprindelige signals digitale kodning, skal du trykke på knappen til valg af surround-tilstande for at få vist menuen Surround Modes (Surround-tilstande) (se Valg af surround-tilstand på side 25). Indstillingen Auto Select (Automatisk valg) afgør surround-tilstanden til det oprindelige signals digitale kodning, f.eks. Dolby Digital, DTS, Dolby TrueHD eller DTS-HD Master Audio. Til tokanals materialer bruger AVR-enheden som standard tilstanden HARMAN NSP. Hvis du foretrækker en anden surround-tilstand, skal du vælge surround-tilstandskategorien: Virtual Surround, Stereo, Movie, Music eller Video Game. Tryk på OKknappen for at skifte tilstand. Hver surround-tilstandskategori er indstillet til en standard-surround-tilstand: Virtual Surround (Virtual surround): Virtual speaker. Stereo: 7-kanals Stereo eller 5-kanals Stereo (afhængigt af hvor mange primære ♦ højtalere, der er i systemet). NSP: HARMAN NSP. Movie (Film): Dolby Pro Logic II Movie. Music (Musik): Dolby Pro Logic II Movie. Video Game: Dolby Pro Logic II Movie. Du kan vælge en forskellig tilstand for hver kategori. Herunder findes en komplet liste over tilgængelige surround-tilstande. (De faktisk tilgængelige surround-tilstande afhænger af antallet af højtalere i dit system.) Virtual Surround (Virtual surround): Virtual speaker. Stereo: 2-kanals Stereo, 5-kanals Stereo eller 7-kanals Stereo (kun AVR 1710/AVR 171). NSP: HARMAN NSP. Movie (Film): DTS Neo:6 Cinema, Dolby Pro Logic II Movie, Dolby Pro Logic Ilx Movie • (kun AVR 1710/AVR 171), Dolby Pro Logic Ilz (kun AVR 1710/AVR 171). Music (Musik): DTS Neo:6 Music, Dolby Pro Logic II Music, Dolby Pro Logic Ilx Music • (kun AVR 1710/AVR 171), Dolby Pro Logic Ilz (kun AVR 1710/AVR 171). • Video Game: Dolby Pro Logic II Game, Dolby Pro Logic IIx Game (kun AVR 1710/AVR 171), Dolby Pro Logic IIz (kun AVR 1710/AVR 171). Når du har programmeret surround-tilstanden for hver type lyd, skal du vælge linjen i menuen Surround Modes (Surround-tilstande) for at tilsidesætte AVR-enhedens automatiske valg af surround-tilstand. AVR-enheden bruger samme surround-tilstand, næste gang der vælges kilde. Kun AVR 1710/AVR 171: Dolby Pro Logic Ilx er kun tilgængelig, hvis du har indstillet AVR-enhedens Assigned Amp til Surround Back, og Dolby Pro Logic Ilz er kun tilgængelig, hvis du har indstillet AVR-enhedens Assigned Amp til Front Height. Under Manuel højtalerkonfiguration på side 30 kan du finde flere oplysninger. PLIiz Height Gain (kun AVR 1710/AVR 171): Når du har indstillet Assigned Amp til Front Height (se Manuel højtalerkonfiguration på side 30), vil PLIiz Height Gain-indstillingen blive tilgængelig. De forreste højdekanaler kan i høj grad forbedre den rumlige oplevelse af et surroundsound-system. Nogle lyttere ønsker måske den dybde og dimension, som højdekanaler giver, men fra et tilsyneladende transparent perspektiv. Andre lyttere foretrækker måske at fremhæve fronthøjdekanalerne ved hjælp af en højere lydstyrkeindstilling. PLIiz Height Gain-indstillingen giver dig mulighed for at ændre lydstyrken på fronthøjdekanalerne, så den bedst passer til forskellige programmer. Indstillingen har tre muligheder: Lav (almindelig lydstyrke), Mellem (moderat øgning af lydstyrke) og Høj (maksimal øgning af lydstyrke). Bernærk at du også kan finjustere fronthøjdekanalernes lydstyrkeniveauer. Under Manuel indstilling af kanallydniveauer på side 32 kan du finde flere oplysninger. Dolby PLII/Dolby PLIIx Music: Yderligere indstillinger er tilgængelige, når du vælger tilstanden Dolby Pro Logic II eller Ilx Music i menuen Surround Modes (Surroundtilstande):  Center Width (Centerbredde): Denne indstilling påvirker, hvordan sangen lyder gennem de tre fronthøjtalere. Et lavere tal fokuserer vokalinformationen stramt på centerkanalen. Højere tal (op til 7) udvider vokalområdet. Brug venstre/højre-knapperne til at justere. Dimension (Mål): Denne indstilling påvirker dybden af surround-gengivelsen, så du kan "flytte" lyden fremad eller bagud i rummet. Indstillingen "0" er en neutral standard. Indstillingen "F-3" flytter lyden mod den forreste del af rummet, mens indstillingen "R-3" flytter lyden mod den bageste del af rummet. Brug venstre/højre-knapperne til at justere den. Panorama: Når Panorama-tilstanden er aktiveret, flyttes noget af lyden fra fronthøjtalerne til surround-højtalerne, hvilket skaber en indhyllende "omslutningseffekt". Hvert tryk på OK-knappen skifter indstillingen fra On (Til) til Off (Fra) eller omvendt. I Tabel A10 i appendikset kan du finde flere oplysninger om de surround-tilstande, der er tilgængelige med forskellige bitstrømme.

Manuel højtalerkonfiguration

Din AVR-enhed er fleksibel og kan konfigureres, så den fungerer sammen med de fleste højtalere, og så den kompenserer for dit rums særlige karakteristika. EzSet/EQ-processen registrerer automatisk kapaciteten for hver tilsluttet højtaler og optimerer AVR-enhedens ydelse med dine højtalere. Hvis du ikke kan køre EzSet/EQ-kalibrering, eller hvis du ønsker manuelt at konfigurere AVR-enheden for dine højtalere, skal du bruge skærmmenuerne "Speaker Setup" (Højtalerkonfiguration). Inden du begynder, skal du anbringe dine højtalere som forklaret i afsnittet Placering af højtalere på side 11 og slutte dem til AVR-enheden. I brugermanalen til højtalerne eller på producentens websted kan du finde specifikationerne for deres frekvensområde. Selvom du kan indstille AVR-enhedens enkelte kanalniveauer "efter gehør", vil en SPL-måler (lydtryksniveaumåler) købt i en lokal elektronikforretning sikre større nøjagtighed. Skriv konfigurationsindstillingerne ned i Tabel A3 til A12 i appendikset, så du nemt kan indtaste dem efter en nulstilling, eller hvis enheden har været uden strøm i mere end fire uger.

Trin 1 – bestem dine højtaleres delefrekvenser

Uden at bruge EzSet/EQ-processen kan AVR-enheden ikke registrere, hvor mange højtalere du har sluttet til den, og den kan heller ikke bestemme deres kapacitet. Læs de tekniske specifikationer for alle dine højtalere og find frekvensområdet, der normalt angives som et interval, f.eks. 100 Hz-20 kHz (±3 dB). Notér den laveste frekvens, som hver af dine højtalere (undtagen subwooferen) kan afspille (100 Hz i eksemplet herover), som delefrekvensen i Tabel A3 i appendikset. BEMÆRK: Denne er ikke den samme som den delefrekvens, der er anført i højtaleren specifikationer. AVR-enhedens basstyring bestemmer, hvilke højtalere der skal bruges til afspilning af lavfrekvensdelen (basdelen) af kildeprogrammet. Hvis de laveste toner sendes til små satellithøjtalere, vil det medføre dårlig lyd og måske oven i købet beskadige højtalerne. De højeste toner kan muligvis slet ikke høres gennem subwooferen. Med korrekt basstyring opdeler AVR-enheden kildesignalet ved en delefrekvens. Alle informationer over denne delefrekvens afspilles gennem dit systems højtalere, og alle informationer under denne delefrekvens afspilles gennem subwooferen. På den måde yder hver enkelt højtaler i systemet sit bedste og leverer en mere kraftfuld og behagelig lydoplevelse.

Trin 2 – mål højtalerafstandene

Ideelt set skulle alle dine højtalere placeres i en cirkel med lyttepladsen i centrum. Det kan imidlertid blive nødvendigt at placere nogle højtalere lidt længere væk fra lyttepladsen end andre. Derfor kan lyde, der bør nå samtidig frem fra forskellige højtalere, blive slørede grundet forskellige ankomsttider. Din AVR-enhed har en mulighed for afstandsjustering, der kompenserer for disse forskellige højtalerplaceringer i den virkelige verden. Mål afstanden fra hver højtaler til lyttepladsen, og skriv den ned i Tabel A4 i appendikset. Selv hvis alle dine højtalere er placeret med samme afstand fra lyttepladsen, skal du angive dine højtalerafstande som beskrevet i Angiv højtalerafstande på side 32.

Trin 3 – menuen Manual Speaker Setup (Manuel højtalerkonfiguration)

Nu er du klar til at programmere AVR-enheden. Sid på din sædvanlige lytteplads og sørg for, at der er så stille i rummet som muligt. Mens AVR-enheden og skærmen er tændt, skal du trykke på knappen OSD/Menu (Skærmbesked/menu) for at få vist menusystemet. Vælg menuen Speaker Setup (Højtalerkonfiguration) og derefter Manual Setup (Manuel konfiguration).  Hvis du allerede har kort EzSet/EQ som forklaret i Konfiguration af AVR-enheden til højtalerne på side 22, har AVR-enheden gemt resultaterne. For at finjustere EzSet/EQ-resultater eller konfigurere AVR-enheden fra bunden, skal du vælge Manual Setup (Manuel konfiguration). Skærmbilledet Manual Setup (Manuel konfiguration) vises.  BEMÆRK: Hvis du vil gemme de aktuelle indstillinger, skal du trykke på knappen Back/Exit (Tilbage/forlad). Du får de bedste resultater ved at justere undermenuerne i denne rækkefølge: Speakers (Højtalere), Crossover (Delefrekvens), Distance (Afstand) og Output Adjust (Udgangsindstilling).

Speakers (Højtalere)

Dette valg giver dig mulighed for atprogrammere den korrekte indstilling for hver højtalergruppe. Indstillingerne i denne menu påvirker den resterende højtalerkonfigurationsproces og tilgængeligheden af forskellige surround-tilstande på et givet tidspunkt. Vælg ON (Til), når højtalerne findes i systemet. Vælg OFF (Fra), hvis der ikke er installeret nogen højtalere. Indstillingen Front Left & Right (Venstre og højre front) er altid ON (Til) og kan ikke deaktiveres.  Eventuelle ændringer afspejles i det samlede antal højtalere, som vises øverst på skærmen. Kun AVR 1710/AVR 171: Indstillingen Assigned AMP indeholder fire muligheder: - Surround Back (Surround bag): Vælg muligheden Surr. Back, hvis dit primære system er et 7.1-kanals system, og du bruger venstre og højre surround-baghøjtalere. - Zone 2: Vælg muligheden Zone 2, hvis dit primære system er et 5.1-kanals system, og du ønsker at anvende Assigned Amp-højtalerudgangene til at drive højtalere i Zone 2. Under Installering af et multizonesystem på side 19 kan du finde flere oplysninger. - Front Height (Front højde): Vælg muligheden Front Height (Front højde), hvis dit primære system er et 7.1-kanals system, og du bruger fronthøjdehøjtalere med Dolby Pro Logic Ilz. - Off (Fra): Vælg Off (Fra), hvis du ikke har sluttet højtalere til Assigned Amphøjtalerudgangene. BEMÆRK: Når du indstiller Assigned AMP til "Zone 2", vil de højtalere, der er tilsluttet Assigned Amp-udgangene, ikke blive konfigureret under EzSet/EQ-processen. Konfigurer højtalerne manuelt som beskrevet nedenfor. Tryk på knappen Back/Exit (Tilbage/forlad), när du er færdig.

Dele

Når du vender tilbage til menuen Speaker Setup (Højtalerkonfiguration), skal du navigere til linjen Crossover (Delefrekvens) og trykke på OK-knappen for at få vist menuen Crossover (Delefrekvens).  AVR-enheden viser kun de højtalergrupper, du har sat til On (Til) i menuen Number of Speakers (Antal højtalere). I Tabel A3 kan du finde de delefrekvenser, som du skrev ned for dine højtalere. For hver højtalergruppe skal du vælge en af disse otte delefrekvenser: Large (Stor), 40 Hz, 50 Hz, 60 Hz, 70 Hz, 80 Hz, 90 Hz, 100 Hz, 110 Hz, 120 Hz, 140 Hz, 150 Hz, 160 Hz, 180 Hz eller 200 Hz. Hvis højtalerens delefrekvens er under 40 Hz, skal du vælge den første mulighed "Large" (Stor). Denne indstilling gælder ikke højtalerens fysiske størrelse, men dens frekvensområde, som også kaldes "full range" (fuldspektret). BEMÆRK: Hvis du sat Room EQ (Rumequalizer) til On (Til), er delefrekvenserne automatisk indstillet af AVR-enheden og kan ikke justeres. Notér indstillingerne i Tabel A6 i appendikset. Når du er færdig med indstillingerne, skal du trykke på knappen Back/Exit (Tilbage/forlad) for at vende tilbage til menuen Manual Setup (Manuel Konfiguration). Vælg menuen Speakers (Højtalere) igen og notér subwooferindstillingen: Denne indstilling afhænger af indstillingen Crossover (Delefrekvens), som du valgte for den forreste venstre og højre højtaler. \- Hvis du indstiller fronthøjtalerne til en numerisk delefrekvens, vil subwooferindstillingen altid være SUB. Alle lavfrekvensoplysninger vil altid blive sendt til subwooferen. Hvis du ikke har en subwoofer, skal du enten opgradere til fuldspektrede venstre og højre fronthøjtalere eller tilføje en subwoofer hurtigst muligt. Hvis du sætter venstre/højre fronthøjtaler til LARGE (Stor), skal du vælge en af de tre • følgende indstillinger for subwooferen: L/R+LFE: Denne indstilling sender alle lavfrekvensoplysninger til subwooferen, herunder a) oplysninger, der normalt ville blive afspillet gennem venstre og højre fronthøjtalere, og b) de specielle lavfrekvenseffekt-kanaloplysninger (LFE). OFF (Fra): Vælg denne indstilling, når der ikke bruges en subwoofer. Alle lavfrekvensoplysninger bliver sendt til venstre og højre fronthøjtalere. LFE: Denne indstilling afspiller lavfrekvensoplysninger indeholdt i venstre og højre programkanaler gennem venstre og højre fronthøjtalere og sender kun LFE-kanaloplysningerne til subwooferen.

Afstand

Som beskrevet ovenfor i trin 2, hvor du målte afstanden fra hver af dine højtalere til lyttepladsen, foretager AVR-enheden en justering, som kompenserer for de forskellige afstande, så lyden fra hver højtaler når lyttepladsen på det rette tidspunkt. Denne proces forbedrer lydens klarhed og detaljerigdom. For at vise menuen Adjust Speaker Distance (Juster højtalerafstand) skal du i menuen Manual Setup (Manuel konfiguration) flytte markøren til linjen Distance (Afstand) og trykke på OK-knappen.  Indtast den afstand fra hver højtaler til lyttepladsen, som du målte i Trin 2 og registrerede i Tabel A4 i appendikset (se side 39). Vælg en højtaler, og brug derefter venstre/højreknapperne til at ændre opmålingen. Du kan indtaste afstande mellem 0 og 30 fod (9,1 meter). Standardafstanden for alle højtalere er 10 fod (3 meter). Standardmåleenheden er fod. For at ændre enheden til meter skal du vælge linjen Unit of Measure (Måleenhed) og trykke på venstre- eller højre-knappen for at ændre indstillingen. BEMÆRK: Hvis du indstiller Assigned AMP-kanalerne til Zone 2, kan du ikke justere deres forsinkelsesindstillinger.

Trin 4 – manuel indstilling af kanallydniveauer

Ved en konventionel stereoreceiver justerer en simpel balancekontrol stereovisualiseringen ved at variere den relative lydstyrke for venstre og højre kanal. I et hjemmebiografsystem med op til syv hovedkanaler samt op til to subwoofere bliver det vanskeligere at opnå korrekt visualisering. Målet er at sikre, at hver kanal høres fra lyttepladsen med ens lydstyrke (når signaler med ens lydstyrke afspilles gennem dem). Din AVR-enheds EzSet/EQ-kalibrering kan klare denne vigtige opgave for dig – nemt og automatisk. Dog giver menuen Output Adjust (Udgangsindstilling) dig mulighed for at kalibrere niveauerne manuelt, enten ved hjælp af systemets indbyggede testtone eller under afspilning af kildemateriale. Fra menuen Manual Setup (Manuel konfiguration) skal du vælge Output Adjust (Udgangsindstilling) for at vise menuen til indstilling af højtalerlydstyrke.  Alle systemets højtalere vises med deres aktuelle niveauindstillinger. Du kan justere hver højtalers niveau mellem -10 dB og +10 dB i 1 dB-trin. Mens du foretager justeringer, kan du måle kanalniveauerne på en af følgende måder: Det bedste er at bruge en håndholdt SPL-måler sat til C-vægtningen, langsom skala. • Juster hver enkelt højtaler, så måleren læser 75 dB, när AVR-enhedens indbyggede testsignal afspilles. Efter gehør. Juster niveauet, så testtonen lyder lige høj, når den afspilles gennem • hver enkelt højtaler. Hvis du vil indstille niveauerne ved hjælp af AVR-enhedens interne testtone, skal du vælge menulinjen Test Tone (Testtone) og bruge venstre/højre-knapperne til at slå testtonen til. Vælg derefter linjen Test Tone SEQ (Testtonerække) for at vælge mellem Auto (Automatisk) og Manual (Manuel): Auto (Automatisk): Testtonen går automatisk mellem alle højtalerne som markeret af bjælken. Brug venstre/højre-knapperne til at justere niveauet for højtalerne, når testtonen stopper ved højtaleren. Brug op/ned-knapperne til at flytte fremhævningen til en anden linje. Så vil testtonen følge markeringen. Hvis du vil stoppe testtonen, skal du bruge op/ned-knapperne til at flytte markøren ud af skærmbilledets højtalerlisteområde. Manual (Manuel): Testtonen bliver på den valgte højtaler, indtil du bruger op/ned-knapperne til at flytte den til en anden højtaler. Brug venstre/højre-knapperne til at justere niveauet for den højtaler, som testtonen afspilles gennem. Hvis du bruger en ekstern kilde til at indstille lydniveauet, skal du sætte Test Tone (Testtone) til Off (Fra), bruge op/ned-knapperne til at navigere til hver enkelt højtaler og bruge venstre/højre-knapperne til at justere højtalerniveauet, mens kilden afspilles. BEMÄRK: Hvis du bruger en håndholdt SPL-måler med eksternt kildemateriale, f.eks. en testdisk eller et lydudvalg, skal du afspille den/det og justere AVR-enhedens mastervolumenkontrol, indtil måleren viser 75 dB. Juster derefter de enkelte højtalerniveauer. Output Reset (Nulstilling af udgangslydstyrke): For at nulstille alle niveauer til deres fabriksindstillinger på 0 dB, skal du rulle ned til denne linje og trykke på OK-knappen. Når du er færdig med at justere højtalerniveauerne, skal du notere indstillingerne i Tabel A3 i appendikset. Tryk derefter på knappen Back/Exit (Tilbage/forlad).

Bemærkninger om indstilling af højtalervolumen i hjemmebiografsystemer:

Mens indstilling af dit systems volumenniveauer for de enkelte højtalere er helt op til din personlige smag, er her nogle idéer, der måske kan hjælpe dig: For film- og videomusikprogrammer bør dit overordnede mål være at skabe et omsluttende, realistisk lydfelt, som trækker dig ind i filmen eller musikprogrammet uden at fjerne din opmærksomhed fra det, der sker på skærmen. Ved flerkanals musikindspilninger vil nogle musikproducere skabe et lydfelt, som • placerer musikerne hele vejen rundt om dig. Andre vil skabe et lydfelt, der placerer musikerne foran dig med mere subtil stemning i surround-højtalere (som du ville opleve det i en koncertsal). I de fleste 5.1-kanals og 7.1-kanals filmsoundtrack skal surround-højtalerne ikke • have lige så høj en lydstyrke eller være lige så aktive som fronthøjtalerne. Justering af surround-højtalerne, så de altid har lige så høj lyd som fronthøjtalerne, kunne gøre det svært at forstå dialog og ville gøre nogle lydeffekter urealistisk høje.

Bemærkninger til indstilling af subwooferens volumen:

Nogle gange er den optimale subwoofer-volumenindstilling for musik for høj til film, • mens den ideelle indstilling for film er for lav til musik. Når du indstiller subwoofer-volumen, skal du lytte til både musik og film med meget bas og finde en "mellemvej" for volumenniveauet, som fungerer for begge dele. Hvis din subwoofer altid virker for høj eller for lav, skal du muligvis placere den et andet sted. Hvis subwooferen placeres i et hjørne, vil dens baslyd altid øges, men hvis den ikke placeres i nærheden af vægge eller hjørner, vil baslyden altid reduceres.

Kun AVR 1710/AVR 171: Lytning i Zone 2

Ved at bruge multizonesystemet kan du få glæde af en spændende 5.1-kanals hjemmebiografgengivelse i det primære lytteområde, mens andre kan lytte til en helt anden kilde i et andet rum. Under Installering af et multizonesystem på side 19 kan du finde installationsoplysninger. AVR-enhedens multizonesystem opsættes og aktiveres fra Zone 2-skærmmenuen. Tryk på knappen OSD/Menu (Skærmbesked/menu), og naviger til linjen Zone 2. Tryk på OK-knappen for at få vist Zone 2-menu.  Panel Timeout (Timeout for skærmslukning): Med denne indstilling kan du indstille displayet på AVR-enhedens frontpanel til automatisk at slukke efter at have været tændt i et forudbestemt stykke tid (3-10 sekunder) hver gang, du bruger en kontrol. Indstil denne til "Off" (Fra) for at få displayet til at forblive tændt. Auto Power Off (Automatisk slukning): Denne indstilling giver dig mulighed for at indstille AVR-enheden til automatisk at slukke efter at have været i sleep-tilstand i et forudbestemt stykke tid (1-8 timer). Yderligere oplysninger kan findes under Strømindikator/tænd-sluk-knap på side 4. Den giver også AVR-enheden mulighed for automatisk at skifte til sleep-tilstand efter at have været tændt i det forudbestemte stykke tid. Bemærk, at den ikke vil gå i sleep-tilstand på denne måde, hvis et af de digitale lydstik er valgt som Audio Input (Lydindgang) for den aktive kilde. Under Kildeopsætning på side 23 kan du finde flere oplysninger. Menu Timeout (Timeout for menu): Med denne indstilling kan du indstille den tid (20-50 sekunder), et menuskæmbillede skal blive efter den sidste indstilling. Sæt denne til "Off" (Fra) for at få menuerne til at blive, indtil du trykker på knappen OSD/Menu (Skærmbesked/menu). Status Message (Statusmeddelelse): Når AVR-enheden tændes, lydstyrken justeres, kilden ændres eller der registreres en ændring i indgangssignalet, vil en statusmeddelelse blive vist på tv-skærmen. Vælg hvor længe beskeden skal være synlig, fra 2 til 10 sekunder med en standard på 3 sekunder. Vælg Off (Fra), hvis du ikke ønsker at se statusmeddelelser på tv-skærmen (de vil stadig blive vist på displayet på AVR-enhedens frontpanel). Volume Default (Lydstandard) og Default Volume Setting (Standardvolumenindstilling): Disse to indstillinger bruges sammen til at programmere lydstyrken, når du tænder for AVR-enheden. Sæt Volume Default (Lydstandard) til On (Til), og sæt derefter Default Volume Setting (Standardvolumenindstilling) til den ønskede lydstyrke, når AVR-enheden tændes. Når Volume Default er sat til Off (Fra), tændes AVR-enheden på den sidst anvendte lydindstilling fra den forrige lyttesession. HDMI Audio to TV (HDMI-lyd til tv): Denne indstilling afgør, om HDMI-lydsignaler sendes gennem HDMI Monitor Out-stikket til skærmen. Under normal brug skal denne indstilling være sat på Off (Fra), eftersom lyden bliver afspillet gennem AVR-enheden. Hvis tv'et skal bruges alene (uden hjemmebiografsystemet), skal denne indstilling sættes til On (Til). HDMI Link (HDMI-link): Denne indstilling tillader kommunikation af styringsoplysninger mellem HDMI-enhederne i dit system. Skift denne indstilling til On (Til) for at tillade styringskommunikation mellem HDMI-enheder. Skift indstillingen til Off (Fra) for at forbyde styringskommunikation. Software Update (Softwareopdatering): Hvis der udsendes en softwareopgradering til din AVR-enhed, er installationsvejledningen tilgængelig i produktsupportafsnittet på webstedet eller hos Harman Kardons kundeservice. I så fald kan du bruge denne undermenu til at installere opgraderingssoftware. VIGTIGT: Under en softwareopgradering må du ikke slukke AVR-enheden eller bruge nogen af knapperne. Hvis du gør det, kan det forårsage permanent skade på AVR-enheden.

Sleeptimer

Sleeptimeren sætter AVR-enheden til at spille i op til 90 minutter og slukker derefter automatisk enheden. Ved et tryk på knappen Sleep på fjernbetjeningen vises tidsrummet indtil slukning. Hvert ekstra tryk på Sleep-knappen øger spilletiden med 10 minutter op til et maksimum på 90 minutter. Indstillingen SLEEP OFF (Sleep fra) deaktiverer sleeptimeren. Når sleeptimeren er blevet indstillet, bliver frontpaneldisplayet automatisk dæmpet til halv lysstyrke. Hvis du trykker på Sleep-knappen, när timeren er indstillet, vises den resterende spilletid. Tryk på Sleep-knappen igen for at ændre spilletiden. Frontpanelets display vil tælle ned i de sidste 10 sekunder, før AVR-enheden skifter til Sleep-tilstand. Et tryk på en knap i løbet af denne nedtælling vil afbryde processen og deaktivere Sleep-timeren.

Nulstilling af processor

Hvis AVR-enheden opfører sig uforudsigeligt efter en spændingsbølge, skal du tage strømkablet ud i mindst 3 minutter. Sæt strømkablet i igen, og tænd AVR-enheden. Hvis dette ikke hjælper, skal du nulstille AVR-enhedens processor som beskrevet nedenfor. BEMÆRK: En nulstilling af processoren sletter alle brugerkonfigurationer, herunder højtaler- og niveauindstillinger samt tunerforudindstillinger. Efter en nulstilling skal du indtaste alle disse indstillinger igen i henhold til dine notater i arbejdsarkene i appendikset.

Sådan nulstilles AVR-enhedens processor:

1. Tryk på tænd/sluk-knappen på frontpanelet i mere end tre sekunder for at slukke for AVR-enheden (strømindikatoren bliver gul). 2. Tryk på knappen "Surround Mode Category" (Kategori for surround-tilstand), og hold den nede i mindst 5 sekunder, indtil meddelelsen RESET (Nulstil) vises på displayet på frontpanelet. BEMÄRK: Efter at have nulstillet processoren, skal du vente i mindst 1 minut, før du trykker på nogen kildevalgsknapper. Hvis AVR-enheden ikke fungerer korrekt efter nulstilling af processoren, skal du kontakte et autoriseret Harman Kardon-servicecenter for at få hjælp. Du kan finde det nærmeste autoriserede servicecenter på vores websted på www.harmankardon.com. Symptom Årsag Lösning

Enhed fungerer ikke • Ingen strøm • Kontrollér, at strønkablet er tilsluttet en fungerende		stikkontakt• Kontrollér, at der er tændt for stikkontakten
Displayet på frontpanelet lyser, men der er hverken lyd eller billede	• Diskontinuerlig indgangstilslutning• Mute-funktionen er aktiveret• Der er skruet ned for lyden	• Kontrollér, at alle indgangs- og højtalertilslutninger er foretaget korrekt• Tryk på Mute-knappen• Skru op for lyden
Ingen lyd fra højtalere • Forstærkeren er i beskyttelsestilstand grundet en mulig kortslutning• Forstærkeren er i beskyttelsestilstand grundet interne problemer		• Kontrollér alle højtalerledninger ved tilslutninger til højtalerne og AVR-enheden for krydsede ledninger• Kontakt dit lokale Harman Kardon-servicecenter
Ingen lyd fra center- eller surround-højtalere • Forkert surround-tilstand• Programmaterialet er monofonisk• Forkert højtalerkonfiguration• Programmaterialet er stereo		• Vælg en anden surround-tilstand end stereo• Monoprogrammer indeholder ikke surround-information• Kontrollér højtalerkonfigurationen i opsætningsmenuen• Surround-dekoderen kan muligvis ikke skabe center-eller surround-kanalinformation fra ikke-kodede programmer
Enheden reagerer ikke på fjernbetjeningskommandoer • Svage batterier i fjernbetjeningen• Fjernbetjeningssensoren er blokeret		• Skift batterier i fjernbetjeningen• Kontrollér, at der ikke er forhindringer mellem AVR-enhedens fjernbetjeningssensor på frontpanelet og fjernbetjeningen
Periodisk summen i tuner	• Lokal interferens	• Flyt AVR-enheden eller antennen væk fra computere, lysstofrør, motorer eller andre elektriske apparater
(Kun AVR 1710/AVR 171): Indstillingerne for surround-baghøjtalerne kan ikke åbnes, og testtonen spiller ikke gennem surround-baghøjtalerne	• Multizonebrug er valgt/Assigned AMP-kanalerne er blevet tildelt Zone 2	• Brug højtalerkonfigurationsmenuen til at flytte Assigned AMP-kanalen til venstre og højre surround-bagkanal
Fjernbetjeningens programmeringstilstand kan ikke aktiveres	• Kildevalgsknappen holdes ikke nede i mindst 3 sekunder	• Sørg for at holde kildevalgsknappen nede i mindst 3 sekunder
Fjernbetjeningens knapper lyser, men AVR-enheden reagerer ikke	• Fjernbetjeningen er i Zone 2-tilstand • Tryk på Zone	2-knappen (knappen lyser ikke, når fjernbetjeningen er i Zone 1-styringstilstand).
Kan ikke oprette netværksforbindelse • Netværksprogrammering af AVR-enheden kræver genstart		• Sluk for AVR-enheden og tænd den derefter igen

Yderligere oplysninger om fejlfinding af mulige problemer med din AVR-enhed og installationsrelaterede problemer kan findes på listen med "Ofte stillede spørgsmål", som findes i produktsupportsektionen på vores websted: www.harmankardon.com

Specifikationer

Lydsektion

Stereoeffekt: AVR 1710/AVR 171: 100W pr. kanal, tokanaler ved 6/8 ohm, 1 kHz, <0,9 % THDAVR 1610/AVR 161: 85W pr. kanal, tokanaler ved 6/8 ohm, 1 kHz, <0,9 % THD
Flerkanals ydelse: AVR 1710/AVR 171: 100W pr. kanal, tokanaler ved 6/8 ohm, 1 kHz, <0,9 % THDAVR 1610/AVR 161: 85W pr. kanal, tokanaler ved 6/8 ohm, 1 kHz, <0,9 % THD
Indgangsfølsomhed/impedans: 250 mV/27 kohm
Signal-støj-forhold (IHF-A): 100 dB
Adskillelse af nabokanaler isurroundsystem:	Dolby Pro Logic/DPLII: 40 DBolby Digital: 55 DBTS: 55 dB
Frekvensgang (ved 1 W): 10 Hz – 130 kHz (+0 dB/-3 dB)
Høj spidsstrøms-formåen (HCC):	±40 ampere (AVR 1710/AVR 171), ±29 ampere (AVR 1610/AVR 161)
TIM (transient-intermodulations-forvrængning):	Ikke målelig
Ændringshastighed for spænding: 40 V/μsec

FM-tunersektion

Frekvensområde: 87,5-108,0 MHz

Brugbar følsomhed IHF: 1,3 μV/13,2 dBf

Signal-støj-forhold (mono/stereo): 70 dB/68 dB

Forvrængning (mono/stereo): 0,2 %/0,3 %

Stereoadskillelse: 40 dB ved 1 kHz

Selektivitet (±400kHz): 70 dB

Billedafvisning: 80 dB

IF-undertrykkelse: 80 dB

AM-tunersektion

Frekvensområde: 520-1710 kHz (AVR 1710/AVR 1610)
	522-1620 kHz (AVR 170/AVR 160)
Signal-støj-forhold:	38 dB
Brugbar følsomhed (sløjfe):	500 μV
Forvrængning (1 kHz, 50 % mod.):	1,0 %
Selektivitet (±10kHz):	30 dB

Bluetooth-sektion

Frekvensområde: 2402 MHz-2480 MHz
Sendereffekt:	0-4 dBm
Modulation:	GFSK, /4 -DQPSK, 8-DPSK
Funktioner:	Afspilning af lydstream, understøtterBluetooth 3.0, A2DP v1.2, AVRCP v1.4

Videosektion

Tv-format:	NTSC (AVR 1710/AVR 1610),PAL (AVR 171/AVR 161)
Indgangsniveau/impedans:	1 Vp-p/75 ohm
Udgangsniveau/impedans:	1 Vp-p/75 ohm
Skærmfrekvensområde (komposit video):	10 Hz - 8 MHz (-3 dB)
HDMI:	HDMI 1.4 med 4k x 2k bypass

Generelle specifikationer

Strømforsyningskrav:	120 V AC/60 Hz (AVR 1710/AVR 1610),220 V – 240 V AC/50 Hz – 60 Hz (AVR 171/AVR 161)
Strømforbrug:	< 0.5 W (standby),510 W maksimalt (AVR 1710/AVR 171),450 W maksimalt (AVR 1610/AVR 161)
Dimensioner (B x H x D):	17-5/16" x 4-3/4" x 11-3/16"(440 mm x 121mm x 300mm)
Vægt	(AVR 1710/AVR 171): 5,1 kg (11 pund)(AVR 1610/AVR 161): 4,6 kg (10 pund)

Dybdemål inkluderer drejeknapper, trykknapper og tilslutningsterminaler. Højdemål inkluderer fødder og chassis.

Appendiks – standardindstillinger, arbejdsark, fjernbetjeningsproduktkoder

Tabel A1 – anbefalede kildekomponenttilslutninger

Enhedstype AVR-kilde		Digital lyd-tilslutning	Analog lydtilslutning	Billed-tilslutninger
Roku Streaming Stick eller anden bærbar enhed, HDMI-kompatibel enhed	MHL (AVR 1710/AVR 171/AVR 1610/AVR 161)	HDMI 1/MHL Analog 1 eller 2 HDMI	1/MHL
DVD Audio/Video, SACD, Blu-ray Disc, HD-DVD-afspiller	Disc (Disk) HDMI 2 Analog 1 eller 2	HDMI 2
Kabel-tv, satellit-tv, HDTV eller anden enhed, der udsender tv-programmer	Cable/Sat (Kabel/satellit) HDMI 3	Analog 1 eller 2 HDMI 3
DVR- eller set-top-boks STB HDMI	4 Analog 1 eller 2 HDMI 4
Videospilkonsol Game (Spil) HDMI	5 Analog 1 eller 2 HDMI 5
Enhver lyd- eller video-enhed, fx cd-afspiller, videokamera, kassettebändoptager	Aux Coaxial eller Optical Analog 1 eller 2			Composite Video 1 eller 2 (bruges ikke til enheder, der udelukkende afspiller lyd)
En afspilningsenhed med kun lyd (fx CD-afspiller, kassettebändoptager)	Audio (Lyd)	Coaxial eller Optical Analog 1 eller 2	Ingen
iPod, iPhone, iPad eller USB-memory stick	USB/iPod	USB	Ikke tilgængelig Ikke tilgængelig

Tabel A2 – standarder for højtaler-/kanalindstillinger

	Standardindstillinger	Dine indstillinger Position 1	Dine indstillinger Position 2
Venstre/højre fronthøjtaler TIL
Centerhøjtaler TIL
Venstre/højre surroundhøjtaler TIL
Venstre/højre surround-baghøjtalere (kun AVR 1710/AVR 171)	FRA
Subwoofer TIL
Venstre/højre fronthøjtaleres delefrekvens 100 Hz
Centerhøjtaler's delefrekvens 100 Hz
Venstre/højre surroundhøjtaleres delefrekvens 100 Hz
Delefrekvens for venstre/højre surround-baghøjtalere eller venstre/højre fronthøjdehøjtalere (kun AVR 1710/AVR 171)	100 Hz
Subwoofertilstand (hvis fronthøjtalerne indstilles til Large (Stor))	L/R + LFE
Front venstre lydniveau 0 dB
Center lydniveau 0 dB
Front højre lydniveau 0 dB
Surround højre lydniveau 0 dB
Lydniveau for højre surround-baghøjtaler/højre fronthøjdehøjtaler (kun AVR 1710/AVR 171)	0 dB
Lydniveau for venstre surround-baghøjtaler/venstre fronthøjdehøjtaler (kun AVR 1710/AVR 171)	0 dB
Surround venstre lydniveau 0 dB
Subwooferlydniveau 0 dB

Tabel A3 – standarder for forsinkelsesindstillinger

Højtalerposition	Afstand fra højtalertil lytteplads	DineforsinkelsesindstillingerPosition 1	DineforsinkelsesindstillingerPosition 2
Venstre front	3 meter (10 fod)
Center	3 meter (10 fod)
Højre front	3 meter (10 fod)
Højre surround	3 meter (10 fod)
Venstre surround	3 meter (10 fod)
Surround bag højre/front højde højre	3 meter (10 fod)
Surround bag venstre/Front højde venstre	3 meter (10 fod)
Subwoofer	3 meter (10 fod)

Tabel A4 – kildeindstillinger

	Kabel/satellit	Disk	MHL	Radio	TV	Netværk / ITuner	SpUSEUX STB Lyd Bluetooth
Tilknyttet enhed USB											Ikke tilgængelig
Surround-tilstand
Videoindgang				Ikke tilgængelig	Ikke tilgængelig	Ikke tilgængelig	Ikke tilgængelig				Ikke tilgængelig
Lydindgang Radio HDMI	ARC USB	Netværk									Bluetooth
Nattilstand				Ikke tilgængelig		Ikke tilgængelig	Ikke tilgængelig				Ikke tilgængelig
Justering af læbesynkronisering				Ikke tilgængelig		Ikke tilgængelig	Ikke tilgængelig				Ikke tilgængelig
Skift navn				Ikke tilgængelig	Ikke tilgængelig	Ikke tilgængelig	Ikke tilgængelig				Ikke tilgængelig
Zone 2-indgang				Ikke tilgængelig		Ikke tilgængelig	Ikke tilgængelig				Ikke tilgængelig
Bas
Diskant

Tabel A5 – HARMAN NSP-indstillinger Standardindstillinger Dine indstillinger

Stage Width (Scenebredde) 45
Stage Depth (Scenedybde)	30

Tabel A6 – Indstillinger for Dolby Pro Logic II Music Standardindstillinger Dine indstillinger

Centerbredde	3
Mål	0
Panorama	Off (Fra)

Tabel A7 – fjernbetjeningskoder Kildeindgang Enhedstype (hvis ændret) Produktmærke og kodetal

Cable/Sat (Kabel/satellit)
Disc (Disk)
TV
Game (Spil)
AUX

Tabel A8 – systemindstillinger Funktion Standard Dine indstillinger

Panel Timeout (Timeout for skærmslukning) Off (Fra)
Auto Power Off (Automatisk slukning) 8 timer
Menu Timeout (Timeout for menu) 20 sekunder
Status Message (Statusmeddelelse) 5 sekunder
Volume Default (Lydstandard) Off (Fra)
Standardvolumenindstilling -25 dB
HDMI Audio to TV (HDMI-lyd til tv) Off (Fra)
HDMI Link (HDMI-link) Off (Fra)

Tabel A9 – Zone 2-indstillinger Kildeindgang Standard Dine indstillinger

Status	Off (Fra)
Kilde	Kabel/satellit
Lydstyrke	-25 dB
Assigned AMP	Surround bag

Tabel A10 – surround-tilstande Surround-tilstand Beskrivelse Indgående bitstream eller signal

Dolby Digital Har op til	fem separate hovedlydkanaler og en dedikeret lavfrekvenseffektkanal (LFE).	· Dolby Digital 1/0/.0 eller .1, 2/0/.0 eller .1, 3/0/.0 eller .1, 2/1/.0 eller .1, 2/2/.0 eller .1, 3/2/.0 eller .1· Dolby Digital EX (afspillet som 5.1)· Dolby Digital Plus afkodet og leveret via koaksial eller optisk tilslutning
Dolby Digital EX En udvidelse af Dolby Digital 5.1, der tilføjer en surround-bagkanal, der kan spilles igennem en eller to surround-baghøjtalere. Kan vælges manuelt, når der registreres en ikke-EX Dolby Digital-stream.		· Dolby Digital EX· Dolby Digital 2/2/.0 eller .1, 3/2/.0 eller .1
Dolby Digital Plus Dolby Digital Plus er en forbedret udgave af Dolby Digital, der er kodet mere effektivt og har kapacitet til yderligere diskrete kanaler og til streaming af lyd fra internettet – alt sammen med forbedret lydkvalitet. Kildemateriale kan leveres via en HDMI-tilslutning eller afkodes til Dolby Digital eller PCM og overføres via koaksial eller optisk digital lyd.		· Dolby Digital Plus via HDMI-tilslutning (kildeenhed afkoder til Dolby Digital, når der anvendes en koaksial eller optisk tilslutning)
Dolby TrueHD Dolby TrueHD er en udvidelse af MLP LosslessTM-lyd, samme format som bruges på dvd-lyd-diske. Dolby TrueHD tilføjer funktionerne fra Dolby Digital, f.eks. nattilstandsindstillinger, mens der leveres fuldt tabsfri lyd, som er en ægte gengivelse af masterstudieindspilninger.		· Blu-ray Disc eller HD-DVD kodet med Dolby TrueHD, leveret via HDMI
Dolby Digital Stereo	Leverer et tokanals downmix af Dolby Digital-materiale.	· Dolby Digital 1/0/.0 eller .1, 2/0/.0 eller .1, 3/0/.0 eller .1, 2/1/.0 eller .1, 2/2/.0 eller .1, 3/2/.0 eller .1· Dolby Digital EX
Dolby Pro Logic II Mode Group	Analog dekoder, som får fem fuldspektrede, diskrete hovedlydkanaler fra matrix-surround-kodede eller tokanals analoge kilder. Fire varianter er tilgængelige.	Se nedenfor
Dolby Pro Logic II Movie	Variant af Dolby Pro Logic II, som er optimeret til film og tv-programmer.	· Dolby Digital 2.0 eller 2.1· Analog (tokanals)· Tuner· PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic II Music	Variant af Dolby Pro Logic II, som er optimeret til musiksamlinger. Tillader justering af lydbilledepræsentationen i tre dimensioner:· Center Width (Centerbredde, justerer bredden for vokalområde)· Dimension (Mål, justerer dybden for område)· Panorama (justerer den omsluttende surround-effekt)	· Dolby Digital 2.0 eller 2.1· Analog (tokanals)· Tuner· PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic Variant	af Dolby Pro Logic II, som lægger vægt på brugen af surround-kanalerne og subwooferen for at opnå total fordybelse i videospiloplevelsen.	· Dolby Digital 2.0 eller 2.1· Analog (tokanals)· Tuner· PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic II Game	Original version af Dolby Pro Logic, som førte et monosignal med information under 7 kHz til surround-kanalerne.	· Dolby Digital 2.0 eller 2.1· Analog (tokanals)· Tuner· PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic Iix-tilstandsgruppe (kun AVR 1710/AVR 171)	En udvidelse af Dolby Pro Logic II, der tilføjer en surround-bagkanal, der kan spilles igennem en eller to surround-baghøjtalere. Dolby Pro Logic Iix-tilstandene kan vælges ikke bare med Dolby Digital-bitstreams, men takket være AVR-enhedens post-processor kan de også bruges med visse DTS-bitstreams til at tilføje en surroundkanal til 5.1-tilstandene.	Se nedenfor

Tabel A10 – surround-tilstande – fortsat Surround-tilstand Beskrivelse Indgående bitstream eller signal

Dolby Pro Logic Music(kun AVR 1710/AVR 171)	Denne tilstand ligner Dolby Pro Logic II Movie, men med en yderligere surround-bagkanal.	• Dolby Digital 2/0/.0 eller .1, 2/2/.0 eller .1, 3/2/.0 eller .1, EX• Analog (tokanals)• Tuner• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic Music(kun AVR 1710/AVR 171)	Denne tilstand ligner Dolby Pro Logic II Music og indeholder mulighed for justering af centerbredde, mål og panorama. Dolby Pro Logic Ilx Music tilføjer en surround-bagkanal.	• Dolby Digital 2/0/.0 eller .1, 2/2/.0 eller .1, 3/2/.0 eller .1, EX• Analog (tokanals)• Tuner• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic Ilx Game(kun AVR 1710/AVR 171)	Denne tilstand ligner Dolby Pro Logic II Game, men drager yderligere fordel af en surround-bagkanal.	• Dolby Digital 2/0/.0 eller .1• Analog (tokanals)• Tuner• PCM (32 kHz, 44,1 kHz eller 48 kHz)
Dolby Pro Logic Ilz(kun AVR 1710/AVR 171)	En udvidelse af Dolby Pro Logic II, der tilføjer venstre og højre fronthøjdekanaler, der spilles igennem to fronthøjdehøjtalere, der er monteret over og på ydersiden af venstre og højre fronthøjtalere.	• Dolby Digital 2/0/.0 eller .1, 2/2/.0 eller .1, 3/2/.0 eller .1, EX• Analog (tokanals)• Tuner• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Virtuel højtaler Simulerer	5.1-kanaler, når der kun er to højtalere, eller der ønskes et mere omsluttende lydfelt.	• Dolby Digital• Analog (tokanals)• Tuner• PCM (32 kHz, 44,1 kHz eller 48 kHz)
DTS Digital DTS Digital	bruger en anden kodnings-/afkodningsmetode end Dolby Digital og tilbyder også op til fem diskrete hovedkanaler samt en LFE-kanal.	• DTS 1/0/.0 eller .1, 2/0/.0 eller .1, 3/0/.0 eller .1, 3/1/.0 eller .1, 2/2/.0 eller .1, 3/2/.0 eller .1• DTS-ES Matrix (afspillet som 5.1)• DTS-ES Discrete (afspillet som 5.1)
DTS-HD DTS-HD er et	nyt højdefinitionslydformat, som supplerer højdefinitionsbilledet på Blu-ray Disc- og HD-DVD-diske. Det overføres ved hjælp af en DTS-kerne med overførsler i høj opløsning. Selv når der kun ønskes DTS 5.1-surroundsound (eller kun dette er tilgængeligt, hvis multizonesystemet er i brug), kan den højere kapacitet på diskene med høj opløsning levere DTS ved dobbelt bithastighed i forhold til den hastighed, der bruges på DVD-Video-diske.	• Blu-ray Disc- eller HD-DVD-diske kodet med DTS-HD-tilstande, leveret via HDMI-tilslutning
DTS-HD Master Audio	DTS-HD Master Audio-teknologien leverer bit-for-bit-gengivelser af masterstudieindspilningen med op til 7.1 kanaler og giver en fantastisk nøjagtig præstation.	• Blu-ray Disc- eller HD-DVD-diske kodet med DTS-HD Master Audio-teknologi, leveret via HDMI-tilslutning
DTS-ES Matrix DTS Extended Surround tilføjer en enkelt surround-bagkanal til digital DTS 5.1-surroundsound. Matrix-versionen inkluderer information fra surround-bagkanalen, som er "matrix-tildeit" i venstre og højre (side-) surroundkanaler for at være kompatibel med 5.1-kanals systemer.		• DTS-ES Matrix
DTS-ES Discrete DTS-ES Discrete er endnu en Extended Surround-tilstand, der tilføjer en surround-bagkanal, men disse oplysninger kodes direkte på disken og udledes ikke af oplysningerne i surroundkanalerne.		• DTS-ES Discrete
DTS Stereo Leverer et	tokanals downmix af DTS Digital-materiale eller giver en matrix-kodet surround-oplevelse.	• DTS 1/0/.0 eller .1, 2/0/.0 eller .1, 3/0/.0 eller .1, 3/1/.0 eller .1, 2/2/.0 eller .1, 3/2/.0 eller .1• DTS 96/24• DTS-ES Matrix• DTS-ES Discrete

Tabel A10 – surround-tilstande – fortsat Surround-tilstand Beskrivelse Indgående bitstream eller signal

DTS Neo:6 tilstandsgruppe	DTS Neo:6 analogbehandling er tilgængelig med DTS- og DTS 96/24-signaler og tokanals analoge signaler eller PCM-signaler og skaber en 3 -, 5- eller 6-kanals gengivelse.	Se nedenfor
DTS Neo:6 Cinema	Afhængig af antallet af højtalere i dit system kan du vælge indstillinger med 3, 5 eller 6 kanaler, forbedret til film- eller videopræsentationer.	• DTS 2/2/.0 eller .1, 3/2/.0 eller .1• DTS 96/24• Analog (tokanals)• PCM (32 kHz, 44,1 kHz eller 48 kHz)
DTS Neo:6 Music	Findes kun i 5 og 6 kanaler og skaber en surroundgengivelse, der er velegnet til musikoptagelser.	• DTS 2/2/.0 eller .1, 3/2/.0 eller .1• DTS 96/24• Analog (tokanals)• PCM (32 kHz, 44,1 kHz eller 48 kHz)
HARMAN NSP NSP er	en proprietær HARMAN-teknologi og anvender avancerede digital behandling til at skabe en ægte tredimensionel lydoplevelse med naturlig lyd ud fra konventionelle 2-kanals stereokilder såsom cd'er og stereoudsendelser. HARMAN NSP bevarer optagelsens oprindelige klangfarve og rumlige balance og skaber et simuleret lytterum, der automatisk tilpasser sig den type program, du lytter til. Du kan justere størrelsen af det simulerede rum og hvor aggressivt, NSP automatisk justerer det simulerede rum, så det passer til programmaterialet.	• Analog (tokanals)• Tuner• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
5-Channel Stereo (2-kanals stereo)	Praktisk ved fester, fordi venstre og højre kanalinformation afspilles via både front- og surround-højtalere på hver side, mens centerhøjtaleren afspiller et samlet monomiks.	• Analog (tokanals)• Tuner• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
7-kanals stereo (kun AVR 1710/ AVR 171)	Udvider 5-kanals stereogengivelsen til at omfatte surround-bagkanalerne.	• Analog (tokanals)• Tuner• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
2-Channel Stereo (2-kanals stereo)	Deaktiverer al surround-behandling og afspiller et rent tokanals signal eller et downmix af et flerkanals signal. Signalet er digitaliseret, og basadministrationsindstillinger anvendes, hvilket gør den passende, når der bruges en subwoofer.	• Analog (tokanals, DSP-downmix tilgængeligt til flerkanals)• Tuner• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

 Se de nummererede knapper, när du bruger funktionslisten i tabel A11. Tabel A11 – funktionsliste for fjernbetjening Appendiks

Nr.	Knapnavn AVR		Radio		NETWORK/vTUNER	Blu-ray/DVD TV	Medieserver USBDM21000
			FM AM
01	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed
02	Sluk AVR-enhed	Sluk AVR-enhed	Sluk AVR-enhed	Sluk AVR-enhed	Sluk AVR-enhed	Sluk AVR-enhed	Sluk AVR-enhed	Sluk AVR-enhed	Sluk AVR-enhed
03*	Zone 2 Zone 2 skift	Zone 2 skift Zone 2 skift	Zone 2 skift Zone 2 skift	Zone 2 skift Zone 2 skift	Zone 2 skift Zone 2 skift
04	Mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mate AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-muteAVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-Meade AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-muteAvr-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-mute AVR-	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed	Tænd AVR-enhed
06	STB	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
07	TV	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
08	Disk	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
09	MHL	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
10	Aux	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
11	Lyd	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
12	Spil	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
13	AVR	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
14	USB	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
15	Netværk	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
16	Radio	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
17	Surround-tilstande	Surround-tilstande	Surround-tilstande	Surround-tilstande	Surround-tilstande	Surround-tilstande	Surround-tilstande	Surround-tilstande	Surround-tilstande	Surround-tilstande
18	Skærmbesked/Menu	Menu	Start	Menu	Menu	Menu		Menu	Menu
19	Op	Op	Op	Op	Op	Op		Op	Op
20	Venstre	Venstre	Venstre	Venstre	Venstre	Venstre		Venstre	Venstre
21	OK	OK	Vælg	Vælg	Opsætning	Vælg		Vælg	Opsætning
22	Højre	Højre	Højre	Højre	Højre	Højre		Højre	Højre
23	Ned	Ned	Ned	Ned	Ned	Ned		Ned	Ned
24	Tilbage/Forlad	Spring over	Ryd	Afslut/annuller	Afslut	Afslut		Annuller	Afslut
25	Hjem MHL Hjem
26	1	1	1	1	1	1	1	1	1
27	2	2	2	2	2	2	2	2	2
28	3	3	3	3	3	3	3	3	3
29	4	4	4	4	4	4	4	4	4
30	5	5	5	5	5	5	5	5	5
31	6	6	6	6	6	6	6	6	6
32	7	7	7	7	7	7	7	7	7
33	8	8	8	8	8	8	8	8	8
34	Ryd		Ryd		Ryd	Afslut		Ryd	Ryd
35	9	9	9	9	9	9	9	9	9
36	0	0	0	0	0	0	0	0	0
37	Test
38	Lydstyrke op	Lydstyrke op	Lydstyrke op	Lydstyrke op	Lydstyrke op	Lydstyrke op	Lydstyrke op	Lydstyrke op	Lydstyrke op
39	Forsinkelse
40	Sleep	Sleep	Sleep	Sleep	Sleep	Sleep	Sleep	Sleep	Sleep
41	Kanal/Tuner op	Skift kanal op	Scan opad	Skift kanal op	Skift side op	Skift kanal op	(+10)	Skift kanal op	Skift side op
42	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned
43	Info/Indstilling	Valg	Valg	Valg	Valg				Valg
44	Lysdæmper
45	Kanal/Tuner ned	Skift kanal ned	Scan ned	Skift kanal ned	Skift side ned	Skift kanal ned	Spring disk over	Skift kanal ned	Skift side ned
46	Scanforudindstillinger
47	Direkte
48	Hukommelse	Favorit				Gentag/live-tv
49	RDS
50	Forrige		Langsommere	Tilbage	Forrige	Bladr nedad	Spring nedad	Scan ned	Forrige
51	Spot tilbage◀◀		Forrige	Spot tilbage◀◀	Spot tilbage◀◀	Spot tilbage◀◀	Søg bagud	Spot tilbage◀◀	Spot tilbage◀◀
52	Spot frem▶▶	Spot frem▶▶	Næste	Spot frem▶▶	Spot frem▶▶	Spot frem▶▶	Søg fremad	Spot frem▶▶	Spot frem▶▶
53	Næste		Langsomt op	Spil igen	Næste	Bladr opad	Spring opad	Scan opad	Næste
54	Topmenu
55	Stop		Stop	Stop	Stop	Stop	Stop	Stop	Stop
56	Spil▶/Pause		Spil▶/Pause	Spil▶/Pause	Spil▶/Pause	Spil▶/Pause	Spil▶/Pause	Spil▶/Pause	Spil▶/Pause
57	Forrige Kanal			Forrige Kanal

\* Kun AVR 1710/AVR 171. Tabel A11 – funktionsliste for fjernbetjening - fortsat

Nr.	Knapnavn Kabe/satellit Spil			DVR AUX
				HDTV PVD TIVO CD VCR
01	Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed Tænd AVR-enhhed
02	Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed Sluk AVR-enhhed
03*	Zone 2	Zone 2 skift	Zone 2 skift	Zone 2 skift	Zone 2 skift	Zone 2 skift	Zone 2 skift	Zone 2 skift
04	Mute	AVR-mute	AVR-mute	AVR-mute	AVR-mute	AVR-mute	AVR-mute	AVR-mute
05	Kabel/satellit	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
06	STB	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
07	TV	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
08	Disk	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
09	MHL	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
10	Aux	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
11	Lyd	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
12	Spil	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
13	AVR	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
14	USB	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
15	Netværk	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
16	Radio	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang	Vælg indgang
17	Surround-tilstande	Surround-tilstande	Surround-tilstande	Surround-tilstande	Surround-tilstande	Surround-tilstande	Surround-tilstande	Surround-tilstande
18	Skærmbesked/Menu	Menu	Start	Menu	Menu	Menu		Menu
19	Op	Op	Op	Op	Op	Op		Op
20	Venstre	Venstre	Venstre	Venstre	Venstre	Venstre		Venstre
21	OK	OK	Vælg	Vælg	Opsætning	Vælg		Vælg
22	Højre	Højre	Højre	Højre	Højre	Højre		Højre
23	Ned	Ned	Ned	Ned	Ned	Ned		Ned
24	Tilbage/Forlad	Spring over	Ryd	Afslut/annuller	Afslut	Afslut		Annuller
25	Hjem
26	1	1	1	1	1	1	1	1
27	2	2	2	2	2	2	2	2
28	3	3	3	3	3	3	3	3
29	4	4	4	4	4	4	4	4
30	5	5	5	5	5	5	5	5
31	6	6	6	6	6	6	6	6
32	7	7	7	7	7	7	7	7
33	8	8	8	8	8	8	8	8
34	Ryd		Ryd		Ryd	Afslut		Ryd
35	9	9	9	9	9	9	9	9
36	0	0	0	0	0	0	0	0
37	Test
38	Lydstyrke op	Lydstyrke op	Lydstyrke op	Lydstyrke op	Lydstyrke op	Lydstyrke op	Lydstyrke op	Lydstyrke op
39	Forsinkelse
40	Sleep	Sleep	Sleep	Sleep	Sleep	Sleep	Sleep	Sleep
41	Kanal/Tuner op	Skift kanal op	Scan opad	Skift kanal op	Skift side op	Skift kanal op	(+10)	Skift kanal op
42	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned	Lydstyrke ned
43	Info/Indstilling
44	Lysdæmper
45	Kanal/Tuner ned	Skift kanal ned	Scan ned	Skift kanal ned	Skift side ned	Skift kanal ned	Spring disk over	Skift kanal ned
46	Scan forudindstillinger
47 Direkte
48	Hukommelse	Favorit				Gentag/live-tv
49	RDS
50	Forrige		Langsommere	Tilbage	Forrige	Bladr nedad	Spring nedad	Scan ned
51	Spol tilbage ◀◀		Forrige	Spol tilbage ◀◀	Spol tilbage ◀◀	Spol tilbage ◀◀	Søg bagud Spol tilbage ◀◀
52	Spol frem ►►	Spol frem ►►	Næste	Spol frem ►►	Spol frem ►►	Spol frem ►►	Søg fremad	Spol frem ►►
53	Næste		Langsomt op	Spil igen	Næste	Bladr opad	Spring opad	Scan opad
54 Topmenu
55	Stop		Stop	Stop	Stop	Stop	Stop	Stop
56	Spil ►/Pause		Spil ►/Pause Spil	►/Pause	Spil ►/Pause	Spil ►/Pause	Spil ►/Pause	Spil ►/Pause
57	Forrige Kanal			Forrige Kanal

\* Kun AVR 1710/AVR 171. Se tabel A12 til A22, når du programmerer dine komponenters koder ind i fjernbetjeningen. Tabel A12 – fjernbetjeningsproduktkoder: TV Tv-producent/mærke Konfigurationskodetal

ADMIRAL 192
ANAM 045 106 109 112 122
AOC 037 122 123 128
AUDIOVOX 012
BLAUPUNKT 084
BROKSONIC 205 206
CITIZEN 045 123 128 132
CONTEC 045
CRAIG 045 157 158 159
CROWN 045 132
CURTIS MATHES 123 128 132
DAEWOO	045 087 102 105 106 108 111 114 116 119 127 128 132
DAYTRON 128 132
DYNATECH 063
DYNEX 014
ELECTROHOME	115 132
EMERSON	045 123 128 132 139 157 158 159 162 205
FUJITSU 041 042
FUNAI	045
FUTURETECH	045
GE	029 087 121 123 128 133 145 159 163
GRUNDIG 193
HALL MARK 128
HARMAN KARDON	201
HITACHI	123 128 132 144 147
HYTEK	016
INKEL	120
JC PENNEY	115 123 128 132 145
JENSEN	019
JVC	079 087 134
KEC	045
KLH	006
KTV	045 123 132 162
LG/GOLDSTAR	002 013 101 110 122 128 132
LLOYTRON	172 173
LODGENET	069
LXI 077	145 148
MAGNAVOX	030 040 123 128 132 145 148
MARANTZ	115 123 148
MEMOREX	069 128
METZ	084
MGA	115 123 128
MITSUBISHI	077 115 123 128 160 167 168
MTC	175 176
NATIONAL	148 177 179 180 181 182
NEC	010 115 121 123 125
OLEVIA	007

Tv-producent/mærke Konfigurationskodetal

OPTONICA 077
ORION	207 208 209 210 211
PANASONIC	087 148 169
PHILCO	045 115 123 128 132 148
PHILIPS 033 034 035 036 123 128 132 145 148
PIONEER	024 123 128
POLAROID 003 004 005 006	043
PORTLAND	128 132
PROSCAN	133
PROTON	008 059 122 128 132 165
QUASAR 032 087
RADIO SHACK	045 128 132 180 196 197
RCA	021 115 123 128 133 145 161 163
REALISTIC 045 167 196
RUNCO	044 046 152 153
SAMPO	059 123 128
SAMSUNG 020 022 124 128	132 145
SANYO	026 054
SCOTT 045 128 132
SEARS	128 132 145
SHARP 077 128 132
SIEMENS	084
SIGNATURE	069
SONY	028 031 117 130 136 194 212
SOUNDESIGN	045 128
SYLVANIA 025 123 128 145	148
SYMPHONIC 184
TANDY	077
TATUNG	063
TECHNICS	181
TECHWOOD	128
TEKNIKA	045 069 115 123 128 132
TELERENT 069
TERA	156
THOMSON	190 191
TIVO	051 052 og se Tabel A22
TMK	128
TOSHIBA	063 129 202
TOTEVISION 132
VIDEO CONCEPTS	160
VIDTECH	128
VIEWSONIC	011 038 039 047
VIZIO	001 002
WARDS	069 128 132 148
WESTINGHOUSE	017 018 023
YAMAHA	123 128
YORK	128
ZENITH	069 090

Tabel A13 – fjernbetjeningsproduktkoder: AUX-HDTV Tv-producent/mærke Konfigurationskodetal

APEX 614 616
DISH NETWORK 612
LG 604
MAGNAVOX 607 608 609 610 611
MOTOROLA 605
RCA 601 612
SAMSUNG 603
TATUNG 618
TIVO Se Tabel A22
ZENITH 602 606 619

Tabel A14 – fjernbetjeningsproduktkoder: AUX-VCR

VCR-producent/-mærke	Konfigurationskodetal
AIWA 340
AKAI 348 408 409 426
AUDIO DYNAMICS 318 348
BROKSONIC	410 447
CANON 435 440
CAPEHART	394
CITIZEN 434
CRAIG	345 416
DAEWOO	317 394 404
DAYTRON	394
DBX 318 348
DYNATECH	340
EMERSON	313 340 342 410 412
FISHER 317
FUNAI	340
GE 376 395 424
HARMAN KARDON	302 303 318 349
HITACHI 340 348
JC PENNEY	318 345
JENSEN	348
JVC	318 348 411 432
KENWOOD	320 348
LG/GOLDSTAR	318 407
LLOYD	340
LXI	320 340
MAGNAVOX 340
MARANTZ	318
MEMOREX	317 320 340 352 353 354 376 442
MGA	349
MITSUBISHI	349 431
MULTITECH 340

VCR-producent/-mærke Konfigurationskodetal

NAD	439
NATIONAL	440
NEC 318 348
NORDMENDE	348
OPTIMUS	459
ORION	447
PANASONIC	425 450 467 472
PHILCO	340
PHILIPS	340 375
PORTLAND	394
PULSAR	376
QUASAR	301 425
RADIO SHACK	355 434 440 442 458 459
RCA 395 424 425 457 472
REALISTIC 317 320 340 345	459
SAMSUNG 345 351 395 405	409
SANSUI	348 416 447
SANYO	317 320
SCOTT	410 412
SEARS	317 320
SHARP	429 456
SONY	380 429
SOUNDESIGN	340
SYLVANIA	340
SYMPHONIC	340
TANDY	317 340
TEAC 340 348
TEKNIKA	340
THOMAS 340
TIVO Se Tabel A22
TMK 313
TOSHIBA	412 455
TOTEVISION	345
UNITECH	345
VECTOR RESEARCH	318
VIDEO CONCEPTS	318 340
VIDEOSONIC	345
WARDS	340 345 412
YAMAHA	318 340 348
ZENITH 340 350 376 383

Tabel A15 – fjernbetjeningsproduktkoder: AUX-CD Cd-producent/-mærke Konfigurationskodetal

ADCOM 063 069
AIWA 072 111 118 156 170
AKAI 050 177 184
AUDIO TECHNICA 053
AUDIOACCESS 125
AUDIOFILE 211
BSR 044
CALIFORNIA AUDIO 109
CAPETRONIC 070
CARRERA 087
CARVER 136 140 141 143 144 145 185 186
CASIO 117 166
CLARINETTE 166
DENON	187 188 213
EMERSON	052 093 108
FISHER	055 095
FUNAI	126
GE	164
HAITAI	099 214
HARMAN KARDON	001 002 025 054 190
HITACHI	093
INKEL	216
JC PENNEY	098 147
JENSEN 153
JVC	176 195 196
KENWOOD 030 062 078 079	148 151 176 178 181
LG/GOLDSTAR	016 087
LOTTE	108
LUXMAN	077 102
LXI	164
MAGNAVOX	039 113
MARANTZ	058 084 191 192 193
MCINTOSH	194
MCS 080 098
MITSUMI	152
MODULAIRE	166
NAD	013 074 197 198
NAKAMICHI	199 200 201
NEC 069
NIKKO	053 055
ONKYO	037 038 045 046 171 175 202 203
OPTIMUS	065 089 091 092 099 104 212
PANASONIC	075 109 119 158 183 204
PHILIPS 039 138 149 209
PIONEER	071 094 100 112 123 131 161 162 215
PROTON	210
RADIO SHACK	126 166 213

Cd-producent/-mærke Konfigurationskodetal

RCA 024 081 093 150
REALISTIC	058 093 095 104 105 108 164 166
SANSUI	047 081 134 157 172
SANYO	033 082 095
SCOTT	108
SHARP	058 105 114 151 159 167 180 181
SHERWOOD	003 041 058 105 133
SONY	103 115 116 118 132 139 163 205 206 207 208 212 217
SOUNDSTREAM	124
SYMPHONIC	059 110
TAEKWANG	177
TEAC 011 058 085 086 106	107 110 121 137 146 154
THETA DIGITAL	039
TOSHIBA	013 074 097 151 155 173
VECTOR RESEARCH	087
VICTOR	120 130
WARDS	095
YAMAHA	019 031 053 061 135 169
YORK	166

Tabel A16 – fjernbetjeningsproduktkoder: Dvd

Dvd-producent/mærke	Konfigurationskodetal
APEX DIGITAL	061
DENON	019 020 051
GE	003 004
HARMAN KARDON	001 002 032
JVC	006
LG/GOLDSTAR	005 010 055 064 066
MAGNAVOX	056
MARANTZ	059
MITSUBISHI	023
NAD	062
ONKYO	009 048
PANASONIC	008 024 030 044
PHILIPS 016 056
PIONEER	018 027 041 065
PROCEED 060
PROSCAN	003 004
RCA 003 004
SAMSUNG	017 053 054
SHARP	028
SONY	011 012 015 043 045
THOMSON 003 004
TOSHIBA	009 058 067
YAMAHA	030 063
ZENITH	005 055 064

Tabel A17 – fjernbetjeningsproduktkoder: SAT

Satellitmodtagerproducent/mærke	Konfigurationskodetal
BIRDVIEW 425
CHANNEL MASTER 320 321 325 361
CHAPARRAL 315 316 451
CITOH 360
DIRECTV 309 310 314
DISH NETWORK 364
DRAKE 313 317 318 413 481
DX ANTENNA 331 352 379 483
ECHOSTAR 364 395 397 452 453 463 477 478 484 485
ELECTRO HOME 392
FUJITSU 324 329 334
GENERAL INSTRUMENT 303 31 1 323 365 403 454 468 474
HITACHI 304 455
HOUSTON TRACKER	463
HUGHES 305 306 437 489
JANIEL	366
JERROLD	454 468 484
LEGEND	453
MACOM	317 365 369 370 371
MAGNAVOX	461 473
MEMOREX	453
MITSUBISHI	307
MOTOROLA	312 319
NEXTWAVE	423
NORSAT 373
OPTIMUS	466
PACE	328 487
PANASONIC	353 366 457 469
PANSAT 420
PERSONAL CABLE	418
PHILIPS	375
PICO	407
PRESIDENT	381 404
RCA	301 358 439 458 465 490
REALISTIC	349 480
SAMSUNG	322 326 442
SATELLITE SERVICE CO	335 388
SCIENTIFIC ATLANTA	339 356
SONY	362 405
STAR CHOICE DBS	459
STARCAST	347
SUPER GUIDE	327 423
TELECOM	330 333 390 391 393 409
TOSHIBA	302 426 460 461 462 470
UNIDEN	323 332 348 349 350 351 354 355 381 383 389 403 466 479 480
ZENITH	359 384 385 387 394 419 488

Tabel A18 – fjernbetjeningsproduktkoder: Spil

Spillekonsolproducent/-mærke	Konfigurationskodetal
Microsoft (XBOX, XBOX 360)	001 003
NYKO (PS3)	005
SONY (PS2, PS3)	002 004

Tabel A19 – fjernbetjeningsproduktkoder: Kabel-tv

Kabel-tv-producent/-mærke	Konfigurationskodetal
ABC	001 011
ALLEGRO	111
AMERICAST	212
ARCHER	112
BELCOR	113
CABLE STAR	033 113
CITIZEN	111
COMCAST 007
DIGI LINK	114
EAGLE 186
EASTERN	066 070
EMERSON 112
GENERAL INSTRUMENT	001 011 017 096 097 210
GC ELECTRONICS	113
GEMINI	032 060
HAMLIN 056 099 100 101 117 175 208
HITACHI	001 188
JASCO 111
JERROLD	001 002 011 017 073 096 097 162 188 210
LINSAY	118
MACOM 191
MAGNAVOX	017 019 068
MOVIETIME	035 039
NSC 035 190
OAK	197 220
PACE	179
PANASONIC	053 176 177 189 214
PANTHER	114
PHILIPS	013 019 020 085 090
PIONEER	001 041 119 171 209 215 216
RADIO SHACK 111 112 213
RCA	053 214
RECOTON	116
REGAL	056 099 100 101 208
REMBRANT	032
SAMSUNG 003 072 186
SCIENTIFIC ATLANTA	183 203 221 222
SEAM	121
SIGNATURE 001 188
SPRUCER	053 081 177 189

Tabel A19 – fjernbetjeningsproduktkoder: Kabel-tv – fortsat

Kabel-tv-producent/-mærke	Konfigurationskodetal
STARCOM 002 011 163
STARGATE 120
TANDY	024
TELECAPATION	028
TEXSCAN 036
TFC	122
TIVO	029 030 og se Tabel A22
TOCOM	170 205
UNITED CABLE	011
UNIVERSAL	033 034 039 042 113
VIDEOWAY 124 211
VIEWSTAR	019 025 053 086 089 190
ZENITH	065 125 211 219

Tabel A20 – fjernbetjeningsproduktkoder: Medieserver

Producent/-mærke Konfigurationskodetal
APPLE	008 009
BEYOND	003
ESCIENT (FIREBALL)	004 005 006 007
HARMAN KARDON	001 002
LOGITECH 012
MICROSOFT	003
NAIM	011
REQUEST	010
SONOS	013

Tabel A21 – fjernbetjeningsproduktkoder: AUX-kabel/SAT-optager (PVR)

Producent/-mærke Konfigurationskodetal
DAEWOO	701 704
ECHOSTAR	714 715 716
EXPRESSVU	714
HUGHES	717 727
HYUNDAI	718
PANASONIC	710 723
PHILIPS	711 717 724 727
PROSCAN	719
RCA	719 727
REPLAYTV	708 710 712 725 726
SONICBLUE	710 712
SONY	707 713 720 721 722 723 724

Tabel A22 – fjernbetjeningsproduktkoder: AUX- TiVo

Producent/-mærke Konfigurationskodetal
COMCAST TIVO 808
COX TIVO 808
DIRECTV TIVO 806
HUMAX TIVO 803
Nero LiquidTV TIVO 805
PIONEER TIVO 801
TIVO HD XL DVR 807
TIVO HD DVR 804
TIVO SERIES2" DT DVR 802
TOSHIBA TIVO 803


HARMAN

HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329, USA © 2013 HARMAN International Industries, Incorporated. Alle rettigheder forbeholdes. Harman Kardon er et varemærke tilhørende HARMAN International Industries, Incorporated, registreret i USA og/eller andre lande. EzSet/EQ er et varemærke tilhørende HARMAN International Industries, Incorporated. Bluetooth®-ordmærket og -logoerne er registrerede varemærker tilhørende Bluetooth SIG, Inc., og enhver brug af sådanne mærker af Harman International Industries, Incorporated, sker på licens. Andre varemærker og handelsnavne tilhører deres respektive ejere. Apple, AirPlay, iPhone, iPod og iTunes er varemærker tilhørende Apple Inc., som er registreret i USA og andre lande. Blu-ray Disc er et varemærke tilhørende Blu-ray Disc Association. CEA er et registreret varemærke tilhørende Consumer Electronics Association. DLNA®, DLNA-logoet og DLNA CERTIFIED® er varemærker, servicemærker eller certificeringsmærker tilhørende Digital Living Network Alliance. Fremstillet med licens fra Dolby Laboratories. Dolby, Pro Logic og det dobbelte D-symbol er varemærker tilhørende Dolby Laboratories. MLP Lossless er et varemærke tilhørende Dolby Laboratories. Fremstillet under licens under USA-patentnumrene 5,956,674, 5,974,380, 6,226,616, 6,487,535, 7,212,827, 7,333,929, 7,392,195, 7,272,567 og andre USA-patenter og verdensomspændende patenter, der er udstedt eller under behandling. DTS-HD, symbolet og DTS-HD sammen med symbolet er registrerede varemærker, og DTS-HD Master Audio er et varemærke tilhørende DTS, Inc. Produktet inkluderer software. © DTS, Inc. Alle rettigheder forbeholdt. HDMI, HDMI-logoet og High-Definition Multimedia Interface er registrerede varemærker tilhørende HDMI Licensing LLC i USA og andre lande. Intel er et registreret varemærke tilhørende Intel Corporation. iOS er et registreret varemærke tilhørende Cisco Systems, Inc., og/eller dets associerede selskaber i USA og visse andre lande. Roku er et registreret varemærke tilhørende Roku, Inc. Roku Streaming Stick er et varemærke tilhørende Roku, Inc. Alle rettigheder forbeholdt. TiVo er et registreret varemærke tilhørende TiVo Inc. Series2 er et varemærke tilhørende TiVo, Inc. Windows Media er et registreret varemærke tilhørende Microsoft Corporation i USA og/eller andre lande. Funktioner, specifikationer og udseende kan ændres uden varsel. Varenr. HKP5094 Rev. A
