BRUGSANVISNING PEKS 1600 D4 PARKSIDE

Oversættelse af den originale brugsanvisning

GB MT

Electric Chainsaw

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

4. Velsnede (B) (Fig. O)

Funktionsbeskrivelse...... 216

Sikkerhedsanvisninger.... 217

Sikkerhedsanvisningernes betydning.... 217

Billedtegn og symboler.... 217

Generelle advarsler for elværktøjer.....218

Sikkerhedsanvisninger til kædesave....220

Yderligere sikkerhedsanvisninger...... 221

Årsager til tilbageslag og hvordan de forebygges....221

Restrisici.... 222

Forberedelse....222

Sikkerhedsanordninger....222

Montering....222

Montering af savkæde og sværd.....222

Spænd savkæden....223

Drift....223

Før ibrugtagning....223

Tænd og sluk.... 224

Savteknikker 224

Bortskaffelse/miljøbeskyttelse......230

Service.... 231

Garanti....231

Reparationsservice.... 232

Oversættelse af den originale EU-overensstemmelseserklæringen.....233

Eksploderet tegning....239

Indledning

Tillykke med købet af din nye elkædesav (herefter apparatet eller elværktøjet).

Med købet har du besluttet dig for et første-klasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst. Dermed er produktets funktionsevne sikret.

Det kan ikke udelukkes, at der i nogle tilfælde befinder sig restmængder af smøremidler på eller i apparatet. Dette er ikke en mangel eller en defekt og ingen anledning til bekymring.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Produktet er udelukkende beregnet til følgende anvendelse:

- Savning af træ

Apparatet er ikke beregnet til andre anvendelsesformer. Dette inkluderer f.eks. skæring i murværk, plastik, sten, metal, fødevarer eller træ, der indeholder fremmedlegemer (f.eks. søm eller skruer).

Apparatet må kun anvendes af voksne. Unge over 16 år må kun anvende apparatet under opsyn.

Kædesaven må kun anvendes af én person. Brugeren skal bære personlige værnemidler (PV). Kædesaven skal holdes med højre hånd i det bageste håndtag, og med venstre hånd i det forreste håndtag.

Inden brugen af apparatet skal brugeren ha- ve læst og forstået alle anvisninger og in- struktioner i betjeningsvejledningen.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom.

Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for ska- der, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

• Elektrisk kædesav
• Sværd
• Savkæde
  • Kædehjulsafdækning
• Olieflaske (180 ml Bio-savkædeolie)
• Kædebeskyttelse
  • original brugsanvisning

Oversigt

Afbildninger af apparatet finder du på den forreste og bageste udfoldningsside.

Fig. A

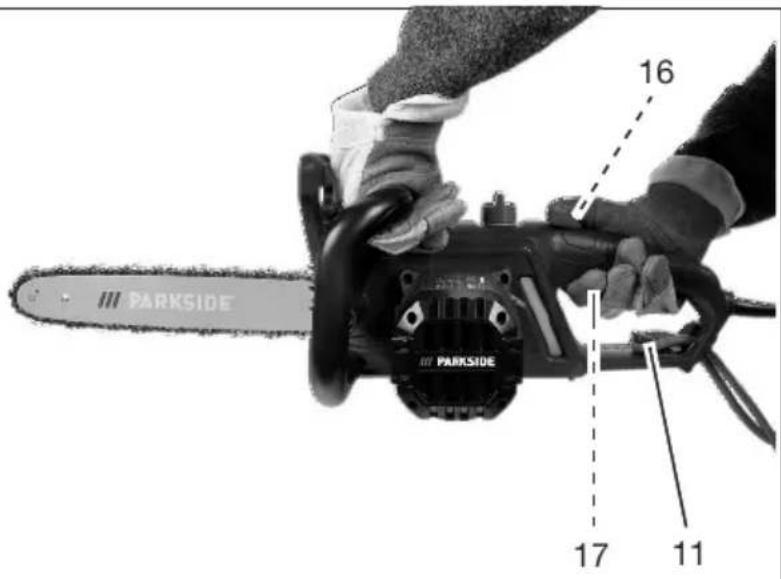

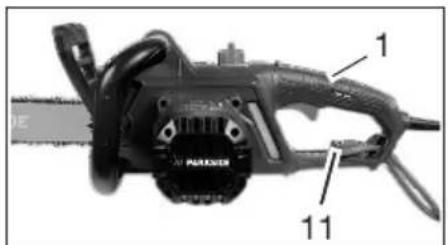

1 Bageste håndtag
2 Tankdæksel (Kædeolie)

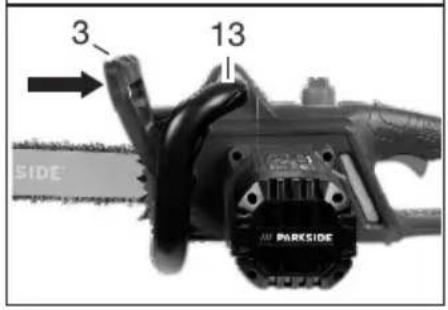

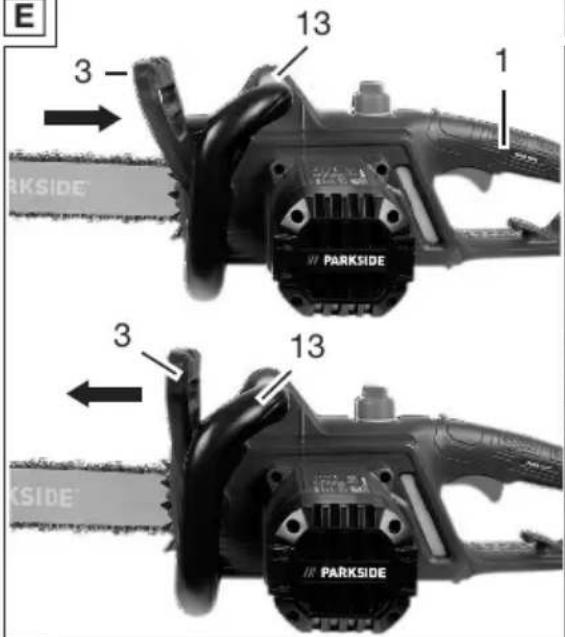

3 Kædebremsehåndtag/forreste håndbeskyttelse
4 Sværd
5 Savkæde
6 Afbøjningsstjerne
7 Vingemøtrik (Kædehjulsafdækning)
8 Kædehjulsafdækning
9 Kædespændeskrue

14 Sigtelinje/Fælderetningsviser

15 Elmotor

16 Startspærre

17 Tænd-/sluk-kontakt

18 Kædefangbolt (ikke synligt)

19 Barkstøtte

20 Kædebeskyttelse

21 Olieflaske

Fig. C

22 Oliestandsvisning

23 Minimusmarkering "MIN" (Oliestandsvisning)

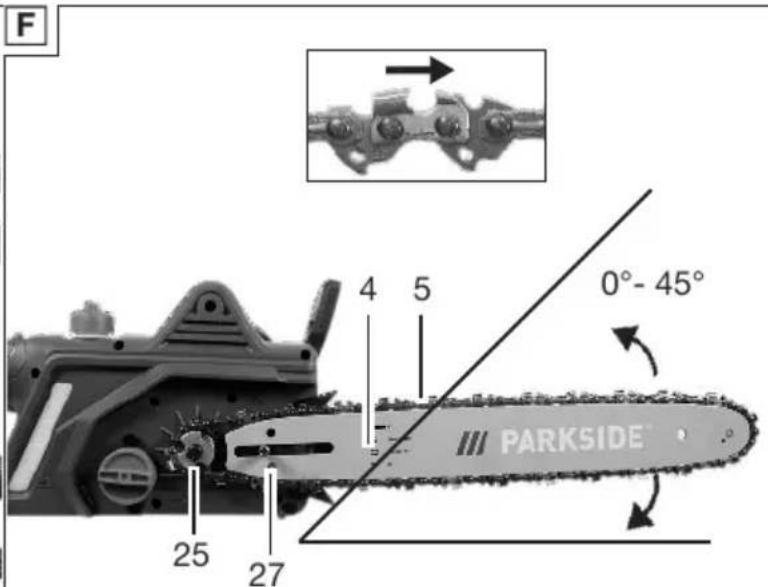

Fig. F

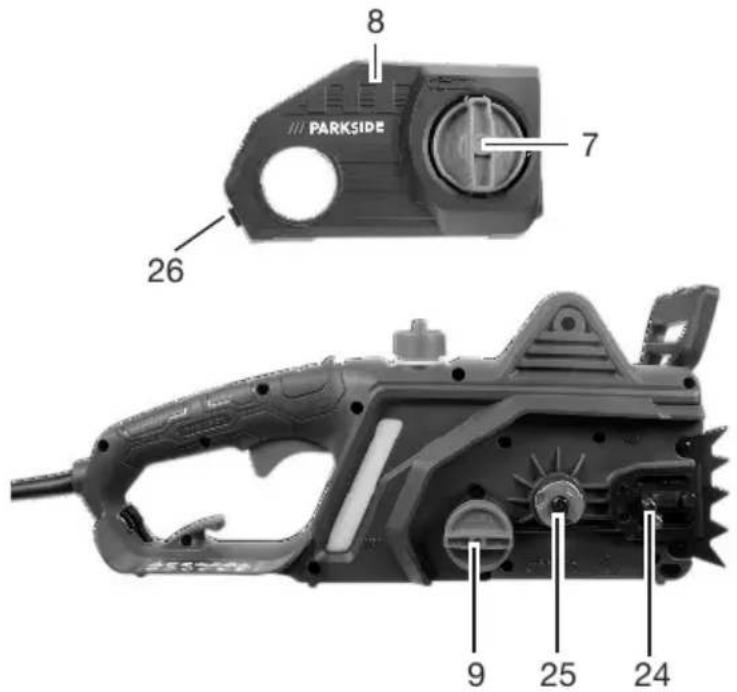

24 Sværdbolt

25 Kædehjul
26 Fremspring (Kædehjulsafdækning)
27 Kædespændestift

Fig. H

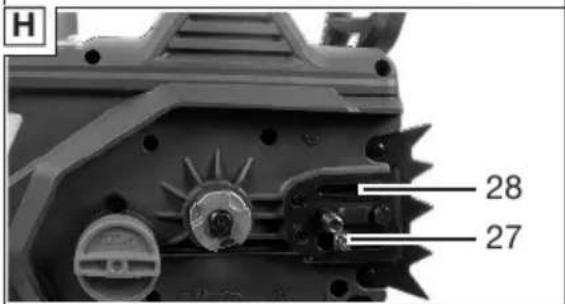

28 Oliepassage

Fig. R

29 Nøglehulsboring

Funktionsbeskrivelse

Kædesaven er udstyret med en elmotor. Den roterende savkæde føres via et sværd (styreskinne). Kædesaven er udstyret med en quick stop kædebremse. En olieautomatik sørger for kontinuerlig kædesmøring. Kædesaven er derudover udstyret med et kædehurtigspændingssystem. For at beskytte brugeren er apparatet udstyret med forskellige beskyttelsesanordninger. I det følgende beskrives betjeningsdelenes funktion.

Tekniske data

Elektrisk kædesav ...... PEKS 1600 D4

Mærkespænding U .....230-240 V\~, 50 Hz

Nominelt effektoptag P ....1600 W

Beskyttelsesklasse ..... □ II (dobbelt isolering)

Beskyttelsesgrad IPX0

Kædehastighed v 0 ....14,5 m/s Vægt

- med sværd og savkæde 4,5 kg

- uden sværd og savkæde 3,8 kg

Tankindhold 265 cm ^3

Savkæde ...... HY52DL

-Kædedeling 9,53 mm ( 38 )

-Drivledtal 52

-Drivledstykkelse 1,3 mm

Sværd ...... HY14-52-507P (14")

-Sværdtype 14"

-Sværdlængde 41,5 cm (415 mm)

-Skærelængde ....34 cm (340 mm)

Kædehjuldeling .....9,53 mm ( 38 ")

-Antal tænder (kædehjul) 6

Lydtrykniveau ( L_pA ) ..... 82,9 dB; K_pA=3 dB Lydeffektniveau ( L_WA )

- garanteret 105 dB

- målt ......102,9 dB; K_WA=2,35 dB

Vibration ( a_h )

- Forreste håndtag ..... 2,55 m/s ^2 ; K=1,5 m/s ^2

- Bageste håndtag .....4,78 m/s ^2 ; K=1,5 m/s ^2

Henvisninger til strømforsyning

Dette apparat er kun beregnet til brug i rum, der har en driftsstrømkapacitet på mindst 100 A pr. fase ved overførselspunktet (husforbindelse). Brugeren skal sikre sig, at apparatet kun bruges med en egnet strømtilslutning. Indhent evt. oplysninger fra den ansvarlige energileverandør, om der er tilstrækkelig strømkapacitet til apparatet.

Bemærkninger til støj- og vibrations- værdier

Støj- og vibrationsværdier er målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.

De angivne samlede vibrationsværdier og de angivne samlede støjemissionsværdier er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer. De angivne samlede vibrationsværdier og de angivne samlede støjemissionsværdier kan også anvendes til en foreløbig vurdering af belastningen.

▲ ADVARSEL! Vibrations- og støjemissioner kan under brugen af elværktøjet afviige fra de angivne værdier afhængigt af måden, som elværktøjet anvendes på, særligt arbejdsemnetypen, der bearbejdes. Det er nødvendigt at fastsætte sikkerhedsforanstaltninger til beskyttelse af brugeren, som er baseret på en vurdering af vibrationsbelastningen under de faktiske brugsbetingelser. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket og tider, hvor det er tændt, men kører uden belastning).

Sikkerhedsanvisninger

Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.

⚠ ADVARSEL! En kædesav er et farligt apparat, der, hvis det anvendes forkert eller skødesløst, kan forårsage alvorlige og endda dødelige skader. Vær derfor altid opmærksom på følgende sikkerhedsanvisninger for egen og andres sikkerheds skyld, og spørg en fagmand til råds, hvis du er i tvivl om noget.

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.
⚠ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.
▲ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser.

BEMÆRK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler

Billedsymboler på apparatet

BEMÆRK! Gør dig fortrolig med alle betjenningselementer, inden du påbegynder arbejdet. ∅v dig i at håndtere kædesaven, og få en fagperson til at forklare funktionen, virke-måden og savteknikker.

BEMÆRK! Savkæden roterer ikke, när kædebremsen er låst. Løsn kædebremsen ved at trække kædebremsehåndtaget mod det forreste håndtag.

OBS!

Læs betjeningsvejledningen

Bær høreværn

Bær øjenbeskyttelse

Brug hovedbeskyttelse

Bær sikkerhedssko med fast sål!

Bær beskyttelsesbeklædning

Arbejd altid med begge hænder!

Det er forbudt at anvende apparatet i regnvejr eller fugtige omgivelser.

OBS! Tilbageslag - Vær opmærksom på, at apparatet kan slå tilbage under brugen.

Træk straks stikket ud, hvis strømledningen er beskadiget, filtret eller skåret over.

Garanteret lydeffektniveau LWA i dB(A)

Minimusmarkering "MIN" af olie-standsvisning

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Billedsymbol under kædehjulsafdækningen

Vær opmærksom på savkædens løberetning. OBS! Læs betjeningsvejledningen.

Savkædens løberetning

Billedsymbol på kædehjulsafdækningen

Savkædens løberetning

Billedsymbol på sværdet

Sværdtype

Rillebredde

Kædedeling

Antal af drivled

Billedsymbol på håndtaget til kædebremsen

Kædebremse: SLUK

Kædebremse: TÆND

Billedsymbol på kædespændeskruen

løsne

spænde

Billedsymbol på vingemøtrikken (kædehjulsafdækningen)

ÅBN

LUKKET

Billedtegn på olieflasken

Opbevares utilgængeligt for børn

Generelle advarsler for elværktøjer

ADVARSEL! Læs alle sikkerhedsadvarsler, anvisninger, illustrationer og specifikationer, der følger med dette elværktøj. Hvis ikke alle nedenstående instruktioner følges, kan der opstå elektrisk stød, brand og/eller alvorlige kvæstelser. Gem alle advarsler og anvisninger til fremtidig brug. Begrebet "elværktøj" i advarslerne refererer til dit lysnettilsluttede (kabelforbundne) elværktøj eller batteridrevne (kabelfrie) elværktøj.

1. SIKKERHED PÅ ARBEJDSOMRÅDET

a) Hold arbejdsområdet rent og godt op- lyst. Rodede eller mørke områder er en kilde til ulykker.

b) Betjen ikke elværktøjer i eksplosive omgivelser, f.eks. i nærheden af antændelige væsker, gasser eller støv. Elværktøjer frembringer gnister, der kan antænde støv eller dampe.

c) Hold børn og omkringstående personer på afstand, når elværktøjet er i brug. Forstyrrelser kan medføre tab af kontrol.

a) Stik på elværktøjet skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Anvend ikke adapterstik i forbindelse med jordforbundne elværktøjer. Når stikket ikke er modificeret og stikkontakten passer, reduceres risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Udsæt ikke elværktøjet for regn eller våde forhold. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære eller trække elværktøjet eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når elværktøjet anvendes udenfor, skal der benyttes en forlængerledning, der er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge elværktøjet i et fugtigt område, skal der anvendes en fejlstrømsafbryder (RCD). Brug af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3. PERSONSIKKERHED

a) Vær opmærksom, overvej dine handlinger, og brug din sunde fornuft, når du betjener et elværktøj. Anvend ikke elværktøjet, hvis du er træt eller påvirket af stoffer, alkohol eller medikamenter. Et øjebliks uopmærksomhed under brugen af elværktøjet kan medføre alvorlige personskader.

b) Anvend personlige værnemidler. Bær altid øjenværn. Beskyttelsesudstyr som f.eks. en støvmaske, skridsikre sko, beskyttelseshjelm eller høreværn, der an-

c) Undgå utilsigtet start. Sørg for, at kontakten står i off-stilling, inden du forbinder værktøjet til strømkilden og/eller batteripakken eller tager det op eller bærer det. Hvis man bærer elværktøjet med fingeren på kontakten eller sætter strøm til et elværktøj med tændt kontakt, er der risiko for ulykker.

d) En eventuel indstillingsnøgle eller skruenøgle skal fjernes, inden der tændes for elværktøjet. En skruenøgle eller en nøgle, der er fastgjort på en roterende del af elværktøjet, kan medføre personskade.

e) Ræk ikke for højt op med værktøjet. Sørg altid for godt fodfæste og god balance. Så har du bedre kontrol over el-værktøjet i uventede situationer.

f) Sørg for passende beklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.

g) Hvis der er installeret anordninger til tilslutning af støvudsugnings- og opsamlingsanlæg, skal det sikres, at disse er tilsluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.

h) Fortrolighed, du opnår ved hyppig brug af værktøjet, må ikke få dig til at se stort på og ignorere sikkerhedsprincipperne for værktøjet. En uforsigtig handling kan forårsage alvorlig skade i løbet af en brøkdel af et sekund.

4. BRUG OG PLEJE AF ELVÆRKT∅JET

a) Pres ikke elværktøjet. Benyt det rigtige elværktøj til det pågældende anvendelsesformål. Med det rigtige elværktøj udføres arbejdet bedre og mere sikkert med den hastighed, som værktøjet er konstrueret til.

b) Anvend ikke elværktøjet, hvis kontakten ikke tænder og slukker for det. Et elværktøj, der ikke kan styres med kontakten, er farligt og skal repareres.

c) Adskil stikket fra strømkilden og/eller fjern batteripakken fra elværktøjet (hvis den kan tages af), før du foretager indstillinger, skifter tilbehør eller

opbevarer elværktøjet. Sådanne forebyggende sikkerhedsforanstaltninger reducerer risikoen for, at elværktøjet starter ved et uheld.

d) Opbevar det ubenyttede elværktøj uden for børns rækkevidde, og lad ikke personer, der ikke er fortrolige med elværktøjet eller denne vejledning, betjene elværktøjet. Elværktøjer er farlige, hvis de anvendes af uerfarne brugere.

e) Vedligehold elværktøj og tilbehør. Kontrollér, om bevægelige dele er fejljusteret eller binder, om dele er gået i stykker, eller om andre forhold kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug Mange ulykker skyldes dårligt vedligeholdte elværktøjer.

f) Hold skæreværktøjer skarpe og rene. Godt vedligeholdte skæreværktøjer med skarpe skærekanter har mindre tendens til at binde og er nemmere at kontrollere.

g) Anvend elværktøjet, tilbehøret og værktøjsbits etc. i overensstemmelse med denne vejledning, idet du tager hensyn til arbejdsforholdene og det pågældende arbejde, der skal udføres. Hvis elværktøjet anvendes til andre end de tilsigtede formål, kan der opstå farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Glatte håndtag og gribeflader forhindrer sikker håndtering af og kontrol over værktøjet i uventede situationer.

5. VEDLIGEHOLDELSE

a) Få dit elværktøj vedligeholdt af kvalificerede reparatører, der udelukkende anvender identiske reservedele. Derved opretholdes sikkerheden for elværktøjet.

Sikkerhedsanvisninger til kædesave

a) Hold alle kropsdele væk fra savkæden, når saven er i drift. Kontrollér, før saven startes, at savkæden ikke er i berøring med noget. Ved arbejde med en kædesav kan et øjebliks uopmærksomhed medføre, at savkæden får fat i tøj eller kropsdele.

b) Hold altid fast i kædesaven med den højre hånd på det bagerste greb og den venstre hånd på det forreste greb. Holder man fast i kædesaven omvendt,

øges risikoen for personskader, hvorfor det ikke er tilladt.

c) Hold kun kædesaven fast i de isolerede gribeflader, da savkæden kan ramme skjulte strømledninger. Savkædens kontakt med en spændingsførende ledning kan også sætte metalliske produktdele under spænding og medføre elektrisk stød.

d) Bær øjenværn. Yderligere beskyttelsesudstyr til ører, hoved, hænder, ben og fødder anbefales. Passende beskyttelsesbeklædning reducerer risikoen for kvæstelser på grund af omkringflyvende spåner og tilfældig berøring af savkæden.

e) Arbejd aldrig med kædesaven oppe i et træ, på en stige, på et tag eller en ustabil ståflade. Ved sådan en drift er der risiko for alvorlig tilskadekomst.

f) Sørg altid for at stå sikkert, og brug kun kædesaven, når du kan stå på et fast, sikkert og plant underlag. Glatte underlag eller ustabile ståflader kan betyde, at man mister balancen eller mister kontrollen over kædesaven.

g) Skæres en gren, der er i spænd, skal man forvente, at den vil springe tilbage. Når spændingen i træfibrene frigøres, kan grenen ramme brugeren, og/eller brugeren kan miste kontrollen over kædesaven.

h) Vær derfor særligt forsigtig ved savning af krat og unge træer. Det tynde materiale kan sætte sig fast i savkæden og slå ind imod dig, eller du kan miste balancen.

i) Bær kædesaven i det forreste greb i slukket tilstand, savkæden skal vende væk fra kroppen. Ved transport eller opbevaring af kædesaven skal beskyttelsesafdækningen altid være påsat. Forsigtig håndtering af kædesaven reducerer risikoen for en utilsigtet berøring med den kørende savkæde.

j) Følg anvisningerne til smøring, kædespænding og udskiftning af styreskinnen og kæden. En forkert spændt eller smurt kæde kan enten knække eller øge risikoen for tilbageslag.

k) Sav kun i træ. Brug ikke kædesaven til arbejdsopgaver, som den ikke er beregnet til. Eksempel: Brug ikke kædesaven til at save i metal, plast, murværk og byggematerialer, som ikke er af træ. Anvendes kædesaven til ikke-for-

målsbestemte opgaver, kan det føre til farlige situationer.

l) Prøv ikke på at fælde et træ, inden du forstår de risici, der er forbundet med dette arbejde, og hvordan du undgår dem. Brugeren og andre personer kan pådrage sig alvorlige kvæstelser på grund af et træ der vælter.

Yderligere sikkerhedsanvisninger

• ADVARSEL! Dette elværktøj danner et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder påvirke aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller dødelige kvæstelser, anbefaler vi, at personer med medicinske implantater spørger deres læge og producenten af det medicinske implantat til råds, før de påbegynder arbejdet med elværktøjet.
• Læg tilslutningsledningen på en sådan måde, at den under savningen ikke vikles ind i grene eller lignende.
• Brug en fejlstrømsafbryder (Residual Current Device) med en udløsestrøm på 30 mA eller mindre.
• Anvend kun godkendte strømledninger af typen H07RN-F, som er maksimalt 75 m lang, og som er beregnet til anvendelse udendørs. Strømledningens trådgennemsnit skal mindst være 2,5 mm ^2 . En kabeltromle skal altid rulles helt af inden brug. Kontrollér strømledningen for skader.
• Følg vedligeholdelses-, kontrol- og serviceanvisningerne i denne betjeningsvejledning nøje. Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes af vores service-center, såfremt in tet andet er oplyst i betjeningsvejledningen.
• Kædesaven må ikke bruges uden smøring. Brug kun de anbefalede smøremidler.
• Det anbefales, at en førstegangsbruger øver sig i at skære i rundtømmer på en savbuk eller et stativ.
• Hvis elværktøjets tilslutningsledning er beskadiget, skal den udskiftes med en specielt forberedt tilslutningsledning, som kan bestilles hos kundeserviceorganisationen.

- Hvis det bliver nødvendigt at udskifte tilslutningsledningen, anbefaler vi, at udskiftningen foretages af producenten eller producentens repræsentant (f.eks. et autoriseret specialværksted, kundeservice etc.).

Årsager til tilbageslag og hvordan de forebygges

• Tilbageslag sker, hvis spidsen af sværdet rører ved en genstand, eller hvis træet trækker sig sammen og klemmer savkæden i et snit (Fig. b).
• I nogle tilfælde kan kontakt med spidsen udløse en pludselig modsatrettet reaktion, der slår sværdet op og bagover mod operatøren (Fig. a).
• Hvis savkæden klemmes fast langs den øverste del af sværdet, kan det skubbe sværdet kraftigt tilbage mod operatøren.
• Begge reaktioner kan føre til, at du mister kontrollen over kædesaven, hvilket kan resultere i alvorlige personskader. Stol ikke udelukkende på det sikkerhedsudstyr, der er monteret i kædesaven. Som bruger af en kædesav bør du træffe forskellige foranstaltninger for at forhindre ulykker og tilskadekomst.

Tilbageslag forårsages af forkert brug af kædesaven og/eller ukorrekte driftsprocedurer eller betingelser, og kan undgås ved at træffe passende forholdsregler som angivet nedenfor:

• Hold godt fast i kædesaven med tommelfingre og fingre om hele håndtaget, og med begge hænder på saven, og placer din krop og dine arme således, at du kan modstå tilbageslagskræfter. Tilbageslagskræfter kan kontrolleres af operatøren, hvis der er truffet passende forholdsregler. Du må ikke slippe kædesaven.
• Ræk ikke for højt op og sav ikke over skulderhøjde. Dette hjælper med at forhindre en utilsigtet kontakt med

sværdspidsen, og giver en bedre kontrol af kædesaven i uventede situationer.

• Brug udelukkende reservedele til sværdspidser og savkæder, som er godkendte af producenten. Forkerte reservedele til sværdspidser og savkæder, kan forårsage kædebrud og tilbageslag.
• Overhold producentens vejledninger til slibning og vedligeholdelse af savkæden. En reducering af dybdemålernes højde kan føre til tilbageslag.

Restrisici

Selvom dette apparat betjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgende farer kan forekomme i forbindelse med dette apparats konstruktion og udførelse:

• Høreskader, hvis der ikke bæres egnet høreværn.
• Sundhedsskader, som sker pga. håndarm-vibrationer, hvis apparatet bruges over en længere periode eller ikke føres eller vedligeholdes korrekt.

- Snitsår

ADVARSEL! Fare på grund af det elektromagnetiske felt, som genereres, når produktet er i drift. Feltet kan i visse situationer påvirke aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller livsfarlige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge, før de anvender produktet.

Forberedelse

⚠ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først stikket i stikkontakten, när produktet er klargjort fuldstændigt til arbejdet.

Sikkerhedsanordninger

Der findes følgende sikkerhedsanordninger for at beskytte brugeren og enheden:

Bageste håndtag (1) med bagerste håndbeskyttelse (10)

- Beskytter hånden mod grene, kviste og hvis savkæden hopper af.

Kædebremsehåndtag/forreste håndbeskyttelse (3)

- Savkæden roterer ikke, när kædebremsen er låst. Løsn kædebremsen ved at trække kædebremsehåndtaget mod det forreste håndtag.

• Stopper omgående savkæden ved tilbageslag.
• Håndtaget kan også betjenes manuelt.
• Beskytter brugerens venstre hånd, hvis den glider af det forreste håndtag.

Savkæde (5) med lavt tilbageslag

- hjælper med at absorbere tilbageslag med specialudviklede sikkerhedsanordninger.

Tænd-/sluk-kontakt (17) mit kædenødstop

- Når tænd-/sluk-kontakt slippes, slukkes apparatet omgående.

Startspærre (16)

- For at kunne starte apparatet skal startspærren låses op.

Elmotor (15)

- Af sikkerhedsmæssige årsager er elmotoren dobbelt isoleret.

Barkstøtte (19)

- ∅ger stabiliteten, när der skal udføres lodrette snit.

• Gør savningen nemmere.

Kædefangbolt (18)

- Reducerer faren for kvæstelser, hvis savkæden hopper af eller brister.

Montering

Bemærk

• Sluk for apparatet og træk stikket ud af stikkontakten før al arbejde på apparatet.
• Brug kun originale dele.

Montering af savkæde og sværd

▲ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

Fremgangsmåde (Fig. F)

1. Placér apparatet på en flad overflade.
2. Drej vingemøtrikken (7) ∅, for at fjerne kædehjulsafdækningen (8).
3. Bred savkæden (5) ud i en løkke, så skærekanterne er positioneret i urets retning.
4. Læg savkæden (5) ind i sværdrillen. Hold sværdet (4) opad i en vinkel på ca. 45 grader til montering, for derved lettere at kunne føre savkæden (5) på kædehjulet (25).
5. Sæt sværdet (4) og savkæden (5) på skinnebolten (24). Når kædespændestiften (27), til højre under skinnebolten (24),

falder i hak i den runde fordybning på sværdet, sidder sværdet korrekt. Det er normalt, at savkæden (5) hænger lidt ned.

1. Forspænd savkæden (5) ved at dreje kæ- despændeskruen (9) Ⓤ .
2. Sæt kædehjulsafdækningen (8) på. Først skal fremspringet (26) på kædehjulsafdækningen (8) indsættes i den hertil beregnede holder på apparatet. Spænd vingemøtrikken (7).

Spænd savkæden

BEMAERK! Efterspænd eller udskift ikke savkæden i varm tilstand, da den efter afkøling trækker sig lidt sammen igen. Overholdes dette ikke, kan det medføre skader på styreskinnen eller motoren, da savkæden nu ligger for stramt på sværdet.

Savkæden skal spændes regelmæssigt af hensyn til brugerens sikkerhed; samtidig reduceres og forhindres slid og skader på kæden. Vi anbefaler brugeren at kontrollere kædespændingen og korrigere kædespændingen, hvis nødvendigt, før arbejdet påbegyndes og i tidsintervaller af 10 minutter under arbejdet. Ved arbejde med saven opvarmes savkæden, hvorved den udvider sig en smule. Denne "forlængelse" må man særligt forvente ved nye savkæder.

Kædespænding og kædesmøring påvirker i høj grad savkædens levetid. Ved en ny savkæde skal kædespændingen efterjusteres efter maksimalt 5 snit.

Savkæden er spændt korrekt, når den ikke hænger ned på sværdets underside og kan trækkes hele vejen rundt med hånden iført handsker. Når der trækkes i savkæden med 9 N (ca. 1 kg) trækkraft, må savkæden og sværdet ikke have en indbyrdes afstand på mere end 2 mm.

10 min 9N max. 2mm

▲ FORSIGTIG! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sluk for apparatet, og tag tilslutningsstikket ud af stikkontakten. Kontrollér at alle bevægelige dele står fuldstændigt stille

Fremgangsmåde (Fig. B)

1. Kontrollér at kædebremsen er løsnet, dvs. at kædebremsehåndtaget (3) er trykket mod det forreste håndtag (13).
2. Løsn vingemøtrikken (7) Ⓔ.
3. Drej kædespændeskruen (9) ∪ for at spænde savkæden. Drej kædespændeskruen (9) ∪ for at løsne spændingen.
4. Spænd vingemøtrikkerne (7) Ⓧ igen. Ved en ny savkæde skal kædespændingen efterjusteres efter maksimalt 5 snit.

Drift

Før ibrugtagning

ADVARSEL! Fare for kvæstelser! Bær altid beskyttelseshandsker og anvend kun originaldele, når der arbejdes med savkæden. Træk altid stikket ud før arbejde på kædesaven.

Udfør følgende trin før ibrugtagningen af kædesaven:

• evt. Montering af savkæde og sværd, s. 222
• Spænd savkæden, s. 223
  • Påfylde kædeolien, s. 224
  • Kontrol af kædebremse, s. 223
• Kontrol af olieautomatik

Kontrol af kædebremse

Savkæden kører ikke, när kædebremsen er låst.

Fremgangsmåde (Fig. E)

1. Placér produktet på en flad overflade.
2. Tilslut apparatet til strømforsyningen.
3. Løsn kædebremsen ved at trække kæ-debremsehåndtaget (3) mod det forreste håndtag (13).
4. Hold apparatet godt fast med begge hænder, højre hånd på det bageste (1) og venstre hånd på det forreste håndtag (13). Tommelfingeren og de øvrige fingre skal slutte godt rundt om håndtagene.
5. Tænd apparatet.

6. Aktivér kædebremsehåndtaget (3) med venstre hånd, mens motoren kører. For at gøre dette, skubbes kædebremsehåndtaget (3) væk fra det forreste håndtag (13). Savkæden bør stoppe øjeblikkeligt.

7. Hvis kædebremsen fungerer korrekt, slippes tænd-/sluk-kontakten (17), og kædebremsen løsnes.

⚠️ FARE! Der er fare for kvæstelser på grund af savkædens efterløb. Hvis ikke kædebremsen fungerer korrekt, må kædesaven ikke benyttes. Kontakt vores service-center.

Kontrol af kædesmøring

BEMÆRK! Hvis du bruger kædesaven med for lidt olie, reduceres savkædens skæreevne og levetid, da savkæden hurtigere bliver sløv. For lidt olie kan ses ved, at der opstår røg eller misfarvning af sværdet. Kontrollér at der altid er nok olie på kæden.

Bemærk

• Kontrollér oliestanden før arbejdets begyndelse.
• Du kan til enhver tid kontrollere kædesmøringen under brugen.

Fremgangsmåde

1. Mens savkæden kører: Hold kædesaven over lys undergrund. Vær opmærksom på oliesporet. Kædesaven må ikke røre ved jorden!

2. Tydeligt oliespor: Kædesaven arbejder problemfrit

3. Svagt oliespor: Indstilling af oliesmøring
4. Ingen oliespor: Rengør oliepassagen

Påfylde kædeolien

⚠ ADVARSEL! Brandfare! Sluk altid apparatet og lad motoren køle af, før du hælder kædeolie på.

BEMÆRK! Hvis du bruger kædesaven med for lidt olie, reduceres savkædens skæreevne og levetid, da savkæden hurtigere bliver sløv. For lidt olie kan ses ved, at der opstår røg eller misfarvning af sværdet. Kontrollér at der altid er nok olie på kæden.

Så snart kæden kører, flyder olien til sværdet (4).

• Kontrollér oliestanden regelmæssigt, og påfyld olie, när oliestanden er lav. Tankindhold: 265 cm ^3
• Anvend biokædeolie, som indeholder ind-holdsstoffer til reduktion af friktion og sli-tage. Alternativt kan der anvendes en kæ-desmøreolie med lavt indhold af klæbe-additiver.
• Tøm olietanken inden længere driftspau-ser (6–8 uger).

Fremgangsmåde (Fig. C)

1. Læg apparatet på siden, tankdækslet (2) skal pege opad.
2. Skru tankdækslet (2) af.
3. Hæld biokædeolie i tanken.
4. Eventuelt spildt olie skal tørres op.
5. Skru tankdækslet (2) op.

Tænd og sluk

Betingelser

• Sværdet (4), savkæden (5) og kædehjulsafdækningen (8) er monteret korrekt.
• Der er tilstrækkeligt med kædeolie i tanken. Påfyld om nødvendigt kædeolie (Påfylde kædeolien, s. 224).
• Strømtilførslens spænding skal stemme overens med typeskiltet på apparatet.

Fremgangsmåde (Fig. D)

1. Lav en løkke af forlængerledningens ende, og fastgør den i trækaflastningen (11) ved det bagerste håndtag (1).
2. Tilslut apparatet til strømforsyningen.
3. Løsn kædebremsen ved at trække kædebremsehåndtaget (3) mod det forreste håndtag (13).
4. Hold kædesaven godt fast med begge hænder, højre hånd på det bageste (1) og venstre hånd på det forreste håndtag (13). Tommelfingeren og de øvrige fingre skal slutte godt rundt om håndtagene.
5. Kontrollér, før saven startes, at savkæden ikke er i berøring med andre genstande.
6. Aktivér startspærren (16) med højre tommelfinger, og tryk derefter på tænd-/slukkontakten (17). Kædesaven kører med højeste hastighed. Slip startspærren (16) igen.
7. Slip tænd-/sluk-kontakten (17) for at slukke for kædesaven. Konstant brug er ikke muligt.

Savteknikker

⚠ ADVARSEL! Fare for kvæstelser! Hvis savkæden er fastklemt, må du ikke forsøge at trække kædesaven ud med vold. Sluk motoren og brug en trækarm eller en kile for at frigøre kædesaven.

• Stå altid højere oppe end træstammen ved savning på en skråning.

• Snavs, sten, løs bark, søm, klemmer og tråde skal fjernes fra træet.

• Savkæden må under gennemsavningen eller efterfølgende hverken komme i kontakt med jorden eller andre genstande.

• Du har mere kontrol, hvis du saver med undersiden af sværdet (med trækkende savkæde) og ikke med oversiden af sværdet (med skubbende savkæde).
• Pas på, at savkæden ikke klemmes fast i savsnittet. Træstammen må ikke brække eller splintre.
• Vær også opmærksom på sikkerhedsforanstaltningerne mod tilbageslag (Årsager til tilbageslag og hvordan de forebygges, s. 221)
• Reducér ved afslutningen af snittet trykket uden at løsne det faste greb i håndtagene af kædesaven, for at have fuld kontrol ved gennemsavningen.
• Vent efter afsluttet snit, til kædesaven står stille, før du fjerner kædesaven.
• Sluk altid for kædesavens motor, inden du skifter til et nyt træ.

Træfældning

▲ ADVARSEL! Træfældning kræver stor erfaring. Fæld kun træer, når du kan håndtere kædesaven sikkert. Anvend under ingen omstændigheder kædesaven, hvis du føler dig usikker.

▲ FORSIGTIG! Fæld ikke træer, hvis der blæser en kraftig eller skiftende vind, hvis der er risiko for materielle skader, eller hvis træet kan ramme ledninger. Ved fældning af træer skal man være opmærksom på, at ingen andre personer må komme i fare, at man ikke rammer forsyningsledninger, og at der ikke kan forekomme materielle skader. Hvis et træ kommer i berøring med en forsyningsledning, skal forsyningsvirksomheden straks informeres.

▲ FORSIGTIG! Vi fraråder af sikkerhedsmæssige grunde uerfarne brugere at fælde en træstamme med en sværdlængde, der er mindre end stammens diameter.

• Sørg for, at der ikke opholder sig mennesker eller dyr i nærheden af arbejdsområdet. Sikkerhedsafstanden mellem træet, der skal fældes, og den nærmeste arbejdsplads skal udgøre 2 ½ trælængder.
• Vær opmærksom på den korrekte fælderetning. Brugeren skal kunne færdes sikkert i nærheden af det fældede træ, for nemt at kunne afkorte og afgrene det. Det

skal undgås, at det fældede træ bliver viklet ind i et andet træ.

• Tag højde for den naturlige faldretning, som er afhængig af hældningen og krumningen af træet, vindretningen, grenenes placering og antal af grene.
• Stå ved savning på en skråning altid på et højere sted end det træ, der skal fældes. Træet vil efter fældningen som regel rulle eller glide nedad.
• Små træer med en diameter på 15-18 cm kan normalt saves over med et enkelt snit.
• Ved træer med en større diameter skal der anvendes kærvsnit og et fældesnit (Fig. O).
• Hvis der tilskæres og fældes samtidig af to eller flere personer, skal afstanden imellem de personer, som tilskærer og fælder, som minimum være dobbelt så stor som højden på det træ der skal fældes.

Klap høreværnet op umiddelbart efter afsluttet savning, så du kan høre lyde og adverselssignaler.

Fremgangsmåde

1. Afgrening (Fig. M)

Fjern nedhængende grene ved at sætte snittet oven over grenen. Foretag aldrig afgrening over skulderhøjde.

2. Flugtområde (Fig. N)

Fjern krat rundt om træet for at sikre en uhindret tilbagetrækning. Flugtområdet (1) bør ligge ca. 45° forskudt bag den planlagte fælderetning (2).

3. Forhugning (A) (Fig. O)

Udfør forhugningen i den retning, som træet skal falde i. Begynd med det nederste, vandrette snit. Skæredybden bør udgøre ca. 1/3 af stammens diameter. Udfor nu et skråt savsnit med en skærevinkel på ca. 45°, oppefra, der rammer det nederste savsnit præcist. Derved bliver klemning af savkæden eller styreskinnen ved næste savning undgået.

⚠ ADVARSEL! Stil dig aldrig foran et forhugget træ.

4. Fældesnit (B) (Fig. O)

Udfør fældesnittet fra den anden side af stammen. Stå på venstre side af træstammen og sav med trækken-de savkæde (med undersiden af svær-det). Fældesnittet skal forløbe vandret

mindst 5 cm over det vandrette kærvsnit. Det skal være så dybt, at afstanden til kærvsnitlinjen mindst udgør 1/10 af stammens diameter. Den ikke oversavede del af stammen betegnes som holdestykke (fældeliste). Holdestykket forhindrer, at træet drejer sig og falder i den forkerte retning. Sav ikke holdestykket over.

Ved tilnærmelse af fældesnittet, burde træet begynde at falde. Hvis det viser sig, at træet ikke falder i den ønskede retning, eller læner sig bagud og fastklemmer savkæden, skal fældesnittet afbrydes. Brug kiler af træ, plastik eller aluminium, for at åbne snittet, og for at fælde træet i den ønskede faldlinje.

1. Skub en fældekile ind i fældesnittet, så snart skæredybden tillader det, for at for-hindre, at sværdet sætter sig fast (Fig. P).
2. Hvis stammens diameter er større end sværdets længde, skal der udføres to snit (Fig. Q).
3. Efter udførelsen af fældesnittet falder træet af sig selv, eller ved hjælp af fældekilen.

▲ ADVARSEL! Så snart træet begynder at falde, skal kædesaven trækkes ud af snittet, motoren standses, kædesaven lægges til side og arbejdspladsen forlades via tilbage-trækningsvejen. Pas på faldende grene og vær påpasselig med ikke at snuble.

Afgrening

Afgrening betyder at fjerne grene og kviste fra et fældet træ.

⚠ FORSIGTIG! Fare for kvæstelser! Sav aldrig grene af, mens du står på træstammen. Hold øje med tilbageslagsområdet, når grene er under spænding.

(Fig. M)

• Fjern først støttegrene efter afkortningen.
• Grene under spænding skal saves nedefra og opad for at forhindre, at apparatet sætter sig fast.
• Når der saves tykkere grene af, anvendes samme teknik som ved Afkortning, s. 226.
• Arbejd på venstre side af stammen og så tæt på apparatet som muligt. Om muligt skal apparatets vægt hvile på stammen.

• Skift placering for at save grene på den anden side af stammen af.

• Afkort forgrenede grene enkeltvist. Større grene, der vender nedad og støtter træet, bevares i begyndelsen.

• Små grene skal fjernes med et snit.

Afkortning

Afkortning er savning af fældede træstammer til små stykker.

• Vær opmærksom på, at du står stabilt, og at kropsvægten er ligeligt fordelt på begge fødder.
• Støt stammen, hvis det er muligt. Stammen bør støttes med grene, bjælker eller kiler.
• Sørg for, at savkæden ikke har berøring med jorden, när der saves.
• Stå på et højere sted end stammen ved skrånende terræn.

Stammen ligger på jorden (Fig. I)

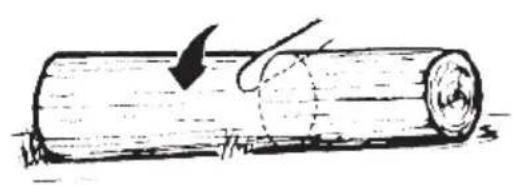

Sav stammen helt igennem oppefra, og sørg ved afslutningen af snittet for, at jorden ikke berøres. Hvis det er muligt at vende stammen, skal den saves 2/3 igennem. Derefter vendes stammen, og resten af stammen saves igennem oppefra.

Stammen er understøttet ved den ene ende (Fig. J)

Sav først 1/3 af stammens diameter igennem nedefra og opad (med oversiden af sværdet) for at undgå splinter. Sav derefter oppefra og nedad (med undersiden af sværdet) mod det første snit for at undgå fastklemning.

Sav først 1/3 af stammens diameter igen- nem oppefra og nedad (med undersiden af sværdet). Sav derefter nedefra og opad (med oversiden af sværdet), indtil snittene mødes.

Hold kædesaven fast med begge hænder, og før apparatet foran kroppen, mens der saves. Når stammen saves over, føres apparatet forbi kroppen på højre side (1). Hold venstre arm så lige som muligt (2). Hold øje med stammen, når den falder ned. Stil dig på en sådan måde, at stammen ikke udgør nogen fare, når den saves over. Pas på fødderne. Stammen kan forårsage skader, når den falder ned. Hold balancen (3).

ADVARSEL! Elektrisk stød! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet og træk tilslutningsstikket ud af stikkontakten.

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

▲ FORSIGTIG! Kædesaven kan efter brug spilde olie, og olien kan løbe ud, hvis du opbevarer saven på siden eller på hovedet. Det er normalt og afhænger af den nødvendige ventilationsåbning i den øverste del af tanken, og giver ikke anledning til reklamation. Da alle kædesave kontrolleres og testes med olie under fremstillingen, kan der på trods af, at de tømmes, være en rest olie i tanken, som under transporten kan tilsmudse huset en smule. Rengør huset med en klud.

Rengøring

⚠ ADVARSEL! Elektrisk stød! Sprøjt aldrig vand på apparatet.

▲ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

BEMÆRK! Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.

Rengør apparatet grundigt. Derved forlænges apparatets levetid og ulykker forebygges.

Rengøring efter hver brug

• Hold håndtagene fri for benzin, olie eller fedtstof. Rengør eventuelt håndtagene med en fugtig klud med sæbevand.
• Rengøring af savkæden. Anvend ikke væsker til rengøring af kæden. Smør et tyndt lag kædeolie på kæden efter rengøringen.
• I forbindelse med rengøring skal kædehjulsafdækningen (8) tages af, så også dette område kan rengøres.
  • Rengør sværdet (4)
• Rengør luftgællerne og apparatets overflader med en pensel eller en tør klud.
• Rengør oliepassagen (28) for at sikre en problemfri, automatisk oliering af savkæden under driften. Til dette kan du bruge en pensel eller en klud, for at tørre resterne væk fra oliepassagen.

Vedligeholdelse

Vedligeholdelsesintervaller

Udfør vedligeholdelsesarbejdet, som er opført i tabellen, regelmæssigt. Med regelmæssig vedligeholdelse forlænges levetiden af dit apparat. Derudover opnår du optimal skæreydelse og undgår ulykker.

Apparatdel Handling Før hver		anvendelse	Efter 10 driftstimer	Efter hver anvendelse
Kædebremsens komponenter	Visuel kontrol, udskift ved behov	√
Kædehjul (25) Visuel kontrol, udskift ved behov √
Savkæde (5) Kontrollér savkæden, smør med olie, efterslib eller udskift ved behov		√
Savkæde (5) Rengør og oliér savkæden √
Sværd (4) Vedligeholdelse af sværdet, s. 229		√		√
Sværd (4) Vend sværdet, s. 229 √
Olieautomatik Kontrollér, rengør olie-passagen ved behov		√

Montering af sværd og savkæde

⚠ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

Fremgangsmåde

1. Træk stikket ud.
2. Placér produktet på en flad overflade.
3. Løsn kædespændingen: Drej kædespændeskruen (9) ⭕.
4. Fjern kædehjulsafdækningen (8): Drej vingemøtrikken (7) ∪.
5. Fjern sværdet (4) og savkæden (5): Hold sværdet (4) til afmontering i en vinkel på 45 grader opad, for derved lettere at kunne fjerne savkæden (5) fra kædehjulet (25).
6. Rengør noten af sværdet. Aflejringer af snavs kan få savkæden (5) til at springe ud af skinnen.
7. Kontrollér kædehjulet (25) for slitage og skader. Hvis slidt eller beskadiget: Kontakt vores servicecenter.

Skift af savkæde og sværd

Før savkæden udskiftes, skal styreskin- nens not rengøres for snavs, da aflejringer af snavs kan få savkæden til at springe ud af skinnen. Aflejringerne kan også opsuge kæ- deolien. Konsekvensen kan være, at kædeo- lien ikke eller kun i ringe grad trænger ned til undersiden af skinnen og smøringen derved forringes.

Betingelser

- Montering af sværd og savkæde, s. 228

Fremgangsmåde (Fig. F)

1. Skift sværdet (4) / savkæden (5).
2. Montér sværdet (4) og savkæden (5) som beskrevet i Montering af savkæde og sværd, s. 222.

Slibning af skæretænder

⚠ FORSIGTIG! Fare for kvæstelser! En forkert slebet savkæde øger risikoen for tilbage-slag! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

En skarp savkæde sikrer en optimal skæreydelse. Den skærer uden besvær gennem træet og efterlader store, lange træspåner. En savkæde er sløv, når du skal presse skæreudstyret gennem træet, og træspånerne er meget små. Når savkæden er meget sløv, opstår der slet ingen spåner men kun træstøv.

Til slibning af savkæden skal du bruge specialværktøj, der sikrer, at kæden slibes i den rigtige vinkel og i den rigtige dybde. Vi anbefaler, at uerfarne brugere af kædesave får savkæden slebet af en fagmand eller af et specialværksted. Hvis du selv har mod på at slibe kæden, følg fremgangsmåden som er beskrevet i vejledningen til din savkædesliber (f.eks. Parkside PSG 85 B2).

• Kædens savdele er skæreleddene, som består af en skæretand og en dybdebegrænser. Højdeafstanden mellem disse to bestemmer slibedybden.
• Savkæden er slidt op og skal udskiftes med en ny savkæde, når der kun er ca. 4 mm af skæretanden tilbage.

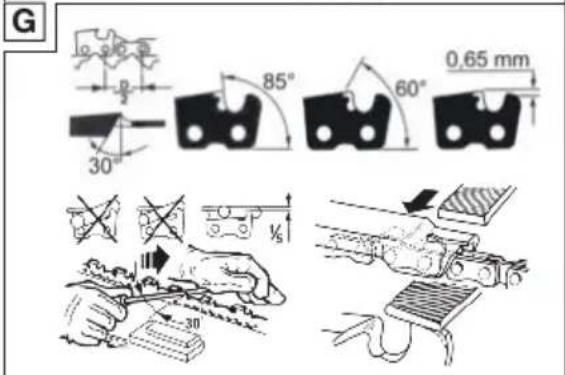

• Når skæretænderne slibes, skal der tages hensyn til følgende værdier (Fig. G):
• Slibevinkel (30°)
• Brystvinkel (85°)
• Slibedybde (0,65 mm)
  • Rundfilsdiameter (4,0 mm)

⚠ ADVARSEL! Fare for ulykker! Afvigelser fra skæergeometriens målangivelser kan medføre øget tendens til tilbageslag af apparatet.

Nødvendige værktøjer og hjælpemidler

• Rund fil
• Flad fil

Fremgangsmåde (Fig. G)

1. Sluk for apparatet og træk stikket ud.
2. Kontrollér at savkæden er spændt, for at slibningen kan udføres korrekt.
3. Slib altid indefra og ud. Før den runde fil udad fra skæretandens inderside. Løft filen op, når du trækker den tilbage.
4. Slib først tænderne på den ene side. Vend savkæden og slib tænderne på den anden side.
5. Kontrollér alle skæreleddenes længde. Efter slibningen skal alle skæreled være lige lange og lige brede.
6. Kontrollér slibedybden (dybdebegrænsningen) efter hver tredje slibning og file højden ved hjælp af en flad fil. Dybdebegrænsningen bør sættes tilbage med ca. 0,65 mm i forhold til skæretanden.
7. Afrund dybdebegrænsningen lidt fremad efter tilbagestillingen.

Indstilling af kædespænding

Indstillingen af kædespændingen er beskrevet i kapitel Spænd savkæden, s. 223.

Tilkøring af en ny savkæde

Ved en ny savkæde forringes spændekraften efter et stykke tid. Derfor skal du efter de første 5 snit, og senest efter at have savet i 10 minutter, efterspænde savkæden (Spænd savkæden, s. 223).

ADVARSEL! Fare for kvæstelser! Fastgør aldrig en ny savkæde på et slidt kædehjul eller på et beskadiget eller slidt sværd. Savkæden kan hoppe af eller briste.

Vedligeholdelse af sværdet

▲ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

Nødvendige værktøjer og hjælpemidler

- Flad fil

Fremgangsmåde (Fig. F)

1. Sluk for apparatet og træk stikket ud.
2. Tag kædehjulsafdækningen (8), savkæden (5) og sværdet (4) af.
3. Kontrollér sværdet (4) for slitage.
4. Fjern grater og ret styrefladerne med en flad fil.
5. Rengør oliepassagen (28) for at sikre en problemfri, automatisk oliering af savkæden under driften.
6. Monter sværdet (4), savkæden (5) og kædehjulsafdækningen (8), og spænd savkæden.

Når oliepassagen i optimal tilstand, sprøjter savkæden få sekunder efter start af kædesa- ven automatisk lidt olie ud.

Vend sværdet

▲ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, når du håndterer savkæden eller sværdet.

Sværdet (4) skal vendes ca. hver 10. arbejds- time, for at sikre en jævn slitage.

Fremgangsmåde (Fig. F)

1. Sluk for apparatet og træk stikket ud.
2. Tag kædehjulsafdækningen (8), savkæden (5) og sværdet (4) af.
3. Drej sværdet omkring dets vandrette akse, og montér sværdet og savkæden som beskrevet i Montering af savkæde og sværd, s. 222. Vær derved opmærksom på løberetningen af savkæden!

Savkædens løberetning

1. Orientér dig til justering af savkæden (5) ved billedsymbolet under kædehjulsafdækningen (8), når sværdet drejes.

Opbevaring

• Rengør og vedligehold apparatet inden opbevaring.
  • Sæt sværdbeskyttelsen (20) på.
• Tøm olietanken før længere driftspau-ser. Den gamle olie skal bortskaffes miljørigtigt (Bortskaffelse/miljøbeskyttelse, s. 230).

Der kan være olierester i slangerne og i apparatet, som kan sive ud under opbevaringen. Stil apparatet på et egnet underlag/i et oliekar til opbevaring.

- Opbevar apparatet på et tørt og støvbeskyttet sted uden for børns rækkevidde.

Vægmontering

Apparatet kan hænges op på væggen med nøglehulsboringen (29) på undersiden af apparatet.

ADVARSEL! Personskader eller materiale skader ved boring. Kontakt med elledninger kan medføre brand og elektrisk stød. En beskadiget gasledning kan medføre eksplosion. Hvis der skæres i en vandledning, opstår der materiel skade. Anvend egnede søgeapparater for at finde skjulte forsyningsledninger, eller henvend dig til det lokale forsyningselskab.

Nødvendige værktøjer og hjælpemidler

• Skrue (skruehoved ∅: 7-10 mm)
  • egnet skruetrækker
• evt. dyvel

Fremgangsmåde (Fig. R)

• Anbring en skrue ved hjælp af dyvler i den ønskede position på væggen.
• Lad skruehovedet stikke ca. 10 mm mm ud fra væggen.
• Sørg for, at ophængningsanordningen er beregnet til apparatets vægt.
• Du kan anbringe apparatet med nøglehulsboringen (29) på skruen og trække apparatet nedad, til det falder i hak.

Transport

- Tildæk sværdet og savkæden med kædebeskyttelsen (20), når du transporterer apparatet.

- På korte strækninger på arbejdspladsen: Bær produktet i det forreste håndtag (13) med sværdet vendt bagud.

- Sluk altid produktet før transport. Under transporten (også i køretøjer) skal apparatet sikres mod at vælte for at undgå kvæstelser, skader eller tab af brændstof.

Fejlsøgning

Den følgende tabel hjælper dig ved fejlsøgning af småfejl:

Problem Mulig årsag Fejlafhjælpning
Apparat starter ikke	Kædebremse låst Kontrol af kædebremse,s. 223
	Der er ingen strøm Kontrollér stikkontakt, nettil-slutningsledning, stik og sik-ring, og få dem repareret af en autoriseret elektriker ved behov.
	Tænd-/sluk-kontakt (17) defekt	Kontakt vores servicecenter.
	Kulbørsterne er slidte
	Motoren er defekt
Savkæde kører ikke Kædebremse blokerer savkæ-de (5)		Kontrol af kædebremse,s. 223
Dårlig skæreevne	Savkæden (5) er monteret for-kert	Montering af savkæde og sværd, s. 222
	Savkæden (5) er sløv • Slibning af skæretænder,s. 228• Skift af savkæde og sværd,s. 228
	Utilstrækkelig kædespænding Spænd savkæden, s. 223
Apparatet går trægt, savkæden hopper af	Utilstrækkelig kædespænding Spænd savkæden, s. 223
Savæden bliver varm, der op-står røg under savning, mis-farvning af skinnen	For lidt kædeolie • Kontrol af oliestand og olieautomatik• Påfylde kædeolien, s. 224• Rengør oliepassagen• Kontakt vores servicecen-ter.

Bortskaffelse/miljøbe- skyttelse

Tøm olie-/benzintanken omhyggeligt.

Sørg for, at spildolie og benzinrester ikke slipper ud i kloaknettet eller afløbet. Bortskaf spildolie og benzinrester på miljørigtig vis – aflever dem på en genbrugsplads.

Apparatet, tilbehøret og emballagen skal afleveres til miljøvenlig genanvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved udløbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
• at aflevere det til et officielt indsamlingssted,
• at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Service

Garanti

Kære kunde,

på dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsdatoen. Opbevar den originale kassebon omhygge- ligt. Dette bilag bruges til at dokumentere købet. Hvis der inden for tre år fra købsda- to af dette produkt opstår materiale- eller fabrikationsfejl, bliver produktet - efter vores valg - repareret omkostningsfrit eller erstat- tet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kasse- bon) forlægges inden for fristen på tre år, og at det kort beskrives, hvori manglen består, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skifte-de eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved købet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, laves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materiale- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele (f.eks. Savkæde) eller for beskadigelse af skrøbelige dele.

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt. For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervsmæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

- Hav kassebonen og varenummeret (f.eks. IAN 486884_2501) parat som købsbevis ved alle forespørgsler.

- Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.

- Kontakt først nedenstående service-center via telefoneller brug vores kontakt-formular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.

- Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse,

som du har fået oplyst. Sørg for, at for- sendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre sær- lige former for forsendelse. Send appara- tet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

PDF ONLINE parkside-diy.com

På parkside-diy.com kan du se og downloade denne manual og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste varenummeret (IAN) 486884_2501 kan du åbne din betjeningsvejledning.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garan-

tien. Service-centeret giver dig gerne et tilbud.

- Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.

Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.

- Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.

- Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 486884_2501

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 232

Pos.nr. Betegnelse Best.nr.
2 Tankdæksel (Kædeolie) 91120348
4 Sværd (HY14-52-507P) 91120352
5 Savkæde (HY52DL, 3/8", 1.3mm) 91120353
8 Kædehjulsafdækning 91120355
20 Kædebeskyttelse 91120354

⚠ ADVARSEL! En sikker anvendelse af kædesaven er kun muligt med godkendte savkæder og styreskinner. Brugen af ikke-god-

kendte kombinationer kan føre til alvorlige kvæstelser eller til døden.

- Sværd:

• 14"HY14-52-507P (Haoyu)
• 14"AP14-52-507P (Kangxin)

- Savkæde:

- HY52DL (Haoyu)

Oversættelse af den originale EU-overensstemmelseserklæringen

Produkt: Elektrisk kædesav

Model: PEKS 1600 D4

Serienummer: 000001-063200

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC • 2011/65/EU & (EU) 2015/863

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN 62841-1:2015/A11:2022 • EN 62841-4-1:2020 • EN ISO 12100:2010

EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A2:2024 • EN IEC 61000-3-11:2019

IEC 63000:2018

I overensstemmelse med direktivet om støjemissioner 2000/14/EC bekræftes følgende: Lydeffektniveau (LWA)

- målt: 102,9 dB;

- garanteret: 105 dB

Fulgte overensstemmelsesvurderingsproceduren i henhold til 2000/14/EC, bilag VI.

EF-typeafprøvingsattest

• Nummer: M6A 036607 2296 Rev.00

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

D

1 PARRASER 11

3 13 SIDE PARKSIDE

16 17 11 PARKSIDE

E

E 3 13 1 PARKSIDE PARKSIDE 3 13 PARKSIDE

G 85° 60° 0,65 mm 30° 1/5 30

H 28 27

F 4 5 0°-45° 25 27 PARKSIDE®

8 PARKSIDE 7 26 9 25 24

I
