BRUGSANVISNING CYE102 MBM

Forord - Formålet med dokumentet - Sådan læses dokumentet - Opbevaring af dokumentet - Modtagere - Uddannelsesprogram for operatører Forberedelser der skal udføres af kunden - Anvendelsessted - Betingelser der tillader driften - Test og garanti - Autorisation

2. GENEREL INFORMATION VEDR∅RENDE SIKKERHEDEN

Beskrivelse af piktogrammerne - Generelle procedurer vedrørende personlige værnemidler - Signalskilte - Forord - Påbud - Forbud - Råd - Anbefalinger Angivelser vedrørende restrisici - Handlingsplan ved lugt af gas i lokalet

3. DRIFTSFUNKTIONER

Tilstand og funktion for tasterne - Beskrivelse af funktionstilstandene - Beskrivelse af stopfunktionerne

4. IDRIFTSÆTTELSE

Idriftsættelse ved første opstart - Daglig opstart - Slukning efter det daglige arbejde og for længere perioder - Start af produktionen - Tænd/sluk

5. DRIFTSPARAMETRE

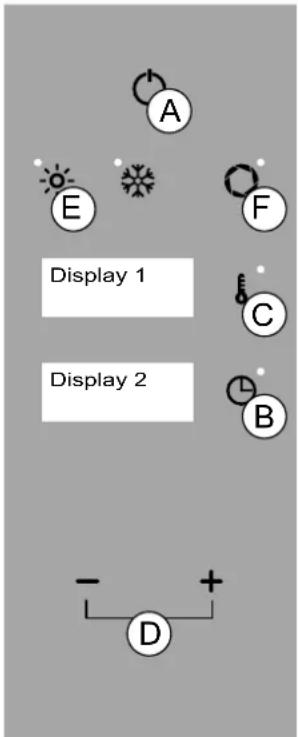

Dato/Ur - Indstilling af temperaturen - Indstilling af tiden - Indstilling af fugtigheden - Indstilling af VACUUM VENTIL - Indstilling af ventilatorens hastighed - Indstilling af hurtig nedkøling

6. PARAMETRE FOR TILBEREDNING

CONVEKTION

7. ILÆGNING OG UDTAGNING AF PRODUKTET

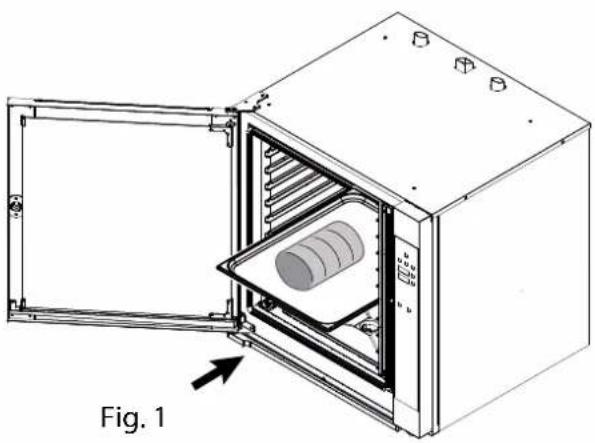

Ilægning og udtagning af produktet

8. ALMINDELIG VEDLIGEHOLDELSE

Rengøring af apparatet - Rengøring ved første opstart - Manuel rengøring - Periodiske kontrolindgreb

9. ALARMSIGNALER

Alarmliste - Problemløsning

BORTSKAFFELSE

Nedtagning og bortskaffelse af apparatet - Bortskaffelse af affaldet

Forord

Original vejledning Denne vejledning er udarbejdet på producentens eget sprog (italiensk). Oplysningerne i dette dokument er udelukkende til brug for den operatør, der har tilladelse til at anvende det pågældende apparat. Operatører skal uddannes vedrørende alle aspekter der omhandler drift og sikkerhed. Særlige sikkerhedskrav er angivet i det specifikke kapitel hvor emnet er beskrevet (se 2. Generel information vedrørende sikkerheden). Dette dokument må ikke overføres til tredjepart uden producentens skriftlige tilladelse. Teksten må ikke anvendes i anden tryksager uden skriftlig tilladelse fra producenten.

Brugen af: Figurer/Billeder/Tegninger/Diagrammer i dette dokument, er rent vejledende og kan undergå variationer. Fabrikanten forbeholder sig ret til at foretage ændringer uden at skulle kommunikere vedrørende dette arbejde.

Formålet med dokumentet

Enver interaktion mellem operatøren og apparatet gennem hele apparatets livscyklus er blevet omhyggeligt analyseret både under designfasen og i udarbejdelsen af dette dokument. Det er derfor vores håb, at denne dokumentation vil gøre det lettere at bibeholde apparatets karakteristiske effektivitet. Ved nøje at overholde de angivne instruktioner minimeres risikoen for arbejdsulykker og/eller økonomiske skader.

Sådan læses dokumentet

Dokumentet er opdelt i kapitler, der samler alle de oplysninger, der er nødvendige for at anvende apparatet uden risiko. Hvert kapitel er inddelt i underafsnit, hvor hvert afsnit kan indeholde specifikke præciseringer med undertitel og beskrivelse.

Opbevaring af dokumentet

Dette dokument er en integreret del af den oprindelige leverance, derfor skal den opbevares og anvendes korrekt under hele apparatets levetid.

Modtagere

Dette dokument er struktureret udelukkende til brug af den „almindelige“ operatør (operatør med begrænsede kompetencer og pligter). Autoriseret person med ansvar for betjening af apparatet med aktive beskyttelser og i stand til at udføre almindelige opgaver med vedligeholdelse (rengøring af apparatet).

På brugerens specifikke anmodning er det muligt at gennemføre et kursus for de operatører, der har ansvaret for brugen af apparatet, i overensstemmelse med de procedurer, der er angivet i ordrebekræftelsen.

På baggrund af anmodningen kan der, enten hos producenten eller brugeren, gennemføres forberedelseskurser der omhandler følgende emner:

Forberedelser der skal udføres af kunden

Med forbehold af andre kontraktlige aftaler skal kunden normalt stå for:

• Forberedelse af lokalerne (herunder murerarbejde, fundamenter eller kanaliseringer der eventuelt kræves).
• Skridsikker gulvbelægning uden ruhed.
• Forberedelse af installationssted og installation af selve apparatet i overensstemmelse med de mål, der er angivet i layoutet (grundplan).
• Forberedelse af hjælpeydelser tilpasset anlæggets behov (elnet, vandnet, gasnet, afløbsnet).
• Forberedelse af de elektriske anlæg i overensstemmelse med de gældende bestemmelser på installationsstedet.

- Tilstrækkelig belysning i overensstemmelse med de gældende bestemmelser på installationsstedet.

- Eventuelle sikkerhedsanordninger opstrøms og nedstrøms for strømforsyningsledningen (differentialafbrydere, ækvipotentiel jordforbindelse, sikkerhedsventiler osv.), i overensstemmelse med de gældende bestemmelser på installationsstedet.

• Jordforbindelse i overensstemmelse med de gældende bestemmelser
• Forberedelse af blødgøringssystem til vand, hvis det er nødvendigt (se tekniske specifikationer).

Anvendelsessted

Denne enhed er designet til professionel brug. Brugen af det apparat, der er omfattet af denne dokumentation, skal betragtes som „korrekt brug“, hvis den anvendes til madlavning eller opvarmning af levnedsmidler, enhver anden brug skal betragtes som „forkert brug“ og derfor farlig. Apparatet skal anvendes inden for de rammer der er fastsat og angivet i kontrakten og inden for de belastningsgrænser angivet i de respektive afsnit.

Brug kun originalt tilbehør og originale reservedele, leveret af producenten, for overholdelse af gældende standarder.

Betingelser der tillader driften

Apparatet er udelukkende designet til at fungere i lokaler der overholder de foreskrevne tekniske og belastningsmæssige grænser.

Apparatet skal installeres på et egnet sted, for at tillade normal drift og almindelig og ekstraordinær vedligeholdelse. Det er derfor nødvendigt at forberede plads til enhver form for vedligeholdelsesoperation på en sådan måde, at den ikke påvirker operatørens sikkerhed.

Lokalet skal også forsynes med de funktioner, der kræves for installationen, såsom:

• Minimum kølevandstemperatur > + 10 °C
• Gulvet skal være skridsikkert og apparatet skal placeres perfekt nivelleret.
- Lokalet skal have et system for udluftnings og belysning, i overensstemmelse med de gældende bestemmelser i installationslandet.
- Lokalet skal have et anlæg til udledning af det grå vand og skal være apparatet med afbrydere og skydeventiler, der udelukker enhver form for strøm opstrøms for apparatet, når dette er nødvendigt.
- Væggene umiddelbart bag apparatet skal være brandhæmmede og/eller isolerede fra eventuelle varmekilder.

Test og garanti

Afprøvning: Apparatet er testet af fabrikanten under montagefaserne og i fabrikkens lokaler. Alle certifikater relateret til den udførte test vil blive leveret til kunden efter anmodning.

Garanti: Garantien gælder i 12 måneder fra datoen for fakturaen og dækker defekte dele, der skal udskiftes og transporteres af køberen. De elektriske dele, tilbehør og andre aftagelige dele er ikke dækket af garantien.

Omkostningerne for arbejdstimerne i forbindelse med producentens autoriserede teknikeres indgreb hos kunden, for at udbedre fejl i løbet af garantiperioden, påhviler forhandleren, undtagen i tilfælde, hvor fejlen er af en sådan art, at den let kan udbedres på stedet af kunden selv.

Alt værktøj og materialer, der eventuelt leveres af producenten sammen med maskinerne, er udelukket fra garantien.

Indgreb med almindelig vedligeholdelse eller indgreb der skyldes ukorrekt installation dækkes ikke af garantien. Garantien gælder kun for den oprindelige køber.

Fabrikanten er ansvarlig for apparatet i sin oprindelige konfiguration.

Fabrikanten frasiger sig alt ansvar for ikke korrekt brug af apparatet, for skader forårsaget af handlinger, der ikke er omfattet af denne vejledning eller ikke er godkendt på forhånd af fabrikanten.

Garantien bortfalder i følgende tilfælde:

- Skader forårsaget af transport og/eller håndtering, hvis et sådant tilfælde skulle forekomme, skal kunden informere forhandleren og transportøren via fax eller anbefalet brev og notere handlingsforløbet på kopierne af transportdokumenterne. Teknikeren, der er specialiseret i installationen af apparatet, vil dømme ud fra skaden, om installationen kan udføres.

Garantien bortfalder også ved tilstedeværelse af:

• Skader forårsaget af ukorrekt installation.
• Skader forårsaget af slitage på dele på grund af ukorrekt brug.
• Skader forårsaget af brug af ikke-anbefalede eller ikke-originale reservedele.
• Skader forårsaget af ukorrekt vedligeholdelse og/eller skader forårsaget af manglende vedligeholdelse.
• Skader forårsaget af manglende overholdelse af procedurerne beskrevet i dette dokument.

Tilladelse

Ved tilladelse menes tilladelse til at foretage en aktivitet i forbindelse med apparatet.

Tilladelsen gives af den person, der er ansvarlig for apparatet (producent, køber, underskriver, forhandler og/eller ejer af lokalerne).

Beskrivelse af piktogrammerne

FARE

Generel fare

Fare for elektrisk stød

Fare, høje temperaturer

Fare for udleding af materialer ved høje temperaturer

Resterende risici for klemning af lemmerne

FORBUD

Påbud om at læse instruktionerne, inden der udføres nogen form for indgreb.

Påbud om at udelukke elektrisk strøm, när det er nødvendigt at udføre indgreb under sikre forhold

Påbud om overholdelse af de gældende nor- mer for bortskaffelse af specielt affald.

Påbud om anvendelse af beskyttelsesbriller.

Påbud om anvendelse af beskyttelseshandsker.

Påbud om anvendelse af sikkerhedshjelm.

Påbud om anvendelse af sikkerhedssko.

Påbud om anvendelse af hætte for at undgå tab af hår.

Hver gang det er nødvendigt at tage adgang til området kaldet „ovnrummet“, er det vigtigt at huske, at der er fare for forbrændinger. Det er derfor obligatorisk at anvende passende personlige værnemidler.

Anvend beskyttelsesudstyr, der er egnet til de operationer, der skal udføres. Undgå at bære tøj og tilbehør som f.eks armbånd, halskæder og ringe, der vil kunne hænge fast inde i ovnrummet.

Læs instruktionerne, inden der udføres nogen form for indgreb.

Udfør udelukkelse af den elektriske strøm opstrøms for apparatet, når det er nødvendigt at udføre indgreb under sikre forhold.

De plader og piktogrammer med anvisninger og advarsler, der er anbragt på apparatet, er beskre - vet nedenfor. Det ER strengt forbudt at manipulere med eller fjerne plader og piktogrammer, der er anvendt på apparatet.

Det er brugerens ansvar regelmæssigt at kontrollere integriteten af de plader og piktogrammer, der er placeret på apparatet. Fjern og udskift de beskadigede dele, og ret henvendelse til producentens service- og reservedelscenter.

Generel fare

Spænding på apparatet

Fare for udleding af materialer ved høje temperaturer

Jordforbindelse

Tilslutning til ækvipotentielt system

Forord

	Brugsvejledningen er udviklet til den almindelige operatør (operatør med begrænsede kompetencer og pligter). Autoriseret person med ansvar for betjening af apparatet med aktive beskyttelser og i stand til at udføre almindelige opgaver med vedligeholdelse (rengøring af apparatet).
	De operatører der anvender apparatet skal uddannes vedrørende alle aspekter der omhandler drift og sikkerhed. De skal derefter udføre deres opgaver ved hjælp af passende metoder og værktøjer, og overholde de krævede sikkerhedsstandarder.
	Informationerne i dette dokument omfatter ikke transport, installation og ekstraordinær vedligeholdelse, der skal udføres af operatører, der har de tekniske kvalifikationer, der kræves for det indgreb der skal udføres.
	Modtageren af dette dokument, den almindelige operatør, må først anvende apparatet, efter at teknikeren har færdiggjort installationsarbejdet (transport, fastgørelse og tilslutninger af el, vand og gas, samt afløb).
	Dette dokument omhandler ikke informationer vedrørende ændringer og variationer på apparatet. Fabrikanten forbeholder sig ret til at foretage ændringer uden at skulle kommunikere vedrørende dette arbejde.

Forpligtelser - Forbud - Råd - Anbefalinger

	Ved modtagelsen skal maskinens emballage åbnes og det skal kontrolleres, at maskinen og tilbehøret ikke har taget skade under transporten. Hvis der er skader, skal skaderne kommu- nikeres rettidigt til transportselskabet, og apparatet må ikke installeres. Tag henvendelse til kvalificeret og autoriseret personale for at give meddelelse om det registrerede problem. Pro- ducenten er ikke ansvarlig for skader forårsaget under transporten.
	Forbud mod at udføre enhver form for indgreb af uautoriserede personer (herunder børn, handicappede og personer med nedsat fysisk, sensorisk og mental kapacitet). Forbud mod at udføre ethvert indgreb uden at have læst hele dokumentationen.
	Læs instruktionerne, inden der udføres nogen form for indgreb.
	Udfør udelukkelse af enhver form for energiforsyning (elektricitet - gas vand) opstrøms for apparatet, når det er nødvendigt at udføre indgreb under sikre forhold.
	Anvend beskyttelsesudstyr, der er egnet til de operationer, der skal udføres. Med hensyn til individuelle beskyttelsesanordninger har Det Europæiske Fællesskab udstedt direktiver, som operatørerne skal overholde. Støjniveau ≤ 70 dB
	Forbud mod at tildække ventilationsåbningerne på apparatet med riste, bageplader eller andet tilbehør, så den frie luftcirkulation forhindres.
	Efterlad ikke brændbare genstande eller materialer i nærheden af apparatet.
	Overhold de gældende normer for bortskaffelse af specielt affald.
	Ved ilægning og udtagning af produktet fra apparatet er der stadig en resterende risiko for forbrændinger. Denne risiko forekommer, hvis man kommer i kontakt med: Overflader, bageplader, tilberedt materiale.
	Brug beholderne til tilberedning således, at de under tilberedningen af produktet forbliver syn- lige for operatøren. Beholdere der indeholder væsker, kan løbe over under tilberedningen, hvilket kan medføre en farlig situation.
	Manglen på hygiejne i apparatet fører til for tidlig forringelse af apparatet, denne tilstand påvir- ker funktionen og kan skabe farlige situationer.
	Det er strengt forbudt at manipulere med eller fjerne plader og piktogrammer, der er placeret på apparatet.
	Opbevar dette dokument sikkert, så det altid er tilgængeligt for alle brugerne af apparatet, hvis de skal læse i det.
	Kommandoenhederne på apparatet kan kun betjenes med hænderne. Skader der skyldes anvendelsen af spidse eller slebne objekter eller lignende, vil straks få garantien til at bortfalde.
	For at minimere risikoen for elektriske stød og brand, må enheden ikke tilsluttes eller frakobles md fugtige hænder.
	Hver gang det er nødvendigt at tage adgang til ovnrummet, er det vigtigt at huske, at der er fare for forbrændinger. Det er derfor obligatorisk at anvende passende personlige værnemidler.

Angivelser vedrørende resterende risici

Selvom der anvendes alle regler for „god konstruktionsteknik“ og de love, der regulerer produktion og handel med produktet, overholdes, vil der stadig være „restrisici“, der på grund af apparatets særlige natur, ikke kan fjernes helt. Disse risici omfatter:

	Resterende risici for elektrisk stød:Denne risiko eksisterer, hvis der skal udføres indgreb på elektriske og/eller elektroniske enheder der er spændingsførende.
	Resterende risici for forbrændinger:Denne risiko eksisterer, hvis man ved et uheld kommer i kontakt med materialer med høje temperaturer.
	Resterende risici for forbrændinger på grund af udledte materialerDenne risiko eksisterer, hvis man ved et uheld kommer i kontakt med udledte materialer med høje temperaturer. Beholdere, der er fyldt med væsker og/eller faste stoffer, der ændrer sig i morfologi (passerer fra en fast tilstand til en væske), kan, hvis de håndteres forkert, forårsage forbrændinger. Under håndteringen skal de anvendte beholdere placeres på let synlige niveauer.
	Resterende risici for eksplosionDenne risiko eksisterer ved:• Tilstedeværelsen af lugt af gas i lokalet.• Anvendelse af apparatet i atmosfære indeholdende stoffer med eksplosionsfare.• Anvendelse af mad i lukkede beholdere (f.eks. dåser og konserves), hvis disse ikke er egnede til formålet.
	Resterende risici for brandDenne risiko eksisterer ved:• Anvendelse med brandfarlige væsker (såsom alkohol).

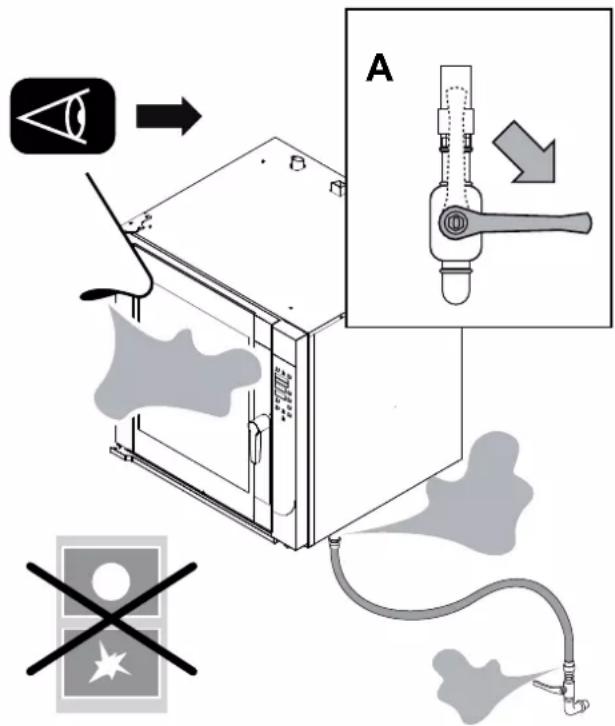

Handlingsplan ved lugt af gas i lokalet

hvis der forekommer lugt af gas i lokalet skal nedenstående procedurer udføres så hurtigt som muligt.

• Stop straks gasforsyningen (luk for den særlige hane på forsyningslinjen A).
  • Luft straks ud i lokalet.
• Sørg for ikke at anvende nogen elektriske enheder i lokalet (detalje B-C-D).
• Sørg for ikke at anvende nogen enheder der kan producere flammer eller gnister i lokalet (detalje B-C-D).
• Brug et kommunikationsmiddel uden for det lokale, hvor lugten af gas er opstået, for at advare de relevante myndigheder (energiselskabet og/eller brandvæsenet).

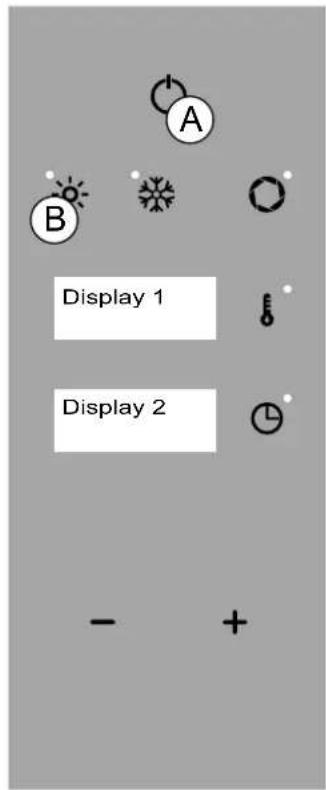

3.1 Tilstand og funktion for tasterne

Placeringen af enhederne på figuren er rent vejledende og kan variere.

Tasten „ON/OFF“: Tænde, slukke og/eller afslutte en funktion.

Tasten „CONVEKTION“: Tilberedning ved „CONVEKTION“.

Tasten „VACUUM“: Åben ventil (led tændt), lukket ventil (led slukket).

Tasten „TEMPERATUR“: Temperatur for tilberedningen.

Tasten „TID“: Tilberedningstid.

Tasten „MINUS“ og „PLUS“: For sænkning eller forøgelse af den valgte parameter.

A B Display 1 Display 2 - +

Fig.1

3.2 Beskrivelse af funktionstilstandene

• Tilstanden „SLUKKET“: Visning af uret (fig.1 Display 2).
• Tilstanden „STAND BY“: Visning af ovnens navn og uret (fig.1 Display 1 e 2).
• Tilstanden „HOVEDMENU“: Funktionen „CONVEKTION“ aktiv (fig.1/B), temperatur 180° C (fig.1 Display 1) og tiden 0:00 (fig.1 Display 2).

Instruktionerne i denne vejledning angives som ovnen i tilstanden „STAND BY“ og med parametre indstillet af producenten, hvor intet andet er angivet

LED tændt / FUNKTION Valgt - LED slukket / FUNKTION Fravalgt. Det er ikke muligt at vælge to funktioner på samme tid (3 x akustisk fejlsignal)

I tilstanden „STAND BY“ vil ovnen efter 15 minutters inaktivitet gå til tilstanden „SLUKKET“. I tilstanden „valg af funktion“ eller „valg af parameter“ vil ovnen efter 5 minutters inaktivitet gemme den viste funktion eller værdi (fig.1 Display 1-2).

Ved anvendelse af apparatet i tilstanden MANUEL skal operatøren for hver gang indstille alle de ønskede parametre (se 5-6. Driftsparametre - tilberedning).

Når den indstillede tid er gået vises teksten „SLUT“ blinkende (fig.1 Display 1-2). Tryk to gange på tasten „ON/OFF“ (fig. 1/A) for at vende tilbage til tilstanden „STAND BY“.

3.3 Beskrivelse af stopfunktionerne

Listen over de forskellige stopfunktioner beskrives i det følgende:

I situationer med overhængende fare, skal alle låse på forsyninger til apparatet lukkes (el-vand-gas).

1. Nødstop

I situationer der kan blive farlige, skal strømforsyningen frakobles via sikkerhedsafbryderne opstrøms enheden.

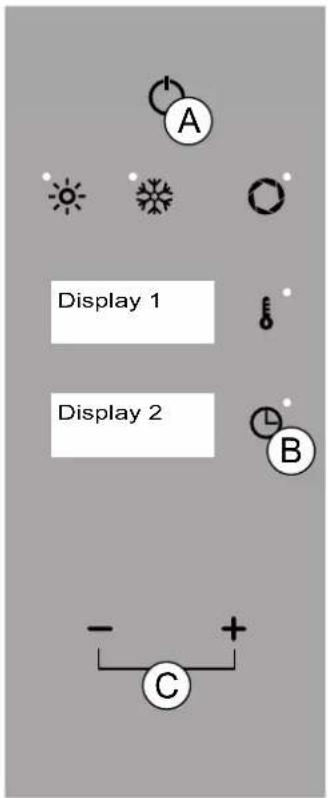

Genstart:

For at genstarte produktionscyklussen, skal der tages kontakt til teknisk servicecenter.

2. Stop under en fase med tilberedning

For at stoppe driften med produktionscyklussen, udføres følgende: Tryk på „ON/OFF“ (fig.2/A) for at standse arbejdet,

Genstart:

For at genstarte produktionscyklussen efter et stop, udføres proceduren beskrevet under afsnittet: „Daglig opstart“.

3. Stop for åbning af døren under driften

Det er muligt straks at standse driften på apparatet ved at aktivere åbningen af døren.

Genstart:

Efter at have løst det problem, der har gjort det nødvendigt at åbne døren, kan den autoriserede operatør aktivere apparatets funktioner ved at lukke døren igen.

Apparatet har varme overflader: Dør, glas og sider. Når ovnen er varm skal døren åbnes forsigtigt, ved at placere sig selv ved siden af apparatet for at undgå direkte varmekilder: Den ophobede damp kan medføre forbrændinger.

Display 1 Display 2 A B - + C

Fig.2

4.1 Idriftsættelse ved første opstart

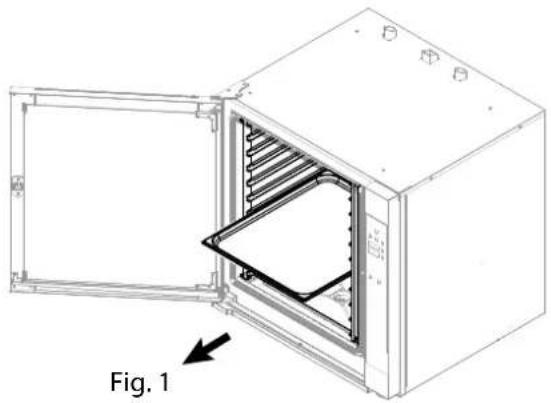

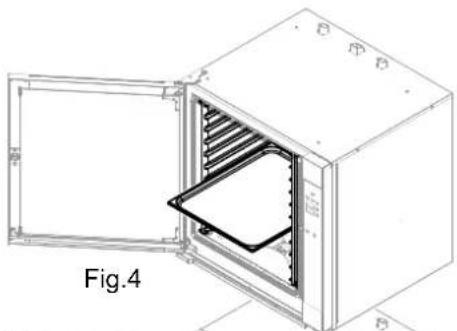

Udstyret skal ved første opstart og efter langvarig inaktivitet rengøres omhyggeligt for at fjerne eventuelt tilbageværende fremmedlegemer (se Almindelig vedligeholdelse).

Rengør ikke apparatet ved hjælp af trykspuling og/eller direkte vandstråler.

Fjern forsigtigt og uden brug af værktøj den beskyttende film på apparatet og rengør alle appara tets ydre dele grundigt. Ved afslutningen af de operationer, der er beskrevet for rengøring af de eksterne dele, er det nødvendigt at fortsætte som beskrevet i „Daglig rengøring“ (se „9. Almindelig vedligeholdelse“).

4.2 Daglig opstart

Procedure:

1. Kontroller den korrekte tilstand for rengøring og hygiejne på apparatet.
2. Kontroller at udsugningssystemet i lokalet virker korrekt.
3. Sæt stikket på apparatet i den forberedte stikkontakt for elektrisk energiforsyning.
4. Åben låsene på forsyningsnettet opstrøms (gas - vand - elektricitet).
5. Kontroller at udledningen af vandet (hvis den findes) er uden forhindringer.
6. Fortsæt med de operationer, der er beskrevet under „Start af produktionen“ og følgende.

4.3 Slukning efter det daglige arbejde og for længere perioder

Procedure:

1. Luk for låsene på forsyningsnettet opstrøms (gas - vand - elektricitet).
2. Kontroller at hanerne til udledning (hvis de findes), befinder sig i positionen „Lukket“.
3. Kontroller den korrekte tilstand for rengøring og hygiejne på apparatet (se Almindelig vedligeholdelse).

I tilfælde af længere perioder med inaktivitet, skal de mest udsatte dele beskyttes mod fænomener med oxidering som beskrevet i det relevante kapitel (se Almindelig vedligeholdelse).

4.4 Start af produktionen

Inden der fortsættes med operationerne, se „Daglig opstart“.

Ved llægning og udtagning af produktet fra apparatet er der stadig en resterende risiko for forbrændinger. Denne risiko forekommer, hvis man kommer i kontakt med: Ovnrum, behandlede beholdere eller materialer.

Anvend egnede personlige værnemidler. Anvend beskyttelsesudstyr, der er egnet til de operationer, der skal udføres.

GASBRÆNDER GAS tændt / °C blinkende - GASBRÆNDER slukket / °C lyser fast (fig. 3/B)

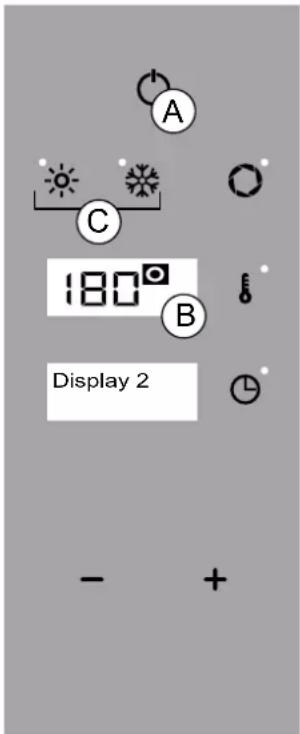

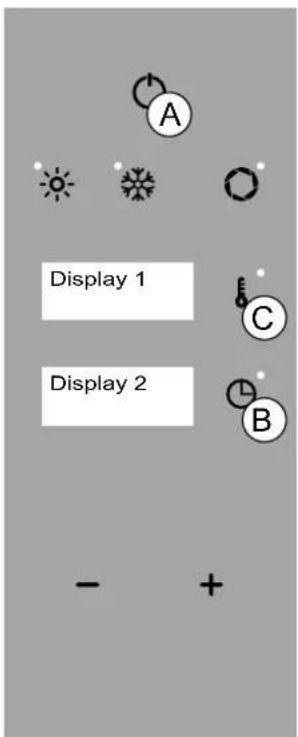

4.5 Tænding/slukning

Tryk på den ønskede funktion (fig. 3/C).

I tilstanden for valg af funktion og/eller parameter vil ovnen efter 5 minutters inaktivitet gemme den viste værdi (Display 1 - 2)

For at fortsætte med slukningen:

1. Tryk på tasten „ON/OFF“ under hovedmenuen (fig. 3/A).
2. Tryk på tasten „ON/OFF“ under funktionstilstand, for at standse operationen og afslutte funktionen.
3. se 4.3 Slukning efter det daglige arbejde.

A C 180° B Display 2 - +

Fig.3

Læs omhyggeligt „Beskrivelse af funktionstilstandene“, inden der fortsættes

5.1 DATO/UR

Tryk på tasten „TID“ (fig. 1/B) og anvend tasterne „MINUS“ og „PLUS“ (fig. 1/D) til at indstille året.

Tryk på tasten „TEMPERATUR“ (fig.. 1/C) og anvend tasterne „MINUS“ og „PLUS“ (fig. 1/D) og vælg „MÅNED“ (fig. 1 - Display 2).

Tryk på tasten „TID“ (fig. 1/B) og anvend tasterne „MINUS“ og „PLUS“ (fig. 1/D) til at indstille måneden.

For at gemme „DAG“, „TIME“ og „MIN“ gentag de beskrevne operationer.

Efter 20 sekunder med inaktivitet vil ovnen gå til tilstanden „STAND BY“

Tryk i 5 sekunder på tasten „ON/OFF“ (fig. 1/A) for at bekræfte. 3 x akustisk signal bekræfter at værdierne er gemt.

Tryk på tasten „ON/OFF“ (fig. 1/A) for at afslutte uden at gemme.

Tryk på tasten „TEMPERATUR“ (fig. 1/C) og anvend tasterne „MINUS“ og „PLUS“

(fig. 1/D) til at indstille temperaturen til mellem 40° og 250°.

Tryk på tasten „TEMPERATUR“ for at bekræfte (fig. 1/C).

Tryk på tasten „ON/OFF“ (fig. 2/A) for at afslutte funktionen.

Display 1 Display 2

Fig.1

5.3 INDSTILLING AF TIDEN

Tryk på tasten „TID“ (fig. 1/B) og anvend tasterne „MINUS“ og „PLUS“ (fig. 1/D)

til at indstille tiden til mellem uendelig, 1 minut og 09:00 timer/minutter.

Den indstillede tid vises på Display 2.

Tryk på tasten „TID“ for at bekræfte (fig. 1/B).

DET er obligatorisk at indstille tiden for at starte ovnen

I tilstanden „uendelig tid“ vil tiden blive vist som den bliver tilbagelagt, i tilstanden „indstillet tid“ vises tiden som nedtælling (fig.1/B - Display 2).

Tryk på tasten „ON/OFF“ (fig. 2/A) for at afslutte funktionen.

5.4 INDSTILLING AF FUGTIGHEDEN (HUMIDITY)

Tryk på tasterne „MINUS“ og „PLUS“ (fig. 1/D) og indstil til en værdi mellem 0 og 5.

Tryk på tasten „ON/OFF“ (fig. 2/A) for at afslutte funktionen.

5.5 INDSTILLING AF VACUUM VENTIL

Tryk på tasten „VACUUM“ (fig. 1/F - led tændt/VACUUM ÅBEN, led slukket/

VACUUM LUKKET) for at åbne eller lukke VACUUM VENTIL på ovnen.

Valget af tilstanden „VACUUM ÅBEN“ gør det muligt for fugtigheden i ovnrummet at komme ud, valget af tilstanden „VACUUM LUKKET“ holder fugtigheden inde i ovnrummet.

5.6 INDSTILLING AF HASTIGHEDEN FOR VENTILATOREN (FAN SPEED)

Tryk på tasten „ON/OFF“ for at aktivere hovedmenuen (fig. 2/A). Med tasterne „MINUS“ og „PLUS“ vælges en værdi mellem 1 og 3.

For at indstille hastigheden for ventilatoren, er det obligatorisk at der ikke er valgt nogen parameter.

Tryk på tasten „ON/OFF“ (fig. 2/A) for at afslutte funktionen.

5.7 INDSTILLING AF HURTIG NEDK∅LING

For hurtigt at sænke temperaturen i ovnkammeret, trykkes på tasten „VENTILA-TION“ (fig. 2/F) under hovedmenuen.

Tryk på tasten „TEMPERATUR“ (fig. 2/C) og anvend tasterne „MINUS“ og „PLUS“ (fig. 2/D) til at indstille den ønskede temperatur med et minimum på 40°.

For at aktivere den hurtige nedkøling, er det obligatorisk at indstille en temperatur ≤ 31° C i forhold til den for ovnen

Tryk på tasten „TID“ (fig. 2/B) og anvend tasterne „MINUS“ og „PLUS“ (fig. 2/D) til at indstille tiden „UENDELIG“ (fig. 2 Display 2).

DET er obligatorisk at indstille tiden for at nedkøle ovnen

Når nedkølingen er gennemført vises teksten „Slut“ blinkende (Display 1 og 2). Tryk to gange på tasten „ON/OFF“ (fig. 2/A) for at vende tilbage til hovedmenu - en.

Tryk på tasten „ON/OFF“ (fig. 2/A) for at afbryde funktionen.

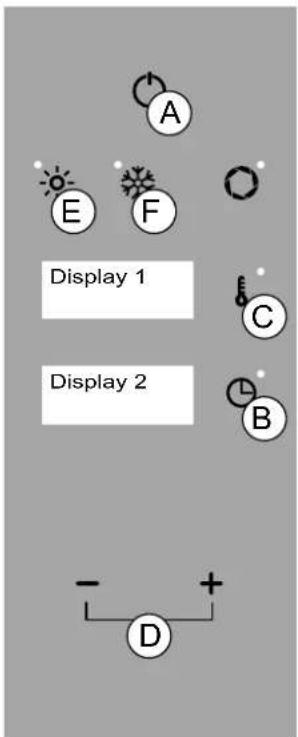

Display 1 Display 2

Fig.2

6. PARAMETRE FOR TILBEREDNING

6.1 CONVEKTION

Indstil tiden (se 5.3 Indstilling af tiden).

Hvis det er nødvendigt, indstilles „VACUUM VENTIL“ (se 5.5 Indstilling af VACUUM VENTIL), hastigheden for ventilatoren (se 5.6 Indstilling af hastigheden for ventilatoren) og funktionen fugtighed (se 5.4 Indstilling af fugtigheden)

DET er obligatorisk at indstille tiden for at starte ovnen

På Display 2 starter tiden ved at tælle ned (tilstand med tidsindstilling) eller tælle op (tilstand med uendelig tid).

Tryk på tasten „ON/OFF“ (fig. 1/A) for at afslutte funktionen.

Display 1 Display 2

Fig.1

Ved ilægning og udtagning af produktet fra apparatet er der stadig en resterende risiko for forbrændinger. Denne risiko forekommer, hvis man kommer i kontakt med ovnummet, bageplader, tilberedt materiale

Hver gang det er nødvendigt at tage adgang til området kaldet „ovnrummet“, er det vigtigt at huske, at der er fare for forbrændin- ger. Det er derfor obligatorisk at anvende passende personlige værnemidler. Anvend beskyttelsesudstyr, der er egnet til de opera- rationer, der skal udføres

Sørg for at anvende passende personlig beskyttelsestøj, inden der udføres rengøring (handsker, maske, briller)

Fortsæt med åbningen af døren ved at placere sig selv ved siden af apparatet for at undgå direkte varmekilder

Åbning af døren: Tag fat i håndtaget, drej til højre eller venstre og træk for at frigøre fjedermekanismen. Lukning af døren: Tag fat i håndtaget og skub for at blokere fjeder -mekanismen.

Se „5. Driftsparametre“ inden der fyldes produkt i ovnen

Læg produktet der skal tilberedes på pladen/pladerne og placer pladerne på holderne, der forudgående er blevet monteret i ovnen. (fig. 1)

Udfør proceduren for daglig opstart (se 4.2 Idriftsættelse).

Åbn ovnlågen og tag pladerne ud fra deres holdere ved hjælp af passende personlige værnemidler.

Når arbejdet er færdigt, skal vedligeholdelses-proceduren startes hvis det er nødvendigt (se 9. Almindelig vedligeholdelse)

Apparatet bruges til fremstilling af fødevarer. Det er nødvendigt at være særlig opmærksom på alle forhold relateret til hygiejne og konstant holde apparatet og hele det omgivende miljø rent

Apparatet skal rengøres regelmæssigt, og eventuelle fastbrændte skorper og/eller aflejringer af madrester skal fjernes

Rengøringen af apparatet skal udføres når ovnrummet er tomt

Ved længerevarende inaktivitet er det, udover at frakoble alle forsyningslinjer, nødvendigt at foretage en grundig rengøring af alle de interne og eksterne dele på apparatet

Hver gang det er nødvendigt at tage adgang til området kaldet „ovnrummet“, er det vigtigt at huske, at der er fare for forbrændinger. Det er derfor obligatorisk at anvende passende personlige værnemidler. Anvend beskyttelsesudstyr, der er egnet til de operationer, der skal udføres

Sørg for at anvende passende personlig beskyttelsestøj, inden der udføres rengøring (handsker, maske, briller)

Fortsæt med åbningen af døren ved at placere sig selv ved siden af apparatet for at undgå direkte varmekilder

Den kemiske virkning fra salt og/eller eddike eller andre sure stoffer under madlavningen, kan på lang sigt medføre korrosionsfænomener i ovnummet. Apparatet skal rengøres grundigt med rengøringsmiddel og skylles efter, efter at have udført cyklusser med tilberedning hvor disse stoffer er blevet anvendt

Rengøringsvæsken til rengøring af ovnrummet skal have visse kemiske egenskaber:

- pH på mere end 12

- uden klor/ammoniak og med en viskositet og densitet svarende til vand

Læs omhyggeligt instruktionerne på etiketten på rengøringsprodukter. Anvend beskyttelsesudstyr, der er egnet til de operationer, der skal udføres. (Se vedrørende beskyttelsesudstyr på emballagens etiket)

Anvend ikke-aggressive produkter til ekstern rengøring af apparatet (brug kommercielt tilgængelige rengøringsmidler til rengøring af stål og glas)

Vær opmærksom på overflader i rustfrit stål for ikke at beskadige dem, især skal brugen af ætsende produkter undgås. Brug ikke slibende materialer eller skarpe værktøjer

Skyl overfladerne med almindeligt vand fra hanen og tør dem over med en absorberende klud eller andet ikke-slibende materiale

Rengør ikke apparatet ved hjælp af trykspuling og/eller direkte vandstråler

Efter rengøringen er det nødvendigt med en god vedligeholdelse af pakningerne i døren. Rengør pakningerne med vand og neutral sæbe, tør dem omhyggeligt, og anvend talkumpulver over hele pakningens overflade når disse er tørre. Operationen der skal udføres for at opret holde en god vedligeholdelse af pakningerne, skal udføres hver uge

Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn der ikke er under opsyn.

Vent til temperaturen på apparatet og alle dets dele køler ned, for ikke at forårsage forbrændinger på operatøren

Tabel med sammendrag: Færdigheder - indgreb - interval

„Almindelig“ Operatør

Person med ansvar for og autoriseret til at betjene apparatet med aktive beskyttelsesenheder, og i stand til at udføre enkle opgaver.

„Teknisk“ operatør

	TYPE INDGREB INTERVAL FOR OPERATIONERNE
	Rengøring ved første opstartRengøring af ovnrummetRengøring af filteretIndvendig og udvendig rengøring af glassetKontrol og rengøring af pakningen omkring døren	Ved ankomsten efter installationenEfter dagens produktionNår det er nødvendigtNår det er nødvendigtEn gang om ugen efter produktionen
[DZKS]	Kontrol og rengøring af afløbene Hver 30. dag med	meget hårdt vand uden blødgø-ringsmiddel

8.2 RENG∅RING VED F∅RSTE OPSTART

Apparatet forlader fabrikken behandlet med specielle materialer for at beskytte de mest udsatte dele.

Udstyret skal ved første opstart rengøres omhyggeligt for at fjerne eventuelt tilbageværende fremmedlegemer indvendigt og udenfor ovnrummet.

Fjern forsigtigt og uden brug af værktøj den beskyttende film på apparatet og rengør alle apparatets ydre dele grundigt.

Anvend ikke slibende værktøj og ætsende rengøringsmidler (se 9.1 Generelle advarsler)

Ved afslutningen af de operationer, der er beskrevet for rengøring af de eksterne dele, er det nødvendigt at fortsætte med rengøring af ovnrummet.

Rengøringen af apparatet skal udføres når ovnrummet er tomt.

Åben døren og tag pladerne ud (hvis de er sat i) fra holderne (fig. 1). Tag holderen til pladerne ud ved at trække den fri fra stifterne (fig.2/B-C-D).

Rengøringen af apparatet skal udføres när ovnrummet er tomt, uden riste, plader eller andet tilbehør (fig.4-5).

Brug en almindelig forstøver (fig. 6), til at fordele rengøringsmidlet over hele overfladen i ovnrummet og rengør hele overfladen grundigt med en ikke-slibende svamp (fig. 6).

Efter afslutning af operationen skal ovnrummet skylles grundigt med almindeligt vand fra hanen. Til denne operation må der under ingen omstændigheder anvendes trykspuling.

Når de beskrevne operationer er gennemført, skal ovnrummet forsigtigt tørres af med en ikke-slibende klud.

Gentag om nødvendigt de ovenfor beskrevne operationer for en ny ren-gøringscyklus.

Inde i ovnrummet kan der forekomme skorper med rester af forskellig art, der skal foretages visuel kontrol ved slutningen af dagen for at kontrollere tilstedeværelsen af sådanne forhold.

Fjern om nødvendigt disse rester manuelt og skru om nødvendigt filteret i bunden af ovnrummet løs (fig. 7) for at frigøre drænet fra mulige tilbageværende rester. Ved afslutningen af operationerne skal filteret sættes tilbage i ovnrummet.

Hvis det er nødvendigt fjernes pladeholderne fra stifterne (fig.9) og de tages ud af ovnrummet.

Rengøring af filteret

Hvis det er nødvendigt løsnes filteret (fig.8), rengør det med almindeligt vand fra hanen og ikke-slibende og/eller ætsende materiale for at eliminere mulige fastgroede rester. Skyl grundigt. Ved afslutningen af operationerne skal filteret sæt tes på plads.

Meddelelsen „FILTER RENG∅RES“ (Display 2): Fortsæt med almindelig rengøring af filteret.

Når arbejdet med rengøringen er færdigt tryk -kes der på tasten „PLUS“ i 5 sekunder for at slette meddelelsen

Rengøring af bakken til opsamling af kondens

Der kan forekomme ophobning af restkoncentrationer i opsamlingsbakken for kondens, der kan forhindre udstrømningen af den opsamlede væske. Det er nødvendigt med visuel kontrol ved afslutningen af dagen for at kontrollere tilstedeværelsen af sådanne ophobninger. Hvis det er nødvendigt fjernes disse rester for at hullet til udledning ikke er tilstoppet (fig.11).

Indvendig og udvendig rengøring af glasset

Apparatet er udstyret med et fast glas fastgjort til døren og et glas der kan tages ud. Hvis det er nødvendigt, og med døren helt åben, afmonteres stoppeblokkene på glasset (fig.10) og det glas der kan tages ud rengøres forsigtigt på begge sider. Inden glasset igen monteres på døren, skal det faste indre glas også rengøres.

Kontrol og rengøring af pakningen omkring døren

Ved afslutningen af hver rengøring af ovnrummet og i slutningen af den daglige arbejdscyklus er det nødvendigt, for god vedligeholdelse, at der udføres en grundig rengøring af pakningen på døren (fig.12).

Rengør pakningen med ikke-slibende og/eller ætsende materiale, tør den forsigtigt og brug vaselinolie (til fødevare) over hele overfladen for at holde pakningen blød og i god stand.

Kontrol og rengøring af afløbene

For en korrekt bortledning af vandet i afløbsnetværket skal det kontrolleres, at der ikke er hindringer eller tilstopninger af nogen art på hele linjen (fig.9-13).

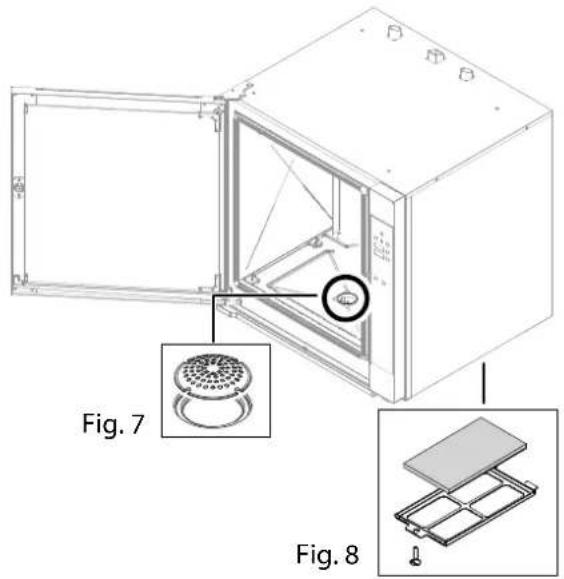

Fig. 7 Fig. 8

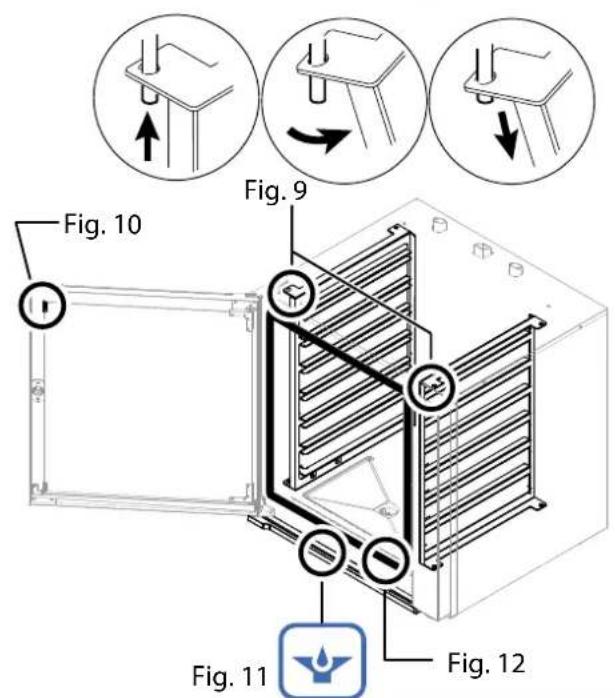

Fig. 10 Fig. 9 Fig. 11 Fig. 12

Fejlene vil blive vist på Display 2 under driften, se beskrivelsen:

P1NO - Alarm føler ovnrum: Temperaturføleren er i stykker eller frakoblet.

P7NO - Alarm overtemperatur kort: Kort overophedet (over 70° C).

MOT - Alarm motor: Motor overophedet.

EEP: Ukorrekt indlæsning/opdatering af software.

FLAM: Manglende forsyningsflamme.

VENT - Alarm vacuum: Funktionsfejl på udluftningsanordningen.

Alarm OFF RUN: Fejlfunktion på ventilatorenheden.

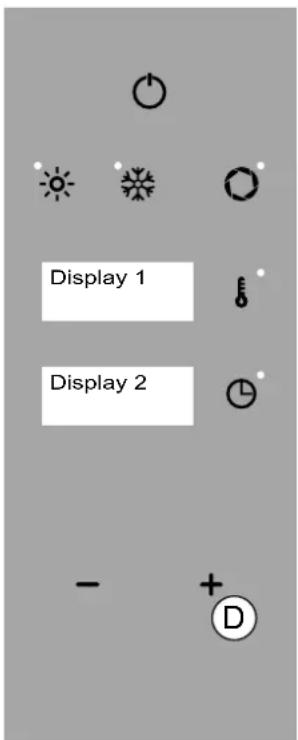

Tryk på tasten „PLUS“ (fig. 2/D) i 5 sekunder for midlertidigt at slette alarmen.

Meddelelsen vil blive vist igen indtil problemet løses.

Tag kontakt til det autoriserede servicecenter.

Den autoriserede vedligeholdelsestekniker griber ind for at identi - ficere årsagen til problemet og genoprette den korrekte drift

Display 1 Display 2 - + D

Fig.1

PROBLEML∅SNING

Hvis apparatet ikke fungerer korrekt, kan man forsøge at løse mindre problemer ved hjælp af denne tabel

FEJL MULIG ÅRSAG INDGREB
Apparatet kan ikke tændes	Der er ikke tændt for hovedafbryderenHFI-relæet eller den magnetotermiske afbryder er blevet udløst	Tænd på hovedafbryderenTænd for HFI-relæet eller den magnetotermiske afbryder
De indvendige vægge er dækket af kalksten	Blødgøringsanlægget er ikke tilsluttet eller er tomt	Tilslut apparatet til et blødgøringsanlægGenopret blødgøringsanlæggetUdfør afkalkning af ovnrummet
Der er pletter i ovnrummet	VandkvalitetenDårligt rengøringsmiddelDer bliver ikke skyllet grundigt nok	Filtrer vandet (se blødgøringsanlæg)Anvend det anbefalede rengøringsmiddelGentag skylningen
Gasapparatet tænder ikke	Gashanen er lukketDer er luft i rørene	Åben for gashanenGentag operationerne med tænding
Der mangler vand Vandhanen er lukket. Åben for vandhanen
Overophedning af elektriske elementer (alarm temperatur kort)	Køleventilatorer er tilstoppede	Frigør luftpassagen eller rens filtrene
Meddelelsen „Rengøring af filter“	Tiden på timeren for rengøring af filter er udløbet	Fortsæt med rengøring (se 8.4 Periodiske kontrolindgreb)

Hvis årsagen til problemet ikke kan løses, skal der slukkes for apparatet og lukkes for alle forsyningsenheder og tages kontakt til det autoriserede tekniske servicecenter

Nedtagning og bortskaffelse af apparatet

PÅBUD OM BORTSKAFFELSE AF MATERIALERNE, I OVERENSSTEMMELSE MED DEN LOVGIVNINGSMÆSSIGE PROCEDURE DER GÆLDER I DET LAND, HVOR APPARATET SKAL BORTSKAFFES

I HENHOLD TIL DIREKTIVERNE (se afsnit 0.1) vedrørende reduktion af brugen af farlige stoffer i elektrisk og elektronisk udstyr samt bortskaffelse af affald. Symbolet med den overkrydsede affaldsbeholder på apparatet eller emballagen indikerer, at produktet ved slutningen af dets levetid skal bortskaffes separat fra andet affald.

Den separate bortskaffelse af dette apparat i slutningen af apparatets levetid er organiseret og ledes af producenten. Den bruger, der ønsker at bortskaffe dette apparat, skal derfor kontakte producenten og følge det system, som sidstnævnte har vedtaget for at gennemføre separat bortskaffelse af apparatet ved afslutningen af apparatets levetid. Korrekt separat afskaffelse af apparatet for efterfølgende genanvendelse, behandling og miljømæssigt forsvarlig bortskaffelse af de ikke genanvendelige dele hjælper med at undgå mulige negative virkninger på miljøet og på sundheden og favoriserer genanvendelse af de materialer, apparatet består af. Den ulovlige bortskaffelse af produktet fra indehaveren indebærer anvendelse af de administrative sanktioner, der er fastsat i den gældende lovgivning.

Nedlukning og bortskaffelse af apparatet skal udføres af specialiseret personale

Bortskaffelse af affaldet

Under brug og vedligeholdelse skal man undgå at sprede forurenende produkter (olie, fedtstof osv.) til milljøet og der skal sørges for differentieret bortskaffelse i overensstemmelse med de forskellige materialers sammensætning og i overensstemmelse med den gældende lovgivning

Ulovlig bortskaffelse af affald straffes i henhold til lovgivningen indenfor det område, hvor overtrædelsen er konstateret.
