Produkttype	Robotplæneklipper
Mærke	Powerworks
Model	P3
Mål (H x B x D)	25 x 57 x 36 cm
Vægt	7,2 kg
Batteri	Lithium-ion 20 V / 2,0 Ah (ref. T0100110-00)
Strømforsyning	220-240 V / 32 VDC
Længde på lavspændingskabel	10 m
Gennemsnitlig opladningstid	240 minutter
Gennemsnitlig klipningstid	60 minutter
Klipsystem	Tre roterende knive
Klipbredde	17 cm
Kliphøjde	20 til 60 mm (justerbar)
Maks. arbejdsområde	300 m²
Maks. hældning af klipområde	30%
Maks. længde af afgrænsningskabel	800 m
Beskyttelsesklasse (plæneklipper)	IPX5
Beskyttelsesklasse (ladestation)	IPX2
Beskyttelsesklasse (strømforsyning)	IP67
Lydniveau (lydeffekt)	58 dB(A) målt, 61 dB(A) garanteret
Forbindelse	Bluetooth (Greenworks Tools app)
Rutinemæssig vedligeholdelse	Regelmæssig rengøring, udskiftning af knive hver 2-6 uger
Vinteropbevaring	Batteri fuldt opladet, opbevares tørt og frostfrit
Garanti	3 år (2 år for batteri)

Ofte stillede spørgsmål - P3 Powerworks

Hvordan installeres afgrænsningskablet til Powerworks P3 plæneklipper?

Afgrænsningskablet skal lægges i en løkke omkring arbejdsområdet, mod uret, med respekt for afstande til forhindringer (10-35 cm afhængigt af højde). Fastgør det med pløkker eller begrav det 1-2 cm dybt. Brug de medfølgende stik til at forbinde enderne til ladestationen.

Hvordan justeres kliphøjden på model P3?

Drej justeringshjulet på toppen af plæneklipperen. Med uret for at øge højden (maks. 60 mm), mod uret for at mindske (min. 20 mm). De første uger indstilles til 60 mm for at undgå at beskadige kablet.

Hvad gør jeg, hvis plæneklipperen ikke oplader?

Kontroller først, at ladestationen er tændt (grøn LED). Sørg for, at ladekontakterne på plæneklipperen og stationen er rene. Hvis stationens LED blinker blåt, er afgrænsningskablet brudt eller afbrudt: inspicér og reparer løkken.

Hvordan udskiftes knivene på Powerworks P3 plæneklipper?

Stop plæneklipperen med STOP-knappen og fjern sikkerhedsnøglen. Brug beskyttelseshandsker. Vend plæneklipperen, skru de tre skruer ud med en skruetrækker, fjern de slidte knive, og monter derefter de nye knive (ref. 333092355) med nye skruer. Sørg for, at de kan dreje frit.

Hvad er batteriets kapacitet, og hvordan udskiftes det?

Lithium-ion-batteriet er 20 V / 2,0 Ah (ref. T0100110-00). Det holder 2-4 år. For at udskifte det, fjern karrosseriet, afbryd det gamle batteri og installer et nyt. Overlad dette til en autoriseret professionel om nødvendigt.

Plæneklipperen klipper ikke hele området, hvad gør jeg?

Forøg driftstiden via mobilappen. Kontroller, om områdets form kræver et styrekabel til smalle passager eller fjerne områder. Sørg også for, at knivene er skarpe, og at klipdisken ikke er blokeret.

Hvordan parres plæneklipperen med mobilappen?

Download Greenworks Tools-appen fra App Store eller Google Play. Aktivér Bluetooth på din smartphone. På plæneklipperen indsættes sikkerhedsnøglen, og den startes. Følg instruktionerne i appen og indtast den unikke parringskode (findes i den medfølgende hurtigguide).

Hvad er LED-fejlkoderne på plæneklipperen?

Blinkende grøn LED: gendannelsestilstand (softwareopdatering). Blå LED lyser: klar til Bluetooth. Blinkende gul LED: PIN-kode påkrævet. Blinkende rød LED: fejl (genstart). Stationens LED: grøn = OK, blå blinkende = kabel brudt, rød = elektronisk fejl.

Hvordan vedligeholdes plæneklipperen til vinteren?

Rengør plæneklipperen grundigt, oplad batteriet fuldt, inspicér knive og hjul. Opbevar plæneklipperen på et tørt og frostfrit sted, på alle fire hjul. For ladestationen, afbryd den om muligt og opbevar den indendørs.

Dækker garantien knive og afgrænsningskabel?

Nej, knive er forbrugsvarer og er ikke dækket af garantien. Skader på afgrænsningskablet (løkken) er også undtaget. Den 3-årige garanti (2 år for batteri) dækker fabrikations- og materialefejl, forudsat at originale dele anvendes.

BRUGSANVISNING P3 Powerworks

Installera begränsningskabeln....12

Installera guidekabel ....15

Du må ikke sitte på gressklipperen.

Klasse III-apparat

LESE BRUKERHÄNDBOKEN

Barn må holdes under oppsyn så de ikke leker med apparatet.

Ikke bruk gressklipperen hvis et knivblad eller hoveddelen er defekt.

Oppbevar hurtigveiledningen på et trygt sted, da den inneholder en unik paringskode til gressklipperen din.

Koble strømforsyningskabelen til en veggkontakt med 100-240 V.

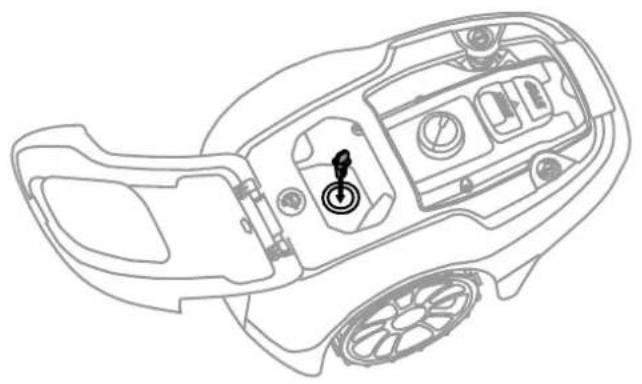

LADE BATTERIET F∅RSTE GANG

Hvis du skal installere en ledekabel, lager du en løkke med ca. 20 cm ekstra grensekabel der ledekabelen skal bli koblet til senere.

Når du fester grensekabelen med plugger:

• Klipp gresset veldig kort med en vanlig gressklipper eller kantklipper der kabelen skal legges.
• Legg grensekabelen på bakken og fest den med plugger som står tett.
  • Bank eller hamre pluggene ned i bakken.

Ikke bank pluggene så langt ned i bakken at grensekabelen strekkes for mye.

Når du graver ned grensekabelen:

- Grav grensekabelen 1–20 cm ned i bakken.

Planlegg hvor ledekabelen skal gå før du legger ut grensekabelen.

Bruk samme kabelrull til grensekabelen og ledekabelen.

Ikke legg ledekabelen over grensekabelen.

Før ledekabelen til løkken på grensekabelen der ledekabelen skal kobles til.

Kutt grensekabelen med kombinasjonstangen.

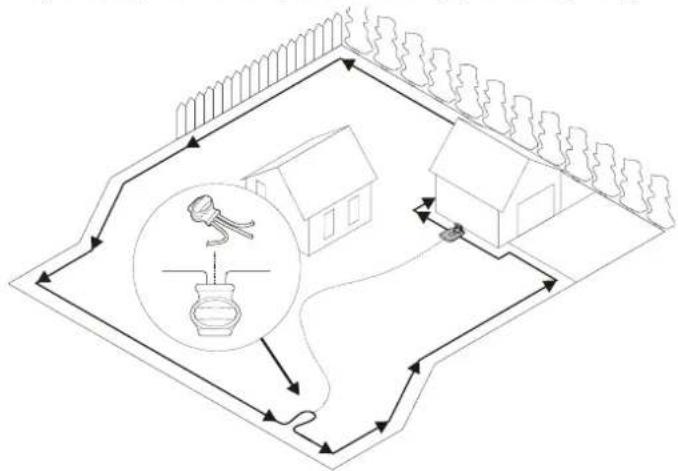

Installasjon

Kontroller at karosseriet er festet godt til kabinettet.

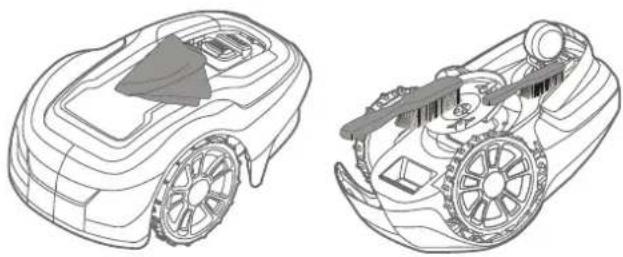

RENGJ∅RING

Bytt alle de tre knivbladene og skruene samtidig som et sett.

Snu gressklipperen opp ned.

Vi erklærer herved at produktet:

Kategori: Robotklipper

Modell: P3 / P5 / P7

De følgende sider indeholder vigtige sikkerheds- og betjeningsanvisninger.

Læs og gennemgå alle sikkerhedsanvisninger og advarsler og forsigtighedsregler indeholdt i denne manual.

Hvis disse anvisninger, advarsler og påbud ikke læses og følges, kan det medføre alvorlig tilskadekomst eller dødsfald for personer eller kæledyr eller skade på personlig ejendom.

Materialer, tekniske data og tal i denne manual er kun anført som vejledende, og er ikke bindende.

Fabrikanten forbeholder sig ret til uden forudgående varsel at foretage ændringer i de tekniske egenskaber og driftsmæssige funktioner, materialer, tekniske data eller data

Indholdsfortegnelse

Produktsikkerhed 4

Læs brugervejledningen ....4

Driftsmæssig sikkerhed 6

Udpakning af produktet....7

Installation 8

Fysisk planlægning og forberedelse 8

Installation og tilslutning af ladestation....9

Placering af ladestation:....9

Tilslutning af strømforsyning 10

Første opladning af batteriet 11

Udlægning af afgrænsningskabel 12

Montering af styrekabel....15

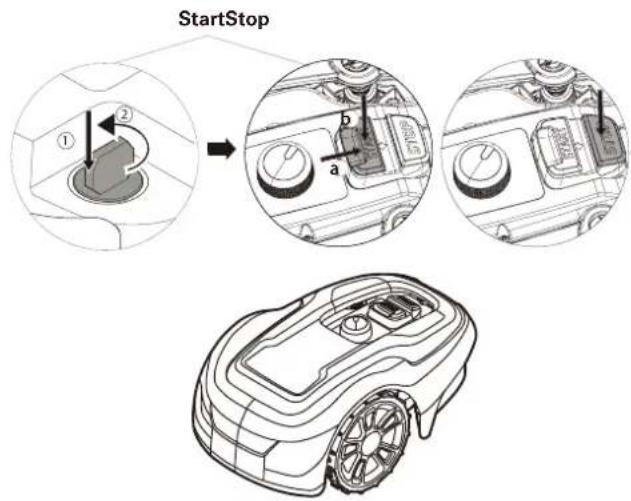

Start og stop af plæneklipper 18

Frakobling af plæneklipperen ....18

Justér klippehøjden ....18

Løfte og bære plæneklipperen....19

Parring af mobilapp med plæneklipper....19

Vedligeholdelse 20

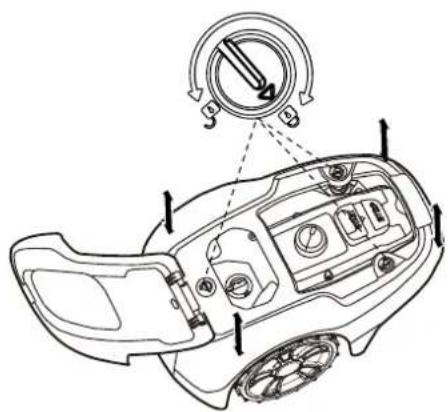

Tage kabinettet af chassiset 20

Rengøring 20

Udskiftning af knive 21

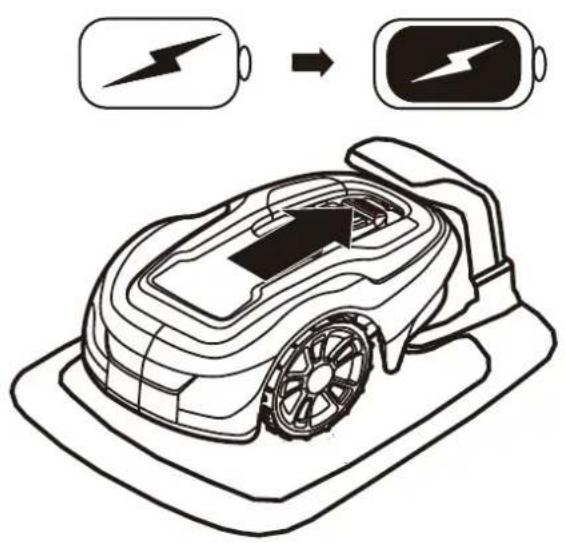

Vedligeholdelse af batteriet 21

Udskiftning af batteriet 22

Vinteropbevaring af plæneklipperen 23

Vinteropbevaring af ladestationen 23

Fejlfinding....24

Indikator-LED'er på plæneklipperen 24

Symptomer 25

Brud på afgrænsningskabel og styrekabel 25

Tekniske data 26

Miljøbeskyttelse 27

Garantivilkår 29

Som supplement til denne brugerhåndbog er der flere oplysninger tilgængelige på webstedet: www.powerworkstools.eu

FORKLARING AF SYMBOLER PÅ PLÄNEKLIPPEREN

Det er et farligt eldrevet værktøj. Udvis forsigtighed når der arbejdes, og følg alle sikkerhedsanvisninger og -advarsler.

Læs brugervejledningen omhyggeligt før betjening af plæneklipperen.

Tag sikkerhedsnøglen ud, før du begynder at at arbejde på eller løfte plæneklipperen.

Fare for udslyngede genstande under drift.

Hold sikker afstand til plæneklipperen under drift, og hold mennesker, især børn, kæledyr og tilskuere væk fra det område, hvor plæneklipperen kører.

Sid ikke på plæneklipperen.

Klasse III-apparat

DA

LÆS BRUGERVEJLEDNINGEN

Følgende symboler er vigtige for læsning og forståelse af betjeningsanvisningerne.

Brug beskyttelseshandsker

Følgende system anvendes i brugervejledningen for at lette forståelsen:

ADVARSEL! Advarselstekster fortæller brugere og forbrugere, at der kan være risici og om arten af disse, således at ulykker kan undgås ved hensigtsmæssig adfærd under brugen af produktet.
- FORSIGTIG: Tekster om forsigtighed fortæller brugere og forbrugere, at der kan være produktrisici og om arten af disse, således at det undgås at beskadige produktet ved hensigtsmæssig adfærd under brugen af det.
- BEMÆKNING: Bemærkninger giver brugere og forbrugere supplerende oplysninger om produktets anvendelse.
Tekst skrevet med fed kursiv refererer til et andet afsnit i brugervejledningen.
- Tekst skrevet med fed angiver indstillinger på plæneklipperen.

VIGTIGT

LÆS GRUNDIGT INDEN BRUG! GEM TIL SENERE BRUG!

Undervisning

ADVARSEL! Automatisk plæneklipper! Hold afstand til maskinen! Hold opsyn med børn!

• Læs anvisningerne grundigt. Bliv fortrolig med alle knapper og håndtag og den korrekte brug af apparatet.
- Lad aldrig personer, der ikke kender disse anvisninger, eller børn bruge maskinen. Lokale forskrifter kan sætte aldersgrænser for en operatør.
- Ejeren eller brugeren er ansvarlig, hvis andre personer eller andres ejendom udsættes for ulykke eller fare.

Forberedelse

• Sikr korrekt montering af kant- og styrekablet, som anvist.
• Undersøg med jævne mellemrum området, hvor maskinen skal bruges, og fjern evt. sten, pinde, ledninger, hundeben og andre fremmedlegemer.
• Efterse med jævne mellemrum, om der er slid og skader på knivene, knivenes bolte og skæreenheden. Nedslidte eller beskadigede klinger og bolte skal skiftes på samme tid, så balancen opretholdes.

Generelt

• Brug aldrig maskinen med defekte afskærmninger eller uden sikkerhedsudstyr, som fx kabinettet, på plads.
  Hænder eller fødder må ikke komme i nærheden af eller under roterende dele.
• Løft eller bær aldrig på en maskine, mens motoren kører.
  • Fjern (eller betjen) deaktiveringsanordningen fra maskinen
• før fjernelse af en blokering;
• før kontrol, rengøring eller arbejde på maskinen.
• Lad aldrig maskinen køre uden opsyn, hvis du ved, at der er kæledyr eller personer i alle aldre i nærheden.

• Hold alle møtrikker, bolte og skruer stramme for at være sikker på, at maskinen er i sikker driftsmæssig stand.
• Udskift for en sikkerheds skyld slidte eller beskadigede dele.
• Sørg for, at de skærende dele kun udskiftes med den rigtige type.
• Sørg for, at batterierne oplades ved hjælp af den korrekte lader anbefalet af fabrikanten. Forkert brug kan medføre elektrisk stød, overophedning eller udsivning af ætsende væske fra batteriet.
  I tilfælde af udsivning af elektrolyt: Skyl med vand eller andet neutraliserende middel. Søg lægehjælp, hvis elektrolytten kommer i øjnene osv.
  Udførelse af service på maskinen skal ske i overensstemmelse med fabrikantens anvisninger.

ADVARSEL! Dette apparat indeholder batterier, der kun må skiftes af en fagperson.

ADVARSEL! Brug kun den aftagelige forsyningsenhed, der følger med apparatet, när batteriet oplades.

DRIFTSMÄSSIG SIKKERHED

Denne brugervejledning indeholder alle de grundlæggende oplysninger om sikker betjening og vedligeholdelse af plæneklipperen.

Læs omhyggeligt alle sikkerhedsadvarsler og -anvisninger i denne vejledning inden brug af plæneklipperen. Gem denne brugervejledning til senere brug. Følg fabrikantens anvisninger vedrørende installation, drift, vedligeholdelse og reparation.

Denne plæneklipper er designet til at slå græs på åbne og jævne områder. Brug kun udstyr godkendt af fabrikanten. Alle andre anvendelsestyper er forkerte

Denne plæneklipper opfylder CE-mærkningsstandarderne og direktiverne vedrørende elektromagnetisk kompatibilitet, maskiner og lavspænding.

Plæneklipperen er ikke beregnet til brug af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller manglende erfaring og viden, medmindre de er blevet vejledt eller instrueret i brugen af apparatet af en person med ansvar for deres sikkerhed.

Plæneklipperen må kun betjenes, vedligeholdes og repareres af personer, som forstår dens særlige karakteristika og sikkerhedsforskrifter.

Start plæneklipperen i overensstemmelse med anvisningerne. Når sikkerhedsnøglen er i aktiveret stilling: hold hænder og fødder væk fra de roterende knive.

Stik aldrig hænder og fødder ind under plæneklipperen.

Lav aldrig om på plæneklipperens originale design. Alle ændringer resulterer i garantiens bortfald.

Sluk for plæneklipperen med STOP-knappen på plæneklipperen, hvis der er personer, især børn eller kæledyr i arbejdsområdet. Det anbefales at programmere plæneklipperen til at arbejde, når området er ryddet for personer eller kæledyr.

Fjern genstande fra området, såsom grene, legetøj, sten, redskaber, der kan beskadige knivene. Plæneklipperen kan køre fast på genstande i arbejdsområdet, og det kan være nødvendigt at fjerne genstanden, før plæneklipperen kan fortsætte med arbejdet.

Løft eller bær aldrig plæneklipperen med sikkerhedsnøglen isat.

Sluk altid plæneklipperen ved hjælp af STOP-knappen, når plæneklipperen ikke er i brug. Plæneklipperen kan kun starte, når sikkerhedsnøglen er isat, og der trykkes på startknappen.

Brug ikke slåmaskinen med defekt knivskive eller kabinet.

Overlad ikke brugen af plæneklipperen til personer, der ikke ved, hvordan den arbejder og opfører sig.

Placér ikke noget ovenpå plæneklipperen eller ladestationen.

Bær altid beskyttelseshandsker, når der arbejdes med plæneklipperens knive.

Udpakning af produktet

1 Aftageligt dæksel
2 Stop-knap
3 Start-knap
4 LED-indikatorer
5 Justering af klippehøjde
6 Forhjul
7 Baghjul
8 Knivskive
9 Bærehåndtag
10 Ladestation

11 LED til driftskontrol
12 Brugervejledning og kontrolvejledning
13 Strømforsyning*
14 Skruer til fastgørelse af ladestationen (5 stk.)
15 Kabelsløjfe til afgrænsnings- og styrekabel
16 Ledningspløkker
17 Ekstra knive og skruer (3 stk.)
18 Lineal (knækkes af emballagens top)
19 Samler og stik til styrekabel
20 Stik til kabelsløjfe

* Strømforsyningen kan se anderledes ud i det land, hvor du har købt apparatet.

Tag plæneklipperen og installationsdelene ud af emballagen. Kontrollér, at alle dele vist i figur 1 forefindes i emballagen og er ubeskadiget. Kontakt din forhandler, hvis der mangler dele, eller hvis de er beskadiget.

Opbevar Kvikvejledningen på et sikkert sted, da den indeholder den unikke parringskode til din plæneklipper.

Læs hele afsnittet, før installationen påbegyndes. Installationen påvirker plæneklipperens kapacitet. Planlæg installationen grundigt.

Følgende er de vigtigste opgaver ifm. med installation:

• Fysisk planlægning og forberedelse
• Installation og tilslutning af ladestation
• Tilslutning af strømforsyningen
• Første opladning af batteriet
• Installation af afgrænsningskablet
• Installation af styrekablet
- Kalibrering og første opstart

FYSISK PLANLÆGNING OG FORBEREDELSE

Sørg for, at følgende forhold er til stede i området, hvor plæneklipperen vil blive brugt:

• Græsset er kortere end 10 cm.
Der er ingen sten, löse stykker træ, ledning, strømførende kabler og andre fremmedlegemer.
Arbejdsområdet er jævnt og har ingen grøfter, riller og stejle hældninger på mere end 30 %.

Der skal bruges følgende værktøj til installationen, men de medfølger ikke:

• Hammer/gummihammer til at slå pløkkerne ned i jorden.
• Universaltang til at klippe afgrænsningskablet.
  • Polygriptang til at klemme samlingerne sammen.
• 6 mm unbrakonøgle til at fastgøre ladestationen til underlaget.

INSTALLATION OG TILSLUTNING AF LADESTATION

• P et plant sted uden direkte sol (forenden af ladestationen må ikke være 5 cm højere eller lavere end bagenden).
• Inden for rækkevidde af en vægstikkontakt (lavspændingskablet er 10 m langt).
• Med mindst 3 m foran og 1 m til hver side (undgå at placere den i indelukke i arbejdsområdet).

Hele ladestationen skal inden for arbejdsområdet, som vist på billedet.

TILSLUTNING AF STR∅MFORSYNING

Tilslut strømforsyningen på et køligt, tørt sted, der ikke er i direkte sollys.

Hvis strømforsyningen er sluttet til en stikkontakt udendørs, skal den være godkendt til udendørs brug.

Lavspændingskablet kan løbe hen over arbejdsområdet, hvis det holdes nede med bøjler eller nedgraves.

FORSIGTIG: Undlad at skære, splejse eller ændre lavspændingskablet. Ændring af lavspændingskablet vil medføre garantiens bortfald.

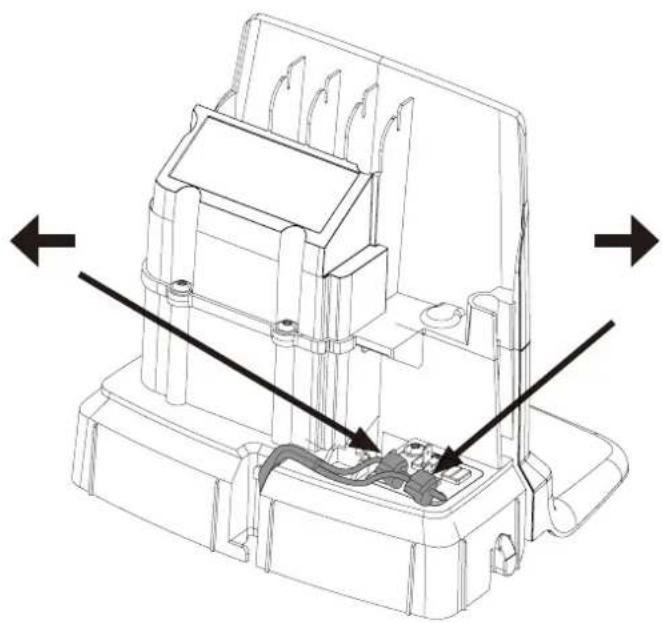

Fjern beskyttelsesdækslet på ladestationen ved at trykke på tapperne på hver side af dens bund, og løft dækslet væk.

DA

Tilslut lavspændingskablet til ladestationen.

Før lavspændingskablet gennem kanalen bag tapperne for at holde det på plads i ladestationen.

Tilslut strømforsyningens kabel til en 100-240 V-stikkontakt.

F∅RSTE OPLADNING AF BATTERIET

Sæt sikkerhedsnøglen i plæneklipperen og stil den på tænd (I).

Placér plæneklipperen i ladestationen, men afgrænsnings- og styrekablet lægges ud.

Plæneklipperen kan ikke bruges, før installationen er fuldført.

Når af afgrænsningskablet skal lægges, er der mange forhold at tage i betragtning som beskrevet i nedenstående tabel.

Tabel 1. Håndtering af undvigelser og forhindringer i arbejdsområdet

VARIATIONER INDEN FOR ARBEJDSOMråDET PLANLÆGNING VEDR. AFGRÆNSNINGSKABEL
Faste forhindringer i niveau med græsplænen, som plæneklipperen kan køre henover (brosten, fliser eller lignende)	Læg afgrænsningskablet under belægningsstenene eller i samlingerne mellem belægningsstenene.Lad aldrig plæneklipperen køre over grus, muld eller lignende materiale, da det kan beskadige knivene.
Faste forhindringer ± 1 cm høje Læg afgrænsningskablet 10 cm fra forhindringen.
Faste forhindringer 1-5 cm høje (små grøfter, blomsterbede eller lave kantsten)	Læg afgrænsningskablet 30 cm fra forhindringen.
Faste forhindringer 5 cm eller højere (hegn eller mure) Læg afgrænsningskablet 35 cm fra forhindringen.
Faste forhindringer højere end 15 cm, som kan modstå et sammenstød (træer eller buske)	Ingen foranstaltninger påkrævet, plæneklipperen vil vende om, når den støder imod denne type forhindring.
Faste forhindringer, der hælder let, såsom sten eller store træer med rødder, der stikker op.	Læg afgrænsningskablet 30 cm derfra, eller fjern forhindringen.
Faste forhindringer, der ikke kan modstå et sammenstød Læg afgrænsningskablet 30 cm fra og rundt om forhindringen og derefter tilbage ad samme rute.
Lange og smalle passager og områder snævrere end 1,5 m Læg et styrekabel.
Kanter mod en skråning, vej, afgrund eller vand. Supplér afgrænsningskablet med en fysisk barriere, der er mindst 15 cm høj.
Fald op til 30 % i arbejdsområdet Ingen foranstaltninger påkrævet; plæneklipperen kan arbejde på op til 30 %, så længe hældningen ikke er i udkanten af arbejdsområdet.
Hældning mindre end 15 % i kanten af arbejdsområdet Læg afgrænsningskabel som normalt.
Hældning større end 15 % i kanten af arbejdsområdet Læg ikke afgrænsningskabel, medmindre der er en fast forhindring (hegn eller mur), der hindrer plæneklipperen i at køre ud af arbejdsområdet.Hvis en del af arbejdsområdets yderkant hælder mere end 15 %: Læg afgrænsningskablet 20 cm inde på flad bund for begyndelsen af hældningen.

BEMÆRK: Hældningsgraden bestemmes i procenter (%). Hældningen i procenter beregnes som forskellen i højde i centimeter for hver meter. Hvis højdeforskellen eksempelvis er 10 cm, er hældningsgraden 10 %.

Installation

Fastgør midlertidigt enden af sløjfekablet til en pløk eller en anden genstand ved ladestationen.

Læg sløjfekablet ud, mod uret, langs den planlagte afgrænsning af arbejdsområdet, idet anvisningerne i tabel 1 tages i betragtning, indtil du er kommet tilbage til ladestationen.

Hvis du vil installere et styrekabel, laves et øje med ca. 20 cm ekstra afgrænsningskabel, hvor styrekablet senere vil blive tilsluttet.

Se Udlægning af styrekabel på side 15 for yderligere oplysninger.

Hvis afgrænsningskablet er for kort, bruges medfølgende samler og stik til styrekablet for at splejse yderligere afgrænsningskabel på følgende måde:

1 Indsæt begge ender af afgrænsningskablet i samleren og stikket til styrekablet. Kontrollér, at kablerne er skubbet helt ind i samleren og stikket til styrekablet, så enderne synligt går gennem samleren og stikket til styrekablet.
2 Tryk knappen på toppen af samleren og stikket til styrekablet helt med polygrip-tangen, indtil du hører et klik.

Lad spolen med sløjfekabel ligge ved ladestationen.

Gå tilbage omkring afgrænsningen på arbejdsområdet, og sikr afgrænsningskablet enten med pløkker eller nedgravet i jorden. Det anbefales at bruge pløkker, da det giver mulighed for justering i de første par ugers drift.

Hvis afgrænsningskablet sikres med pløkker:

• Klip græsset meget kort med en almindelig plæneklipper eller en trimmer, hvor kablet skal lægges.
• Læg afgrænsningskablet på jorden, og sikr det med pløkke tæt på hinanden.
• Pløkkene trykkes eller hamres i jorden.

Skub ikke pløkkene så langt ned i jorden, at de trykker på afgrænsningskablet.

Hvis afgrænsningskablet nedgraves:

- Grav afgrænsningskablet 1-20 cm ned i jorden.

Installation

Når afgrænsningskablet er lagt helt ud og sikret, monteres stikkene på det afsluttende sløjfekabel således:

1 Åbn stikket på sløjfekablet, og læg kablet i tangen til sløjfekablets stik.
2 Tryk stikkene til sløjfekablet sammen med polygrip-tangen, indtil du hører et klik.

Klip alle overskydende afgrænsningskabel af 1-2 cm over hvert stik.

Slut afgrænsningskablet til ladestationen sådan:

1 Fjern beskyttelsesdækslet på ladestationen, og før ledningen bag

tapperne ind i kanalen bag på ladestationen.

2 Tryk stikket ned over ladestationens metalben (mærket med venstre og højre pile).

BEMÆRK: Kontrollér, at afgrænsningskablet til højre for ladestationen er forbundet til pilen, der vender mod højre og det samme i venstre side.

UDLÆGNING AF STYREKABEL

Plæneklipperen bruger det ekstra styrekabel til at finde vej tilbage til ladestationen, men også arbejdsområder, der er svære at finde. Eksempelvis udlægges styrekablet mellem ladestationen og et fjernt sted i arbejdsområdet eller gennem en snæver passage.

Det anbefales at bruge et styrekabel til snævre passager (under 3 m) eller til at forkorte søgetiden.

Planlæg placeringen af styrekablet, før afgrænsningskablet lægges ud.

Brug samme kabelrulle til både afgrænsningskabel og styrekabel.

Såvel styrekabel som afgrænsningskabel skal gøres fast til underlaget med pløkker eller nedgraves.

Installation

Hvis styrekablet udlægges på en stejl hældning, udlægges kablet i en vinkel til hældningen, så det er nemmere for plæneklipperen at følge styrekablet på hældningen.

Læg ikke styrekablet med skarpe vinkler, da plæneklipperen så vil have svært ved at følge det.

Læg ikke styrekablet nærmere afgrænsningskablet end 30 cm.

Læg ikke styrekablet tværs over afgrænsningskablet.

Før styrekablet lige under opladningspladen i sporet, der er beregnet til dette, og derefter mindst 2 m lige ud fra den forreste kant af pladen.

Lav så meget plads til venstre (set med ansigtet mod ladestationen) for styrekablet som muligt.

Før styrekablet hen til sløjfen på afgrænsningskablet, hvor styrekablet skal tilsluttes.

Klip afgrænsningskablet over med universaltangen.

Sæt de to ender af afgrænsningskablet samt enden af styrekablet ind i samleren og stikket til styrekabel. Kontrollér, at kablerne er skubbet helt ind i samleren og stikket til styrekablet, så enderne synligt går gennem samleren og stikket til styrekablet.

Klem knappen på toppen af samleren og stikket til styrekablet helt ned ved hjælp af polygriptangen, indtil du hører et klik.

Sikr samleren og afgrænsnings- og styrekablerne enten med pløkker eller ved nedgravning.

Forbind styrekablet til ladestationen på følgende måde:

1 Fjern beskyttelsesdækslet på ladestationen, og før ledningen bag tapperne ind i kanalen, der fører til terminalerne.

2 Tilslut styrekablet til kontaktstiften på ladestationen, som er mærket G1.

KALIBRERING OG F∅RSTE START

Fastgør ladestationen til underlaget med de fem medfølgende skruer ved hjælp af en 6 mm unbrakonøgle.

BEMÆRK: Lav ikke nye huller i ladestationens bundplade. Det er kun de eksisterende huller, der kan bruges til at fastgøre bundpladen til underlaget.

BEMÄRK: Man må ikke stå eller gå på ladestationens bundplade.

Kontrollér LED-indikatorerne på ladestationen:

- LED-indikatorerne lyser fast grønt, hvis der er udgangsspænding på, og afgrænsningskablet ikke er afbrudt.

LED-indikatoren lyser ikke, hvis der ikke er udgangsspænding fra strømforsyningen.

Hvis indikator-LED'en ikke viser fast lys eller grønt lys, se Indikator-LED'er på ladestation for fejlfinding på side 24.

Par plæneklipperen med mobilappen som anvist i Parring af mobilapp med plæneklipper på side 19.

START OG STOP AF PLÆNEKLIPPER

Sådan startes plæneklipperen::

1 Sæt sikkerhedsnøglen i, og drej mod uret til stilling "1".
2 Skub läsen på startknappen bagud.
3 Tryk ned på START-knappen.

Sådan stoppes plæneklipperen:

Tryk på plæneklipperens STOP-knap.

Tryk på plæneklipperens STOP-knap, og tag sikkerhedsnøglen ud.

ADVARSEL! Tag altid sikkerhedsnøglen ud under vedligeholdelse, eller hvis maskinen skal flyttes.

I de første par uger sættes klippehøjden til 60 mm for at undgå at klippe i afgrænsningskablet og styrekablet. Sænk indstillingen af klippehøjden et trin i de følgende uger, indtil den ønskede klippehøjde er nået.

Drej på justeringsknappen for klippehøjde for den ønskede indstilling. Den valgte indstilling er markeringen på kabinettet, der flugter med pilen på knappen.

Ved at dreje med uret øges klippehøjden.

Ved at dreje mod uret mindskes klippehøjden.

Plæneklipperens klippehøjde kan justeres mellem 20 mm og 60 mm.

L∅FTE OG BÆRE PLÆNEKLIPPEREN

Tryk på STOP-knappen, og tag sikkerhedsnøglen ud før løft. Løft og bær altid plæneklipperen i bærehåndtaget.

PARRING AF MOBILAPP MED PLÄNEKLIPPER

Download Powerworks tools App på App Store/Google Play, og følg vejledningerne på skærmen, for at pardanne plæneklipperen. Hav den unikke parringskode (anført på kvikguidemanualen) og plæneklipperen klar.

ADVARSEL! Bær beskyttelseshandsker, når du arbejder med eller I nærheden af de skarpe knive.

ADVARSEL! Før der arbejdes på selve plæneklipperen, tages sikkerhedsnøglen ud.

ADVARSEL! Før der arbejdes med ladestationen eller strømforsyningen, fjernes stikket fra elnettet.

• Efterse jævnligt plæneklipperen, og udskift for en sikkerheds skyld slidte eller beskadigede dele.
  • Kontrollér, at knivene kan rotere frit
• Hold alle møtrikker, bolte og skruer stramme for at være sikker på, at maskinen er i sikker driftsmæssig stand.
• Den normale levetid for knivene er 2 til 6 uger, når de benyttes til det maksimalt mulige arbejdsområde og længere for mindre områder.

FORSIGTIG: Sløve knive giver dårligt slået græs, og der kræves mere energi og dermed kortere perioder mellem batteriopladninger.

• Rengør plæneklipperen jævning for bedste udbytte.

TAGE KABINETTET AF CHASSISET

Drej håndtaget, så det er åbent, og løft med et fast tag et hjørne af kabinettet, og gentag for alle fire hjørner, indtil kabinettet løsner sig fra chassiset.

Sæt kabinettet på igen ved at flugte kabinettet med chassiset, og tryk ned med et fast tag, indtil du hører et klik. Drej håndtaget, så det er låst.

Kontrollér, at kabinettet sidder godt fast på chassiset.

DA

RENG∅RING

ADVARSEL! Tryk på STOP-knappen, og tag sikkerhedsnøglen ud før rengøring.

Rengør plæneklipperens ydre omhyggeligt med en blød børste, fugtig klud og eventuelt med en vandslange med lavt tryk. Tag kabinettet af chassiset.

Læg plæneklipperen om på siden, og rengør knivområdet og hjulene med en stiv børste eller skraber for at fjerne sammenpressede græsflager.

ADVARSEL! Tryk på stopknappen, og tag slikkerhedsnøglen ud før udskiftning af knive. Husk beskyttelseshandsker.

ADVARSEL! Brug kun knlve fra GLOBE: 333092355

FORSIGTIG: Brug kun originale reservedele.

Udskift alle tre knive og skruerne samtidig som et sæt.

Vend plæneklipperen med bunden i vejret.

Løsn skruerne med skruetrækker med lige kærv eller krydskærv.

Tag knivene og skruerne af.

Skru de nye knive fast med nye skruer.

Kontrollér, at knivene drejer frit

VEDLIGEHOLDELSE AF BATTERIET

ADVARSEL! I tilfælde af udsivning af elektrolyt: Skyl med vand eller andet neutraliserende middel. Søg lægehjælp, hvls elektrolytten kommer i øjnene osv.

Brug kun den originale ladestation til opladning af batteriet. Forkert brug kan medføre elektrisk stød, overophedning eller udsivning af ætsende væske fra batteriet.

Batteriet er vedligeholdelsesfrit, men har en begrænset levetid på 2 til 4 år afhængligt af sæsonens længde, og hvor mange timer om dagen plænekclipperen anvendes.

VINTEROPBEVARING AF PLÆNEKLIPPEREN

Rengør altid plæneklipperen før vinteropbevaring.

Lad batterierne helt op før vinteropbevaring. Hvis batteriet ikke er fuldt opladet, kan det tage skade og i visse tilfælde være ubrugeligt.

FORSIGTIG: Hvis batteriet ikke er fuldt opladet, kan det tage skade og i visse tilfælde blive ubrugeligt.

Efterse sliddelenes tilstand, kontrollér, at knivene, og at knive og forhjul drejer frit. Foretag eventuelle udbedringer.

Opbevar plæneklipperen på et tørt og frostfrit sted, stående på alle fire hjul.

WINTER STORAGE CHARGING STATION

Hvis det er muligt, skilles afgrænsningskablet og styrekablet fra ladestationen. Opbevar ladestationen og strømforsyning indendørs.

Lad afgrænsningskabel og styrekabel ligge i jorden, men beskyt enderne af kablerne mod fugt ved at sætte dem i et originalt stik eller stikke dem ned i en beholder med smørefedt.

Hvis det ikke er muligt at opbevare ladestationen indendørs, skal ladestationen forblive tilsluttet lysnet, afgrænsningskabel og styrekabel.

EFTER VINTEROPBEVARING

Efterse plæneklipperens og ladestationens kontakt- og ladestrips for korrosion, svidninger eller snavs. Hvis der er behov for at rengøre kontakt- og ladestrips, bruges fint smergellærred.

I dette afsnit præsenteres også nogle symptomer på fejl, der kan vejlede dig, hvis plæneklipperen ikke fungerer som forventet.

INDIKATOR-LED'ER PÅ PLÆNEKLIPPEREN

LED STATUS BETYDNING HANDLING
1. I drift (grøn)	Blinker	Gendannelsesfunktion	Placer robotten i ladestationen og sørg for, at have en telefon med appen Powerworks tools tæt på plæneklipperen, så dens software kan opdateres. Det kan tage op til 1 time, før den grønne lysindikator holder op med at blinke. Hvis lysindikatoren ikke holder op med at blinke, skal du starte robotten igen uden for ladestationen og prøve igen.
	Tænd	Plæneklipperen er i drift (oplader, parkeret i opladestationen, på pause, slår græs eller søger)
	Sluk	Plæneklipperen blev stoppet med stop-knappen på plæneklipperen, sikkerhedsnøglen står på deaktiveret, plæneklipperen er i fejltilstand eller plæneklipperen venter på en pinkode.
2. Opkobling (blå)	Blinker	Plæneklipperen er ikke klar til Bluetooth-forbindelsen.	Hvis plæneklipperen stoppede med en fejl, skal den genstartes med start-knappen, så Bluetooth-forbindelsen kan oprettes igen.
	Tændt	Plæneklipperen er ikke klar til Bluetooth-forbindelsen med mobil-appen.
	Slukket	Plæneklipper ikke i "Tændt tilstand"
3. Sikkerhed (gul)	Blinker	Godkendelse med PIN-kode påkrævet	... via mobilapp
	Slukket	Ingen PIN påkrævet	Ingen handling påkrævet
4. Fejl (rød)	Blinker	Plæneklipper stoppet med fejl	Undersøg årsagen til fejlen, og genstart ved at trykke på plæneklipperensstartknap.

LED STATUS BETYDNING HANDLING
5. Grøn Tændt	Afgrænsningskabel og ladestationen OK Ingen handling påkrævet.
Blå Blinker	Afgrænsningskabel knækket eller ikke tilsluttet Undersøg, og reparér afgrænsningskabel.
Rød	Blinker	Elektronikfejl i ladestationen eller strømforsyningsenheden	Kontakt venligst din forhandler.

SYMPTOMER

Hvis din plæneklipper ikke fungerer som forventet, følges nedenstående fejlfindingsvejledning.

SYMPTOMER ÅRSAG HANDLING
Plæneklipperen har problemer med at slutte til ladestationen	Ladestationen står på en hældning. Stil ladestationen på en overflade, der er helt i water.Se Installation og tilslutning af ladestation på side 9.
	Afgrænsningskablet er ikke lagt korrekt i forhold til ladestationen.	Kontrollér, at ladestationen og afgrænsningskablet er korrekt installeret. Se Installation og tilslutning af ladestation på side 9.
Græsset slås ujævnt	Plæneklipperen arbejder for få timer pr. dag.	∅g driftstiden. Se funktionen Programming i mobilappen.
	Arbejdsområdets form kræver manuelle indstillinger, så plæneklipperen kan finde vej til alle fjerntliggende områder.	Justér dækningen af græsplænen til at styre plæneklipperen til ét eller flere udkantsområder. Se funktionen Indstillinger i mobilappen.
	Arbejdsområdets form kræver manuelle indstillinger, så plæneklipperen kan finde vej til alle fjerntliggende områder.	Prøv at begrænse arbejdsområdet eller forlænge driftstiden. Se funktionen Programming i mobilappen.
	Knivene er sløve. Udskift alle knivene og skruerne, så de roterende dele er afbalancerede. Se Udskiftning af knife på side 21.
	Græs samler sig på knivskiven eller omkring motorakslen.	Kontrollér, at knivskiven drejer let rundt. I modsat fald fjernes græs og fremmedlegemer. Se Vedligeholdelse på side 20.
Plæneklipperen slår græs i kortere perioder end normalt mellem opladningerne	Græs eller fremmedlegemer blokerer knivskiven.	Fjern græs eller fremmedlegemer. Se Vedligeholdelse på side 20.
	Batteriet er nedslidt. Kontakt en forhandler, og få batteriet skiftet.
Der slås græs og oplades i kortere perioder end normalt	Batteriet er nedslidt. Kontakt en forhandler, og få batteriet skiftet.

BRUD PÅ AFGRÄNSNINGSKABEL OG STYREKABEL

Brud på afgrænsningskabel og styrekabel (hvis installeret), skyldes normalt utilsigtet fysisk beskadlgelse.

Efterse hele afgrænsningskablet fra ladestationen og tilbage igen.

Efterse styrekablet (hvis installeret) fra ladestationen til samleren i afgrænsningskablet.

Kontrollér, at alle samlinger er ordentligt trykket ned for at skabe forbindelse.

	P3 P5 P7
Mål:
Højde 25 cm 25 cm 25 cm
Længde 57 cm 57 cm 57 cm
Bredde 36 cm 36 cm 36 cm
Vægt 7.2 kg 7.2 kg 7.2 kg
Elektrisk system:
Batteri, lithium-ion-specialbatteri 20 V / 2.0 Ah, del nr.T0100110-00		20 V / 2.0 Ah, del nr.T0100110-00	20 V / 2.0 Ah, del nr.T0100110-00
Strømforsyning 220-240 V/32 VDC 220-240 V/32 VDC 220-240 V/32 VDC
Længde på lavspændingskabel 10 m	10 m	10 m
Gennemsnitlig energiforbrug ved maks.anvendelse	4 kWh/måned for etarbejdsområde på 300 m2	6 kWh/måned for etarbejdsområde på 500 m2	9 kWh/måned for etarbejdsområde på 700 m2
Opladningsspænding	1.3 A DC	1.3 A DC	1.3 A DC
Gennemsnitlig opladningstid	240 minutter	140 minutter	80 minutter
Gennemsnitlig arbejdstid	60 minutter	60 minutter	60 minutter
Støjemissioner: *)
Målt lydeffektniveau **)	58 dB (A)	58 dB (A)	58 dB (A)
Garanteret lydeffektniveau	61 dB (A)	61 dB (A)	61 dB (A)
Lydtrykniveau ***)	47 dB (A)	47 dB (A)	47 dB (A)
Græsslåning:
Klippesystem	Tre roterende knive	Tre roterende knive	Tre roterende knive
Gennemsnitligt strømforbrug under klipning	25 W ± 20%	25 W ± 20%	25 W ± 20%
Klippehøjde	2-6 cm	2-6 cm	2-6 cm
Klippebredde	17 cm	17 cm	17 cm
Smallest mulige passage	60 cm 60 cm	60 cm
Maksimal hældning for arbejdsområde	30%	30%	30%
Maksimal vinkel for afgrænsningskabel	15%	15%	15%
Maksimal længde af afgrænsningskabel	800 m	800 m	800 m
Maksimal arbejdskapacitet	300 m2	500 m2	700 m2
Anbefalet dækningsområde	0 - 250 m2	200 - 400 m2	300 - 600 m2
IP-klasse:
Plæneklipper	IPX5	IPX5	IPX5
Ladestation	IPX2	IPX2	IPX2
Strømforsyning IP67	IP67	IP67

Erklæringerne om støjemissioner efterlever EN 50636-2-107

**) usikkerheder KWA, 3 dB (A)
***) usikkerheder KPA, 3 dB (A)

RADIOFREKVENS-DATAARK
	Bluetooth (NINA-B112)	Enheder med kort rækkevidde (SRD) (Kantkabel)
Frekvensbånd 2400,0 - 2483,5 MHz 0~148.5KHz
Strømklasse Klasse 1,5 (6 dBm) NA

Ifølge EU-direktiv 2012/19/EU og EU-direktiv 2006/66/EF skal henholdsvis elektrisk og elektronisk udstyr, der ikke længere er brugbart, og defekte eller brugte batterier / batteripakker indsamles særskilt og bortskaffes på miljørigtig måde.

Symbolet på plæneklipperen eller emballagen betyder, at produktet ikke kan behandles som husholdningsaffald. Det skal i stedet afleveres på et egnet genbrugscenter, så de elektroniske komponenter og batterier kan blive genbrugt/genanvendt.

Batterierne sidder i kabinettet.

Ved at sikre, at produktet håndteres korrekt, bidrager du til at modvirke eventuelle negative virkninger på miljøet og mennesker, der kan opstå ved forkert affaldshåndtering af produktet.

For yderligere oplysninger om genbrug/genanvendelse af dette produkt bedes du kontakte din kommune, affaldsselskabet eller den butik, hvor du købte produktet.

Separat indsamling af brugte produkter og emballage, tillader genbrug af materialerGenbrug af genanvendte materialer hjælper med at forhindre forurening af miljøet og reducerer efterspørgslen efter råmaterialer.

Ved afslutningen af deres levetid, skal batterierne bortskaffes på en miljømæssig korrekt måde. Batteriet indeholder materialer, som er skadelige for dig selv og for miljøet. De skal udtages og bortskaffes separat ved et indsamlingspunkt, der acceptererlithiumionbatterier.

GLOBGRO AB, Globe Group Europe garanterer, at dette produkt virker i en periode på tre år (fra købsdatoen) undtagen batteriet, der har en garantiperiode på to år. Garantien dækker alvorlige fejl i materialer eller fabrikationsfejl. I garantiperioden vil vi udskifte produktet eller reparere det uden beregning, hvis følgende betingelser er opfyldt:

• Plæneklipperen og ladestationen må kun anvendes i overensstemmelse med anvisningerne i denne brugervejledning.
• Brugere eller uautoriserede tredjeparter må ikke forsøge at reparere produktet.

Eksempler på fejl, som ikke er omfattet af garantien:

• Skader forårsaget af lynnedslag.
  Skader opstået ved forkert opbevaring eller håndtering af batterier.
• Skader opstået ved brug af et batteri, der ikke er et originalt batteri.
• Skader opstået ved ikke at bruge originale reservedele og originalt tilbehør, såsom knive og installationsmateriale.
• Skader på sløjfekablet.

Knivene betragtes som engangsartikler og er ikke omfattet af garantien.

Hvis der opstår fejl med din plæneklipper, bedes du kontakte forhandleren for yderlige anvisninger. Hav din kvittering og produktets serienummer ved hånden for at få hurtigere hjælp.

(Gælder kun modeller til Europa)

Navn og adresse på fabrikant

Fabrikant: GLOBGRO AB, Globe Group Europe

Adresse: Riggaregatan 53, 211 13 Malmö, Sweden

Navn og adresse på personen med bemyndigelse til udarbejdelse af den tekniske fil:

Navn: Peter Söderström

Adresse: Riggaregatan 53, 211 13 Malmö, Sweden

Vi erklærer herved, at produktet:

Kategori: Robotplæneklipper

Model: P3 / P5 / P7

Serienummer: Se produktets typemærkat.

Serienummer Se produktets typemærkat.

- er i overensstemmelse med bestemmelserne i følgende andre direktiver:

2014/30/EU

2014/53/EU

2006/42/EC

2011/65/EU & (EU) 2015/863

2014/35/EU

- følgende (dele/klasser af) europæiske harmoniserede standarder er blevet anvendt:

EN 60335-1, EN 50636-2-107, EN 60335-2-29, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 EN 61558-1, EN 61558-2-16, EN 62311, EN 303 447, EN 300328, EN 301 489-1, EN 301 489-3, Draft EN 301 489-17
