Ceiling Stripe R 90 W - Emhætte EICO - Gratis brugsanvisning og manual

Produkttype	Loftsemhætte
Mærke	EICO
Model	Ceiling Stripe R 90 W
Anvendelse	Sugende eller recirkulerende (recirkulation med kulfiltre)
Bredde	90 cm (estimat)
Strømforsyning	220-240 V ~ 50 Hz
Maksimal motoreffekt	690 W (til fjernmotor)
Belysning	LED-spots (udskiftning af kvalificeret tekniker)
Antal hastigheder	4 (inkl. intensiv hastighed)
Betjeningstyper	Trykkontakter, Soft Touch, Digital, Fjernbetjening (afhængigt af version)
Minimumsafstand til kogesektion	65 cm
Metalfiltre	Vaskbare hver 2-3 måned (varmt vand, ikke-aggressivt rengøringsmiddel)
Kulfiltre	Polyester (udskift hver 4. måned) eller Long Life (kan vaskes i opvaskemaskine og tørres i ovn)
Aftrækssystem	Rørdiameter ≥ tilslutningsdiameter
Specielle funktioner	Timer 10 min, filterrengøringsalarm (100 t), automatisk slukning af intensiv hastighed (5 min)
Sikkerhed	Obligatorisk jordforbindelse, omnipolær afbrydelse, installation af kvalificeret personale
Reservedele	Metalfiltre, kulfiltre, LED-spots, fjernbetjening

Ofte stillede spørgsmål - Ceiling Stripe R 90 W EICO

Hvad er minimumsafstanden mellem emhætten og kogesektionen?

Den minimale sikkerhedsafstand fra emhættens nedre niveau til kogesektionen skal være 65 cm. Kortere afstande kræver fabrikantens godkendelse.

Hvordan rengør man metalfiltrene?

Metalfiltrene skal vaskes hver 2-3 måned i varmt vand og et ikke-aggressivt flydende rengøringsmiddel. For at fjerne dem skal du bruge det specielle håndtag og trække nedad (se fig. 5).

Hvornår skal kulfiltrene udskiftes?

Polyesterkulfiltre skal udskiftes hver 4. måned, hvis emhætten bruges 2 timer dagligt. Long Life-filtre kan vaskes i opvaskemaskine og derefter tørres i ovnen ved 100°C i 10 minutter.

Hvordan parrer man en ny fjernbetjening?

Med emhætten slukket skal du trykke i 5 sekunder på tænd/sluk-knappen (eller +) på emhætten. Den røde LED blinker. Send et signal ved at trykke på en knap på fjernbetjeningen inden for et minut. LED'en lyser konstant i 3 sekunder for at bekræfte indlæringen.

Hvordan nulstiller man filterrengøringsalarmen?

Efter vask af metalfiltrene skal du nulstille tælleren ved at holde TIMER-knappen nede i mere end 3 sekunder, mens emhætten er slukket. For modeller med fjernbetjening skal du trykke længe på tænd/sluk-knappen med motoren slukket.

Hvad gør man ved kondens under emhætten?

Kondens skyldes ofte for hurtig opvarmning af kogepladerne. Tænd emhætten 10 minutter før madlavning og lad den køre efter tilberedning. Kontroller også, at aftræksrøret har den anbefalede diameter, og rengør regelmæssigt filtrene.

Hvordan udskifter man LED-belysningen?

LED-spots må kun udskiftes af kvalificerede teknikere og kun med originale reservedele.

Kan jeg bruge emhætten i recirkulationstilstand?

Ja, emhætten kan bruges i filtertilstand (recirkulation). Du skal derefter installere passende kulfiltre (polyester eller Long Life) for at tilbageholde lugte.

Hvad gør jeg, hvis strømkablet er beskadiget?

Strømkablet skal udskiftes med et specielt kabel H05W-F 3 x 0,75 mm², der fås hos fabrikanten eller dennes tekniske support. Kun en kvalificeret fagperson må udføre denne opgave.

Hvordan aktiverer man den automatiske slukningstimer?

På Soft Touch eller Digitale modeller skal du holde 2. hastighed-knappen nede i mere end 3 sekunder for at aktivere automatisk slukning efter 10 minutter. LED'en eller displayet blinker for at bekræfte.

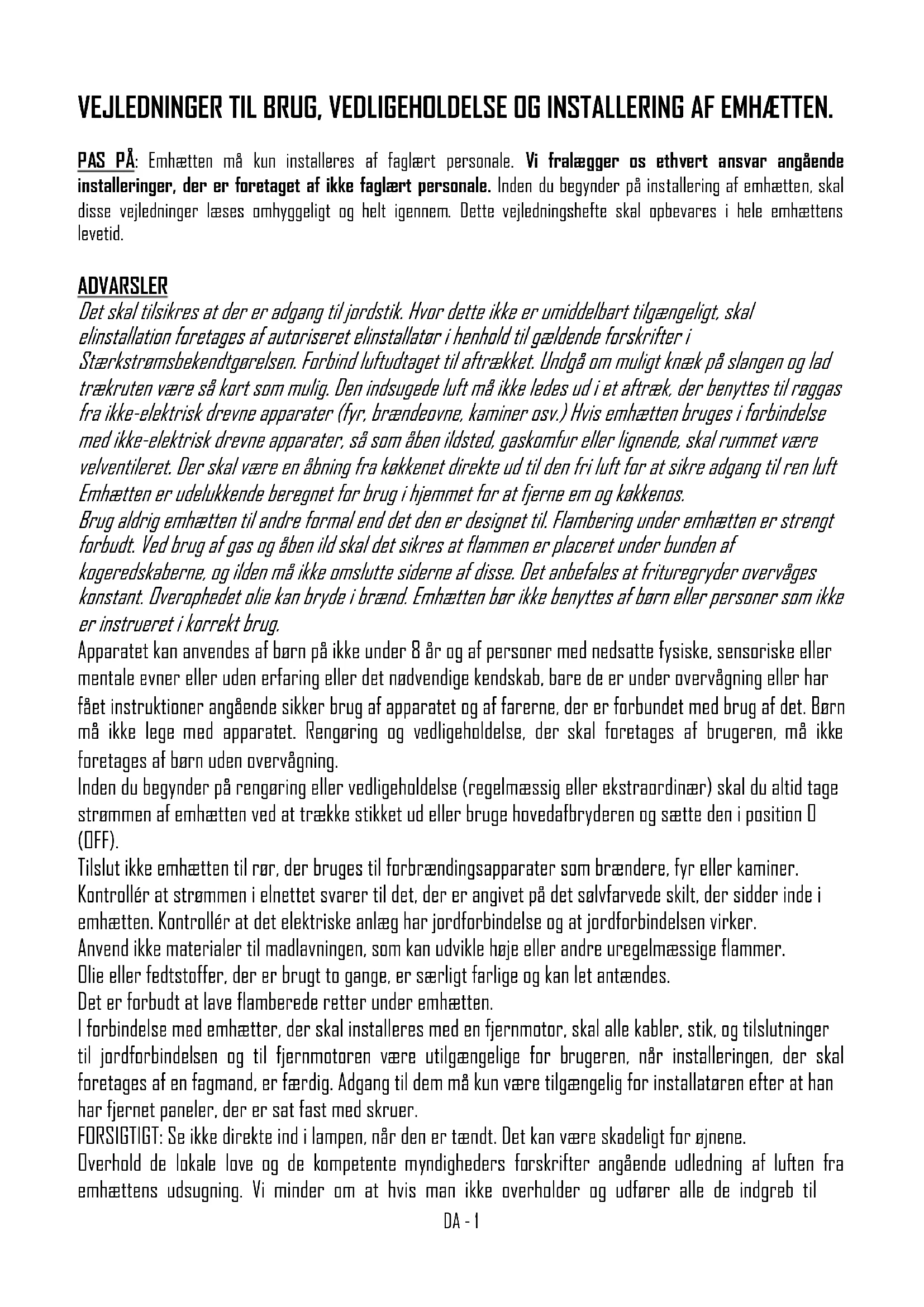

BRUGSANVISNING Ceiling Stripe R 90 W EICO

PAS P:A: Emhætten mä kun installeres af faglært personale. Vi fralægger os ethvert ansvar angænde installeringer, der er foretaget af ikke faglært personale. Inden du begynder på installerering af emhætten, skal disse vejledninger læses omhyggeligt og helt igennem. Dette vegledningshefte skal opbevares i—hele emhættens levetid.

ADVARSLER

Det skal tilsikres at der er adgang til jordstik. Hvor dette ikke er umiddelbart tilgængeligt, skal elinstallation foretages af autorisret elinstallar i henhold til gældende forskrifter i

Starkstramsbekendtgarelsen. Forbind luftudtaget til aftrakket. Undgå om muligt knæk på slangen og lad trækruten ∀re SSE kort som mulig. Den indsugede luft mä ikke ledes ud i et aftræk, der benyttes til raggas fra ikke-elektrisk drevne apparater (fyr, brændeovne, kaminer osv.) Hvis emhætten bruges i forbindelse med ikke-elektrisk drevne apparater, SSE som Åben ildsted, gaskomfur erller lignende, skal rummet ∀re velventileret. Der skal ∀re en Åbning fra kakkenet direkte ud til den fri luft for at sikre adgang til ren luft Emhætten er udelukkende beregnet for brug i hjemmet for at fjerne em og kakkenos.

Brug aldrig emhaeten til andre formal end det den er designet til. Flambering under emhaeten er strengt forbudt. Ved brug af gas og aben ild skal det sikres at flammen er placeret under bunden af kogeredskaberne, og ilden ma ikke omslutte siderne af disse. Det anbefales at frituregryder overvåges konstant. Overophedet olie kan bryde i brænd. Emhaeten bar ikke benyttes af barn eller personer som ikke er instrueret i korrekt brug.

Apparatet kan anvendes af børn på ikke under 8 År og af personer med nedsatte fysiske, sensöriske eller mentale evner alleruden erfaring uller det nedvendige kendskap, bare de er under overvågning uller har fæt instruktioner angænde sikker brug af apparatet og af farerne, der er forbundet med brug af det. Børn på ikke lege med apparatet. Rengaring og vedligeholdelse, der skal foretages af brugeren, på ikke foretages af børn.uden overvågning.

Inden du begynder på rengaring eller vedligeholdelse (regelmæssig aller ekstraordinær) skal du alto tage strammen af emhætten ved at trække stikket ud uller bruge hovedafbryderen og sætte den i position D (OFF).

Tilslut icke emhaeten til rar, der bruges til forbrandingssapparater som brendere, fyr eller kaminer.

Kontroller at strammen i elnettet svarer til det, der er angivet pa det salvfarvede skilt, der sidder inde i emhætten. Kontroller at det elektriske anlag har jordforbindelse og at jordforbindelsen virker.

Anvend ikke materialer til madlavningen, som kan udvikle hije aller andre uregelmæssige flammer.

Dlie aller fedtstoffer, der er brugt to gange, er sarrigt farlige og kan let antendes.

Det er forbudt at lave flamberede retter under emhaeten.

I forbindelse med emhætter, der skal installeres med en fjernmotor, skal alle kabler, stik, og til slutninger til jordforbindelsen og til fjernmotoren ære utilgængelige for brugeren,ningar, när installeringen, der skal foretages af en fagmand, er færdig. Adgang til dem mx kun vare tilgængelig for installmenten after at han har fjernet panefer, der er sat fast med skruer.

Overhold de lokale love og de kompetente myndigheders forskrifter angaende udledning af luften fra emhættens udsugning. Vi minder om at hisis man ikke overholder og udfrer alle de indgreb til

Den mindste sikkerhedsafstand fra emhættens nederste plan til kogeplanet skal ære på 65 cm; mindre afstande skal udelukkende autoriseres af fabrikanten (jf. installereringstegninger).

Emhætten kan anwendes både i filtrerende og udsugende Funktion.

Ved filtrerende Funktion, dvs. när luften sendes i cirkulation igen, skal man anvende kulfiltre (jf. paragraf KULFILTRE).
Ved udsgende Funktion, dvs. ved udblæsning udendars af den filtrerede luft, er det ndvendigt at have et passende kompenseringssystem i overensstemmelse med de geldende love. Rogens udblæsningsr ar skal have den samd diameter aller vare starre end den, der er i emhættens tilstnutting.

Lokalet, hvor emhætten installeres, skal have tilstrækkelig ventilation, nar der samtidig anvendes andre apparater der bruger gas aller andre brandstoffer.

Emhætter indrettet til fjernmotor

Emhætter, der er indrettet til fjernmotor, er udstyret med et stik til tilslutning til fjernmotorens kabel. Dette stik sidder inde i emhætten. Sæt fjernmotorens kabel ind i emhætten gennem Åbningen i emhætten (sædvänligvis ved sider af hullet til ræg/damp udblæsningen) og forbind de to stik med hinanden. For at gare dette, skal man falg tegningerne i vegledningsheftet til fjernmotoren.

Emhætter uten motor (Art. 0^** ) mA kun installeres og tilsluttes til den udsugeenhed, der leveres og angives af fabrikanten med max kraft på 690W. I forbindelse med emhætter, der skal installeres med en fjernmotor, skal alle kabler, stik, og tilslutninger til jordforbindelsen og til fjernmotoren vare utilgengelige for brugeren, närinstalleringen, der skal foretages af en fagmand, er fardig. Adgang til dem mA kun vare tilgengelig for installmenten after at han har fjernet paneler, der er sat fast med skruer.

VEJLEDNINGER TIL MONTERING

Pas p: Inden du beynder installeringen, kontrller at de leverede skruer og rawlplugs er egnede til den slags vag, som emhætten skal sættes op p.

Til montering af emhætten skal man bruge det leverede udstyr og falgge faserne, der er illustrreret i det medfalgende monteringsblad.

ELEKTRISK TILSLUTNING

Den elektriske tilslutning skal foretages af faglært personale og under overholdelse af de gældende regler og love. Kontroller at strømmen i elnettet svarer til det, der er angivet på det splvfarvede skilt, der sidder inde i emhæten. Kontroller at anlagget er udført i overensstemmelse med de gældende love og at jordforbindelsen virker. Vær saerlig opmærksom på emhættens tilførskabel og kontROLLER at det ikke:går gennem huller, der ikke er forsynet med kabelgennemfaring. I tilfælde af direkte tilslutning til elnettet skal man sorge for at der er en anordning, der sikrer frakobling fra elnettet, med en afstand mellem kontakterne, der sikrer total frakobling ved forhold af kategori overspænding III i overensstemmelse med installeringsreglerne. Stikkontakten og den flerpolede sikkerhedsafbryder skal vare tilgengelige, narr apparatet er monteret. Hvis tilførskabet er beskadiget, skal det uddiskfter med et specielt kabel eller et helt sæt der fæs fra fabrikanten aller hans tekniske serviceassistance. Kabet, der skal bruges, skal vare af type H05VV-F med minimum tværsnit på 3 x 0.75mm².

Fabrikanten fralægger sig ethvert ansvar, hvis de gældende ulykkesforbyggende regler, der kræves for at det elektriske anlag virker,/DDke overholds.

BETJENINGER

PUSH BOTTON BETJENING (Fig. 1)

I versionen med knappanel er der fire knapper.

En knap tilænding og slukning af lamperne.
En knap til tænding i hastighed I og slukning af motoren.
En knap til tænding i hastighed 2.
En knap til tænding i hastighed 3.

SOFT TOUCH BETJENING (Fig. 2)

I versionen med soft touch betjening er der fire finger touch knapper og et farveskiftende led (grn min. hastighed, rad max. hastighed).

En knap til tænding og slukning af lamperne.
En knap til tænding i hastighed 2 og slukning af motoren.

N.B. Ved at trykke på这部分 knap i mere end tre sekunder aktiveres Funktion selvslukning after 10 minutter, kontral leddet blinker langsomt.

To knapper + og - til at sætte motorens hastighed op eller ned. När motoren er i hastighed 4 (intensiv) blinker kontrolleddet hurtigt og after 5 minutter indstilles der automatisk på hastighed 2.

DIGITAL BETJENING \ TOUCH CONTROL (Fig. 3)

I versionen med digital betjening er der fem finger touch knapper og et display.

En knap til tænding og slukning af lamperne.
En knap til tænding i hastighed 2 og slukning af motoren.
Ta knapper + og - til at sætte motorens hastighed op ell er ned. När motoren er i hastighed 4 (intensiv) blinker tallet på displayet og after 5 minutter indstilles der automatisk på hastighed 2.
En TIMER knap til slukning af motoren after 10 minutter med aktiveret timer, tallet på displayet blinker.

Tasten ON/OFF på emhætten tænder samtidig lamperne og motoren i anden hastighed eller slukker for alt. Efter 100 timers Funktion med udsugemotor begynder det rade led at blinke for at gare opmærksom pa at det er nadvendigt ar vaske metalfiltrene. For at annullere filteralarmen skal man trykke lange på ON/OFF knappen på emhætten , mens emhætten er slukket.

Fjernbetjening

OPMÄRKSOMHED:

Hættene med standard fjernbetjeningen er allerede konfigureret.

For valgfri og/eller fjernbetjening er det nadvendigt at starte laeringsprocessen:

Tryk lange på 5 sekunder ON/OFF knappen (DISTANTE-CEILING-EICDE22-SKYFRAME) aller på "+" knappen (AIDA-ROMED-HAMLET) på emhæten, mens emhæten er slukket. Indlæsning af fjernbetjeningen vises ved at det rade alarm led blinker. Hvis der inden et minutkommen en gyldig fjernbetjeningskode (der er sendt ved at man trykker på en hvilken som helst tast på fjernbetjeningen), lyser det rade led Eden at blinke i 3 sekunder for derefter at slukkes; säledes vises at indlæsningen er korrekt.

En tast tilænding og slukning af lamperne. CEILING PANEL: Hold tasten trykket nede for at regulere lyset.
En tast til tænding i hastighed 2 og slukning af motoren.
To knapper + og - til at sætte motorens hastighed op ell er ned. När motoren er i hastighed 4 (intensiv) blinker leddet og after 5 minutter indstilles der automatisk på hastighed 2.
En TIMER tast til slukning af motoren after 10 minutter.

BRUG OG VEDLIGEHOLDELSE

Inden der foretages nogen som helst handling til rengpring aller vedligeholdelse, tages strammen af emhæten ved at hovedafbryderen stilles i position D (OFF).

Udskiftning af pær

Spotlight led: Udskiftning af spotlight led mä kun foretages af teknik kvalificeret personale, der bruger originale reservedele.

Rengspring af metalfilttrene

Metalfiltrene, der folger med emhætten, skal vaskes med varmt vand og et ikke aggressiv rensemiddel hver 2. aller 3. maned afhængigt af hvor meget de bruges. Metalfiltrene tages af ved at man trækker i handtaget og Först hægter den forreste del af filret af og derefter trækker det nedad (fig. 5). Efter at have vasket filtrene, skal de tærres omhyggeligt af og monteres korrektigen.

Kulfiltre

Hvis emhætten har et filtreringssystem med indendrs recirkulation, skal man bruge kulfitre, som indeholder aktivt kul. Det aktive kul i filtrene tjener til at tilbageholde damp og mados.

For at fjerne og udskifte filtrene skal man folge forklaringerne i fig. 6

POLYÄSTER kulfiltrene kan/DDke gares klareigen erer vaskes og skal udskiftes regelmæssigt (hver 4. maned, hvis man bruger emhaeten to timer om dagen). Filtre, der er fulde af fedt kan nemlig blive arsag til ildebrand. Afhängigt af emhætemodellen kan kulfiltrene vare runde erer firkantepe.

LONG LIFE kulfiftrene skal vaskes og gores klar ingen regelmæssigt. Filtret skal renses hv er anden maned, hvis det bruges normalt. Det er at foretrække at vaske filtret i opvaskemaskinen ved max temperatur med almindeligt opvaskemiddel. Filtret skal vaskes alene for at undgå at partikler af madkommen ind i det og derefter bliver ársag til)därlig lugt. For at genaktivere det aktive kul, skal filteret tarrres i ovnen. Vælg overvarme / undervarme pax max 100° C og tar filtret i 10 minutter. Filtret skal udskiftes, narr det ikke längere er i stand til at opsuge lugten fra madlavningen på tilfredsstillende mäde. Fig.7.

Rengspring af emhætten

Regelmæssig rengåring af overfladerne hjælper til, at man undgår senere at skulle fjerne fastgroede aflejringer af snavs med besvær. Hvis emhætten er malet eller kobberfarvet, brug en blad klud med lunkent vand og et neutralt rengåringsmiddel. Det er forbudt at hælde væsker direkte på emhætten og at bruge grynede og/eller sibendeprodukter. Hvis emhætten er af inox stål, brugprodukter og klude, der er specifikke til satineret inox stål (ikke sibende og/eller øtsende ogumenkl), og sorg for at falgse satinmatterngens retning med klunden. Brug ikke aggressiveprodukter, kemiske oplasningsmidler ellerprodukter, der er lavet på destilleret petroleum, da de kan afterlade olierester, som kan fremme oxydering og polymerisering.

Kondensering i emhætten

Induktionskogefelter aller glaskeramikkogefelter varmer maden hurtigt op og danner kogedamp inden emhættens glas-ller staloverflade er blevet opvarmet. Dette giver kondensering pa emhætten med falgende drypning. En anden grund til drypning kan vare at raret til aftrækket ikke har de mål, som vi har anbefalet (jf. paragraf INSTALLATION).

Damp der bliver siddende inde i hætten under afkølingen kondenseres og giver drypning. Det tilrades at tændemhætten ti minutter inden man begynder at koge/stege maden og at lade emhætten vare tandt, nr man er fardig, sa at al dampen, der har samlet sig i raret, kankommen ud.

Det er i avrigt meget vigtigt at foretage regelmassig renngring af filtrene og udskifte dem, hvis de er beskadiget (jf. RENGBRING AF METALFILTRENE).

Hamlet-Romeo: Hvis der steges i olie, som after afkling forbliver flydende, kan det lobe ned langs ydersiden af emhæten mod den nederste kant. For at undgå at alien drypper fra emhæten på这部分 kant rengpres med passende mellemrum.

Fabrikken hafter不解 for æstetiske skader, der skyldes at de ovennævnte angivelser不解 er blevet overholdt.
