BRUGSANVISNING Amt 102 EICO

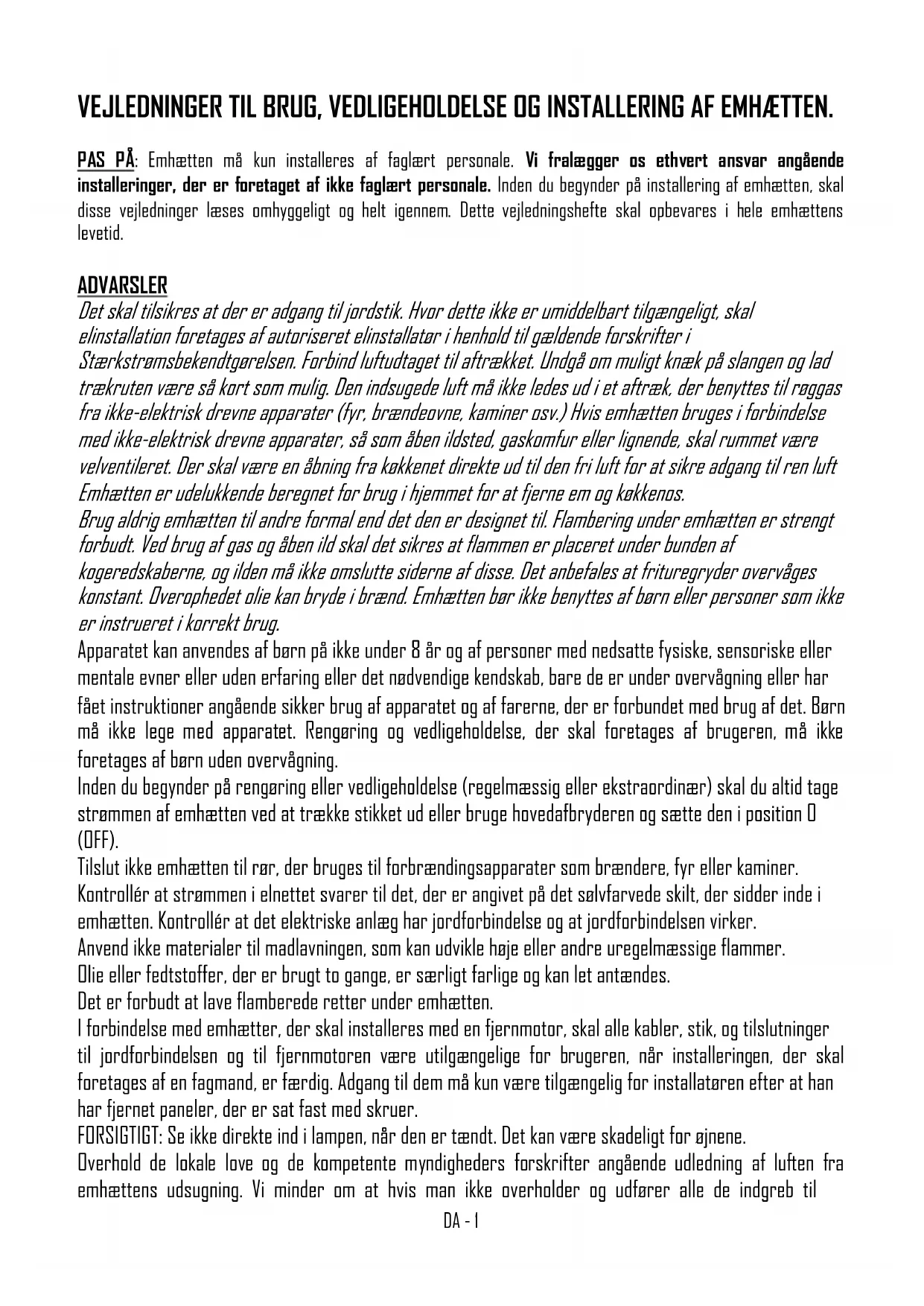

FRDA - 1 VEJLEDNINGER TIL BRUG, VEDLIGEHOLDELSE OG INSTALLERING AF EMHÆTTEN. PAS PÅ: Emhætten må kun installeres af faglært personale. Vi fralægger os ethvert ansvar angående installeringer, der er foretaget af ikke faglært personale. Inden du begynder på installering af emhætten, skal disse vejledninger læses omhyggeligt og helt igennem. Dette vejledningshefte skal opbevares i hele emhættens levetid. ADVARSLER Det skal tilsikres at der er adgang til jordstik. Hvor dette ikke er umiddelbart tilgængeligt, skal elinstallation foretages af autoriseret elinstallatør i henhold til gældende forskrifter i Stærkstrømsbekendtgørelsen. Forbind luftudtaget til aftrækket. Undgå om muligt knæk på slangen og lad trækruten være så kort som mulig. Den indsugede luft må ikke ledes ud i et aftræk, der benyttes til røggas fra ikke-elektrisk drevne apparater (fyr, brændeovne, kaminer osv.) Hvis emhætten bruges i forbindelse med ikke-elektrisk drevne apparater, så som åben ildsted, gaskomfur eller lignende, skal rummet være velventileret. Der skal være en åbning fra køkkenet direkte ud til den fri luft for at sikre adgang til ren luft Emhætten er udelukkende beregnet for brug i hjemmet for at fjerne em og køkkenos. Brug aldrig emhætten til andre formal end det den er designet til. Flambering under emhætten er strengt forbudt. Ved brug af gas og åben ild skal det sikres at flammen er placeret under bunden af kogeredskaberne, og ilden må ikke omslutte siderne af disse. Det anbefales at frituregryder overvåges konstant. Overophedet olie kan bryde i brænd. Emhætten bør ikke benyttes af børn eller personer som ikke er instrueret i korrekt brug. Apparatet kan anvendes af børn på ikke under 8 år og af personer med nedsatte fysiske, sensoriske eller mentale evner eller uden erfaring eller det nødvendige kendskab, bare de er under overvågning eller har fået instruktioner angående sikker brug af apparatet og af farerne, der er forbundet med brug af det. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse, der skal foretages af brugeren, må ikke foretages af børn uden overvågning. Inden du begynder på rengøring eller vedligeholdelse (regelmæssig eller ekstraordinær) skal du altid tage strømmen af emhætten ved at trække stikket ud eller bruge hovedafbryderen og sætte den i position 0 (OFF). Tilslut ikke emhætten til rør, der bruges til forbrændingsapparater som brændere, fyr eller kaminer. Kontrollér at strømmen i elnettet svarer til det, der er angivet på det sølvfarvede skilt, der sidder inde i emhætten. Kontrollér at det elektriske anlæg har jordforbindelse og at jordforbindelsen virker. Anvend ikke materialer til madlavningen, som kan udvikle høje eller andre uregelmæssige flammer. Olie eller fedtstoffer, der er brugt to gange, er særligt farlige og kan let antændes. Det er forbudt at lave flamberede retter under emhætten. I forbindelse med emhætter, der skal installeres med en fjernmotor, skal alle kabler, stik, og tilslutninger til jordforbindelsen og til fjernmotoren være utilgængelige for brugeren, når installeringen, der skal foretages af en fagmand, er færdig. Adgang til dem må kun være tilgængelig for installatøren efter at han har fjernet paneler, der er sat fast med skruer. FORSIGTIGT: Se ikke direkte ind i lampen, når den er tændt. Det kan være skadeligt for øjnene. Overhold de lokale love og de kompetente myndigheders forskrifter angående udledning af luften fra emhættens udsugning. Vi minder om at hvis man ikke overholder og udfører alle de indgreb tilDA - 2 vedligeholdelse og rengøring, der er angivet i dette hefte, er der alvorlig fare for brand. PAS PÅ: De dele, man kan komme i berøring med, kan blive varme når emhætten bruges med madlavningsapparater. INSTALLERING Den mindste sikkerhedsafstand fra emhættens nederste plan til kogeplanet skal være på 65 cm; mindre afstande skal udelukkende autoriseres af fabrikanten (jf. installeringstegninger). Emhætten kan anvendes både i filtrerende og udsugende funktion. Ved filtrerende funktion, dvs. når luften sendes i cirkulation igen, skal man anvende kulfiltre (jf. paragraf KULFILTRE). Ved udsugende funktion, dvs. ved udblæsning udendørs af den filtrerede luft, er det nødvendigt at have et passende kompenseringssystem i overensstemmelse med de gældende love. Røgens udblæsningsrør skal have den samme diameter eller være større end den, der er i emhættens tilslutning. Lokalet, hvor emhætten installeres, skal have tilstrækkelig ventilation, når der samtidig anvendes andre apparater der bruger gas eller andre brændstoffer. Emhætter indrettet til fjernmotor Emhætter, der er indrettet til fjernmotor, er udstyret med et stik til tilslutning til fjernmotorens kabel. Dette stik sidder inde i emhætten. Sæt fjernmotorens kabel ind i emhætten gennem åbningen i emhætten (sædvanligvis ved siden af hullet til røg/damp udblæsningen) og forbind de to stik med hinanden. For at gøre dette, skal man følge tegningerne i vejledningsheftet til fjernmotoren. Emhætter uden motor (Art.*0***) må kun installeres og tilsluttes til den udsugeenhed, der leveres og angives af fabrikanten med max kraft på 690W. I forbindelse med emhætter, der skal installeres med en fjernmotor, skal alle kabler, stik, og tilslutninger til jordforbindelsen og til fjernmotoren være utilgængelige for brugeren, når installeringen, der skal foretages af en fagmand, er færdig. Adgang til dem må kun være tilgængelig for installatøren efter at han har fjernet paneler, der er sat fast med skruer.

VEJLEDNINGER TIL MONTERING

Pas på: Inden du begynder installeringen, kontrollér at de leverede skruer og rawlplugs er egnede til den slags væg, som emhætten skal sættes op på. Til montering af emhætten skal man bruge det leverede udstyr og følge faserne, der er illustreret i det medfølgende monteringsblad. ELEKTRISK TILSLUTNING Den elektriske tilslutning skal foretages af faglært personale og under overholdelse af de gældende regler og love. Kontrollér at strømmen i elnettet svarer til det, der er angivet på det sølvfarvede skilt, der sidder inde i emhætten. Kontrollér at anlægget er udført i overensstemmelse med de gældende love og at jordforbindelsen virker. Vær særlig opmærksom på emhættens tilførselskabel og kontrollér at det ikke går gennem huller, der ikke er forsynet med kabelgennemføring. I tilfælde af direkte tilslutning til elnettet skal man sørge for at der er en anordning, der sikrer frakobling fra elnettet, med en afstand mellem kontakterne, der sikrer total frakobling ved forhold af kategori overspænding III i overensstemmelse med installeringsreglerne. Stikkontakten og den flerpolede sikkerhedsafbryder skal være tilgængelige, når apparatet er monteret. Hvis tilførselskablet er beskadiget, skal det udskiftes med et specielt kabel eller et helt sæt der fås fra fabrikanten eller hans tekniske serviceassistance. Kablet, der skal bruges, skal være af type H05VV-F med minimum tværsnit på 3 x 0,75mm². Fabrikanten fralægger sig ethvert ansvar, hvis de gældende ulykkesforbyggende regler, der kræves for at det elektriske anlæg virker, ikke overholdes.DA - 3 BETJENINGER PUSH BOTTON BETJENING (Fig. 1) I versionen med knappanel er der fire knapper. > En knap til tænding og slukning af lamperne. > En knap til tænding i hastighed 1 og slukning af motoren. > En knap til tænding i hastighed 2. > En knap til tænding i hastighed 3. SOFT TOUCH BETJENING (Fig. 2) I versionen med soft touch betjening er der fire finger touch knapper og et farveskiftende led (grøn min. hastighed, rød max. hastighed). > En knap til tænding og slukning af lamperne. > En knap til tænding i hastighed 2 og slukning af motoren. N.B. Ved at trykke på denne knap i mere end tre sekunder aktiveres funktion selvslukning efter 10 minutter, kontrol leddet blinker langsomt. > To knapper + og – til at sætte motorens hastighed op eller ned. Når motoren er i hastighed 4 (intensiv) blinker kontrolleddet hurtigt og efter 5 minutter indstilles der automatisk på hastighed 2. DIGITAL BETJENING \ TOUCH CONTROL (Fig. 3) I versionen med digital betjening er der fem finger touch knapper og et display. > En knap til tænding og slukning af lamperne. > En knap til tænding i hastighed 2 og slukning af motoren. > To knapper + og – til at sætte motorens hastighed op eller ned. Når motoren er i hastighed 4 (intensiv) blinker tallet på displayet og efter 5 minutter indstilles der automatisk på hastighed 2. > En TIMER knap til slukning af motoren efter 10 minutter med aktiveret timer, tallet på displayet blinker. Specielle funktioner: Efter 100 timers brug begynder der at blinke et 0 eller bogstavet A på DISPLAYET for at gøre opmærksom på at det er nødvendigt ar vaske metalfiltrene. Efter at have vasket metalfiltrene, nulstilles timetælleren ved at man trykker på TIMER tasten i mere end tre sekunder, mens emhætten er slukket. Nulstillingen vises ved at der kommer en streg frem på displayet, mens emhætten er slukket. FJERNBETJENING (Fig. 4) Tasten ON/OFF på emhætten tænder samtidig lamperne og motoren i anden hastighed eller slukker for alt. Efter 100 timers funktion med udsugemotor begynder det røde led at blinke for at gøre opmærksom på at det er nødvendigt ar vaske metalfiltrene. For at annullere filteralarmen skal man trykke længe på ON/OFF knappen på emhætten

mens emhætten er slukket

Fjernbetjening OPMÆRKSOMHED: Hættene med standard fjernbetjeningen er allerede konfigureret. For valgfri og/eller fjernbetjening er det nødvendigt at starte læringsprocessen: Tryk længe på i 5 sekunder ON/OFF knappen (DISTANTE-CEILING-EICOE22-SKYFRAME) eller på "+" knappen (AIDA- ROMEO-HAMLET) på emhætten, mens emhætten er slukket. Indlæsning af fjernbetjeningen vises ved at det røde alarm led blinker. Hvis der inden et minut kommer en gyldig fjernbetjeningskode (der er sendt ved at man trykker på en hvilken som helst tast på fjernbetjeningen), lyser det røde led uden at blinke i 3 sekunder for derefter at slukkes; således vises at indlæsningen er korrekt.DA - 4 Fjernbetjeningens taster: > En tast til tænding og slukning af lamperne. CEILING PANEL: Hold tasten trykket nede for at regulere lyset. > En tast til tænding i hastighed 2 og slukning af motoren. >To knapper + og – til at sætte motorens hastighed op eller ned. Når motoren er i hastighed 4 (intensiv) blinker leddet og efter 5 minutter indstilles der automatisk på hastighed 2. > En TIMER tast til slukning af motoren efter 10 minutter.

BRUG OG VEDLIGEHOLDELSE

Inden der foretages nogen som helst handling til rengøring eller vedligeholdelse, tages strømmen af emhætten ved at hovedafbryderen stilles i position 0 (OFF). Udskiftning af pærer Spotlight led: Udskiftning af spotlight led må kun foretages af teknisk kvalificeret personale, der bruger originale reservedele. Rengøring af metalfiltrene Metalfiltrene, der følger med emhætten, skal vaskes med varmt vand og et ikke aggressivt rensemiddel hver 2. eller

3. måned afhængigt af hvor meget de bruges. Metalfiltrene tages af ved at man trækker i håndtaget og først hægter

den forreste del af filtret af og derefter trækker det nedad (fig. 5). Efter at have vasket filtrene, skal de tørres omhyggeligt af og monteres korrekt igen. Kulfiltre Hvis emhætten har et filtreringssystem med indendørs recirkulation, skal man bruge kulfiltre, som indeholder aktivt kul. Det aktive kul i filtrene tjener til at tilbageholde damp og mados. For at fjerne og udskifte filtrene skal man følge forklaringerne i fig. 6 POLYÆSTER kulfiltrene kan ikke gøres klar igen eller vaskes og skal udskiftes regelmæssigt (hver 4. måned, hvis man bruger emhætten to timer om dagen). Filtre, der er fulde af fedt kan nemlig blive årsag til ildebrand. Afhængigt af emhættemodellen kan kulfiltrene være runde eller firkantede. LONG LIFE kulfiltrene skal vaskes og gøres klar igen regelmæssigt. Filtret skal renses hver anden måned, hvis det bruges normalt. Det er at foretrække at vaske filtret i opvaskemaskinen ved max temperatur med almindeligt opvaskemiddel. Filtret skal vaskes alene for at undgå at partikler af mad kommer ind i det og derefter bliver årsag til dårlig lugt. For at genaktivere det aktive kul, skal filteret tørres i ovnen. Vælg overvarme / undervarme på max 100 ° C og tør filtret i 10 minutter. Filtret skal udskiftes, når det ikke længere er i stand til at opsuge lugten fra madlavningen på tilfredsstillende måde. Fig.7. Rengøring af emhætten Regelmæssig rengøring af overfladerne hjælper til, at man undgår senere at skulle fjerne fastgroede aflejringer af snavs med besvær. Hvis emhætten er malet eller kobberfarvet, brug en blød klud med lunkent vand og et neutralt rengøringsmiddel. Det er forbudt at hælde væsker direkte på emhætten og at bruge grynede og/eller slibende produkter. Hvis emhætten er af inox stål, brug produkter og klude, der er specifikke til satineret inox stål (ikke slibende og/eller ætsende og uden klor), og sørg for at følge satinmatteringens retning med kluden. Brug ikke aggressive produkter, kemiske opløsningsmidler eller produkter, der er lavet på destilleret petroleum, da de kan efterlade olierester, som kan fremme oxydering og polymerisering.DA - 5 Kondensering i emhætten Induktionskogefelter eller glaskeramikkogefelter varmer maden hurtigt op og danner kogedamp inden emhættens glas- eller ståloverflade er blevet opvarmet. Dette giver kondensering på emhætten med følgende drypning. En anden grund til drypning kan være at røret til aftrækket ikke har de mål, som vi har anbefalet (jf. paragraf INSTALLATION). Damp der bliver siddende inde i hætten under afkølingen kondenseres og giver drypning. Det tilrådes at tænde emhætten ti minutter inden man begynder at koge/stege maden og at lade emhætten være tændt, når man er færdig, så at al dampen, der har samlet sig i røret, kan komme ud. Det er i øvrigt meget vigtigt at foretage regelmæssig rengøring af filtrene og udskifte dem, hvis de er beskadiget (jf. RENGØRING AF METALFILTRENE). Hamlet-Romeo: Hvis der steges i olie, som efter afkøling forbliver flydende, kan det løbe ned langs ydersiden af emhætten mod den nederste kant. For at undgå at olien drypper fra emhætten må denne kant rengøres med passende mellemrum. Fabrikken hæfter ikke for æstetiske skader, der skyldes at de ovennævnte angivelser ikke er blevet overholdt.SV - 6 HANDBOK FÖR DRIFT, UNDERHÅLL OCH INSTALLATION AV HUVEN.
