Produkttype	Motoriseret multifunktionsfejemaskine
Mærke	Texas
Model	Combi 800 TGE
Dimensioner (L x B x H)	800 x 700 x 1000 mm
Vægt uden væske	56 kg
Motortype	4-takts benzin, Texas TG725ES
Hjulstørrelse	4.80-8 (luftfyldte)
Anbefalet dæktryk	20 psi / 1,4 bar
Tilgængelige hastigheder	4 frem (1,5 til 5,8 km/t) + 1 bak (2,3 km/t)
Brændstof	Blyfri benzin (tank)
Motoroliebeholderkapacitet	Ikke specificeret i vejledningen, se motorhåndbogen
Medfølgende tilbehør	Roterende fejemaskine (monteret), mulighed for at montere sneplov eller sneslynge (ikke inkluderet)
Vigtigste funktioner	Roterende børste, transmission med differentialespærre, højdejusterbart styr, dødmandssikring
Vedligeholdelse og rengøring	Kontroller jævnligt bolte, oliestand, dæktryk; opbevar børster fri af jorden
Sikkerhed	Nødstop ved frigivelse af håndtag, dødmandssikring, påfyldningsinstruktioner for benzin
Reservedele og reparationsmuligheder	Dele tilgængelige på www.texas.dk; brug originale dele
Generelle oplysninger	Brugsanvisning på flere sprog; må kun bruges udendørs

Ofte stillede spørgsmål - Combi 800TGE Texas

Sådan samles håndtaget og koblingshåndtagene?

Monter først det nederste håndtag på maskinen, derefter det øverste håndtag. Fastgør instrumentbrættet. Spænd boltene. Koblingshåndtagene skal monteres: håndtag med pil til venstre (frem/bak), håndtag med børstesymbol til højre (tilbehørsbetjening). Se figurerne 2-D.

Hvad er proceduren for at starte motoren?

Åbn brændstofhanen. Hvis motoren er kold, aktiver chokeren. Drej gaspedalen til max position. Træk langsomt i starttrækket indtil modstand, træk derefter hurtigt og kraftigt. Lad starttrækket komme langsomt tilbage. Når startet, reguler chokeren for stabil tomgang.

Hvordan bruges koblingshåndtagene korrekt?

Til frem/bak, aktiver først den røde kontakt ved at skubbe den til højre, sænk derefter det sorte håndtag. Til tilbehør (børste), gør det samme med det andet håndtag. Bemærk: Den røde stang på koblingshåndtaget skal skubbes helt ind, før håndtaget aktiveres, ellers risikerer det at gå af.

Hvordan skiftes gear?

Slip koblingshåndtaget til frem/bak, drej derefter gearvælgeren til den ønskede position (1 til 4 eller R). Sæt derefter håndtaget tilbage for at genoptage kørslen. Skift aldrig gear uden at have koblet fra.

Hvad er differentialespærre og hvornår bruges den?

Differentialespærren gør hjulakslen fast for bedre trækkraft på løs jord (jord). Aktiver den i position B (fig. 7). På hårdt underlag (asfalt) deaktiver den (position A) for bedre manøvreevne i frit hjul.

Hvordan justeres styrets højde?

Fjern den lille bolt fra gearhåndtagets stang. Løsn de 4 skruer på styret. Flyt den øverste del af styret og gearhåndtagets stang samme antal huller på hver side. Sæt på plads og spænd alle bolte. Kontroller at gearhåndtaget glider frit.

Hvad gør man ved unormale vibrationer?

Stop straks motoren og kontroller årsagen. Vibrationer kan indikere skade. Inspicér børsten, hjulene og fastgørelserne. Reparer før genbrug.

Hvordan opbevares fejemaskinen?

Sænk støttehjulene 50 mm, så børsterne ikke rører jorden. Afbryd fejedelen fra basenheden. Vip den bagover, så den hviler på koblingsstykket. Lad aldrig børsterne stå på jorden i længere tid, da de kan deformeres.

Hvorfor virker tilbehøret ikke?

Kontroller at tilbehøret er korrekt aktiveret (et 'klik' skal høres). Sørg for at koblingshåndtag B er aktiveret, og at den røde stang er i korrekt position. Kontroller også at kablet er korrekt justeret.

Hvad er de vigtigste sikkerhedsadvarsler?

Læg aldrig hænderne nær roterende dele. Brug kun maskinen om dagen eller i oplyst område med solide sko. Lad aldrig børn eller dyr være i nærheden. Sluk altid motoren før justering eller rengøring. Fyld benzin udendørs med kold motor.

BRUGSANVISNING Combi 800TGE Texas

DK Betjeningsvejledning

GB User Manual

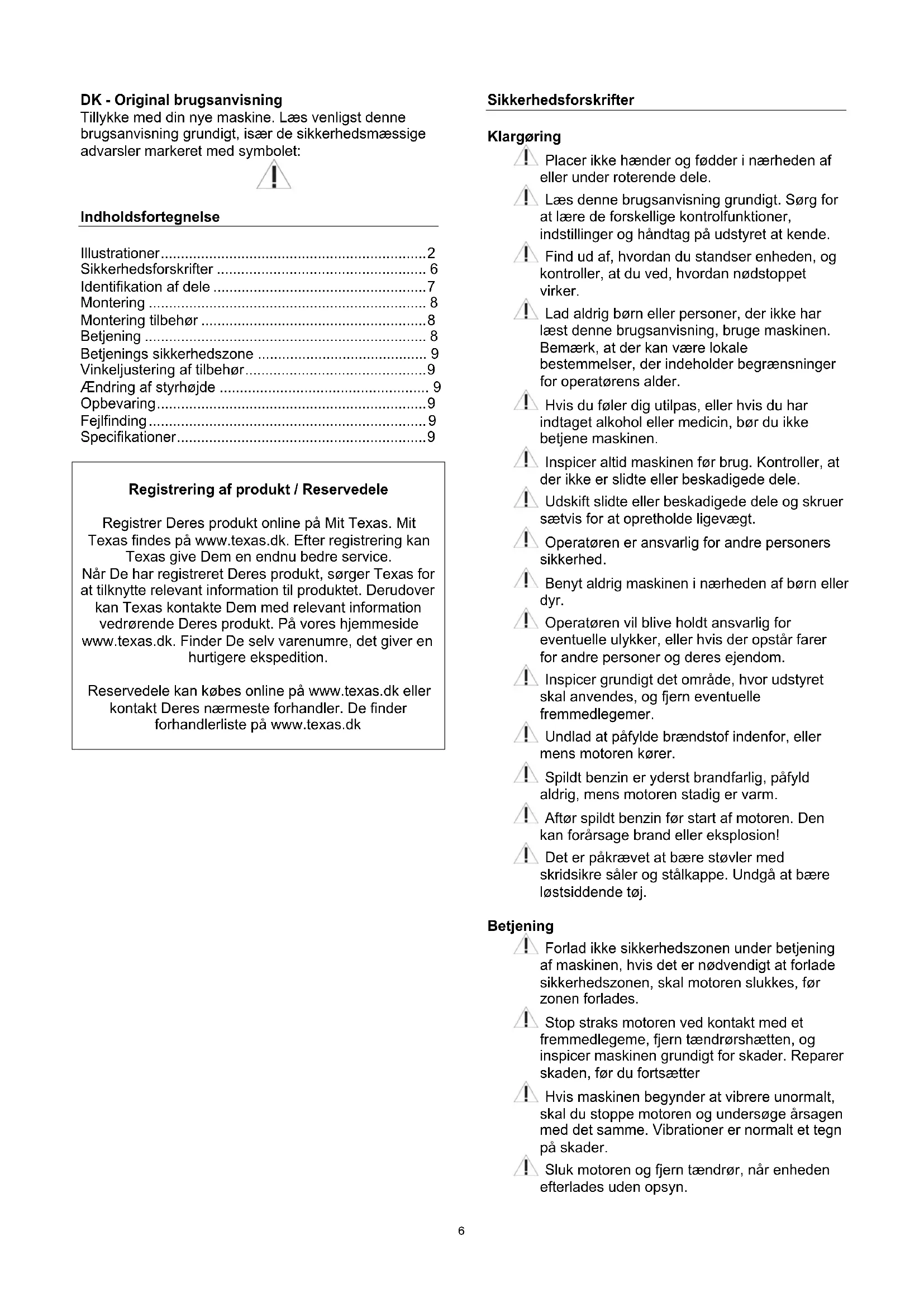

Tillykke med din nye maskine. Læs venligst denne brugsanvisning grundigt, især de sikkerhedsmæssige advarsler markeret med symbolet:

Indholdsfortegnelse

Illustrationer....2
Sikkerhedsforskrifter 6
Identifikation af dele ....7
Montering 8
Montering tilbehør 8
Betjening 8
Betjenings sikkerhedszone 9
Vinkeljustering af tilbehør......9
Ændring af styrhøjde 9
Opbevaring....9
Fejlfinding....9
Specifikationer....9

Registrering af produkt / Reservedele

Registrer Deres produkt online på Mit Texas. Mit Texas findes på www.texas.dk. Efter registrering kan Texas give Dem en endnu bedre service. Når De har registreret Deres produkt, sørger Texas for at tilknytte relevant information til produktet. Derudover kan Texas kontakte Dem med relevant information vedrørende Deres produkt. På vores hjemmeside www.texas.dk. Finder De selv varenumre, det giver en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt Deres nærmeste forhandler. De finder forhandlerliste på www.texas.dk

Sikkerhedsforskrifter

Klargøring

⚠ Placer ikke hænder og fødder i nærheden af eller under roterende dele.
⚠ Læs denne brugsanvisning grundigt. Sørg for at lære de forskellige kontrolfunktioner, indstillinger og håndtag på udstyret at kende.
⚠ Find ud af, hvordan du standser enheden, og kontroller, at du ved, hvordan nødstoppet virker.
Lad aldrig børn eller personer, der ikke har læst denne brugsanvisning, bruge maskinen. Bemærk, at der kan være lokale bestemmelser, der indeholder begrænsninger for operatørens alder.
Hvis du føler dig utilpas, eller hvis du har indtaget alkohol eller medicin, bør du ikke betjene maskinen.
⚠️ Inspicer altid maskinen før brug. Kontroller, at der ikke er slidte eller beskadigede dele.
! Udskift slidte eller beskadigede dele og skruer sætvis for at opretholde ligevægt.
⚠ Operatøren er ansvarlig for andre personers sikkerhed.
Benyt aldrig maskinen i nærheden af børn eller dyr.
Operatøren vil blive holdt ansvarlig for eventuelle ulykker, eller hvis der opstår farer for andre personer og deres ejendom.
⚠ Inspicer grundigt det område, hvor udstyret skal anvendes, og fjern eventuelle fremmedlegemer.
⚠ Undlad at påfylde brændstof indenfor, eller mens motoren kører.
Spildt benzin er yderst brandfarlig, påfyld aldrig, mens motoren stadig er varm.
Aftør spildt benzin før start af motoren. Den kan forårsage brand eller eksplosion!
Det er påkrævet at bære støvler med skridsikre såler og stålkappe. Undgå at bære løstsiddende tøj.

Betjening

Forlad ikke sikkerhedszonen under betjening af maskinen, hvis det er nødvendigt at forlade sikkerhedszonen, skal motoren slukkes, før zonen forlades.
Stop straks motoren ved kontakt med et fremmedlegeme, fjern tændrørshætten, og inspicer maskinen grundigt for skader. Reparer skaden, før du fortsætter
Hvis maskinen begynder at vibrere unormalt, skal du stoppe motoren og undersøge årsagen med det samme. Vibrationer er normalt et tegn på skader.
⚠ Sluk motoren og fjern tændrør, når enheden efterlades uden opsyn.

Sluk altid motoren og kontroller, at alle bevægelige dele er standset helt før udførelse af reparationer, justeringer eller eftersyn.

⚠ Udvis yderste forsigtighed ved arbejde på skråninger.

⚠️ Betjen aldrig maskinen i hurtigt tempo.

⚠ Undlad at overbelaste maskinens kapacitet ved at forsøge at køre den for stærkt.

⚠️ Undlad at køre med passagerer.

⚠ Vær opmærksom, när maskinen er i bakgear.

⚠ Tillad aldrig tilskuere at opholde sig foran enheden.

Frakobl altid børsterne, när de ikke er i brug.

⚠ Sørg for at betjene maskinen i dagslys eller i fuldt oplyste områder

⚠ Sørg for godt fodfæste og hold godt fast i håndtagene. Gå, løb aldrig.

⚠ Undlad at betjene udstyret med bare födder eller iført sandaler.

! Udvis yderste forsigtighed ved ændring af retning på skråninger og brug aldrig maskinen på meget stejle skråninger.

⚠ Forsøg aldrig at foretage justeringer, när motoren kører.

! Udvis yderste forsigtighed, når du skubber eller trækker maskinen baglæns

⚠ Betjen aldrig maskinen inden døre eller i områder med lav ventilation. Udstødningen fra motoren indeholder kulilte. Manglende overholdelse heraf kan medføre permanent skade eller dødsfald.

Benzinsikkerhed

! Udvis yderste forsigtighed ved kontakt med benzin. Benzin er yderst brandfarlig, og dampene er eksplosive.

Der kan opstå alvorlig personskade, hvis du spilder benzin på dig selv eller på dit tøj. Skyl straks huden, og skift tøj med det samme!

Anvend kun en godkendt benzinbeholder. Brug ikke en sodavandsflaske eller lignende!

⚠ Sluk alle cigarette, cigarer, piber og øvrige antændingskilder.

Genopfyld aldrig maskinen indenfor.

! Lad motoren køle af før påfyldning af benzin

⚠ Undlad at fylde tanken mere end 2,5 cm under påfylderens bund, så der er plads til, at brændstoffet udvider sig.

⚠ Sørg for, at benzindækset er skruet godt fast efter påfyldning.

⚠ Brug aldrig läsefunktionen på benzinpistolen ved påfyldning.

⚠️ Undlad at ryge under påfyldning.

Påfyld aldrig inde i en bygning, eller hvor benzindampe kan komme i kontakt med en antændingskilde.

Hold benzin og motor på afstand af apparater, blus, udendørs grill, elektriske apparater, maskinværktøj osv.

Hvis benzintanken skal tømmes, skal det ske udenfor.

Stop motoren ved udførelse af vedligeholdelsesarbejde og rengøring, ved udskiftning af værktøj og under transport på andre måder end ved egen kraft.

⚠ Kontroller jævnligt, at alle skruer og møtrikker sidder fast. Fastspænd om nødvendigt.

⚠ Motoren skal være helt afkølet før opbevaring inden døre eller ved overdækning.

Hvis maskinen ikke er i brug i en periode, henvises til instrukserne i denne brugsanvisning.

⚠ Vedligehold eller udskift sikkerheds- og instruktionsmærkater efter behov.

⚠ Brug kun originale reservedele eller tilbehør. Hvis der ikke anvendes originale dele eller tilbehør, bortfalder garantien.

⚠️ Udskift fejlbehæftede lydpotte.

Diverse

⚠️ Der er ikke fyldt motorolie på motoren fra fabrikken.

Fabriksmonterede styreanordninger, f.eks. koblingskabler monteret på håndtaget, må ikke fjernes eller blotlægges.

⚠ Tøm kun benzintanken udenfor. Benzin er yderst brandfarlig, og dampene er eksplosive.

⚠ Kontroller, at maskinen står ordentligt fast under transport på en ladvogn osv.

⚠️ Reducer gas tilførelsen under slukning af motoren, og luk brændstofhanen.

Identifikation af dele

Figur 1:

A. Aktivering af hjul

B. Aktivering af tilbehør

C. Gear

D. Gasregulering

E. Tilbehør- Sneskraber

F. Tilbehør- Snelslynge

G. Tilbehør- Fejebørste

H. Støttebøjle

Montering

Maskinen er næsten klar fra fabrikken. Der skal kun monteres få dele:

Bemærk: Maskinen leveres forberedt til at styr placeres i midterste position.

1. Monter understyret på maskinen, brug det medfølgende boltsæt og spænd. Se figur 2-A.
2. Monter overstyret på understyr brug det medfølgende boltsæt. Se figur 2-B. (fastspænd ikke boltsæt endnu)
3. Monter dashboard på overstyr brug det medfølgende boltsæt. Se figur 2-C. (fastspænd ikke boltsæt endnu)
4. Spænd, boltene på overstyret i understyret Se figur 2-B.
5. Spænd, boltene i dashboard. Se figur 2-C.

6. Monter koblingsgreb og fastgør kabel: Greb med pile skal sidde i venstre side. Greb med børste skal sidde i højre side. Se figur 2-D.

7. Fastgør gearstang.

A. Fastgør mellemstangen figur 3-A forneden i geararmen figur 3-B (den korte del der er boltet fast skal vende nedad) og drej ca. 2 omgange (obs; links gevind).
B. Sæt gearvælger i 4. gear.
C. Fastgør dernæst mellemstangen foroven i gearvælgeren og drej, indtil den tager fat.
D. Spænd mellemstangen fast med hånden indtil den spænder sig helt fast i begge ender. Se figur 3-C.
E. Løsn dernæst mellemstangen 1 hel omgang.
F. Spænd dernæst de to kontramøtrikker på gearstangen. Se figur 3.

1. Monter akselrør og hjul Se Figur 4. Bemærk: Pil på dæk/dækmønsteret skal pege fremad.

Kontroller dæktrykket på begge hjul inden brug. Korrekt dæktryk er 20 psi/1,4 bar.

Kørsel med for lavt dæktryk kan ødelægge dæk og slange!

Montering tilbehør

Følg monterings procedure vist i figur 5. Det er vigtigt at tilbehøret "klikkes" fast ved at trykke på støttebøjlen. Se figur 5-A

Betjening

Inden brug følges motorvejledningens anvisninger for klargøring af motor.

Inden brug skal alle større fremmedlegemer fjernes fra området. Større objekter kan skade fejemaskinen. Kontroller samtidig at bolte på maskinen er efterspændt.

Kontroller altid oliemængden på motoren inden start.

Start motoren:

1. Åben for brændstofhanen.
2. Ved kold motor åben for chokeren. Bemærk: Ved varm motor er brug af choker ikke nødvendigt.
3. Åben for fuld gas dvs. sæt gashåndtag på "Max" i figur 9-C.
4. Træk forsigtigt i rekylstarteren, indtil der mærkes modstand. Træk derefter kraftigt i rekylstarteren for at starte motoren. Lad startsnoren forsigtigt glide tilbage i startposition.
5. Reguler chokeren, indtil motoren har en jævn motorgang.

Stop motoren:

1. Træk gashåndtaget tilbage til "STOP" for at stoppe motoren. Figur 9-C.

Husk at lukke for brændstofhanen, hvis maskinen ikke skal benyttes over en længere periode!

For at betjene det sorte håndtag A i fig. 9, aktiveres først omskifteren. Ved at vippe omskifteren helt mod højre dernæst presse håndtaget ned, kører maskinen frem eller tilbage. For at ændre kørselsretning slip koblingsgrebet og sæt i ønsket gear

Gear: Maskinen er udstyret 4 fremadgående gear og 1 bakgear. For at skifte gear slip koblingsgreb fig 9-A og vælg ønskede gear fig 9.

Gear	R 1 2 3 4
Hastighed	2,3Km/t	1,5Km/t	2,9Km/t	4,4Km/t	5,8Km/t

Slip altid koblingshåndtaget inden skift af gear!

Sneslynge/Sneskraber/Fejekost:

Det anbefales kun at bruge første gear ved en sne dybde over 10 cm. Ved hastigheder over 1,5 km/t vil rydningsarbejdet forringes.

Vær opmærksom ved brug af bakfunktion. Det vigtigt at området er ryddet for forhindringer. Forsøg aldrig at bakke op imod en mur, et træ eller andre stationære objekter

Koblingsgreb B - Aktivering af tilbehør:

For at betjene det sorte håndtag B i figur 9, aktiveres først omskifteren. Ved at vippe omskifteren helt mod højre og dernæst presse håndtaget ned aktiveres børsterne

Vigtigt! Den røde omskifter på koblingsgrebet skal presses helt til højre inden grebet aktiveres. Hvis dette ikke sker, kan grebet tvinges ned uden at tage ved. Hvis det sker, skub grebet op igen, og gentag proceduren. Se figur 9 A+B

Bemærk: Koblingsgrebet er ikke defekt, men skal blot presses på plads.

Maskinen er udstyret med "dødemandsgreb", hvilket vil sige, at når grebene slippes standser tilbehøret og maskinen.

Hjul aksel: Fast kontra fri

• Aktivere fri hjulaksel, se figur 7-A Ved fast underlag som asfalteret vej, kan det være en fordel at aktivere fri hjulaksel.
• Aktivere fast hjulaksel, se figur 7-B Ved løst underlag som grus vej, kan det være en fordel at aktivere fast hjulaksel.

Maskinen vil generelt være nemmere at manøvrere med fri hjulaksel aktiveret.

Betjenings sikkerhedszone.

Betjeningsområdet markeret i figur 8 må ikke forlades under driften. Hvis det under driften er nødvendigt at forlade sikkerhedszone, for eksempel til at justere børste højden eller fastgøre tilbehør, stop da først motoren.

Vinkeljustering af tilbehør

Tilbehøret kan drejes 20 grader til hver side. Dette gøres ved, at man trykker svingrøret på tilbehøret ned, drejer kosten og slipper håndtaget, så palen falder i hak.

Ændring af styrhøjde

1. Fjern den lille bolt midt på gearstang forlængeren (figur 6-B).
2. Løsn de 4 bolte midt på styret (figur 6-A) og tag dem ud.
3. Flyt overstyret og gearstang-forlængeren samme antal huller op/ned (figur 2-F+G)
4. Monter alle bolte igen på styr og gearstang og spænd dem.
5. Tjek at gearstangen (figur 6-C) let kan gå i alle positioner. Hvis ikke, så er bolten i gearstang-forlængeren formentlig placeret i et forkert hul.

Opbevaring

Korrekt opbevaring af din fejekost!

Opbevar kosten, så at børsterne ikke rører jorden. Dette forlænger børsternes holdbarhed og levetid.

• Skru støttehjulene ca. 50 mm ned så børsterne svæver, inden kosten afmonteres basismaskinen.
• Afmontér kosten fra basismaskinen.
• Vip kosten bagover, så den hviler på tilkoblingsbeslaget, og lad den stå i den position i hele opbevarings-perioden.

Lad aldrig børsterne hvile på jorden i længere tid. Det vil gøre dem skæve og ubrugelige. Se figur 10.

Fejlfinding

Problem Løsnin g

Motoren starter ikke:

1. Kontroller at tændrør kan slå gnist.
2. Kontroller tændrørshætten er monteret korrekt.
3. Kontroller om motoren er udstyret med en tændingskontakt.
   (Denne skal være aktiveret).
4. Kontroller om motoren er udstyret med en brændstofhane.
   (Denne skal være aktiveret.)

Motoren har en ujævn motorgang:

1. Kontroller at chokeren er slået fra.
2. Kontroller brændstoffet for urenheder (evt. rens karburator)

Tilbehøret støjer og kører ikke ordentligt:

Tilbehøret vil ikke køre:

1. Kontroller at kablet er justeret korrekt.

Maskinen vil ikke køre:

1. Kontroller at kablet er justeret korrekt.
2. Kontroller remmen.

Maskinen fejer ikke ordentligt:

1. Kontroller afstanden fra børsten til underlaget.

Specifikationer

Model	Combi800 TG	Combi800 TGE	Combi800 B
Længde (mm) 800	800 800
Bredde (mm) 700	700 700
Højde (mm) 1000	1000 1000
Tørvægt (kg) 55.5	56 55.5
Hjul størrelse 4.8	0-8 4.8	0-8 4.8	0-8
Motor	TG725S	TG725ES	950
Motor fabrikant	Texas	Texas	B&S
