BRUGSANVISNING BCU33S Texas

Advarsel! Maskinen kan ved skødesløs og forkert brug være et farligt redskab, som kan forårsage alvorlige skader. Warning! This product can be dangerous and in some cases fatal if not handled correct.

Læs betjeningsvejledningen grundigt før brug af maskinen. Read the user manual before operating this machine.

Brug sikkerhedsfodtøj. Wear safety shoes/boots.

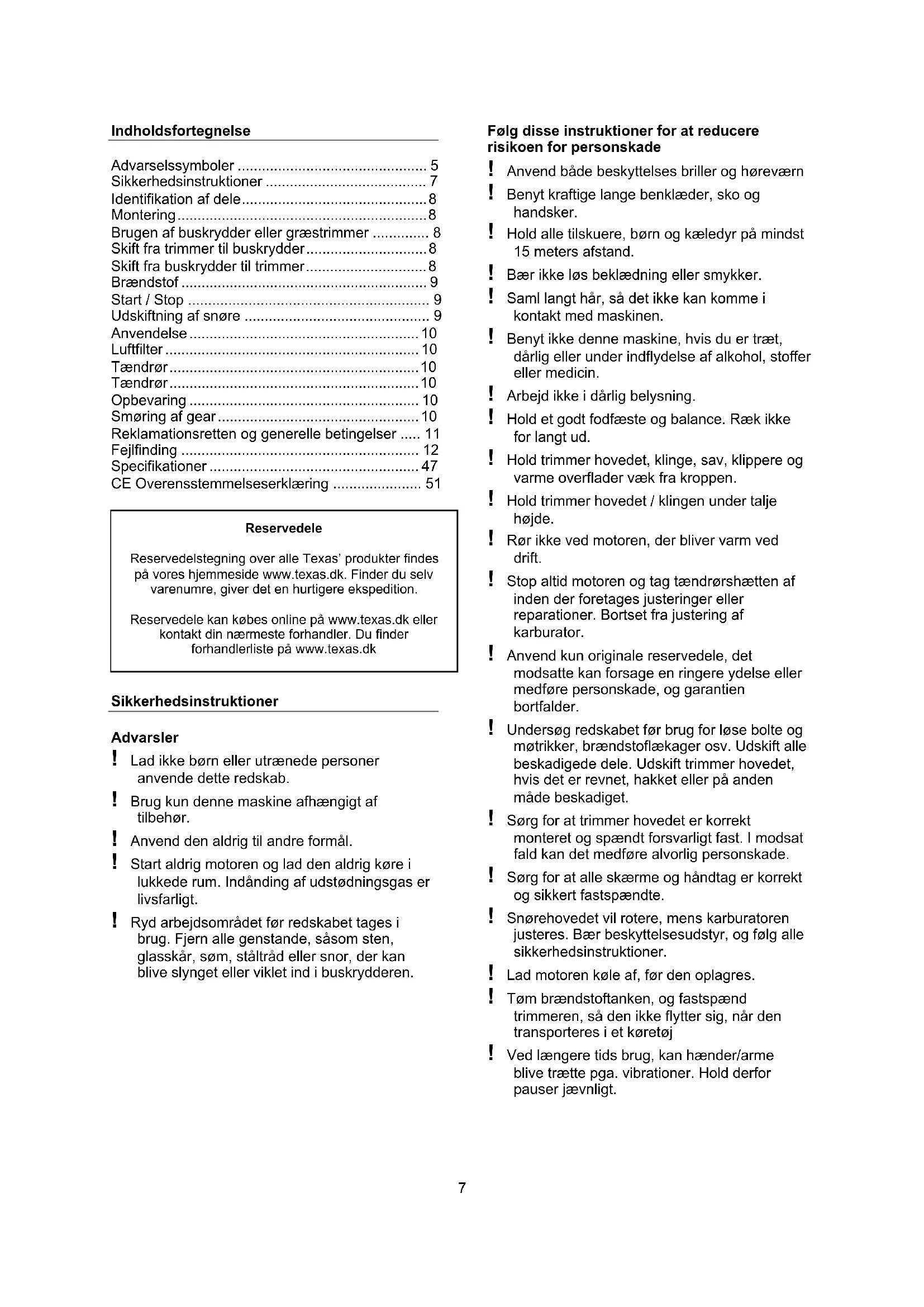

Sikkerhedsinstruktioner Advarsler ! Lad ikke børn eller utrænede personer anvende dette redskab. ! Brug kun denne maskine afhængigt af tilbehør. ! Anvend den aldrig til andre formål. ! Start aldrig motoren og lad den aldrig køre i lukkede rum. Indånding af udstødningsgas er livsfarligt. ! Ryd arbejdsområdet før redskabet tages i brug. Fjern alle genstande, såsom sten, glasskår, søm, ståltråd eller snor, der kan blive slynget eller viklet ind i buskrydderen.

Følg disse instruktioner for at reducere risikoen for personskade ! Anvend både beskyttelses briller og høreværn ! Benyt kraftige lange benklæder, sko og handsker. ! Hold alle tilskuere, børn og kæledyr på mindst 15 meters afstand. ! Bær ikke løs beklædning eller smykker. ! Saml langt hår, så det ikke kan komme i kontakt med maskinen. ! Benyt ikke denne maskine, hvis du er træt, dårlig eller under indflydelse af alkohol, stoffer eller medicin. ! Arbejd ikke i dårlig belysning. ! Hold et godt fodfæste og balance. Ræk ikke for langt ud. ! Hold trimmer hovedet, klinge, sav, klippere og varme overflader væk fra kroppen. ! Hold trimmer hovedet / klingen under talje højde. ! Rør ikke ved motoren, der bliver varm ved drift. ! Stop altid motoren og tag tændrørshætten af inden der foretages justeringer eller reparationer. Bortset fra justering af karburator. ! Anvend kun originale reservedele, det modsatte kan forsage en ringere ydelse eller medføre personskade, og garantien bortfalder. ! Undersøg redskabet før brug for løse bolte og møtrikker, brændstoflækager osv. Udskift alle beskadigede dele. Udskift trimmer hovedet, hvis det er revnet, hakket eller på anden måde beskadiget. ! Sørg for at trimmer hovedet er korrekt monteret og spændt forsvarligt fast. I modsat fald kan det medføre alvorlig personskade. ! Sørg for at alle skærme og håndtag er korrekt og sikkert fastspændte. ! Snørehovedet vil rotere, mens karburatoren justeres. Bær beskyttelsesudstyr, og følg alle sikkerhedsinstruktioner. ! Lad motoren køle af, før den oplagres. ! Tøm brændstoftanken, og fastspænd trimmeren, så den ikke flytter sig, når den transporteres i et køretøj ! Ved længere tids brug, kan hænder/arme blive trætte pga. vibrationer. Hold derfor pauser jævnligt.

Reservedele Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition. Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste forhandler. Du finder forhandlerliste på www.texas.dk8

1. Monter beskyttelsesskærm. Se Fig.2-A

2. Monter forlængerrør på maskinen, fastgør.

Sørg for, at maskinen er i balance og belaget er spændt.

1. Monter beskyttelsesskærm. Se Fig.2-A

2. Monter styret i beslaget, som vist i Fig.3.

Sørg for, at maskinen er i balance og beslaget er spændt. Brugen af buskrydder eller græstrimmer

• Når motoren stopper, skal den roterende klinge blive i tæt græs eller krat, indtil den er bragt til stilstand.

• Hold altid godt fast i redskabet med begge hænder.

• Maskinen må ikke anvendes, hvis skærmen ikke er monteret korrekt, og i god stand.

• Motoren skal altid stoppes før materialer, der har sat sig fast i klingen, forsøges fjernet.

• Man må ikke røre ved eller forsøge at stoppe klingen, mens den roterer.

• En roterende klinge kan forsage skade, da den fortsætter med at dreje rundt, efter at motoren er stoppet eller gasregulatoren er udløst. Bevar altid kontrollen over maskinen, indtil klingen står helt stille.

• Sørg altid for, at klingen er monteret korrekt og forsvarligt før hver brug.

• Brug kun en skarp klinge, udskift klinger, der er slidte eller beskadiget.

• Brug kun originale reservedele.

• Anvend kun klingen til ukrudt, græs og lignende.

• Tilbageslag er en reaktion, der kan forekomme, når den roterende klinge kommer i kontakt med noget, den ikke kan skære over. Denne kontakt kan bevirke, at klingen stopper i et øjeblik, og pludselig slår redskabet væk fra det hårde objekt, der blev ramt. Denne reaktion kan være så voldsom, at brugeren mister kontrollen over redskabet. Tilbageslag kan forekomme uden varsel, hvis klingen sætter sig fast, taber fart eller hæmmes. Dette er mere sandsynligt i områder, hvor det kan være svært at se det materiale, der beskæres.

• Selen skal altid anvendes og justeres rigtig.

• Bevar et fast greb i begge håndtag, mens bladet er i brug. Hold bladet væk fra kroppen og under talje højde. Skift fra trimmer til buskrydder Afmontering trimmer hoved Se fig. 4B

1. Anbring nøglen (2) i hullet af trimmer gearet

Bemærk: Opbevar delene sammen til senere brug. Montering af klinge. Se fig. 4A

1. Anbring nøglen (2) i hullet af trimmer gearet

(links gevind). Sørg for, at klingen er godt fastgjort. Skift fra buskrydder til trimmer Afmontering af klingen Se fig. 4A

1. Anbring nøglen (2) i hullet af trimmer gearet

Bemærk: Opbevar delene sammen til senere brug. Montering af trimmer hoved. Se fig. 4B

1. Anbring nøglen (2) i hullet af trimmer gearet

Sørg for, at trimmer hovedet er godt fastgjort.

• Dette produkt er udstyret med en 2- taktsmotor, der kræver 2-taktssmøringsolie tilsat benzinen.

• Brug altid blyfri E5 benzin (minimum oktan 98)

• Anvend ikke færdigblandet benzin/olie fra benzinstationer, som er beregnet til brug i knallerter, motorcykler osv.

• Brug en ren og godkendt benzindunk til at blande benzinen med olie i.

• Brug en godkendt 2-taktsolie til luftkølede motorer, motorsave, trimmere og lignende. (Brug ikke påhængsmotorolie eller smøringsolie til biler). Bland i små mængder.

• Alkylatbenzin (miljøbenzin) anbefales ikke, da det kun er en 2% blanding og kan skade motoren. Garantien dækker ikke, hvis dette sker!

• Bland olien og benzinen grundigt og ryst dunken hver gang før påfyldning.

• Brug IKKE en benzinblanding, der er mere end 90 dage gammel, da motoren i såfald kan have startproblemer. Opbevar aldrig samme benzinblanding i tanken i mere end 30 dage. Ved længere tids opbevaring, tøm da altid tanken. Påfyldning af benzin - Rygning forbudt!

1. Skru benzindækslet langsomt af. Læg det på

2. Hæld forsigtigt det olieblandede brændstof i

tanken, undgå spild.

3. Skru øjeblikkeligt benzindækslet på og stram

4. Tør spildt brændstof op.

Bemærk! Sluk altid motoren før påfyldning, hæld aldrig brændstof på en maskine, der er i gang, eller hvor motoren er varm. Flyt mindst 3 meter væk fra påfyldningsstedet, før motoren startes. Hold minimum 2 minutters pause før optankning af brændstof. Optankning (Rygning er forbudt) ! Bland og opbevar altid brændstof i dunke, der er godkendt til dette. ! Bland kun brændstof udendørs, hvor der ikke forekommer gnister eller flammer. ! Vælg et bart sted, sluk motoren, og lad den køle af minimum 2 minutter før optankning. ! Løsn brændstofdækslet langsomt for at tage trykket af og undgå, at brændstof flyder ud under dækslet. ! Tør spildt brændstof af redskabet. Flyt det 3 meter væk fra påfyldningsstedet, før motoren startes. Start / Stop Sådan startes en kold motor.

1. Læg trimmeren på et plant og solidt sted.

4. Aktiver sikkerhedsgrebet og tryk

gashåndtaget ind, lås derefter grebet fast med låsepalen. Fig.6-B.

5. Træk i startersnoren indtil motoren går i gang.

Flyt chokerhåndtaget til køreposition Sådan startes en varm motor Indstil choker i køreposition, se Fig.6-A.

1. Træk i startersnoren indtil motoren går i gang.

Udskiftning af snøre Følg procedure som vist i Fig. 5

1. Tryk ind i hver side på selve snørehuset (tryk

til og hold inde). Låget kan nu tages af.

2. Afmonter selve rullen, ved at trække i den,

Lad fjederen, blive på spolen. Fjern evt. rester af snøre.

4. Fastgør snøreløkken i hakket midt på spolen

og vikle snøren pænt rundt om spolen i hver sin rille. Undgå at sno snøren. I bunden af spolen er pile som viser retningen, hvorpå snøren skal vikles rundt. OVERFYLD IKKE SPOLEN!

5. Saml hele snørehuset i modsat rækkefølge,

start med at sætte fjederen på plads. Placer dernæst snøren i snørehusets 2 metalslidser og pres det hele på plads.

6. Monter låget. Sikre at det er forsvarligt

monteret. Klip evt. overskydende snøre af. Sørg altid for at trimmer hovedet er spændt forsvarligt. Hvis du er i tvivl, så kontakt din nærmeste forhandler10

• Højt græs bør altid skæres fra toppen og nedad. På denne måde kan du forhindre græsset i at blive viklet rundt om trimmer hoved og dermed føre til overophedning og beskadigelse. Hvis græsset og lignende er viklet rundt om trimmer hoved motoren skal stoppes, tændrørshætten tages ud og græsset derefter fjernet.

• Snørefremførelsen styres ved at banke snørehuset let mod jorden, mens motoren kører på fuld gas.

• Hold trimmeren i en vinkel mod det område, der skal skæres.

• Figur 7A, brug altid trimmeren fra venstre mod højre.

• Brug snoren til at slå med, tving ikke snørehuset ind i græs, der ikke er slået.

• Tråd og stakithegn slider ekstra meget på snøren og kan endda knække den.

• Sten og mure, kantsten og træ kan slide snøren meget hurtigt. Gå rundt om træer og buske. Bark og træornamenter, træbeklædning og stolper kan nemt blive beskadiget af snøren. Luftfilter For korrekt ydelse og holdbarhed bør luftfilteret holdes rent.

• Fjern luftfilterdækslet ved at skrue skruen af, der fastholder dækslet.

• Luftfilteret vaskes i lunkent sæbevand og skal herefter tørre grundigt. Væd det igen i lidt olie. Tryk evt. overskydende olie ud. Hvis filteret er meget medtaget, bør det udskiftes.

• Filter og dæksel monteres igen. Vær opmærksom på at filter og dæksel slutter tæt. Luftfilteret skal renses for hver 5. time, dog oftere, når du arbejder i støvede områder. Tændrør Denne maskine er udstyret med et tændrør, der har en elektrodeafstand på 0,6 mm. For optimal ydelse, bør det udskiftes årligt.

• Luftfilteret vaskes i lunkent sæbevand og skal herefter tørre grundigt. Væd det igen i lidt olie. Tryk evt. overskydende olie ud. Hvis filteret er meget medtaget, bør det udskiftes.

• Filter og dæksel monteres igen. Vær opmærksom på at filter og dæksel slutter tæt. Luftfilteret skal renses for hver 5. time, dog oftere, når du arbejder i støvede områder.

Tændrør Denne maskine er udstyret med et tændrør, der har en elektrodeafstand på 0,6 mm. For optimal ydelse, bør det udskiftes årligt. Opbevaring

1. Tøm al brændstof af tanken i en dunk, der er

godkendt til benzin. Lad motoren køre til den stopper.

2. Rens trimmeren, opbevar den frostfrit og hvor

børn ikke kan komme til den.

3. Overhold alle sikkerhedsforskrifter vedr. sikker

opbevaring og håndtering af benzin.

Vinkelgearet er smurt fra fabrikken, men for hver 30-timers drift skal fedt genopfyldes. Supplere gearet med fedt, af typen: MULTIFAK EP-0. Brug en fedtsprøjte (medfølger ikke) på smørenippel. Se fig 7B Bemærk venligst, fedtsprøjte medfølger ikke!11

Reklamationsretten og generelle betingelser Reklamationsperioden regnes fra købsdatoen og er gældende i 3 år for private i Danmark, 2 år i andre lande i EU. Maskiner solgt til erhvervsbenyttelse har 1 års garanti. Reklamationen dækker mangelfuld udførelse dvs. fabrikationsfejl eller materiale- og funktionsfejl. Forbehold og krav Normal slitage og udskiftning af sliddele er IKKE omfattet af reklamationsretten. Sliddele, hvor der IKKE garanteres for holdbarheden over 12 måneder:

• Motorvæsker (olie, benzin, fedt)

• Filtre Hvis du starter motoren uden påfyldning af korrekt olieblandet benzin, vil denne blive beskadiget og vil ikke kunne repareres og derfor ikke være dækket af garantien.

Reklamationsretten omfatter IKKE fejl eller mangler opstået som følge af:

• Manglende service og vedligeholdelse

• Konstruktionsmæssige ændringer

• At maskinen har været udsat for ydre påvirkning

• Lakskader, skader på skjold, styr, paneler m.m.

• At maskinen er blevet misligholdt eller overbelastet

• At der er anvendt andre olie-, brændstof-, fedt- eller væsketyper end anbefalet i denne vejledning

• Dårlig eller beskidt brændstof, forurening af brændstofsystemet

• Montering/anvendelse af uoriginale reservedele

• Andre forhold, som Texas A/S er uden ansvar for Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret serviceværksted. Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes. Husk: Ved anmodning om garanti reparation, skal modelnummer, årgang og serienummer altid oplyses. Det kan findes på CE-mærket som sidder på skjoldet bag motoren. *Vi forbeholder os ret til ændringer og tager forbehold for evt. trykfejl *Vi forbeholder os ret til ændringer og tager forbehold for evt. trykfejl12

Motor vil ikke starte

1. Ingen gnist. Undersøg tændrøret. Aftag tændrøret, sæt

tændrørshætten på tændrøret, og læg tændrøret på metalcylinderen. Træk i startsnoren, og se om der kommer gnister fra tændrørets spids. Hvis der ikke er gnister, gentages dette med et nyt tændrør.

2. Intet brændstof. Tryk på spædebolden. Hvis problemet fortsætter,

kontakt en forhandler/reparatør.

3. Druknet motor. Aftag tændrøret, og vend trimmeren rundt, så

tændrørshullet vender mod jorden. Flyt chokeren til ”Kør” og træk i startsnoren 10 til 15 gange. Rens tændrøret og skru det på igen, udskift eventuelt. Træk i startsnoren 3 gange med chokeren på ”kør”. Hvis motoren ikke starter, flyttes chokeren til ”choker” og normal startprocedure foretages. Hvis motoren fortsat ikke starter, gentages proceduren med et nyt tændrør.

4. Man skal trække hårdere i

startsnoren, end da den var ny. Kontakt en forhandler / reparatør. Motoren starter, men vil ikke accelerere Karburatoren skal justeres. En reparatør skal kontaktes. Motoren starter, men vil kun køre ved fuld gas på halv choker Karburatoren skal justeres, repareres eller renses. En reparatør skal kontaktes. Motoren kommer ikke op på fuld gas og udsender kraftig røg.

1. Undersøg brændstoffets

blandingsforhold. Brug nyt brændstof med det rette blandingsforhold.

2. Luftfilteret er beskidt. Rens eller udskift.

3. Karburatoren skal justeres. En reparatør skal kontaktes.

Motoren starter, kører og accelererer, men vil ikke gå i tomgang. Karburatoren skal justeres. En reparatør skal kontaktes. Snøren kan ikke fremtrækkes.

1. Snøren er smeltet sammen. Udskift. Brugeren kører evt. for tæt på sten/mur.

2. Der er utilstrækkelig snøre

på spolen. Monter mere snøre.

3. Snøren er slidt kort. Fremtræk snøren, mens snørehuset skiftevis

på spolen. Tag snøren af spolen, og rul den op igen.

5. Motor omdrejningerne er

for langsomme. Fremtræk snøren ved fuld gas. Græs vikles omkring drivakselhus og strenghus.

1. Højt græs slås i jordhøjde. Slå græsset oppefra og nedefter.

2. Trimmeren anvendes ikke

ved fuld gas. Anvend trimmeren ved fuld gas. Spoledåsen er sværd at dreje. Gevindene er beskidte, beskadigede, eller fulde af græs. Rens gevindene og smør dem med fedt hvis det ikke hjælper, udskiftes spolen, rens evt. for græs. Der drypper olie fra udstødningen.

1. Trimmeren anvendes ikke

ved fuld gas. Anvend trimmeren ved fuld gas.

2. Undersøg brændstoffets

blandingsforhold. Brug nyt brændstof og korrekt 2-taktsblanding.

3. Luftfilteret er beskidt. Rens eller udskift.

Håndtag V-håndtag P-håndtag V-håndtag Engine Slagvolumen 33 cc 43 cc 43 cc Ignition Ingen kontakt Elektrisk tændin

Ingen kontakt Elektrisk tændin

Ingen kontakt Elektrisk tændin

Start Rekyl Rekyl Rekyl Brændstof Blyfri oktan 98/100 blandet med 2-takts olie. Blyfri oktan 98/100 blandet med 2-takts olie. Blyfri oktan 98/100 blandet med 2-takts olie. Tankkapacitet (L) 0,9 1,1 1,1 Rotationshastighed
