BRUGSANVISNING KCV9SE2 SMEG

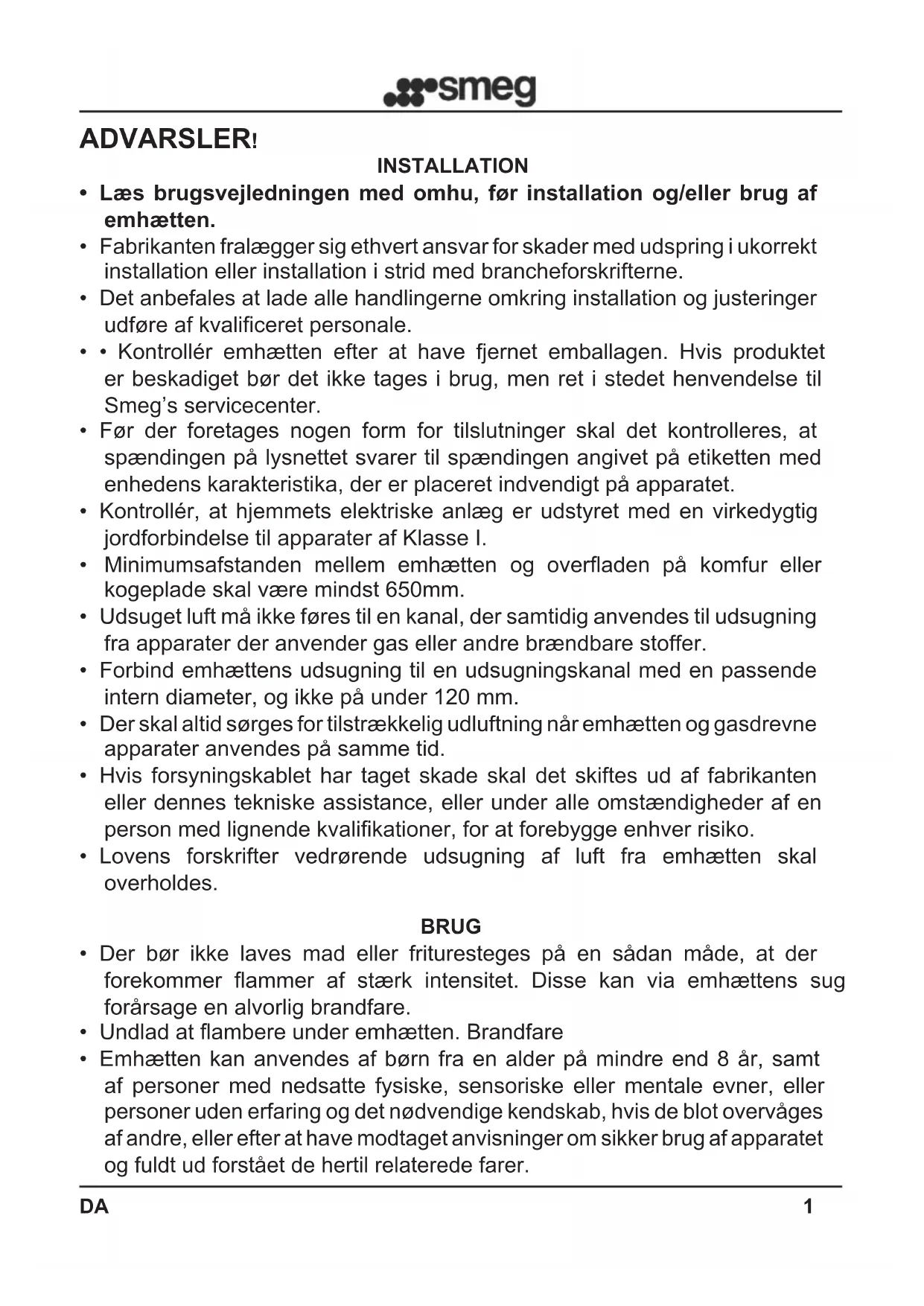

• Læs brugsvejledningen med omhu, før installation og/eller brug af emhætten.

• Fabrikanten fralægger sig ethvert ansvar for skader med udspring i ukorrekt installation eller installation i strid med brancheforskrifterne.

• Det anbefales at lade alle handlingerne omkring installation og justeringer udføre af kvaliceret personale.

• • Kontrollér emhætten efter at have fjernet emballagen. Hvis produktet er beskadiget bør det ikke tages i brug, men ret i stedet henvendelse til Smeg’s servicecenter.

• Før der foretages nogen form for tilslutninger skal det kontrolleres, at spændingen på lysnettet svarer til spændingen angivet på etiketten med enhedens karakteristika, der er placeret indvendigt på apparatet.

• Kontrollér, at hjemmets elektriske anlæg er udstyret med en virkedygtig jordforbindelse til apparater af Klasse I.

• Minimumsafstanden mellem emhætten og overaden på komfur eller kogeplade skal være mindst 650mm.

• Udsuget luft må ikke føres til en kanal, der samtidig anvendes til udsugning fra apparater der anvender gas eller andre brændbare stoffer.

• Forbind emhættens udsugning til en udsugningskanal med en passende intern diameter, og ikke på under 120 mm.

• Der skal altid sørges for tilstrækkelig udluftning når emhætten og gasdrevne apparater anvendes på samme tid.

• Hvis forsyningskablet har taget skade skal det skiftes ud af fabrikanten eller dennes tekniske assistance, eller under alle omstændigheder af en person med lignende kvalikationer, for at forebygge enhver risiko.

• Lovens forskrifter vedrørende udsugning af luft fra emhætten skal overholdes. BRUG

• Der bør ikke laves mad eller frituresteges på en sådan måde, at der forekommer ammer af stærk intensitet. Disse kan via emhættens sug forårsage en alvorlig brandfare.

• Undlad at ambere under emhætten. Brandfare

• Emhætten kan anvendes af børn fra en alder på mindre end 8 år, samt af personer med nedsatte fysiske, sensoriske eller mentale evner, eller personer uden erfaring og det nødvendige kendskab, hvis de blot overvåges af andre, eller efter at have modtaget anvisninger om sikker brug af apparatet og fuldt ud forstået de hertil relaterede farer.DA

• GIV AGT: Emhættens tilgængelige dele kan blive meget varme, når de bruges med apparater til madlavning VEDLIGEHOLDELSE

• Før enhver form for vedligeholdelse eller rengøring, skal apparatet kobles fra strømforsyningen.

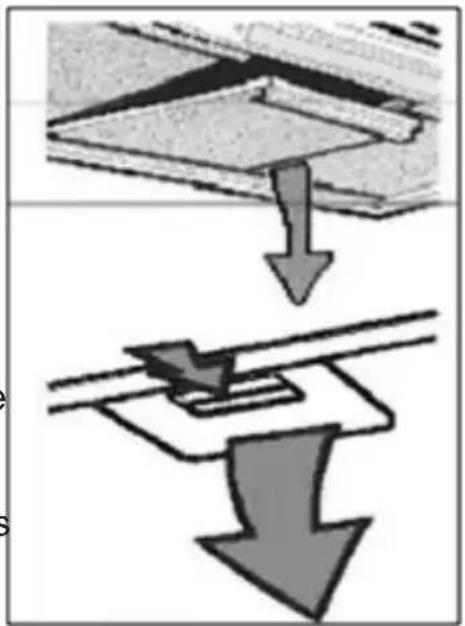

• Udfør en grundig og rettidig vedligeholdelse af ltrene i henhold til de af fabrikanten anbefalede intervaller.

• Ved rengøring af emhættens overade er det tilstrækkeligt at anvende en fugtig klud og et mildt ydende rengøringsmiddel.

• Rengøring og vedligeholdelse bør udføres af bruger, og må aldrig udføres af børn uden tilsyn.

• FABRIKANTEN FRASKRIVER SIG ETHVERT ANSVAR HVIS OVENSTÅENDE ANVISNINGER IKKE OVERHOLDES. ANVENDELSE:

• Dette apparat er udviklet til brug som emhætte med UDVENDIGT UDTAG eller som FILTRERENDE anlæg hvor luften cirkulerer i rummet efter ltrering.

• VERSION UDSUG: For at anvende emhætten med udsug forbindes mundingen ved motoren, ved hjælp af et eksibelt eller stift rør med tilstrækkelig indvendig diameter og ikke mindre end 120 mm, direkte til det eksterne udsug. NB. Eventuelle aktive lugt kulltre skal fjernes.

• VERSION FILTRERING: Hvis der ikke er mulighed for at forbinde emhætten til et eksternt udsug, kan emhætten omdannes til ltrerende anlæg. Når emhætten fungerer som ltrerende anlæg ltreres luften via et aktivt kullter, der fjerner lugt, inden luften igen ledes ud i rummet gennem ventilationsriste på siden af rørkappen. NB.: Anvendelse af emhætten som ltrerende anlæg, kan medføre en stigning i det opfattede støjniveau.DA 3 Fig. 1 Fig. 2 Fig. 3 Ø150 Fig. 4 INSTALLATIONSVEJLEDNING Emhætten leveres med alle de nødvendige dele til korrekt installation. Minimumsafstanden mellem emhætten og overaden på komfur eller kogeplade skal være mindst 650 mm (Fig. 1 ). Hvis motorens luftindtag er udstyret med en kontraventil for røg, skal det sikres at ventilen frit kan åbne og lukke sig. For nemt at kunne gennemføre installationen anbefales det at følge nedenstående anvisninger:

1) Emhætten skal placeres centralt i forhold til kogepladerne.

2) Arbejdsgangene under installationen afhænger

af emhættens model. Find frem til det aktuelle monteringssystem blandt nedenstående: a) Nr. 2 medfølgende, nivellerende ophæng med rawlplugs (Fig. 2) b) Medfølgende, nivellerende bagsidebøjle med rawlplugs (Fig. 3) c) Indhent oplysninger i det specikke installationsbilag til modeller, der ophænges frit i rummet. NB.: Monteringssystemerne a) og b) er anbragt på bagsiden af emhætten i hullerne L 1 (Fig. 5).

3) Fjern fedtltrene og placer emhætten på væggen for at

markere hvor der skal bores huller til forankring af det relevante fæstesystem.

4) Efter at emhætten er fjernet fra væggen, bores de to

huller til monteringen

5) Fæstesystemet fastgøres på væggen med rawlplugs,

6) Afmærk hullerne L2 på væggen, så emhætten monteres

sikkert. (medfølgende rawlplugs)

7) 6) Hæng emhætten op på fæstesystemet (g. 2 og 3) og

niveller den ved at indvirke på justeringsskruen.

8) Emhætten monteres sikkert ved at skrue de to

ekspansionsskruer L2 helt i bund FORBINDELSER TIL LUFTUDTAG: Version UDSUG: Rør til udsug med indvendig diameter på 150mm monteres på motorens åbning. Rør til udsug må ikke have indvendig diameter på under 120 mm. Advarsel. Hvis emhætten er udstyret med aktivt kullter skal dette fjernes (se side 8) Afvigelse for Tyskland: Når emhætten og andre apparater drevet af anden energi end elektricitet er i drift samtidig, må det negative tryk i rummet ikke overstige 4 Pa (4 x 10

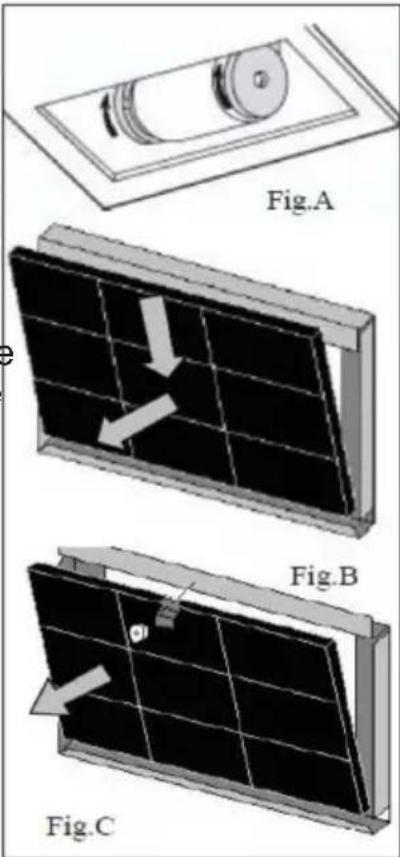

Version FILTRERING: Åbningen til motoren skal holdes fri. De aktive kulltre installeres som vist på side 8. Hvis emhætten ikke er udstyret med aktive kulltre er det nødvendigt separat at anskaffe sådanne ved henvendelse til nærmeste autoriserede Smeg-forhandler. På visse modeller medfølger som standard et sæt af rørstykker (g.6) der skal monteres på væggen med ekspansionsdyvler i en sådan højde at luften fra emhætten ledes korrekt ud mod ristene på rørkappens sider. Forlængerne R2 monteres på siden af samlestykket R1. Forbind samlestykket R1 i udgangen på emhætten ved hjælp af et rør med diameter D. 150mm.

• MONTERING AF RØRKAPPE (g. 7): Kappens beslag, (K), enten i en eller to dele, placeres i den ønskede højde. Sæt mærker til de to huller til fastgørelse af beslaget. Der bores huller på væggen for montering af beslaget. Beslaget fastgøres med de medfølgende skruer og ekspansionsdyvler. Rørkappens dele placeres forsigtigt på emhætten. Den nederste del af kappen monteres på emhætten med skruerne Z. Den øverste del af kappen trækkes forsigtigt ud indtil den ønskede længde. Den øverste del af kappen fastgøres med skruerne L til kappens vægbeslag K.

• ELEKTRISK TILSLUTNING

• Det anbefales at de elektriske installationer udføres af autoriseret installatør. Hvor det er nødvendigt at forbinde emhættens elektriske kabel direkte til strømforsyningen skal der indsættes en dobbeltpolet afbryder, med minimal åbning mellem kontakterne på 3 mm, med passende spændingsstyrke og som overholder gældende normer og standarder.DA

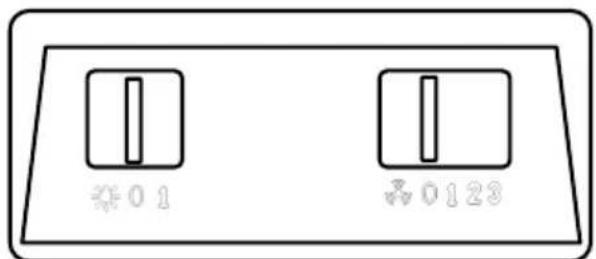

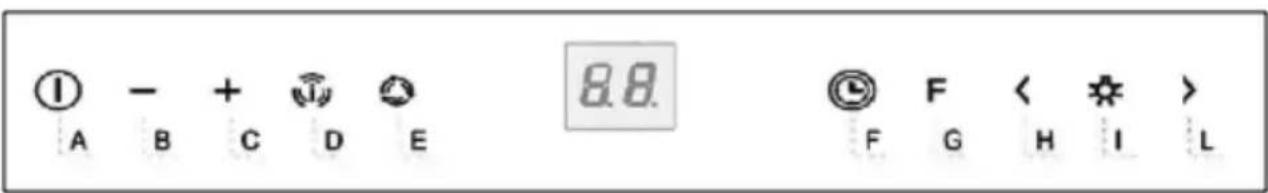

• KONTROLPANEL For at opnå optimal udnyttelse og effektivitet af produktet er det tilrådeligt at starte for emhætten et par minutter, før madlavning påbegyndes samt at fortsætte med emhætten tændt i mindst 15 minutter efter endt tilberedning eller indtil damp og lugt er fuldstændig forsvundet. For at tænde for emhætten skal det rette kontrolpanel ndes herunder og retningslinjerne for det enkelte kontrolpanel følges: Funktionen intensiv tidsunderlagt: Den intensive, tidsunderlagte funktion er den driftstilstand, hvor emhætten i en kort periode suger ved maksimal kraft. Den intensive, tidsunderlagte udsugning aktiveres ved at dreje drejeknappen (B) med uret fra position 3. Når den intensive, tidsunderlagte udsugning går i gang vender drejeknappen automatisk tilbage til position 3. Den intensive udsugning kan slås fra ved igen at dreje drejeknappen (B) mod uret. Ved afslutningen af den tidsunderlagte intensive udsugning genoptager emhætten hastighed 3. SLIDER: - Knap (A) ON/OFF belysning - Knap (B) Med re positioner: OFF Motor ON/regulering af hastighed MED TRADITIONELT TRYKKNAPPANEL: Tast ON/OFF belysning Tast OFF motor Tænde-/reguleringstast udsugningshastighed MED DREJEKNAPPER: - Drejeknap (A): ON/OFF belysning (0-1) - Drejeknap (B): Position OFF motor Regulering af udsugningshastighed Aktivering af intensiv hastighed tidsunderlagtDA 6 MED MODERNE TRYKPANEL - 2 TRYK 10 TASTER: Tast Funktion Display A Tænd/sluk udsugningsmotor Viser den valgte hastighed B Sænker driftshastigheden Viser den valgte hastighed C Øger driftshastigheden Viser den valgte hastighed

Aktiverer den intensive udsugning direkte fra enhver hastighed, også fra slukket tilstand. Udsugningen er tidsunderlagt og når tiden er gået vender emhætten tilbage til den forudgående hastighed. Egnet til at klare selv store mængder røg og damp fra madlavningen.. Viser HI skiftevis Ved at holde tasten inde ca. 5 sekunder, når emhætten er slukket (motor og lys), aktiveres / inaktiveres tastlåsen. "- -" Aktiv tastlås.

24-timers funktion Emhætten starter i laveste hastighed og kører 10 minutter en gang i timen. Viser 24 og punktet forneden til højre blinker en gang i sekundet mens emhætten er i funktion. Inaktiveres ved at trykke på tasten. Ved at holde tasten inde ca. 5 sekunder, når emhætten er slukket (motor og lys). Ved tryk på tasten “B” under animation, aktiveres / inaktiveres de aktive kulltres alarm. Viser en cirkelbevægelse i ca. 5 sekunder. ”EF” blinker to gange ved aktivering ”EF” blinker én gang ved disaktivering

Forsinkelsesfunktion Aktiverer automatisk slukning efter 30 minutter. Egnet til fuldstændig fjernelse af resterende lugte. Forsinkelsesfunktionen kan aktiveres fra enhver indstilling og inaktiveres ved at trykke på tasten eller ved at slukke for emhætten. Viser driftshastigheden og pæren i bunden til højre blinker

Når alarmen for de aktive kulltre lyder kan den standses ved at trykke ca. 3 sekunder på tasten. Når alarmen er slået fra slukkes også beskeden der fulgte med alarmen: FF viser at det er nødvendigt at vaske de metalliske fedt-ltre. Alarmen går i gang efter 100 driftstimer. EF viser at det er nødvendigt at udskifte de aktive kulltre samt at det er nødvendigt at vaske de metalliske fedt-ltre. Alarmen går i gang efter 200 driftstimer.

Sænker belysningen ved hvert tryk på knappen i cyklisk funktion. 1 Slukker og tænder for belysningen ved maksimal styrke. L Øger belysningen ved hvert tryk på knappen i cyklisk funktion. Blokering af kontrolpanelet: Det er muligt at blokere kontrolpanelet for at udføre rengøring af emhætten og glasoveraden, når denne er slukket. Kontrolpanelet kan aktiveres eller inaktiveres ved at holde tasten D inde cirka 5 sekunder, og det bekræftes af: “- -” Aktiveret tastlås.DA 7 Det periodiske intensive sug er funktionen hvor emhætten for en kort periode suger med maksimal kraft. Aktiveringen af funktionen vises ved at LED pæren over tasten blinker. Ved afslutningen af det periodiske intensive sug genoptager emhætten hastighed 3.

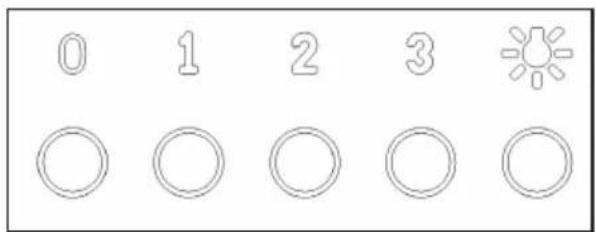

Tast OFF motor/Reset ltre Tænding/regulering hastighed Aktivering tidsunderlagt intensiv hastighed Tast ON/OFF belysning - TIDSINDSTILLET AUTOMATISK SLUKNING: Ved at trykke to gange på en af tasterne for hastigheden (2-3) aktiveres den "Tidsindstillede automatiske slukning", der slukker for både sug og belysning efter 10 minutter. Aktiveringen af denne funktion vises ved at lysdioden, over tasten der blev trykket på, blinker. - FILTERRENSNINGSADVARSEL: Hvis alle re lysdioder blinker samtidig (dette er forprogrammeret til aktivering hver 200 time emhætten har været i funktion) betyder det at brugeren skal rense eller udskifte ltrene. Ved tryk på tasten OFF er det muligt at genstarte optællingen af de 200 timers drift. NB. Ved fejlagtigt tryk på tasten OFF inden de 200 timer er udløbet nulstilles tælleren ikke. Det er god brug at sørge for at rengøre fedt- ltrene hver 200 time og udskifte de aktive kulltre hver 200 time. TILVALGSFUKTIONERDA 8 Inden der udføres nogen form for vedligeholdelse og/eller rengøring bør strømmen slukkes og stikket på emhætten trækkes ud. En konstant rengøring sikrer en god funktion og en lang levetid. Der skal være særlig opmærksomhed omkring fedt-ltrene og de emhætter der kun ltrerer med kulltre. NB. Ophobning af fedt på indersiden af lteret og emhætten begrænser emhættens ydeevne og medfører risiko for brand. RENGØRING OG VEDLIGEHOLDELSE: UDVENDIG RENGØRING: Den udvendige og indvendige rengøring af emhætten skal udføres med en blød klud og et mildt, ydende rengøringsmiddel. Opløsningsmidler og skuremidler bør aldrig anvendes. Det kan anbefales at anvende specikke rengøringsprodukter. Instruktionerne på rengøringsmidlet bør følges. Det anbefales at rengøre emhættens metalliske overade ved at følge og føje metallet i den retning det er forarbejdet N.B. I visse lande fås også versionen med 4 hastigheder med layout som ses ved siden af hvor: Tast Reset ltre RENGØRING AF METALLISKE FILTRE: Der skal være ekstra opmærksomhed på rengøringen af panelerne med anti-fedt ltrene i metal. Ophobning af fedt på indersiden af lteret og emhætten begrænser emhættens ydeevne og medfører risiko for brand. For at undgå brand skal ltrene rengøres jævnligt og mindst en gang om måneden, eller oftere i tilfælde af at emhætten bruges meget ofte. Efter at have observeret den korrekte model, tages ltrene ud som vist på guren ved siden af. Vask ltrene med omhu i et mildt rengøringsmiddel, i hånden eller i opvaskemaskinen. Filtrene monteres igen i emhætten. Vær opmærksom på at håndtagene på ltrene monteres udad mod brugeren. Kulltrene har evnen til at fastholde lugt, indtil kullet har nået mætningsgraden. De kan ikke vaskes eller fornys; derfor anbefales det at udskifte dem mindst en gang hvert halve år eller hyppigere i tilfælde af en særlig hård anvendelse af emhætten. Før arbejdet startes, sørg for at afbryde emhætten fra strømforsyningen. For at få adgang til de aktive kulltre, skal metalltrene fjernes som beskrevet ovenfor. Ved hjælp af gurerne, vær bekendt med kullter-sættet, der er inkluderet med emhætten UDSKIFTNING AF KULFILTRE: (Gælder kun for lter udgave)DA 9 Hvad angår lterskiven er det nok at dreje de to ltre 90°, som vist i g.A, og derefter trække dem ud fra deres sæde. Hvis et patronlter er fastgjort med fjedre (g.B) skal der udøves et tilstrækkeligt tryk til at overvinde modstanden i fjederen, og herefter trækkes lteret ud. Hvis et patronlter fastlåst med et beslag og med gevindknop (g.C), skrues knoppen ud, fjern låsebeslaget og træk herefter det aktive kullter ud. Genmontér kulltrene og fedt-ltrene af metal, ved at udføre de ovenstående handlinger i omvendt rækkefølge. Afbryd altid emhætten fra strømforsyningen, før der udføres nogen form for vedligeholdelsesindgreb og/eller rengøring Afhængigt af modellen kan emhætten være udstyret med forskellige typer af belysning, med lysdiode- eller halogenlamper. a) MED LYSDIODER: Lysdiode-lyskilderne garanterer et højt antal driftstimer. Skulle det blive nødvendigt at udskifte grundet slitage eller beskadigelse, skal hele lyssætningen (spotlightet) udskiftes. I dette tilfælde kontaktes kvaliceret teknisk bistand. Dette apparat er udstyret med hvid lysdiodebelysning af klasse 1M i henhold til standarden EN 60825-1: 1994 + A1:2002 + A2:2001; maksimal optisk udgangseffekt@439nm: 7μW. Se aldrig direkte med optiske instrumenter (kikkert, forstørrelsesglas….). b) Halogen: pære med G4 fatning, effekt 20W og spænding 12V. Fjern bæreringen på lyssætningens glas med en skruetrækker, når pæren skal udskiftes. Når glasset er fjernet, tages den defekte pære ud af sædet og den nye pære sættes i. Genmontér lyssætningens glas ved at fastgøre den med bæreringen. Kode ILCOS: HSG/C/UB-20-12-G4

I henhold til artikel 26 i det italienske lovdekret nr. 49 af 14. marts 2014 "Indarbejdning af direktiv 2012/19/EU om affald af elektriske og elektroniske apparater (WEEE)"

Symbolet med den overkrydsede spand på apparatet eller dettes emballage, angiver at produktet ved endt levetid skal indsamles separat fra andet affald. Bruger skal derfor overdrage apparatet ved endt levetid til egnede kommunale indsamlingscentre med separat indsamling af elektroteknisk og elektronisk affald. Som alternativ til selvstændig administration heraf, kan apparatet overdrages til bortskaffelse hos forhandleren, i forbindelse med køb af et nyt apparat af samme type. Det er desuden muligt gratis, uden forpligtelse til at købe noget, at aevere elektroniske produkter med dimensioner på under 25 cm til bortskaffelse, hos forhandlere med et forretningsareal på mindst 400 m². En korrekt separat indsamling til efterfølgende miljøvenlig genbrug, behandling og bortskaffelse af udtjente apparater, medvirker til at undgå mulig negativ påvirkning på miljø og sundhed og fremmer genbrug og/ eller genanvendelse af de materialer apparaturet er fremstillet af.Libretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)ES
