BRUGSANVISNING KS 9701 SEVERIN

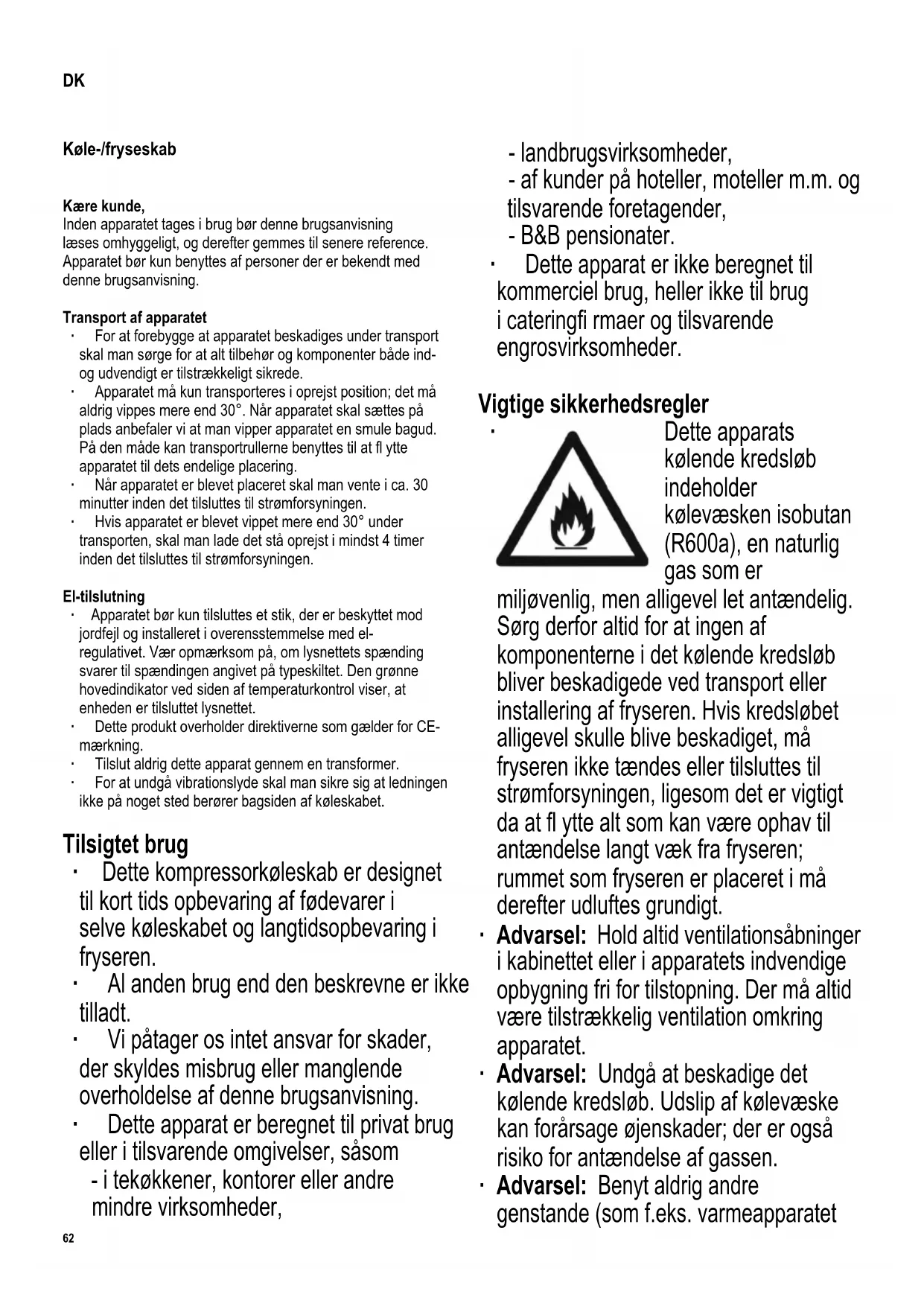

• In conformità con la direttiva CE 1062/2010 Allegato III ** Il consumo reale dipende dal tipo di utilizzo e dal luogo di collocazione dell’apparecchio62 Køle-/fryseskab Kære kunde, Inden apparatet tages i brug bør denne brugsanvisning læses omhyggeligt, og derefter gemmes til senere reference. Apparatet bør kun benyttes af personer der er bekendt med denne brugsanvisning. Transport af apparatet ∙ For at forebygge at apparatet beskadiges under transport skal man sørge for at alt tilbehør og komponenter både ind- og udvendigt er tilstrækkeligt sikrede. ∙ Apparatet må kun transporteres i oprejst position; det må aldrig vippes mere end 30°. Når apparatet skal sættes på plads anbefaler vi at man vipper apparatet en smule bagud. På den måde kan transportrullerne benyttes til at fl ytte apparatet til dets endelige placering. ∙ Når apparatet er blevet placeret skal man vente i ca. 30 minutter inden det tilsluttes til strømforsyningen. ∙ Hvis apparatet er blevet vippet mere end 30° under transporten, skal man lade det stå oprejst i mindst 4 timer inden det tilsluttes til strømforsyningen. El-tilslutning ∙ Apparatet bør kun tilsluttes et stik, der er beskyttet mod jordfejl og installeret i overensstemmelse med el- regulativet. Vær opmærksom på, om lysnettets spænding svarer til spændingen angivet på typeskiltet. Den grønne hovedindikator ved siden af temperaturkontrol viser, at enheden er tilsluttet lysnettet. ∙ Dette produkt overholder direktiverne som gælder for CE- mærkning. ∙ Tilslut aldrig dette apparat gennem en transformer. ∙ For at undgå vibrationslyde skal man sikre sig at ledningen ikke på noget sted berører bagsiden af køleskabet. Tilsigtet brug ∙ Dette kompressorkøleskab er designet til kort tids opbevaring af fødevarer i selve køleskabet og langtidsopbevaring i fryseren. ∙ Al anden brug end den beskrevne er ikke tilladt. ∙ Vi påtager os intet ansvar for skader, der skyldes misbrug eller manglende overholdelse af denne brugsanvisning. ∙ Dette apparat er beregnet til privat brug eller i tilsvarende omgivelser, såsom - i tekøkkener, kontorer eller andre mindre virksomheder, - landbrugsvirksomheder, - af kunder på hoteller, moteller m.m. og tilsvarende foretagender, - B&B pensionater. ∙ Dette apparat er ikke beregnet til kommerciel brug, heller ikke til brug i cateringfi rmaer og tilsvarende engrosvirksomheder. Vigtige sikkerhedsregler

Dette apparats kølende kredsløb indeholder kølevæsken isobutan (R600a), en naturlig gas som er miljøvenlig, men alligevel let antændelig. Sørg derfor altid for at ingen af komponenterne i det kølende kredsløb bliver beskadigede ved transport eller installering af fryseren. Hvis kredsløbet alligevel skulle blive beskadiget, må fryseren ikke tændes eller tilsluttes til strømforsyningen, ligesom det er vigtigt da at fl ytte alt som kan være ophav til antændelse langt væk fra fryseren; rummet som fryseren er placeret i må derefter udluftes grundigt. ∙ Advarsel: Hold altid ventilationsåbninger i kabinettet eller i apparatets indvendige opbygning fri for tilstopning. Der må altid være tilstrækkelig ventilation omkring apparatet. ∙ Advarsel: Undgå at beskadige det kølende kredsløb. Udslip af kølevæske kan forårsage øjenskader; der er også risiko for antændelse af gassen. ∙ Advarsel: Benyt aldrig andre genstande (som f.eks. varmeapparatet DK63 eller varmeblæsere) til at fremskynde afrimning af apparatet; benyt kun de metoder som anbefales i denne brugsanvisning. ∙ Advarsel: Brug aldrig andre elektriske apparater (som f.eks. ismaskiner) inde i fryseren medmindre det er specielt godkendt i denne brugsanvisning. ∙ Inden tilslutning til strømforsyningen må fryseren og ledningen altid efterses grundigt for mulige transportskader. Hvis den form for beskadigelse bliver forefundet, må apparatet ikke tilsluttes til strømforsyningen. ∙ Dette apparat er ikke beregnet til opbevaring af eksplosive substanser såsom spraydåser med brændbar drivgas. ∙ Hvis apparatet sælges, overdrages til tredjepart eller bortskaffes til en genbrugsstation, må man gøre opmærksom på tilstedeværelse af både isoleringsmidlet ’cyclopenthan’ og kølevæsken R600a. Yderligere information om korrekt genbrug fi ndes i afsnittet om Bortskaffelse. ∙ For at overholde sikkerhedsregulativet og undgå fare, skal alle reparationer eller ændringer af denne fryser udføres af vores autoriserede servicepersonel, dette inkluderer også udskiftning af ledningen. ∙ Dette apparat kan benyttes af børn (som er mindst 8 år) og af personer med reducerede fysiske, sensoriske eller mentale evner, eller mangel på erfaring eller viden, såfremt de har fået vejledning og instruktion i brugen af dette apparat og fuldt ud forstår alle farer og forholdsregler vedrørende sikkerheden som brug af apparatet medfører. ∙ Børn må aldrig få lov til at lege med apparatet. ∙ Børn må aldrig få lov til at udføre nogen former for rengøring eller vedligehold af dette apparat medmindre de er under opsyn. ∙ Til regelmæssig rengøring anbefaler vi varmt vand med et mildt opvaskemiddel. Tilbehørsdelene bør rengøres separat med varmt sæbevand. De kan ikke tåle opvaskemaskine. ∙ I tilfælde af eventuelle fejl ved den indvendige belysning, henvises til oplysningerne i afsnittet Indvendig belysning. ∙ Advarsel: Fjern aldrig dækslet over det indvendige LED lys. Skulle der opstå en fejlfunktion, anmoder vi om at man kontakter Kundeservice for assistance (se tillæg). ∙ For at undgå risiko for personskade eller beskadigelse af fryseren, må apparatet kun transporteres mens det er pakket ind i den originale emballage. Ved udpakning og installering er det nødvendigt at 2 personer hjælpes ad. ∙ Advarsel: Hold børn væk fra emballeringen, da denne udgør en mulig risiko for tilskadekomst, ved f.eks. kvælning. ∙ Den is som fjernes fra fryseren ved afrimning eller rengøring er ikke spiselig. ∙ Ledningen bør jævnligt efterses for beskadigelse. Hvis man opdager fejl ved ledningen, må apparatet ikke længere benyttes. ∙ For at undgå brandfare, må man aldrig placere nogen form for elektriske apparater ovenpå fryseren. Placer heller aldrig nogen beholdere med væske ovenpå apparatet: Dette for at undgå at lækage eller væskespild skal kunne beskadige isoleringen på det elektriske kredsløb. ∙ Dette apparat er kun designet til opbevaring af fødevarer. ∙ Alkohol må kun opbevares i tæt forseglede beholdere og skal altid stå oprejst. ∙ Opbevar aldrig glasfl asker der indeholder væsker, især ikke kulsyreholdige, som vil kunne fryse i fryseren: Den slags fl asker kan sprænges under indfrysningen. ∙ For at undgå risiko for madforgiftning, bør man aldrig spise fødevarer hvor holdbarhedsdatoen er overskredet. Optøede madvarer må aldrig indfryses igen. ∙ Man må aldrig hænge i eller lægge urimelig meget vægt på hylderne, skufferne, døren etc.64 ∙ Beskyt altid fryserens indre mod åben ild og alle andre kilder til antændelse. ∙ Tag altid stikket ud af stikkontakten - i tilfælde af fejlfunktion, - inden afrimning, - under rengøring, - inden vedligehold eller reparationer udføres. ∙ Træk aldrig i selve ledningen, når ledningen tages ud af stikkontakten; tag altid fat i selve stikket. ∙ Hvis apparatet ikke benyttes i en længere periode, anbefaler vi at døren står åben. ∙ Vi forbeholder os ret til at ændre apparatets specifi kationer. Oversigt ∙ Komponenterne i dette køle-/fryseskab kan variere i antal og udformning fra de som beskrives her. Denne oversigt refererer til et apparat i gruppen af todelte køle-/ fryseskabskombinationer. Apparatet består af to dele: Køleskabet (A) og fryseren (B). ∙ Indfrysningsrummet inde i fryseren er markeret med symbolet Fast Freeze.

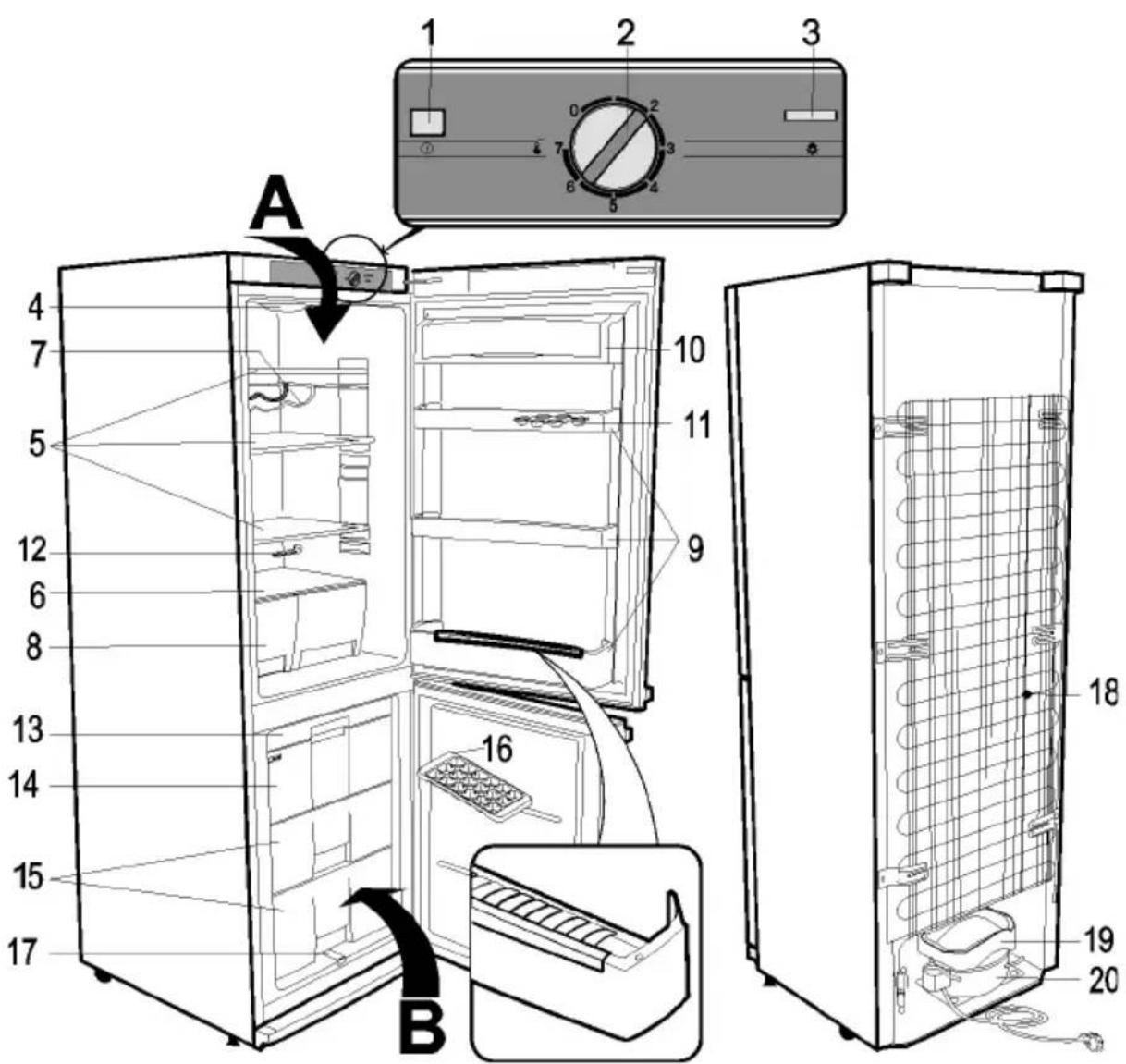

3. Tænd/sluk-knap for indvendigt lys

5. Opbevaringshylder (højdejusterbare)

8. Skuffer til grøntsager og frisk frugt

9. Opbevaring i døren

12. Redskab til rensning af udledningsdræn

14. Indfrysningsskuffe

17. Fryserens smeltevandsdræn

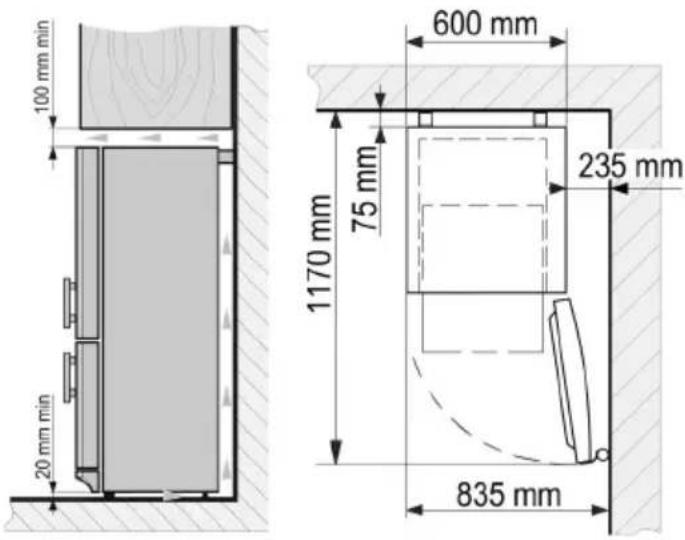

Før brug ∙ Fjern al ydre og indre emballage fuldstændig, inkl. de røde transportsikringsdele. ∙ Emballagen må bortskaffes på forsvarlig vis. ∙ BEMÆRK: Når døren til fryseren åbnes vil en lille rød komponent falde ud; dette er udelukkende en transportsikring som kan bortskaffes. ∙ Sæt de to afstandselementer (1, medfølger) ind i de tilsvarende riller på bagsiden (2). ∙ Inden apparatet tilsluttes til strømforsyningen, må både køle*/fryseskabet og ledningen efterses grundigt for transportskader. ∙ Rengør apparatet i henhold til instruktionerne i afsnittet om Afrimning og rengøring herunder. ∙ Når apparatet tændes første gang, vil man bemærke en svag ’ny’ lugt. Denne vil imidlertid forsvinde når køleprocessen er gået i gang. Installering ∙ Køle-/fryseskabet bør placeres i et godt ventileret, tørt rum. ∙ Apparatet bør kun benyttes under forhold hvor den relative fugtighed ikke overstiger 70 %. ∙ Køleapparater inddeles i bestemte miljøklasser. Denne klassifi kation angiver den omgivende temperatur, ved hvilken apparatet kan betjenes. Der henvises til produktets datablad for information om klassifi ceringen for denne enhed; databladet fi ndes bagerst i denne brugsanvisning. ∙ Benyt aldrig apparatet udendørs. ∙ Sørg for at stikket er let tilgængeligt og at det kan tages ud af stikkontakten når som helst. ∙ Udsæt aldrig apparatet for direkte sollys, og placer det aldrig lige ved siden af nogen form for varmekilde (radiator, komfur etc.). Hvis dette ikke kan undgås, må der i stedet installeres en passende form for isolering mellem varmekilden og apparatet. ∙ Apparatet må aldrig installeres inde i et skab, heller ikke direkte under et overskab, en hylde eller en tilsvarende genstand. ∙ Hvis gulvet ikke er plant kan de justerbare ben benyttes til at kompensere for dette og sikre optimal stabilitet. ∙ Sørg for at døren kan åbnes op til en vinkel på 160 °. Apparatets mål Ventilation Sørg for at der er nok frirum så luftcirkulationen både rundt og bagved apparatet ikke hindres (bagved, til siderne og over 100 mm). Termostat ∙ Apparatet tændes ved at tilslutte det til strømforsyningen. Det er kun slukket fuldstændigt, hvis stikket er taget ud af stikkontakten. På positionen ‘0’ er kølefunktionen afbrudt, men apparatet er stadig tilsluttet strømforsyningen. ∙ Temperaturen i køle-/fryseskabet kan justeres ved hjælp af termostaten. Når termostaten drejes med uret vil temperaturen sænkes, mens den vil stige når termostaten drejes mod uret. ∙ De mellemste indstillinger er normalt bedst egnede til hjemmebrug. ∙ Vi anbefaler at man benytter et køleskabstermometer for at tjekke den aktuelle temperatur inde i apparatet og om nødvendigt gøre justeringer. ∙ Efter et strømafbrud eller hvis apparatet har været slukket af andre grunde, kan det tage ca. 5 minutter inden det starter op igen. Indvendig belysning Advarsel: Fjern aldrig dækslet over det indvendige LED lys. Skulle der opstå en fejlfunktion, anmoder vi om at man kontakter Kundeservice for assistance. Opbevaring og indfrysning af fødevarer Temperaturen i køleskabet og fryseren er i høj grad afhængig af den omgivende temperatur, af termostatens indstilling og mængden af fødevarer der opbevares. Det skal også bemærkes, at den indre temperatur kan stige hver gang døren åbnes. Køleskabet: ∙ Forskellige områder i køleskabet påvirkes forskelligt af køleeffekten. Det varmeste område er omkring døren øverst i kabinettet, det koldeste omkring bagvæggen og forneden i køleskabet.66 ∙ Fødevarerne bør derfor opbevares på følgende måde: ∙ På køleskabets hylder (fra oven og nedefter): Brød, færdigretter, mælkeprodukter, kød, fi sk og pålæg/pølser. ∙ I grøntsagsskuffen: Grøntsager, salat og frugt. ∙ I døren (fra oven og nedefter): Smør, ost, æg, tuber (f. eks. sennep), mindre fl asker, større fl asker, mælk og frugtjuice i papemballage. ∙ Væsker eller stærktlugtende fødevarer, eller mad som vil optage stærke lugte (som f.eks. ost, fi sk eller smør), bør altid opbevares separat eller i hermetisk lukkede beholdere. ∙ Varm mad bør altid stå og afkøle til rumtemperatur inden den placeres i køleskabet. ∙ Sørg altid for at døren er ordentligt lukket og at forseglingen ikke hindres af fødevarer som opbevares inde i kabinettet eller på hylderne i døren. Fryseren: ∙ Fryseren er designet til dybfrysning og langtidsopbevaring af frosne fødevarer, samt til at lave isterninger. ∙ For at sikre at næringsindhold såsom vitaminer ikke går tabt, bør friske fødevarer gennemfryses så hurtigt som muligt. Af den grund bør den tilberedte mad lægges i indfrysningsskuffen, med indbyrdes afstand i en eller to rækker. Indfrysningsrummet indeni fryseren er markeret Fast Freeze. Vi anbefaler, at man lægger maden, som skal fryses i denne skuffe først for at indfryse den, og derefter fl ytter den til en anden del (som det er passende) efter 24 timer. ∙ For at sikre tilstrækkelig distribution af kold luft, bør man holde en minimumsafstand på 3 cm mellem fordampningssamlingen og fryseskuffen med frosne fødevarer. ∙ Lad aldrig ikke-frosne fødevarer komme i berøring med fødevarer, som allerede er frosset. ∙ Advarsel: Overskrid aldrig den maksimale daglige indfrysningskapacitet. Databladet bagerst i denne brugsanvisning indeholder information om den maksimale daglige indfrysningskapacitet. ∙ For hurtig indfrysning, sæt termostaten på Max. Efter 24 timer når alt er indfrosset, kan termostaten sættes tilbage til den oprindelige position. ∙ Indfrysningstiden kan afkortes ved at dele maden op i mindre portioner. ∙ Materialer der er egnet til emballering af dybfrosne fødevarer er gennemsigtig (dvs. ikke farvet) plasticfolie, plasticposer eller stanniol. Indpakningsmaterialet bør luftes godt før brug og tjekkes for huller (lufttæthed) inden indfrysning af fødevaren. Vi anbefaler at man mærker alle varerne i fryseren med relevant information såsom indhold, indfrysnings- samt holdbarhedsdato. ∙ Forsøg aldrig at dybfryse drikkevarer med kulsyre, varm mad eller fl asker der indeholder væsker. ∙ Frosne fødevarer kan tøs op i køleskabet. På denne måde bliver maden optøet langsomt og bevarer smagen. Endvidere vil de frosne madvarer hjælpe med til at holde temperaturen i køleskabet nede. Holdbarhed (i måneder) for dybfrosne fødevarer er specifi ceret i tabellen herunder. ∙ Overskrid ikke disse opbevaringstider. ∙ Man bør imidlertid altid overholde den holdbarhedsdato producenten har angivet for de frosne fødevarer. ∙ Hvis apparatet er slukket i en længere periode (f.eks. ved strømafbrud), bør døren holdes lukket; dette vil hjælpe med til at holde den lavest mulige temperatur inde i fryseren. Databladet indeholder detaljeret information om den maksimale sikre opbevaringstid i tilfælde af fejlfunktion. Selv en let øgning i den indvendige temperatur vil forkorte fødevarernes holdbarhed. Fryserbakke Fryserbakken muliggør skånsom frysning af sarte fødevarer såsom urter og frugt, og samtidig forhindre dem i at klæbe sammen. Anbring de varer, der skal fryses på bakken individuelt og lad dem fryse. Efter 8-10 timer, fjern de frosne varer og læg dem i egnede beholdere. Fremstilling af isterninger En særlig isterningbakke medfølger til fremstilling af isterninger. Fyld isterningbakken ¾ op med drikkevand og placer den i fryseren i nogle få timer. Isterningerne er lettere at få ud af isterningbakken, hvis den står 5 minutter i rumtemperatur først. Afrimning og rengøring ∙ Tag altid stikket ud af stikkontakten inden rengøring. ∙ Hæld aldrig vand ud over eller ind i køleskabet. ∙ Til regelmæssig rengøring anbefaler vi varmt vand med et mildt opvaskemiddel. For at forebygge dårlig lugt i køleskabet bør det rengøres en gang om måneden. ∙ Tilbehørsdelene bør rengøres separat med varmt sæbevand. De kan ikke tåle opvaskemaskine. ∙ Benyt aldrig slibende eller skrappe rengøringsmidler eller nogen former for rensevæsker, som indeholder alkohol. ∙ Efter rengøringen vaskes alle fl aderne omhyggeligt af med rent vand inden de tørres af. ∙ Når stikket igen skal sættes i stikkontakten skal man sørge for at have tørre hænder. ∙ Pas på ikke at fjerne eller beskadige typeskiltet indeni apparatet under rengøringen.67 Afrimning af fryseren ∙ Efter nogen tids brug og afhængig af fl ere faktorer (som f.eks. hvor ofte døren til fryseren har været åbnet), vil der dannes et lag af is på fryseelementerne placeret under skufferne og på skuffernes forside. indeni fryseren. Når dette lag af is har nået en tykkelse på 3 – 5 mm, skal fryseren afrimes, da opbygningen af is øger apparatets strømforbrug. ∙ Fryseren bør rengøres grundigt mindst to gange om året. ∙ Tag altid stikket ud af stikkontakten inden rengøring. ∙ Tag maden ud af fryseren og opbevar den på et køligt sted, f.eks. sammen med fryseelementer i en plastkasse. Bemærk at selv med en let stigning i temperaturen vil holdbarheden mindskes og maden bør derfor spises op så snart som muligt. ∙ Lad døren stå åben. ∙ Fjern dækpanelet. ∙ Træk afl øbskanalen ud af fryseren, drej det 180° og fastlås (se diagrammet). Sæt en egnet beholder under afl øbskanalen.

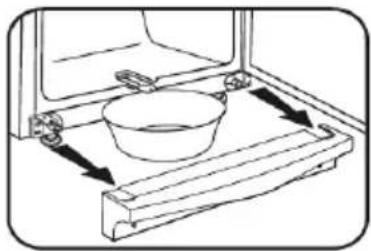

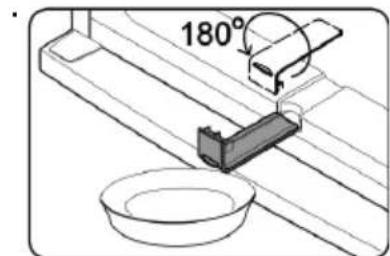

∙ For at fremskynde afrimningen kan en eller fl ere beholdere med varmt (men ikke kogende) vand placeres inde i fryseren. Hæld aldrig vand ud over eller ind i fryseren. ∙ Advarsel: Benyt aldrig andre genstande eller apparater (f.eks. varmeapparater er varmeblæsere) til at fremskynde afrimningen. ∙ Rengør fryseren med en fugtig klud og lidt opvaskemiddel. Tør den grundigt af bagefter. ∙ Sæt afl øbskanalen og dækpanelet tilbage på plads. ∙ Sæt termostaten på den højeste indstilling. Efter 24 timer kan termostaten sættes tilbage til den normale indstilling. Afrimning af køleskabet: ∙ Køleskabet behøver ikke afrimning, men blot en grundig rengøring i stedet. ∙ Det indbyggede køleelement er forseglet bag skum i væggen; man kan derfor se at der dannes rim på bagvæggen. Denne rim vil begynde at smelte når kompressoren ikke er i brug. Gennem et system af slanger, vil smeltevandet blive ført ned i en opsamlingsbakke under kompressoren, hvor det bliver absorberet af luften. ∙ For at smeltevandet kan løbe frit, skal man sørge for at hverken afl øbskanalen eller udledningsåbningen er blokerede. ∙ Hvis der samler sig vand i bunden, bør det fjernes. Energisparetips ∙ Apparatet skal placeres i et tørt rum med god ventilation. ∙ Udsæt ikke apparatet for direkte sollys, og placer det aldrig lige ved siden af nogen former for varmekilder (radiatorer, komfurer osv.). Hvis dette imidlertid ikke kan undgås, må der installeres en egnet form for isolering mellem varmekilden og apparatet. ∙ Sørg for tilstrækkelig luftcirkulation omkring siderne af apparatet. ∙ Kompressoren (bagpå) bør jævnligt rengøres. Akkumuleret støv vil medføre en øgning af energiforbruget. ∙ Varm mad bør afkøles inden det bliver opbevaret i fryseren. ∙ For at undgå en øget opbygning af is, bør man ikke lade dørene være åben for længe når maden sættes ind eller tages ud. ∙ Regelmæssig afrimning hjælper med til at spare energi. Detaljeret information om rengøring af apparatet fi ndes i afsnittet om Afrimning og rengøring. ∙ Indstil ikke termostaten lavere end nødvendigt. Yderligere information om temperaturindstillingerne fi ndes i afsnittet Termostat. Driftsstøj ∙ Visse typiske lyde kan høres når der tændes for køleskabet. Disse lyde er: ∙ forårsaget af den elektriske motor inde i kompressoren; når kompressoren starter vil lydniveauet blive en smule højere i en kortere periode. ∙ forårsaget af at kølevæsken fl yder gennem kredsløbet. Problemløsning Den følgende tabel viser en liste over mulige fejl, hvad der eventuelt forårsager den og løsningsforslag. Ved problemer bør man først tjekke om en mulig løsning kan fi ndes ved hjælp af denne oversigt. Hvis problemet ikke bliver løst, må man afbryde strømforsyningen til køle-/fryseskabet og kontakte vores afdeling for Kundeservice.68 Problem Mulig årsag og løsning Køle-/fryseskabet virker ikke. ∙ Termostaten er sat på ‘0’. → Brug en højere temperaturindstilling. ∙ Stikkontakten er defekt. → Kontroller sikringen. Om nødvendigt, få stikkontakten undersøgt af en kvalifi ceret elektriker. Temperaturen indeni køleskabet eller fryseren er ikke lav nok. ∙ Der bliver opbevaret for meget mad i apparatet. → Opbevar ikke mere mad end apparatet er beregnet til (se vareoplysninger). ∙ Dørene er ikke ordentligt lukket. → Sørg for, at dørene er helt lukkede. ∙ Dørpakningerne er defekte. → Undersøg dørpakningerne, og kontakt kundeservice om nødvendigt. ∙ Der er for meget støv på kondensatoren. → Rengør kondensatoren regelmæssigt. ∙ Utilstrækkelig ventilation: Apparatet står for tæt ind til væggen eller til andre genstande.

• se sektionen ‘Ventilation’ ∙ Termostatens indstilling er sat for lavt. → Brug en højere indstilling. Køle-/fryseskabets normale lyd ændrer sig eller bliver højere. ∙ Skabet står ikke plant placeret på gulvet. → Brug de justerbare forben til at stille det helt lige. ∙ Tilstødende møbler eller genstande er påvirket af driften af køleenheden (dvs. får dem til at vibrere). → Overhold de angivne afstande. ∙ Ting placeret ovenpå skabet kan vibrere. → Flyt sådanne genstande. Der står vand i bunden af køleskabet. ∙ Afl øbskanalen er blokeret. → Fjern blokeringen og rens systemet. Der er en for stor ophobning af rimfrost på bagvæggen af køleskabet. ∙ Varm mad har været opbevaret i skabet → Lad maden køle ned før den stilles ind. ∙ Dørpakningerne er defekte. → Undersøg dørpakningerne, og kontakt kundeservice om nødvendigt. ∙ Termostaten er indstillet for højt → Brug en lavere temperaturindstilling. Der er en for stor isdannelse i fryseren. ∙ Det er nødvendigt at afrime fryseren manuelt

• Se ‘Afrimning og rengøring’ ∙ Se ‘Der er en for stor ophobning af rimfrost på bagvæggen af køleskabet.’ (ovenfor). Vendbar dør ∙ Om nødvendigt kan køleskabets dør vendes, dvs. fra højrehængslet (standard placering) til venstrehængslet. ∙ For at undgå risiko for personskade eller beskadigelse af apparatet, må to personer hjælpes ad når døren skal vendes. ∙ Advarsel: Tag altid stikket ud af stikkontakten inden der udføres nogen former for vedligehold eller reparationer på apparatet. ∙ Før start bør man være opmærksom på følgende: ∙ Sørg altid for at det korrekte antal spændeskiver benyttes på alle hængslernes bolte og skruer. ∙ For at dørene skal lukke tættest muligt mod apparatets ramme, skal man være yderst omhyggelig med at justere dørene korrekt når de igen sættes på.

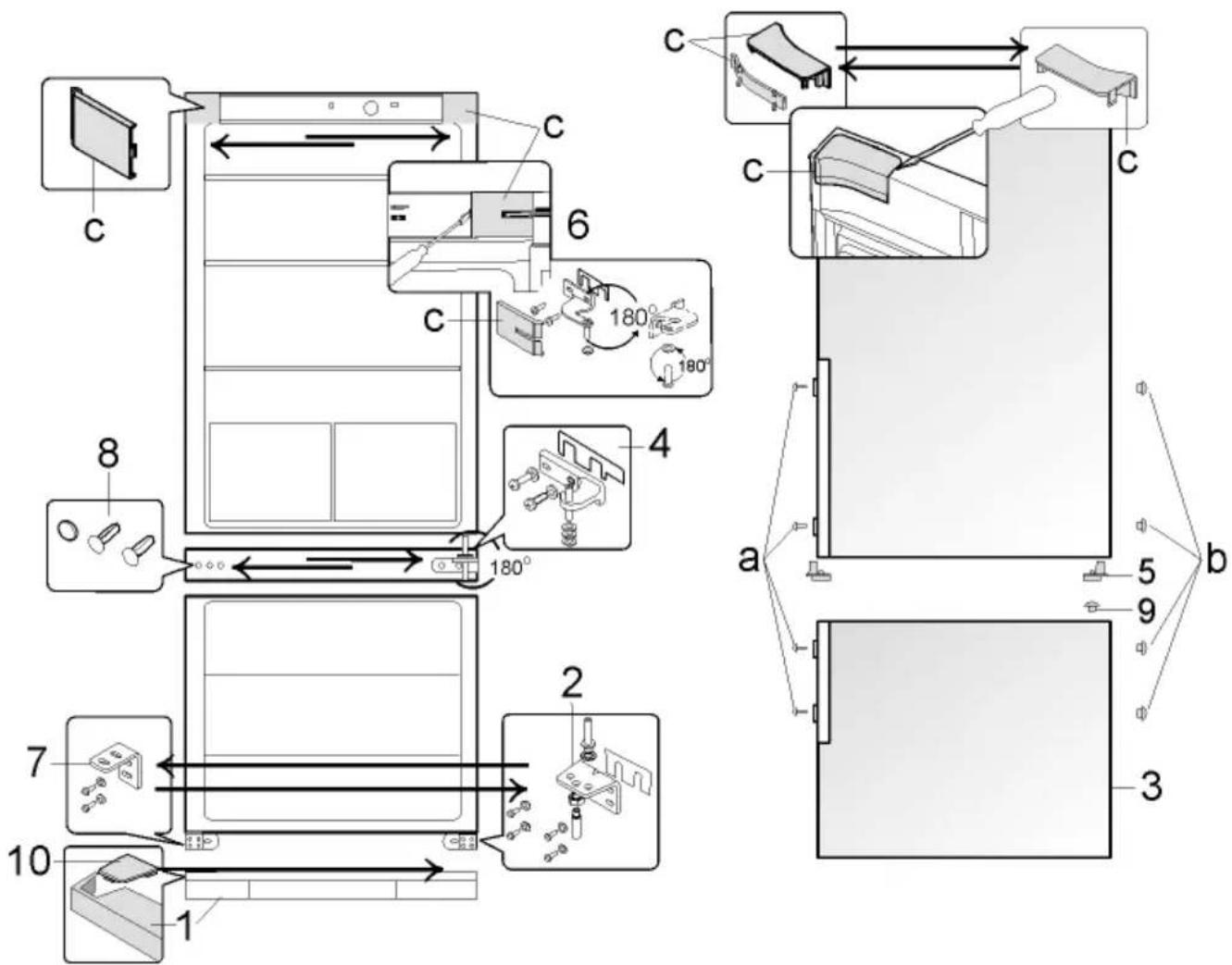

1. Fjern de fi re dæksler C fra kabinettet og dørens inderside.

2. Løsn hængslets bolte på dørens indvendige side i

området C/6. Advarsel: Støt døren.

3. Tag køleskabsdøren af.

4. Tag monteringsskruerne ud og fjern det øverste hængsel

6. Bemærk den lille plasticskive under hængslet.

5. Drej hængslet 6 samt den lille plasticskive 180° og sæt

dem fast igen på den anden side af køleskabet, ved at benytte de to skruehuller lige ved siden af hinanden.

6. Placer køleskabsdøren på en blød overfl ade. Fjern

hængselstappen 5 fra dørens underside og sæt den medfølgende hængselstap fast på den modsatte side.

7. Tag inddækningerne af og fjern derefter hængslet 4 i

midten. Bemærk den lille plasticskive under hængslet. Advarsel: Støt døren.

8. Tag fryserens dør 3 af.

9. Fjern det nederste panel 1 ved at løfte det en smule.

10. Tag monteringsskruerne ud og fjern hængslet 2 sammen

med hængslets bolt. Bemærk den lille plasticskive under hængslet.

11. Løsn hængslets bolt sammen med spændeskiverne fra

hængslet og sæt den ind i den tilsvarende åbning på den modsatte side af hængslet.

12. Fjern hængslet 7 og byt det ud med hængslet 2 ved hjælp

13. Nu monteres hængslet 7 der hvor hængslet 2 tidligere var

14. Tag forseglingstapperne 8 ud fra adskillelsen mellem

køleskabet og fryseren og sæt dem ind i åbningerne på den modsatte side.

15. Tag forseglingstapperne 9 ud af fryserens dør og sæt den

på igen i åbningen på den modsatte side.

16. Placer fryserens dør på hængslets bolt på ophæng 2.

Advarsel: Støt døren.

17. Drej hængslet 4 sammen med hængslets bolt og plastik

18. Placer så hængslets bolt på den modsatte side af

fryserdøren og sæt det fast med skruerne.

19. Sæt inddækningerne over skruehovederne igen.

20. Placer køleskabets dør på hængslets bolt på hængsel 4.

Advarsel: Støt døren.

21. Sæt igen hængslets bolt fra hængsel 6 ind i køleskabets

dør og sæt det fast med skruerne.

22. Sæt de fi re dæksler C over hængslet og åbningerne.69

23. Tag skruerne (a) der holder dørhåndtagene ud og træk

derefter håndtaget ud.

24. Monter håndtagene på den modsatte side ved hjælp

af skruerne og stram dem til; vær opmærksom på at skruerne skal gå igennem forseglingstapperne (b). Tryk de medfølgende forseglingstapper (b) ind i dørenes nu tomme åbninger.

25. Tag dækslet 10 ud af det nederste panel 1 og sæt det på

igen på den modsatte side.

26. Monter panelet 1 på apparatet.

Bortskaffelse Apparater mærket med dette symbol må ikke smides ud sammen med husholdningsaffaldet, da de indeholder værdifulde materialer som kan genbruges. Korrekt bortskaffelse beskytter både miljøet og menneskers helbred. Din kommune eller forhandleren kan give dig yderligere information om dette. Kølevæsken og det kemiske virkestof i isoleringen må bortskaffes af en autoriseret organisation. Sørg derfor for ikke at beskadige kølekredsløbet inden apparatet afl everes på genbrugsstationen. Garantierklæring På dette husholdningsprodukt overtager vi garantien i to år fra salgsdatoen. Garantien gælder for materiale- og fabrikationsfejl. Skader, der er opstået som følge af forkert behandling, normalt slid samt på skørbare dele som f.eks. glas, dækkes ikke af garantien. Denne garanti har ingen indvirkning på dine lovmæssige rettigheder, heller ikke de nationale forbrugerrettigheder om anskaffelse af varer. Hvis produktet ikke fungerer og må returneres, skal det pakkes forsvarligt ind, og navn, adresse samt årsagen til returneringen skal vedlægges. Hvis dette sker mens garantien stadig dækker, må garantibeviset og kvitteringen også lægges ved. Garantien bortfalder ligeledes ved indgreb på produktet af folk, der ikke er autoriseret af os.70 Produktdata for køleapparater * Art. no. KS 9701, 9702, 9703, 9704, 9705, 9706 Husholdningskøleapparat kategori 7 - Køle-/fryseskab Energiklassifi cering A++ Energiforbrug i kW t/år ** 179 Køleskabets rumfang (liter) 173 Brugbar kapacitet - Nul graders zone - rummet (liter) --- Brugbart rumfang - Frostboks (liter) (uden skuffer)

Rimfrit: Køleskab Ja Rimfrit: Fryser Nej Sikker opbevaring i tilfælde af fejlfunktion, timer 18 Indfrysningskapacitet, kg/24 timer 6 Klimaklassifi cering ST Omgivende temperaturområde, °C 16-38 Støjniveau i dB(A) 40 Dimensioner (H x B x D) i mm 1500 x 600 x 650 Vægt, kg 55 Elektriske specifi kationer Se typeskilt
