WX166.1 - Boremaskine WORX - Gratis brugsanvisning og manual

Produkttype	Trådløs boremaskine/skruemaskine
Mærke	Worx
Model	WX166.1
Nominel spænding	16 V (maks. 20 V)
Tomgangshastighed	0-400 / 0-1500 omdr./min
Antal koblingspositioner	15+1 (boring)
Maksimalt moment	40 Nm
Borspændekapacitet	10 mm
Borekapacitet i stål	10 mm
Borekapacitet i træ	30 mm
Vægt	1,26 kg
Batteritype	Lithium-ion
Lader medfølger	Lader 30 min
Medfølgende tilbehør	1 batteri, 1 lader, 1 sæt dobbelte bits
Belysning	Integreret LED
Hastighedsregulator	Ja, via aftrækker
Reversibel rotationsretning	Ja, med vender
Automatisk spindellås	Ja
Lydtryksniveau	75 dB(A)
Lydeffektniveau	86 dB(A)
Vibration (metalboring)	< 2,5 m/s²
Vedligeholdelse og rengøring	Rengør med en tør klud; ingen brugerservicerbare dele
Sikkerhed	Ekstra håndtag, beskyttelse mod overbelastning, dybdeafladning og overophedning

Ofte stillede spørgsmål - WX166.1 WORX

Hvordan ændrer jeg boreretningen?

Brug venderen placeret over aftrækkeren. Skub den til venstre for fremadrotation (boring/skruning) og til højre for baglænsrotation (afskruning). Skift aldrig retning, mens borspændet roterer.

Hvad gør jeg, hvis boremaskinen ikke starter?

Kontroller, at venderen ikke er i midterposition (låst). Sæt den til venstre eller højre. Sørg også for, at batteriet er opladet og korrekt installeret.

Hvordan indstiller jeg skruemomentet?

Drej momentindstillingsringen, der sidder mellem borspændet og huset. Positionerne 1 til 15 svarer til stigende moment. Borepositionen (borikon) giver maksimalt moment til boring.

Hvorfor stopper boremaskinen, før skruen er helt spændt?

Det indstillede moment er for lavt. Forøg værdien på momentringen, indtil skruen er spændt korrekt. Brug borepositionen til opgaver, der kræver højt moment.

Hvordan vedligeholder jeg boremaskinen?

Rengør den kun med en tør klud. Brug ikke vand eller kemikalier. Hold ventilationsåbningerne rene. Der er ingen brugerservicerbare dele.

Hvad er batteriets levetid?

Levetiden afhænger af brugen. Ved intensiv skruning i hårdt træ vil den være kortere. Efter længere opbevaring kan batteriet kræve flere opladnings-/afladningscyklusser for at genvinde sin maksimale kapacitet.

Kan jeg bruge boremaskinen som skruemaskine?

Ja, takket være den justerbare kobling kan du tilpasse momentet til skruning. Brug position 1-4 til små skruer, 5-9 til bløde materialer og 10-15 til hårde materialer.

Hvordan indsætter eller fjerner jeg et bor?

Drej den forreste del af borspændet for at åbne kæberne. Indsæt boret i midten, drej derefter i modsat retning for at spænde. Sørg for, at boret er centreret. For at fjerne drejes den forreste del i modsat retning.

Hvad gør jeg, hvis batteriet ikke oplades?

Lad batteriet køle af, hvis det er varmt. Oplad det mellem 0°C og 45°C. Hvis problemet fortsætter, udfør flere opladnings-/afladningscyklusser. Brug kun den medfølgende lader.

Hvordan bruger jeg boremaskinens hastigheder?

Brug hastighedsvælgeren på toppen af boremaskinen. Position 1 (langsom hastighed) til skruning eller store diametre, position 2 (hurtig hastighed) til boring af små diametre. Vent på, at borspændet stopper helt, før du skifter hastighed.

BRUGSANVISNING WX166.1 WORX

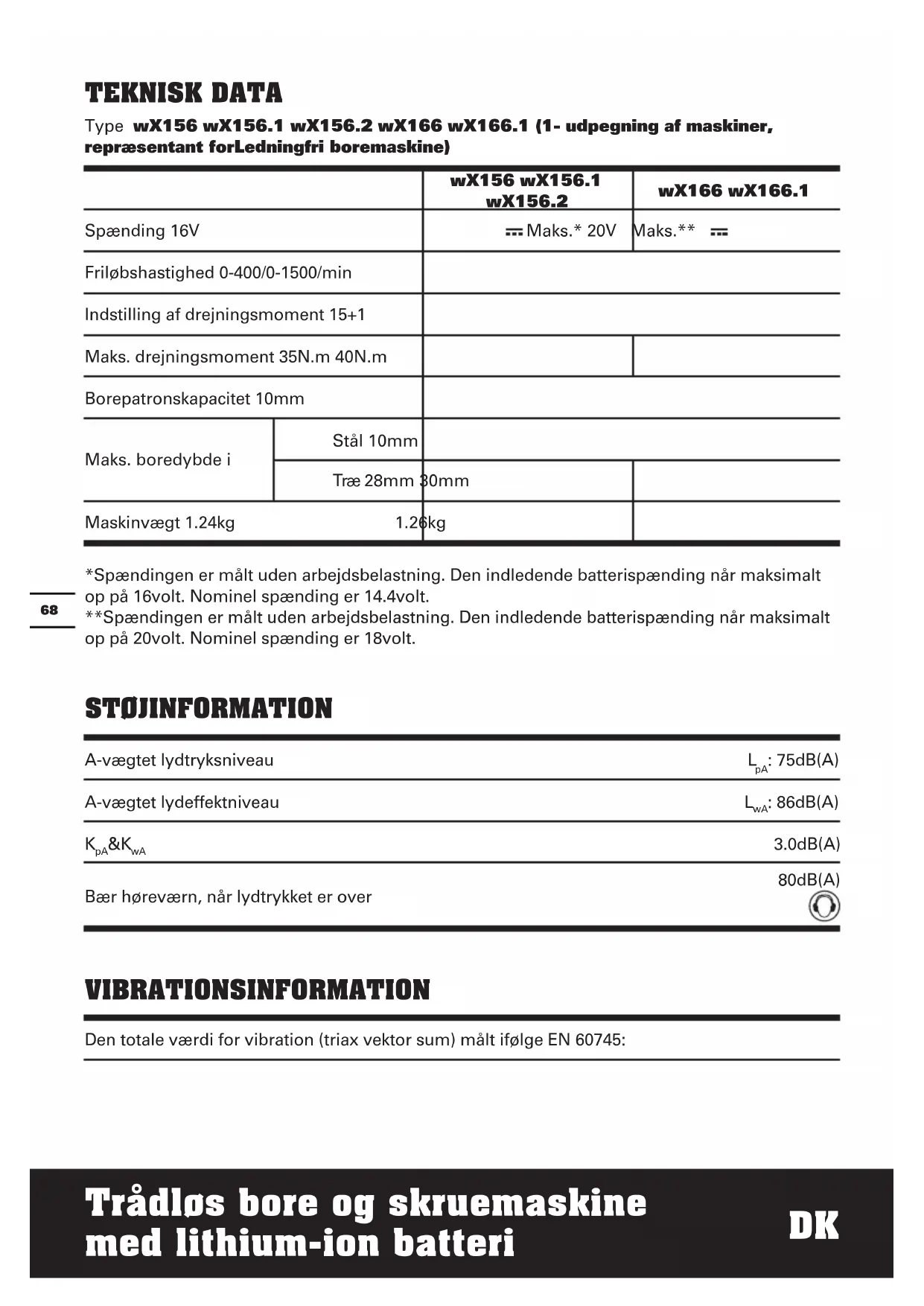

Type wX156 wX156.1 wX156.2 wX166 wX166.1 (1- udpegning af maskiner, repræsentant for Ledningfri boremaskine)

		wX156 wX156.1wX156.2	wX166 wX166.1
Spænding 16V		--- Maks.* 20V	Maks.** ---
Friløbshastighed 0-400/0-1500/min
Indstilling af drejningsmoment 15+1
Maks. drejningsmoment 35N.m 40N.m
Borepatronskapacitet 10mm
Maks. boredybde i	Stål 10mm
	Træ 28mm 30mm
Maskinvægt 1.24kg 1.26kg

*Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 16volt. Nominel spænding er 14.4volt.
**Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 20volt. Nominel spænding er 18volt.

STOJINFORMATION

A-vægtet lydtryksniveau	L_pA : 75dB(A)
A-vægtet lydeffektniveau	L_wA : 86dB(A)
K_pA & K_wA	3.0dB(A)
Bær høreværn, når lydtrykket er over	80dB(A)

VIBRATIONSINFORMATION

Boring i metal	Værdi for vibration a_h,D < 2.5m/s^2
	Usikkerhed K = 1.5m/s2
Som skruetrækker uden slagfunktion	Værdi for vibration a_h < 2.5m/s^2
	Usikkerhed K = 1.5m/s2

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende

eksempler på, hvad vibrationerne kan afhænge af:

Hvordan værktøjet bruges og materialerne, der skæres eller bores i.

Værktøjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr.

Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.

Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde.

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og

tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode.

Sådan kan du minimiere risikoen for udsættelse for vibrationer:

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt).

Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr.

Brug ikke værktøjet i temperaturer på 10°C eller lavere.

Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage.

TILBEH∅R

Model Nr. wX156 wX166 wX	156.1 wX	166.1 wX	156.2
Lithium batteri 1 1 2 2
30min Opladningsaggregat 1	1 1 1
Bits med dobbelte ender 1 1	1 /
158 Tilbehør //	/ 1

Det anbefales, at alt udstyr købes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.

SIKKERHEDSREGLER FOR DIN LEDNINGSFRI SLAGBOREMASKINE

1. Brug de ekstra håndgreb, der følger med elværktøjet. Tabes kontrollen over el-værktøjet, kan det føre til kvæstelser.
2. Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan komme i kontakt med skjulte ledninger. Kontakt med en spændingsførende ledning kan også sætte elværktøjets metaldele under spænding, hvilket kan føre til elektrisk stød.

SIKKERHEDSFORSKRIFTER TIL BATTERISÆT

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses.
b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande.
c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys.
d) Batterisæt må ikke udsættes for mekaniske stød.
e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp.
f) Søg straks lægehjælp, hvis et element eller batterisæt er nedsvælget.
g) Opbevar batterisæt på et rent og tørt sted.
h) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede.
i) Batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.
j) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes.

k) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse.
I) Batterisæt yder mest optimalt, når de anvendes ved normal stuetemperatur (20 °C ± 5 °C).
m) Ved bortskaffelse af batterisæt, skal batterisæt af forskellige elektrokemiske systemer holdes adskilte fra hinanden.
n) Genoplad kun med laderen specificeret af POSITEC. En oplader, der passer til en type batterisæt kan skabe risiko for brand ved brug med et andet batterisæt.
o) Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand.
p) Ved mishandling kan der sprøjte væske fra batterisættet; undgå kontakt. Hvis der ved et uheld forekommer kontakt, skal der skylles med vand. Hvis væsken kommer i kontakt med øjnene, søges yderligere lægehjælp. Væske, der sprøjter fra batteriet kan medfre irritation og forbrændinger.
q) Rengør batterisættets poler ligesom udstyrets forud for installation af batteriet.
r) Fjern straks det opbrugte batterisæt.
s) Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret.
t) Brug kun det korrekte batteri til udstyret.
u) Batterisættet skal opbevares utilgængeligt for børn.
v) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse.
w) Opbevar den originale produktlitteratur til fremtidig brug.
x) Batterisættet skal fjernes fra udstyret, när det ikke er i brug.
y) Bortskaffes på en miljørigtig måde.

SYMBOLER

For at undgå risikoen for personskader skal brugeren læse brugervejledningen

Advarsel

Bær høreværn

Bær øjenværn

Bær støvmaske

Må kun anvendes indenfor

Må ikke udsættes for regn eller vand

Må ikke brændes

Batterier må ikke kastes bort. Returner brugte batterier til dit lokale indsamlings- eller genbrugssted.

Li-Ion

BETJENINGSVEJLEDNING

BEMæRK: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt.

BEREGNET ANVENDELSE

El-værktøjet er beregnet til i- og udskruning af skruer samt til boring i træ, metal, og plastic.

Før VæRKTøjET TAGES I BRUG A) OPLAD BATTERIET

Den medfølgende batterioplader matcher det installerede Li-lon batteri på maskinen. Brug ikke en anden batterioplader.

Li-Ion batteriet er beskyttet mod fuldstændig afladning. Når batteriet er afladet, bliver maskinen slukket ved hjælp af et beskyttelseskredsløb: Værktøjet roterer ikke længere.

I varme omgivelser eller efter heftig brug, kan batteripakken blive for varm til at tillade opladning. Lad batteriet køle ned før opladning.

Når batteriet bliver opladet første gang og efter længere tids opbevaring, imidlertid efter adskillige opladninger og afladningscyklus vil batteriet acceptere en 100% opladning.

B) FOR AT FjERNE BATTERIPAKKEN (Se A1)

Tryk på batterienhedens låseknap (6) og fjern enheden fra boremaskinen.

c) FOR AT INSTALLERE BATTERIPAKKEN (Se A2)

Anbring batterienheden på boremaskinen med et tilstrækkeligt tryk, indtil den klikker på plads.

BETJENINGSVEJLEDNING

1. TæND/SLUK-KONTAKT MED BREMSEFUNKTION (Se B)

Tryk for at starte og udløs for at standse boremaskinen. Tænd/sluk-kontakten er monteret med en bremsefunktion, som standser borepatronen straks, når du hurtigt udløser kontakten.

Det er også en varibel hastighedskontrol, der leverer højere hastighed og drejningsmoment ved forøget tryk på aftrækkeren. Hastigheden bliver kontrolleret ved det tryk der lægges på aftrækkerens kontakt.

ADVARSEL: Brug ikke værktøjet I lange perioder med lav hastighed i varme vil blive producret internt.

2. KONTAKTLÅS

Retningsvælgeren kan låses for at forhindre utilsigtet start af maskinen. For at låse drevet, skal du dreje retningsvælgeren til midten.

3. REVERSIBEL (Se C1, C2)

Ved boring og iskruning skal der kun anvendes normal omløbsretning, markeret "◀◀funktionsvælgeren står til venstre). Baglæns omløbsretning, markeret "▶◀◀(funktionsvælgeren står til højre), må kun anvendes til at skrue skruer ud med eller for at frigøre et fastkilet bor.

ADVARSEL: Forsøg aldrig at ændre rotationsretningen, mens repatronen drejer; vent indtil den er stændig standset!

4. GEAR-UDVEKSLING MED TO HASTIGHEDER (Se D)

Boremaskinen har en gear-udveksling, der er beregnet for boring eller brug ved LO- (mærket 1) eller ved HI- (mærket 2) hastigheder. En glidekontakt befinder sig øverst på boremaskinen til valg af hastighederne LO eller HI. Når boremaskinen kører med hastigheden LO, falder hastigheden, og boremaskinen har større kraft og drejningsmoment. Når boremaskinen kører med hastigheden HI, øges hastigheden, og boremaskinen har mindre kraft og drejningsmoment.

Gear I

Lavt hastighedsområde: Til skruning eller arbejde med større borediametre

Gear II

Højt hastighedsområde: Til arbejde med mindre borediametre

ADVARSEL: For at forhindre skader, skal du kontrollere, at borepatronen

standser fuldstændig, før du ændrer rotationsretning eller gearhastighed.

5. JUSTERING AF BOREPATRON (Se E)

For at åbne borepatronens kæber, skal du dreje den forreste del på borepatronen mod uret (når man ser på boremaskinen forfra). Isæt borebitten mellem borepatronens kæber, idet du holder bitten i midten af borepatronens kæber. Til sidst drejer du den forreste del af borepatronen med uret for at fastgøre bitten.

6. INDSTILLING AF MOMENTET (Se F)

(Din boremaskines skruetrækkerkraft) Drejningsmomentet justeres ved at dreje justeringsringen. Drejningsmomentet er højere, när justeringsringen er sat på en højere indstilling. Drejningsmomentet er lavere, när justeringsringen er sat på en lavere indstilling.

1 - 4 For	skruning af små skruer
5 - 9 For	skruning af skruer i blødt materiale
10 - 15 For	for skruning af skruer i jævnt og hårdt materiale
	For kraftig boring

7. AUTOMATISK SPINDELLÅS (Se G)

Den automatiske spindellås gør det muligt at bruge boremaskinen som en almindelig skruetrækker. Du kan give en ekstra skruning for at stramme en skrue, løsne en meget stram skrue eller fortsætte med at arbejde, när batteriet er opbrugt. Ved brug som manuel skruetrækker, er borepatronen låst, när der er slukket for værktøjet.

8. SYNSBELYSNING

For at tænde for lyset trykkes på til/fra kontakten. Når du slipper til/fra kontakten, vil lyset også slukkes.

LED lys øger sigtbarheden - godt på mørke og lukkede steder. LED lysdioden er også indikator for batteri. Den blinker ved lavt batteri.

9. BORING

Når der bores i en hård jævn overflade, skal du bruge en kørner til at markere placeringen af det ønskede hul. Det vil forhindre, at borebitten skrider ud af midten, når du starter med at bore hullet. Hold godt fast på værktøjet, og placer spidsen af bitten på det sted, hvor der skal bores. Tryk på triggerkontakten for at starte værktøjet. Tryk borebitten mod arbejdsemnet med et tilstrækkeligt tryk for at bore med bitten. Tryk ikke på siden, og tving ikke bitten til at udvide et hul.

Brug kun wolframkarbid-borebits til boring i beton og murværk. Brug kun HSS-borebits, som er velegnede til boring i metal. Brug altid en magnetisk bitholder, når du bruger korte skruetrækkerbits. Når du bruger skruetrækkeren, skal du påføre lidt væske på gevindet for at lette indføringen.

10. BORTSKAFFELSE AF EN BRUGT BATTERIENHED

For at bevare naturen, skal du sørge for, at batterienheder genbruges eller Li-lon bortskaffes korrekt. Batterienheden indeholder Litium batteri. Kontakt din lokale genbrugsplads for nærmere oplysning om genbrugs- og/eller bortskaffelsesmuligheder. Tøm batterienheden helt ved at bruge boremaskinen, og fjern derefter batteriet fra boremaskinens kabinet, og dæk batteristikkene med kraftig selvklæbende tape for at forhindre kortslutning og tilfældig energiudladning. Forsøg ikke på at åbne eller fjerne nogen komponenter fra batterienheden.

11. OVERBELASTNINGSBESKYTTELSE

Ved overbelastning vil motoren standse. Fjern belastningen på maskinen øjeblikkeligt og tillad den at afkøle i omkring 30 sekunder på den højeste hastighed uden belastning.

12. TEMPERATURAFHÄNGIG OVERBELASTNINGSBESKYTTELSE

El-værktøjet kan ikke overbelastes, hvis det bruges iht. formålet. Udsættes el-værktøjet for for meget belastning eller overskrides den tilladte akku-temperatur på 75°C, slukker el-værktøjets elektroniske system, til dette igen befinder sig i det optimale driftstemperaturområde.

13. BESKYTTELSE MOD DYBDEAFLADNING

Li-lon-akkuen er beskyttet mod komplet afladning med „Discharging Protection System“. Er akkuen afladet, slukkes elværktøjet med en beskyttelseskontakt: Indsatsvæktøjet bevæger sig ikke mere.

FEJLFINDING

1. HVORFOR K∅RER BOREMASKINEN IKKE, NÅR DER ER TRYKKET NED PÅ TRIGGEREN?

Kontroller retningsvælgerens kontakt, der er placeret øverst på triggeren. Det kan være, at den står i midten (låst) position. Flyt kontakten til en af siderne og forsøg at bore ved at trykke på triggeren.

2. HVORFOR STANDSER BOREMASKINEN, F∅R SKRUEN ER SKRUET HELT I?

Kontroller drejningsmomentet på justeringsringen, som findes mellem borepatronen og borehuset. Position 1 har det laveste drejningsmoment; position 15 har det højeste drejningsmoment for skruetrækkerkraft. Position ♖ er til boring. Flyt justeringsringen til en højere position for at opnå bedre resultater.

3. ÅRSAGER TIL FORSKELLIG ARBEJDSTID MED BATTERIENHEDEN

Opladningsproblemer som angivet ovenfor, og hvis du ikke har brugt batterienheden efter længere tids opbevaring, vil nedbringe batterienhedens arbejdstid. Dette kan rettes efter mange opladninger og afladninger ved at oplade og arbejde med din maskine. Kraftige arbejdsbetingelser som ved f.eks. store skruer i hård træ vil opbruge batterienhedens energi hurtigere end ved lettere arbejdsbetingelser. Genoplad ikke din batterienhed under 0°C og over 45°C, da det vil påvirke dens ydelse.

VEDLIGEHOLDELSE

Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse.

Der er ingen dele i din bore-/skruemaskine, der kan serviceres af brugeren. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevar altid din bore-/skruemaskine på et tørt sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv. Det er helt normalt, at der kan forekomme gnister i ventilationsåbningerne, og det beskadiger ikke bore-/skruemaskinen.

MILJÓBESKYTTELSE

Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.

KONFORMITETSERKLÆRING

Vi,

POSITEC Germany GmbH

WX166 WX166.1 (1- udpegning af maskiner, repræsentant for Ledningfri boremaskine)

Funktioner Boremaskine

Er i overensstemmelse med følgende direktiver,

Maskindirektiv 2006/42/EF

Elektromagnetiske kompatibilitetsdirektiv

2004/108/EF

RoHS Direktiv 2011/65/EU

Standarder i overensstemmelse med

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Navn Russell Nicholson

Adresse Positec Power Tools (Europe)

Verktøyet er i god stand og godt veldlikeholdt.

Samsvarer med følgende direktiver,

Maskindirektivet 2006/42/EC

EMC-direktivet 2004/108/EC

RoHS Direktiv 2011/65/EU
