BRUGSANVISNING CSWL140CBK NEDIS

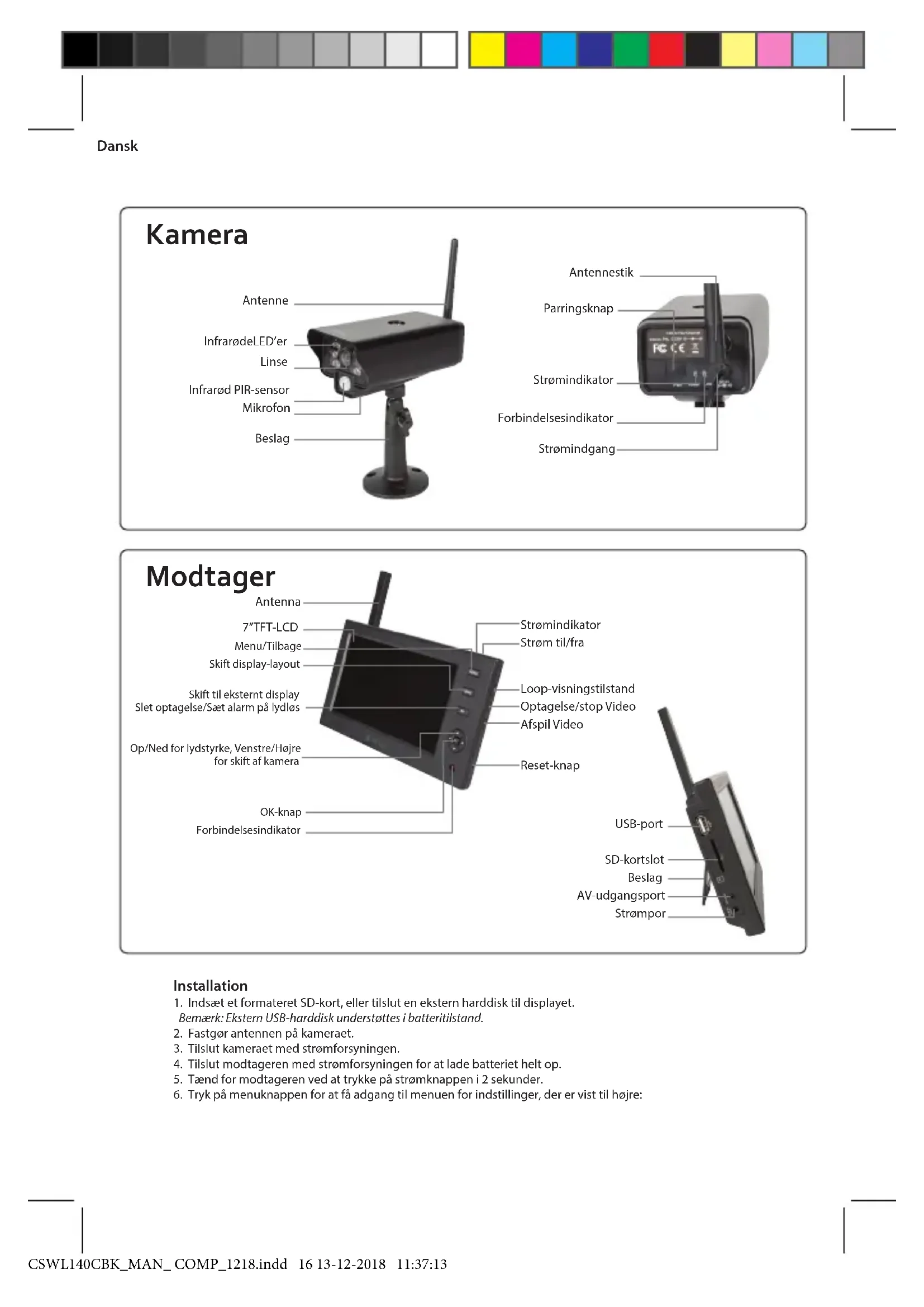

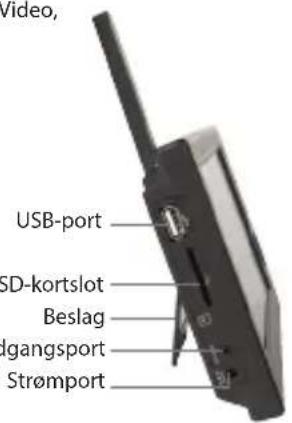

1. Indsæt et formateret SD-kort, eller tilslut en ekstern harddisk til displayet.

Bemærk: Ekstern USB-harddisk understøttes i batteritilstand.

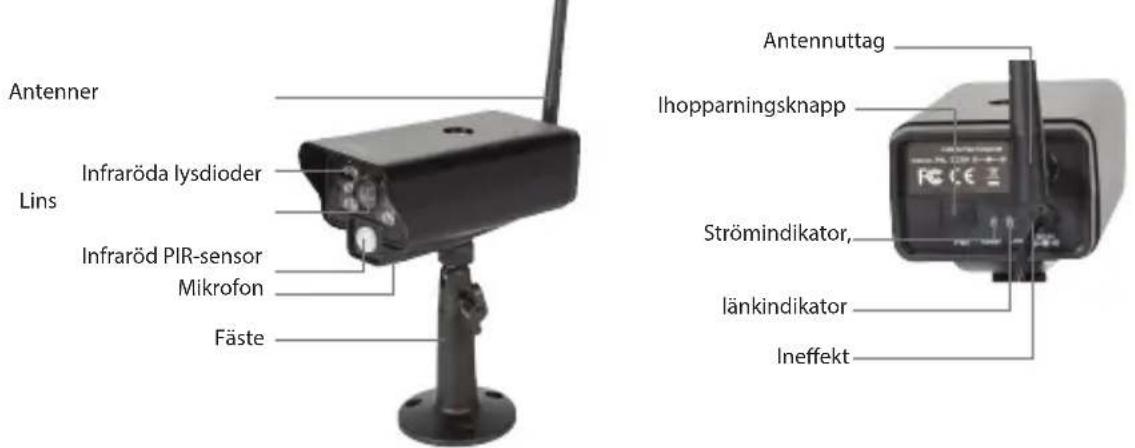

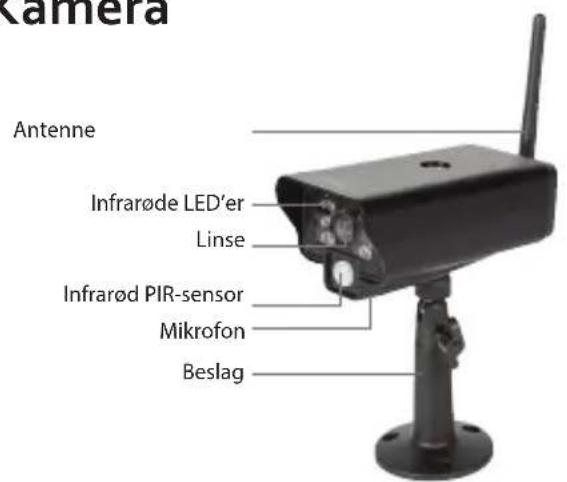

2. Fastgør antennen på kameraet.

3. Tilslut kameraet med strømforsyningen.

4. Tilslut modtageren med strømforsyningen for at lade batteriet helt op.

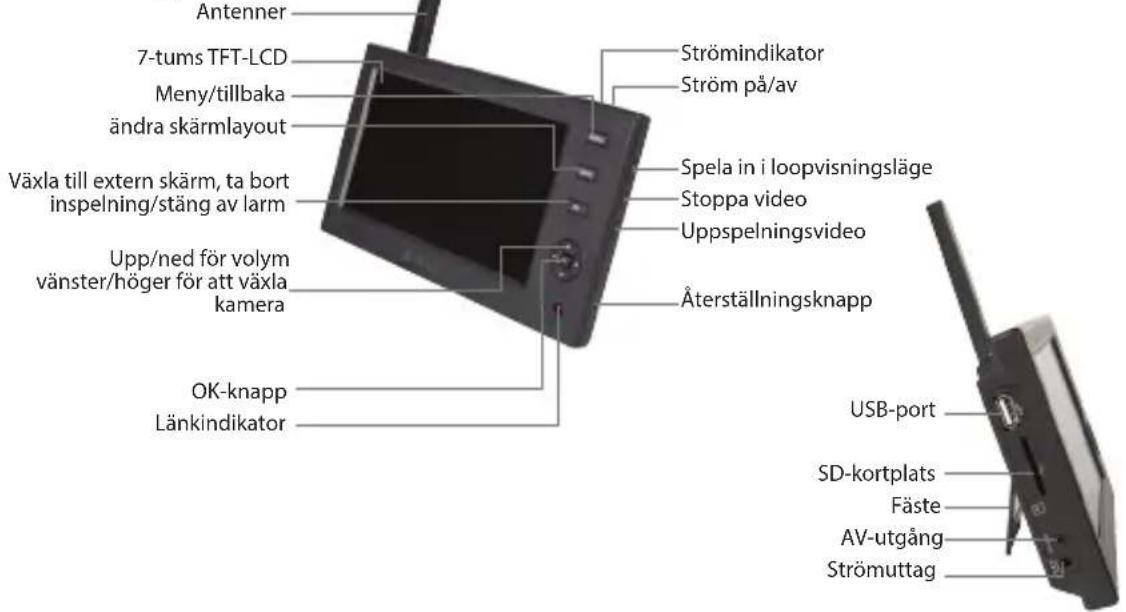

5. Tænd for modtageren ved at trykke på strømknappen i 2 sekunder.

6. Tryk på menuknappen for at få adgang til menuen for indstillinger, der er vist til højre:

Dansk CSWL140CBK_MAN_ COMP_1218.indd 16 13-12-2018 11:37:13Dato/Tid Indstiller systemets tid og dato. Sprog Indstiller systemsproget. Optagetilstand Indstiller stop af optagelse eller overskrivning af den ældste videooptagelse, når lagermediet er fuldt. Formater SD/USB Indstiller, om lagermediet skal formateres. Lager til Optagelse Vælger lagermediet. Vis Elementer Indstiller, om RSSI, SD/USB-status og Kamera skal vises på skærmen og den optagede video. TV-system Vælg et TV-system til den eksterne AV-forbindelse: NTSC / PAL Systemoplysninger Viser systemoplysningerne Systemopdatering Til softwareopgradering. Scanningstilstand Periode Indstiller cyklisk visningsinterval for kameraets overvågningsbillede. Lydløs Tænder/slukker modtagerens højttaler. Indlæs Standard Indstiller, om standardindstillinger skal gendannes eller ikke. Lysstyrke Justerer LCD-skærmens lysstyrke. Lydstyrke Justerer kameraets lydstyrke Alarm Lydstyrke Justerer alarmens lydstyrke (hvis udløst optagelse og alarm er indstillet) Strømsparetilstand Indstiller, hvor hurtigt modtagerens display slukker for at spare batteri, og giver mulighed for at aktivere modtageren ved bevægelse (uafhængigt af optagelses- eller alarmindstillinger) System Optag Afspilning Optagelser lagres i en separat mappe for hver dato I hver mappe er de forskellige kameraer og tidsrum delt op i undermapper. Hurtige forhåndsvisninger af alle optagelser, der kan afspilles eller slettes, vises. Kamera Alarm Timer Optagelse Indstiller tiden for start/stop af optagelse. Registrering af Bevægelse Optagelse udløses, når et kameras billedsensor registrerer bevægelse. Følsomhed og målområde kan begge indstilles. Nyttigt ved optagelse gennem et vindue, eller hvis der kun skal udløses optagelse ved bevægelse i et bestemt område. PIR-optagelse Optagelse udløses, når et kameras PIR-bevægelsessensor registrerer bevægelse. Parring For at parre ekstra kameraer (SAS-TRCAMxx) med modtageren skal du vælge en af 4 kanaler og trykke på OK. Tryk og hold derefter parringsknappen på kameraet nede. Aktivering Hvert kamera kan tændes/slukkes separat. Billedindstilling For hvert kamera kan opløsning og kvalitet indstilles. Bevægelsesregistrering / PIR-registrering For at aktivere det lydsignal, der udløses af synlig bevægelse, skal du sørge for, at bevægelsesregistrering PIR-optagelse er aktiveret i optagelsesmenuen, og at alarmlydstyrken er indstillet i systemindstillingerne. Sæt alarmen på lydløs med AV-knappen. CSWL140CBK_MAN_ COMP_1218.indd 17 13-12-2018 11:37:13Kamera Antenne Infrarøde LED’er Linse Infrarød PIR-sensor Mikrofon Beslag Antennestik Strømindikator Parringsknap Forbindelsesindikator Strømindgang Modtager Strømindikator Strøm til/fra Loop-visningstilstand Optagelse/stop Video, Afspil Video Reset-knap Menu/Tilbage Skift display-layout Skift til eksternt display, Slet optagelse/Sæt alarm på lydløs Op/Ned for lydstyrke, Venstre Højre for skift af kamera OK-knap Forbindelsesindikator 7”TFT-LCD Antenne USB-port SD-kortslot Beslag AV-udgangsport Strømport Installation

1. Indsæt et formateret SD-kort, eller tilslut en ekstern harddisk til displayet.

Bemærk: Ekstern USB-harddisk understøttes i batteritilstand.

2. Fastgør antennen på kameraet.

3. Tilslut kameraet med strømforsyningen.

4. Tilslut modtageren med strømforsyningen for at lade batteriet helt op.

5. Tænd for modtageren ved at trykke på strømknappen i 2 sekunder.

6. Tryk på menuknappen for at få adgang til menuen for indstillinger, der er vist til højre:

Norsk CSWL140CBK_MAN_ COMP_1218.indd 18 13-12-2018 11:37:15Dato/Tid Indstiller systemets tid og dato. Sprog Indstiller systemsproget. Optagetilstand Indstiller stop af optagelse eller overskrivning af den ældste videooptagelse, når lagermediet er fuldt. Formater SD/USB Indstiller, om lagermediet skal formateres. Lager til Optagelse Vælger lagermediet. Vis Elementer Indstiller, om RSSI, SD/USB-status og Kamera skal vises på skærmen og den optagede video. TV-system Vælg et TV-system til den eksterne AV-forbindelse: NTSC / PAL Systemoplysninger Viser systemoplysningerne Systemopdatering Til softwareopgradering. Scanningstilstand Periode Indstiller cyklisk visningsinterval for kameraets overvågningsbillede. Lydløs Tænder/slukker modtagerens højttaler. Indlæs Standard Indstiller, om standardindstillinger skal gendannes eller ikke. Lysstyrke Justerer LCD-skærmens lysstyrke. Lydstyrke Justerer kameraets lydstyrke Alarm Lydstyrke Justerer alarmens lydstyrke (hvis udløst optagelse og alarm er indstillet) Strømsparetilstand Indstiller, hvor hurtigt modtagerens display slukker for at spare batteri, og giver mulighed for at aktivere modtageren ved bevægelse (uafhængigt af optagelses- eller alarmindstillinger) System Optag Afspilning Optagelser lagres i en separat mappe for hver dato I hver mappe er de forskellige kameraer og tidsrum delt op i undermapper. Hurtige forhåndsvisninger af alle optagelser, der kan afspilles eller slettes, vises. Kamera Alarm Timer Optagelse Indstiller tiden for start/stop af optagelse. Registrering af Bevægelse Optagelse udløses, når et kameras billedsensor registrerer bevægelse. Følsomhed og målområde kan begge indstilles. Nyttigt ved optagelse gennem et vindue, eller hvis der kun skal udløses optagelse ved bevægelse i et bestemt område. PIR-optagelse Optagelse udløses, når et kameras PIR-bevægelsessensor registrerer bevægelse. Parring For at parre ekstra kameraer (SAS-TRCAMxx) med modtageren skal du vælge en af 4 kanaler og trykke på OK. Tryk og hold derefter parringsknappen på kameraet nede. Aktivering Hvert kamera kan tændes/slukkes separat. Billedindstilling For hvert kamera kan opløsning og kvalitet indstilles. Bevægelsesregistrering / PIR-registrering For at aktivere det lydsignal, der udløses af synlig bevægelse, skal du sørge for, at bevægelsesregistrering/ PIR-optagelse er aktiveret i optagelsesmenuen, og at alarmlydstyrken er indstillet i systemindstillingerne. Sæt alarmen på lydløs med AV-knappen. CSWL140CBK_MAN_ COMP_1218.indd 19 13-12-2018 11:37:15Kamera Antenner Infraröda lysdioder Lins Infraröd PIR-sensor Mikrofon Fäste Antennuttag Strömindikator, Ihopparningsknapp länkindikator Ineekt Mottag. Strömindikator Ström på/av Spela in i loopvisningsläge Stoppa video Uppspelningsvideo Återställningsknapp Meny/tillbaka ändra skärmlayout Växla till extern skärm, ta bort inspelning/stäng av larm Upp/ned för volym vänster/höger för att växla kamera OK-knapp Länkindikator 7-tums TFT-LCD Antenner USB-port SD-kortplats Fäste AV-utgång Strömuttag Installation

• Dette produkt skal aeveres på et passende aalds indsamlingspunkt. Bortskaf ikke dette produkt sammen med husholdningsaald.
