BRUGSANVISNING D25723K DEWALT

Du har valgt et DEWALT-værktoj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktoj.

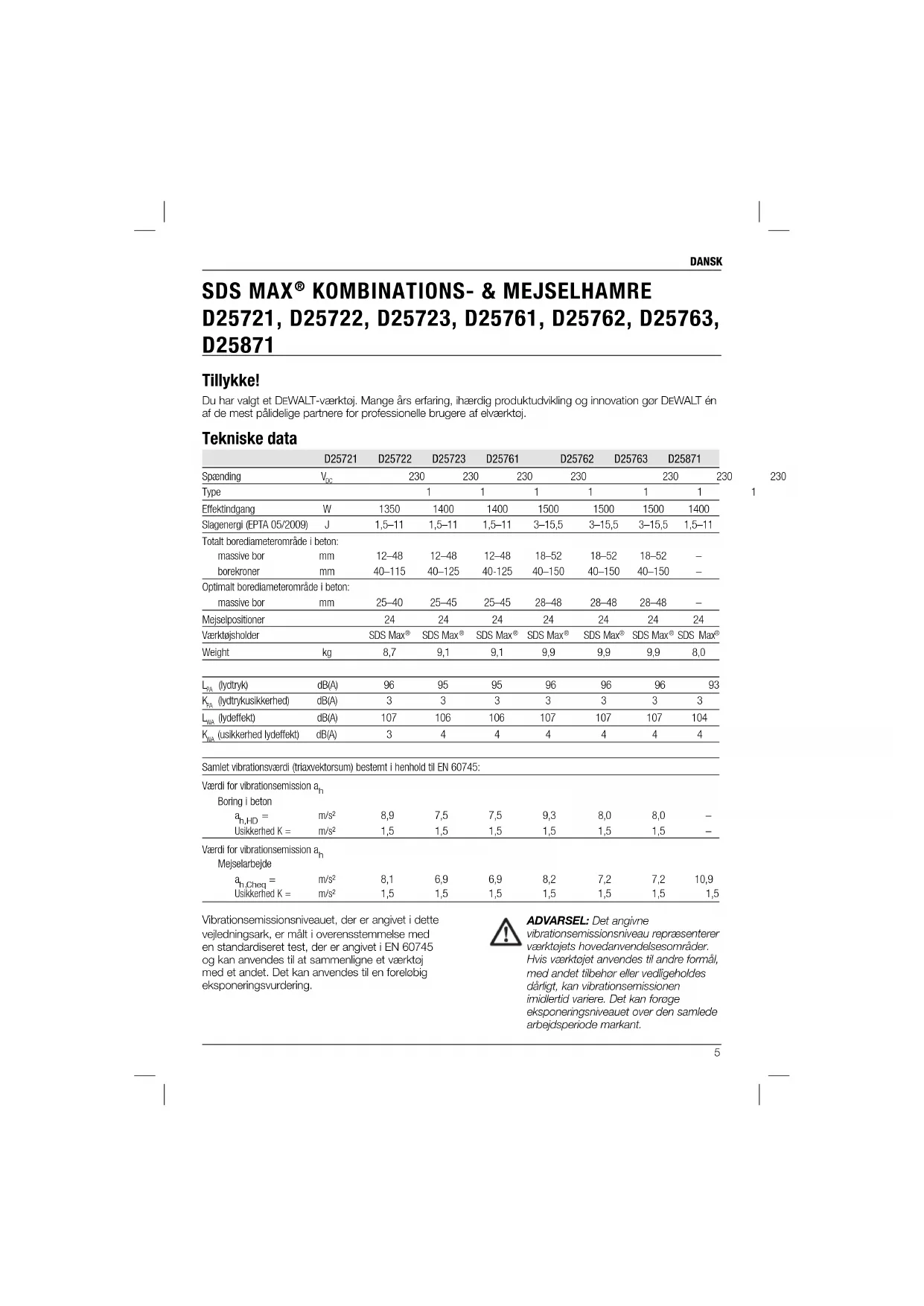

Tekniske data

	D25721	D25722	D25723	D25761	D25762	D25763	D25871
Spænding	V_cc	230	230	230	230	230	230
Type		1	1	1	1	1	1
Effektindgang	W	1350	1400	1400	1500	1500	1400
Slagenergi (EPTA 05/2009)	J	1,5–11	1,5–11	1,5–11	3–15,5	3–15,5	1,5–11
Totalt borediameterområde i beton:
massive bor	mm	12–48	12–48	12–48	18–52	18–52	-
borekroner	mm	40–115	40–125	40–125	40–150	40–150	-
Optimalt boreclameterområde i beton:
massive bor	mm	25–40	25–45	25–45	28–48	28–48	-
Mejselpositioner		24	24	24	24	24	24
Værktøjsholder		SDS Max®	SDS Max®	SDS Max®	SDS Max®	SDS Max®	SDS Max®
Weight	kg	8,7	9,1	9,1	9,9	9,9	8,0
L_tx (lydtryk)	dB(A)	96	95	95	96	96	93
K_tx (lydtrykusikkerhed)	dB(A)	3	3	3	3	3	3
L_WA (lydeffekt)	dB(A)	107	106	106	107	107	104
K_WA (usikkerhed lydeffekt)	dB(A)	3	4	4	4	4	4

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 60745:

Værdi for vibrationsemission a_h
Boring i beton
a_h,HID =	m/s2	8,9	7,5	7,5	9,3	8,0	8,0	-
Usikkerhed K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5	-
Værdi for vibrationsemission a_h
Mejselarbejde
a_h,Cheq =	m/s2	8,1	6,9	6,9	8,2	7,2	7,2	10,9
Usikkerhed K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5	1,5

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN 60745 og kan anvendes til at sammenligne et værktoj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktojets hovedanvendelsesområder. Hvis værktojet anvendes til andre formål, med andet tilbehor eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan foroge eksponeringsniveauet over den samlede arbejdspenode markant.

DANSK

Et estimat af eksponeringsniveauet for D25871

vibration bor også tage hojde for de gange, værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiode markant.

Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatoren mod vibrationens effekter, som f.eks.: vedligehold værktøjet og tilbehøret, hold hænderne varme, organisation af arbejdsmonstre.

Sikringer

Europa 230 V værktøj 10 ampere, strømforsyning

Defi nitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

FORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Betyder fare for elektrisk stod.

Betyder risiko for brand.

L_WA (målt lydtryk) dB 101

L_WA (garanteret målt lydtryk) dB 105

Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU. Kontakt DEWALT på folgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

H. Jopsmann

Horst Grossmann

Vicepræsident for Maskinteknik

SEL: For at reducere risikoen for personskade bør du læse betjeningsvejledningen.

Generelle sikkerhedsadvarsler for elværktøjer

SEL! Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Termen "elværktoj" i advarsleme refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktoj.

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.

b) Undlad at benytte elektrisk værktoj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare

DANSK

væsker, gasser eller stov. Elværktøj danner gnister, der kan antænde stov eller dampe.

c) Hold børn og omkringstående på afstand, när der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.

d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktojet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stod.

f) Hvis det ikke kan undgås at betjene et elektrisk værktoj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstromsafbryder reduceres risikoen for elektrisk stod.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, när du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikherhedssko, sikkerhedshjelm eller hørevæm, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.

c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, när kontakten er tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktoj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktoj, kan give anledning til personskade

e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår.

i) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende toj, smykker eller langt hår kan blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK VÆRKT∅J

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.

b) Undlad at benytte elektrisk værktoj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktoj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/ eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.

DANSK

e) Vedligeholdelse af elektrisk værktoj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktojet. Hvis det elektriske værktoj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktoj.

f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) SERVICE

a) Elektrisk værktoj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktojets driftssikkerhed opretholdes.

Ekstra sikkerhedsinstruktioner for borehamre

• Bær høreværn. Udsættelse for støj kan medføre høretab.
• Anvend hjælpehåndtag, der leveres sammen med værktøjet. Tab af kontrol kan medføre personskade.
• Hold kun fast i elværktøjet ved hjælp af de isolerede håndtagsflader, når der skal saves i emner, hvor skæreværktøjet kan berøre skjulte ledninger eller sit eget kabel. Kommer skæreværktøjet i kontakt med en stromførende ledning, kan blotlagte metaldele på elværktøjet gøres stromførende og give stød til brugeren.

Restrisici

De folgende risici er uløseligt forbundet med brugen af bore- og mejselhamre:

- Skader som følge af beroring af roterende dele eller varme dele på værktøjet

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Hørenedsættelse.
• Risiko for at klemme fingre, när udstyr ændres.

- Helbredsmæssige skader på grund af indånding af støv, der udvikles under arbejde med beton og/eller murværk.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Bær høreværn.

Brug øjeværn.

Koblingsindstilling 40 Nm er designet til de fl este boreopgaver.

Koblingsindstilling 80 Nm er designet for højere drejemoment.

Rod service-indikator LED. For detaljeret beskrivelse se under Service-indikator LED.

Gul service-indikator LED. For detaljeret beskrivelse se under Service-indikator LED.

DATOKODEPOSITION (FIG. 1)

Datokoden (w), der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2014 XX XX

Produktionsår

Pakkens indhold

Pakken indeholder:

1 borehammer (D25721, D25722, D25723, D25761, D25762, D25763)
eller

1 mejslingshammer (D25871)

1 sidehåndtag

1 sætboks (kun model K)

1 spidsmejsel (kun D25871)

1 Brugsvejledning

1 Eksplosionstegning
- Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.
- Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening.

p. Låsegreb til sidehåndtag

TILSIGTET BRUG

D25721, D25722, D25723, D25761, D25762, D25763

Din borehammer er fremstillet til professionelle bore- og mejslingsopgaver.

D25871

Din mejselhammer er konstrueret til professionelle fræsnings-, mejslings- og nedbrydningsanvendelser.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Disse borehammermaskiner er professionelle værktojsmaskiner.

LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet, när uerfarne brugere anvender dette værktøj.

- Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske,

sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Born må aldrig efterlades alene med dette produkt.

Blød startfunktion

D25722, D25723, D25761, D25762, D25763

Blodstartfunktionen gør det muligt for værktøjet at accellere langsomt, hvorved det forhindres, at boret forskyder sig fra det sted, hvor hullet skal være.

Blodstartfunktionen reducerer også det umiddelbare drejemoment, som resulterer i rykagtige bevægelser, hvis hammeren startes med boret i et eksisterende hul.

Elektronisk hastighed og slagstyrke (fi g. 1, 3)

Den elektroniske hastigheds- og slagstyrkeregulering (g) giver følgende fordele:

• mindre tilbehørsdele kan anvendes uden risiko for, at de ødelægges;
• minimeret risiko for gennembrydning ved mejsling eller boring i blode materialer;
• optimal værktøjskontrol til præcis mejsling.

Kobling til drejemomentbegrænsning

ADVARSEL: Brugeren skal altid holde godt fast ved værktojet under arbejdet.

Koblingen til drejemomentbegrænsning reducerer maks. drejemomentudvirkning, som overføres til brugeren i tilfælde af, at borehovedet binder. Denne funktion forhindrer også standsning af transmissionen og el-motoren.

BEMÆRK: Slå altid værktøjet fra for du ændrer på indstillingerne for styring af drejemoment, ellers kan værktøjet blive beskadiget.

Den komplette drejemomentstyring (CTC) giver brugeren en to-trins mekanisk kobling med indstillelige drejemomentmuligheder. Indstilling af drejemomentet giver øget kontrol over forskellige opgaver.

Med den lave indstilling (40 Nm) kan værktøjet arbejde ved et reduceret drejemomentniveau, der giver oget kontrol over mange tunge boreopgaver. Den høje indstilling (80 Nm) er tilgængelig for mere krævende opgaver som fx kerneboring og anvendelse af massive bor med en stor diameter.

DANSK

Se Indstilling af to-trins mekanisk kobling for flere informationer.

MAKSIMAL DREJEMOMENTSTYRING (UTC) D25723/D25763

Udover den to-trins mekaniske kobling, giver den maksimale drejemomentstyring (UTC) øget brugerkomfort og sikkerhed gennem en indbygget, anti-rotationsteknologi, der kan spore, hvis brugeren mister kontrollen over hammeren. Når der spores en blokering, nedsættes drejemomentet og hastigheden øjeblikkeligt. Denne funktion forhindrer, at værktøjet drejer rundt og nedsætter risikoen for håndledsskader.

Service-indikator LED (fi g. 3)

Den gule indikator LED (s) for kulbørsteslid lyser, när kulbørsteme næsten er slidt helt ned, hvorved det indikeres, at der skal udføres en servicering inden for de næste 8 timers brug.

D25721, D25722, D25723, D25761, D25762, D25763

Den røde service-indikator LED (r) lyser, hvis spærreknappen (b) anvendes i alle funktioner med undtagelse af mejslingsfunktionen. På modeller udstyret med maksimal drejemomentstyring (UTC) lyser den røde LED indikator (r), hvis anti-rotationsanordningen aktiveres. Den røde service-indikator begynder at blinke, hvis værktlojet er defekt, eller børsterne er slidt helt ned (se Børster under Vedligeholdelse).

D25871

Den røde service-indikator LED (r) lyser, hvis værktøjet er defekt, eller børsterne er slidt helt ned (se Børster under Vedligeholdelse).

Hovedhåndtag med komplet vibrationsdæmpning (fi g. 1)

Dæmpningen i hovedhåndtaget (d) absorberer de vibrationer, som overføres til brugeren. Dette forbedrer brugerkomforten under anvendelsen.

El-sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at stromforsyningen svarer til spændingen på mærkepladen.

Dit DEWALT-værktøj er dobbeltisoleret i overensstemmelse med EN 60745, og derfor er en jordledning ikke påkrævet.

Hvis forsyningsledningen er beskadiget, skal den udskiftes med en særlig ledning, der kan fås gennem DEWALT's serviceorganisation.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret forlængerledning, der passer til dette værktojs effektforbrug (se tekniske data). Den minimale lederstørrelse er 1,5 mm²; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

SAMLING OG JUSTERINGER

SEL: For at reducere risikoen for kvæstelser, skal enheden slukkes, og maskinen frakobles strømforsyningen inden på- eller afmontering af tilbehør, justering eller ændring af indstillinger eller udførelse af reparationer. Kontrollér at udløserkontakten er på position OFF. Start ved et uheld kan medføre skader.

ADVARSEL: Værktøjets borskær kan blive varme, og du bør bære handsker, när du ændrer eller fjerner dem for at undgå personskader.

Samling og tilpasning af sidehåndtag (fi g. 2A, 2B)

Sidehåndtaget (c) kan monteres på begge sider af maskinen, så det passer både til højre- og venstrehåndede brugere.

ADVARSEL: Værktojet må kun anvendes med sidehåndtaget monteret korrekt

D25721, D25722, D25723, D25761, D25762, D25763

MONTERING I FORRESTE POSITION (FIG. 2A)

1. Anbring ståringen (j) over kraven (n) bagved værktojsholderen (l). Pres begge ender sammen, montér bøsningen (k) og indsæt stiften (m).
2. Placér sidehåndtagets holdeanordning (i) og skru holdehjulet (h) fast. Stram ikke.

ADVARSEL: Når den først er samlet, bør sidehåndtagets holdeanordning aldrig fjernes.

1. Skru sidehåndtaget (c) ind i bøsningen (k) og derefter ind i holdehjulet. Fastspænd.
2. Drej sidehåndtagets monteringsenhed hen til den ønskede position. Til horisontal boring med et tungt bor, anbefales det at placere håndtaget med en vinkel på ca. 20° for at opnå optimal kontrol.
3. Lås sidehåndtagets monteringsenhed ved at spænde holdehjulet (h) fast.

D25871 (FIG. 2B)

1. Skru låsegrebet til sidehåndtaget af (p).
2. Skub sidehåndtagsenheden på maskinen og anbring stårlingen (j) i monteringsområdet (y). Den korrekte placering af sidehåndtaget er mellem hovedet og midten af røret.
3. Justér sidehåndtaget (c) til den ønskede vinkel.
4. Skub og drej sidehåndtaget til den ønskede placering.
5. Lås sidehåndtaget på plads ved at stramme grebet (p).

På- og afmontering af SDS Max® tilbehør (fi g. 1, 4A, 4B)

Denne maskine anvender bor og mejsler fra SDS Max ^ (se figur 4B vedr. tværsnit af en SDS Max ^ borskaft).

1. Rengør borskaftet.
2. Træk låsestyrebosningen (o) tilbage og indsæt borskaftet.
3. Drej borskaftet en anelse, indtil bosningen går i indhak.
4. Træk i borel for at kontrollere, om det er fastgjort korrekt. Det er nødvendigt, at borel kan bevæge sig aksialt flere centimeter ved hammerfunktionen, når det er låst fast i værktojsholderen.
5. For at fjerne boret, skal værktøjsholderens låsestyrebøsning/-krave (o) trækkes bagud, og boret tages ud af værktøjsholderen (l).

Valg af driftsfunktion (fi g. 1)

Hammerboring: D25721, D25722, D25723, D25761, D25762, D25763

til anvendelser i beton, mursten, sten og murværk.

Kun hammerboring:

til mejslings- og nedbrydningsanvendelser. I denne funktion kan værktojet ligeledes anvendes som håndtag til at frigore bor, som sidder fast.

1. Vælg driftsfunktionen ved at dreje funktionsvalgkontakten (f), indtil den peger imod symbolet for den ønskede funktion.

Det kan være nødvendigt at vride værktojsholderen (I) en anelse for at gore det muligt at dreje funktionsvalgkontakten (f) forbi 0 position.

1. Kontrollér at funktionsvalgkontakten (f) er låst i indhakket.

Indeksering af mejselpositionen (fi g. 5)

Mejslen kan indekseres og fastlåses i 24 forskellige positioner.

1. Drej funktionsvalgkontakten (f) indtil den peger mod 0 position.
2. Drej mejslen til den ønskede position.
3. Indstil funktionsvalgkontakten (f) på positionen "kun hammerfunktion."
4. Vrid mejslen indtil den går i indhak.

Indstilling af elektronisk hastigheds- og slagstyrkeregulering (fi g. 1, 3)

Drej reguleringen (g) hen til det ønskede niveau. Drej reguleringen opad for højere hastighed og nedad for lavere hastighed. Den korrekte indstilling er et et spørgsmål om erfaring, f.eks.

• Ved mejsling eller boring i blode, sprode materialer eller när det er nødvendigt med min. nedbrydning, skal reguleringen indstilles til en lav indstilling;
• Ved nedbrydning eller boring i hårdere materialer, skal reguleringen indstilles til en højere indstilling.

Indstilling af to-trins mekanisk kobling (fi g. 3)

D25722, D25723, D25762, D25763

BEMÆRK: Slå altid værktojet fra, for du ændrer på indstillingerne for styring af drejemoment, ellers kan værktojet blive beskadiget.

Flyt drejemomentets styregreb (t) til indstilling 40 Nm eller 80 Nm som påkrævet til opgaven.

• Koblingsindstillingen 40 Nm (u) er designet til de fl este boreopgaver og er designet til let udkobling, när borehovedet møder armeringsjern eller andre fremmedlegemer.
• Koblingsindstillingen 80 Nm (v) er designet for opgaver med højere drejemoment som f.eks. borekroner og dyb hulsboring og er designet til udkobling ved en tærskelværdi med et højere drejemoment.

BEMÆRK: Hvis det ikke er muligt at vælge position 80 Nm kør enheden under belastning og prøv igen. Hver gang værktøjet startes op, vil det automatisk starte med standard koblingsindstilling 1 ind i

DANSK

koblingsindstilling 40 Nm (u), den mest fölsomme indstilling.

FUNKTION

Brugervejledning

SEL: Overhold altid

sikkerhedsvejledningen og de gældende regler.

ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes, og maskinen frakobles strømforsyningen inden på- eller afmontering af tilbehør, justering eller ændring af indstillinger eller udførelse af reparationer. Kontrollér at udlöserkontakten er på position OFF. Start ved et uheld kan medfore skader.

ADVARSEL: Værktøjets borskær kan blive varme, og du bor bære handsker, när du ændrer eller fjerner dem for at undgå personskader

RSEL:

• Vær opmærksom på føring af rør kabler

• Udøv et let tryk mod værktojet (ca. 20 kg). Overdreven kraftudøvelse gør det ikke hurtigere at bore. Det nedsætter snarere værktøjets ydeevne og levetid.
• Hold altid værktojet fast med begge hænder og bibehold en sikker afstand. Værktøjet må kun anvendes med sidehåndtaget monteret korrekt.

BEMÆRK: Driftstemperatur er -7° til +40°C (19° til 104°F). Hvis værktojet anvendes uden for dette temperaturområde, vil dets levetid blive nedsat.

Korrekt håndposition (fi g. 6)

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, skal der som vist ALTID anvendes korrekt håndposition.

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, skal du ALTID holde ordentligt fast for at modvirke pludselige reaktioner.

Det er nødvendigt med én hånd på sidehåndtaget (c) og den anden hånd på hovedhåntaget (d) for korrekt håndposition.

Tænde og slukke (fi g. 1)

D25721, D25722, D25723, D25761, D25762, D25763

Tryk udløserkontakten (a) ned for at starte værktøjet. Slip udløserkontakten for at stoppe værktøjet.

D25721, D25722, D25723, D25762, D25763

Med spærreknappen (b) er det kun muligt at spærre udløserkontakten (a) i mejselfunktionen. Hvis spærreknappen aktiveres i borefunktionen, slukkes værktøjet automatisk.

Tryk udloserkontakten (a) ned for at starte værktøjet. Slip kontakten for at stoppe værktøjet.

Tryk på kontakten (a) og hold den nede, skub spærreknappen (b) opad og slip kontakten for vedvarende funktion.

For at stoppe værktøjet, når en funktion anvendes vedvarende, skal der trykkes hurtigt på kontakten, og den skal slippes igen. Sluk alltid for værktøjet, når arbejdet er udført, og inden stikket tages ud.

D25871

Du starter værktøjet ved at trykke på tænd/sluk kipafbryder (a) nederst på udløseren.

9Du stopper værktojet ved at trykke på tænd/sluk kipafbryderen øverst på udløseren.

Hammerboring

Du tænder for værktøjet ved at trykke på tænd/slukkontakt (a).

Slip kontakten for at stoppe værktøjet.

Boring med et massivt bor (fi g. 1)

D25721, D25722, D25723, D25761, D25762, D25763

1. Sæt det passende bor i.
2. Indstil funktionsvalgkontakten (f) på positionen hammerfunktion.
3. Indstilling af elektronisk hastigheds- og slagstyrkeregulering (g).
4. Tilpas og justér sidehåndtaget (c).
5. Markér stedet, hvor hullet skal bores.
6. Placér boret på stedet og tænd for værktøjet.
7. Sluk altid for værktojet, når arbejdet er udført, og inden stikket tages ud.

Boring med en borekrone (fi g. 1)

1. Sæt den passende borekrone i.
2. Sæt centreringsboret ind i borekronen.

3. Indstil funktionsvalgkontakten (f) på positionen hammerfunktion.

4. Drej den elektroniske hastigheds- og slagstyrkeregulering (g) til en middel eller hoj hastighedsindstilling.

5. Tilpas og justér sidehåndtaget (c).
6. Placér centreringsboret på stedet og tænd for værktøjet. Bor indtil borekronen gennemtrænger betonen med ca. 1 cm.
7. Stop værktojet og fjem centreringsboret. Placér kroneboret tilbage i hullet eller fortsæt med boringen.
8. Når der bores i en struktur, som er tykkere end kroneborets dybde, skal den runde betoncylinder eller kernen inde i boret fjernes med regelmæssige mellemrum.
   For at undgå uønsket afbrækning af beton rundt om hullet, skal der forbores et hul med den samme diameter som centreringsboret helt gennem strukturen. Bor derefter halvvejs igennem med en borekrone fra hver side.
9. Sluk altid for værktøjet, når arbejdet er udført, og inden stikket tages ud.

Fræsning og mejsling (fi g. 1)

1. Sæt det passende mejselværktøj i og drej det med hånden for at låse det fast i én af de 24 positioner.
2. Indstil funktionsvalgkontakten (f) på positionen kun hammerfunktion.
3. Indstilling af elektronisk hastigheds- og slagstyrkeregulering (g).
4. Tilpas og justér sidehåndtaget (c).
5. Tænd for værktøjet og start arbejdet.
6. Sluk altid for værktøjet, når arbejdet er udført, og inden stikket tages ud.

VEDLIGEHOLD

Din DEWALT værktøjsmaskine er konstrueret til at arbejde i længøre tidsperioder med et minimum af vedligeholdelse. Vedvarende tilfredstillende funktion er afhængigt af, om værktøjet plejes korrekt og rengøres regelmæssigt.

ADVARSEL: For at reducere risikoen for kvæstelser, skal enheden slukkes, og maskinen frakobles strømforsyningen inden på- eller afmontering af tilbehør, justering eller ændring af indstillinger eller udførelse af reparationer. Kontrollér at udloserkontakten er på position OFF. Start ved et uheld kan medføre skader.

Denne maskine kan ikke serviceres af brugeren. Bring værktøjet til en autoriseret DEWALT værksted efter ca. 150 timers anvendelse. Ret henvendelse til et autoriseret DEWALT værksted, hvis der opstår problemer inden dette tidspunkt.

Kulbørsterne kan ikke serviceres af brugeren. Bring værktojet til et autoriseret DEWALT værksted.

Den gule indikator LED (s) for kulbørsteslid lyser, när kulbørsterne næsten er slidt helt ned. Efter yderligere 8 timers anvendelse, eller efter borsterne er slidt helt op, vil motoren automatisk blive slukket.

Vedligeholdelse af værktøjet skal udføres, när service-indikatoren (r) lyser

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

SEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt stavmaske ved udforelse af denne procedure.

SEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktojets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktojet, og nedsænk aldrig nogen del af værktøjet i væske.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

DANSK

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Forskellige typer SDS Plus®-bor og -mejsler er tilgængelige som ekstraudstyr.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT-produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT-produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som helst autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne manual. Alternativt findes der en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse:

www.2helpU.com.

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktoj. Denne garantierklæring er en tilføjelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT værktoj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktojet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktoj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;
• Produktet har været underlagt almindelig brug og slid;
• Der ikke er forsøgt reparationer af uautoriserede personer;
  • Købsbeviset fremvises;
• Produktet returneres komplet med alle originale komponenter;

Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på

dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på folgende internetadresse: www.2helpU.com.

SDS MAX® KOMBINATIONS- & MEISSELHÄMMER D25721, D25722, D25723, D25761, D25762, D25763, D25871

Folgende piktogrammer vises på verktøyet:
