BRUGSANVISNING KDV70E00 BOSCH

• Olje og fett må ikke komme i berøring med kunststoffdeler rundt døren (disse kan bli porøse).

• Pass på at forpakningen ikke er skadet.

• Holdbarhetsdatoen må ikke være overskredet.

• Temperaturhenvisninger fra salgsdisken skal være -18°C eller kaldere.

• Sett skapet i et kaldt, godt ventilert rom. Utsett det ikke for direkte sollys, og ikke i nærheten av en varmekilde (varmovn etc.)

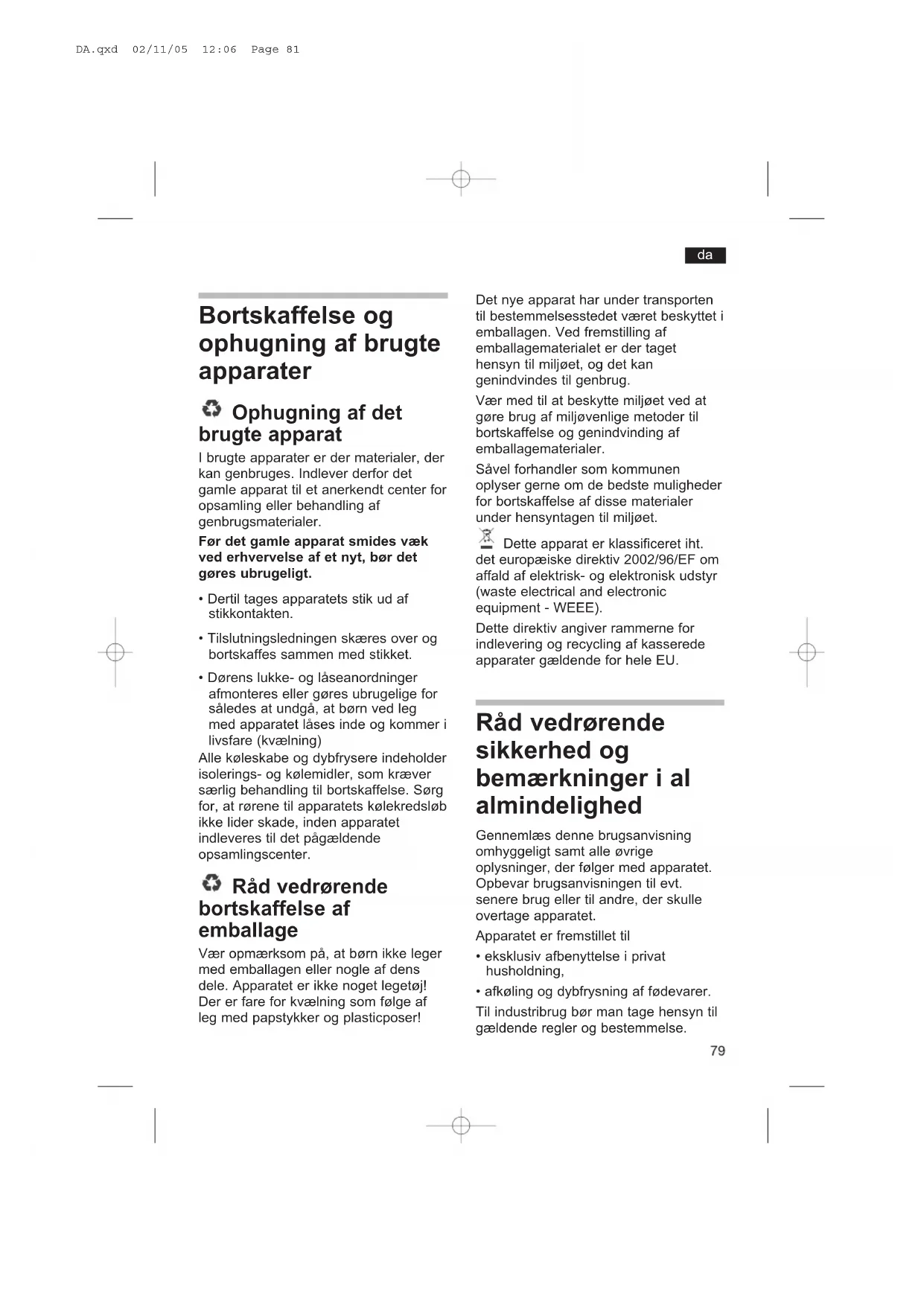

• Dertil tages apparatets stik ud af stikkontakten.

• Tilslutningsledningen skæres over og bortskaffes sammen med stikket.

• Dørens lukke- og låseanordninger afmonteres eller gøres ubrugelige for således at undgå, at børn ved leg med apparatet låses inde og kommer i livsfare (kvælning) Alle køleskabe og dybfrysere indeholder isolerings- og kølemidler, som kræver særlig behandling til bortskaffelse. Sørg for, at rørene til apparatets kølekredsløb ikke lider skade, inden apparatet indleveres til det pågældende opsamlingscenter. Råd vedrørende bortskaffelse af emballage Vær opmærksom på, at børn ikke leger med emballagen eller nogle af dens dele. Apparatet er ikke noget legetøj! Der er fare for kvælning som følge af leg med papstykker og plasticposer! Det nye apparat har under transporten til bestemmelsesstedet været beskyttet i emballagen. Ved fremstilling af emballagematerialet er der taget hensyn til miljøet, og det kan genindvindes til genbrug. Vær med til at beskytte miljøet ved at gøre brug af miljøvenlige metoder til bortskaffelse og genindvinding af emballagematerialer. Såvel forhandler som kommunen oplyser gerne om de bedste muligheder for bortskaffelse af disse materialer under hensyntagen til miljøet. Dette apparat er klassificeret iht. det europæiske direktiv 2002/96/EF om affald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE). Dette direktiv angiver rammerne for indlevering og recycling af kasserede apparater gældende for hele EU. Råd vedrørende sikkerhed og bemærkninger i al almindelighed Gennemlæs denne brugsanvisning omhyggeligt samt alle øvrige oplysninger, der følger med apparatet. Opbevar brugsanvisningen til evt. senere brug eller til andre, der skulle overtage apparatet. Apparatet er fremstillet til

• eksklusiv afbenyttelse i privat husholdning,

• afkøling og dybfrysning af fødevarer. Til industribrug bør man tage hensyn til gældende regler og bestemmelse. DA.qxd 02/11/05 12:06 Page 81da Vigtigt! Apparatets montering og tilslutning til strømnettet må kun udføres i henhold til medfølgende montageanvisning. Hvis der konstateres beskadigelse eller mangler, må apparatet ikke sættes i gang. I tilfælde af tvivl er det tilrådelig at kontakte forhandleren, der har leveret apparatet. Vigtigt! Sørg for, at apparatets åbninger til ventilation og udluftning ikke bliver tilstoppet. Vigtigt! Med henblik på at tilskynde processen for afisning bør man benytte de af fabrikanten tilrådede midler. Vigtigt! Inde i rummene til opbevaring af fødevarer og dybfrysning må man ikke benytte elektriske apparater, der ikke er godkendt af fabrikanten. Vigtigt! Pas på ikke at beskadige kølekredsløbets dele og komponenter, f.eks. stikke hul i kølemidlets kanaler med spidse genstande, bøje kanalerne eller skrabe overfladernes beklædning etc. Udstrømning af kølemiddel kan forårsage øjenskade eller få øjnene til at hæve. I nødstilfælde

• Skyl øjnene med rigeligt vand og søg lægehjælp.

• Hold apparatet på afstand af tændgnister og ildkilder.

• Træk fødekablet ud af stikkontakten. Ventiler rummet grundigt i adskillige minutter. Fare for eksplosion Opbevar drikkevarer med stort alkoholindhold i beholdere med hermetisk lukning, hvilke desuden altid bør anbringes i lodret stilling. Vigtigt

• Sørg for ikke at tilstoppe ventilationsgitteret på køleskabets struktur.

• Til fremskyndelse af fryseprocessen bør man ikke anvende andre mekaniske anordninger eller midler end dem, der er blevet anbefalet af fabrikanten.

• Undgå beskadigelse af kølekredsløbet.

• Til køleskabet/fryseboksen bør man kun benytte den type interne el- komponenter, der er blevet anbefalet af fabrikanten. Bliv dus med enheden DA.qxd 02/11/05 12:06 Page 82da Figur Q 1 Bakke til isterninger 2 Temperaturvælger/afbryder for lys i køleskabet 3 Hylderiste 4 Beholdere til kød 5 Smeltevandsrende 6 Køleplade 7 Beholder til grøntsager 8 Ventilationsrist i bunden af skabet 9 Sidehylder 10 Flaskehylder 11 Lufttæt dørlukning 22 Afbryder for fryserafdelingen (figur E) A Fryserafdelingen B Køleskabet Klimatyper - Højest mulige stuetemperatur Hvert apparats klimatype fremgår af dets plade med tekniske data og tjener som reference for at vide, inden for hvilke marginer for stuetemperatur apparatet kan fungere. Klimatype Acceptabel omkringværende temperatur SN +10 °C til 32 °C

Ventilation Figur R Den opvarmede luft ved væggen bag apparatet bør have fri passage. I modsat fald vil apparatet tvinges til at øge dets ydelse, hvilket bevirker et øget og unødvendigt elektrisk energiforbrug. Derfor bør man være særlig opmærksom på, at ventilations- og udluftningsåbninger aldrig er tilstoppede. Effektiv volumen Angivelserne vedr. effektiv volumen findes på typeskiltet i skabet. Apparatets tilslutning Rengør apparatet forud for dets igangsættelse for første gang. Efter at have installeret apparatet bør man afvente ca. en halv time med at sætte det i gang. Under transport af apparatet er det muligt, at den i fordamperen indeholdte olie flyder rundt i kølekredsløbet. Gør rent inde i apparatet, inden det sættes i gang for første gang (se afsnittet vedr. "Rengøring"). Apparatets tilslutning Stikkontakten bør være frit tilgængelig. Enheden tilsluttes strømnettet med vekselstrøm på 220-240 V (N/SN), 220- 230 V (ST)/50 Hz via en reglementeret installeret stikkontakt med jordforbindelse. Stikkontakten bør være beskyttet med en sikring på mindst 10 ampere. DA.qxd 02/11/05 12:06 Page 83 °C til 38 °C °C til 43 °C +16 °C til 32 °C +16 +16 Nærværende brugsanvisninger gælder for apparatets forskellige modeller; derfor kan der fremgå beskrivelser og karaktertræk for udstyret, som ikke svarer til det pågældende apparat.da For apparater, der er bestemt til lande uden for det europæiske kontinent, bør det efterprøves, om værdierne for tilslutningsspænding og strømtypen jfr. apparatets plade med tekniske data stemmer overens med landets strømnet. Apparatets plade med tekniske data befinder sig nederst på venstre side. Såfremt det skulle blive nødvendigt at udskifte tilslutningsstikket til strømnettet, må dette kun udføres af tekniske fagfolk fra varemærket. Start af køle- fryseskabet og temperaturvalg Rengør køle-fryseskabet inden det tages i brug (se rengøring). Start af køle-fryseskabet Drej temperaturvælgeren (figur E) som ved levering befinder sig i “O” stilling. Derved startes køleprocessen. Bemærk Når køle-fryseskabet fungerer dannes der vanddråber eller rim på bagpladen. Dette er normalt. Køle-fryseskabet afrimer “automatisk”, hvorfor det hverken er nødvendigt at skrabe rimen af eller tørre vanddråberne. Vandet føres ud via afvandingskanalen (figur !0/7) til en beholder på bagsiden af køleskabet, hvorfra det fordamper. Ved lukning af døren til fryseafdelingen dannes der et undertryk inde i fryseren. Vent 2-3 minutter før døren igen åbnes, for at give tid til kompensation af trykforskellen. Temperaturvalg Brug temperaturvælgeren (figur E) til at regulere køleskabets og fryserens temperatur i forhold til omgivelsernes temperatur. Det højeste tal svarer til laveste temperatur. Når temperaturvælgeren befinder sig i position “O” er der slukket for afkølingsprocessen. Køleprocessen starter igen så snart vælgeren er i position “1”. Normalt anbefales det at holde en middeltemperatur (indstilling omkring “2-3”). For indfrysning af fødevarer drejes vælgeren til position “3” (se ligeldes “Fryser”). Vigtigt for opbevaring af frosne produkter Såfremt temperaturen på stedet hvor kølefryseskabet befinder sig falder til under +18ºC skal afbryderen for fryseren aktiveres, hvorved den røde lampe lyser (figur E/22). Denne proces bevirker at lyset inde i fryseren forbliver tændt men med nedsat styrke. Herved holdes den nødvendige temperatur for lang tids opbevaring i fryseren. Slukning og afbrydelse Slukning Drej temperaturvælgeren til “O”-stilling (figur E). Køleprocessen standses i hele kølefryseskabet. DA.qxd 02/11/05 12:06 Page 84da Afbrydelse Såfremt køle-fryseskabet ikke skal bruges i længere tid tilrådes det at trække stikket ud, lade skabet afrime og derefter gøre det rent. Lad dørene til køleskab og fryser stå åbne. Fordeling af varerne Ændring af indretningen Hylderistene i køleskabet kan placeres i varierende højde alt efter behov. Træk hylden fremad og løft den for at tage den ud af køleskabet for derefter at placere den på den ønskede rille (fig. R). Der er højde nok til at flasker kan stå lodret i flaskehylden. Beholderne der er fastgjort på indersiden af døren kan tages ud for rengøring (fig. Y). Råd for opbevaring af fødevarer:

• Afkøl tilberedte retter og drikke inden de placeres i køle-fryseskabet.

• Alle fødevarer bør indpakkes eller kommes i beholdere inden de anbringes i køle-fryseskabet .

• Olie eller fedt bør ikke komme i kontakt med dele af plastik og heller ikke med tætningen i døren (kan risikere at blive porøs).

• Eksplosive materialer må aldrig anbringes i køle-fryseskabet.

• Drikkevarer med en høj alkoholprocent bør lukkes hermetisk og placeres opretstående.

• I køleskabet er den koldeste zone bagvæggen samt kølepladen. Beskrivelse af køle- fryseskabet Forslag til fordeling af varerne Figur Q I fryseren (A): Indfrysning og opbevaring af fødevarer samt fremstilling af isterninger. I køleskabet (B): På hylderistene (3) ovenfra og nedefter: bagærk, tilberedte madvarer, mælkeprodukter. I beholderne til kød (4): kød og pålæg. På pladen (6): kød og pålæg. I grønsagsbeholderen (7): grønsager, hovedsalat og frugt. I beholderen i døren (9): tuber og mindre dåser I flaskehylderne (11): store flasker Overhold kuldezonerne i køleafdelingen Luftcirkulationen i køleafdelingen sørger for, at der opstår zoner med forskellig kuldeeffekt. Zonen til sarte fødevarer befinder sig, afhængigt af modellen, nederst i skabet mellem den indprægede pil (i siden) og den underliggende glashylde (Billede !1/1 og 2 ) eller mellem de to pile (Billede !2/1 og 2). Denne zone er velegnet til opbevaring af kød, fisk, pålæg, salatblandinger osv. DA.qxd 02/11/05 12:06 Page 85da Frysning og opbevaring af produkter-fremstilling af isterninger Ved indkøb af dybfrosne fødevarer bør følgende observeres:

• Køb kun produkter hvis indpakning er hel og tæt.

• Kontroller at datoen for holdbarhed ikke er overskredet.

• Frysertemperaturen i den forretning hvor varerne indkøbes bør være under -18C.

• Tag de dybfrosne varer til sidst. Pak dem ind i avispapir eller læg dem i en isoterm pose og tag straks hjem for at anbringe varerne i fryseren. Emballage af friske produkter Brug kun absolut friske produkter til hjemmefrysning, emballeret i vakuum for ikke at blive tørre. Materiale der er velegnet til indpakning: Plastfolie af polyetylen, aluminiumsfolie og lufttætte kasser. Det drejer sig om produkter der kan købes i en hvilkensomhelst forretning. Materiale der er uegnet til indpakning: Indpakningspapir, sulfatbehandlet papir, cellofan, affaldsposer samt brugte plastikposer. Materiale der er velegnet til lukning af indpakningen: Gummistrimler, plastikclips, snor, vandfast tape eller lignende. Et apparat til forsegling af plastfolie og polyetylen poser anbefales. Forsyn pakkerne med etiketter der angiver indholdet og indfrysningsdato inden placering i fryseren. Frysekapacitet Oplysninger om den max. frysekapacitet fremgår af typeskiltet. Den maksimale kapacitet for nedfrysning af friske madvarer på 24 timer, (fordelt oven på frysegitrene) figurerer på skiltet med tekniske data (i kg/24 t), se figur !0. Anbring produkterne således at luftcirkulationen i fryseren ikke forhindres. Sørg for at de friske produkter ikke berører de frosne. Temperaturvælger for fryser samt fryseafbryder Indstil temperaturvælgeren på “3” for indrysning. I denne position kan 2,5 kg fødevarer indfryses. Hvis det drejer sig om større mængder skal fryseafbryderen anvendes (fig. E/22). (Ved tryk på denne knap ses et rødt signal). Når indfrysningsprocessen er afsluttet (ca. 24 timer) afbrydes processen ved igen at trykke på samme knap. Meget vigtigt for indfrysning: Undgå en hvilken som helst kontakt mellem de allerede indfrosne og de friske produkter. DA.qxd 02/11/05 12:06 Page 86da Vigtigt for opbevaring af de frosne produkter: Såfremt omgivelsestemperaturen hvor køle-fryseskabet befinder sig falder til under -18ºC er det nødvendigt at aktivere fryseafbryderen således at det røde signal ses (figur E/22). Ved denne operation forbliver det interne lys tændt men med reduceret styrke; herved bibeholdes den nødvendige temperatur til langtidsopbevaring i fryserafdelingen. Opbevaringsperiode For at sikre den optimale kvalitet af de frosne produkter bør opbevaringstiden ikke overskrides. Tiden er afhængig af produktet. Ved -18ºC kan fisk, pølser, færdiglavede retter samt bagværk opbevares i 2 måneder; ost, fjerkræ og kød i 4 måneder; grøntsager og frugt i 6 måneder. Optøning af produkterne Alt efter anvendelsen af de frosne produkter kan følgende metoder anvendes: - optøning ved stuetemperatur - i køleskab - i en normal ovn, en ovn med luftcirkulering eller en mikrobølgeovn Helt eller delvist optøede produkter kan kun genfryses, såfremt de højest har været udsat for en dag ved en temperatur på +3ºC hvis det drejer sig om kød eller fisk, og for andre produkter, at de maksimalt har været opbevaret i tre dage ved en temperatur på + 3ºC. Kontroller al lugt, smag og udseende ikke har ændret sig, tilbered produkterne og indfrys dem igen. De maksimale opbevaringstider bør aldrig overskrides. Fremstillling af isterninger Figur U Fyld bakkerne til isterninger 3/4 op med vand og anbring dem i fryseren. Bøj bakken let for at lette udtagningen af de færdige isterninger. Optøming Køleskabsafdelingen Afrimnming foregår automatisk. Vandet føres gennem en kanal og afvandingsrøret (figur I/19) til depotet på bagsiden af skabet, hvorfra det fordamper. Sørg for at begge kanaler (figur I/19) altid er rene for at begge afrimningsvandet ikke møder forhindringer. Fryserafdelingen I fryserafdelingen er optøningen ikke automatisk, for ikke at risikere uønsket optøning af de frosne produkter. Såfremt hylderne i fryseren har et lag af rim eller is stiger strømforbruget og køle- fryseskabets funktioner kan nedsættes. Fjernelse af rimfrost eller isbelægning Brug medfølgende skraber af plastik. Brug aldrig spidse metalgenstande som kan volde skade på frysepladerne. Optøning Såfremt der har dannet sig et islag på omkring 1/2 cm er det nødvendigt at optø køle-fryseskabet. Såfremt der er frysevarer i fryseafdelingen skal frysekontakten (fig. E/22) aktiveres ca. 4 timer før optøningen, for at varerne kommer ned på så lav temperatur som muligt. DA.qxd 02/11/05 12:06 Page 87da Gør som følger:

• Fjerne de frosne varer og indpak den omhyggeligt i avispapir for opbevaring på et køligt sted.

• Indstil temperaturvælgeren (figur Q/2) til position “0” eller træk stikkontakten ud.

• Lad døren stå åben og tør optøningsvandet op med en klud eller svamp.

• Når optøningen er slut tørres hele fryseren godt med et tørt viskestykke; tænd igen for køle-fryseskabet og placer de frosne varer i fryseren igen. Hurtig optøning Optøningen fremskyndes ved at placere en beholder med kogende vand i fryseren. Ved eventuel brug af aerosoler til optøning tilrådes højeste forsigtighed, da der muligvis kan dannes eksplosionsfarlige gasser eller opløsningsmidler der kan skade plastikdelene og være sundhedsfarlige. Rengøring Før rengøring af køle-fryseskabet, afbryd den elektriske forbindelse eller fjern sikringen Med undtagelse af dørtætningen bruges lunkent vand med sæbe til rengøring. Brug ikke svidende eller ætsende produkter, koncentrerede vaskemidler eller opløsningsmidler. Dørtætninge (fig. Q/11) afvaskes udelukkende med rent vand og tørres omhyggeligt med en tør klud. Undgå at der kommer vand i termostaten (fig. Q/2). Rengør ofte kanalen (fig I/7) og afløbsrøret (fig I/19) i køleskabet, således at vandet fra den automatiske afrimning kan løbe ud uden besvær. Såfremt nødvendigt kan en vatpind bruges til at rense åbningen af afløbsrøret hvis det er tilstopped. Rengør de udvendige vægge af køle- fryseskabet med normale rengøringsmidler. Hold døren lukket under den ydre rengøring for at undgå at rengøringsprodukterne kommer i kontakt med plastik panelerne i skabets indre. Strømbesparelser

• Anbring fryseren på et køligt, godt ventileret sted. Undgå direkte sollys samt varmekilder (radiator etc).

• Afkøl fødevarerne inden anbringelse i kølefryseskabet.

• Optø produkterne i køleafdelingen. Derved vil den frigivne kulde hjælpe med til at afkøle de varer der befinder sig i køleskabsafdelingen.

• Optø fryseren såfremt der har dannet sig et lag is, idet dette nedsætter kuldefordelingen og øger strømforbruget.

• Sørg for hurtig åbning og lukning af skabets døre. Derved formindskes dannelsen af rim. DA.qxd 02/11/05 12:06 Page 88da Små fejl man selv kan klare Før De kontakter den tekniske service, beder vi Dem venligst gennemlæse følgende, som kan være Dem til stor gavn i forbindelse med mindre problemer. Husk, at selv i garantiperioden skal De selv betale udgifterne til besøg af en tekniker, mens selve reparationen er dækket. Problem Underlige lyde: Lyset inde i skabet fungerer ikke: Temperaturen i køle-skabet er for lav: Køleevnen er nedsat: Skabet køler over-hovedet ikke: Mulige årsager - Køle- fryseskabet står ikke fast eller der er et fremmedlegeme i køleskabszonen. - En mindre del på bagsiden af skabet kan ikke bevæge sig frit og rører køle- fryseskabet eller væggen. Giv delen et lettere bøj til lyden forsvinder. - Pæren er sprunget. Træk kontakten ud af stikket, fjern dækslet (fig O) sæt en ny pære i (maksimum 15 W, 220-240 V, fatning E 14). - Afbryderen i døren har sat sig fast (figur T/1), prøv at bevæge den. Såfremt det ikke lykkes tilkald teknisk service. - Temperaturvælgeren (figur O/3) er i “0” stilling. - Temperaturvælgeren er i en stilling der svarer til meget lav temperatur. - Fryseafbryderen er ikke blevet aktiveret (fig E/22) inden anbringelse af friske varer. - Døren er blevet åbnet for mange gange. - For stor mængde fødevarer er placeret for nedfrysning. - Der er et for tykt lag is i fryseren. - _vre eller nedre ventilationsrist på køle-fryseskabet er tilstoppet - Der er et fremmedlegeme mellem køleskabet og væggen. - køle-fryseskabet er ikke korrekt tilsluttet elnettet. - Sikringen er løs. - Temperaturvælgeren er i position "0". DA.qxd 02/11/05 12:06 Page 89da Små fejl man selv kan klare Såfremt De efter at have prøvet disse anvisninger ikke er i stand til at løse problemet bør teknisk service tilkaldes. Forsøg aldrig at manipulere de elektriske komponenter. Lad være med at åbne døren for ikke at miste kulde. Teknisk Kundeservice Såfremt der foretages reparation eller hvis skaden varer ved og ikke kan udbedres under hensyntagen til ovenstående råd og bemærkninger:

• Der afbrydes for apparatets tilslutning til strømnettet eller sikringen slås fra.

• Undgå unyttig åbning af apparatets døre. Telefonnummeret til nærmeste Tekniske Kundeservice kan man finde i den tilsvarende telefonbog eller i Teknisk Kundeservices adressebog. Ved tilkaldelse af den Tekniske Kundeservice bør man ikke glemme at opgive den pågældende enheds produktnummer (E-Nr.) og fabrikationsnummer (FD). Begge numre befinder sig på apparatets plade med tekniske data. Fig. !0. Vær opmærksom på, at ved at opgive enhedens produkt- og fabrikationsnummer kan man være med til at undgå den Tekniske Kunderservices unødige rejser frem og tilbage og ekstraudgifter, som i sidste ende ville gå for kundens regning. DA.qxd 02/11/05 12:06 Page 90ru Óäàëåíèå
