BRUGSANVISNING 8 ADURO

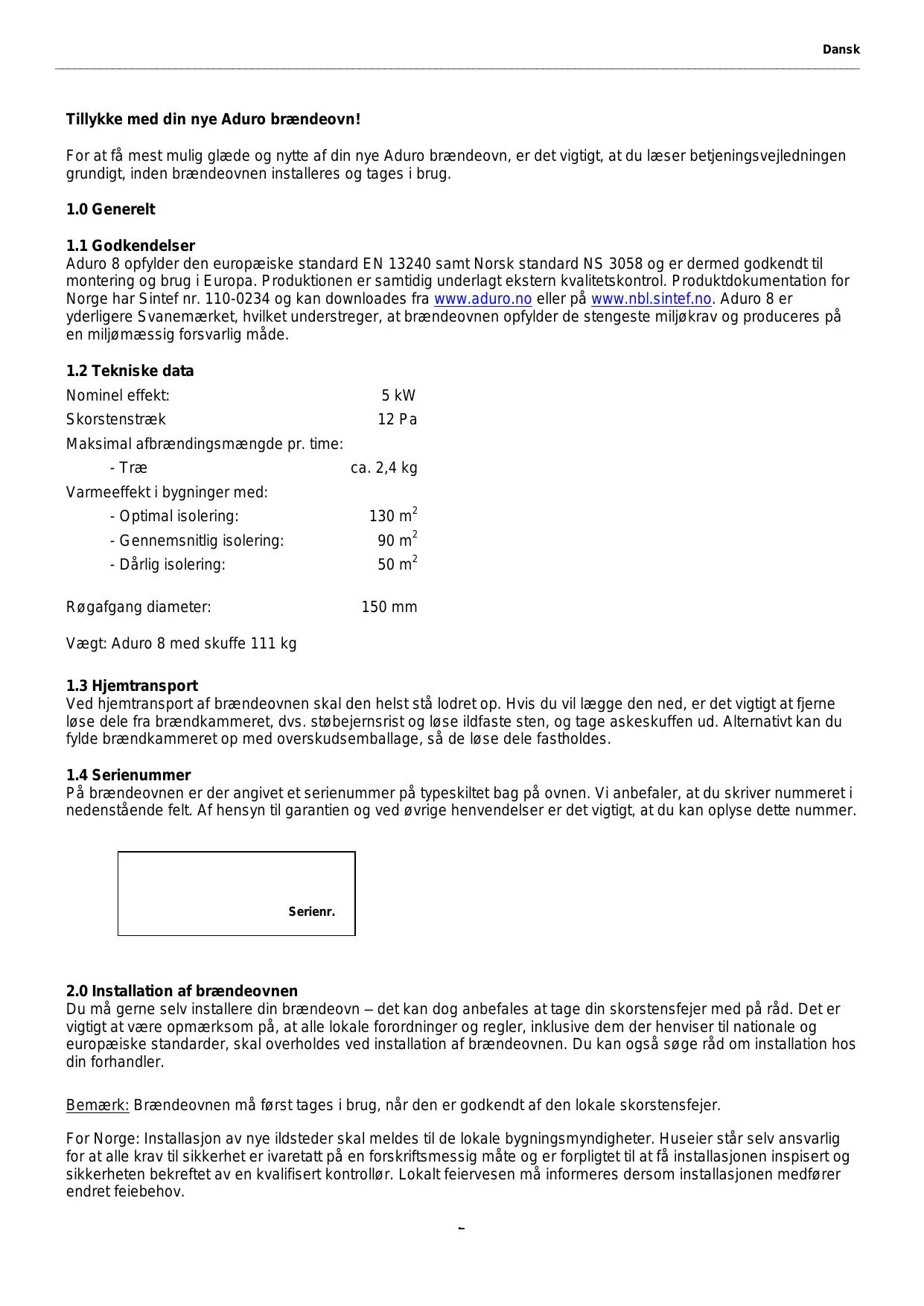

Tillykke med din nye Aduro brændeovn!

For at fã mest mulig glæde og nytt af din nye Aduro brændeovn, er det vigtigt, at du læser betjeningsvejledningen grundigt, inden brændeovnen installereres og tages i brug.

1.0 Generelt

1.1 Godkendelser

Aduro 8 opfylder den europæiske standard EN 13240 samt Norsk standard NS 3058 og er dermed godkendt til montering og brug i Europa. Produktionen er samtidig underlagt ekstern kvalitetskontrol. Produkt Dokumentation for Norge har Sintef nr. 110-0234 og kan downloads fra www.aduro.no eller på www.nbl.sintef.no. Aduro 8 er yderligere Svanemærket, hvilket understreger, at brændeovnen opfylder de stengeste miljørkrav og produceres på en miljømæssig forsvarlig在这方面。

1.2 Tekniske data

Nominal effekt: 5 kW

Skorstenstræk 12 Pa

Maksimal afbrændingsmaengde pr. time:

• Trae ca. 2,4 kg

Varmeeffekt i bygninger med:

• Optimal isolering: 130m^2
• Gennemsnitlig isolering: 90m^2
• Dárlig isolering: 50m^2

Røgafgang diameter: 150 mm

Vægt: Aduro 8 med skuffle 111 kg

1.3 Hjemtransport

Ved hjemtransport af brændeovnen skal den helst stå lodret op. Hvis du vil lægge den ned, er det vigtigt at fjerne løse dele fra brændkammeret, dvs. stæbejernsrist og løse ildfaste sten, og tage askeskuffen ud. Alternativt kan du fylde brændkammeret op med overskudsemballage, SSE de løse dele fastholdes.

1.4 Seriennummer

På brændeovnen er der angivet et serienummer på typeskiltet bag på ovenen. Vi anbefaler, at du skriver nummeret i nedenstæende felt. Af hensyn til garantien og ved øvrige henvendelser er det vigtigt, at du kan oplyse dette nummer.

Serienr.

2.0 Installation af brændeovnen

Du违法犯罪e du brandevo n - det kan dog anbefales at tage din skorstensfejer med p a r. Det er vigtigt at vare opmaerk som , at alle lokale forordninger og regler, inklusive dem der henviser til nationale og europaeiske standarder, skal overholds ved installation af brandeovnen. Du kan ogsa soge r ad installation hos din forhandler.

Bemerk: Brændeovnen ma førstages i brug, nar den er godkendt af den lokale skorstensfejer.

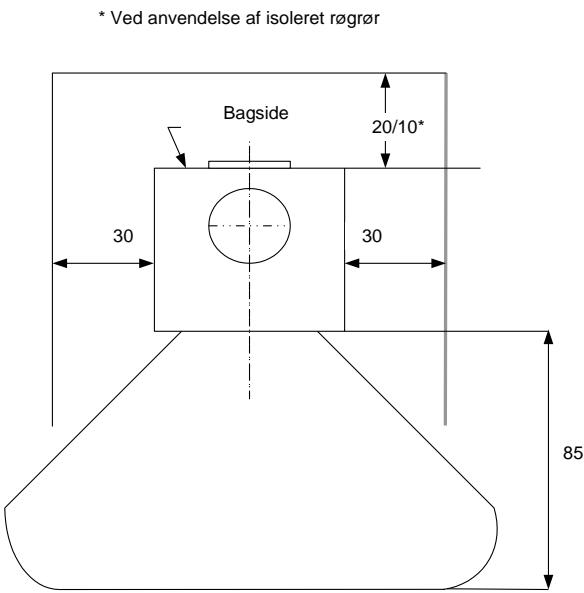

Kun nár ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Aduro 8 brændeovnen skal opstilles minst 20 cm fra brændbart materiale bagud og mindst 30 cm ved sider af ovnen. Foran ovnen må der ikke møbleres inden for en afstand på 85 cm. Hvis brændeovnen tilsluttes med et isoleret røgrør kan afstanden bagud reduceres til 10 cm. Se nedenstående illustration.

Står brændeovnen op ad en murstensvæg eller andre ikke brændbare materialer, er der ingen minimumskrav til afstand. Af hensyn til rengøringen og for den bedste udnyttelse af konvektionsluften anbefales det dog at holde cirka 5-10 cm afstand til væggen. I Norge gjeler ffolgende regler: I Norge gælder ffolgende avstande ved plassering mot forskriftsmessig brannmur/brennmursplade: minimum 10 cm bak og 10 cm til sider.

Bemerk: at brændeovnen skal installereres på et gulv med tilstrækkelig bæreevne. Hvis den eksisterende konstruktion ikke opfylder denne forudsætning, skal der foretages passende foranstaltninger (fx belastningsfordelende plade) for at opnå dette.

For at en brændeovn kan placeres på et brændbart materiale som f.eks. trægulv eller gulvtæppe, er et/DDbrændbart underlag ndvendigt. Gulpladens størrelse afhænger af brændeovnens størrelse og skal minimum dække 30 cm foran brændeovnen og 15 cm til haver side. I Norge er det ikke et krav at gulplaten skal dékke 15 cm til haver side. Vi anbefaler imidlertid, at gulplaten minimum dekker 5-10 cm til siden.

2.2 Rortilslutning

Aduro 8 er fra fabrikken monteret med røgafgang i toppen. Ønskes røgafgang bagud tages den runde plade af bagpladen øverst bag på ovenen og derefter afmonteres dækpladen, der fra fabrikken er monteret ved bagudgangen. Dækpladen monteres herefter på topafgangen indefra. Topafgangen afluttes med en pynteplade, som ligger i askeskuffen. Til Aduro brændoevne anwendes et røgrør med en diameter på 150 mm.

2.3 Tilslutting til muret skorsten

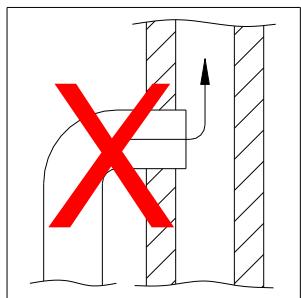

Hvis brændeovnen skal tilsluttes en muret skorsten, benyttes bagudgangen erer et buet rgrr via topafgangen. Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med pejsemørtel. Herefter placeres brændeovnen, og rgrrret sættes på plads. Der lægges en tynd pakning mellem rgrr og murbøsning for at ætne samlingerne. Rgrrret skal gå 5-10 cm ind i murbøsningen, men mA ikke gå ind og blokere for abningen i skorstenen (se illustration nedenfor).

Læs eventuelt mere om de danske regler i Bygningsreglement for småhuse udgivet af Byggestyrelsen.

Brændedeovnen kan tilsluttes til en skorsten med flere pâmonterede varmekilder.

3.0 Fyring i brændeovnen

3.1 Vigtige sikkerhedsoplysninger

• Brændeovnen bliver varm under brug, og der skal derfor advises fornøden forsigtighed.
• Opbevar aldrig let antændelige væsker som benzin i nærheden af brændeovnen og anvend aldrig let antændelige væsker til at antænde brændet i brændeovnen.
  Tom aldrig askeskuffen, nar brandeovnen er varm. Der kan ligge gloder i askeskuffen i op til 24 timer after, at ilden er gaget ud. Vent derfor med at tomme askeskuffen til du er sikker pa, at der ingen gloder er i asken.
  Lagen kal vare lukket, mens brandeovnen bruges. Kun de Forste minutter under optanding kan lagen sta pa klem.
  I tilfælde af skorstensbrand: luk alle spjeld på brændeovnen og ring til brandvæsenet.

Vi anbefaler at bruge kløvet løvtræ, der har været opbevaret mindst 1 ár udendørs under tag. Trae, der opbevares indendørs, har tendens til at blive for tørt og dermed afbrænde for hurtigt. Træet skal helst fældes om vinteren, for da er meget af fugtigheden i træet trukket ned i rødderne. For at opná optimal afbrænding må træets fugtighed ikke overstige 18%, hvilket svarer til ca. et árs opbevaring udendørs under tag. Træets fugtighed kan måles ved hjælp af en fugtmål erller ved at smøre opvaskemiddel i den eneende af træet og puste i den,anden Ende. Hvis træet er tørt nok, vil derkommen sæbebobler. Træet kløves i stykker med en diamater på ca. 10 cm og en braendelaengde på max 32 cm. Ved anwendelse af for fugttig træ reduceres ovnens virkningsgrad betydeligt og partikelemissionen øGES.

Det er forbudt at afbrænde lakeret træ, imprægneret træ, spanplader, papir og andet affald. Afbrænding af disse materialer skader[bade miljøet, brændeovnen og dit helbred.

3.3 Hvordan taender jeg op i min brændeovn?

Optændingen er meget afgorende for en hurtig og effektiv start på forbrændingen.

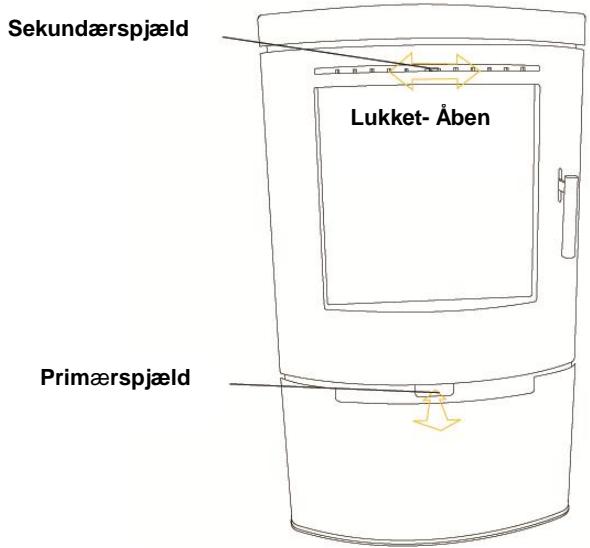

1) Åbn for opstartsspjældet/primaerspjældet nederst under lagen og sekundærluften/sekundærspjældet øverst på lagen. Primærspjældet bruges i starten til at få bålet i gang, mens sekundærluften holder bålet ved lige. Sekundærluften er øben, nær spjældet er skubbet helt til højre og lukket, nær spjældet er skubbet til venstre. For at øbne primærluften skal spjældet trækkes ud. Nedenstænde illustration viser brændeovnen set fra fronten med angivelse af spjældene.
2) Læg et kløvet stykke træ pa tværs i brændkammeret og placer to optændingsbriketter op ad træet. Tænd briketterne og læg hurtigt et nyt stykke kløvet træ tæt op af briketterne og et par små stykker træ pa tværs ovenpå. Der skal kinnekommen luft til briketterne samtidig med, at træstykkerne skal ligge tæt og "varme" hinanden.
3) Hold lagen ca. 1 cm på klem, indtil glasset er sö varmt, at du ikke længere kan røre det. Luk herefter lagen. När der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet nederst under lagen.

På www.aduro.dk/ www.aduro.no under „Aduro brændeovne“ / „Aduro peisovner“ kan du finde en film, som giver rám od optænding og fyring i brændeovnen.

Bemerk: betjeningsgrep bliver varme, nár brændeovnen bruges. Anvend derfor den medfølgende handske til betjening af ovenen.

3.4 Første optanding

De feste gange brændeovnen anvendes, kan der forekommen røg og lugtgener fra brændeovnen, hvilket er ganske normalt. Det skyldes, at den varmefaste maling hærder. Sørg derfor for tilstrækkelig udluftning i��ne periode. Det er ligeledes vigtigt at fyre forsigtigt de fsigma 2-3 gange, da brændeovnen herved kan udvide sig langsomt. Desuden bør du være opmærksom på, at ovnen under opvarming og nedkøling kan give nogle såkalde „klikkelyde“, a la narr du hælder kogende vand i en vask. Disse skyldes de store temperaturforskelle, som materialet udsættes for.

Under feste optaending, som bo r foretages med ca. 1 kg trae, er det ligeledes en god ide at lade lagen sta klem, og den ma ikke lukkes, for ovnen er kold. Dette bo r gores for at forhindre, at pakningen klistrer fast pa selve ovnen.

3.5 Hvordan fyrer jeg i min brændeovn?

Brændeovnen er beregnet for intermitterende forbrænding. Det betyder, at hvr pafyring brændes ned til gloder, fcr der genpäfyres. For at fä den bedste forbrænding skal du regulere effekten/vasmemængden med brændslet. Små stykker brænde giver kraftigere forbrænding end store stykker brænde, da overfladen er større, og der bliver frigivet mere gas. Dernæst afgør mængden af træ i brændkammeret ogå forbrændingen. Til normal brug bør du ikke lægge mere end to stykker træ ind. Hvis du ønsker en høj effekt, kan du lægge mere træ på. Den nominelle varmeydelse opnås ved at pafyre ca. 1,5 kg træ pr. time.

3.6 Sekundaerspjaeld

Sekundærspjældet øverst på lagen skal altid være Åbent, mens der fyres i brændeovnen. Med dette spjæld kan du tilpasse brændeovnen til skorstenstrækket og den varmeeffekt, som du ønsker. Mod hjre skruer du op for lufttilførslen og mod venstre skruer du ned. Brændeovnen fungerer under normale omstændigheder med dette spjæld mellem 60% og 100% Åbent. Du må aldrig lukke sá langt ned for luftspjældet, at flammerne gár ud. Der skal altid være synlige flammer for at opnæ en ren og effektiv forbrænding. For lav lufttilførsel kan.fore til)darylig forbrænding, hjoe emissioner og en)darylig virkningsgrad.

Aduro-nøgle:ienne nøgle medfolger ovnen og har til formal at lette betjeningen af sekundaerspjaeldet. Nøglen pamonteres „grebet“, sa du nemt kan justere lufttilforslen fra side til side. Nár nøglen ikke er i brug, kan den hænge på kanten i skuffen.

3.7 Primaerspjaeld

Nár du lægger nyt træ ind, skal der ábnes for

primærspjældet nederst under lagen, indtil ilden har fæt rigtig fat. For at udnytte brændslet optimalt kan du vente med at lægge nyt træ på, indtil glødelaget er SSE lille, at det er nødvendigt at abne for primærspjældet i ca. 2 min. for at fæ ild i de nye brændestykker.

For at reducere risikoen for at der kommer aske ud af ovenen, när lagen abnes for indfyring af nyt træ, er det en god ide at abne primerspjeldet nederst under lagen ca. 1 minut før lagen abnes. Dette resulterer i ogget træk gennem ovenen og reducerer risikoen for, at aske drysser ud.

Bemerk: hvis du overfyrer brændeovnen og afbrænder mere end ca. 2,5 kg træ i timen, er der risiko for, at lakken på ovenen misfarves og senere falder af. Ovnen kan senere afterlakeres, men det er ikke omfattet af producentens garanti. Ligeledes er andere skader på ovenen der skyldes overfyring ikke dækket af garantien.

3.8 Aduro-tronic

Den patentanmeldte automatik Aduro-tronic kan betjene brændeoynen for dig. Du skal säledes kun tænke på at lægge tørtræ i ovnen og aktivere automatikken. Derefter klarer Aduro-tronic resten, og du kan nyde flammerne og den effektive forbrænding.

Aduro-tronic er en mekanisk Iøsning, der virker uten tilslutning af strøm.

Bemerk: det er vigtigt altid at bruge tørtræ i rigtg størrelse for at opnå den optimale forbrænding.

3.8.1 Sādan betjenes Aduro-tronic

Ved optaending

Ved Forste optending af brændeovnen er der behov for, at den kan fà tilført maksimal mAengde primærluft for at antænde bålet. Derfor kan primærspjældet holds "tvangsæbent". Dette gres ved at trække primærspjældet helt frem og derænst sætte Aduro-nøglen i klemme (se illustration). Nár ovnen er varm, og der er skabt et glødag i bunden af brændkammeret, kan Aduro-tronic sættes i automatik position, dvs., at Aduro-nøglen fjernes.

Alternativek van du lade lagen sta pKa klem de fpreste minutter af optændingsfasen (eden nogle).

Aduro-nogle

Ved indyring

Hver gang der lægges nyt træ ind i brændeovnen, skal der tilfores primærluft i en noje afmål't mængde de første minutter. Det er dog også vigtigt, at primærluften ikke tilfores i for lang tid. Dette er nødvendigt for at sikre optimal forbrænding. Aduro-tronic sørger for at lukke primærluften i det rigtige tempo. Du aktiverer automatikken ved at trække primærspjældet ud, hver gang der lægges brænde ind. Aduro-tronic automatikken vil derefter lukke spjældet gradvist after den forprogrammerede tid.

Regulering af Aduro-tronic automatikken

Automatikken er forudindstillet, sä primaerluften lukker i lbet af de feste 5 minutter. Denne indstilling er brugt under test af brændeovnen på Teknologisk Institut med brænde i "standard" størrelse og i optimal fugttighed på 17-20%. Standard størrelse for brænde er en længde på ca. 30 cm og ca. 10 x 10 cm i tykkelse. Der er øgså anvendt en "standard" skorsten til testen. I praksis kan disse forhold ændre sig. Derfor har du mulighed for at indstille Adurotronic automatikken til lige netop dine forhold. Ønsker du, at primaerluften skal lukke lidt langsommere: (fx hvis du har lidt mindre skorstenstræk, hvis dit brænde er lidt større, eller hvis du ønsker lange intervaller imellem indfyringerne) Juster skruen på frontsiden af styringsbeslaget med enlittle skruetraekker, sä lukningen sker langsommere. Hvis skruen drejes til hjre forlænges lukketiden og mod venstre afkortes lukketiden.

3.9 Ventilation/friskluftilforsel

For at brændeovnen virker optimalt, skal der tilfores luft til forbrændingen. Derfor skal der kinne komme tilstrækkeligt med luft ind i rummet, hvor brændeovnen stared. Tætte huse, kraftige emhætter og ventilationsanlæg kan skabe undertryk omkring brændeovnen, hvilket giver røggener og dãrlig forbrænding. I disse tilfælde vil det�� nɒdvendigt at ábne et vindue for at tilfo re luft til forbrændingen og udigne undertrykket. Alternativt kan du anbringe en luftrist i det rum, hvor brændeovnen stared.

4.0 Skorstenen

Data til beregning af skorsten:

	Træ
Røgtemperatur mål't ved [24°C]	307
Skorstenstræk ved prøvningeffekt[mbar]/[Pa]	0,12/12
Røggasmasseflow [g/s]	3,8

Den optimale forbrænding opnæs ved et konstant skorstenstræk på 0,10 til 0,14 mbar mål t i røgret over ovenen. Der er mange faktorer, der påvirker skorstenstrækket, blandt andet temperaturen utenfor, vindstyrke og omkringliggende bygninger. Kan der ikke etableres et tilstrækkeligt naturligt skorstenstræk, kan du montere en røgsuger på skorstenen. Er skorstenstrækket for højt, kan der monteres et spjæld til regulering af skorstenstrækket. Kontakt den lokale skorstensfejer for nærmere rådgivning herom.

4.1 Dårligt træk i skorstenen

Hvis skorstenen er for lav, utæt eller mangelfuldt isoleret, kan der opstå problemer med skorstenstrækket (lad skorstensfejeren vurdere det). Trækket skal��e ca. 0,10 - 0,14 mbar for at give en tilfredsstellende forbrænding og forbindre røgudslip.

Hvis skorstensfejeren vurderer, at trækket er i ordin, og du stadig har problemer med optændingen, kan du prøve at forlændge optændingsfasen/bruge flere tynde optændingspinde, SSE skorstenen varmes godt igennem. Skorstenen trækker Forst optimalt, när den er varm. Optændingsfasen kan forlændes ved at bruge masser af optændingspinde samt 1-2 optændingsblokke. När der er dannet glodelag, fyldes 2-3 stykker tørt, klvet brænde på.

5.0 Vedligeholdelse af brandeovnen

Pakninger

Med tiden bliver pakningerne slidte og bør derfor afterses. Er de utætte, bør de skiftes.

Glas

Vadt rae kan give sodpletter pa ruden. De fjernes dog let med en fugtg klud, som du dypper i kold aske fra ovenen og gnider pa det tilsodede glas. Der findes ogsa rengringsmidler, der er specielt egnet til at fjerne sod fra ruden.

Brændkammeret

De gule plader i brændkammeret slides naturligt og bør udskiftes, när derkommen revner på mere end en halv centimeter. Pladernes holdbarhed afhænger af, hvor meget og hvor kraftigt ovnen bliver brugt. Du kan selv udskifte pladerne, som fås i færdige sæt. Du kan øgså kobe hele plader, SSE du selv kan kopiere de slidte plader. Spørg din forhandler.

Aske

Tom askskuffen inden den bliver helt fyldt. Lad altid et askelag blive i bunden af ovenen, da det isolerer brændkammeret og gør det nemmere at tænde op.

Rengoring af brandeovnen

Ovnens overflade er malet med en varmebestandig Senotherm® maling, der holder sig pænest, hvis den blot støvuges med et lille mundstykke med blnde børster eller støves af med en tør blød klud. Brug ikke sprit aller andre oplosningsmidler, da dette vil fjerne malingen.

Brændeovnens indre og røgrør kan rengøres gennem lagen og eventuelt gennem renseåbning i røgrøret. Den øverste ildfaste sten (røglederpladen) kan fjernes, hvorved der er fri adgang til toppen af brændeovnen og røgrøret. Røgrøret kan øgså fjernes fra ovenen og renses på den måde. Rengøring af brændeovnens indre og røgrør bør foretages ärligt eller hvis nødvendigt oftere i relation til, hvor ofte brændeovnen benyttes. Dette arbejde kan øgså bestilles ved skorstensfejeren.

Reparation af overfladen

Fárdu en ridse i ellr bliver overfladen pà din brændeovn slidt ned, kan den let afterbehandles/opfriske med den originale Senotherm® lak pà spraydase. Den fãs i bâde sort og grâ hos din lokale forhandler.

Bemark: al vedligeholdelse af brændeovnen bør kun ske, nr den er kold.

Reservedele og uautoriseret ændring

Der mä kun anvendes originale reservedele til brændeovnen. Forhandleren kan vare behjælpelig med rådgivning og salg af reservedele. Enhver uauthoriseret ændring af brændeovnen er forbudt, da brændeovnen derved ikke længere opfylder de godkendte specifikationer.

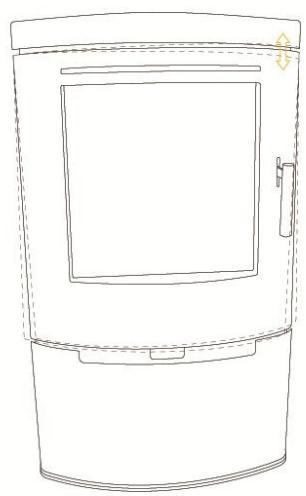

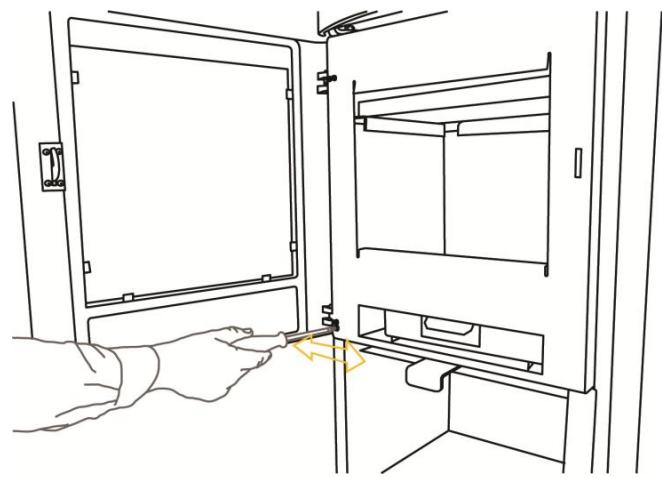

6.0 Justering af Iagen

7.0 Tilbehør

Til Aduro ovnene tilbydes et bredt sortiment af tilbehør:

Pejsesæt
- Brændekurve i filt og laeder
- Brændespande
Pejsegitter
- Briketakasse og askespand
Gulvplader i glas og stal
Rgrr

8.0 Reklamationsret og garanti

I henhold til købeloven gælder reklamationsretten i to ár fra købsdato af brændeovnen. Købskvittering med dato gælder som bevis. Reklamationsretten dækker ikke skader forårsaget af forkert installation og brug af brændeovnen. Reklamationsretten omfatter ligeledes ikke løsdele og sliddele (ildfaste sten, glas, pakninger, skinner, støbejernsrist og greb), da de slides ved almindelig brug. Disse dele kan købes som reservedele.

8.1 Online garantiregistering (gratis)

Aduro giver dig mulighed for at udvide ovenstaende garanti pa din brændeovn fra to til fem ár. Du skal blot gà ind pa vores hjemmeside www.aduro.dk/ www.aduro.no og registriere din nye ovn i vores garantidatabase. Garantien traeder i kraft, sāfremt du udfylder samtlige datafelter. Tidsfristen for registraring af din brændeovn er en maned fra kɒb af ovenen.

9.0 Sporgsmal og svar

Har du brug for yderligere informationer, kan du lese meget mere pa www.aduro.dk / www.aduro.no.

God fornjelse!
