BRUGSANVISNING 30-061 Biltema

Fremstillet af kraftig stålplade med reduktionsgear og dobbeltspær.

Kapaciteten angiver trækkraften.

• Maks. trækevne: 900 kg.
- Flytbart håndsving til to forskellige udvekslinger: 4,1:1 eller 9,8:1.
- Udstyret med 7,6 m x 50 mm vævet nylonbånd og galvaniseret krog.
• Brudgrænse (nylonbånd): 1500 kg.

OBS! Læs omhyggeligt denne manual igen- nem før montering og brug.

adVarsel!

Slip aldrig håndtaget, hvis spillet er belastet og spærren er ulåst.

Håndtaget vil i det tilfælde snurre ukontrolleret og kan derved forvolde skade.

generelt

• Spillet monteres med M10 bolte og låsemøtrikker.
• Kontroller, at spillets underlag er stærkt nok til selv den maksimale trækkapacitet.
• Den maksimale trækkapacitet er beregnet med en omgang wire eller bånd på spiltromlen. Jo mere wire eller bånd der er på tromlen, desto mindre må spillet belastes.
• Fabrikanten anbefaler ∅ 6 mm galvaniseret wire (6 x 19 tråde) eller 50 mm vævet nylonbånd med brudgrænse 1500 kg.
• Ved anvendelse af wire skal der være 4–6 omgange tilbage på tromlen, så der er tilstrækkelig modstandskraft.
• Rul aldrig wiren eller båndet helt ud under brugen.
• Hold hele tiden wiren eller båndet spændt og ret ind mod tromlen.
• På spil med friktionskoblingsspærre skal den altid være koblet til ved indtrækning.

• Alle bevægelige dele, som tandhjul, spærrehjul og håndsvingsdele, skal holdes rene og smøres med fedt for at opnå en sikker funktion og lang levetid.
• Delene er behandlet, så de kan tåle saltvand m.m. Alligevel bør man sørge for at holde spillet rent for ætsende emner.
• Brug ikke wire eller bänd, der er beskadi- get.
• Hold hænderne væk fra bevægelige dele under brug.

adVarsel!

• Brug af spil kan afstedkomme store kraftudløsninger og dermed også stor sikkerhedsrisiko. Spillet bør derfor kun benyttes af personer, som ved, hvordan det fungerer, og forstår at håndtere det.
• Spillet må IKKE bruges til at løfte mennesker.
  • Gå ALDRIG ind under hængende last.

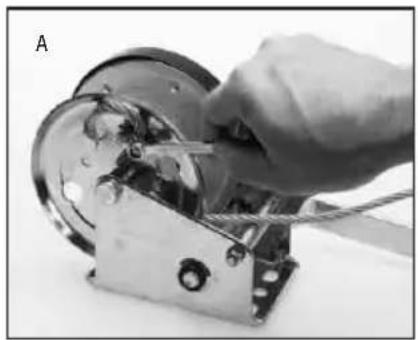

• Led wiren fra tromlen gennem den udfasede hul, og fastgør vha. vedlagte wirelås. (Billede a.)
• Stræk wiren ud, og begynd at trække den ind på tromlen. (Billede b.)
• OBS! Rul aldrig wiren helt ud, mens den er belastet.
• Ved anvendelse af wire skal der altid være 4–6 omgange tilbage på tromlen, så der er tilstrækkelig modstandskraft.

INSTRUKTION FOR FASTSÆTNING AF BÅND PÅ SPILTROMLEN

• Demonter beskyttelseskappen ved at løsne begge skruer. (Billede c.)
• Monter båndet ved tromlen vha. pindbolt og låsemøtrikker. (Billede d/e.)
• Genmonter beskyttelseskappen, og gør fast med de to skruer. (Billede f.)
• Stræk båndet ud, og begynd at trække den ind på tromlen.
• OBS! Rul aldrig båndet helt ud, mens den er belastet.
• Lad altid nogle omgange af båndet være tilbage på tromlen.

Spillet er udstyret med 2 forskellige udvekslinger

Udveksling 9,8:1, när håndtaget monteres på A-akslen.

Udveksling 4,1:1, när håndtaget monteres på B-akslen.
