BRUGSANVISNING 30-070 Biltema

1. Bolt
2. Skive
3. Avstandsstykke
4. Fjær
5. Sveivehåndtak
6. Bremseskive

Før du vinsjer Kontroller vinsjen og båndets tilstand. Bruk ikke vinsjen om båndet er slitt eller frynset. Kontroller at bremsen virker ved å vinsje gjenstanden et par centimeter og deretter låse vinsjen.

• Brug af spil kan afstedkomme store kraftudløsninger og dermed også stor sikkerhedsrisiko. Spillet bør derfor kun benyttes af personer, som ved, hvordan det fungerer, og forstår at håndtere det.
• Bådtrailere uden ruller til bådens køl og skrogets side er bygget til at køres ned i vandet, hvorefter båden kan glide ud af traileren. Hvis traileren ikke er langt nok under vandet, kan båden ridses og spillet beskadiges.
• Spillet må ikke bruges til at løfte mennesker.
  • Gå aldrig ind under hængende last.
• Efterlad aldrig spillet ubevogtet med last.
• Maksimal belastning er beregnet med ét lag bånd på tromlen. Jo mere fyldt tromlen er, desto mindre må spillet belastes.

MONTERING

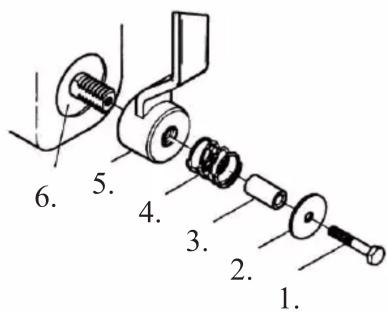

Sæt håndtaget fast

1. Bolt
2. Skive
3. Afstandsstykke
4. Fjeder
5. Håndsving
6. Bremseskive

1. Skru håndsvinget på spillets aksel med gevind. Vær omhyggelig med at skrue håndsvinget ind, så det ligger mod bremseskiven (6).
2. Sæt skiven (2), afstandsstykket (3) og fjederen (4) på bolten (1) som i figuren, og skru bolten i hullet i akselen. Spænd omhyggeligt.

MONTER SPILLET

Inden du bruger spillet

Kontrollér spillet og båndets tilstand. Anvend ikke spillet, hvis båndet er slidt eller revnet. Kontrollér, at bremsen fungerer ved at trække genstanden et par cm med spillet og derefter låse det. Drej håndtaget med uret for at rulle båndet ind. For at låse spillet skal du slippe håndtaget langsomt. Drej håndtaget mod uret for at rulle båndet ud. For at løsne spillet skal du dreje med uret til det klikker mindst to gange og derefter langsomt slippe håndtaget.

Træk ind med spillet

Træk ud med spillet

VIGTIGT NÅR DU BRUGER SPILLET

• Hold hænderne borte fra båndet og bevægelige dele, når du bruger spillet. Stå aldrig ved siden af båndet, og forsøg aldrig at styre båndet med hænderne.
• Hvis du mister grebet om håndsvinget, når du bruger spillet, forhindrer bremsen, at håndtaget drejer hurtigt baglæns. OBS! Spillet er dog ikke låst, før håndtaget er drejet med uret, så det har klikket mindst to gange.
• Hvis båndet ikke rulles ud, når du drejer håndtaget mod uret, skal du standse med det samme. Når du bruger spillet, skal der være en belastning på det. Ellers rulles båndet ikke ud. Hvis du alligevel fortsætter, risikerer du at skrue håndtaget af og løsne bremsen, som da ophører med at fungere.
• Bremsemekanismen kan blive meget varm, hvis spillet anvendes i længere tid. Undgå i så fald at røre ved den.
• Rul aldrig båndet helt ud. Ved anvendelse bør der være 4-5 omgange tilbage på tromlen. Ellers risikerer båndet at glide af spillet.
• Hold hele tiden båndet spændt og lige ind mod tromlen.

VEDLIGEHOLDELSE

• Tandhjulstænderne skal være rene og indsmurte i fedt. Aksler, bøsninger, spærrehjul og spærrekroge skal være rene og olierede.
  OBS! Bremseskiverne må ikke smøres; hverken med fedt eller olie.
• Bremseskiverne kan kontrolleres ved at skrue låget over bremsemekanismen af. Skiverne skal udskiftes, hvis de virker beskadigede, revnede eller er blevet tyndere end 1,5 mm.
• Kontrollér regelmæssigt, at spillet klikker, som det skal, när bändet rulles ind. Kontrollér også, at det ikke klikker, när bändet rulles ud.
