BRUGSANVISNING NA-148VB5WNR PANASONIC

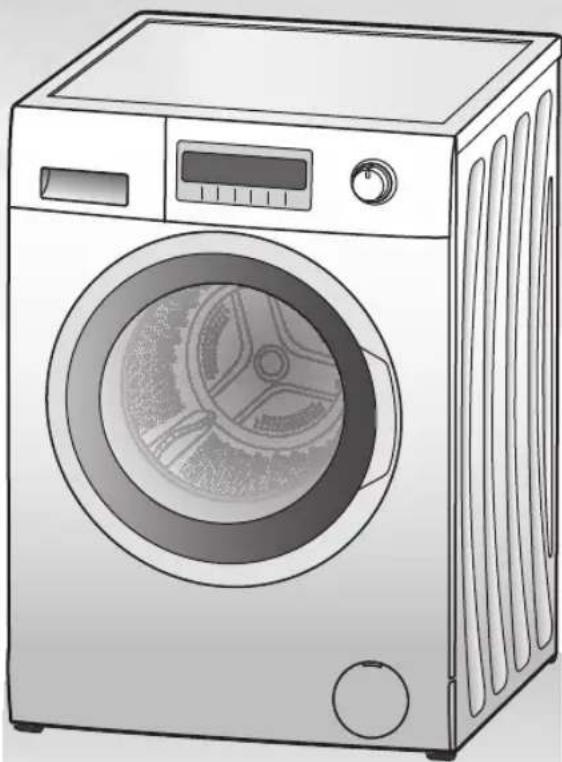

Brug af vaskemaskinen og installationsvejledning

Vaskemaskine

(Til brug i hjemmet)

Modelnummer

NA - 148VB5

NA - 128VB5

NA - 147VB5

NA - 127VB5

NA - 147VC5

NA - 127VC5

Sikkerhedsforholdsregler 04

Vaskevejledning 18

Valgfrie funktioner 28

Vedligeholdelse 29

Fejlfinding 33

Installationsvejledning 37

Tak fordi du købte denne vaskemaskine.

• For optimal ydelse og sikkerhed, bedes du læse disse instruktioner omhyggeligt.
• Før du tilslutter, betjener eller justerer denne vaskemaskine, bedes du læse instruktionerne grundigt. Gem denne vejledning til fremtidig brug.

DK

Tænk på miljøet

Bortskaffelse af emballagen

Det indpakningsmateriale, vi anvender for at beskytte maskinen mod skader under transport, er helt genanvendeligt. For oplysninger om genanvendelse skal du kontakte dine lokale myndigheder.

Bortskafning af elektrisk og elektronisk udstyr

Oplysninger til brugerne om afhændelse af elektriske apparater og elektronisk udstyr (private husholdninger)

Når produkter og/eller medfølgende dokumenter indeholder dette symbol, betyder det, at elektriske apparater og elektronisk udstyr ikke må blandes sammen med det almindelige husholdningsaffald.

For at sikre en korrekt behandling, indsamling og genbrug, skal du aflevere disse produkter på dertil indrettede indsamlingssteder, hvor de vil blive modtaget uden ekstra omkostninger. I nogle lande er der også mulighed for, at du kan indlevere dine produkter hos den lokale forhandler, hvis du køber et nyt og tilsvarende produkt.

Hvis du afhænder dette produkt på korrekt vis, vil det være med til at spare på de værdifulde naturlige råstoffer og forhindre eventuelle negative påvirkninger på folkesundheden og miljøet, hvilket ellers kunne blive følgerne af en forkert håndtering af affaldet. Kontakt de lokale myndigheder for at få yderligere oplysninger om, hvor du kan finde det nærmeste indsamlingssted.

I visse lande vil en forkert afhændelse af affaldet medføre en bødestraf i henhold til de gældende bestemmelser på området.

Oplysninger om afhændelse i lande uden for EU

Dette symbol er kun gyldigt i EU.

Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din forhandler angående den korrekte bortskaffelsesmetode.

Overhold den maksimale - vasketøjsmængde for hvert program.

Vaskemaskinen justerer automatisk - driftstiden for hvert program afhængigt af vasketøjsmængden.

Du behøver kun forvask, hvis dit - vasketøj er meget snavset.

Bruger du 60 °C Cotton (60 °C bomuld)-programmet i stedet for 90 °C Cotton (90 °C bomuld)-programmet sparer du energi, og det fjerner almindelige pletter.

For let snavset vasketøj, vil brugen af - 20°C Wash (20°C Vaske)-programmet i stedet for 40 °C Quick (40 °C Kvikvask)-programmet spare mere energi.

Vaskemiddelmængde

Brug den korrekte mængde vaskemiddel - baseret på instruktionerne på vaskemiddelpakken og hårdheden af det lokale vand.

Justér mængden af vaskemiddel - afhængigt af hvor beskidt dit vasketøj er.

Ved brug af en tørretumbler

For at spare energi skal du vælge den korrekte centrifugeringshastighed i henhold til instruktionerne for din tørretumbler.

Dette produkt opfylder forskrifterne 2006/95/EC og 2004/108/EC.

2 - Læs før brug

Læs før brug

Tænk på miljøet. 2

SIKKERHEDSFORHOLDSREGLER .. 4

Tjek din vaskemaskine ..... 1 1

Din vaskemaskine....1 1

Tilbehør 1 1

Inden du starter med at vaske....12

Kontrol før brug 12

Inden brug første gang ..... 1 2

Klargøring af vasketøjet 12

Sådan påfyldes vaskemiddel og

andre kemikalier 13

Skuffe til vaskemiddel 13

Skuffe til blødgøringsmiddel ..... 1 5

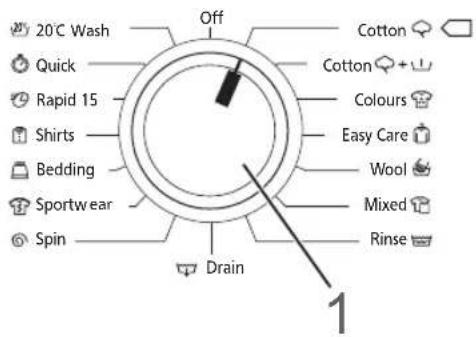

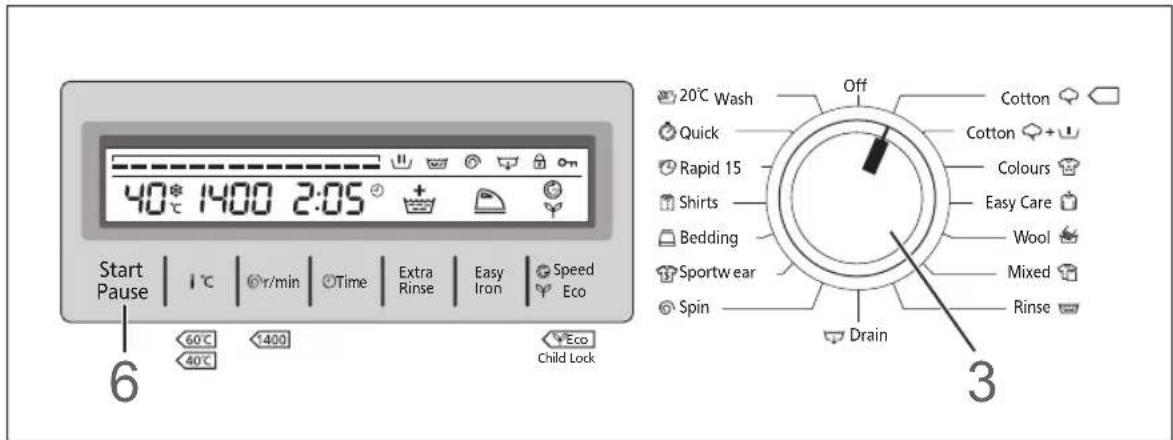

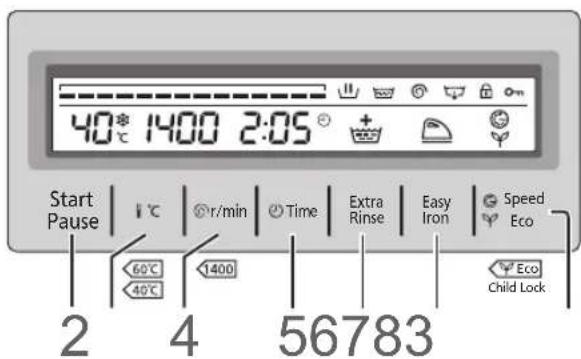

Brug af knapperne og vælgerne . . 16

Knapper og vælger .....16

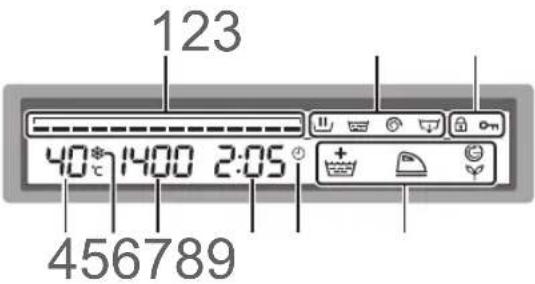

Display 17

Indstilling af brummeren 19

Ændring af indstillinger .....19

Valg af program 20

Oplysninger om programmer.....24

Finvask 26

Fyldning af uldvasketøj 26

Vask af tæpper og sengetæpper .. 27

Bedding (Tæpper)-program ..... 2 7

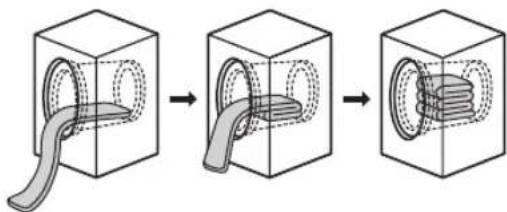

Placering af sengetøj i tromlen .....27

Valgfrie funktioner ..... 2 8

Extra Rinse (Ekstra skyl)....28

Speed/Eco (Hurtig/∅ko) 28

Child Lock (Børnelås)....28

Timer-funktion 28

Easy Iron (Stryg-let) 28

Vedligeholdelse

Vedligeholdelse 29

Rengøring af vaskemaskinens yderside....29

Rengøring af vaskemaskinens lågetætning og vindue....29

Rengøring af afløbsfilteret. . . . . . . . . 2 9

Rengøring af tromlen 30

Rengøring af sæbeskuffen ..... 3 0

Rengøring af vandtilførselsfilteret . . . . 3 1

Forhindre vandtilførelsesslangen i at fryse til. 32

Fejlfinding

Kontrolliste for fejl 33

Fejlmeddelelser 36

Installationsvejledning

Valg af det rigtige sted. . . . . . . . 37

Flytning af vaskemaskinen ..... 3 7

Valg af det rigtige sted for vaskemaskinen 37

Installering af en indbygget maskine. . 3 7

Flytning af vaskemaskinen ..... 3 8

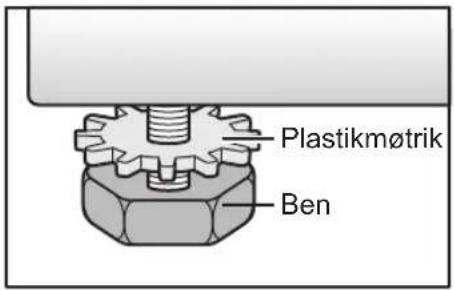

Sæt vaskemaskinen i vater. . . . . . . . 3 9

Tilslutning af slanger og

strømforsyning. 40

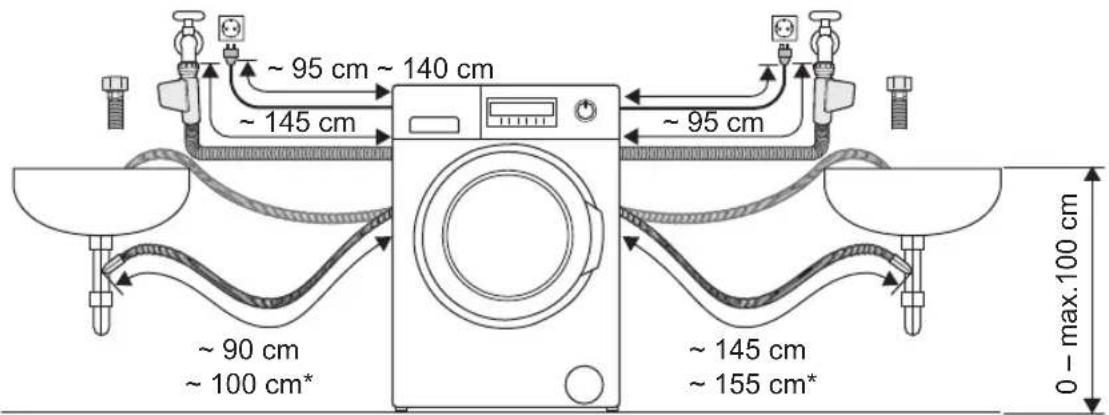

Slange- og kabellængder .....4 0

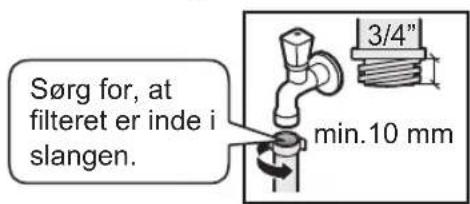

Vandtilførselsslange 40

Afløbsslange 41

Tilslutning til strømkilden. 4 2

Læs og følg disse sikkerhedsforholdsregler.

ADVARSEL

Dette beskriver ting, som eventuelt kan medføre død eller alvorlige kvæstelser.

Generelt brug

Dette apparat kan anvendes af børn i - alderen 8 år og opefter, og personer med reducerede fysiske, sansemæssige eller mentale evner, eller manglende erfaring og viden, hvis de holdes under opsyn eller har modtaget instruktion vedrørende anvendelsen af apparatet på en sikker måde og forstår de indeholdte risici.

Børn må ikke lege med apparatet.

Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

Du må IKKE placere en taburet eller stol i - nærheden af maskinen.

Børn vil kunne nå kontrolpanelet eller klatre op på eller ind i vaskemaskinen.

SIKKERHEDSFORHOLDSREGLER

Hvis du ikke skal bruge vaskemaskinen - i et stykke tid, som fx når du tager på ferie, skal du slukke for vandtilførslen til vaskemaskinen. Dette er isæt vigtigt, hvis der ikke er noget afløb i nærheden af vaskemaskinen.

Hvis vandtilførslen lades være åben, kan der opbygges et vandtryk, som kan medføre lækage.

Undlad at installere vaskemaskinen på et -sted der er fugtigt eller udsat for vejr og vind.

Hvis du gør det, kan det medføre elektrisk stød, brand, funktionsfejl eller ødelæggelse af maskinen.

Hæld ikke vand direkte på nogen af - vaskemaskinens dele.

Det kan forårsage en kortslutning eller give elektrisk stød.

Hold brændende objekter som fx stearinlys - eller cigaretteer væk fra vaskemaskinen. De kan forårsage brand eller skader.

Hold brændbare substanser langt væk fra - maskinen – for eksempel petroleum, benzin, benzen, fortynder og alkohol, eller tøj der indeholder disse.

De kan medføre eksplosion eller brand.

Læs før brug - 5

ADVARSEL

Strømkilde og kabel

Træk strømkablet ud när du rengør - vaskemaskinen.

Brug IKKE nogen stikadapter eller - forlængerledning. Der er mulighed for overophedning, som kan forårsage en brand. Brug en ledig stikkontakt normeret til mellem AC 220 V og 240 V. Hvis du ikke er sikker, så kontakt en kvalificeret elektriker.

Rør IKKE ved strømkablet eller stikket med - våde hænder. Det kan medføre elektrisk stød.

SIKKERHEDSFORHOLDSREGLER

Træk IKKE i strømkablet, men hold i stikket - for at frakoble vaskemaskinen.

Ellers er der mulighed for beskadigelse af strømkablet, der kan føre til elektrisk stød eller brand.

For at forhindre personskader

Vaskemaskinen bør installeres - af fabrikantens forhandler eller serviceværksted.

Hvis installation, prøvekørsel og kontrol af vaskemaskinen ikke foretages ifølge installationsmetoden i denne vejledning, vil producenten ikke være ansvarlig for eventuelle ulykker eller skader.

Undlad at adskille, reparere eller modificere - vaskemaskinen.

Der kan opstå fejlfunktion på vaskemaskinen og medføre brand eller personskader. Hvis der behøves reparationer, skal du kontakte dit lokale kundeservicecenter.

Du må IKKE røre vasketøjet inde i tromlen, - før den står helt stille.

Ellers kan det lede til personskader. Hold børn væk fra vaskemaskinen.

Læs før brug - 7

! FORSIGTIG

Dette beskriver ting, som eventuelt kan medføre personskader eller skader på ejendele.

Generelt brug

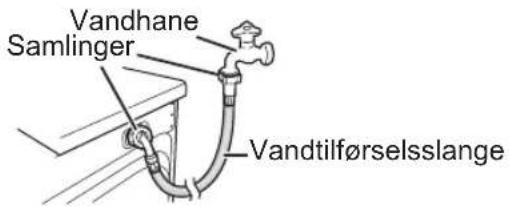

Før brug bør du tænde for vandhanen og - kontrollere slangen og forbindelser for eventuelle lækager.

Forkerte forbindelser kan forårsage lækager.

De nye slanger, som følger med - vaskemaskinen, skal anvendes, og de gamle slanger bør ikke bruges igen.

Denne vaskemaskine er kun egnet til - vask af tekstiler, der er mærket som maskinvaskbare.

Tilslut IKKE til varmtvandsforsyningen. - Denne vaskemaskine fungerer KUN med koldt vand.

Brug IKKE pesticider, hårspray eller - deodorant til vaskemaskinen.

SIKKERHEDSFORHOLDSREGLER

Undlad at placere andre elektriske - apparater i nærheden af vaskemaskinen – fx et tv, en radio eller batterioplader.

Undlad at putte for meget vasketøj eller - vaskemiddel ind i vaskemaskinen. Det kan give vaskemaskinen maskinproblemer.

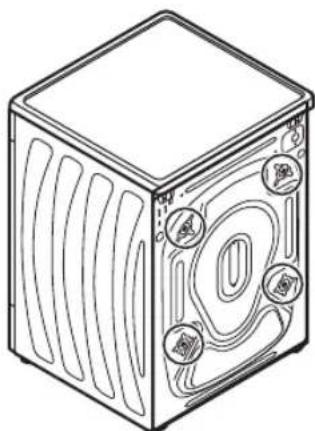

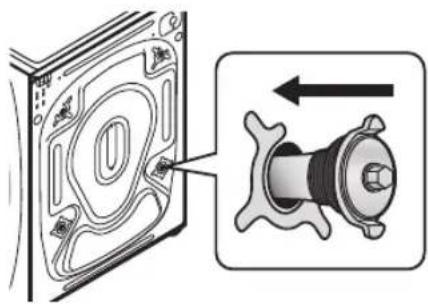

FJERN ankerboltene, inden vaskemaskinen - installeres, vha. en skruenøgle eller tilsvarende værktøj. Ankerboltene anvendes ved transport af vaskemaskinen. Hvis ankerboltene ikke fjernes, vil vaskemaskinen vibrere kraftigt under brug.

For at forhindre personskader

Klatr IKKE op på vaskemaskinen. - Du kan komme til skade eller beskadige vaskemaskinen.

Når lågen åbnes og lukkes, skal du sørge - for at holde fingrene væk fra lågens hængsel.

Du må IKKE stikke din hånd (eller din -ubeskyttede fod) ind under vaskemaskinen när den er i brug.

Læs før brug - 9

! FORSIGTIG

Tjek alt vasketøj og fjern alle genstande - som søm, stifter, mønter, clips, metaltråde, osv.

De kan forårsage skade på andet vasketøj eller vaskemaskinen.

Undlad at vaske, skylle eller centrifugere - vandtætte lagener eller regntøj.

Dette kan medføre vibration eller fejlfunktion af vaskemaskinen under centrifugering, hvilket kan medføre personskader, skader på vaskemaskinen eller skader pga. vandlækage.

Vær påpasselig ved udtømning af varmt - vand eller vaskemiddel fra tromlen.

Pas på at dit vasketøj ikke kommer i - klemme i lågen, när du lukker den. Det kan medføre vandlækage eller skade vasketøjet.

Tjek din vaskemaskine

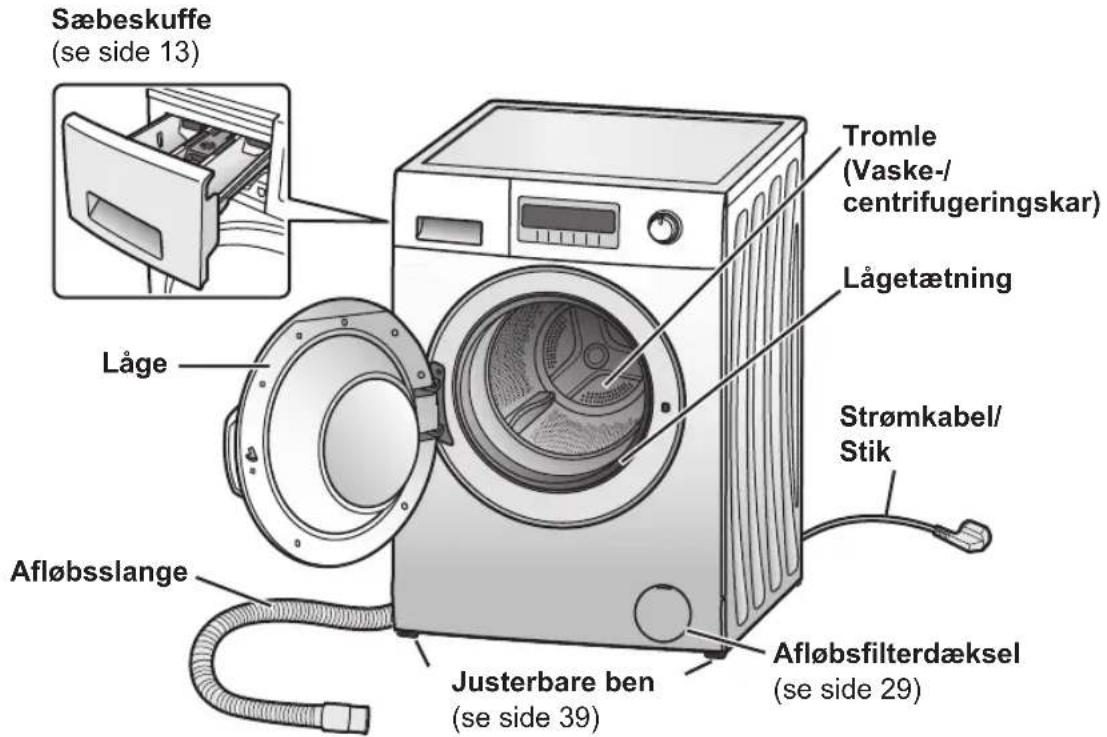

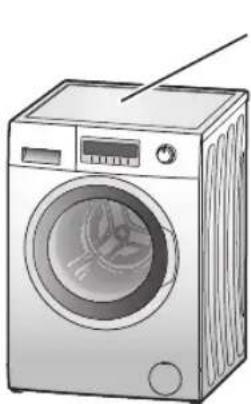

Din vaskemaskine

Forsigtig

Strømkablet må IKKE bøjes, när vaskemaskinen er i drift.

Tilbehør

Sørg for, at alt tilbehør følger med vaskemaskinen.

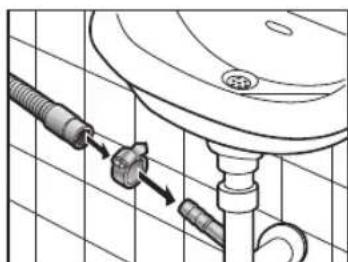

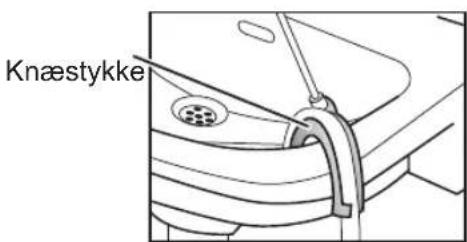

Knæstykke (se side 41)

Til fastgørelse af afløbsslangen

Niveauplade til flydende vaskemiddel (se side 14)

Dækknappe (x4) (se side 38-39)

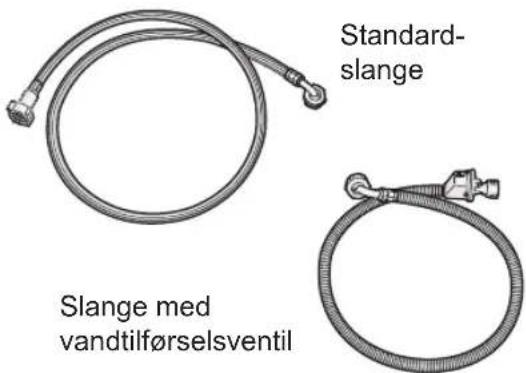

Vandtilførselsslange (se side 40)

Én af disse slanger leveres med vaskemaskinen.

Læs før brug - 11

Inden du starter med at vaske

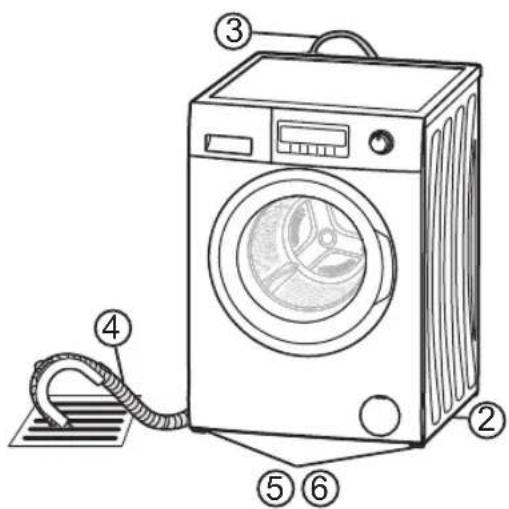

Kontrol før brug

Før du begynder at anvende vaskemaskinen den første gang, eller efter en langvarig periode uden drift, bør du udføre følgende procedurer:

Sørg for, at afløbsslangen løber ud i 4. et afløb.

For flere detaljer, se side 41.

Inden brug første gang

Vælg 40 °C Cotton (Bomuld)-programmet første gang vaskemaskinen køres, så den kører UDEN vaskemiddel eller tøj for at skylle eventuelt snavs eller fugt ud.

Bemærk

Der kan være vanddråber eller kondensvand i vaskemaskinen pga. fabrikskontrol før afsending. Dette er ikke en funktionsfejl.

Klargøring af vasketøjet

Opdeling af vasketøj

Ved at læse vaskemærkerne på hvert - klædningsstykke kan du dele dit vasketøj op i forskellige vaske.

Sortér vasketøjet efter farve, stoftype - og hvor beskidt det er. Dette hjælper dig med at vælge det korrekte program og temperatur for hver vask.

Tøj som ikke er farvefast, bør vaskes - separat. Vask denim for sig selv.

BH'er med metalbøjler, strømpebukser, -tøj med blonder samt små tøjstykker bør altid vaskes i et vaskenet for at beskytte tøjet og vaskemaskinen mod beskadigelse.

12 - Læs før brug

Forsigtig

Vask IKKE vandafvisende tøj.

Dette kan medføre vibration eller fejlfunktion af vaskemaskinen under centrifugering, hvilket kan medføre personskader, skader på vaskemaskinen eller skader pga. vandlækage.

Behandling af pletter

Påfør en passende pletfjerner på pletter. Vasketøj med snavs og solide pletter bør vaskes let i hånden først.

Kontrol af tøj

Kontrollér, at ingen af lommerne på - tøjet indeholder genstande, der kan beskadige dit tøj eller vaskemaskinen.

Stram løse snore på vasketøjet til og - luk lynlåse. Vend tøj med lynlåse eller hævet stof om på vrangen. Eller kan tøjet blive skadet.

Fjern eventuelle hår, dyrepels, sand og - andre materialer med en børste inden vask.

Bemærk

Vask ikke tøj med store mængder vegetabilsk olie eller kosmetisk olie (aromaolier osv.) på. Hvis du gør det, kan det muligvis medføre opsvulmning af lågetætningen, hvorved vandet kan flyde over og medføre funktionsfejl.

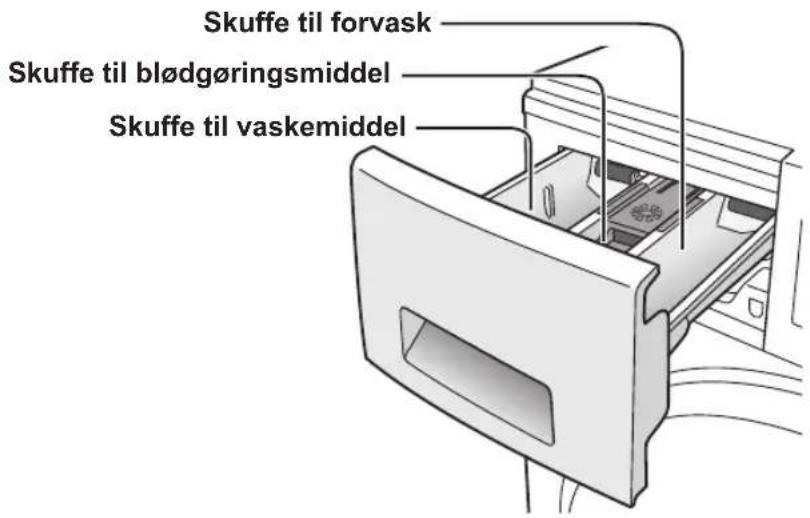

Sådan påfyldes vaskemiddel og andre kemikalier

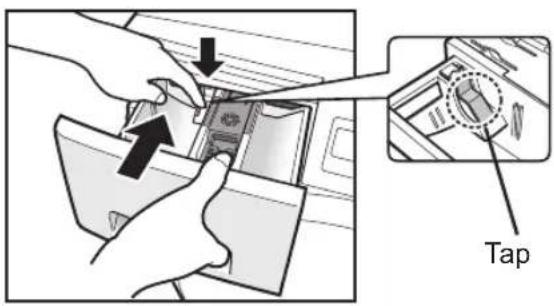

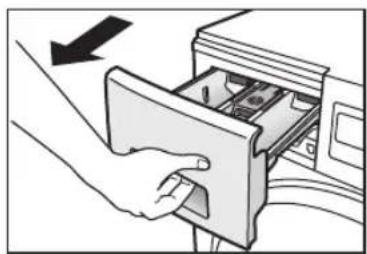

Træk sæbeskuffen ud og påfyld vaskemiddel eller skyllemiddel i det korrekte rum. Læs instruktionerne på emballagen angående den passende mængde.

Forsigtig

Brug IKKE vaskemaskinen, när sæbeskuffen er taget ud.

Dette kan medføre vandlækage.

Skuffe til vaskemiddel

Følgende vaske- og tilsætningsmidler kan føjes til denne skuffe:

Vaskemiddel -

Blødgøringsmiddel -

Pletrens -

Tromlerengøringsmiddel eller - blegemidde

Hvis du bruger flere kemikalier i denne skuffe til vask, så tilføj dem i følgende rækkefølge:

1. Vaskemiddel

2. Blødgøringsmiddel

3. Pletrens

Vaskemiddel

Brug kun vaskemidler, der anbefales for fuldt automatiserede vaskemaskiner.

Anvend lavtskummende vaskemidler.

Forsigtig

Hvis anvisningerne på pakken angiver, at vaskemiddel bør placeres i tromlen, må det IKKE anbringes i sæbeskuffen.

Disse rengøringsmidler flyder ikke let og forbliver i sæbeskuffen.

Fyld ikke for meget vaskemiddel på. Hvis du gør det, kan det medføre, at vaskemidlet blokerer vandforsyningen, får vandet til at flyde over foran i sæbeskuffen og medfører funktionsfejl.

Brug IKKE flydende vaskemiddel - med forvaskfunktionen. Det kan flyde væk under forvasken.

Hæld flydende vaskemiddel i inden - du starter vaskemaskinen.

Læs før brug - 13

Sådan påfyldes vaskemiddel og andre kemikalier


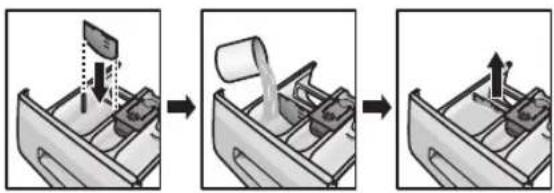

Placer niveaupladen til flydende vaskemiddel (inkluderet i tilbehøret) i skuffen til vaskemiddel og brug den som et mærke til indstilling af mængden af flydende vaskemiddel. Sørg for at fjerne pladen inden du kører programmet.

Bemærk

Lader du niveaupladen til flydende vaskemiddel være i sæbeskuffen, mens programmet kører, kan det resultere i vandlækage eller forringet vaske- og centrifugeringsevne.

For uldvaskeprogrammet skal du bruge mildt flydende vaskemiddel.

Pulvervaskemiddel2.

Vaskemidlet kommer kun ned i tromlen, när vandet strømmer gennem sæbeskuffen. Så hvis du glemmer at påfylde vaskemiddel, kan du køre Drain (Udpumpning)-programmet.

Derefter kan du påfylde vaskemiddel og starte programmet igen.

For at forhindre at pulvervaskemidlet forbliver i skuffen, skal du:

Tørre skuffen indvendigt med en klud. - Sørg for, at pulveret ikke klumper, når - du påfylder det, da dette kan lede til en blokering.

Mængden af vaskemiddel

Mængden af vaskemiddel, du skal bruge, afhænger af følgende faktorer:

Hvor snavset dit vasketøj er -

Mængden af vasketøj -

Vandets hårdhedsgrad -

Mængden af skum afhænger af mængden og typen af vaskemidlet, hvor snavset tøjet er, og vandets hårdhed og temperatur.

Blødgøringsmiddel

Hvis du bor i et område med hårdt vand, anbefaler vi brugen af et blødgøringsmiddel. For yderligere oplysninger om vandets hårdhedsgrad, skal du kontakte din lokale vandforsyning. Brug af et blødgøringsmiddel kan medvirke til at reducere mængden af vaskemiddel, der kræves for hver vask og hjælpe med at forhindre dannelsen af kalkaflejringer, der kan beskadige vaskemaskinen.

14 - Læs før brug

Sådan påfyldes vaskemiddel og andre kemikalier

Skuffe til blødgøringsmiddel

Følgende tilsætningsmidler kan føjes til denne skuffe:

Blødgøringsmiddel -

Vaskestivelse -

Blødgøringsmiddel

Påfyld skyllemiddel inden du starter vasken for at forhindre statisk elektricitet. Det vil automatisk blive tilføjet i den sidste skyllecyklus.

Fortynd koncentrerede skyllemidler inden du påfylder dem. Du kan kun fylde op til 125 ml i skuffen, for at det ikke flyder over.

Ufortyndet blødgø- ringsmiddel

Vask ubrugt skyllemiddel af med lidt vand eller en fugtig klud, när programmet er færdigt. Hvis det sidder fast i skuffen, skal du trække skuffen ud og rengøre den. (Se side 30-31.)

Bemærk

Følg anvisningerne på skyllemiddelemballagen angående de passende mængder. Hvis der påfyldes for meget skyllemiddel, forbliver det muligvis tilbage i sæbeskuffen.

Vaskestivelse

For at bruge stivelse skal du blot fylde det i skyllemiddelrummet. Det tilføjes automatisk til tøjet som en del af den sidste skyllecyklus. Sørg for, at du ikke fylder over MAX-niveauet i rummet.

Hvis det er svært at hælde, kan du fortynde stivelsen med en lille smule vand instead, før du hælder den i.

Bemærk

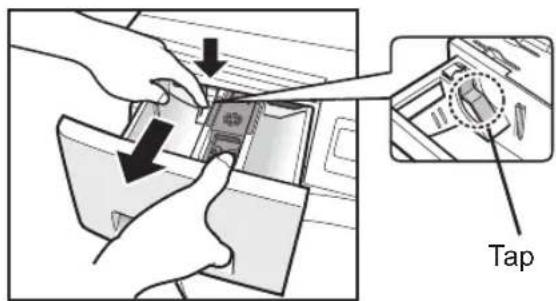

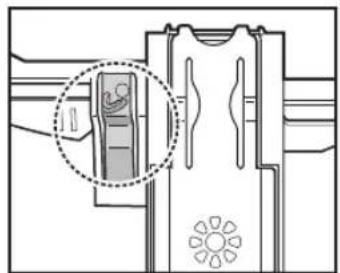

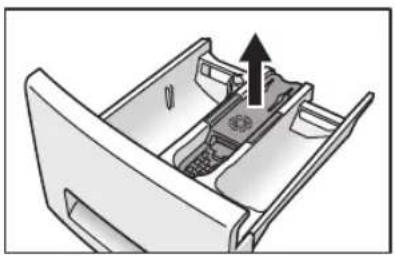

Efter brug af stivelse skal sæbeskuffen rengøres, især skyllemiddellåget (se side 30-31). Derefter skal du køre et Rapid 15 (Kvik 15)-program UDEN vaskemiddel for atfjerne eventuelle stivelsesrester i tromlen.

Skuffe til forvask

Vaskemiddel til forvask

Hver gang du anvender Cotton (Prewash) [Bomuld (forvask)]-programmet (♀+⊥), skal du altid hælde vaskemiddel til forvask i dette rum.

Brug af knapperne og vælgerne

Model NA-148VB5

Brug denne til at vælge det bedste program til dit vasketøj. (Se side 20.)

Start-/Pauseknap2.

Tryk på denne knap for at starte vaskeprogrammet eller sætte det på pause.

Temperaturknap3.

Til at vælge vandtemperaturer fra kold til 90 °C. (90 °C kan kun vælges sammen med Cotton (Bomuld)- og Cotton (Prewash) [Bomuld (forvask)]-programmer.) Du kan vælge varmere temperaturer for hvidvask, bomuld eller snavset vasketøj.

Spin speed 4.

(Centrifugeringshastighed)-knap ©

Til valg af centrifugeringshastigheden for det program, du har valgt.

Den maksimale centrifugeringshastighed for modellerne er som følger:

148VB5, 147VB5 og 147VC5: -

1400 r/min

128VB5, 127VB5 og 127VC5: -

1200 r/min

Time (Tid)-knap 5.

For at vælge, hvornår dit program skal starte. (Se side 28.)

Extra Rinse (Ekstra skyl)-6.

Tryk på denne knap for at vælge Extra Rinse (Ekstra skyl)-funktionen. (Se side 28.)

7. Easy Iron (Stryg-let)-knap

Tryk på denne knap for at vælge Easy Iron (Stryg-let)-funktionen. (Se side 28.)

-Tryk på denne knap for at vælge Speed/Eco (Hurtig/∅ko)-funktionen. (Se side 28.)

-Tryk og hold på denne knap i 5 sekunder for at indstille børnelåsen. Betjeningsknapperne låses. Udfør den samme betjening for at oplåse børnelåsen. (Se side 28.)

16 - Læs før brug

Brug af knapperne og vælgerne

Display

Model NA-148VB5

Tidsbjælkeindikator1.

Antallet af viste bjælker forøges med tiden.

Proces2.

Denne indikator viser den aktuelle - proces i programmet. Processen består af vask 📊, skyl 🌐g centrifugering Ⓗ.

- Mises kun, när Drain (Udpumpning)-programmet kører.

Indikatoren slukker, när vasken er - færdig.

Lås3.

vises, hvis døren er låst.

- O _π vises, hvis børnelåsen er aktiveret. (Se side 28.)

4. Temperatur

5. Kold indstilling

Denne indikator vises, när du aktiverer kold indstillingen.

6. Centrifugeringshastighed

7. Resterende tid

Fortæller dig omtrent hvor lang tid der går, før programmer er færdigt. For eksempel betyder '2:05' 2 timer og 5 minutter.

8. Tid

Denne indikator vises, hvis den tid, hvor vasken skal starte, er forudindstillet.

9. Valgfrie funktioner

Disse indikatorer vises, når deres respektive funktioner er blevet programmeret. De funktioner, der vises her, er Extra Rinse (Ekstra skyl) 🌐, Easy Iron (Stryg-let) 🏠, Eco (∅ko) ⚡ og Speed (Hurtig)-funktionerne ©

Sådan oplåses lägen

Lågen låses automatisk, när der kører et program, og 🔒-symbolet vises, mens lågen er låst. Lågen klikker normalt, när den låses eller oplåses.

Bemærk

Hvis lågen er låst, og du slukker for vaskemaskinen – eller der er en strømafbrydelse – låses lågen op efter 1 eller 2 minutter.

Tryk på Start/Pauseknappen for at oplåse lågen under afvikling af et program.

I følgende tilfælde kan lågen ikke låses op, selvom funktionerne sættes på pause.

-Under centrifugering

Når vandniveauet er over et bestemt niveau

Bemærk

Hvis du ønsker at låse lågen op, skal du indstille programvælgeren til Off (Sluk) og derefter vælge et program (f.eks. Cotton (Bomuld)).

Forsigtig

Hvis du er nødt til at lukke lågen op undervejs i et program, skal du passe på, at du ikke oversvømmer gulvet med vandet fra tromlen.

Vand og sæbeskum kan komme ud af lågen og lågens åbning. Du kan få brug for et håndklæde for at tørre vandet op.

Læs før brug - 17

Vask

Vaskeindstillinger
Model NA-148VB5

Åbn lågen og læg vasketøjet ind i 1. tromlen.

For nærmere oplysninger om forberedelse og sortering af vasketøj, se side 12 og 20.

Forsigtig

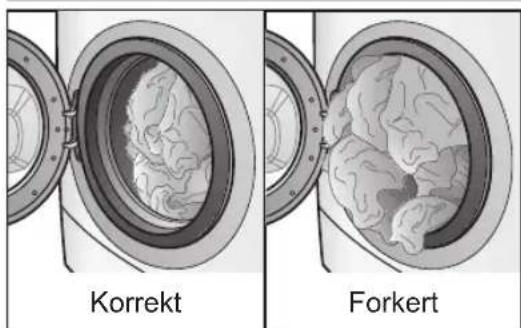

Sørg for at placere vasketøjet inde i tromlen, så det ikke kommer i klemme i lågen.

Hvis du ikke gør dette, kan det - muligvis beskadige lågetætningen og medføre funktionsfejl.

Overbelast ikke tromlen. - Dette kan forårsage kraftige vibrationer eller skade på vaskemaskinen.

Bemærk

Når du fylder en stor mængde vasketøj i maskinen, skal du sørg for at fordele vasketøjet jævnt i hele tromlen.

Luk lågen.2.

Drej programvælgeren i en hvilken 3. som helst retning for at tænde for vaskemaskinen og vælge et program.

Der vises en vasketid.

For flere oplysninger om hvert program, se side 24-25.

20°C Wash (20°C vaske)-program

Dette program giver den samme rengøringsstyrke med 20°C vask ved lav temperatur som en vask ved 40 °C (undtagen for fedtet snavs).

Spin (Centrifugering)-program

Spin (Centrifugering)-program starter med udtømning af vand, uanset om der er vand i tromlen eller ej. Når vandet er tømt ud til et forudindstillet niveau, starter centrifugeringen.

Vælg valgfrie funktioner.4.

For flere detaljer om tilgængelige funktioner og indstillinger for hvert program, se side 24-25.

Påfyld vaskemiddel i sæbeskuffen.5.

(Se side 13-15.)

Tryk på startknappen.6.

Maskinen starter med at indtage vand efter udtømning.

18 - Vaskevejledning

Bemærk

Når du starter vaskemaskinen, - blinker displayet for at vise, hvilken funktion der er i gang.

Vaskemaskinen tømmer først - eventuelt vand ud, inden noget program startes.

Brummeren lyder, og "END" blinker i displayet, når programmet er færdigt, og lågen låses øjeblikkeligt op.

Forsigtig

Pas på at du ikke brænder dig, när du håndterer tøj eller rører inde i tromlen efter en vask med meget varmt vand.

Bemærk

Hvis vaskemidlet ikke er helt fjernet - fra vasketøjet ved det normale program, kan du bruge funktionen Extra Rinse (Ekstra skyl).

Hvis der fyldes meget i maskinen, - kan vasketøjet klæbe til indersiden af tromlen. Dette er normalt.

Lad vaskemaskinens läge stå åben - så tromlen kan tørre, efter du har taget vasketøjet ud.

Tag vasketøjet ud af maskinen og ret - formen ud om nødvendigt. Lad ikke tøjet ligge for længe i tromlen efter programmet er færdigt – farverne kan muligvis løbe ud.

Påkrævet tid

Tider afhænger af de programmer og temperaturindstillinger, der er blevet valgt.

Faktiske tider kan variere lidt fra de - viste.

Den viste tid omfatter tid for vandet at - fylde op og løbe ud, og dermed varierer tiden afhængigt af vandtrykket, afløb og mængden af vasketøj.

Hvis tøjet i tromlen skal afbalanceres, vil -tiden blive forlænget.

Indstilling af brummeren

For at tænde eller slukke for brummeren, der lyder, når programmet er færdigt, skal du følge disse instruktioner.

Tryk og hold samtidigt på knapperne for temperatur og tid i mindst 3 sekunder.

Brummerindstillingen er slået fra, när der har lydt et bip.

Brummerindstillingen er slået til, när der har lydt to bip.

Ændring af indstillinger

Efter vask er startet, kan programmet, temperaturen, centrifugeringshastigheden, den forudindstillede tid, Extra Rinse (Ekstra skyl)-, Easy Iron (Stryg-let)- og Speed/Eco (Hurtig/∅ko)-funktionen ikke ændres.

For at ændre programmet, temperaturen, centrifugeringshastigheden, den forudindstillede tid, Extra Rinse (Ekstra skyl)-, Easy Iron (Stryg-let)- og Speed/Eco (Hurtig/∅ko)-funktionens indstillinger, skal du slukke for vaskemaskinen og tænde igen.

Valg af program

Program Beskrivelse			148VB5128VB5Maks.fyldning	147VB5127VB5147VC5127VC5Maks.fyldning
	Cotton(Bomuld)	Til daglig vask af bomuld, linned og bomuldsblanding.	8 kg7 kg
	Cotton(Prewash)[Bomuld(forvask)]	Cotton (Bomuld)-programmet med forvask er til meget snavset vasketøj	8 kg7 kg
	Colours (Kulørt)	Farvebeskyttende vask af bomuldstøj eller bomuldsblandinger.	4 kg3,5 kg
	Easy Care(Strygelet)	Blid mod bomuld, linned og kunstige materialer.	4 kg3,5 kg
	Wool (Uld)	Blid vask af hånd- og maskinvaskbar uld, silke og tøj af bomuldsblanding.	2 kg2 kg
	Mixed (Blandet)	Til vasketøj med blandede stoffer, for eksempel bomuld, linned og syntetiske fibre.	3,5 kg3,5 kg
	Rinse (Skyl)	Skyller vasket vasketøj.	8 kg	7 kg
	Drain(Udpumpning)	Tømmer vand ud fra tromlen.	—	—
	Spin(Centrifugering)	Centrifugerer vandet ud af vasket vasketøjet.	8 kg7 kg
	Sportswear(Sportstøj)	Til syntetisk sportstøj. 3 kg3 kg
	Bedding(Tæpper)	Til vask af større enheder, for eksempel sengetæpper.	3 kg3 kg
	Shirts (Skjorter)	Vask til krave og manchetsnavs på skjorte. Forhindrer krølning.	2 kg2 kg
	Rapid 15(Kvik 15)	Vasker nogle få lettere snavsede tøjstykker i 15 minutter.	2 kg2 kg
	Quick(Kvikvask)	Hurtig vask til lettere snavset bomulds- og linnedblandinger.	4 kg3,5 kg
	20°C Wash(20°C vask)	∅konomi program til let snavset bomuld og linnedblandinger.	4 kg3,5 kg

20 - Vaskevejledning

2) Det her viste strøm- og vandforbrug samt tid kan afvige pga. variationer i vandtryk, hårdhedsgrad og temperatur, rumtemperatur, vasketøjsmængde og type, spændingsudsving og valg af yderligere funktioner.

3) For produktblad i overensstemmelse med EU regulativ 1061/2010, venligst se information på http://www.panasonic.dk

Vaskevejledning - 21

2) Det her viste strøm- og vandforbrug samt tid kan afvige pga. variationer i vandtryk, hårdhedsgrad og temperatur, rumtemperatur, vasketøjsmængde og type, spændingsudsving og valg af yderligere funktioner.

3) For produktblad i overensstemmelse med EU regulativ 1061/2010, venligst se information på http://www.panasonic.dk

22 - Vaskevejledning

2) Det her viste strøm- og vandforbrug samt tid kan afvige pga. variationer i vandtryk, hårdhedsgrad og temperatur, rumtemperatur, vasketøjsmængde og type, spændingsudsving og valg af yderligere funktioner.

3) For produktblad i overensstemmelse med EU regulativ 1061/2010, venligst se information på http://www.panasonic.dk

Vaskevejledning - 23

Oplysninger om programmer

Program		Indstilles automatisk
		Temperatur	Antal skylninger	Centrifugeringsomdrejninger (r/min)		Omtrentlig
				128VB5 127VB5 127VC5	148VB5 147VB5 147VC5	148VB5 128VB5
	Cotton (Bomuld)	40 °C	2	1200	1400	2:05
	Cotton (Prewash) [Bomuld (forvask)]	40 °C	2	1200	1400	2:23
	Colours (Kulørt)	40 °C	2	1200	1400	1:45
	Easy Care (Strygelet)	40 °C	2	800	800	1:25
	Wool (Uld)	30 °C	3	600	600	0:40
	Mixed (Blandet)	30 °C	2	800	800	1:25
	Rinse (Skyl)	Kold	3	1200	1400	0:36
[TSYA]	Drain (Udpumpning)	—	—	—	—	0:03
	Spin (Centrifugering)	—	—	1200	1400	0:15
[HST4]	Sportswear (Sportstøj)	40 °C	2	1200	1400	1:45
	Bedding (Tæpper)	30 °C	3	800	800	1:10
	Shirts (Skjorter)	40 °C	2	600	600	1:25
	Rapid 15 (Kvik 15)	30 °C	1	800	800	0:15
	Quick (Kvikvask)	40 °C	2	1200	1400	1:08
	20°C Wash (20°C vask)	20 °C	2	1200	1400	1:40

24 - Vaskevejledning

Oplysninger om programmer

tilles manuelt Valgfrie funktioner
			Temperatur	Centrifugeringsomdrejninger		Extra Rinse (Ekstra skyl) 1)	Easy Iron (Stryg- let)	Speed/ Eco (Hurtig/ ∅ko) 1)
	147VB5 127VB5	147VC5 127VC5		128VB5 127VB5 127VC5	148VB5 147VB5 147VC5
	2:05	2:05	Kold - 90 °C	0 - 1200	0 - 1400	√	√	√
	2:23	2:23	Kold - 90 °C	0 - 1200	0 - 1400	√	√	√
	1:45	1:45	Kold - 40 °C	0 - 1200	0 - 1400	√	√	√
	1:25	1:25	Kold - 60 °C	0 - 800	0 - 800	√	√	√
	0:40	0:40	Kold - 40 °C	0 - 600	0 - 600	√	—	—
	1:25	1:25	Kold - 30 °C	0 - 800	0 - 800	√	√	—
	0:36	0:36	Kold	0 - 1200	0 - 1400	—	√	—
	0:03	0:03	—	—	—	—	—	—
	0:15	0:15	—	400 - 1200	400 - 1400	—	√	—
	1:45	1:45	Kold - 40 °C	0 - 1200	0 - 1400	√	√	√
	1:10	1:10	Kold - 40 °C	0 - 800	0 - 800	√	√	√
	1:25	1:25	Kold - 60 °C	0 - 600	0 - 600	√	√	√
	0:15	0:15	Kold - 30 °C	0 - 800	0 - 800	—	√	—
	1:08	1:08	Kold - 60 °C	0 - 1200	0 - 1400	√	√	—
	1:40	1:40	Kold - 20 °C	0 - 1200	0 - 1400	√	√	—

1) Du kan ikke vælge funktionerne Extra Rinse (Ekstra skyl) og Speed/Eco (Hurtig/∅ko) samtidigt.

Vaskevejledning - 25

Finvask

Wool (Uld)-program

Tromlen drejer blidt i uldprogrammet.

For detaljer om vaskeinstrukser, se side 18-19.

Fyldning af uldvasketøj

Wool (Uld)-program: 2 kg eller mindre

Anslåede vægte

Uld-sweater: 400 g

Læg vasketøj i tromlen

Læg dem i en bunke, oven på hinanden.

Vaskemidler

Til uldvask skal du bruge mildt flydende - vaskemiddel. Andre vaskemidler kan skade vasketøjet.

Du er muligvis nødt til at anvende - funktionen Extra Rinse (Ekstra skyl) til Wool (uld)-programmet for at fjerne overskydende vaskemiddel fra tøjet. (Se side 28.)

Tips til hvordan sart tøj hænges til tørre

Hæng hvidt eller lyst tøj, uld og nylon - væk fra direkte varme og sollys.

Efter vask, glat krøller og folder ud af -uld- og nylontøj, sådan at de opnår deres normale form, inden de hænges til tørre i skyggen. Dette sparer også tid til strygning.

Hæng tøjstykker af uld til tørre uden - folder og krøller, eller spred dem ud for at tørre.

Brug en bøjle til skjorter, bluser og - bukser.

Du kan vikle et håndklæde rundt om bøjlen, sådan at den passer til skulderbredden på dit tøj, og tøjet derfor genfinder formen, när det tørrer.

Hvis tøjet kryber i vask

Stræk tøjet ud til dets oprindelige størrelse på et strygebræt. Brug knappenåle til holde størrelsen og formen. Brug så et strygejern til at dampe tøjet, og lad det derefter tørre.

26 - Vaskevejledning

Vask af tæpper og sengetæpper

Bedding (Tæpper)-program

For detaljer om vaskeinstrukser, se side 18-19.

Sørg for, at der på vaskemærkatet på -hvert tøjstykke, der skal vaskes, enten vises vask- eller vask i hånden-symbolet

Vask kun ét tæppe ad gangen. -

Vaskbare

100 % syntetiske fibretæpper – op til 3 k - g

100 % bomuldstæpper – op til 1,5 kg (til enkeltseng)

Lagener -

Sengetæpper -

Underlag (100 % syntetiske fibre) -

Ikke vaskbare

100 % uldtæpper -

Langhårede tæpper -

Varmetæpper (inklusive betræk) -

Placering af sengetøj i tromlen

1. Fold tæpper eller sengetæpper sammen til en fjerdedel af deres oprindelige størrelse.

1. Læg tæppet eller sengetæppet ind i tromlen.

Fold det, mens du lægger det i tromlen.

Begge tæppets ender skal vende ind mod tromlen.

Forsigtig

Undlad at rulle tæppet eller sengetæppet sammen som en bold eller folde det tilfældigt.

Dette kan forårsage kraftige vibrationer og skade vasketøjet eller vaskemaskinen.

Bemærk

Undlad at bruge tæppenet. De forhindrer vasketøjet i at blive skyllet ordentligt.

Vaskevejledning - 27

Valgfrie funktioner

Extra Rinse (Ekstra skyl)

Skyl vasketøjet mere grundigt med en ekstra skylningsproces.

Speed/Eco (Hurtig/∅ko)

Funktion	Beskrivelse
Normal Wash (Normal vask)	Normalt vaskeprogram
Speed (Hurtig)[7w0w]	Vasketider vil være kortere end ved de normale programmer, velegnet til let snavset vasketøj.
Eco (∅ko)[IMAGE]	Vasken bruger mindre energi.

Child Lock (Børnelås)

Når Child Lock (Børnelås) er aktiveret, låses kontrollerne. Dette forhindrer børn i at ændre vaskeindstillingerne eller lege med vaskemaskinen.

Aktivering/deaktivering af børnesikring Tænd for vaskemaskinen.1.

Tryk og hold på knappen Speed/Eco 2. (Hurtig/∅ko) i mindst 5 sekunder.

Symbolet O _n vises for at indikere, at børnelåsen er aktiveret.

For at deaktivere, skal du holde 3. Speed (Hurtig)/Eco (∅ko)-knappen nede igen i 5 sekunder (ignorér de tre bip der høres og hold Speed (Hurtig)/ Eco (∅ko)-knappen nede, indtil den deaktiveres).

Timer-funktion

Du kan bruge timeren til at indstille vaskemaskinen til at starte med alt fra 1 til 24 timers forsinkelse.

Bemærk

Brug IKKE rengøringsmiddel, der ikke opløses grundigt, med den forudindstillede funktion, da vaskemidlet kan klumpe sammen inden vasken påbegyndes, og ikke flyde ud.

For at indstille en forudindstillet tid Indstil en forudindstillet tid efter du har valgt programmet og de valgfrie funktioner (se side 18).

Tryk vedvarende på Time (Tid)-1. knappen, indtil den ønskede forudindstillede tid vises.

Tryk på temperaturknappen eller 2. Extra Rinse (Ekstra skyl)-knappen for at indstille den forudindstillede tid.

Nedtællingen er ikke begyndt.

For at annullere den forudindstillede tid - Tryk på Time (Tid)-knappen.

For at ændre den forudindstillede tid - Tryk på Time (Tid)-knappen og foretag derefter indstillingen fra trin 1.

Tryk på Start-/Pauseknappen for at 3. aktivere nedtællingen.

For at annullere den forudindstillede tid - Drej programvælgeren over på 'Off' (Sluk). (Alle indstillinger bliver annulleret).

For at ændre den forudindstillede tid - Drej programvælgeren over på 'Off' (Sluk). Efter fornyet valg af program og valgfrie funktioner skal du foretage indstillingen fra trin 1 igen.

Easy Iron (Stryg-let)

Denne funktion gør strygningen nemmere ved at centrifugere vasketøjet mere forsigtigt (ved 1000 r/min eller mindre).

Tromlen roterer med mellemrum - vasketøjet i op til 5 minutter, efter vaskemaskinen er færdig.

Dette gør, at tøjet ikke krøller så meget - og hjælper med at udrede sammenfiltret vasketøj.

28 - Vaskevejledning

Rengøring af vaskemaskinens yderside

Rengør vaskemaskinen udvendigt med en blød klud og et mildt rengøringsmiddel, som fx et til køkkenrengøring eller sæbevand.

Advarsel

Sprøjt IKKE vand på - vaskemaskinen.

Brug IKKE skurepulver, -fortynder eller andre produkter der indeholder alkohol eller petroleum.

Rengøring af

vaskemaskinens

lågetætning og vindue

Efter hver vask bør du gøre følgende:

Fjern eventuelle genstande fra - lägetætningen.

Tør vinduet og tætningen af for at fjerne - fnuller og pletter.

Hvis der ophobes fnuller, kan det medføre lækager.

Rengøring af afløbsfilteret

Vi anbefaler, at afløbsfilteret rengøres hver måned. Hvis der ophobes fnuller i filteret, reduceres vandet fra bruseren.

Sluk for vaskemaskinen og træk 1. stikket ud.

Fjern afløbsfilterdækslet vha. den 2. medfølgende plade til flydende vaskemiddelniveau.

Placer en beholder foran afløbsfilteret til opsamling af det udtømte vand.

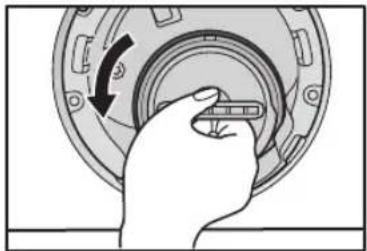

Skru forsigtigt filteret af ved at dreje 3. det mod urets retning.

Der løber muligvis vand ud. Dette er normalt.

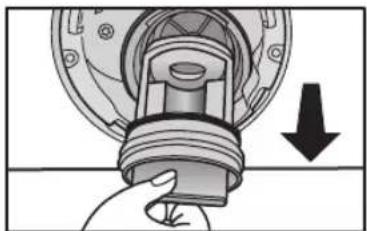

Fjern derefter afløbsfilteret.4.

Sæt afløbsfilteret og 6. afløbsfilterdækslet tilbage på plads.

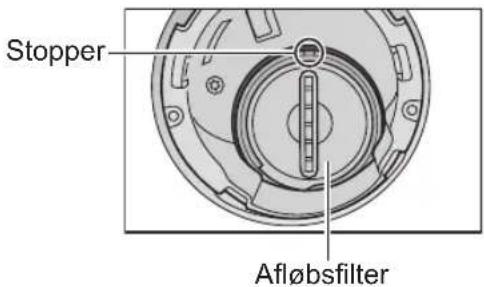

Sæt filteret tilbage på plads. Drej det derefter i urets retning indtil det rør stopperen.

Forsigtig

VÆR FORSIGTIG når du dræner varmt vand.

Vedligeholdelse - 29

Vedligeholdelse

Rengøring af tromlen

Hvis du konstant anvender koldt vand i vaskemaskinen, kan der opstå bakterier inde i tromlen, der afgiver en lugt. Du kan undgå dette ved at køre 90 °C Cotton (bomulds)-programmet en gang om måneden. (Hvis du bruger et afkalkningsmiddel, så følg producentens anvisninger.)

Forsigtig

Vira og bakterier dør ikke i en vandtemperatur på 40 °C. Patogener kan spredes via sammenblanding af tøj og dermed overføre sygdomme.

Patogener dør ved 60 °C eller højere. Det er dog unødvendigt at bruge vandtemperaturer op til 90 °C.

Bemærk

Du må IKKE lægge vasketøj eller vaskemiddel ind i vaskemaskinen, mens den rengøres.

Hvis du bruger karrengøringsmidler eller blegemiddel, skal det hældes i sæbeskuffen, inden du starter vasken. Du skal anvende omkring 30 ml. (Se side 13.)

Rengøring af sæbeskuffen

Der ophobes hurtigt vaskemiddelrester, hvis sæbeskuffen ikke rengøres regelmæssigt.

Ophobning af vaskemiddel kan muligvis udvikle mug.

Træk sæbeskuffen ud.1.

Udtag sæbeskuffen ved at trække 2. den ud mens du trykker ned på tappen som vist på figuren nedenfor.

30 - Vedligeholdelse

Træk med fingeren i tappen nær den 3. forreste del af skyllemiddellåget og træk det op for at fjerne det fra sæbeskuffen.

Vask skuffen ren for gammelt 4. vaskemiddel med vand.

Brug en klud til at rengøre vaskemaskinen.

Udskift skyllemiddellåget.5.

Indsæt sæbeskuffen mens du trykker 6. ned på tappen som vist figuren nedenfor.

Rengøring af vandtilførselsfilteret

Rengør filteret hvis vand ikke strømmer korrekt ind.

Sluk for hanen.1.

Tænd for vaskemaskinen.2.

Vælg Cotton (Bomuld)-programmet 3. og tryk på startknappen. Vandudtømning begynder, när vaskemaskinen er startet.

Sluk vaskemaskinen efter 2 4. minutter. Vandet er nu drænet ud af vandtilførselsslangen.

Løsn vandtilførselsslangen fra 5. vaskemaskinen.

Rengør filteret, der sidder bag på 6. vaskemaskinen. Brug en lille børste, fx en tandbørste.

Hvis der til enheden medfølger en 7. slange med en vandtilførselsventil, skal du lukke for vandhanen til vaskemaskinen, frakoble slangen fra vandhanen og derefter rengøre filteret på slangen på samme måde.

Fastgør vandtilførselsslangen igen.8.

Stram plastiksamlingen.

Tænd for vandhanen og tjek for 9.

lækager.

Forhindre

vandtilførelsesslangen i at fryse til

Hvis vaskemaskinen leveres i frostvejr, skal du lade den stå i rumtemperatur i 24 timer, efter du har installeret den, før du tager den i brug. Dette sikrer, at der ikke er noget is, der blokerer vandtilførselsslangen.

Hvis din vandtilførselsslange fryser til, så gør følgende:

Læg varme håndklæder rundt 1. omkring vandtilførselsslangens samlinger.

Fyld to eller tre liter varmt vand ind i 2. tromlen.

Kør Drain (Udpumpning)-3.

programmet. (Se side 18.)

32 - Vedligeholdelse

Kontrolliste for fejl

Problem Årsag
Vaskemaskine	Knapperne virker ikke.	Programmet, temperaturen, centrifugeringshastigheden, - den forudindstillede tid, Extra Rinse (Ekstra skyl)-, Easy Iron (Stryg-let)- eller Speed/Eco (Hurtig/∅ko)-funktionens indstillinger kan ikke ændres, mens vaskemaskinen kører. Børnesikringen er muligvis aktiveret. (Se side 28.) -
	Lågen åbner ikke. Lågelåsen er muligvis aktiveret. (Se side 17.) - Vandtemperatur eller niveau kan være for høj. (Se side - 17.)
	Unormal lugt Gummidelene kan afgive lugt i starten, når du begynder at - anvende vaskemaskinen, men dette forsvinder med tiden. Du kan vaske tromlen ved at køre 90 °C-programmet. (Se side 30.)
Vask	Der løber intet vand ind i vaskemaskinen.	Vandhanen er muligvis lukket. - Vandslangen eller vandtilførselsslangen er muligvis - frosset. (Se side 32.) Der er muligvis blevet lukket for vandet til dig. - Vandtilførselsventil-filteret kan muligvis være tilstoppet. - (Se side 31.)
	Der er kun en lille vandmængde.	Hvis du har sat programmet på pause og derefter - genstarter, kan vaskemaskinen muligvis tømme noget vand ud. Du må IKKE hælde vand ind gennem lågen.
	Vandet stiger i løbet af vasken.	Dette er normalt: der tilføres automatisk vand efterhånden - som niveauet synker. Med større mængder vasketøj indtages der muligvis vand gentagne gange.
Skyl/Centrifugér	Der løber intet vand ind i vaskemaskinen under skylning.	Inden skylning centrifugerer vaskemaskinen for at fjerne det resterende vand fra vasken. Der fyldes op med vand herefter.
	Skylning begynder, inden centrifugeringen er færdig.	Hvis der er overskud af skum efter vask, tømmes vandet muligvis ud, og genopfyldes for at vaske det væk. Dette kaldes skumdetektering.
	Under centrifugeringen stopper tromlen og roterer flere gange.	Dette er normalt. Vaskemaskinen har registreret en dårlig fordelt tøjmængde og prøver at rette op på det.

Fejlfinding - 33

Kontrolliste for fejl

Problem Årsag
Skyl/Centrifugering	Der er skum og vand tilbage i lågen eller lågetætningen.	Selvom der kan være skum og vand tilbage, afhængigt af -tøj og vaskemiddelmængde, har det ingen betydning for skylningens virkningsgrad.
	Centrifugeringen starter og standser konstant.	Dette er normalt. Centrifugeringen starter igen, fordi -funktionen er konstrueret til at centrifugere uden at larme.Vasketøjer vejer måske for lidt. I dette tilfælde bør du -tilføje et eller to badehåndklæder.
	Vasketøjet er stadig vådt efter endt centrifugering.	En vasketøjsfyldning, som ikke er afbalanceret, rettes ikke automatisk.Vasketøjet er muligvist for let.I så fald, tilføj et eller to -badehåndklæder.Hvis vasketøjet vikles ind i hinanden, skal du vikle det ud. -
Vaskemiddel og skum	Der er ingen eller kun lidt skum.	Skummængden kan variere afhængigt af temperatur, -vandniveau og hårdhedsgrad.Dette kan ske, hvis du putter pulvervaskemiddel direkte -ind i tromlen – du skal putte det i sæbeskuffen.Du bruger muligvis ikke nok vaskemiddel. -Du bruger muligvis et lavtskummende vaskemiddel. -Meget snavset vasketøj og store mængder vasketøj kan -reducere skummængden.
	Der er meget skum. Skummængden kan variere afhængigt af temperatur, -vandniveau og hårdhedsgrad.Du bruger muligvis for meget vaskemiddel. -Den type vaskemiddel du bruger skummer muligvis meget.
	Skyllemidlet flyder over.	Du har muligvis overskredet MAX-niveauet i sæbeskuffen.(Se side 15.)Du har muligvis spildt væsken ved at lukke sæbeskuffen for hårdt.
	Der er rester af pulvervaskemiddel tilbage efter afsluttet vask.	Dette kan ske, hvis du putter pulvervaskemiddel direkte -ind i tromlen – du skal putte det i sæbeskuffen.

Kontrolliste for fejl

Problem Årsag
Tid	Visningen af den resterende tid ændrer sig.	Den resterende tid beregnes og rettes konstant. Dette kan ændre den viste tid.
Lyde	Der er unormale lyde eller vibration.	Kontroller, at der ikke er noget metal i tromlen. -Sørg for at fjerne de ankerbolte der blev brugt under -transporten. (Se side 38.)Kontroller, at vaskemaskinen er placeret på et fladt, stabilt underlag.Hvis ingen af forslagene ovenfor afhjælper problemet, skal du kontakte dit nærmeste kundeservicecenter.
	Der høres en lyd, når vandet tømmes ud.	Dette er normalt. Lyden kommer fra betjeningen af - afløbspumpen.
	Støjen forøges under centrifugering ved høj hastighed.	Dette er normalt. Motorstøjen forøges gradvist med -centrifugeringshastigheden.
	Der afgives lyde under vask og skylning.	Dette er normalt. Lydene kommer fra pumpen, der -cirkulerer vandet til vask og skylning.(148VB5, 128VB5, 147VB5 og 127VB5)
Andet	Strømmen afbrydes, mens vaskemaskinen er i gang.	Vaskemaskinen stopper funktionen. Når strømmen -kommer tilbage, genoptager den funktionen fra det punkt,hvor den stoppede.
	En strømafbryder slår strømmen fra.	Vaskemaskinen stopper funktionen. Når afbryderen er -stillet tilbage, genoptager vaskemaskinen funktionenfra det punkt, hvor den stoppede. Men du er nødt til atfinde ud af, hvad der udløste afbryderen, og afhjælpeproblemet.
	Vandforsyningen er afbrudt.	Når vandet kommer igen, er det muligvis beskidt først. -Du er nødt til at frakoble vandtilførselsslangen ogtømme det beskidte vand ud gennem vandhanen. Huskat tilslutte vandtilførselsslangen igen før du anvendervaskemaskinen.
	Displayet er ikke klart.	Vaskemaskinen kan være placeret på et sted med stærk -belysning eller meget sollys.

Fejlfinding - 35

Fejlmeddelelser

Fejl Gør følgende
E01Lågen er åben	Sørg for, at lågen er ordentligt lukket.
E02Kan ikke tage vand ind	Kontroller for ét af de følgende problemer.Kontroller, at hanen er åben. -Kontroller, at vandrøret eller slangen ikke er frosset. -Kontroller, at vandforsyningen ikke er afbrudt. -Kontroller, at vandtilførselsventil-filteret ikke er tilstoppet. -(Se side 31.)
E03Kan ikke tømme vand ud	Kontroller afløbsslangen for ét af de følgende problemer.Den er tilstoppet. -Endestykket er dyppet ned i vand. -Den er forlænget med samlinger. -Vandet er frosset. -Rengør afløbsfilteret hvis det er tilstoppet. (Se side 29.)
E04Overløb	Kontroller for ét af de følgende problemer.Vandtilførselsventilen fungerer ikke. -Vandtilførselsventilens triac fungerer ikke. -Sluk for vaskemaskinen og træk stikket ud. Luk for vandhanen og kontakt dit lokale kundeservicecenter.

For at genoptage funktionen efter visning af en fejlmeddelelse, skal du indstille programvælgeren til Off (Sluk) og derefter vælge et program og starte funktionen.

Flytning af vaskemaskinen

Vaskemaskinen skal bæres af 2 eller flere personer.

Start med at vippe vaskemaskinen bagover. Vaskemaskinen skal bæres af to personer. En på hver side, som holder den i bunden.

Valg af det rigtige sted for vaskemaskinen

Sørg for, at der er nok plads til vaskemaskinen og at åbninger på bunden ikke blokeres af et gulvtæppe.

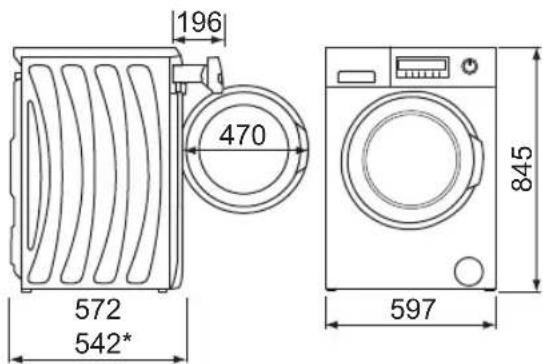

Dimensioner i millimetre
* for NA-147VB5, 127VB5, 147VC5 og 127VC5

Forsigtig

Installer vaskemaskinen på en - flad, stabil overflade for at undgå voldsomme vibrationer og støj. Hvis gulvet ikke er fladt og stabilt, skal du kontakte dit kundeservicecenter.

Du skal IKKE installere - vaskemaskinen på et tæppe eller lignende typer underlag.

Undlad at installere - vaskemaskinen i direkte sollys, eller på et sted hvor temperaturen när ned på frysegrader.

Lad ikke vaskemaskinens - metaldele røre ved andet metal, eller andre apparater.

Installering af en indbygget maskine

Du behøver en plads, som er mindst - 60 cm bred.

Der behøves en plads på mindst 2 mm i bredden og yderligere 5 mm plads over og bagved vaskemaskinen.

Køkkenpladen over vaskemaskinen - skal være fastgjort ordentligt til de tilstødende køkkenskabe.

Forsigtig

Du skal IKKE installere vaskemaskinen som en indbygget maskine med fjernet dækplade.

Installationsvejledning - 37

Vaskemaskinens indvendige dele holdes på plads af fire ankerbolte, når vaskemaskinen flyttes. Fjern dem inden installation med en skruenøgle. Følg disse instrukser.

Bemærk

Anvend ikke vaskemaskinen uden at fjerne boltene.

Ellers kan de medføre voldsomme vibrationer.

Brug skruenøglen til at løsne de fire 1. bolte.

Drej boltene mod urets retning.

Træk boltene vandret ud.2.

Tryk dækknapper (inkluderet i 3. tilbehøret) i alle bolthullerne.

Du får brug for ankerboltene igen, hvis du skal flytte vaskemaskinen, så sørg for at gemme dem. Hvis vaskemaskinen overdrages til en anden person, skal du sørge for at levere ankerboltene med.

Sørg for, at dækknapperne med sikkerhed er monteret. Hvis du ikke gør dette, kan det medføre, at der trænger vand ind i vaskemaskinen, hvilket medfører funktionsfejl.

Flytning af vaskemaskinen

Bemærk

Sørg for at montere transport- ankerboltene på vaskemaskinen.

Inden du flytter vaskemaskinen

Luk for hanen og kør vaskemaskinens - vandudtømningsprogram for at tømme vandet ud. Tøm eventuelt resterende vand ud fra afløbsfilteret. (Se side 29.)

Luk trykket ud af vandtilførselsslangen - og tag den af.

Frakobl strømkablet. -

Montér ankerboltene. (Se side 39.) -

38 - Installationsvejledning

Fjern de fire dækknapper.1.

Indsæt ankerbolte i alle 2. ankerbolthullerne.

Spænd boltene med skruenøglen.3.

Sæt vaskemaskinen i vater

Du kan justere hvert ben ved at dreje 2. det med eller mod uret.

Brug et vaterpas til at sikre at 3. vaskemaskinen står ordentligt.

Sørg for, at alle plastikmøtrikker - er strammet ordentligt til, og at benene stadig er boltet fast til vaskemaskinen.

Hvis de ikke er stramme, vil vaskemaskinen bevæge sig.

Placer IKKE pap, træ eller lignende materialer under vaskemaskinen for at rette op på skævhed.

Sørg for ikke at destabilisere - vaskemaskinen, när gulvet rengøres.

Tilslutning af slanger og strømforsyning

Følg instrukserne i dette afsnit for at forhindre vandlækager. Hvis du er usikker, så bed en servicerepræsentant om at forbinde slangerne.

Slange- og kabellængder

Forbindelser på venstre side Forbindelser på højre side

* for NA-147VB5, 127VB5, 147VC5 og 127VC5

Vandtilførselsslange

Forsigtig

Undlad at tilslutte slangen til - kombinationshanen.

Undlad at vride, mase, modificere - eller afklippe slangen.

Det optimale tryk fra vandhanen er 0,1 - - 1,0 MPa. Hvis vandtrykket overstiger denne værdi, er du nødt til at installere en trykreduktionsventil.

Vandgennemstrømningsmængden fra - hanen bør ikke være mere end 5 liter pr. minut.

Tilslutning af vandtilførselsslangen

Sæt den ene ende af slangen til 1. vandtilførslen på bagsiden af apparatet og stram plasticsamlingen med håndkraft.

Fastgør den anden ende af slangen til 2. vandhanen og stram den på samme måde.

Standardslange -

Slange med vandtilførselsventil -

Åbn langsomt vandhanen og 3. kontroller, at der ikke er nogen utætheder omkring samlingerne.

Samlingerne udsættes for tryk fra vandet.

40 - Installationsvejledning

Tilslutning af slanger og strømforsyning

Vandtæt system

Dette system er designet til at forhindre vandlækager fra vaskemaskinen. Systemet inkluderer følgende komponenter:

1) Vandstopsystem Hvis der detekteres vandlækage fra vandtilførselsslangen, stopper systemet straks automatisk tilførslen af vand. Dette system fungerer kun med slanger med vandtilførselsventiler.
2) Overløbsdetektering Hvis vandet inde i vaskemaskinen når over et vist niveau, forhindrer denne funktion overløb ved at stoppe vandtilførslen og aktivere udtømningspumpen.

Afløbsslange

Forsigtig

Undlad at vride, trække ud eller -bøje afløbsslangen.

Brug IKKE samlinger til at - forlænge afløbsslangen.

Udtømning af vand i en vask eller håndvask

Forsigtig

Afløbsslangen skal fjernes - fra krogen på bagsiden af vaskemaskinen, inden vaskemaskinen anvendes.

Hvis afløbsslangen er tæt på vaskemaskinen, kan slangen komme i kontakt med vaskemaskinen og støje under centrifugeringscyklussen pga. vibrationerne.

Fastgør afløbsslangen så den ikke kan falde ud af håndvasken.

Sørg for, at håndvaskens - afløbspassage er fri. Sørg for, at håndvaskens afløb kan klare vandmængden.

Lad IKKE afløbsslangens - endestykke dyppe ned i det udtømte vand.

Dette kan medføre, at vandet strømmer tilbage i vaskemaskinen.

Udtømning af vand til en afløbsslange

Installationsvejledning - 41

Tilslutning af slanger og strømforsyning

Mærkepladen oplyser dig om den - mærkeeffekt, vaskemaskinen anvender. Kontroller, at specifikationerne for din strømforsyning matcher disse oplysninger. Oplysninger angående strømforsyningsspecifikationerne kan også ses på side 44 i vejledning.

Hvis produktet ikke jordes - ordentligt, er brugeren ansvarlig for eventuelle skader.

42 - Installationsvejledning

Kontrolliste for installation

1) Ankerbolte Har du fjernet dem og monteret dækkapperne ordentligt?

2) Placering Er vaskemaskinen placeret på et fladt, stabilt underlag? Kører den uden at vibrere?

3) Vandtilførselsslange Er den fri for utætheder? Er vandtilførslen normal?

4) Afløbsslange Er den fri for utætheder? Løber vandet normalt igennem?

5) Justerbare ben Er de boltet ordentligt fast på vaskemaskinen?

6) Benunderlag Er de fladt placerede? Hvis vaskemaskinen ikke står lige, kan der være unormale lyde, når vandet er drænet ud.

7) Strømforsyning Er hjemmets stikkontakt uafhængigt normeret fra AC 220V til 240V?

Specifikationer

		NA-148VB5NA-128VB5	NA-147VB5NA-127VB5	NA-147VC5NA-127VC5
Nominel spænding 220 - 240 V
Nominel frekvens 50 Hz
Maksimal mærkeeffekt 2200 W
Mærkeeffekt til opvarmning 2000 W
Produktets vægt		77 kg	73 kg	72 kg
Maksimal mængde tørt tøj		8 kg	7 kg	7 kg
Produktets mål	Højde 845 mm
	Bredde 597 mm
	Dybde 572 mm 542	mm 542 mm
Vandforbrug Se “Strøm- og vandforbrug”.
Tryk på vandhane 0,1 - 1 MPa

Tjek din vaskemaskine

(EU)Nr.1061/2010

Effektforbrug	Slukket tilstand W <0,5 <0,5 <0,5
	Slukket standby-tilstand W <

Årligt vandforbrug3)	l/år	9900	9240	10346
Effektivitetsklasse for centrifugeringstørring A (mest effektiv) til G (mindst effektiv)		B	B	B

Maksimal centrifugeringshastighed r/min		NA-148VB5, 147VB5 og 147VC5: 1400
		NA-128VB5, 127VB5 og 127VC5: 1200
Tilbageværende fugtindhold	%	53	53	53

"Cotton + Eco option 60 °C programme" (Bomuld + ∅ko-valg 60 °C-program) og "Cotton + Eco option 40 °C programme" (Bomuld + ∅ko-valg 40 °C-program) er de standard vaskeprogrammer, som informationen på mærkaten og bilaget relaterer til. Disse programmer er egnet til vask af normalt snavset bomuldstøj, og det er de mest effektive programmer med hensyn til kombineret energi- og vandforbrug.

Programtid ^4) (Cotton(Bomuld-)+Eco (∅ko-valg-)program)	60 °C ved fuld maskine	min	200	200 205
	60 °C ved delvis fuld maskine	min	175	170 165
	40 °C ved delvis fuld maskine	min	170	160 160

Udledninger af luftbåren akustisk støj 5)	Vask	dB 58	58	58
	Centrifugering	dB	NA-148VB5, 147VB5 og 147VC5: 76
			NA-128VB5, 127VB5 og 127VC5: 74

1) Energieffektivitetsklassen for en vaskemaskine til husholdningsbrug skal bestemmes på baggrund af dens energieffektivitetsindeks (EEI).
2) Baseret på 220 standard vaskecyklusser af Cotton (Bomuld) + Eco option (∅kovalg)-programmer på 60 °C og 40 °C med fuld og delvis fuld maskine, og forbruget af laveffekttilstandene. Det faktiske energiforbrug vil afhænge af hvordan maskinen anvendes.
3) Baseret på 220 standard vaskecyklusser af Cotton (Bomuld) + Eco option (∅kovalg)-programmer på 60 °C og 40 °C med fuld og delvis fuld maskine, og forbruget af laveffekttilstandene. Det faktiske vandforbrug vil afhænge af hvordan maskinen anvendes.
4) I minutter og afrundet til nærmeste minut
5) Vist i dB (A) i reference til 1 pW og afrundet til nærmeste hele tal under vaske- og centrifugeringsfaser for det standard 60 °C Cotton (Bomuld) Eco (∅ko)-program ved fuld maskine.

Installationsvejledning - 45

Indstilling af programmet til energiforbrugsværdierne

Ved hjælp af følgende procedurer kan du opnå energiforbrugsværdierne i standardprogrammerne. Disse programmer, "Cotton 60 °C" (Bomuld) eller "Cotton 40 °C" (Bomuld), er de standard programmer i overensstemmelse med EU-regulativerne 1061/2010 og 1015/2010. Disse programmer er egnet til vask af normalt snavset bomuldstøj, og er de mest effektive programmer, med hensyn til kombineret energi- og vandforbrug, til vask af den type bomuldstøj.

1. Indstil vælgeren på Cotton (Bomuld).

2. Eco Vælg Eco (∅ko)-funktionen. (Se side 28.)

3. 1400 eller 1200 Vælg maksimal centrifugeringshastighed. (Se side 25.)

4. 60°C eller 40°C Vælg vandtemperatur på 60 °C/40 °C.

- Den faktiske vandtemperatur kan muligvis afvige fra den opgivne cyklustemperatur.

Panasonic Corporation

Websted: http://panasonic.net

I henhold til direktivet 2004/108/EC, artikel 9(2)

Panasonic Marketing Europe GmbH
