BRUGSANVISNING 14-917 Biltema

Kobling til eksisterende jordledninger for strømforsyningsnettet må ikke foretas.

Dette apparat opfylder gældende sikkerhedsforskrifter samt gældende EU-standarder (CE). Lokale forhold kan påvirke hegnet og derfor kan en fuldstændig sikkerhed for indhegningen ikke garanteres. Sikkerheden forbedres dog ved at bruge dette apparat. Gem derfor denne vejledning.

1 Spændingsgiver
2 Jordledning
3 Permanent – pæl
4 Rustfrit jordspyd
5 Nedgravet jordkabel til højspænding
6 Tænd / Sluk - kontakt
7 Hegnstilslutningsledning
8 Forbindelseskabel
9 Ledhändtag
10 Ledbeslag
11 Advarselsskilt
12 Hjørneisolator
13 Isolator
14 Bånd, tråd
15 Mobil - pæl
16 Trådstrammer
17 Båndsamler
18 Lynafleder

TEKNISKE DATA

Netspænding: 230 V

Spænding: 11300 V uden belastning / 5700 V ved 500 Ω

Strømforbrug: 7 W

Ladeenergi: 5,5 joule

Maks. hegnslængde: .... 20 km

SIKKERHEDSANVISNINGER :

Følg denne vejledning omhyggeligt og gem den efter afsluttet installation.

Elhegn skal monteres og bruges på en sådan måde, at det ikke er til fare for hverken mennesker, dyr eller deres omgivelser.

Dette apparat må ikke bruges af personer (herunder børn) med nedsatte fysiske, sansemæssige, eller mentale evner eller uden den nødvendige erfaring eller viden, med mindre de er under opsyn eller har modtaget anvisninger om brug af apparatet fra en person, som er ansvarlig for deres sikkerhed. Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.(A2:06)

Elhegn skal monteres, så hverken mennesker eller dyr kan hænge fast i det.

Et elhegn må ikke forsynes af to (eller flere) forskellige apparater eller af uafhængige strømkredse fra samme apparat.

Ved to (eller flere) forskellige elhegn, hvor hvert af disse elhegn forsynes af et andet apparat, skal afstanden mellem hegnstrådene af de forskellige elhegn mindst være 2,5 m. Hvis mellemrummet skal afspærres, skal dette foretages med ikke strømførende materiale.

Pigtråd eller tråd med skarpe kanter må ikke anvendes til elhegn.

Alle komponenter af et elhegn, som er monteret langs en offentlig vej eller sti, skal med hyppige intervaller afmærkes med advarselsskilte, som gøres fast på en pæl eller klemmes fast på hegnstråden.

Advarselsskiltene skal være gule på begge sider og have en påskrift med „Advarsel - elhegn“ eller være forsynet med symbolet .. Advarselsskiltenes størrelse skal være 200 mm x 100 mm.

Mellem apparatets jordspyd og andre jordafledersystemer, f. eks. strømforsyningens eller telefonkabelsystemets jordleder, skal der være mindst 10 m.

Hvis apparatet ikke er batteridrevet og har lille effekt, skal jordspyddet slås mindst 1 m ned i jorden. Pas på, at hverken kabel eller rørledninger beskadiges.

Tilslutningsledninger som arbejder med en spænding

på mere end 1 kV og løber inde i bygninger, skal isoleres effektivt mod bygningens jordede bygningsdele. Dette kan opnås ved at holde tilstrækkelig afstand mellem tilslutningsledningerne og bygningen, eller ved at anvende isolerede højspændingskabler som tilslutningsledninger.

Nedgravede tilslutningsledninger skal lægges i isolerede beskyttelsesrør eller isoleres som højspændingsledninger. Kontroller, at ledningerne ikke kan beskadiges af dyrehove eller traktorhjul.

Tilslutningsledninger må ikke ligge i samme beskyt- telsesrør som lysnetledninger, kommunikations- eller dataledninger.

Tilslutningsledninger og hegnstråde fra elhegn må ikke lægges ovenover stærkstrøms- eller telefonledninger.

Krydsninger med stærkstrømsledninger skal undgås, hvor dette er muligt. Hvis en sådan krydsning ikke kan undgås, skal denne foretages i en så ret vinkel under stærkstrømsledningen som muligt.

Når tilslutningsledninger og hegnstråde fra elhegn ligger i nærheden af stærkstrømsluftledninger, må afstanden ikke være mindre end i nedenstående tabel.

STÆRKSTR∅MSLEDNINGENS SPÆNDING	AFSTAND
≤ 1.000 Volt 3 meter
> 1.000 ≤ 33.000 Volt 4 meter
> 33.000 Volt 8 meter

Når tilslutningsledninger og hegnstråde fra elhegn monteres i nærheden af stærkstrømsledninger, må disse ikke anbringes højere end 3 m over jorden. Denne højde gælder på hver side af den lodrette projektion af stærkstrømsledningens yderste ledere på jorden i en afstand på

• 2 m for stærkstrømsledninger, som arbejder med en nominel spænding på op til 1.000 V
• 15 m for stærkstrømsledninger, som arbejder med en nominel spænding på mere end 1.000 V

Når tilslutningsledninger og hegnstråde fra elhegn skal lægges i nærheden af telefonledninger eller -kabler, skal afstanden til telefonledningen eller -kablet være mindst 2 m.

Elhegn som er beregnet til at afskrække fugle, til indhegning af husdyr eller til træning af dyr, f. eks. køer, bør kun forsynes af apparater med lav effekt, men som kan yde den nødvendige effekt og sikkerhed.

På elhegn, som er beregnet til at forhindre fugle i at opholde sig på bygninger, må ingen af elhegnets ledninger være jordede. Jordforbindelsen skal oprettes ved at hegnstråden forbindes til isolatorer. Der skal anbringes advarselsskilte (se Figur 1) overalt, hvor mennesker har fri adgang til lederne.

Et ikke ledende hegn, som består af pigtråd eller en anden skarp tråd, kan opsættes som støtte for én eller flere ledende hegnstråde. De supplerende foranstaltninger (afstandsholdere) for de elektriske hegnstråde skal anbringes sådan, at det sikres, at disse tråde har en mindste afstand på 150 mm fra den lodrette flade på de ikke strømførende tråde. Pigtråden skal isoleres med jævne mellemrum.

Der hvor et elhegn krydser en offentligt gangsti, skal der i elhegnet anbringes en ikke strømførende port, eller der skal være en overgangsmulighed. Ved hver af disse overgange skal hegnstrådene markeres med gule advarselsskilte (se Fig. 1).

Spændingsgivere må kun anvendes i den position, som er beskrevet på Figur 1 og 2.

Foretages installationen af apparatet i en bygning skal der tages hensyn til, at spændingsgiveren ikke må installeres i et brandfarligt rum (lade, stald). Yderligere må der ikke være brandfarlige materialer i nærheden af hegnet eller spændingsgiverens tilslutningspunkter.

For at forhindre lynskader skal hegnstråden ved bygningen, før den tilsluttes til spændingsgiveren, føres hen over en lynafleder, som er udformet af ikke brandbart materiale og anbragt på den udvendige side af bygningen. Det gælder også for kombiapparater, som drives med et netadapter.

Tilslut ikke til lysnettets jordledere.

Enhver, der har et elhegn, er ifølge loven forpligtet at kontrollere spændingsgiver og elhegn regelmæssigt. Kontrollen skal udføres mindst en gang dagligt under hensyntagen til driftsbetingelserne!

• Visuel kontrol af apparatet og hegnet
• Måling af minimumsspændingen på 2500 V på alle steder på hegnet

Til staldbrug skal der anvendes apparater, som er specielt udviklet dertil!

Batteri- eller akkumulatordrevne apparater må under ingen omstændigheder tilsluttes lysnettet eller installationer, som har forbindelse til lysnettet.

Overspændinger, der forårsages af tordenvejr, kan beskadige elhegnsapparaters isolering. I sådanne tilfælde kan der komme netspænding i det elektriske hegn, hvilket kan medføre alvorlige farer for mennesker og dyr.

Som hovedregel anbefaler vi derfor kun at tilslutte lysnetdrevne elhegnsapparater til forsyningsnet, der beskyttes af en fejlstrømafbryder med en udløsningsstrøm på maks. 30 mA.

Det er også vigtigt, at hegnet monteres korrekt med beskyttelse mod lynnedslag, som beskrevet i den medfølgende vejledning. Desuden er det under tordenvejr en god idé at koble lysnetdrevne elhegnsapparater fra lysnettet og så vidt muligt også fra hegnet.

Hvis der ikke er adgang til et lysnet med fejlstrømsafbryder, og hvis apparatet har været tilsluttet hegnet under et tordenvej, skal det testes, inden det tages i brug igen. I den forbindelse skal der være adgang til mindst én nettislutning, som råder over en fejlstrømsafbryder.

Ved testen sluttes apparatets jordtilslutning til forsy- ningsnettets beskyttelsesleder, og derefter forbindes apparatets netledning med stikdåsen med fejlstrøms- afbryder. Hvis apparatet fungerer korrekt og ikke på nogen måde afviger fra den normale funktion, kan apparatet igen tilsluttes hegnet. Hvis fejlstrømsaf- bryderen udløses ved tilslutning af apparatet, må apparatet ikke anvendes længere, og det skal repareres på et autoriseret værksted.

Hvis tilslutningsledningen til dette apparat bliver beskadiget, skal den udskiftes af producenten eller dennes kundeservice eller en lignende kvalificeret person for at undgå risici. Service og reparation må kun foretages af autoriseret og faguddannet personale!

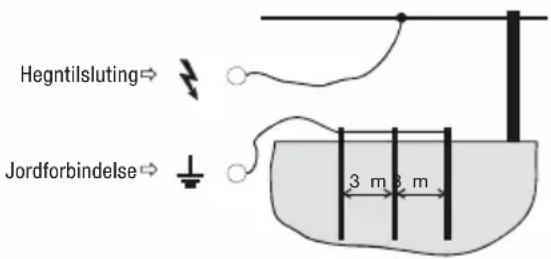

JORDFORBINDELSE

Det er specielt vigtigt, at jordforbindelsen er korrekt, da hele apparatets funktion afhænger af det!

Efter afsluttet montering sættes de rustbeskyttede jordspyd til beslagene i jorden. Dette bør ske et sted, hvor der kontinuerligt er høj fugtighed i jorden.

I tørre områder eller jordområder med en svag elektrisk ledeevne sættes et eller flere ekstra jordspyd i jorden (længde ca. 1 m). Disse placeres i en indbyrdes afstand på ca. 3 m.

IBRUGTAGNING

• Før systemet tages i brug skal den vedlagte specifikke brugsvejledning læses
• Inden arbejdet med apparatets kontakter påbegyndes, skal det sikres, at apparatet er slukket eller fjernet fra elnettet!

- Tilslutningsskema for spændingsgivere til elhegn:

- Ved batteridrevne apparater skal du være specielt opmærksom på korrekt polvending, når batteriet tilsluttes: sort = minus; rød = plus.

MULIGE FEJLKILDER: (FIGUR 2)

POS. FEJLKILDER AFHJÆLPNING AF FEJL
A Afladning pga. bevoksning i hegnet! Fjern bevoksningen!
B Dårlig jordforbindelse, for kort jordspyd, rust,tør bund!		Slå jordspyddet helt ned i jorden! Anvend flere lange jord-spyd og forbind disse med hinanden!
C Ledende hegnstråd på jorden (f. eks.: brud ihegnstråden, slap hegnstråd)!		Reparér hhv. stram hegnstråden!
D Hegnstråden har dårlige egenskaber (tyndhegnstråd, høj modstand)		Anvend hegnstråd med en lav modstand og tykke leder-tråde. Vær opmærksom på en god forbindelse ved brug afel-bånd!
E Lederne er sammenfiltrede! Anvend specielt samlemateriale for tråd / bånd / wire!
F Isolator isolerer ikke! Defekte og forvitrede isolatorer udskiftes!
G Afladning eller kortslutning i hegnstrådensforsyningsledning!		Anvend aldrig vådrumskabel el. lign. som tilslutningsled-ning!Anvend højspændingskabel!
H Hegnet er for langt!Passer apparatet til formålet?		Vælg det rigtige apparat til hegnets længde og dyreart –kontakt om nødvendig forhandleren!
I Virker spændingsgiveren? Fjern apparatet fra hegnet og tænd det! Hvis LED pærenblinker, er apparatet i orden, blinker den ikke er apparatetdefekt (kontakt forhandleren)!Vær opmærksom på den korrekte polaritet ved batteri- ogakkudrevne apparater!

Ikke til brug i stald! Tilslutning til 230 V \~!

1 Kontrollampe (blinker den, er apparatet funktionsdygtigt)
2 Strømkabel 230V \~
3 Jordtilslutning 12 4 Hegnstilslutning
5 Ophængsbeslag

a. Montering

Vægbeslagene (5) er beregnet til vægmontage. Apparatet skal opsættes på en lodret og brandsikret væg med netkablet nedad - se billedet ovenfor. Ved udendørs montering skal apparatet desuden beskyttes mod regn og direkte sollys.

b. Funktionsbeskrivelse af apparatet

Tænd apparatet uden tilslutning af hegn og jord. Blinker kontrollampen (1) i takt med impulserne, er apparatet funktionsdygtigt.

Blinker kontrollampen (1) ikke, skal man først kontrollere netspændingen og strømtilgangen. Hvis man ikke kan finde nogen fejl, bør apparatet kontrolleres af en fagmand.

c. Funktionsbeskrivelse med tilsluttet hegnsanlæg (jord + hegn)

1. Hegnsanlægget og jordforbindelsen tilsluttes2. 230 V netkablet sættes i stikkontakten
KONTROL-LAMPE(1)		FUNKTION HEGNSSPÆN-DING		BEMÆRKNINGER
3. Blinker grønt		Hegn ogjordforbind-elseer i orden.	>2500 V= Mindstekrav	Hegnsanlæg i orden.(Forudsætning : Hegnsanlægget er uden brud)
4. Blinker rødt		Fejl:Utilstrækkeligjord-forbindelse.	<2500 V= ikke tilstræk-kelig	Årsag:Spænding på jordspyd >1000 VSe mulige fejlkilder i vedlagte brugsvejledning.
		Fejl:Jordfejl vedhegnet.		Årsag:Lav hegnsspænding, spænding på jordspyddet ikke for høj.Spænding måles på hegnet : Mindsteværdi: 2500 Vhvert eneste sted på hegnetSe mulige fejlkilder i vedlagte brugsvejledning.
5.	Blinker ikke	Fejl i apparatet		Se ovenfor: b.) Funktionskontrol af apparatet

Hvis kontrollampen blinker hurtigere end ca. 1 gang pr. sekund, skal apparatet omgående frakobles og kontrolleres af en fagmand, inden det tages i brug igen.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
