マーチングバスドラム用キャリングホルダー CARRYING HOLDER for MARCHING BASS DRUM

MBH-425/225

取扱説明書 / OWNER'S MANUAL

このたびは、ヤマハ・マーチングバスドラム用キャリングホルダーMBH-425/225をお買い上げいただき、誠にありがとうございます。

ご使用の前にこの取扱説明書をお読みいただき、末永くご愛用ください。

Thank you for purchasing the Yamaha MBH-425/225 Carrying Holder for Marching Bass Drum.

Please read this Owner's Manual throughly before use.

Technical line drawing of a Yamaha lift clamp device (no text or symbols on the diagram itself)

ヤマハ株式会社

〒430-8650

静岡県浜松市中区中沢町10-1

2500415 R2

Printed in Japan

各部品の名称／Names of Parts

※ 組み立ての前に各部品が揃っているか確認してください。
※ Before assembling the carrying holder, check to make sure that all the required parts have been provided.

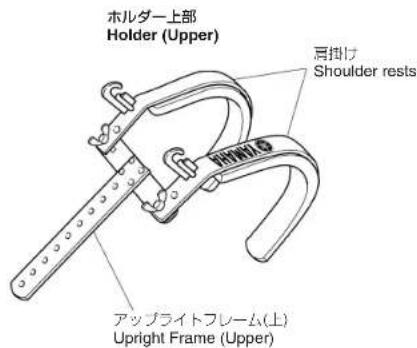

ホルダー上部 Holder (Upper) 肩掛け Shoulder rests アップライトフレーム(上) Upright Frame (Upper)

六角棒スバナ Hexagonal Wrench

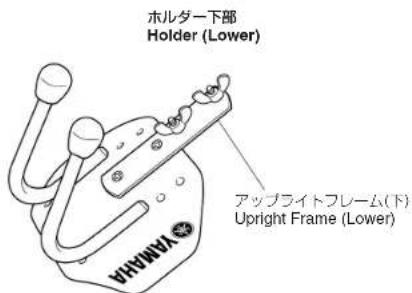

ホルダー下部 Holder (Lower) アップライトフレーム(下) Upright Frame (Lower)

安全上のご注意 ご使用の前に、必ずこの「安全上のご注意」をよくお読みください。

ここに示した注意事項は、製品を安全に正しくご使用いただき、お客様やほかの方々への危害や財産への損害を未然に防止するためのものです。必ずお守りください。お子様がご使用になる場合は、保護者の方が以下の内容をお子様にご徹底くださいますようお願いいたします。お読みになったあとは、使用される方がいつでも見られる所に必ず保管してください。

■ 記号表示について

この製品や取扱説明書に表示されている記号には、下表のような意味があります。

	「 ご注意ください」という注意喚起を示します。
	~しないでくださいという「 禁止」を示します。
	「必ず実行」してくださいという強制を示します。

■「警告」と「注意」について

以下、誤った取り扱いをすると生じることが想定される内容を、危害や損害の大きさと切迫の程度を明示するために、「警告」と「注意」に区分して掲載しています。

警告 注意

組み立て

各部のネジは、位置が決まったらしっかりと締め付けて固定してください。 ゆるんだ状態で使用すると、演奏中に条羽がずれたり雑台が出るなどのトラブルの原因となります。また、これらのネジはときどき締め直してお使いください。

組み立て

蝶ナットは必ず手で締めてください。 サイズの合わない工具を使うと、締め付け不足や部品の破損の原因になります。

取り扱い

ホルダーやドラムを肩からはすして置くときは、ていねいに取り扱ってください。 落としたり投げたりすると、けがをするおそれがあります。

雨天時には、極力使用しないでください。濡れた場合は、すぐに乾いた柔らかい布でお拭きください。濡れたまま放置するとサビの原因になります。

! 普段のお手入れも、乾いた柔らかい布でお拭きください。シンナー、ベンジン等は絶対に使わないでください。 塗装がはがれる原因になります。

CAUTION

• Once bolt positions have been determined tighten all bolts firmly. If the holder is used with loose bolts, the instrument will be unstable while playing and may suddenly overturn or drop causing injury. It also may move about causing unwanted noise. Before using the carrying holder, check all bolts and firmly tighten any loose bolts found.
  ● Wing nuts should be tightened by hand only.

• When removing the holder or removing the instrument from the holder, do so gently. Do not drop or throw the instrument.

• Do not the stand in the rain. If the stand becomes wet, use a soft dry cloth to wipe the stand as soon as possible.
  ● Always use a soft dry cloth to clean the stand as a part of periodic maintenance. Never use thinner, benzene, or other similar solvents to clean the stand.

バスドラムの取付け／Bass Drum Mounting

※ バスドラムの取り付けは、必ず二人以上で行なってください。

パスドラムの吊り環にキャリングホルダーのフックを掛け、ドラム支持ゴムでパスドラムの胴面をささえるように取り付けます。

※ Bass drum mounting should always be done by two or more persons.

Attach the bass drum's attaching rings to the hooks on the carrying holder, make sure that both rubber supports are in contact with the surface of the bass drum shell.

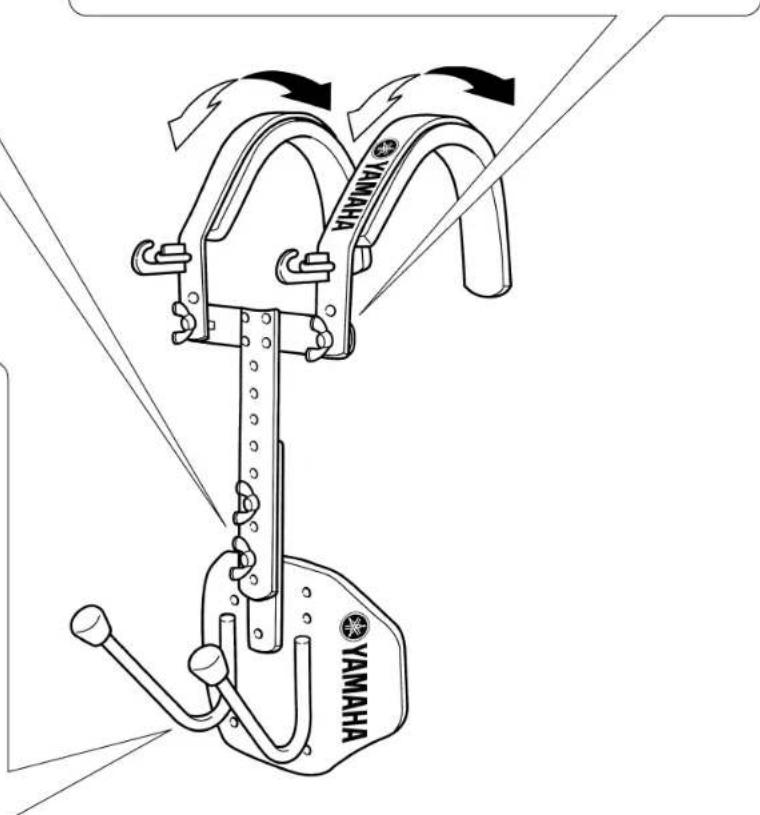

YAMAHA ● パスドラムの吊り環にキャリングホルダーのフックを掛けます。 ● Connect the drum harness hooks to the bass drum attaching rings. 吊り環 Attaching rings フック Hooks

蝶ナット Wing nuts

• ホルダーの長さ・アームの高さを調整して、パスドラムの胴面に支持ゴムを密着させます。(調整は、裏面参照)この時、アップライトフレームの蝶ナットがパスドラム本体やラグに接触しないようにセットし、締め付けてください。
• Adjust the harness lenght, and the arm height so that both rubber supports are in contact with the surface of the bass drum shell. (See the reverse page for adjustment procedures.) Adjust the upright frame so that the wing nuts do not come in contact with the bass drum body or lugs, then tighten the wing nuts firmly.

下図のようにキャリングホルダーを組み立ててください。

本ホルダーは、お子様の体格に合わせてホルダーの長さや肩幅および肩掛けが調整できるようになっています。さらに、取り付けるバスドラムのサイズに合わせてアームの高さを調整できます。

• ホルダーの長さを調整することができます。
  ● The harness length is adjustable.

Technical diagram showing assembly of a YAM component with labeled parts and directional arrows indicating movement or assembly.

※ MBH-425のこの穴は、長く伸ばして使用する場合以外は、使用しないでください。
※ Do not use this hole (MBH-425 only). That the harness must be extended to its full length.

Assemble the carrying holder according to the diagrams below.

The length of the holder, and the width and angle of the shoulder harness, can be adjusted to fit any body size. The height of the rubber supports can also be adjusted to accommodate different sized bass drums.

● 肩幅および肩掛けの高さを調整することができます。
● The shoulder width and height of the shoulder rests are adjustable.

どちらの穴でも使えます。 Use either hole. どちらの穴でも使えます。 Use either hole.

• バスドラムへの取付け高さを調整するために、アームの取付け位置を変えることができます。
  ● The height of the arm can be adjusted to set the position of the bass drum.

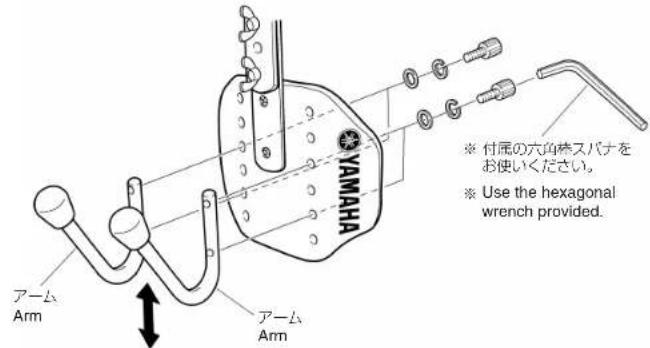

アーム Arm アーム Arm YAMAHA ※ 付属の六角棒スパナをお使いください。 ※ Use the hexagonal wrench provided.

※ MBH-225は、アームにL・Rがあります。

アームの取付け位置を変更する場合は、片方ずつ変えてください。

L・R逆に取り付けると、アームの支持ゴムがドラムの胴面をささえることができません。

※ MBH-425 のアームは、L・R共通です。
※ The MBH-225's arms consist of both left and right pieces.

When changing arm positions, do so one arm at a time.

If the arms are attached contrary to thier proper positions, the rubber supports on the arms will not adequately support the drum.

※ The arms on the MBH-425 are both the same.

MBH-425 MBH-225

O

O

YAMAHA YAMAHA
