BRUGSANVISNING 31-218 Biltema

Uteffekt ved 4 Ω RMS

brokoblet....1 x 150 W

Forvrengning (THD) .... ≤ 0,05 %

Lavpassovergangsfrekvens . . . .50–360 Hz

Høypassovergangsfrekvens . . .85 Hz – 1 kHz

Frekvensområde .....10 Hz – 45 kHz

Koble forsterkerens fjernkontakt (RM) til kildens fjernaktivering med en kabel med minst 0,8 mm² tverrsnitt.

BYTTE SIKRING

Trekk ut sikringen.

Bytt til ekstrasikringen som medfølger, eller en sikring som tilsvarer den ødelagte sikringen.

2. Statuslampen lyser rødt. Kontroller at:

6. Forsterkeren slås ikke på, og rød lampe lyser. Høyttalerne er ikke kortsluttet. Kontroller at:

Denne forstærker er beregnet til montering i køretøjer med et 12 volt batteri.

TEKNISKE DATA

Udgangseffekt ved 2 Ω RMS . . .2 x 90 W

Udgangseffekt ved 4 Ω RMS . . .2 x 50 W

Udgangseffekt ved 4 Ω RMS

brokoblet....1 x 150 W

Forvrængning (THD) ....≤ 0,05 %

Lavpasovergangsfrekvens .....50–360 Hz

Højpasovergangsfrekvens .....85 Hz–1 kHz

Frekvensområde .....10 Hz-45 kHz

Signal/støjforhold ....≥ 90 dB

Stereoseparation ....> 50 dB

Indgangsimpedans .....22 kΩ

Indgangsfølsomhed .....0,15–6 V

Sikring .....30 A x 1

Mål .220 x 190 x 51 mm

Vægt 1,75 kg

SIKKERHEDSFORSKRIFTER

1. Læs altid manualen inden brug.
2. Produktet må kun bruges i overensstemmelse med anvisningerne i manualen.
3. Produktet må ikke ændres eller ombygges.
4. Udsæt aldrig produktet for regn, vand, sollys eller stærk varme.

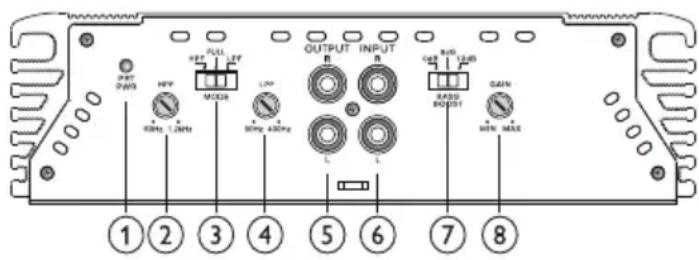

KNAPPER, TILSLUTNINGER OG FUNKTIONER

1. PRT PWR

Lysdioden lyser grønt i normalfunktion og lyser rødt, hvis der er opstået en fejl, og forstærkeren er i beskyttet funktion. Effektforstærkeren har en indbygget sikringskreds for at beskytte transistorer og højtalere.

2. HPF - højpasfi Iter

Bruges til kit-/coaxial-systemer med full-range højtta- lere. Indstil højpasfrekvensen mellem 85 Hz og 1 kHz.

3. MODE, vælg frekvensfi Iter

Indstilling af frekvensfi Iter: Vælg LPF (lavpasfi Iter) for bas, HPF (højpasfi Iter) for mellemtone, eller FULL for fuldt frekvensområde.

Hvis effektforstærkeren bruges til at drive bashøjtalere, skal fi Itervælgeren indstilles på LPF. Hvis effektforstærkeren bruges til mellemfrekvens-, diskant- og coaxialhøjtalere, skal fi Itervælgeren stilles på HPF.

Stil vælgeren på FULL når effektforstærkeren anvendes i tri-mode og til højtalere beregnet til hele frekvensområdet.

4. LPF Lavpasfi Iter

Bruges til bas. Indstil lavpasfrekvensen mellem 50 Hz og 360 Hz. Gengiver lyd, der ligger under den angivne værdi. Den anbefalede værdi er 80-100 Hz.

5. OUTPUT L/R

Tilslutning af ekstra effektforstærker med RCA-kabel.

6. INPUT L/R

Tilslutning af bilradio med RCA-kabel.

7. BASS BOOST

Indstil overgangsfi ltret til FULL eller LPF. BASS BOOST kan indstilles i 3 stillinger, 12 dB, 6 dB og 0 dB afhængigt af, hvor meget bas der ønskes. 12 dB giver mest bas og position 0 dB giver normal bas.

8. GAIN, indgangsniveaustyring

Bruges til at justere effekten. Den anbefalede grundindstilling er 50% (midterste). Juster i små trin (10%) med eller mod uret for at formindske/øge til at få det ønskede niveau.

9. Spændingsforsyning

Tilslutning af +12 V DC fra batteriet, stel til bilens chassis og fjernstyringsledningen.

10. Sikring

30 A

11. SPEAKER CONNECTIONS

Tilslutning af højtaler eller subwoofer. Læg mærke til polariteten på højtalerne.

MONTERING

• Placer effektforstærkeren på det ønskede sted og afmærk de fi re skruehuller.
• Bor huller med et 4 mm bor. Sørg for, at der ikke er ledninger etc. bag hullerne, som skal bores.
• Monter effektforstærkeren med de medfølgende skruer.

OBS! For at undgå forstyrrelser bør effektforstærkeren ikke placeres for tæt på bilradioen eller antennen. De medfølgende skruer er 25 mm lange – sørg for, at monteringspladen er tykkere.

TILSLUTNING AF H∅JTALERE

• Anvend højtalere med 2-8 Ω impedans.
• Sørg for at polariteten er korrekt.
• Hver kanal i forstærkeren er beregnet til en belastning på 4 Ω. Den anbefalede mindste belastning er 3 Ω til brug på subwoofere og 4 Ω til højttalere beregnet til hele frekvensområdet. Lavere belastninger kan forårsage overophedning, og at den indbyggede termosikring slår fra.

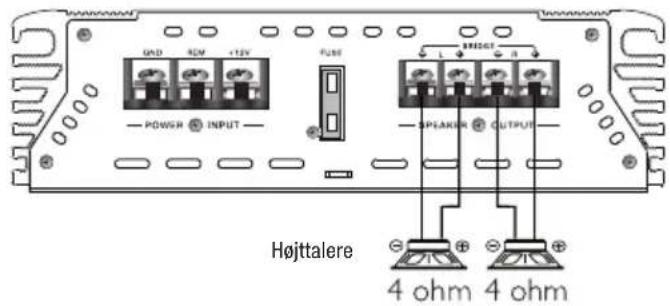

Tilslutning af to højtalere

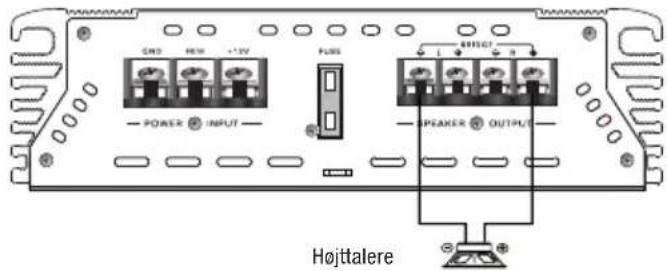

Tilslutning af én højtaler

TILSLUTNING TIL BILRADIO

Anvend RCA-kabel.

1. Tilslut stelledningen fra bilen til GND-udgangen på forstærkeren
2. Sæt effektforstærkerens fjernstik (REM) til spændingsenhedens fjerntænding med en ledning med mindst 0,8 mm ^2 ledningstværsnit.
   Denne forbindelse gør det muligt at tænde og slukke forstærkeren via bilradioen.
3. Tilslut spændingstilførslen fra bilens batteri til +12 V-tilslutningen på forstærkeren.

STELFORBINDELSE

Slut effektforstærkerens stelstik (GND) til et godt stelpunkt punkt på bilens chassis, så tæt ved effektforstærkeren som muligt. I tabellen nedenfor angives det mindst tilladte ledningstværsnit. Skrab malingen væk, og lås tilslutningsskruen med en fortandet låseskive.

ELTILSLUTNING

Sæt ledningen direkte til pluspolen på bilens batteri, og monter en passende sikringsholder inden for 30 cm fra batteripolen. Sæt ikke sikringen i endnu. Træk ledningen til effektforstærkeren, og slut den til plustilslutningen (BATT+). Isæt passende gennemføringer, hvis du trækker ledningen gennem metalvægge. Hvis spændingsledningen er trukket forkert og utilstrækkeligt sikret, kan der opstå brand i bilen. Sæt sikringen i holderen ved batteriet, når du har installeret ledningen mellem pluspolen og effektforstærkeren.

FJERNTILSLUTNING

Forbind effektforstærkerens fjernstyringsstik (REM) til spændingsenhedens fjerntænding med en ledning med mindst 0,8 mm ^2 ledningstværsnit.

Udskiftning af sikring

FJERN SIKRINGEN.

Udskift med den medfølgende ekstrasikring eller en sikring, som svarer til mærkningen på den ødelagte sikring.

Hvis sikringen springer lige efter udskiftning – kontakt serviceteknikker for reparation.

FEJLFINDING

1. Statuslampen på effektforstærkeren lyser ikke, bilradioen er tændt. Kontroller, at:

A styreledningen fra kilden til effektforstærkeren har den rigtige spænding.
B tilslutningerne til effektforstærker, klemrækker og batteri er korrekt udført.
C stelforbindelsen (GND) mellem effektforstærkeren og chassis er korrekt udført.
D sikringen ved batteriets pluspol er hel.
E sikringen i effektforstærkeren er hel.
F spændingen ved batteriet og ved effektforstærkeren er korrekt

2. Statuslampen lyser rødt. Kontroller, at:

A kablerne fra højtalerne til effektforstærkeren er korrekt tilsluttet.
B RCA-kablerne mellem effektforstærker og bilradio er korrekt tilsluttet.
C volumen på effektforstærkeren er korrekt indstillet

3. Motorforstyrrelser i højtalerne

Sluk for bilradioen, fjern RCA-kablerne fra effektforstærkeren.

Kontroller, at:

A RCA-kablerne er af en god kvalitet og er uden brud på skærmen
B RCA-kablerne mellem bilradio og effektforstærker ikke er trukket langs med spændingførende ledninger.

4. Forvrænget lyd i musik, hvor forvrængningen ikke er bevidst. Kontroller, at:

A udgangssignalet fra bilradioen til effektforstærkeren ikke er forvrænget
B udgangsfølsomheden på bilradioen er korrekt indstillet

5. Effektforstærkeren slukkes, rød lampe lyser, effektforstærkeren er slukket pga. overophedning. Kontroller, at:

A effektforstærkeren køles tilstrækkeligt.
B effektforstærkeren ikke er monteret, så den er dækket af måtter eller lignende.
C højtalerne har den rigtige impedans (til mono- eller stereotilslutning).

6. Effektforstærkeren starter ikke, og den røde lampe lyser, højtalerne er ikke kortsluttet.

Kontroller, at:

A højtalerbroen ikke er i stykker.
B kablerne mellem højtalere og effektforstærker ikke er kortsluttede.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
