BRUGSANVISNING 24-763 Biltema

Koble en ledning (i tabellen nedenfor angis riktig ledningstverrsnitt) direkte til plusspolen på bilens batteri, og monter egnet sikringsholder

Uteffekt RMS ved 4 Ω

brokoblet:....1 x 120 W

Forvrengning (THD): ....≤ 0,09 %

Lavpass overgangsfrekvens: ..10-180 Hz

Høypass overgangsfrekvens:.80 Hz-50 kHz

Bassforsterkningsnivå: .....0–12 dB

Frekvensomfang: 5 Hz-50 kHz

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i fuld overensstemmelse med produktet. Gem manualen til fremtidigt brug.

SikkerhedSinStruktioner

• Læs og forstå alle instruktioner, inden effektforstærkeren tages i brug.
• Effektforstærkeren må kun tilsluttes +12 V DC.
  • Anvend medfølgende monteringsdele.
• Slut ikke aktive højtalere med indbygget forstærker til effektforstærkerens højtalerindgang. De aktive højtalere kan beskadiges.
• For at få en sikker drift anbefaler vi et lavt til middel lydniveau, när der er tændt.

• Udsæt aldrig effektforstærkeren for regn eller fugt. Risiko for kortslutning.

• Effektforstærkeren må ikke udsættes for direkte sollys, åben ild eller ekstrem varme.

• Rengør effektforstærkeren med en blød og fugtig klud. Brug aldrig alkohol, kemikalier eller andre typer rengøringsmidler.

MedF∅lgende dele

1. Effektforstærker
2. Skrue
3. Sikring

StYreFunktioner

1. FRONT INPUT L/R Tilslutning af bilstereo med RCA-kabel.
2. FRONT INPUT LEVEL, indgangsniveauregulering Juster indgangsniveauet mellem 0,3 og 6 V. Til indstilling af indgangsfølsomhed. Sådan indstilles følsomheden: drej regulatoren mod uret til minimum. Indstil volumen på radioen/hovedenheden på maks. og drej derefter niveaureguleringen på effektforstærkeren med uret, indtil du hører en tydelig forvrængning.
3. FRONT CHANNEL Vælg mellem 2 og 4 kanaler.
4. FRONT HPF Indstil High Pass filterfrekvensen til 80 Hz eller FLAT.
5. REAR BASS BOOST Stil overgangsfiltret på position FULL eller LPF og stil BASS BOOST på position12 dB, hvis du vil have mere baslyd. Position 0 dB giver normal bas.
6. REAR LPF FRONT HPF Indstil Low Pass filterfrekvensen til 180 Hz eller FLAT.

7. REAR INPUT LEVEL Juster indgangsniveauet mellem 0,3 og 6 V. Til indstilling af indgangsfølsomhed. Sådan indstilles følsomheden: drej regulatoren mod uret til minimum. Indstil volumen på radioen/hovedenheden på maks. og drej derefter niveaureguleringen på effektforstærkeren med uret, indtil du hører en tydelig forvrængning.

8. REAR INPUT L/R Tilslutning af bilstereo med RCA-kabel.

9. POWER PROT Lysdioden lyser grønt i normalposition og lyser rødt, hvis der er opstået en fejl og effektforstærkeren er i beskyttet stilling. Effektforstærkeren har en indbygget sikringskreds for at beskytte transistorer og højtalere.
10. SPEAKER CONNECTIONS Tilslutning af højtaler eller subwoofer. Læg mærke til polariteten på højtalerne.
11. Sikring 25 A x 2
12. Spændingstilførsel Tilslutning af +12 V DC fra batteriet, jord til bilens chassis og fjernstyringsledningen.

inStallation

• Placer effektforstærkeren på det ønskede sted og afmærk de fire skruehuller.
• Bor huller med et 4 mm bor. Sørg for, at der ikke er ledninger etc. bag hullerne, som skal bores.
• Monter effektforstærkeren med medfølgende skruer. OBS! For at undgå forstyrrelser bør effektforstærkeren ikke placeres for tæt på bilradioen eller antennen. Medfølgende skruer er 25 mm lange – sørg for, at monteringspladen er tykkere.

TILSLUTNING AF H∅JTALERE

• Anvend højtalere med 2–8 Ω impedans.
• Sørg for at polariteten er korrekt.

Tilkoblingsalternativ:

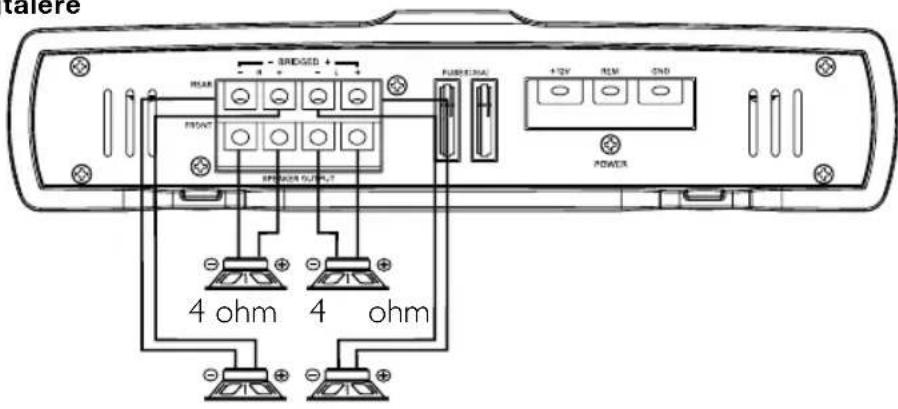

1 Tilslutning af fire højtalere

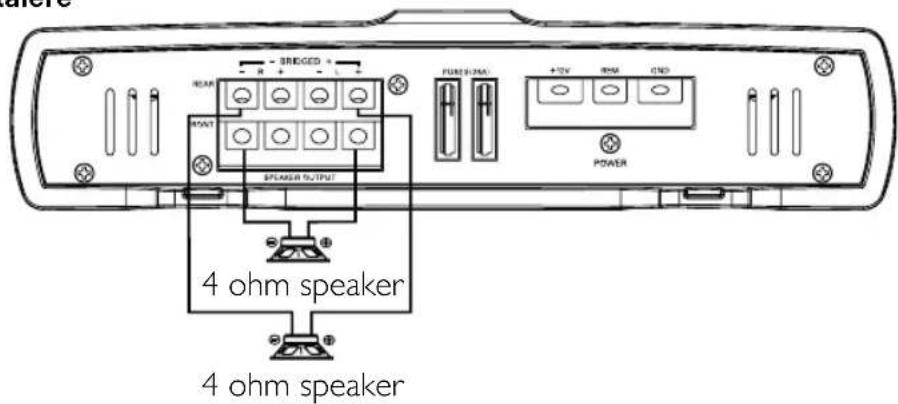

1. Tilslutning af to højtalere


1. Tilslutning af seks højtalere

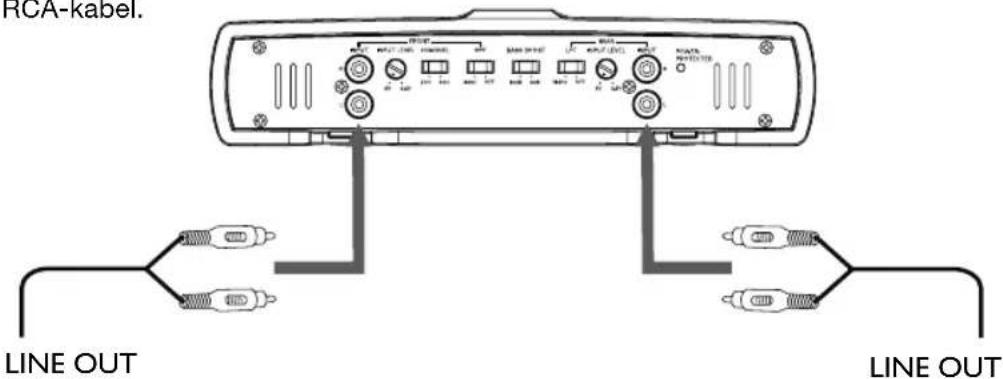

TILSLUTNING TIL BILRADIO

Anvend RCA-kabel.

SPÆNDINGSTILSLUTNING

Jordtilslutning

Slut effektforstærkerens jordstik (GND) til et godt jordet punkt på bilens chassis, så tæt ved effektforstærkeren som muligt. I tabellen nedenfor angives det mindst tilladte ledningsareal. Skrab malingen væk og lås tilslutningsskruen med en tandet låseskive.

Eltilslutning

Sæt ledningen (i tabellen nedenfor angives det korrekte ledningsareal) direkte til pluspolen på bilens batteri og monter en hensigtsmæssig sikringsholder inden for 45 cm fra batteripolen.

Sæt ikke sikringen i endnu. Træk ledningen til effektforstærkeren og slut den til pluspolen (BATT+). Isæt hensigtsmæssige gennemføringer, hvis du trækker ledningen gennem metalvægge. Hvis spændingsledningen er trukket forkert og utilstrækkeligt sikret, kan der opstå brand i bilen. Sæt sikringen i holderen ved batteriet, når du har installeret ledningen mellem pluspolen og effektforstærkeren.

Fjerntilslutning

Sæt effektforstærkerens fjernstik (REM) til spændingsenhedens fjerntænding med en ledning med mindst 0,8 mm² ledningsareal.

Udskift med den medfølgende ekstrasikring eller en sikring, som svarer til mærkningen på den ødelagte sikring.

Hvis sikringen springer lige efter udskiftning – kontakt serviceteknikker for reparation.

tekniSke data

Udgangseffekt RMS ved 2 Ω:..2 x 80 W

Udgangseffekt RMS ved 4 Ω:..2 x 50 W

Udgangseffekt RMS ved 4 Ω

brokoblet:....1 x 120 W

Forvrængning (THD): .....≤ 0,09 %

Low Pass gennemgangsfrekvens: 10–180 Hz

High Pass gennemgangsfrekvens: 80 Hz–50 kHz

Basforstærkning: 0–12 dB

Frekvensområde:....5 Hz-50 kHz

Signal/brusforhold: ....> 100 dB

Stereoseparation: ....> 50 dB

Indgangsfølsomhed: . . . . . . . . 0,3–6 V

Sikring: 25 A x 2

Mål (Ixbxh):....390x240x54 mm

Vægt:....3,02 kg

FejlFinding

1. Statuslampen på effektforstærkeren lyser ikke, hovedenheden (programkilden) er tændt. Kontroller at:

A styreledningen fra kilden til effektforstærkeren har den rigtige spænding
B tilslutningerne (B+) til effektforstærkeren, koblingsstifter og batteri er korrekt udført
C jordtilslutningen (GND) mellem effektforstærkeren og chassis er korrekt udført
D sikringen ved batteriets pluspol er hel
E sikringen i effektforstærkeren er hel
F spændingen B+ ved batteriet og B+ ved effektforstærkeren er korrekt

1. Statuslampen lyser rødt. Kontroller at:

A kablerne fra højtalerne til effektforstærkeren er sluttet ordentligt til
B RCA-kablerne mellem effektforstærker og kilde er ordentligt tilsluttet
C volumen på effektforstærkeren er korrekt indstillet

1. Motorforstyrrelser i højtalerne

Sluk for kildeenheden, fjern RCA-kablerne fra effektforstærkeren. Kontroller apparaterne og ledningerne til effektforstærkeren, hvis forstyrrelserne forsvinder.

Kontroller at:

A RCA-kablerne er af en god kvalitet uden brud på skærmningerne
B RCA-kablerne mellem kildeenhed og effektforstærker ikke er trukket langs strømførende kabler

1. Forvrænget lyd i musik, hvor forvrængningen ikke er bevidst. Kontroller at:

A udgangsignalet fra kilden til effektforstærkeren ikke er forvrænget
B udgangsfølsomheden på kilden er korrekt indstillet

1. Effektforstærkeren slukkes, rød lampe lyser, effektforstærkeren er slukket pga. overophedning. Kontroller at:

A effektforstærkeren køles ordentligt
B effektforstærkeren ikke er monteret, så den er overdækket af måtter eller lignende
C højtalerne har den rigtige impedans (til mono- eller stereoindkobling)
6. Effektforstærkeren starter ikke, og den røde lampe lyser, højtalerne er ikke kortsluttet. Kontroller at:

A højtalerbroen ikke er i stykker

B kablerne mellem højtalere og effektforstærker ikke er kortsluttede
