| Typ výrobku | Mraznička |
| Značka | Haier |
| Model | A3FE743CPJ |
| Rozměry (V x Š x H) | 1850 x 600 x 650 mm |
| Hmotnost | 70 kg |
| Napájení | 220-240 V, 50 Hz |
| Příkon | 0,8 A |
| Třída energetické účinnosti | A |
| Klimatická třída | SN-ST |
| Celkový užitný objem | 250 l |
| Mrazicí výkon | 12 kg/24h |
| NoFrost | Ano |
| Rychlé zmrazování | Ano |
| Regulace teploty | Elektronická, LED displej |
| Teplotní alarm | Ano |
| Přestavitelný směr otevírání dveří | Ano |
| Dětská pojistka | Ano |
| Čištění | Jemné čisticí prostředky, měkký hadřík |
| Rozmrazování | Automatické (NoFrost) |
| Náhradní díly | Prostřednictvím autorizovaných servisních partnerů |
| Hladina hluku | 42 dB(A) re 1pW |
Často kladené otázky - A3FE743CPJ HAIER
Dotazy uživatelů ohledně A3FE743CPJ HAIER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Mrazák ve formátu PDF zdarma! Najděte svůj návod A3FE743CPJ - HAIER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. A3FE743CPJ značky HAIER.
NÁVOD K OBSLUZE A3FE743CPJ HAIER
Děkujeme Vám, že jste si zakoupili spotřebič Haier.
Před použitím spotřebiče si prosím pečlivě pročtěte tento návod. V návodu najdete důležité informace, díky nimž budete svůj spotřebič využívat naplno, zajistíte bezpečnou a správnou instalaci, použití a údržbu.
Uchovávejte tento návod na vhodném místě, abyste ho měli vždy po ruce a mohli tak spotřebič používat bezpečně a správně.
Pokud spotřebič prodáte, darujete nebo necháte v domě/bytě např. po stěhování, zajistěte předání návodu, aby se nový majitel spotřebiče mohl seznámit s pokyny pro jeho bezpečné používání.
Popis
Upozornění - Důležité poučení o bezpečnosti
Obecné informace a tipy
Sdělení týkající se životního prostředí
Pomozte chránit životní prostředí a lidské zdraví. Obal spotřebiče vyhod'te do příslušného kontejneru, aby mohl být recyklován. Pomozte recyklovat odpad z elektrických a elektronických přístrojů. Nevyhazujte přístroje označené tímto symbolem do běžného odpadu z domácnosti. Vratte výrobek do místního zařízení pro recyklaci nebo se obrat'te na svůj městský úřad.
UPOZORNĚNÍ!
Nebezpečí zranění nebo udušení!
Chladivo a plyny se musí zlikvidovat profesionálně. Před řádnou likvidací se ujistěte, že potrubí chladicího okruhu není poškozeno. Odpojte spotřebič od elektrické sítě. Odřízněte kabel pro připojení do elektrické sítě a zlikvidujte ho. Aby nedošlo k zavření dětí nebo domácích mazlíčků do spotřebiče, odstraňte zásobníky a zásuvky a odmontujte západku dveří a těsnění.
1- Bezpečnostní informace....4
2- Běžný účel použití 8
3- Popis spotřebiče 9
4- Ovládací panel 12
5- Použití 13
6- Tipy na ušetření energie....21
7- Zařízení 22
8- Péče a čištění 25
9- Řešení problémů 27
10-Instalace....30
11- Technické údaje 35
12- Zákaznický servis....36
Před zapnutím spotřebiče si nejprve přečtěte následující bezpečnostní rady!:
UPOZORNĚNÍ!
Před prvním použitím
▶zkontrolujte, že nedošlo k poškození spotřebiče během přepravy.
►Odstraňte všechny obaly a držte mimo dosah dětí.
▶Před instalací spotřebiče vyčkejte alespoň 2 hodiny, aby byla zajiš-těna plná funkce chladicího okruhu.
▶S přístrojem manipulujte vždy minimálně ve 2 osobách, protože je těžky.
Instalace
▶Spotřebič umístěte na dobře větraném místě. Zajistěte, aby nad spotřebičem byla mezera minimálně 10 cm a kolem spotřebiče alespoň 10 cm.
▶Nikdy neumístujte spotřebič ve vlhkém prostředí nebo na místě, kde by na něj mohla stříkat voda. Kapky vody a skvrny osušte a očistete s měkkým čistým hadříkem.
▶Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti tepelných zdrojů (např. sporák, radiátory).
▶Instalujte a vyrovnejte spotřebič na místě, které odpovídá jeho velikosti a způsobu využití.
▶Udržujte větrací otvory v přístroji nebo ve vestavěné konstrukci čisté a bez překážek.
▶Ujistěte se, že elektrické údaje na výkonnostním štítku souhlasí se síťovým napájením. Pokud tomů tak není, obratte se na elektrikáře.
▶Spotřebič je provozován na 220-240 VAC / 50 Hz napájení. Abnormální kolísání napětí může způsobit, že se spotřebič nepodaří spustit, nebo se poškodí regulace teploty nebo kompresor, nebo při provozu může vznikat abnormální hluk. V takovém případě musí být namontován automatický regulátor napětí.
▶Použijte samostatnou zásuvku pro uzemnění napájení, jež je snadno přístupná. Spotřebič musí být uzemněný.
Pouze pro Spojené království: Napájecí kabel spotřebiče je vybaven 3drátovou (zemnicí) zástrčkou, která je vhodná pro standardní 3drátovou (zemnicí) zásuvku. Nikdy neodstraňujte ani nedemontujte třetí kolík (uzemnění). Po instalaci spotřebiče by zásuvka měla zůstat přístupná.
▶Nepoužívejte adaptér s více zásuvkami a prodlužovacími kabely.
▶Zkontrolujte, že lednička nestojí na napájecím kabelu. Nestoupejte na napájecí kabel.
▶Nepoškozujte chladicí okruh.
UPOZORNĚNÍ!
Každodenní používání
▶Spotřebič mohou používat děti od 8 let a osoby se sníženými fy-zickými, smyslovými nebo mentálními schopnostmi, nebo osoby s nedostatečnými zkušenostmi a znalostmi, pokud mají nad se-bou dohled nebo pokud byly vyškoleny ohledně bezpečného po-užívání spotřebiče a pokud chápou možná rizika.
▶Děti do 3 let udržujte v bezpečné vzdálenosti od spotřebiče, pokud nejsou pod neustálým dohledem.
▶Se spotřebičem si nesmí hrát děti.
▶Pokud v blízkosti spotřebiče uniká svítiplyn nebo jiný hořlavý plyn, vypněte ventil unikajícího plynu, otevřete dveře a okna a neodpo- jujte nebo nepřipojujte sítový kabel chladničky nebo jiného spotřebiče.
▶Věnujte pozornost tomu, že spotřebič je nastavený pro provoz při rozsahu okolní teploty mezi 10 a 43 °C. Pokud bude ponechán delší dobu v prostředí, kde je teplota vyšší nebo nižší než je uve-dený rozsah, nemusí správně fungovat.
▶Nepokládejte nestabilní předměty (těžké předměty, nádoby s vodou) nahoru na spotřebič, abyste zabránili zranění osob způsobené pádem nebo elektrickému šoku způsobenému kontaktem s vodou.
▶Netahejte za police ve dveřích. Dveře by se mohly zkřivit, polička na láhve odtáhnout nebo by se spotřebič mohl převrátit.
▶Dveře spotřebiče otvírejte a zavírejte pouze klikou. Mezera mezi dveřmi a mezi dveřmi a skříní je velmi úzká. Nedávejte ruce do těchto míst, abyste se vyhnuli skřípnutí prstů. Dveře otvírejte a zavírejte, pouze pokud v dosahu dveří nestojí děti.
▶Neskladujte nebo nepoužívejte hořlaviny, výbušniny nebo žíravé materiály ve spotřebiči nebo v jeho okolí.
▶V spotřebiči neskladujte léky, bakterie nebo chemické látky. Tento spotřebič určený pro domácnost. Nedoporučuje se pro sklado-vání materiálů s požadavkem na přesné teploty.
▶Nikdy neskladujte tekutiny v lahvích nebo plechovkách (kromě lihovin s vysokým obsahem alkoholu), zejména perlivých nápojů, v mrazničce, protože by během zmrazování praskly.
▶Pokud v mrazničce došlo k zahřátí, zkontrolujte stav potravin.
UPOZORNĚNÍ!
Každodenní používání
▶Nenastavujte príliš nízké teploty v prostoru ledničky. Při vysokém nastavení může teplota klesnout pod nulu. Pozor: Může dojít k roztržení lahví.
Nedotýkejte se zmrazených potravin mokrýma rukama (nostre rukavice). Zejména se vyvarujte jedení nanuků ihned po vyjmutí z mrazničky. Je zde nebezpečí omrzlin nebo tvorby puchýřů z mrazu. První pomoc: okamžitě dejte pod tekoucí studenou vodu. V žádném případě se neodtrhujte!
▶Nedotýkejte se vnitřního povrchu mrazničky, když je zapnutá, zejména mokrýma rukama, protože by vám ruce mohly přimrznout k povrchu.
▶V případě výpadku napájení nebo před čištěním spotřebič odpojte z napájení. Před tím, než spotřebič znovu zapnete, vyčkejte alespoň 5 minut, protože časté zapínání může poškodit kompresor.
▶Nepoužívejte elektrická zařízení uvnitř potravinové skříně, pokud se nejedná o přístroje doporučené výrobcem.
Údržba / čištění
▶Zajistěte, aby při provádění čištění a údržby byly děti pod dozo- rem.
▶Před prováděním jakékoli běžné údržby spotřebič odpojte od elektrické sítě. Před tím, než spotřebič znovu zapnete, vyčkejte alespoň 5 minut, protože časté zapínání může poškodit kompresor.
▶Při odpojování spotřebiče od el. napájení táhněte za zástrčku, ne za kabel.
▶Ne seškrabávejte námrazy a led ostrými předměty. Nepoužívejte spreje, elektrické ohřívače jako radiátory, fény, parní čističe nebo jiné zdroje tepla, abyste zabránili poškození plastových částí.
▶Pro urychlení rozmrazení nepoužívejte mechanická zařízení nebo jiné prostředky jinak, než je doporučeno výrobcem.
▶Pokud je sítový kabel poškozený, musí ho vyměnit výrobce, autorizovaný servis nebo podobně kvalifikovaná osoba, aby se zabránilo možným rizikům.
▶Nepokoušejte se o opravení spotřebiče vlastními silami. V přípa-dě nutnosti opravy spotřebiče kontaktujte náš zákaznický servis.
UPOZORNĚNÍ!
Údržba / čištění
▶Alespoň jednou ročně odstraňte prach ze zadní části spotřebiče, abyste omezili riziko vzniku požáru a také zvýšenou spotřebu energie.
▶Během čištění na spotřebič nestříkejte ani ho neoplachujte.
▶Nepoužívejte při čištění kropicí ani parní spotřebiče.
▶Studené skleněné police neomývejte horkou vodou. Náhlá změna teploty by mohla způsobit prasknutí skla.
Informace o chladicím plynu
UPOZORNĚNÍ!
Spotřebič obsahuje hořlavé chladivo ISOBUTAN (R600a). Zkontrolujte, že během přepravy a instalace nedošlo k poškození chladicího okruhu. Prosakující chladivo může způsobit poranění očí nebo se vznítit. Pokud se objeví závada, držte všechny zdroje otevřeného ohně stranou, důkladně vyvětrejte místnost, nezapojujte ani nevypojujte sítové kabely žádného spotřebiče v místnosti. Informujte zákaznický servis.
V případě, že chladivo přijde do kontaktu s očima, okamžitě je pro-pláchněte pod tekoucí vodou a zavolejte neprodleně očního lékaře.
VÝSTRAHA!
Když zavřete dveře, svislý nosník dveří na levých dveřich se ohne dovnitř (1).
Pokud se pokusíte zavřít levé dveře a vertikální pás na dveřich není zahnutý (2), nejprve ho zahněte, jinak pás na dveřích zasáhne upevňovací hřídel nebo pravé dveře. Tak může dojít k skluzu nebo netěsnosti dveří. Ve svislém nosníku dveří s nachází ohřivací závit. Tep- lota povrchu trochu vzroste, což je normální a nemá žádný vliv na funkce chladničky.
2- Běžný účel použití
2.1- Běžný účel použití
Tento spotřebič je určený k chlazení a mrazení potravin. Je zkonstruovaný výhradně pro použití v suchém interiéru domácností. Není určený pro komerční nebo průmyslové využití.
Není dovoleno spotřebič jakkoli měnit nebo upravovat. Nedovolené zacházení může způsobit poruchy a ztrátu záruky.
2.2 Příslušenství
Zkontrolujte příslušenství a textovou dokumentaci podle tohoto seznamu (Obr. 2.2):
2.2

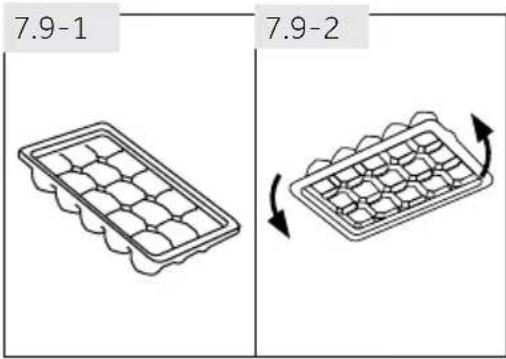

Miska na led s víkem

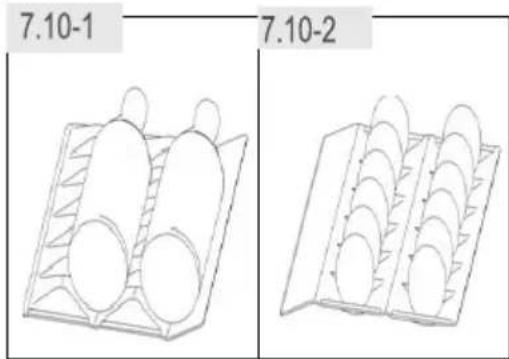

Zásobník na vajíčka
Dveřní panty
Distanční vložky
*
Kryt závesu
Energe- Záruční tický list štítek
Uživatelská příručka
*
A3FE744CPJ,A3FE743CPJ
pznámka: Rozdíly
Některé ilustrace v tomto manuálu se mohou v důsledku technických změn a rozdílnosti modelů lišit od Vašeho spotřebiče.

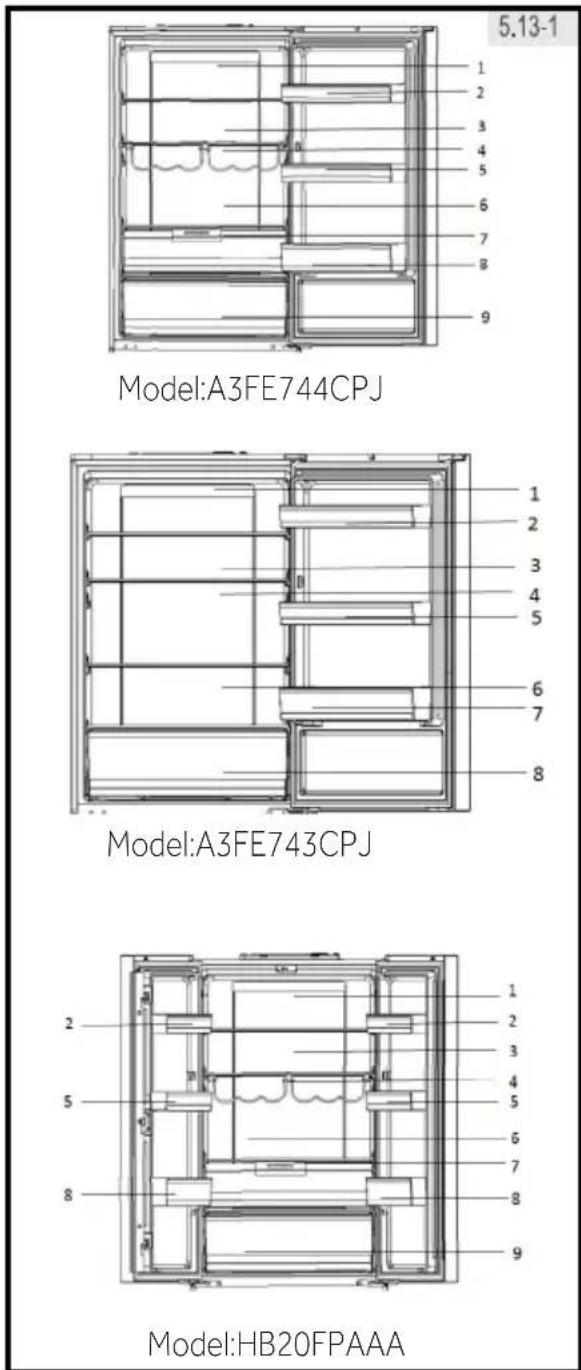

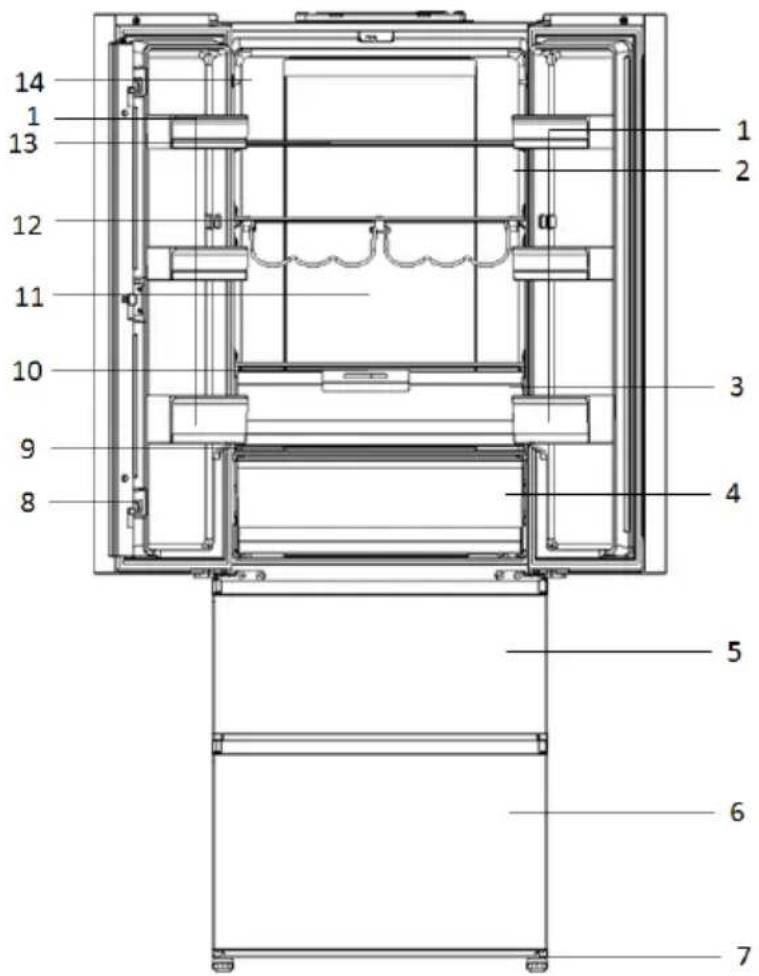

Obrázky spotřebiče (Obr.. 3)
model: HB20FPAAA
1 Polička na dveřích
2 Indikátor správné teploty (volitelně)
3 Vlhký box
4 Zásuvka My Zone
5 Horní mrazicí skladovací zásuvka
6 Dolní mrazicí skladovací zásuvka
7 Skleněná polička
8 Prah dveří
9 Skleněné víko zásuvky My Zone
10 Víko zásuvky Vlhkého boxu
11 Zadní svítidlo
12 Držák na lahve
13 Skleněná polička
14 Typový štítek
3- Popis spotřebiče

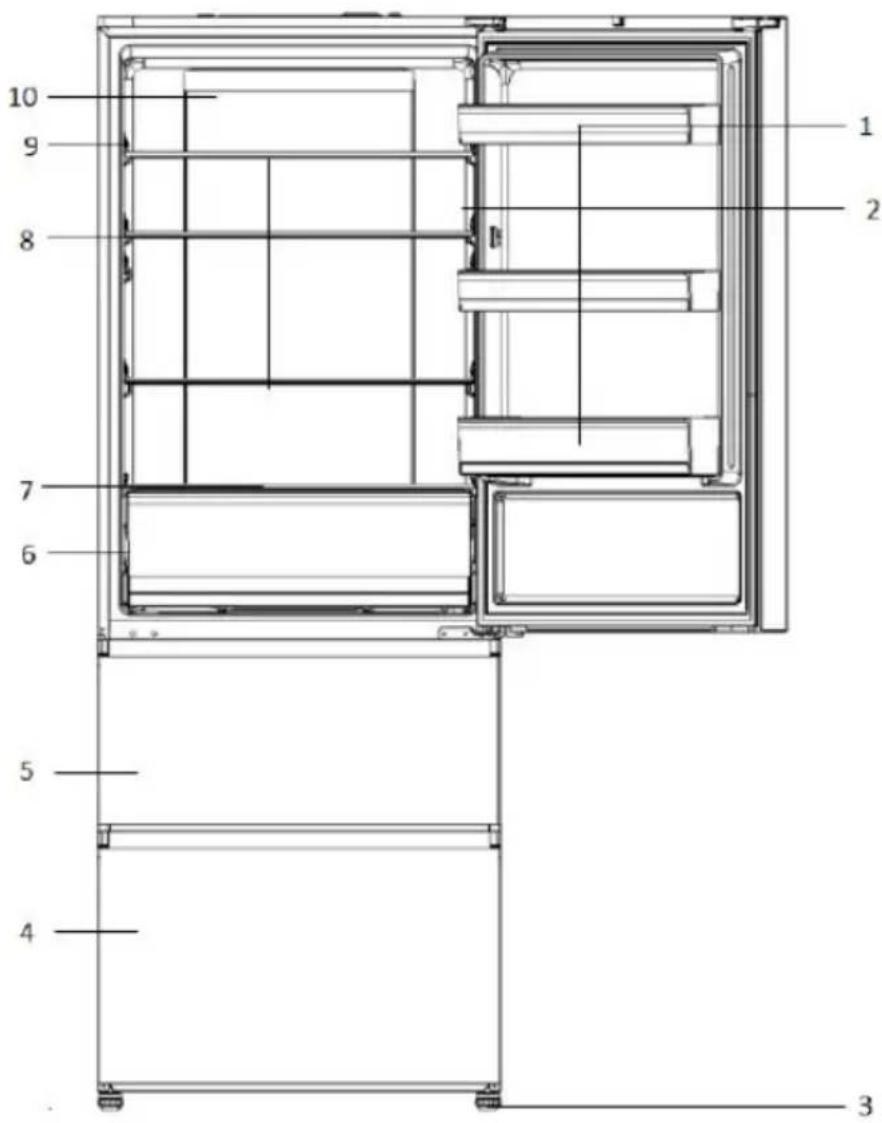

model: A3FE743CPJ
1 Polička na dveřích
2 Indikátor správné teploty (volitelně)
3 Nastavitelné nožičky
4 Dolní mrazicí skladovací zásuvka
5 Horní mrazicí skladovací zásuvka
6 Zásuvka My Zone
7 Skleněné víko zásuvky My Zone
8 Skleněná polička
9 Výkonnostní štítek
10 Zadní svítidlo

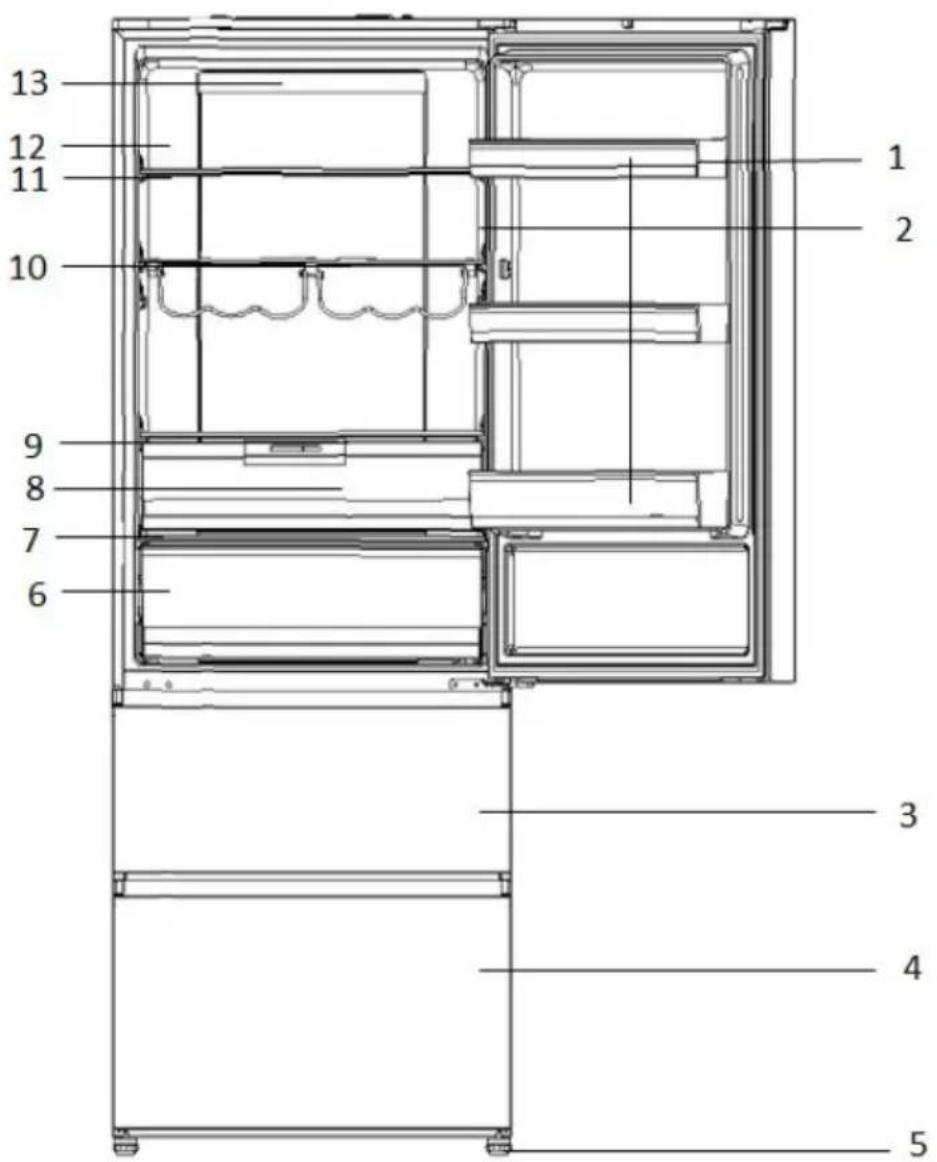

model: A3FE744CPJ
1 Polička na dveřích
2 Indikátor správné teploty (volitelně)
3 Horní mrazicí skladovací zásuvka
4 Dolní mrazicí skladovací zásuvka
5 Nastavitelné nožičky
6 Zásuvka My Zone
7 Skleněné víko zásuvky My Zone
8 Vlhký box
9 Skleněné víko zásuvky Vlhkého boxu
10 Držák na lahve
11 Skleněná police
12 Výkonnostní štítek
13 Zadní svítidlo

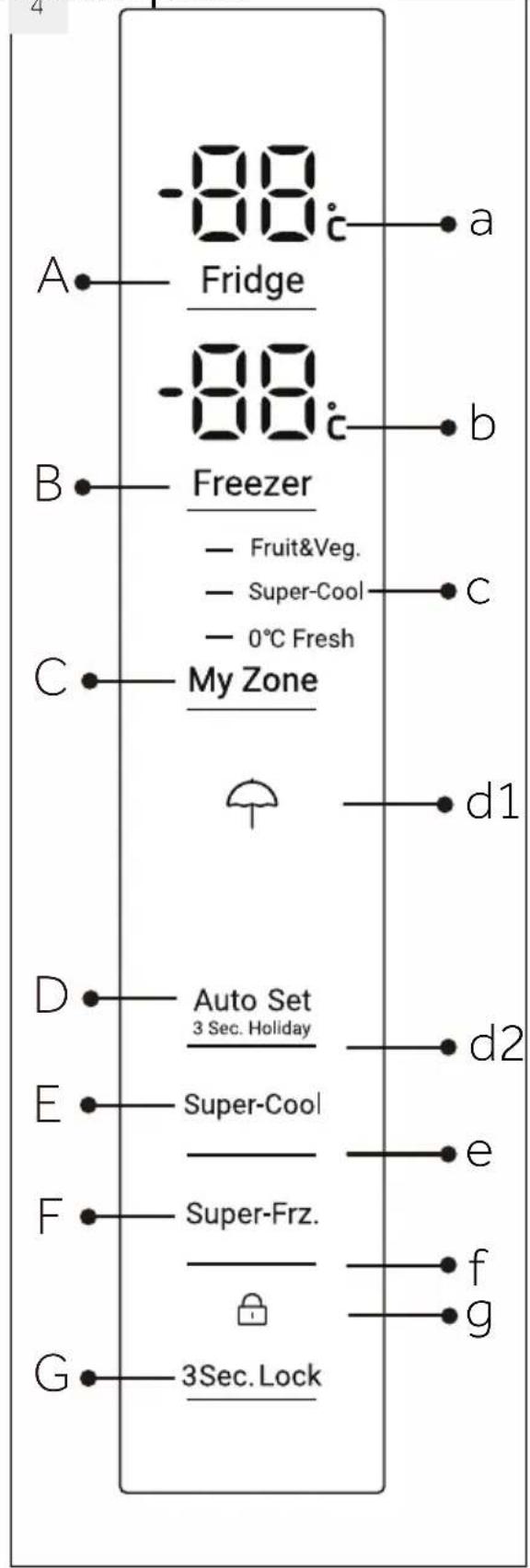

Ovládací panel
Tlačítka:
A Nastavení teploty chladničky
B Nastavení teploty mrazničky
C Nastavení My Zone
D Volič režimu Auto Set a funkce Dovolená
E Zapnutí/vypnutí funkce Extra chlazení
F Zapnutí/vypnutí funkce Extra mražení
G Zamknout/Odemknout panel
Kontrolky:
a Teplota chladící části
b Teplota mrazicí části
c Funkce My Zone

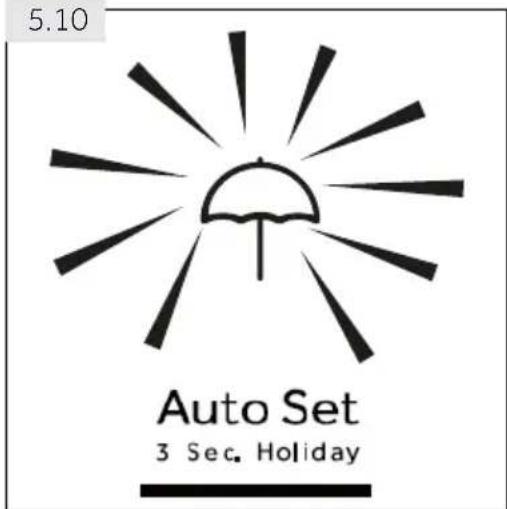

d1 Funkce „Dovolená“
d2 Režim Auto Set
e Funkce extra chlazení (Super Cool)
f Funkce extra mrazení (Super Freeze)
g Zámek ovládacího panelu
5.1 Před prvním použitím
Odstraňte všechny obalové materiály, udržujte je mimo dosah dětí a zlikvidujte je v souladu s ochranou životního prostředí.
Než vložíte do spotřebiče potraviny, očistěte ho uvnitř i zvenku vodou a jemným čisticím prostředkem.

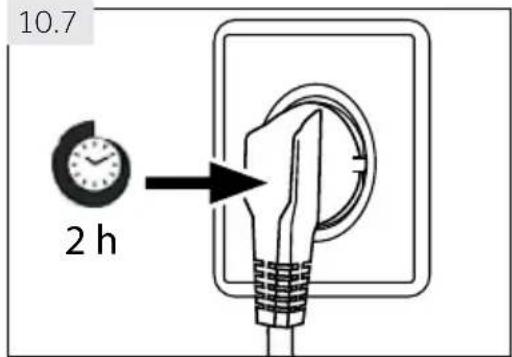

▶ Po vyrovnání a očištění spotřebiče vyčkejte alespoň 2 hodiny, než ho zapojíte do elektrické sítě. Viz oddíl INSTALACE.
▶ Nechte přihrádky vychladit na požadovanou teplotu dříve, než do nich vložíte potraviny. Funkce Extra mrazení pomáhá rychlému ochlazení mrazničky.
Teplota ledničky je automaticky nastavená na 5° C a teplota mrazničky na -18° C. To je doporučené nastavení. Nastavené teploty můžete ručně změnit podle vlastních požadavků. Vid'. REŽIM RUČNÍHO NASTAVENÍ.
5.2 Doteková tlačítka
Tlačítka na ovládacím panelu jsou doteková tlačítka, která reagují na lehký dotek prstem.
5.3 Zapnutí/Vypnutí spotřebiče
Spotřebič je funkční, jakmile ho zapojíte do elektrické sítě.
Při prvním zapnutí přístroje se zobrazí aktuální teplota chladničky a mrazničky ("a" a "b"). Displej začne blikat. Pokud jsou dveře zavřené, vypne se po 30 sekundách. Zámek panelu může být aktivní.
námka: Přednastavení
▶Spotřebič je nastavený na doporučenou teplotu 5°C (lednička) a -18°C (mraznička). Za normálních podmínek okolního prostředí není nutné teplotu nastavovat.
▶Přednastavená funkce pro zásuvku My Zone je Fruit & Veg..
Když zapnete spotřebič po předchozím odpojení od elektrické sítě, může trvat až 12 hodin, než dosáhne správných teplot.
Před vypnutím spotřebič vyprázdněte. Chcete-li spotřebič vypnout, vytáhněte napájecí kabel z elektrické zásuvky.
5.4 Pohotovostní režim
Displej se automaticky vypne 30 sekund po stisknutí tlačítka. Displej se automaticky zamkne. Při doteku libovolného tlačítka nebo otevření dveří/zásuvky se automaticky rozsvítí.
5.5
3Sec. Lock
5.5 Zamknout/Odemknout panel
Roznámka: Zámek ovládacího panelu
Ovládací panel se automaticky zablokuje proti aktivaci, není-li po dobu 30 sekund dotknuto žádné tlačítko. Chcete-li provést jakékoli nastavení, ovládací panel musí být odemčený.
▶Chcete-li zablokovat všechny prvky na panelu proti aktivaci, držte po dobu 3 sekund tlačítko „G“. (obr. 5.5). Rozsvítí se příslušná kontrolka „d”.
▶ Chcete-li panel odemknout, dotkněte se znovu tlačítka.
5.6 Alarm při otevřených dveřích
Pokud jsou jedny dveře ledničky otevřené déle než 1 minutu, ozve se alarm pro otevřené dveře. Alarm lze vypnout zavřením dveři. Pokud jsou dveře otevřené déle než 7 minut, světlo uvnitř ledničky a osvětlení ovládacího panelu se automaticky vypnou.
5.7 Volba pracovního režimu
Pro nastavení spotřebiče můžete zvolit jednu z následujících možností:
5.7.1 Režim Auto Set
Nemáte-li žádné speciální požadavky, doporučujeme využití AutoSet režimu:
Ve AutoSet režimu si spotřebič automaticky nastavuje teplotu v závislosti na okolní teplotě a na změnách vnitřní teploty. Tato funkce je zcela automatická.
-
Je li zamčený, odemkněte panel dotekem tlačítka „G“ (obr. 5.5.).
-

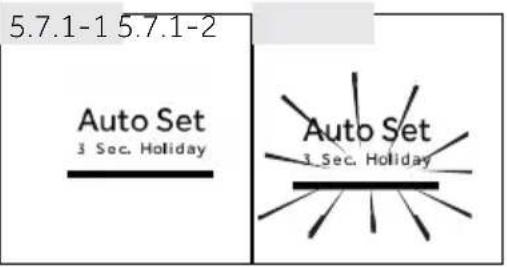

Dotkněte se tlačítka „D“ (Obr. 5.7.1-1).
-
Rozsvítí se kontrolka „d2“ a funkce se aktivuje (obr. 5.7.1-2).
Opakováním výše uvedených kroků, nebo výběrem další funkce, může být tato funkce opět vypnuta.
5.7.2 Režim ručního nastavení
Chcete-li nastavit teplotu spotřebiče ručně s ohledem na uchovávání specifických potravin, můžete ji nastavit přes tlačítko pro nastavení teploty:
známka: Konflikt s ostatními funkcemí
Teplotu nelze nastavit, pokud je aktivována jakákoli jiná funkce (Extra cool, Extra Freeze, Dovolená nebo AutoSet), nebo je displej uzamčen. Odpovídající indikátor bude blikat a bude doprovázen bzučákem.

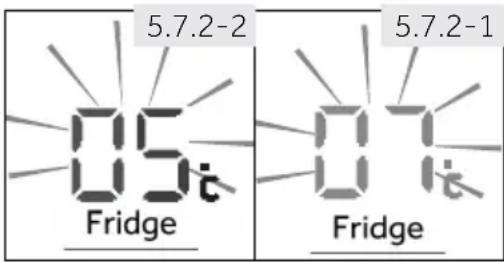

5.7.2.1 Nastavení teploty pro ledničku
- Je li zamčený, odemkněte panel dotekem tlačítka „G“ (obr. 5.5.).
- Abyste zvolili oddíl ledničky, dotkněte se tlačítka „A” (Lednička). Zobrazí se aktuální teplota chladícího oddílu (obr. 5.7.2-1).
- Dotkněte se postupně tlačítka "A" (Chladnička), dokud nezačne blikat požadovaná hodnota teploty (obr. 5.7.2.-2). Při každém dotknutí tlačítka zazní signál. Teplota se bude zvyšovat po 1°C, od minimální teploty 1°C po maximální teplotu 9°C. Optimální teplota v chladničce je 5°C. Chladnější teplota znamená zbytečnou spotřebu energie.
- Chcete-li potvrdit nastavenou teplotu, dotkněte se jakéhokoli tlačítka kromě „A“ (Lednička) nebo vyčkejte 5 sekund a nastavená hodnota se potvrdí automaticky. Zobrazená teplota přestane blikat.

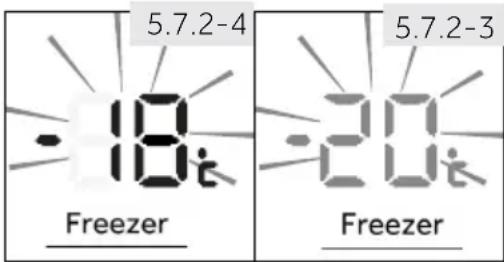

5.7.2.2 Nastavení teploty pro mrazničku
- Je li zamčený, odemkněte panel dotekem tlačítka „G“ (obr. 5.5.).
- Dotkněte se tlačítka „B“ (Mraznička) pro volbu oddílu mrazničky. Zobrazí se aktuální teplota mrazícího oddílu (obr. 5.7.2-3).
- Dotkněte se postupně tlačítka "B" (Mraznička), dokud nezačne blikat požadovaná hodnota teploty (obr. 5.7.2.-4). Při každém stisknutí tlačítka zazní signál. Teplota se bude zvyšovat po 1°C, od -15°C po -24°C. Optimální teplota v mrazničce je -18°C. Chladnější teplota znamená zbytečnou spotřebu energie.
- Chcete-li potvrdit nastavenou teplotu, stiskněte jakékoli tlačítko kromě „B“ (Mraznička) nebo vyčkejte 5 sekund a nastavená hodnota se potvrdí automaticky. Zobrazená teplota přestane blikat.
Poznámka: Faktory ovlivňující teplotu
Vnitřní teploty ovlivňují níže uvedené faktory:
▶ Okolní teplota
▶Četnost otevírání dveří
▶Množství uchovávaných potravin
▶Instalace spotřebiče
5.8 Funkce extra chlazení (Super Cool)
Chcete-li uložit větší množství potravin (např. po náku-pu), zapněte funkci Extra chlazení. Funkce Extra chla- zení urychlí chlazení čerstvých potravin a potraviny již uložené ochrání před nežádoucím ztepláním. Když funkce začíná, teplota je téměř +1°C.
- Je li zamčený, odemkněte panel dotekem tlačítka „G" (obr. 5.5.).

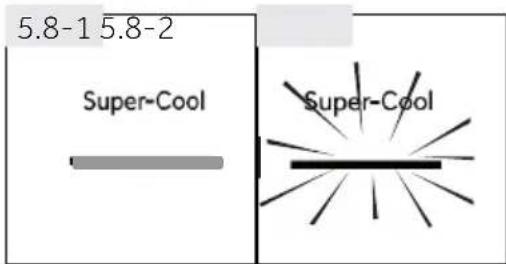

- Dotkněte se tlačítka "E" (Super-Cool) (obr. 5.8.-1).
- Rozsvití se kontrolka „e“ a funkce se aktivuje (obr. 5.8.-2).
Opakováním výše uvedených kroků, nebo výběrem další funkce, může být tato funkce opět vypnuta.
známka: Automaticky se vypne
Tato funkce se automaticky vypne, pokud funkce trvala déle než 4 hodiny.

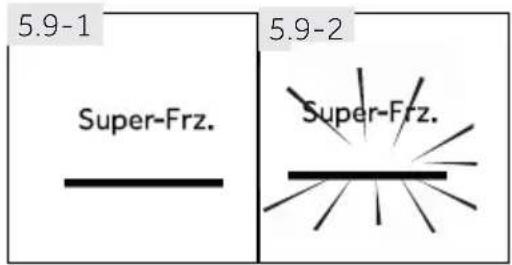

5.9 Funkce extra mrazení (Super Freeze)
Čerstvé potraviny by měly být zcela zmrazeny co nejrychleji. Zachovají se tak nejlepší nutriční hodnoty, vzhled a chut. Funkce Extra mrazení zrychluje zmražení čerstvých potravin a chrání již uložené potraviny před nežádoucím ztepláním. Pokud potřebujete jednorázově zmrazit velké množství potravin, doporučujeme zapnout funkci Extra mrazení 24 hodin před použitím mrazicího prostoru. Při spuštění funkce je teplota nižší než-24°C.
-
Je li zamčený, odemkněte panel dotekem tlačítka „G“ (obr. 5.5.).
-
Dotkněte se tlačítka "F" (Super-Freeze) (obr. 5.9.-1).
-
Rozsvítí se kontrolka „f“ a funkce se aktivuje (obr. 5.9.-2).
Opakováním výše uvedených kroků, nebo výběrem další funkce, může být tato funkce opět vypnuta.
známka: Automaticky se vypne
Po 50 hodinách se funkce Extra mrazení automaticky vypne. Spotřebič pak bude pracovat při teplotě, která byla nastavena před použitím funkce Extra mrazení.
5.10 Funkce Dovolená
Touto funkcí nastavíte teplotu spotřebiče na stálých 17°C.
Díky tomu je možné nechat dveře prázdné lednice zavřené, aniž by vznikl zápach nebo plíseň – a to po dobu dlouhé nepřítomnosti (např. během dovolené). Oddíl mrazničky můžete nastavit podle libosti.
- Je li zamčený, odemkněte panel dotekem tlačítka „G" (obr. 5.5.).
- Dotkněte se tlačitka „D“ (Auto Set) po dobu 3 sekund (Obr. 5.10). Rozsvítí se kontrolka „d1“ a funkce se aktivuje.
Opakováním výše uvedených kroků, nebo výběrem další funkce, může být tato funkce opět vypnuta.
Ve funkci Dovolená budou ko ntrolky "Fruit &Veg, Quick cool, 0°C fresh" v Myzone vypnut y a teplotu Myzone nebude možné nastavit. Přihrádka chladničky a Myzone se zobrazí v předchozím nastavení po ukončení funkce Dovolená.

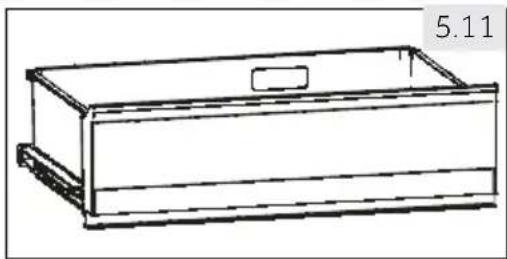

5.11 Zásuvka My Zone
Prostor ledničky je vybaven zásuvkou My Zone (Obr. 5.11). K dispozici jsou následující funkce:
Tato funkce je vhodná pro skladování čerstvé zeleniny a ovoce.
námka: Funkce "Fruit & Veg." (Ovoce a zelenina)
Ovoce citlivé na chlad (např. ananas, avokádo, banány, grapefruity), zelenina (např. brambory, lilek, fazole, okurky, cukety a rajčata), a sýry by se v zásuvce My Zone ucho-vávat neměly.
5.11.2 Funkce 0^ Fresh
Tato funkce nastaví teplotu v My Zone zásuvce na 0 °C. Je vhodná pro skladování čerstvých potravin, jako jsou maso a instantní výrobky. . Většina potravin zůstane při teplotě 0 °C čerstvá, ale nezamrzne.
námka: Funkce Fresh 0°C
Kvůli rozdílnému obsahu vody v mase se některá vlhčí masa zmrazí při teplotách nižších než 0°C. Z toho důvodu by hodně čerstvá masa měla být uchovávána v zásuvce My Zone při teplotě minimálně 0°C.
5.11.3 Q-Cool (Rychlé chlazení)
Tato funkce umožňuje rychlé chlazení nápoje v plechovkách, v krátkém čase. Teplota v prostoru MyZone je nastavena na +2 °C
známka: MyZone zásuvka
▶ Vždy musí být aktivovány jedna ze tří funkcí prostoru My Zone
▶ Pro snížení teploty chladničky použijte funkci Q-Cool. Pokud ji chcete zvýšit, použijte funkci Fruit & Veg.

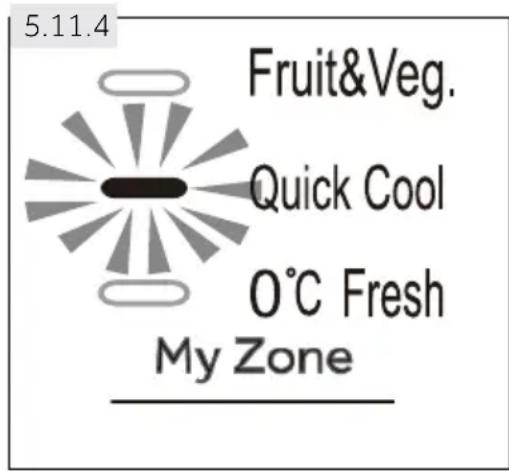

5.11.4 Volba funkce pro MyZone box
- Je li zamčený, odemkněte panel dotekem tlačítka „G“ (obr. 5.5.)
- Dotkněte se postupně tlačítka "C" (MyZone), dokud nezačne blikat požadovaná funkce (obr. 5.11.4).
- Po několika sekundách bude ukazatel "ac" svítit trvale a nastavení bude potvrzeno.
5.12 VLHKÝ BOX
Vlhký box je nastavitelný (posuňte posuvný blok doleva, abyste snížili úroveň vlhkosti a na opačnou stranu, abyste zvýšili úroveň vlhkosti)
5.13 Tipy pro uchování čerstvých potravin
5.13.1 Ukládání do prostoru ledničky
▶Udržujte teplotu v ledničce pod 5°C.
▶ Horká jídla se musí před uložením do ledničky zchladit na pokojovou teplotu.
▶Potraviny by se před uložením do ledničky měly omýt a osušit
▶ Potraviny určené pro uložení do ledničky by měly být řádně utěsněny, aby se zabránilo změnam vůně nebo chuti.
▶ Neuchovávejte nadměrné množství potravin. Pro lepší a homogenní chlazení ne-chávejte mezi potravinami mezery, aby kolem nich mohl proudit chladný vzduch.
▶Denně používané potraviny by se měly ukládat do přední části polic.
▶ Nechcete mezeru mezi potravinami a vnitřními stěnami ledničky, aby mohl vzduch volně proudit. Zejména ohlídejte, aby se potraviny nedotýkali zadní stěny: mohly by kní přimrznout. Zabraňte přímému kontaktu potravin (zejména mastných nebo kyse- lých) s vnitřním povrchem, protože mastnota a kyseliny ho mohou rozrušít. Kdykoli narazíte na mastnou/kyselou špínu, hned ji vyčistěte.
▶ Mražené potraviny můžete snadno rozmrazit v chladničce. Ušetříte tím energii.
Proces stárnutí ovoce a zeleniny, např. některé druhy zeleniny, melounů, papáji, banánu, ananasu atd., se může v ledničce urychlit. Proto není vhodné uchovávat je v ledničce. Zrání velmi nezralého ovoce se ale může o určitou dobu urychlit. Cibuli, čes-
nek, zázvor a další kořenovou zeleninu je možné uchovávat při pokojové teplotě.
Nepříjemné pachy uvnitř ledničky značí, že se něco vylilo a je nezbytné ledničku vyčistit. Viz PEČE A UDRZBA.
Různé potraviny je třeba umístit na různá místa podle toho, jaké mají vlastnosti: (obr.: 5.13.1).
1 Nakládané potraviny, konzervované potraviny, atd.
2 Máslo, sýry, vejce, koření, atd.
3 Masné výrobky, snack potraviny, atd.
4 Víno, šampaňské, atd.
5 Vejce, konzervované potraviny, koření, atd.
6 Těstoviny, mléko, tofu, mléčné výrobky atd.
7 VLHKÝ BOX: ovoce, zelenina, salát (Fruit & Veg.)
8 Nápoje a zavařené potraviny
9 Zásuvka My Zone
ovoce, zelenina, salát (Fruit & Veg.)
Konzervované nápoje (Q-Cool)
Syrové čerstvé potraviny (0°C Fresh)
1 Nakládané potraviny, konzervované potraviny, atd.
2 Máslo, sýry, vejce, koření, atd.
3 Masné výrobky, snack, těstoviny, mléko, tofu, mléčné výrobky atd.
4/6 Vejce, konzervované potraviny, koření, atd.
5 Nápoje a zavařené potraviny
7 Zásuvka My Zone
8 Ovoce, zelenina, salát (Fruit & Veg.)
Konzervované nápoje (Q-Cool)
Syrové čerstvé potraviny (0°C Fresh)
1 Nakládané potraviny, konzervované potraviny, atd.
2 Máslo, sýry, vejce, koření, atd.
3 Masné výrobky, snack potraviny, atd.
4 Víno, šampaňské, atd.
5 Vejce, konzervované potraviny, koření, atd.
6 Těstoviny, mléko, tofu, mléčné výrobky atd.
7 VLHKÝ BOX: ovoce, zelenina, salát (Fruit & Veg.)
8 Nápoje
9 a zavařené potraviny
5.13.2 Ukládání do prostoru mrazničky
▶Udržujte teplotu v mrazničce na -18°C.
24 hodin před mražením zapněte funkci Extra mrazení; -pro malé množství potravin stačí 4-6 hodin.
▶ Horké potraviny je nutné před uložením do mrazničky zchladit na pokojovou teplotu.
▶ Potraviny nakrájené na malé porce zmrznou rychleji a bude snadnější je rozmrazit a uvařit. Doporučená váha každá porce je do 2.5 kg
Je lepší potraviny před vložením do mrazničky zabalit. Vnější stana obalu musí být suchá, aby se balíčky k sobě nepřilepily. Obalové materiály musí být bez zápachu, neprodyšné, nesmí být toxické ani škodlivé.
Abyste nepřekročili dobu uchovávání potravin, zapište prosím datum zmrazení, časový limit a název potraviny na obal. Řid'te se doporučenou dobou uchovávání u různých potravin.
UPOZORNĚNÍ! Kyseliny, žíraviny a sůl atd. mohou narušit vnitřní povrch mrazničky. Neumístujte přímo na vnitřní povrch potraviny, které obsahují tyto látky (např. mořské ryby). Slanou vodu je třeba z mrazničky ihned vyčistit.
▶ Nepřekračujte dobu skladování potravin které jsou doporučovány výrobci. Z mrazničky vyndávejte pouze požadované množství potravin.
▶ Rozmrazené potraviny rychle zkonzumujte. Rozmrazené jídlo znovu nezmrazujte, pokud ho nejdřiv neuvařite, protože by to negativně ovlivnilo jeho poživatelnost.
Neukládejte do mrazničky nadměrné množství čerstvých potravin. Podívejte se na mrazicí kapacitu mrazničky – viz TECHNICKÁ DATA nebo údaje na výkonnostním štítku.
Potraviny lze uchovávat v mrazničce při teplotě nejméně -18°C po dobu 2 až 12 měsíců podle vlastností potravin (např. maso: 3-12 měsíců, zelenina: 6-12 měsíců)
▶ Chcete-li zmrazit čerstvé potraviny, zabraňte jejich kontaktu s již zmrazenými potravinami. Nebezpečí tání!
5.13.3 Při zmrazování komerčně mražených potravin postupujte prosím podle těchto pokynů:
Vždy věnujte pozornost pokynům výrobce o délce uchování potravin. Neporušujte tyto pokyny!
Kvůli zachování kvality potravin se snažte, aby doba mezi nákupem a uložením potravin byla co nejkratší.
Kupujte potraviny, které byly uchovávány při teplotě -18°C nebo nižší.
Vyhněte se nákupu potravin, které mají na obale sníh nebo námrazu – může to značit, že výrobek byl částečně rozmrazen a znovu zmrazen – nárůst teploty ovlivňuje kvalitu potravin.
Tipy na ušetření energie
▶Zkontrolujte, zda spotřebič správně větrá (viz INSTALACE).
▶Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti tepelných zdrojů (např. sporák, radiátory).
▶Nenastavujte na spotřebiči zbytečně nízké teploty. Čím nižší teplota je na spotřebiči nastavená, tím vyšší je spotřeba energie.
▶Funkce EXTRA CHLAZENÍ a EXTRA MRAZENÍ spotřebovává více energie.
▶Teplé potraviny nechce před uložením do spotřebiče ochladit.
▶Dveře spotřebiče otvírejte co nejméně a na co nejkratší dobu.
▶Spotřebič nenaplňujte přes míru, aby nedošlo ke ztížení cirkulace vzduchu.
▶Uvnitř potravinového balení by neměl být vzduch.
▶Udržujte těsnění dveří čisté, aby se dveře vždy správně zavřely.
▶Zmražené potraviny rozmrazujte v prostoru ledničky.
známka: Rozdíly v závislosti na modelu
Z důvodu různých modelů, váš výrobek nemusí mít všechny následující funkce. Viz kapitola POPIS PRODUKTU.

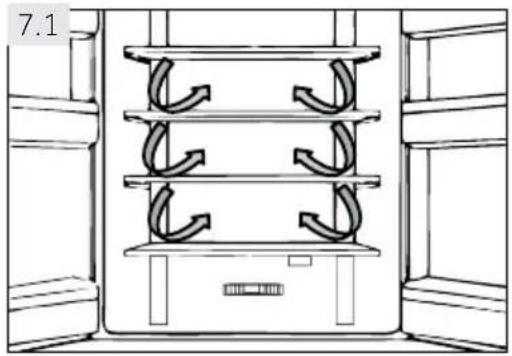

7.1 Více-proudové chlazení
Lednička je vybavena systémem více-proudého chlazení, díky němuž je proud studeného vzduchu umístěný do každé police (obr. 7.1). Pomáhá to udržet rovnoměrnou teplotu a zajistit tak, že potraviny zůstanou déle čerstvé.

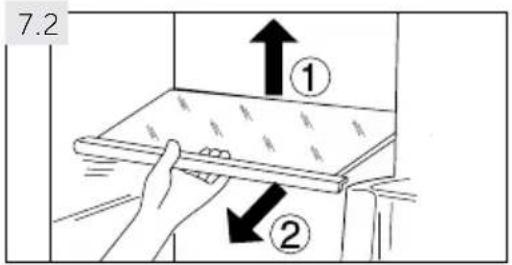

7.2 Nastavitelné poličky
Výšku polic lze nastavit podle vašich požadavků.
- Chcete-li přemístit polici, nejprve nadzvedněte její zadní okraj (1) a poté ji vytáhněte (2) (obr. 7.2).
- Chcete polici znovu vložit do ledničky, položte ji na výstupky po obou stranách a zatlačte ji do krajní zadní polohy, dokud nezapadne do žlábků po stranách
známka: Poličky
Zkontrolujte, že všechny strany police jsou ve stejné úrovni.

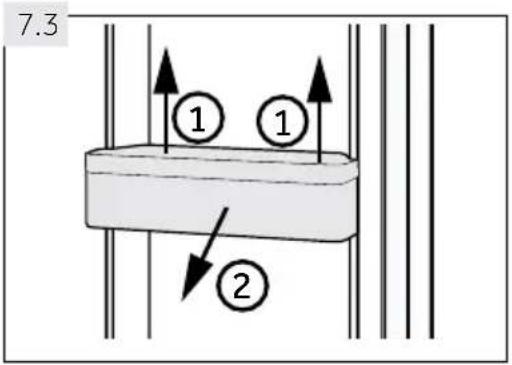

7.3 Snímatelné poličky na dveře
Poličky na dveře lze vyjmout kvůli čištění:
Položte ruce na obě strany poličky, zvedněte ji nahoru (1) a vytáhněte (2) (obr. 7.3).
Chcete-li vrátit poličku zpět na dveře, výše zmíněný postup obratte.

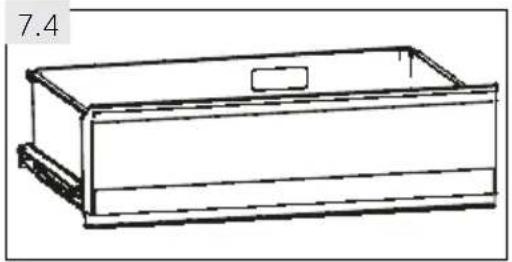

Chcete-li využívat a nastavit prostor My Zone (obr. 7.4), vyhledejte prosím sekci POUŽITÍ (Zásuvka My Zone).

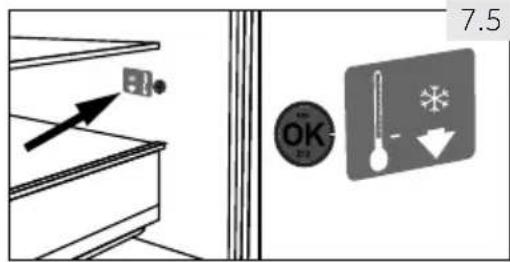

Kontrolku správné teploty (obr. 7.5) lze využít k udržování teploty pod +4°C. Pokud znaménko neukazuje „OK“, snižujte postupně teplotu.
oznámka: Nálepka OK
Po zapnutí spotřebiče může trvat až 12 hodin než se dosáhne správných teplot.

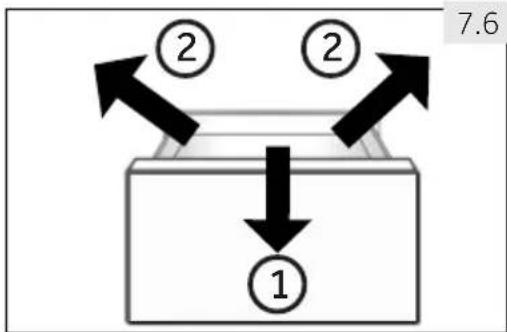

7.6 Vyjímatelná zásuvka mrazničky
Chcete-li odstranit zásuvku, vytáhněte ji v maximální míře (1), zvedněte a odstraňte ji (2).(obr. 7.6).
Chcete-li vrátit zásuvku, proved'te výše uvedené kroky v opačném pořadí.


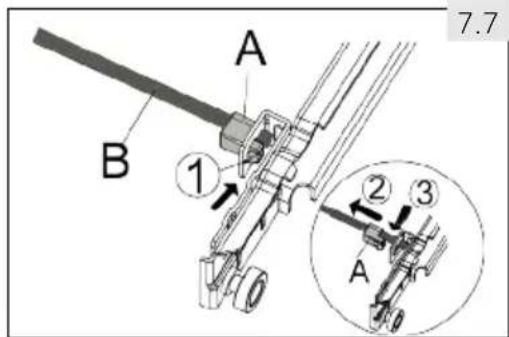

7.7 Odnímatelná spojovací tyč
Tyč může být odstraněna po odstranění horní mrazicí zásuvky (obr. 7.7):
- Stiskněte zásobník (1) plastového držáku (A) a přesuňte jej ven (2).
- Opakujte krok 1 na druhé straně.
- Odstraňte (3) spojovací tyč (B).
Chcete-li vrátit spojovací tyč zpět, výše zmíněný postup obratte.
7.8 3D-mrazicí zásuvka
Zásuvky v mrazničce (obr. 7.8) lze úplně vytáhnout v přímém směru. Jsou namontovány na snadno se otá- čející výsuvné jezdce, także můžete pohodlně ukládat a odebírat zmrazené potraviny. Díky mechanismu automatického zavírání dveří je ovládání snadné a šetří energii.
Nepřetěžujte zásuvky: Maximální zatížení každé zásuvky je: 35 kg!.
7.9 Zásobník na ledové kostky
- Naplňte zásobník na ledové kostky vodou do 3/4, zavřete ho víkem a vložte ho do jednoho z prostorů skladovací zásuvku mrazničky (obr. 7.9-1).
- Aby se kostky ledu uvolnily, lehce otočte zásobník nebo ho podržte pod tekoucí vodou (obr. 7.9-2).
7.10 Stojan na víno & Zásobník na vajíčka
(model: A3FE743CPJ)
- Udržujte je ploché.
- Sledujte dobře pro vkládání vína (obr. 7.10-1)
- Zadní strana je pro vejce (Obrázek 7.10-2)
7.11 Světlo
Při otevření dveří. se rozsvítí LED vnitřní osvětlení. Výkon světel není ovlivněn dalšími na-staveními ostatních zařízení.
7.12 Skládací stojan na lahve
(model: HB20FPAAA, A3FE744CPJ)
Pro obvyklé použití
- Stáhněte dolů držáky stojanu na láhve (obr. 7.12-1).

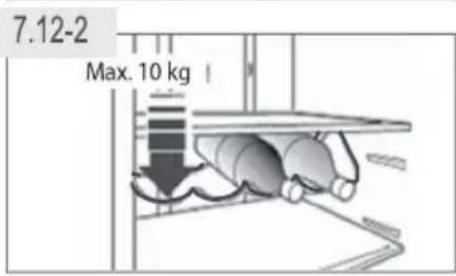

- Vložte láhve do stojanu (obr. 7.12-2).
Když se nepoužívá, stojan na láhve je možné složit zpět, aby se ušetřilo místo.
UPOZORNĚNÍ!
Ujistěte se, že celková hmotnost lahví nepřesáhne 10 kg.
7.13 VLHKÝ BOX
(model: HB20FPAAA, A3FE744CPJ)
Chcete-li využívat a nastavit prostor VLHKÝ BOX (obr. 7.12), vyhledejte prosím sekci POUŽITÍ (VLHKÝ BOX).
UPOZORNĚNÍ!
Než začnete s čištěním spotřebiče, odpojte ho od elektrické sítě.
8.1 Obecně
Spotřebič čistěte, pouze když je prázdný nebo když je v něm jen malé množství uskladněných potravin.
Spotřebič by se měl čistit každé 4 týdny jednak kvůli správné údržbě a jednak aby se zabránilo pachům ze špatně uchovávaných potravin.
UPOZORNĚNÍ!
Spotřebič nečistěte tvrdými kartáči, drátěnými kartáči, čisticími prášky, benzínem, amyloacetáty, acetony a podobnými organickými prostředky, kyselinami nebo alka-lickými čistidly. Abyste se vyhnuli poškození spotřebiče, používejte prosím k čištění speciální čisticí prostředky určené pro ledničky.
▶Během čištění na spotřebič nestříkejte ani ho neoplachujte.
▶Nepoužívejte při čištění kropicí ani parní spotřebiče.
▶ Studené skleněné police neomývejte horkou vodou. Náhlá změna teploty by mohla způsobit prasknutí skla.
Nedotýkejte se vnitřního povrchu prostoru mrazničky, zejména mokrýma rukama, protože by vám mohly k povrchu přimrznout.
▶Dojde-li k zahřátí, zkontrolujte stav zmrazených potravin.
▶Těsnění na dveřích musí být vždy čisté.
▶Vnitřek a plást spotřebiče čistěte houbičkou navlhčenou teplou vodou a neutrálním čisticím prostředkem (obr. 8.1).
▶Spotřebič omyjte a vysušte jemnou utěrkou.
▶Žádné součásti spotřebiče nemyjte v myčce nádobí.
▶Vyčistěte príslušenstvíjen s teplou vodou a neutrálním mýdlem.
▶Před opakovaným spuštěním spotřebiče vyčkejte alespoň 5 minut, protože časté zapínání může poškodit kompresor.
Rozmrazování ledničky a mrazničky probíhá automaticky, není potřeba provádět ho ručně.
8.3 Výměna LED osvětlení
Ve spotřebiči je jako světelný zdroj LED osvětlení, protože spotřebovává malé množství energie a má dlouhou životnost. Vyskytne-li se nějaká závada, kontaktujte prosím zákaznický servis. Viz ZÁKAZNICKY SERVIS.
UPOZORNĚNÍ!
Nevyměňujte LED lampu sami, smí být vyměněna pouze výrobcem nebo autorizovaným servisním technikem.
Ve spotřebiči je jako světelný zdroj LED osvětlení, protože spotřebovává malé množství energie a má dlouhou životnost. Vyskytne-li se nějaká závada, kontaktujte prosím zákaznický servis. Viz ZÁKAZNICKÝ SERVIS.
Parametry osvětlení:
Napětí 12V; Max Výkon: 2 W

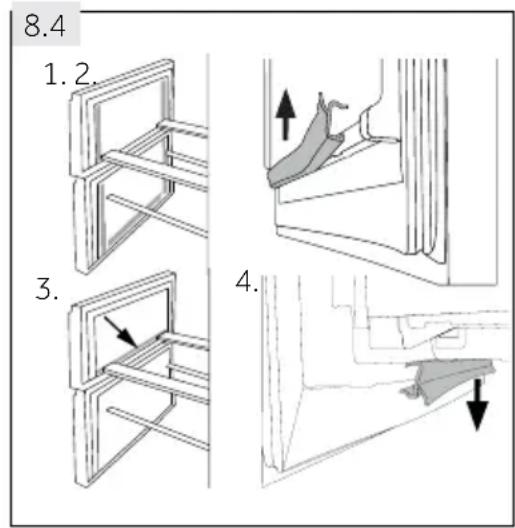

8.4 Odnímatelné doplňkové těsnění dveří
Na horní a dolní zásuvku mrazničky je k dispozici šest doplňkových těsnění.
- Umístěte pět označených těsnění dveří na horní a dolní zásuvku mrazničky (obr. 8.4-1.).
- Zajistěte, aby těsnění bylo připevněno zahnutou částí směrem dovnitř (obr. 8.4-2.).
- Umístěte spodní těsnění horní zásuvky podle návodu (obr. 8.4-3.).
- Zajistěte, aby těsnění bylo připevněno zahnutou částí směrem dolů (obr. 8.4-4.).
Tato těsnění stejně jako otočné dveře/těsnění zásuvek získáte prostřednictvím zákaznického servisu (viz Záruční list).
8.5 Nepoužívání spotřebiče po delší dobu
Nepoužíváte-li spotřebič delší dobu a nevyužili jste pro ledničku funkci Dovolená:
▶Vyjměte potraviny.
▶Odpojte sítový kabel.
▶Očistěte spotřebič podle výše uvedeného návodu.
Dveře a zásuvky/dveře mrazničky nechte otevřené, abyste zabránili vzniku nežádou-cích pachů uvnitř spotřebiče.
známka: Vypnutí
Spotřebič zapněte pouze pokud je to nezbytně nutné.
8.6 Stěhování spotřebiče
- Vyjměte všechny potraviny a odpojte spotřebič od elektrické sítě.
- Police a všechny pohyblivé části v ledničce a mrazničce zajistěte lepicí páskou.
- Nenaklánějte spotřebič pod větším úhlem než 45°, aby nedošlo k poškození chladicího systému.
UPOZORNĚNÍ!
▶Spotřebič nezvedejte za kliky.
▶Nikdy nepokládejte spotřebič na podlahu v horizontální poloze.
Hodně vzniklých problémů můžete vyřešit sami bez zvláštní kvalifikace. Vyskytne-li se ně-jaký problém, dříve než se obrátíte na prodejce, zkontrolujte všechny uvedené možnosti a postupujte podle níže uvedených pokynů. Viz ZÁKAZNICKÝ SERVIS.
UPOZORNĚNÍ!
▶ Před prováděním údržby spotřebič vypněte a odpojte ho od elektrické sítě.
Elektrické součásti smí opravovat pouze kvalifikovaný odborník, protože neodborné zásahy by mohly způsobit rozsáhlá následná poškození.
▶ Poškozený sítový kabel musí vyměnit výrobce, autorizovaný servis nebo podobně kvalifikovaná osoba, aby se zabránilo možným rizikům.
9.1 Tabulka řešení problémů
| Problém Možná přičina Možné řešení | ||
| Nefunguje kompresor. | Zástrčka není zapojená do elektric-ké zásuvky.Spotřebič je ve fázi odtáváníPři automatickém odmrazování je to normální | Zapojte spotřebič do elektrické sítě. |
| Spotřebič pracuje často nebo pracuje příliš dlouho. | Vnitřní nebo vnější teplota je příliš vysoká.Spotřebič byl nějakou dobu bez přívodu elektrické energie.Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.Dveře/zásuvky spotřebiče se ote-víraly příliš často nebo na dlouhou dobu.Nastavená teplota mrazničky je příliš nízká.Těsnění dveří/zásuvek je špinavé, opotřebované, prasklé nebo ne- vhodné.Není zajištěna požadovaná cirkula-ce vzduchu. | V tomto případě je běžné, že spotřebič pracuje delší dobu.Běžně trvá 8 až 12 hodin než se spotřebič zcela ochladí.Zavřete dveře/zásuvky a zkontro-lujte, že spotřebič stojí na rovném podkladu a že se dveří nedotýkají žádné potraviny ani jiné překážky.Neotvírejte dveře/zásuvky příliš často.Nastavte vyšší teplotu, dokud se spotřebič nedostane na uspokoji-vou teplotu.Ustálení teploty led-ničky trvá 24 hodin.Očistěte těsnění dveří/zásuvek nebo je nechte vyměnit v zákaz-nickém servisu.Zajistěte dostatečnou ventilaci. |
| Vnitřek ledničky je špinavý a/nebo za-páchá. | Je potřeba vyčistit vnitřek ledničky.V ledničce jsou uložené potraviny s výraznou vůní. | Umyjte vnitřek ledničky.Potraviny důkladně zabalte. |
9- Řešení problémů
Problém Možná příčina Možné řešení
| Uvnitř spotřebiče není dostatečně chladno. | Je nastavena přiliš vysoká teplota. • Nastavte teplotu znovu.Byly vloženy teplé potraviny. • Před uložením potraviny vždy ochladte.Bylo vloženo příliš mnoho potravin najednou.Potraviny jsou příliš blízko u sebe. • Mezi potravinami nechávejte mezery, aby mohl vzduch volně proudit.Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.Dveře/zásuvky spotřebiče se otevíraly příliš často nebo na dlouhou dobu. | Nastavte teplotu znovu.Vypněte funkci Power-Freeze. |
| Uvnitř spotřebiče je příliš chladno. | Nastavená teplota je příliš nízká.Funkce Power-Freeze je aktivní nebo pracuje příliš dlouho. | Nastavte teplotu znovu.Vypněte funkci Power-Freeze. |
| Na vnitřní straně ledničky kondenzuje vlhkost. | Ovzduší je příliš teplé a příliš vlhké.Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.Dveře/zásuvky spotřebiče se otevíraly příliš často nebo na dlouhou dobu.Nádoby na potraviny nebo tekutiny jsou otevřené. | Zvyšte teplotu.Zavřete dveře/zásuvku.Neotvírejte dveře/zásuvky příliš často.Nechte horké jídlo zchladnout na pokojovou teplotu a zakryjte potraviny a tekutiny. |
| Na vnějším povrchu nebo mezi dveřmi/dveřmi a zásuvkami se hromadí vlhkost. | Ovzduší je příliš teplé a příliš vlhké.Dveře/zásuvky nejsou těsně uzavřeny. Kondenzaci způsobuje studený vzduch ve spotřebiči a teplý vzduch venku. | To je ve vlhkém prostředí normální. Změna nastane, až klesne vlhkost.Ujistěte se, že dveře/zásuvka jsou těsně zavřené. |
| V mrazničce je silná vrstva ledu a námrazy. | Potraviny nebyly správně zabalené.Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.Dveře/zásuvky spotřebiče se otevíraly příliš často nebo na dlouhou dobu.Těsnění dveří/zásuvek je špinavé, opotřebované, prasklé nebo nevhodné.Uvnitř je překážka, která brání správnému zavření dveří/zásuvky. | Potraviny vždycky správně zabalte.Zavřete dveře/zásuvku.Neotvírejte dveře/zásuvky příliš často.Těsnění dveří/zásuvky očistěte nebo vyměňte za nové.Přemístěte police, dveřní poličky nebo vnitřní zásobníky tak, aby bylo možné zavřít dveře/zásuvku. |
| Spotřebič dělá neobvyklý hluk. | Spotřebič nestojí na rovné ploše.Spotřebič je v kontaktu s nějakým předmětem. | Vyrovnejte spotřebič nastavením nožiček.Odstraňte předměty z okolí spotřebiče. |
| Problém Možná příčina Možné řešení | ||
| Měl by být sly-šet tenký zvuk podobný zvuku tekoucí vody. | • To je normální. • - | |
| Uslyšíte pípnutí alarmu. | • Jsou otevřené dveře úložného prostoru ledničky. | • Zavřete dveře nebo alarm vypněte ručně. |
| Uslyšíte slabé hučení. | • Pracuje anti-kondenzační systém • Zabraňuje to kondenzaci a je to v pořádku | |
| Nefunguje vnitřní osvětlení nebo chladicí systém. | • Zástrčka není zapojená do elektric-ké zásuvky.• Zdroj napájení není v pořádku.• LED osvětlení nefunguje. | • Zapojte spotřebič do elektrické sítě.• Zkontrolujte, jestli přívod elektric-ké energie v místnosti. Kontaktuj-te místního dodavatele elektrické-ho proudu!• Kvůli výměně světla prosím kon-taktujte servis. |
| Boky skříně a pásy dveří se mo-hou zahřát. | • To je normální. • - | |
9.2 Přerušení elektrické energie
V případě výpadku elektrického proudu by měly potraviny zůstat bezpečně vychlazené po dobu asi 16 hodin. V případě delšího výpadku proudu, zejména v létě, postupujte podle těchto pokynů:
▶ Otevírejte dveře/zásuvky co možná nejméně.
Během výpadku proudu nepřidávejte do spotřebiče další potraviny.
Pokud je výpadek proudu předem ohlášený a předpokládaná doba výpadku přesahu-je 16 hodin, vyrobte led a vložte ho do zásobníku v horní části ledničky.
Jakmile je dodávka energie obnovena, je nutné zkontrolovat stav potravin.
V důsledku zvýšení teploty v ledničce během výpadku elektrického proudu nebo jiné poruchy dojde ke zkrácení doby uložení potravin a také se sníží jejich kvalita. Potravi-ny, které se rozmrazily, by se měly bud'brzy zkonzumovat, nebo uvařit a znovu zmra-zit (pokud je to vhodné), aby se předešlo zdravotním rizikům.
Poznámka: Funkce paměti při přerušení napájení
Po obnovení napájení přístroj pokračuje v nastaveních, které byly nastaveny před výpad-kem proudu.
10.1 Vybalení
UPOZORNĚNÍ!
▶ Spotřebič je těžký. Se spotřebičem manipulujte vždy nejméně ve dvou.
Všechny obalové materiály udržujte mimo dosah dětí a zlikvidujte ho způsobem, který je šetrný k životnímu prostředí.
▶Vyjměte spotřebič z obalu.
▶Odstraňte všechny obalové materiály.
10.2 Podmínky životného prostředí
Teplota v místnosti by se měla pohybovat v rozmezí 10°C až 43°C, protože může ovlivňovat teplotu uvnitř spotřebiče a spotřebu energie. Neinstalujte spotřebič do blízkosti spotřebičů, které vydávají teplo (sporáky, ledničky), aniž by byl odizolován.
10.3 Obrácení dveří
(Pouze modely A3FE743CPJ, A3FE744CPJ)
Dříve než spotřebič trvale nainstalujete, zkontrolujte správné umístění závěsu dveří. Pokud je potřeba, viz sekce OBOUSTRANNÉ DVEŘE.
10.4 Prostorové požadavky

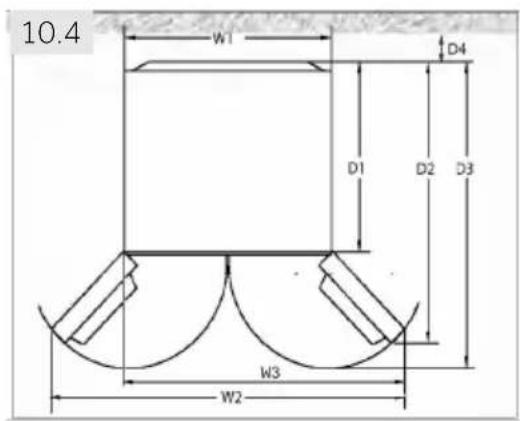

Prostor nutný při otevřených dveřich (obr. 10.4):
| Model | Šříkav mm | Hloubkav mm | Vzdálenost ke zdiv mm | ||||
| W1 W2 W3 D1D2D3D4 | |||||||
| A3FE743CPJA3FE744CPJ | 700-60011401582100 | ||||||
| HB20FPAAA 7001188-600887966100 | |||||||

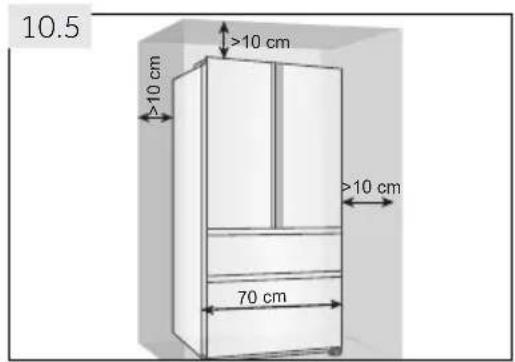

10.5 Ventilační systém
Pro dosažení dostatečné ventilace spotřeby z důvodu bezpečnosti, je nutné dodržet požadavky pro správné větrání (obr. 10.5).

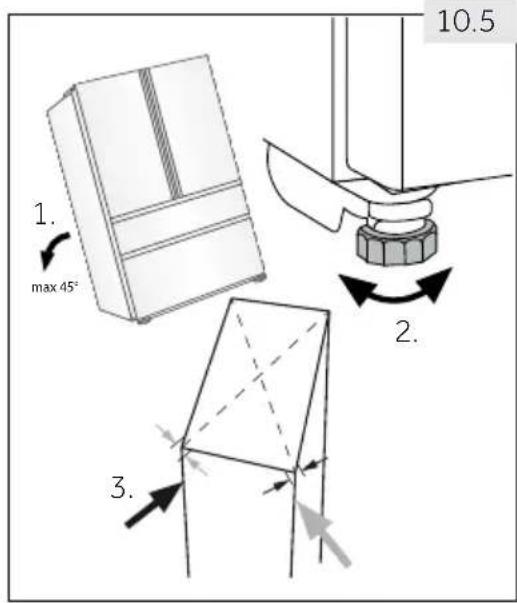

10.5 Umístění spotřebiče
Spotřebič umístěte na rovný a pevný povrch.
- Nakloňte spotřebič lehce dozadu (obr. 10.5).
- Nastavte nožičky na požadovanou úroveň.
- Stabilitu spotřebiče zkontrolujete tak, že střídavě udeříte do protilehlých stran. Mírné vychýlení by mělo být stejné v obou směrech. V opačném případě by mohlo dojít k deformaci rámu; důsledkem může být netěsnící zavírání dveří. Mírný náklon na zadní stranu usnadňuje zavírání dveří.
10.6 Jemné doladění dveří
Pokud dveře nejsou v jedné rovině, tento nesoulad lze napravit následujícím způsobem:

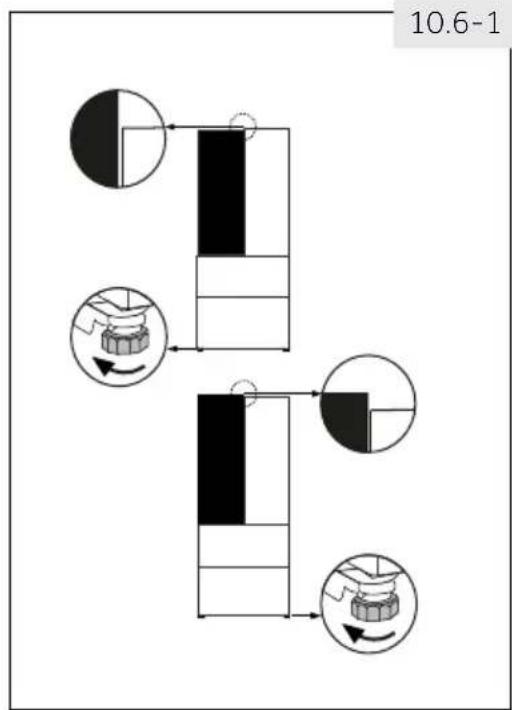

10.6.1 Použití nastavovacích nožiček
Otočte patku ve směru šipky (obr. 10.6-1) pro snížení nebo zvýšení nožiček.


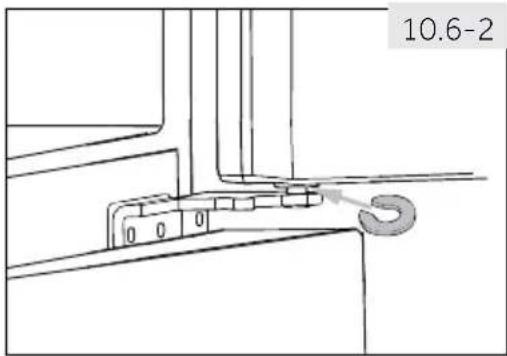

10.6.2 Použití distanční vložky
▶Otevřete horní dveře a zvedněte je.
▶ Opatrně cvakněte distanční vložku (najdete ji v sáčku s příslušenstvím) na bílý plastový kruh na středním závěsu ručně nebo pomocí nástrojů jako jsou např. kleště (obr. 10.6-2). Dveře nepoškrábejte nebo na nich neudělejte prolákliny.
Při používání chladničky v budoucnu, jev nerovnoměrných dveří může vést k zkažení uložených potravin. Pak upravte výše uvedeným způsobem.
10- Instalace
10.7 Čekací doba
V kapsli kompresoru je umístěný bezúdržbový olej. Při naklánění spotřebiče během převozu se olej mohl do- stat přes zavřené potrubí. Vyčkejte 2 hodiny před za- pojením spotřebiče do elektrické sítě (obr. 10.7), aby se olej mohl vrátit do pouzdra.
10.8 Elektrické připojení
Před každým zapojením zkontrolujte, zda:
▶zdroj energie, zásuvka a pojistka odpovídají výkonnostnímu štítku.
je zásuvka uzemněná a nepoužíváte prodlužovací kabel ani vícenásobné zásuvky.
▶se zástrčka a zásuvka přesně shodují.
Zástrčku zapojte do řádně instalované domácí zásuvky.
UPOZORNĚNÍ!
Poškozený napájecí kabel musí být vyměněn v zákaznickém servisu, aby nedošlo ke vzniku nebezpečí (viz Záruční list).
Při umístování spotřebiče se ujistěte, že přívodní kabel není zachycen nebo poškozený. Neumístujte více prěnosných zásuvek nebo prěnosných napájecích zdrojů na zadní stranu spotřebiče.
Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.
10.9 Obrácení dveří
Než připojíte spotřebič do elektrické sítě, měli byste zkontrolovat, zda není potřeba přemístit otevírání dveří z pravé strany (při dodání) na levou v závislosti na místě instalace spotřebiče.
UPOZORNĚNÍ!
▶Spotřebič je těžký. Na obrácení dveří jsou potřeba 2 osoby.
▶ Než se pustíte do jakékoli činnosti, odpojte spotřebič od elektrické sítě.
Nenaklánějte spotřebič pod úhlem větším než 45°, aby nedošlo k poškození chladicího systému.

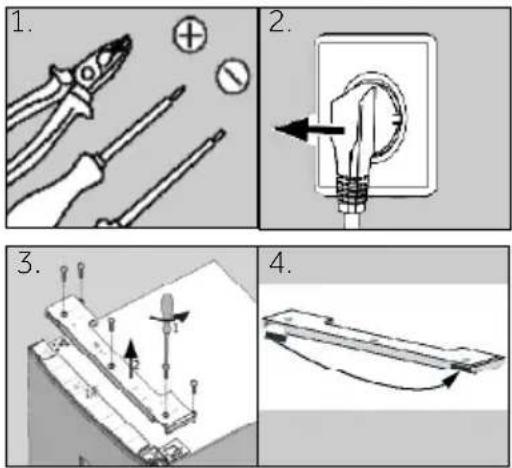

Kroky při montáži (obr. 10.9):
- Připravte si potřebné nářadí.
-
Odpojte spotřebič od elektrického napětí.
-
Odstraňte pět šroubů, které upevňu-jí přední panel (1) a vyberte panel (2).
Odstraňte malý kryt předního panelu směrem sleva na pravou stranu.
- Odpojte spojovací kabel
-
Odstraňte kryt horního závěsu (1) a odšroubujte horní závěs (tři šrouby) na pravé straně (2).
-
Opatrně zdvihněte uvolněné dveře ledničky z dolního závěsu.
- Otočte dvířka vzhůru nohama, odšroubujte kryt (1) a dveřní zarážku (2), s která umožní posílení dílem (3).
- Odstraňte spodní závěs horních dveří.
- Vyměňte záslepky a šrouby na straně.
- Přendejte zarážku dveří ze stávající strany na opačnou.
- Vyberte nový spodní závěs horních dveří z obalu s příslušenstvím a přišroubujte jej na levou stranu přístroje.
- Opatrně zdvihněte horní dveře a nasad'te je na spodní závěs tak, aby čep zapadl do pantu.
- Vyjměte horní závěs z obalu s příslušenstvím. Přeložte připojovací kabel přes horní závěs a upevněte horní závěs s třemi šrouby na levé stra- ně přístroje.
- Nasad'te kryt závěsu (dodáván v obalu s příslušenstvím) na závěs.
- Zapojte spojovací kabel a vložte ho do otvoru.
- Vratte zpět přední panel a připevněte jej pěti šrouby. Po změně závěsu dveří zkontrolujte, zda je těsnění dveří správně umístěné na plášti a zda jsou všechny šrouby dostatečně utažené.
11.1 List výrobku podle nařízení EU č. 1060/2010
| Obchodní značka Haier | ||||
| Identifikační značka modelu | A3FE743CPJ | A3FE744CPJ | HB20FPAAA | |
| Kategorie modelu | Lednička-mraznička | |||
| Třída energetické účinnosti | A++ | |||
| Roční spotřeba energie (kWh/rok)1) | 300 | 310 | 316 | |
| Objem chladicího prostoru (L) | 310 | 339 | 333 | |
| Objem mrazicího prostoru (L) **** | 121 | 121 | 121 | |
| Počet hvězdiček |  | |||
| Teplota dalších prostorů > 14°C Nepoužitelné | ||||
| Beznámrazový systém | Ano | |||
| Zabezpečení při výpadku proudu (h) | 16 | |||
| Mrazicí kapacita (kg/24h) | 14 | |||
| Klimatická třída Spotřebič je určený pro použití při teplotě okolní prostředí mezi 10°C a 43°C. | SN/N/ST/T | |||
| Vzduchem šířené emise hluku (db(A) re 1pW) | 38 | |||
| Typ konstrukce | Volně stojící | |||
^1) na základě výsledků 24 hodinové normalizované zkoušky. Skutečná spotřeba energie bude záviset na používání a umístění spotřebiče.
11.2 Doplňkové technické údaje
| Celkový objem brutto (l) | 489 | 522 | 517 | |
| Čistý objem (L) | 431 | 460 | 454 | |
| Napětí / Frekvence | 220 -240V ~/ 50Hz | |||
| Spotřeba (W) | 120 | |||
| Vstupní proud (A) | 1.5 | |||
| Hlavní pojistka (A) | 16 | |||
| Chladicí kapalina/množství | A3FE743CPJ/A3FE744CPJ/HB20FPAAA: R 600a/62g | |||
| Rozměry (V/Š/H v mm) | 675x700x1906 | 675x700x2006 | 675x700x20 06 | |
11.3 Normy a směrnice CE
Tento výrobek vyhovuje požadavkům všech odpovídajících směrnic ES včetně souvisejících harmonizovaných norem, které jsou nutné pro to, aby výrobek mohl nést označení CE.
12- Zákaznický servis
Doporučujeme používat originální náhradní díly a služby zákaznického servisu Haier. Máte-li se spotřebičem nějaký problém, podívejte se prosím nejprve do sekce ŘEŠENÍ PROBLÉMŮ.
Pokud tam nenajdete řešení, kontaktujte prosím
▶místního prodejce nebo
▶ oddíl Service & Support na stránkách www.haier.com, kde můžete najít telefonní čísla a můžete aktivovat váš servisní požadavek.
Ještě, než budete kontaktovat naše Servisní centrum, zkontrolujte, zda máte níže uvedené informace.
Informace najdete na výkonnostním štítku.
Model ____
Výrobní číslo. ____
Zkontrolujte také Záruční list, který je dodáván spolu se spotřebičem pro případ reklamace.
Pro všeobecné obchodní otázky vyhledejte naše níže uvedené evropské adresy.
| Evropské adresy Haier | |||
| Země* Poštovní adresa Země* Poštovní adresa | |||
| Itálie | Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITÁLIE | Francie | Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCIE |
| Španělsko Portugalsko | Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ŠPANĚLSKO | Belgie-FR Belgie-NL Nizozemsko Lucembursko | Haier Benelux SA Anderlecht Route de Lennik 451 BELGIE |
| Německo Rakousko | Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg NĚMECKO | Polsko Česko Madársko Recko Rumunsko Rusko | Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Varšava POLSKO |
| Spojené království | Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK | ||
*Pro více informací prosím jděte na www.haier.com
