KV-21CL5K - Televize SONY - Bezplatný návod k obsluze

Typ produktu	Barevný televizor s plochou obrazovkou FD Trinitron
Model	KV-21CL5K
Značka	Sony
Úhlopříčka obrazovky	21 palců
Rozměry (Š x V x H)	Přibližně 630 x 460 x 492 mm
Hmotnost	Přibližně 25 kg
Příkon	66 W (v provozu), méně než 1 W (v pohotovostním režimu)
Napájecí napětí	220-240 V střídavého proudu, 50 Hz
Barevný systém	PAL, SECAM, NTSC 3.58/4.43 (pouze video vstup)
Rozsah kanálů	VHF: E2-E12; UHF: E21-E69; CATV: S1-S20; HYPER: S21-S41; D/K: R1-R12, R21-R69
Audio výstup	2 x 10 W (hudební výkon), 2 x 5 W (RMS)
Konektory	2 x SCART (21pin), 3 x RCA (video), 3 x RCA (audio), konektor pro sluchátka
Funkce	Teletext, Fastext, TOPtext, časovač zapnutí/vypnutí, automatické ladění, nastavení obrazu a zvuku
Obsah balení	Dálkový ovladač RM-W100, 2 baterie IEC
Materiály	Ekologicky nezávadný papír bez chlóru (v návodu)
Údržba a čištění	Otírejte měkkým jemně navlhčeným hadříkem; nepoužívejte abraziva, alkohol, benzín
Bezpečnostní opatření	Zabraňte vniknutí kapalin a předmětů dovnitř; neotvírejte kryt; zajistěte ventilaci (alespoň 10 cm z každé strany)
Země výroby	Slovensko (Sony Slovakia)

Často kladené otázky - KV-21CL5K SONY

Jak zapnout televizor poprvé?

Připojte televizor k síti 220-240 V. Stiskněte tlačítko napájení na předním panelu. Postupujte podle pokynů na obrazovce pro výběr jazyka, země a automatického ladění kanálů.

Jak naladit kanály ručně?

Stiskněte MENU, zvolte 'Nastavení kanálů' -> 'Ruční ladění programů'. Vyberte číslo programu, systém (B/G nebo D/K), typ kanálu (C nebo S) a číslo kanálu. Pro vyhledávání použijte tlačítka +/-.

Co dělat, když není obraz, ale je zvuk?

Vstupte do nabídky 'Obraz' a zvolte 'Reset' pro návrat do továrního nastavení. Pokud to nepomůže, zkontrolujte připojení antény.

Jak připojit videorekordér nebo DVD?

Použijte kabel SCART pro připojení ke konektoru na zadním panelu. Zapněte zařízení a stiskněte tlačítko pro výběr vstupu na dálkovém ovladači, dokud se neobjeví správný symbol (např. '1' pro SCART).

Jak používat teletext?

Stiskněte tlačítko TEXT na dálkovém ovladači. Zadejte třímístné číslo stránky pomocí číselných tlačítek. Pro navigaci použijte tlačítka +/-. Pro ukončení stiskněte TEXT nebo MENU.

Jak nastavit časovač vypnutí?

Stiskněte MENU, zvolte 'Časovač' -> 'Časovač vypnutí'. Nastavte čas od 0 do 1 hodiny 30 minut pomocí +/- a potvrďte. Televizor se automaticky přepne do pohotovostního režimu.

Proč bliká červená kontrolka a televizor se nezapíná?

To indikuje závadu. Odpojte televizor od sítě na několik minut a zkuste to znovu. Pokud problém přetrvává, kontaktujte servisní středisko Sony.

Jak vyčistit obrazovku a kryt?

Vypněte televizor a odpojte jej od sítě. Použijte měkký hadřík jemně navlhčený vodou. Nepoužívejte alkohol, benzín ani abrazivní prostředky.

Je možné připojit sluchátka?

Ano, na předním panelu je konektor pro sluchátka. Po připojení se reproduktory televizoru automaticky vypnou.

Jak změnit pořadí kanálů?

Stiskněte MENU, zvolte 'Nastavení kanálů' -> 'Třídění programů'. Vyberte kanál, který chcete přesunout, stiskněte OK, poté vyberte novou pozici a potvrďte.

NÁVOD K OBSLUZE KV-21CL5K SONY

Děkujeme Vám, že jste si vybrali televizor Sony s plochou obrazovkou FD Trinitron.

Před použitím televizoru si pozorně přečtěte tento návod k obsluze a zachovejte ho pro budoucí informaci.

Znaky, které užíváme v tomto návodu k obsluze:

• Důležitá informace.
• Informace o funkci.
  •1,2...Posloupnost pokynů.

- Šedá výplň tlačítek dálkového ovladače označuje tlačítka, která je nutno stisknout v tomto kroku.

- Informace o výsledku pokynů.

Obsah

Úvod....3 Bezpečnostní opatření....4

Všeobecný popis

Všeobecný přehled tlačítek dálkového ovladače.... 5 Všeobecný přehled tlačítek televizoru.... 6

Instalace

Vložení baterií do dálkového ovladače....6 Připojení antény a videa....6

První zapojení televizoru

Zapnutí a automatické naladění TV....7

Režim nabídek na obrazovce

Úvod a použití různých nabídek....9
Obraz 9
Zvuk 11
Časovač 12
Nastavení kanálu 13
Nastavení 15

Teletext....16

Doplňkové informace

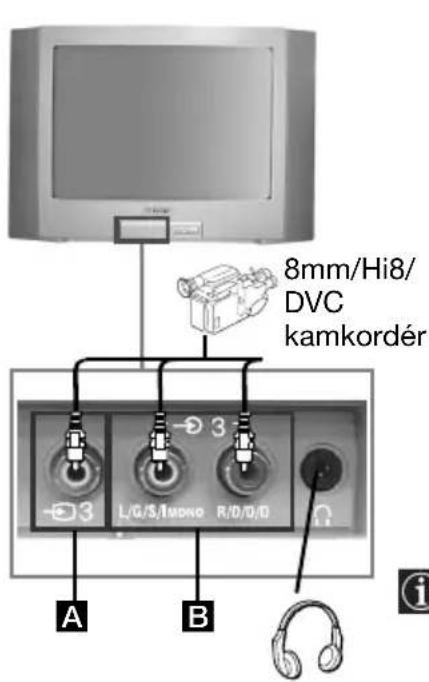

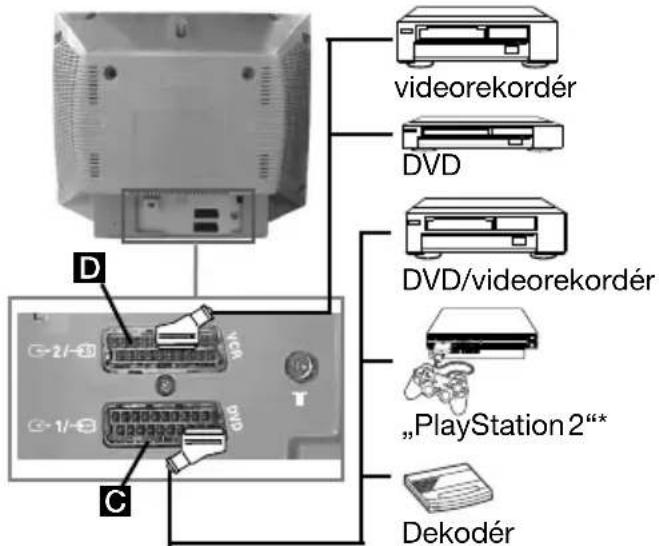

Připojení přídavných zařízení 17
Použití přídavných zařízení.... 17
Technické údaje 18
Řešení problémů 19

Bezpečnostní opatření

Tento televizor pracuje pouze s napětím 220-240 V. V případě zapojení příli mnoha spotřebičů do jedné el. zásuvky může dojit k úrazu el. proudem či požáru.	Z bezpečnostních důvodů a z důvodů ochrany životního prostředí doporučujeme neponechávat televizor v pohotovostním režimu pokud není delšíí dobu používán. V tomto případě odpojte televizor z el. sitě.	Nevkládejte žádné předměty do televizoru, rovněž do televizoru nelijte jakoukoliv tekutinu. V případě, že se tak stane, at již úmyslně či neúmyslně televizor nezapinejte a sdělte tuto skutečnost nejbližšímu autorizovanému servisu SONY, který odborně televizor prověří.
Neotevírejte zadní kryt televizoru. Toto přenechte pouze kvalifikovaným odborníkům z autorizovaných servisů SONY.	Nedotýkejte se během bouřky jakékoliv časti el. přívodního kabelu ani anténního kabelu.	Nevystavujte televizor dešti a vlhku, předejdete tak případnému úrazu el. proudem.
Nezakrávejte ventilační otvory televizoru. Nechte kolem televizoru alespoň 10 cm prostoru pro ventilaci vzduchu.	Neumístujte televizor na horká, mokrá či extrémně prašná místa. Přístroj nesmí být vystaven mechanickým vibracím.	Hořlavé látky, či otevřený oheň (svíčka) neumístujte v těsné blizkosti televizoru.
Čistěte obrazovku a plastový kryt televize pouze jemnou, lehce navlhčenou látkou. Nepoužívejte žádné materiály s drsným povrchem, nepoužívejte alkalické čističe, čistici a brusné pasy, ani rozpouštědla, jako je líh, benzín či ředidlo. Rovněž nedoporučujeme používat antistatický spray. Z bezpečnostních důvodů, před mytim odpojte TV od el. proudu.	Při vytahování el. přívodního kabelu tahejte pouze za zástrčku, nikoliv za kabel.	Abyste nepoškodili el. přívodní kabel, nepokládejte na něj žádné těžké předměty. Doporučujeme přebytečnou část el. přívodního kabelu navinout kolem háčků na zadní straně televizoru.
Televizor postavte vždy na stabilní a bezpečný stolek. Nedovolte dětem, aby na televizor lezly, sedaly si na něj, či si na něm hrály. Při manipulaci napokládejte televizor na boční ani na čelní stranu.	Před manipulací vypojte televizor z el. sitě. Při manipulaci postupujte opatrně, abyste televizor nepoškodili. Pokud vám televizor upadl, či byl jiným způsobem poškozen, ho prověřit odborným pracovníkem autorizovaného servisu SONY.	Nezakrávejte ventilační otvory televizoru novinami, časopisy ani záclonami a závěsy.

Všeobecný přehled tlačítek dálkového ovladače

Zobrazení informace na obrazovce

Stiskněte tlačítko a na obrazovce se objeví veškeré údaje. Opětovným stisknutím tyto informace z obrazovky zmizí.

Vypnutí zvuku

Pokud chcete zvuk vypnout, stiskněte tlačítko.

Zvuk se zapne opětovným stisknutím.

Volba vstupního signálu

Tiskněte jej opakovaně, až se na obrazovce objeví znaménko zvoleného vstupního signálu.

Toto tlačítko lze použít pouze v režimu teletextu.

Funkci A/B spojenou s tímto tlačítkem nelze použít pro tento televizor.

Tlačítko pro výběr programů

Stisknutím lze zvolit žádaný kanál.

Pokud chcete zvolit program s dvoumístným číslem, stiskněte druhou číslici po dobu menší než 3 sekundy.

nebo

Stiskněte -/-- a poté první a druhou číslici. Jestliže jste se při zadávání prvního čísla zmýlili, stiskněte znovu tlačitko (od 0 do 9) a poté zopakujte znovu celou operaci.

Časovač zapnutí

Nastavte automatické zapnutí televizoru.

Časovač vypnutí

Nastavte automatické vypnutí televizoru.

Toto tlačítko zde není funkční.

Nastavení hlasitosti

Stisknutím se nastaví hlasitost televizoru.

Volba režimu zvuku

Opakovaným stisknutím změníte režim zvuku.

Dočasné vypnutí televizoru

Stisknutím tlačítka se televize dočasně vypne (indikátor pohotovostního stavu ⏻ na televizoru se rozsvítí).

Opětovným stisknutím tlačítka televizor opět zapnete.

Doporučujeme televizor vypnout úplně, pokud se nepoužívá - šetří se tím energie.

Televizor se automaticky přepne do pohotovostního režimu, jestliže po dobu 15 minut nepřijímá televizní signál a není stisknuto žádné tlačítko.

Volba TV režimu

Stisknutím se vypne teletext nebo vstup do videa.

Návrat ke kanálu sledovanému naposled

Stisknutím vyvoláte kanál, který jste naposledy sledovali po dobu delší než 5 sekund.

Volba kanálů

Stiskněte pro volbu předchozího nebo následujícího kanálu.

Zapojení režimu menu

Stiskněte jej a nabídka se objeví na obrazovce. Opětovným stisknutím se vypne a objeví se normální obrazovka.

Ovládání nabídek

Nahoru.
Dolů.
Předchozí nabídka či volba.
Další nabídka či volba. Potvrdit volbu.

Výběr teletextu

Stisknutím se zobrazí teletext.

Výběr formátu zobrazení

Opakovaným tisknutím změníte formát zobrazení: 4:3 pro obvyklý obraz nebo 16:9 pro imitaci širokoúhlého obrazu.

Výběr režimu obrazu

Opakovaným stisknutím nastavíte režim obrazu.

Kromě těchto funkcí televizoru se všechna barevná i zelená tlačítka používají také pro teletext. Další informace jsou uvedeny v kapitole „Teletext“ tohoto návodu k obsluze (viz str. 16).

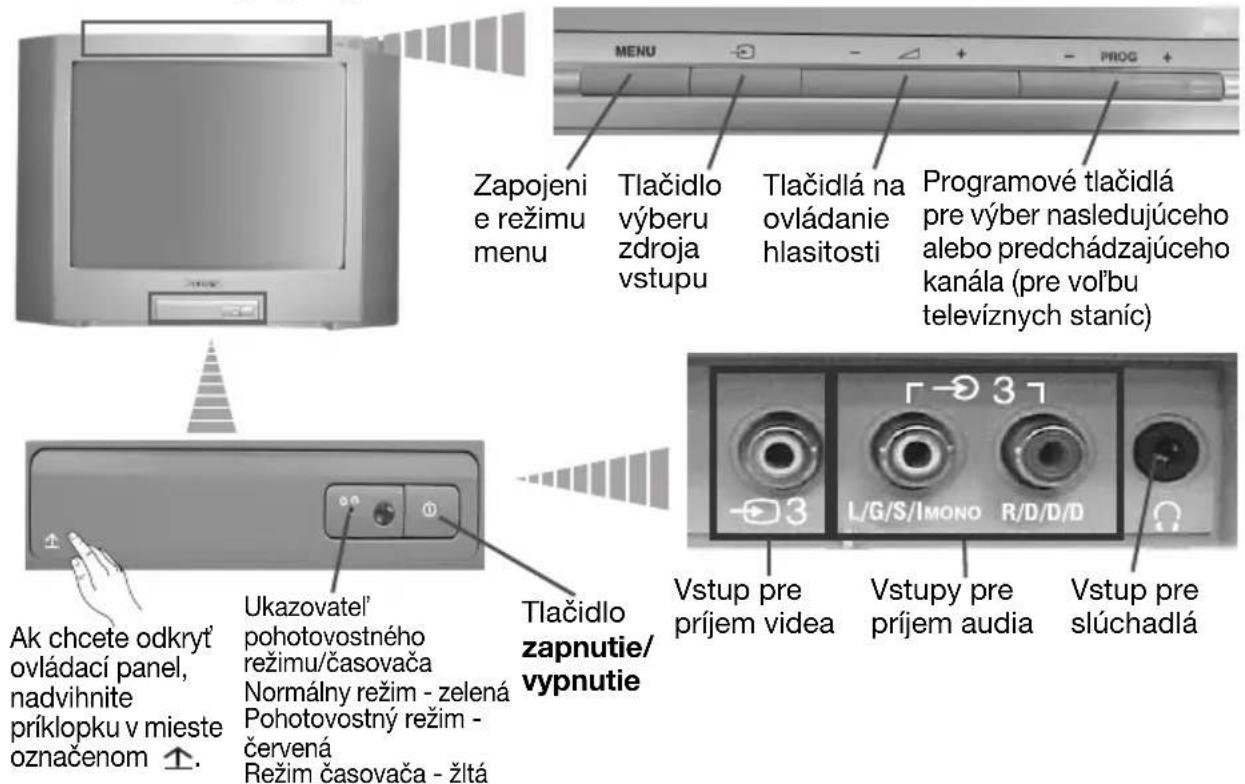

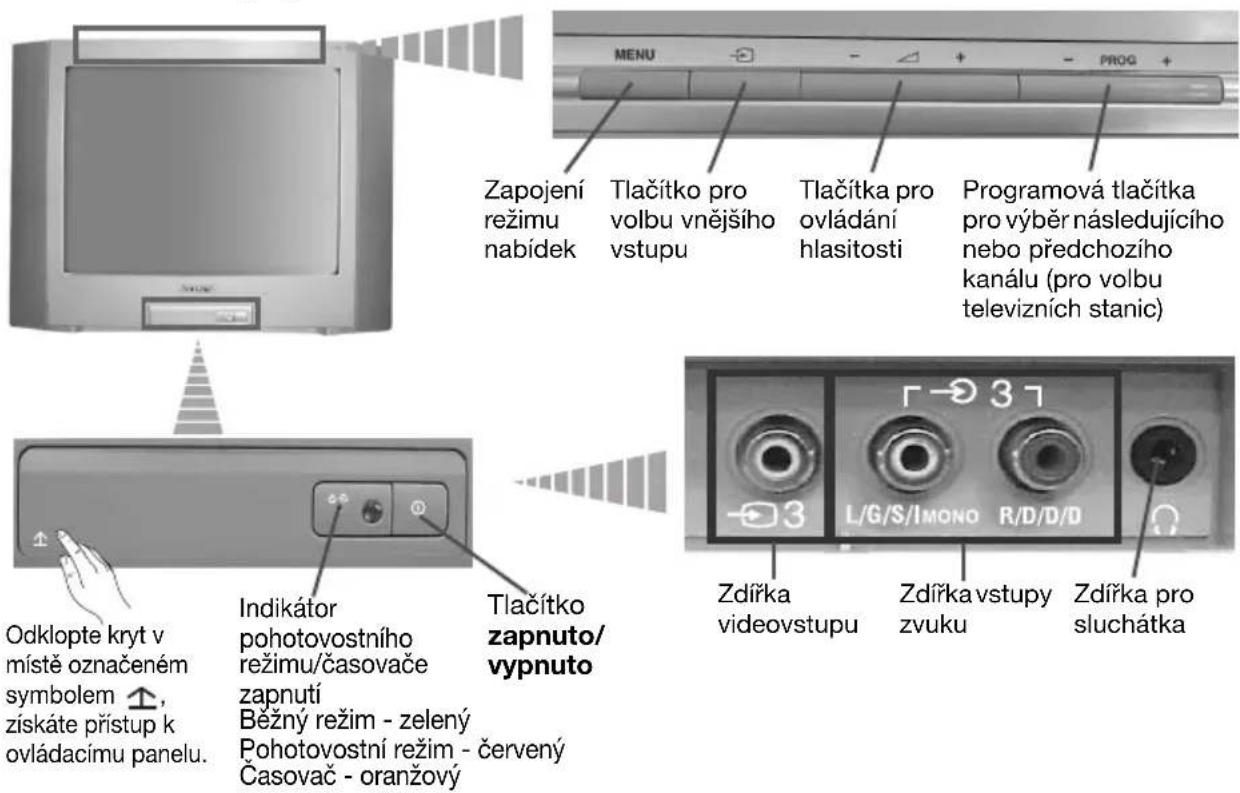

Všeobecný přehled tlačítek televizoru

Vložení baterií do dálkového ovladače

Dodávané baterie musí být vloženy se správnou polaritou.

Berte ohled na životní prostředí a použitých baterií se zbavujte způsobem, který životní prostředí nepoškozuje - odhazujte je do kontejnerů k tomu určených.

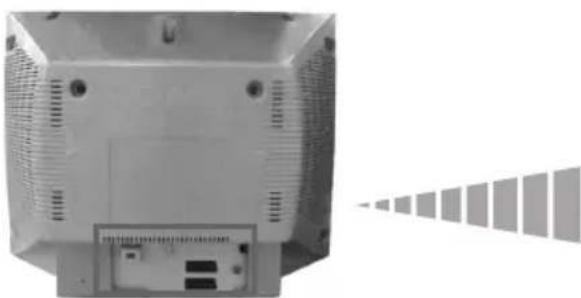

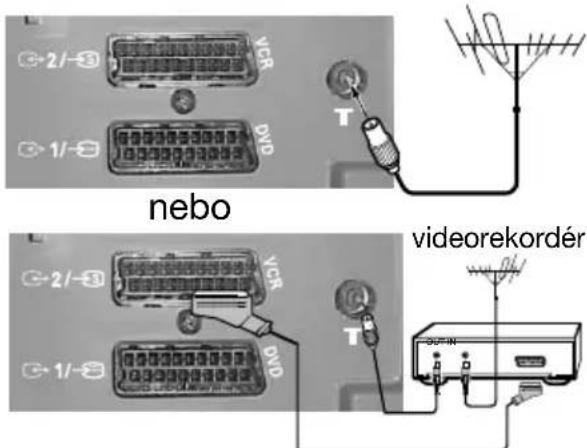

Připojení antény a videa

Přípojné kabely se nedodávaji.

Obsáhlejší informace o připojení videa najdete v kapitole „Připojení přidavných zařízení“ v tomto návodu k obsluze (viz. str. 17).

Připojení konektorem typu scart není povinné.

Zapnutí a automatické naladění TV

Po prvním zapnutí televizoru se na obrazovce objeví sekvence nabídek, pomocí kterých budete moci: 1) zvolit jazyk nabídek, 2) zvolit zemi, ve které si přejete používat televizor, 3) hledat a automaticky ukládat všechny kanály (televizní stanice), které jsou k dispozici, 4) změnit pořadí, ve kterém se kanály (televizní stanice) objeví na obrazovce a 5) seřidit nakloněný obraz.

Pokud budete později chtít některá nastavení změnit, můžete vybrat příslušnou volbu v nabídce (Nastavení) nebo v nabídce (Nastavení kanálu).

1 Zapojte televizor do elektrické sítě (220-240 V AC, 50 Hz). Při prvním zapojení televizoru by se měl televizor automaticky zapnout. Pokud tomu tak není, stiskněte tlačitko zapnuto/vypnuto ① na čelní části televizoru, aby se zapnul. Při prvním zapnutí televizoru se na obrazovce automaticky zobrazí nabídky Language (Jazyk).

2 Stisknutím tlačítka △ +/- na horním ovládacím panelu vyberte jazyk a pak výběr potvrd'te stisknutím tlačítka ☎. Od této chvíle se veškeré nabídky objeví ve zvoleném jazyce.

3 Na obrazovce se automaticky objeví nabídka Země. Stiskněte tlačítko △+/- pro volbu země, ve které chcete používat televizor, a poté stiskněte tlačítko ➞ pro potvrzení volby.

• Jestliže v seznamu není ta země, ve které budete používat televizor, místo země zvolte „-“.
• Pokud se vaše země neobjeví v nabídce pro instalaci, doporučujeme použít nastavení pro Rusko. Tímto nastavením předejdete chybnému zobrazování znaků a písmen charakteristických pro váš jazyk v teletextu.

4 Ujistěte se, že je anténa připojena podle pokynů a pro potvrzení stiskněte tlačítko 📞. Televizor začne automaticky ladit a ukládat všechny kanály (televizní stanice), které jsou k dispozici.

• Tento proces může trvat několik minut. Mějte proto trpělivost a po dobu trvání procesu ladění nestiskněte žádné tlačítko, proces by se neuskutečnil.
• Jestliže po provedení automatického ladění televizor nenašel žádný kanál (televizní stanici), na obrazovce se objeví zpráva, která Vás žádá, abyste zapojili anténu. Při zapojení antény postupujte tak, jak je uvedeno na str. 6 tohoto návodu, a poté stiskněte →. Proces automatického ladění se obnoví.

pokračuje...

5 Jakmile televizor ukončil ladění a uložil všechny kanály (televizní stanice), na obrazovce se automaticky objeví nabídka Třídění programů, pomocí níž můžete změnit pořadí, ve kterém se kanály objeví na obrazovce.

a) Nechcete-li změnit toto pořadí kanálů, stiskněte tlačítko MENU.
b) Chcete-li změnit pořadí kanálů:

1 Stiskněte tlačítko △ +/- pro volbu čísla programu s kanálem (televizní stanici), jehož pozici chcete změnit a následovně stiskněte tlačítko →.
2 Stiskněte △ +/- pro volbu nového čísla programu, ve kterém si přejete uložit zvolený kanál (televizní stanici), a následovně stiskněte tlačítko →.
3 Zopakujte body b)1 a b)2, chcete-li změnit pořadí dalších televizních kanálů.

6 Vzhledem k zemské přitažlivosti se může stát, že se obraz nakloní. V tomto případě ho můžete seřídit použitím funkce Otočení obrazu.

a) Pokud toho není třeba, stiskněte tlačítko →.
b) V přpadě potřeby opravte sklon obrazu stisknutím tlačítka △ +/-. Výsledné nastavení uložte stisknutím tlačítka ⚫.

• Chcete-li toto menu zobrazit znovu, stiskněte a podržte tlačítko MENU v horní části ovládacího panelu po dobu přibližně 5 sekund.
• Výše uvedené operace lze provádět také pomocí tlačítek MENU, -and //♠ ➔ ♦ ♦ na dálkovém ovladači.

Televizor je připraven k provozu.

Úvod a použití různých nabídek

Na obrazovce televizoru se zobrazuje systém nabídek, pomocí něhož můžete provádět jednotlivé operace.

1 Stiskněte tlačítko MENU a na obrazovce se objeví první úroven nabídek

2 • Pro zváraznění požadované nabídky nebo funkce stiskněte tlačítko ↓ nebo

• Pro vstup do vybrané nabídky nebo funkce stiskněte tlačítko
• Pro návrat do předchozí nabídky nebo funkce stiskněte tlačítko
- Pro změnu nastavení vybrané funkce stiskněte tlačítko / pebo .
- Pro potvrzení a uložení volby stiskněte

3 Stiskněte tlačítko MENU a nabídka zmizí z obrazovky.

Obraz

Nabídka „Obraz“ slouží k úpravě nebo seřízení obrazu.

K tomu je třeba:

Po zvolení funkce, kterou si přejete změnit, stiskněte tlačítko Poté opakovaně stiskněte tlačítko /

♠/hebo plo změnu nastavení a nakonec stiskněte tlačítko plo jeho uložení. Pomocí této nabídky můžete změnit specifický obraz podle toho, jaký program sledujete:

Režim Přímý prěnos (lze nastavovat kontrast a ostrost obrazu).

Film (pro velmi přesný obraz).

Osobní (pro nastavení vlastních preferenci).

Nastavení Kontrast Stiskněte tlačitko ↓ nebo ◆ pro zmenšení kontrastu obrazu.

Stiskněte tlačítko ♦nebo pro nastavení kontrastu

obrazu.

Jas Stiskněte tlačítko nebo pro ztravení obrazu.

Stiskněte tlačítko nebo pro zesvětlení obrazu.

Barevná sytost Stiskněte tlačítko nebo pro snížení intenzity barev.

Stiskněte tlačítko ♦ nebo pr zvýšení intenzity barev.

pokračuje...

	Odstín Stiskněte tlačítko nebo pro potlačení zelenavých tónů.Stiskněte tlačítko nebo pro zvýraznění zelenavých tónů.
	Odstín nelze seřizovat pro barevný signál NTSC (např. videa z USA).
	Ostrost Stiskněte tlačítko nebo pro zjemnění obrazu.Stiskněte tlačítko nebo pro zaostření obrazu.
	Reset Stiskněte tlačítko pro obnovení obrazu na původní nastavení z výroby.
Inteligentni obraz	Zap/Vyp Vyberte, chcete-li optimalizovat kvalitu obrazu.Např. snížení úrovně hluku při slabém signálu.

Jakmile dojde ke změně nastavení „Nastavení obrazu“, „Režim“ bude automaticky nastaven na hodnotu „Osobní“ a nové nastavení bude uloženo pod názvem „Osobní“.

Nabídka „Zvuk“ Vám umožňuje měnit nastavení zvuku.

Postup při tom je následovný: Jakmile jste zvolili funkci, kterou chcete modifikovat, stiskněte následovně tiskněte opakovaně / ♠ nepo , abyste ji nastavili.

Režim Dynamický (dynamický a jasný zvuk, který zvýrazňuje i nízké a vysoké tóny).Drama (zvuk, který zvýrazňuje hlas a vysoké tóny).Mekký (měkký, přirozený a uvolněný zvuk).Osobní (plochý a hebky zvuk, který může být upraven uživateli).
Nastavení zvuku	Výšky Stiskněte nebo , abyste snížili hladinu vysokých tónů.Stiskněte ♦nebo , abyste zvýšili hladinu vysokých tónů.
	Hloubky Stiskněte nebo , abyste snížili hladinu hlubokých tónů.Stiskněte ♦nebo , abyste zvýšili hladinu hlubokých tónů.
	Reset Zvolte ⚠️, když chcete obnovit nastavení zvuku tak, jak bylo seřízeno v továrně výrobcem.
Vyvážení	Stiskněte ♦nebo ♦, abyste zvýraznili zvuk levého reproduktoru.Stiskněte ♦nebo , abyste zvýraznili zvuk pravého reproduktoru.
Aut. hlasitost Zap/VypHladina zvuku na kanálech (televizních stanicích) musí zůstávat stále stejná nezávisle na vysílaném signálu (např. v případě reklam).

Nabídka „Časovač“ Vám umožňuje modifikovat nastavení časovače.

Časovač vypnutí

Funkce „Časov. vypnutí“ v režimu nabídky „Časovač“, Vám umožní zvolit interval, po jehož uplynutí televizor automaticky přejde do režimu dočasného vypnutí (pohotovostní režim).

K tomu je třeba:

Po zvolení funkce, stiskněte tlačítko ➕ Poté stiskněte tlačítko nebo ➕ pro volbu časového intervalu (max. 1 hodin 30 minutu) a nakonec stiskněte tlačítko ➕ pro jeho uložení.

- Chcete-li vidět čas zbývající do vypnutí, zatímco sledujete televizor, stiskněte tlačítko

- Jednu minutu předtím, než se televize přepne do pohotovostního režimu, se na televizní obrazovce automaticky zobrazí zpráva „TV se brzy vypne“.

Časovač zapnutí

Funkce „Časov. zapnutí“ v režimu nabídky „Časovač“ Vám umožní zvolit interval, po jehož uplynutí se televizor v režimu dočasného vypnutí (pohotovostní režim) automaticky zapne.

K tomu je třeba:

Po zvolení funkce, stiskněte tlačítko ➤ Poté stiskněte tlačítko ➤ nebo ➤ pro volbu časového intervalu (max. 12 hodin) a stiskněte tlačítko ➤ pro jeho uložení. Nakonec stiskněte tlačítko I/½ časového spínače (pohotovostní režim) na dálkovém ovladači a po stanovení časového intervalu se televizor automaticky zapne. Po zadané době se televizor automaticky zapne a na obrazovce se objeví indikátor „Časov. zapnutí“.

- Indikátor časovače zapnutí na televizním přijímači se rozsvítí oranžově, což značí, že funkce „Časov. zapnutí“ je aktivní.

- Jakákoliv zástava nebo přerušení elektrického proudu zruší tuto funkci.

- Pokud po dobu déle než jedné hodiny po zapnutí televizoru pomocí indikátoru „Časov. zapnutí“ nedojde ke stisknutí žádných tlačítek, televizor automaticky přejde do pohotovostního režimu.

Pomocí nabídky „Nastavení kanálu“ můžete na tomto televizoru předvolit kanály.

Automatickéladění	Funkce „Automatické ladění“ v režimu nabídky „Nastavení kanálu“ slouží k tomu, aby televizor hledal a uložil do paměti veškeré kanály (televizní stanice), které jsou k dispozici.K tomu je třeba:Po zvolení funkce, stiskněte tlačítko Poté postupujte tak, jak je popsáno v kapitole „Zapnutí a automatické naladění TV“, v bodě 4 (viz. str. 7).
Třídění programů	Funkce „Třídění programů“ v režimu nabídky „Nastavení kanálu“ slouží ke změně pořadí, ve kterém se kanály (televizní stanice) objeví na obrazovce.K tomu je třeba:Po zvolení funkce, stiskněte tlačítko Poté postupujte tak, jak je popsáno v kapitole „Zapnutí a automatické naladění TV“, v bodě 5b (viz. str. 8).
Označeníprogramů	Funkce „Označení programů“ v režimu nabídky „Nastavení kanálu“ Vám umožní přidělit název kanálu v délce maximálně 5 znaků.K tomu je třeba:1 Po zvolení funkce, stiskněte tlačítko . Stiskněte tlačítko nebo pro volbu čísla programu, který chcete pojmenovat, poté stiskněte tlačítko2 Stiskněte tlačítko . Vyznačením prvního znaku ve sloupci popisu, stiskněte tlačítko nebo volbu jednoho písmene,čísla, nebo „_“ pro mezeru a poté stiskněte tlačítko pro potvrzení tohoto znaku. Zbývající čtyři znaky zvolte stejným způsobem. Nakonec stiskněte tlačítko pro jejich uložení.

pokračuje...

Ruční ladění

Funkce „Ruční ladění“ v režimu nabídky „Nastavení kanálu“ slouží pro:

a) Postupné ladění kanálů (televizních stanic) v pořadí programu, které si přejete, nebo postupné ladění video vstupu.

K tomu je třeba:

1 Po zvolení funkce „Ruční ladění“, stiskněte tlačítko. S vyznačenou položkou Program stiskněte, a poté stiskněte tlačítko nebo pro volbu čísla programu (pozice), na kterém si přejete naladit televizní stanici nebo kanál videa (pro kanál videa Vám doporučujeme vybrat číslo programu „0“). Stiskněte tlačítko

Dostupnost následující funkce závisí na volbě země v režimu nabídky „Jazyk/Země“.

2 Po zvolení funkce Systém, stiskněte tlačítko → a poté stiskněte tlačítko nebo pro volbu systému televizní stanice (B/G pro Západní Evropu nebo D/K pro Východní Evropu). Stiskněte tlačítko

3 Po zvolení funkce Kanál, stiskněte tlačítko ➤ a poté stiskněte ➤ nebo ➤ pro volbu typu kanálu („C“ pro pozemní vysílání nebo „S“ pro kabelové vysílání). Stiskněte tlačítko ➤. Posléze stiskněte číselná tlačítka pro zavedení čísla kanálu televizní stanice nebo znaménka kanálu videa. Neznáte-li číslo kanálu, hledejte ho stisknutím tlačítka ➤ nebo . Až najdete kanál, který chcete uložit, stiskněte dvakrát tlačítko

Zopakujte všechny tyto body pro naladění a uložení ostatních kanálů.

b) Dokonce i v případě, že je normálně zapojeno jemné automatické ladění kanálů (AFT), můžeme obraz ručně doladit (jestliže je nejasný) a dosáhnout jeho zlepšení.

K tomu je třeba:

Zatímco sledujete kanál (televizní stanici), ve kterém chcete provést jemné naladění, zvolte funkci AFT a poté stiskněte tlačítko Stiskněte tlačítko nebo prodoladění úrovně frekvence kanálu v rozmezí od -15 do +15. Nakonec stiskněte dvakrát tlačítko a tímto se nové doladění uloží do paměti.

c) Vynechat čísla programů, které si nepřejete sledovat a tím je přeskočit při jejich výběru pomocí tlačítek PROG +/-.

K tomu je třeba:

Vyznačením funkce Program stiskněte tlačítko PROG + nebo –, až se objeví číslo programu, který chcete vynechat. Po té, až se objeví na obrazovce, zvolte funkci Přeskočit a následovně stiskněte tlačítko ➤. Stiskněte tlačítko ➤ nebo ♠ pro volbu Ano a nakonec stiskněte dvakrát tlačítko [pro jeho uložení.

Jestliže časem chcete opět používat číslo vynechaného programu, postupujte tak, jak je výše uvedeno, ale místo „Ano“ zvolte „Ne“.

Nabídka „Nastavení“ Vám umožňuje modifikovat některá z nastavení tohoto televizoru.

Jazyk/Země

Funkce „Jazyk/Země“ v režimu nabídky „Nastavení“ slouží k volbě jazyka, ve kterém chcete, aby se na obrazovce objevily nabídky. Také Vám umožní zvolit zemi, ve které si přejete televizor používat.

K tomu je třeba:

Po zvolení funkce stiskněte tlačítko Poté postupujte tak, jak je popsáno v kapitole „Zapnutí a automatické naladění TV“, v bodě 2 a 3 (viz. str. 7).

Otočení obrazu

Vzhledem k zemské přitažlivosti se může stát, že se obraz nakloní. V tomto případě ho můžete upravit použitím funkce „Otočení obrazu“ v režimu nabídky „Nastavení“.

K tomu je třeba:

Po zvolení funkce stiskněte tlačítko ➕Opravte sklon obrazu stisknutím tlacítka ➕hebo ( ➕nebo ). Poté nastavení ulo te stisknutím tlacítka

RGB centrování

Při zapojení vnějších signálů RGB, jako „PlayStation 2“, je možné, že bude třeba seřídit vodorovné centrování obrazu. V tomto případě se seřizuje pomocí funkce „RGB centrování“ v režimu nabídky „Nastavení“.

K tomu je třeba:

Zatímco sledujete vstupní signál RGB, zvolte funkci „RGB centrování“ a stiskněte tlačítko Poté stiskněte tlačítko nebo pro upravení středu obrazu (seřizujte od - 10 do + 10). Nakonec stiskněte tlačítko pro jeho uložení.

Teletext

Teletext je informační služba, kterou užívá většina televizních stanic. Na straně s obsahem služeb teletextu (většinou je to strana 100) je poskytnuta informace o tom, jak se užívá tato služba. Pro práci v teletextu používejte tlačítka dálkového ovladače tak, jak je uvedeno v této kapitole.

Zvolte televizní stanici se silným signálem, jinak může dojít v teletextu k chybám.

Vstup do teletextu:

Po výběru televizního kanálu, na němž je vysílán teletext, stiskněte tlačítko

Zvolení stránky teletextu:

Pomocí čiselných tlačítek dálkového ovladače zadejte tři čísla představující příslušné číslo stránky, kterou si přejete vidět.

• V případě, že se při volbě zmýlíte, zadejte jakákoliv tři čísla, a poté znovu zadejte správné číslo stránky.

- Jestliže se počítadlo stránek nezastaví, je to proto, že požadovaná stránka není k dispozici. V tomto případě zadejte jiné číslo stránky.

Kontrola obsahu služby Teletext:

Stiskněte tlačítko i.

Zvolení následující nebo předchozí stránky:

Stiskněte tlačítka nebo.

Překrytí teletextu televizním obrazem:

Zatímco sledujete teletext, stiskněte tlačítko 📄. Opětovným stisknutím se teletextový režim zruší.

Zmrazení teletextové stránky:

Některé stránky teletextu se mohou skládat z několika podstran, které se automaticky otáčeji. Pro zmrazení jedné podstránky stiskněte tlačitko Opětovným stisknutím se zmrazení podstránky zruší.

Odhalení skrytých informací (např. soutěžních odpovědí)

Stiskněte tlačítko Opětovným stisknutím se informace opět ukryje.

Zvětšení zobrazení teletextu:

Stiskněte tlačítko ⏚. Při každém stisknutí tlačítka ⏚ se zobrazení teletextu změní takto: Zvětšení horní poloviny → Zvětšení dolní poloviny → Běžná velikost.

Vyhledání stránky teletextu během sledování televizního programu.

1 Zadejte požadované číslo stránky teletextu a pak stiskněte tlačítko
2 Jakmile se zobrazí číslo stránky, zobrazte text stisknutím tlačítka

Vystoupení z teletextu:

Stiskněte tlačítko

Fastext

Služba Fastextu nám umožní přístup do požadované stránky teletextu stisknutím pouze jednoho tlačítka.

Jste-li v teletextu a v případě, že se vysílají signály Fastextu, na spodní části obrazovky se objeví nabídka barevných kódů, které umožňují přístup přímo k teletextové stránce. K zobrazení této nabídky stiskněte tlačítko příslušné barvy (červené, zelené, žluté nebo modré) na dálkovém ovladači.

Připojení přídavných zařízení

K televizoru je možné připojit různá další zařízení, jak je uvedeno níže (přípojné kabely se nedodávaji).

Při zapojení sluchátek se reproduktory televizoru automaticky vypnou.

* „PlayStation2“ je výrobek Sony Computer Entertainment, Inc.

* „PlayStation“ je ochranná známka společnosti Sony Computer Entertainment, Inc.

Připojení videa:

Pro připojení Další informace o připojení videa najdete v kapitole „Připojení antény a videa“. Doporučujeme Vám, byste pro připojení videa použili kabel typu scart. V případě, že nepoužijete tento kabel, budete muset naladit kanál video signálu ručně pomocí nabídky „Ruční ladění“ (viz odst.a) na str.14).

Další informace o výstupní kanálu videorekordéru najdete v návodu k obsluze Vašeho videa. Chcete-li připojit herní konzoli „PlayStation 2“, postupujte podle pokynů v příručce ke konzoli „PlayStation 2“.

Použití přídavných zařízení

1 Připojte přídavné zařízení přes příslušný konektor televizoru tak, jak je výše uvedeno.
2 Zapněte připojené zařízení.
3 Aby se objevil obraz připojeného zařízení, opakovaně tiskněte tlačítko ⚫, dokud se na obrazovce neobjeví správný vstupní symbol.

Symbol Vstupní signály

1

- Vstupní audio/video signál přes konektor typu scart C.

1

- Vstupní signál RGB přes konektor typu scart C. Tento symbol se objeví pouze v případě, že je připojen vstup RGB.

2

- Vstupní audio/video signál přes konektor typu scart D.

S 2

- Vstupní S video signál přes konektor typu scart D.

3

• Vstupní video signál přes konektor A a vstupní audio signál přes B.

4 Aby se znovu objevil normální televizní obraz, stiskněte tlačítko ☐ na dálkovém ovladači.

Technické údaje

Systém TV:

Závisí na Vámi zvolené zemi:

B/G/H, D/K

Systém kódování barev:

PAL, SECAM

NTSC 3.58, 4.43 (pouze pro video vstup)

Rozložení kanálů:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Televizní obrazovka:

Plochá obrazovka FD Trinitron

Vstupy na zadní straně

1/2 pinový konektor typu scart (norma CENELEC), včetně vstupu pro audio/video, vstupu RGB, výstupu audio/video z TV.

2/21 spinový konektor typu scart (norma CENELEC), včetně vstupu pro audio/video, vstupu pro S video, výstupu audio/video z monitor.

Vstupy na prední straně

→3 video vstup - konektor

- 3 audio vstup - konektory

zdířka sluchátek

Výstupy zvuku:

2 x 10 W (hudební výkon)

2 x 5 W (RMS)

Příkon:

66 W

Příkon v pohotovostním režimu:

< 1 W

Rozměry (š x v x h):

Přibližně 630 x 460 x 492 mm

Hmotnost:

Přibližně 25 kg

Dodané příslušenství:

1 Dálkový ovladač, typ RM-W100

2 Baterie typu IEC.

Další funkce:

•Teletext, Fastext, TOPtext
•Automatické vypnutí
•Automatické zapnutí

Úpravy v designu a technických vlastnostech bez předchozího upozornění.

Ekologický papír - 100% bez chloru

Řešení problémů

Zde jsou některá řešení problémů, která mohou ovlivnit obraz i zvuk.

Problém Řešení

Není obraz (černá obrazovka) a není zvuk.	Zkontrolujte zapojení antény.Zapojte televizor do zásuvky a stiskněte tlačitko 1 na čelní straně přístroje.Pokud na televizoru svítí indikátor ➊, stiskněte tlačitko ➊/➊ na dálkovém ovladači.Stisknutím tlačitka ➊ na přední části televizoru vypněte televizor na dobu asi 5 sekund a poté jej znovu zapněte.
Špatný nebo žádný obraz, ale zvuk je dobrý.	Pomocí režimu nabídek vstupte do „Nastavení obrazu“ a zvolte „Reset“ pro obnovení továrního nastavení (viz str. 9).
Není obraz nebo není informační nabídka přídavného zařízení připojeného přes scart na zadní části televizoru.	Zkontrolujte zapojení přídavného zařízení a několikrát stiskněte tlačitko ➊ na dálkovém ovladači, dokud se správný vstupní symbol neobjeví na obrazovce (viz str. 17).
Dobrý obraz, ale bez zvuku.	Stiskněte tlačitko ➊ ha dálkovém ovládači.Zkontrolujte, jsou-li sluchátka odpojena.
Kvalitní obraz, zkreslený zvuk.	V nabídce „Nastavení kanálu“ vyberte volbu „Ruční ladění“ a v nabídce „Systém“ vyberte příslušný systém, dokud nemá zvuk požadovanou kvalitu (viz str. 14).
Barevné pořady nejsou barevné.	Pomocí režimu nabídek vstupte do „Nastavení obrazu“ a zvolte „Reset“ pro obnovení továrního nastavení (viz str. 9).
Obraz je zkreslený při změně programu nebo při zvolení teletextu.	Na zadní straně televizoru vypněte zařízení připojené přes 21kolíkový konektor scart.
Chybné zobrazování písmen a znaků se projeví při sledování tele-textu.	Vstupem do režimy nabídek se dostanete až do úrovně nastavení „Jazyk/Země“, zde zvolíte příslušný jazyk a zemi, kde je televizor instalován a jejíž vysilání televizor přijímá. Pro země, kde se používají písmena a znaky z cyrilice a jejich název se nezobrazí v nabídce doporučujeme použít nastavení televizoru pro Rusko. Takto se předejdete chybnému zobrazování písmen a znaků cyrilice v teletextu (viz str. 15).
Obraz je nakloněný	Pomocí režimu nabídek zvolte funkci „Otočení obrazu“ v režimu nabídek „Nastavení“ a upravte naklonění (viz str. 15).
Šum v obrazu.	Pomocí režimu nabídek zvolte funkci „AFT“ v režimu nabídek „Ruční ladění“ a ručně dolad’te. Tak dosáhnete lepšího příjmu obrazu (viz str. 14).Pomocí režimu nabídek zvolte funkci „Inteligentní obraz“ v režimu menu „Obraz“ a zvolte „Zap“ pro zredukování šumu v obrazu (viz str. 9).
Dálkový ovládač nefunguje.	Vložte nové baterie.
Indikátor pohotovostního režimu ➊ na televizním přijímači bliká červeně.	Obraťte se na nejbližší autorizovaný servis Sony.

Pokud se závady nepodařilo odstranit, nechte televizor prověřit oprávněným odborníkem. Kryt nikdy neodnímejte sami.

Bevezetés

Znaky používané v tomto návode k obsluhe:

- Informácia o výsledku pokynov.

Obsah

Úvod....3

Bezpečnostné predpisy 4

Všeobecný popis

Všeobecný popis tlačidiel na dial'kovom ovládači 5

Všeobecný popis tlačidiel na televízore 6

Inštalácia

Inštalácia batérií do dial'kového ovládača....6

Pripojenie antény a videa 6

Bezpečnostné predpisy

Všeobecný popis tlačidiel na dial'kovom ovládači

Stlačením tohto tlačidla vypnete zvuk.

Funkciu A/B spojenú s týmto tlačidlom nie je možné použit pre tento televízor.

Výber kanálov

Stlačte -/-- a potom prvú a druhú číslicu.

Ak sa pomýlite pri stlačení prvej číslice, pokračujte stlačením druhej číslice (od 0 po 9) a potom zopakujte znovu celý postup.

Časovač zapnutia

Nastavte automatické zapínanie televízora.

Časovač vypnutia –

Nastavte automatické vypínanie televízora.

Pre tento televízor toto tlačidlo nemá funkciu.

Nastavenie hlasitosti

Stlačením tohto tlačidla regulujete hlasitost' televízora.

Vol'ba režimu zvuku

Opakovaným stlačením tohto tlačidla zmeníte režim zvuku.

Výber režimu obrazu

Jeho opakovaným stlačením zmeníte režim obrazu.

Stlačte toto tlačidlo, aby ste televízor dočasne vypli (ukazovatel' režimu čakania ⏻ sa rozsvieti). Znovu ho stlačte, aby ste televízor z tohto režimu dočasného vypnutia (standby) zapli.

Návrat k poslednému vybratému kanálu

Stlačte, aby sa objavil režim menu na obrazovke. Znovu stlačte, aby ste ho vypli a videli normálnu obrazovku.

Tlačidlá na vol'bu menu

Stlačte toto tlačidlo, aby sa vám zobrazil teletext.

Výber formátu zobrazenia

Všeobecný popis tlačidiel na televízore

Inštalácia batérií do dial'kového ovládača

pokračuje...

a) Ak nie je potrebné, stlačte ↻.
b) Ak je to potrebné, šikmý obraz opravte stlačením tlačidla △ +/-. Stlačením → sa pokyn uloží do pamäte.

Menu „Obraz“ Vám umožňuje zmenit nastavenie obrazu.

Postupujte pri tom nasledovne:

Farba Stlačením tlačidla alebo zníšite intenzitu farieb. Stlačením tlačidla ♠lebo zvýšite intenzitu farieb.

pokračuje...

Menu „Zvuk“ Vám umožní zmenit nastavenie zvuku.

Nastavenie zvuku	Výšky Stlačte tlačidlo	alebo, ak chcete stíšit zvuky s vysokou frekvenciou.Stlačte tlačidlo ♦ alebo, ak chcete zosilnit' zvuky s vysokou frekvenciou.
	Híbky Stlačte tlačidlo	alebo, ak chcete stíšit zvuky s nízkou frekvenciou.Stlačte tlačidlo ♦ alebo, ak chcete zosilnit' zvuky s vysokou frekvenciou.
	Reset Vyberte možnosť, ak chcete obnovit' výrobcom predvolené nastavenia zvuku.
Vyváženie Stlačte tlačidlo alebo, ak chcete zvýraznit' l'avý reproduktor.Stlačte tlačidlo ♦ alebo, ak chcete zvýraznit' pravý reproduktor.
Aut. hlasitost' Zap/VypHlasitost' sa udržuje nezávisle od vysielacieho signálu (napr. pri reklamách).

Funkcia „Časov. vypnutia“ v režime menu „Časovač“ Vám umožní zvolit’ si určitý časový interval, po uplynutí ktorého televízor automaticky prejde do funkcie dočasného vypnutia.

Postupujte pri tom nasledovne:

Jednu minútu predtým, než sa televízor prepne do pohotovostného režimu, sa na obrazovke automaticky zobrazí nápis „TVP sa čoskoro vypne“.

Časov. zapnutia

Po zvolení funkcie, stlačte tlačidlo -Opravte šikmý obraz stlačením tlačidla alebo (alebo ). Nalčniec nastavenie uložte stlačením tlačidla

RGB centrovanie

Za sledovania vstupného signálu RGB, zvolte funkciu „RGB centrovanie“ a stlačte tlačidlo ➤. Stlačte ♦ alebo ♠ k nastaveniu centrovania obrazu - nastavujte v rozmedzí od -10 do +10. Stlačením 🧑 sa pokyn uloží do pamäte.

Teletext

Počas sledovania Teletextu stlačte tlačidlo 📄pakovaným stlačením sa Teletextový režim zruší.

2 Ked' sa ukáže číslo strany, stlačením tlačidla ☐ môžete zobrazit text.

Vystúpenie z Teletextu:

Stlačte tlačidlo

□

Fastext

Služba Fastext Vám umožňuje dostat' sa na požadované stránky teletextu stlačením jediného tlačidla.

Symbol Vstupný signál

1

2/ Eurokonektor 21-kolíkový

(norma CENELEC), vrátane

vstupu audio/videoa, vstupu S

video, výstupu audio/video

monitor.

1 dial'kový ovládač, typ RM-W100

2 batérie podl'a normy IEC

Đalšie funkcie:

- Teletext, Fastext, TOPtext

• Automatické zapnutie

• Automatické vypnutie
