Typ výrobku	Elektrická koloběžka
Model	r10
Rozměry (délka x šířka x výška)	166 x 16 x 115-125 cm
Hmotnost netto / brutto	14,0 / 17,0 kg
Napětí akumulátoru	36 V
Kapacita akumulátoru	10,2 Ah (lithium-polymerový)
Výkon motoru	350 W (bezkartáčový)
Maximální rychlost	30 km/h (režim 3)
Maximální dojezd	25–30 km
Brzdy	Přední a zadní mechanická kotoučová brzda
Rozměr pneumatik	Přední 20", zadní 16"
Maximální zatížení	120 kg
Doba nabíjení	6–7 hodin
Nabíječka	AC 100-240 V / DC 42 V, 2 A
Režimy rychlosti	3 režimy: 15, 25, 30 km/h
Displej	LCD s ukazatelem rychlosti a baterie
Osvětlení	Přední LED světlo, zadní světlo
Mechanismus skládání	Skládací řídítka a rám
Materiál rámu	Hliník
Věkové požadavky	Od 16 let
Požadovaná výška	Nad 120 cm

Často kladené otázky - r10 MS Energy

Jak nabít koloběžku MS Energy r10 poprvé?

Před prvním použitím je třeba plně nabít akumulátor. Otevřete gumový kryt nabíjecího portu, připojte konektor nabíječky do koloběžky (vyrovnáním zářezů) a poté připojte nabíječku do síťové zásuvky. Během nabíjení kontrolka svítí červeně, po plném nabití se změní na zelenou. Nejprve odpojte od zásuvky, poté od koloběžky a zavřete kryt.

Jaký je maximální dojezd koloběžky r10?

Dojezd je 25 až 30 km, ale závisí na jízdních podmínkách, zatížení, terénu a teplotě. Pro dosažení maximálního dojezdu se vyhněte častému brzdění a prudkému zrychlování.

Je koloběžka r10 vhodná pro děti?

Ne, elektrická koloběžka MS Energy r10 je určena výhradně pro dospělé. Minimální věk je 16 let, výška nad 120 cm a hmotnost uživatele musí být od 20 do 120 kg.

Jaké jsou dostupné režimy rychlosti a jak je měnit?

K dispozici jsou tři režimy rychlosti: 1. stupeň – max. 15 km/h, 2. stupeň – 25 km/h, 3. stupeň – 30 km/h. Pro změnu režimu zapněte koloběžku a krátce stiskněte tlačítko MODE na displeji.

Jak správně složit koloběžku MS Energy r10?

Pro složení koloběžky stiskněte páku skládacího mechanismu a spusťte trubku řídítek, dokud neuslyšíte cvaknutí. Ujistěte se, že je zámek správně zajištěn. Před složením se ujistěte, že je koloběžka vypnutá.

Je možné jezdit na koloběžce v dešti?

Nedoporučuje se jízda v dešti, sněhu ani na namrzlém povrchu. Voda může poškodit elektrické součástky. Vyhněte se kalužím hlubším než 2 cm. Pokud je jízda v dešti nezbytná, nepřekračujte rychlost 10 km/h.

Jak často je třeba nabíjet akumulátor?

Doporučuje se nabíjet akumulátor, když úroveň nabití klesne na 30–70 %. Vyhněte se úplnému vybití. Pokud koloběžku nebudete delší dobu používat, udržujte akumulátor na úrovni 40–50 % a nabíjejte jej alespoň jednou za 30 dní.

Co dělat, když koloběžka po zapnutí nereaguje?

Zkontrolujte, zda je akumulátor nabitý. Pokud stále nefunguje, zkuste restartovat podržením tlačítka napájení na 2 sekundy. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jak seřizovat kotoučové brzdy?

Pokud je brzda příliš napnutá, povolte šroub na kolečku, otočte kolečkem doprava a utáhněte šroub. Pokud je brzda volná, povolte šroub, otočte kolečkem doleva a utáhněte. Pravidelně kontrolujte stav brzdových destiček.

Kde lze nechat servisovat koloběžku MS Energy r10?

Autorizovaný servis v Polsku: QUADRA-NET Sp. z o.o., ul. Jana Czochralskiego 8, 61-248 Poznań, tel. [phone]. Preferovaný kontakt přes online formulář: https://ql.quadra-net.pl/.

NÁVOD K OBSLUZE r10 MS Energy

Návod k použití Záručný list

SK

Návod pre používanie Záruční list

PL

Děkujeme Vám, že jste si zakoupili elektrickou koloběžku MS Energy.

Před prvním použitím vašeho nového výrobku si pozorně přečtěte návod k obsluze.

Abyste mohli výrobek co nejlépe a dokonale používat, dodržujte prosím pečlivě všechny uvedené pokyny, zvláště ty z kapitoly „Upozornění a bezpečnost“.

Uložte návod na bezpečné místo, abyste jej mohli v budoucnu kdykoliv použít. Jsme si jisti, že elektrická koloběžka vyhoví všem vašim potřebám.

Tento spotřebič je vyroben v souladu s nejvyššími standardy, inovačními technologiemi a je určený k maximálnímu pohodlí uživatele.

Symbol blesku s hrotem šípu uvnitř trojúhelníku upozorňuje uživatele na přítomnost nebezpečného napětí uvnitř spotřebiče, které může být dostatečně silné na to, aby představovalo nebezpečí úrazu elektrickým proudem.

Vykřičník uvnitř trojúhelníku upozorňuje uživatele na přítomnost důležitých pokynů k obsluze a údržbě v návodu k obsluze spotřebiče.

POZOR

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM

NEOTEVÍRAT

Neotevírejte kryt nabíječky nebo jakékoli části elektrické koloběžky. Uživateli není v žádném případě dovoleno provádět jakýkoli zásah do elektrických součástí. Tyto úkony a opravy může vykonávat pouze kvalifikovaný autorizovaný servisní technik s potřebnými znalostmi a zkušenostmi.

Hlavní sítová vidlice se používá k odpojení nabíječky baterie z napájení.

Nesprávná výměna baterie, stejně jako její výměna za podobný nebo tentýž typ, může vést k nebezpečí.

Nevystavujte baterii a nabíječku příliš velkému teplu jako je přímý sluneční svit, oheň a podobně.

Přečtěte si prosím následující bezpečnostní pokyny a návod si uschovejte pro eventuální budoucí použití. Vždy dodržujte veškerá upozornění a bezpečnostní pokyny.

1. DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

1. Nepoužívejte elektrickou koloběžku dříve, než si pečlivě přečtete návod a zcela mu neporozumíte, a také nepůjčujte koloběžku osobám, které nemají znalosti a zkušenosti s jízdou.

2. Prosíme vás, abyste jízdu nacvičovali při zařazené první rychlosti na otevřeném prostranství bez dopravy a teprve poté vyzkoušeli jízdu v jízdním pruhu pro cyklisty.

3. POZOR! Maximální užitečné zatížení e-skútru je 120kg.

- Vždy přijměte veškerá nezbytná bezpečnostní opatření, včetně nošení ochranné přilby, rukavic a jiného ochranného vybavení, abyste předešli zranění přířízení. Nepoužívejte e-skútr ve veřejných prostorách nebo na cestách!

• Nejezděte bez řádného tréninku.
• Nejezděte ve vysokých rychlostech, na nerovném terénu nebo na svazích.
• Nejezděte po konzumaci alkoholu nebo drog!

- Elektrická koloběžka je konstruována pouze pro dospělé. Osoby mladší 16 let toto vozidlo nesmějí řídit. Jezdec by měl být vysoký přes 120 cm a musí vážit více než 20 kg. Maximální hmotnost je 120 kg.

- Musíte dodržovat místní zákony a dát přednost chodcům.

- Kdykoli jedete tímto vozidlem, riskujete zranění v důsledku ztráty kontroly, kolize a pádu. Abyste mohli bezpečně jezdit, musíte si přečíst a dodržovat všechny pokyny a varování v uživatelské příručce

- Není určen na profesionální použití ((např. použití skútru k dodání).

JÍZDA

1. Elektrická koloběžka je dopravní prostředek a je navržena pro přepravu pouze jedné osoby. Prosíme vás, abyste na této elektrické koloběžce nevozili spolujezdce.

2. Nepoužívejte elektrickou koloběžku na nebezpečném povrchu nebo mimo silnici.

3. Prosíme vás, abyste během jízdy drželi obě ruce na řídítkách a oběma nohama stáli na plošině k stání. Prosíme vás, abyste po plošině neskákali.

4. Nevypínejte motor za jízdy.

5. Nepokoušejte se jezdit:

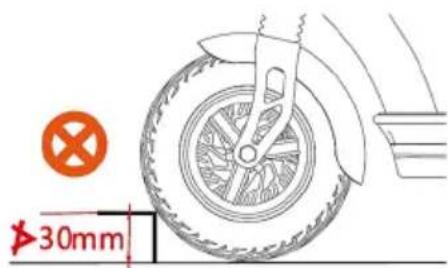

- Přes prahy vyšší než 3 cm. Mohlo by dojít k zranění řidiče nebo poškození koloběžky.

- Na nerovném nebo hrubém terénu, zpomalte nebo jízdu zcela přerušte.

- Na kluzkém povrchu jako je olej nebo led.

• Kdvž je teplota nižší než 0 °C.

- Přes vodu abyste se vyhnuli poškození elektrických částí vozidla

- Při špatných povětrnostních podmínkách jako je déšť, sníh nebo vítr, abyste předešli nehodě a poškození nebo poruchy způsobené vodou nebo vlhkostí. Pokud jezdíte v takovýchto podmínkách, nikdy nepřekračujite rychlost 10 km/h.

1. Nepoužívejte koloběžku ani s ní nepohybujte, dokud je připojená k nabíječce. Mohlo by dojít k poškození kabelu, nabíječky a/nebo konektoru.

2. Nejezděte na koloběžce, pokud došlo k závadě na baterii nebo jakékoli jiné části systému. V opačném případě můžete ztratit kontrolu nad řízením a přivodit si vážné zranění.

3. Vždy zkontrolujte zbývající kapacitu baterie před noční jízdou. Světlo, které je napájeno z baterie, zhasne brzy poté, co zbývající kapacita baterie klesne na úroveň, která k svícení není dostačující. Jízda bez světla může zvýšit nebezpečí zranění.

4. Doporučuje se nabíjet baterii, když celková kapacita baterie klesne na 30-70 %. Dbejte na to, aby nedošlo k úplnému vybití baterie před dalším nabíjením.

1. Nemodifikujte nebo neodstraňujte žádné součásti. Neinstalujte neoriginální součásti nebo příslušenství.

Pokud tak učiníte, může dojít k poškození výrobku, závadě nebo zvýšení nebezpečí zranění.

1. P říprava před jízdou: Noste přilbu, rukavice a další ochranné pomůcky při jízdě, abyste byli chráněni před zraněním v případě pádu nebo nehody.

Stav své koloběžky vždy zkontrolujte a ujistěte se, že jsou

všechny části správně upevněné. Pokud je to nutné, nezapomeňte před jízdou dotáhnout všechny uvolněné díly. Jízda s uvolněnými nebo nedostatečně připevněnými součástmi může způsobit zranění, pád nebo mechanické poškození, na které se nevztahuje záruka!

1. Podmínky k jízdě: okolní teplota od 0 do 40°C, bezvětří, rovná silnice; bez častého rozjíždění a brždění může být dojezd 20 až 30 km (v souladu s kapacitou baterie, terénními podmínkami a zatížením).
2. Maximální zatížení: maximální zatížení elektrokoloběžky je 120 kg; pokud dojde k nehodě, při níž bylo zatížení vyšší než 120 kg, nepřebírá firma žádnou zodpovědnost.
3. V případě častého brždění a rozjíždění, při jízdě do kopce, jízdě proti větru, po zablácených cestách, při přetížení a podobně dojde k vysoké spotřebě elektrické energie a snížení dojezdové vzdálenosti, proto doporučujeme, abyste se při jízdě vyhýbali výše uvedeným faktorům.
4. Pokud elektrickou koloběžku nebudete používat delší dobu, dbejte na to, abyste baterii dostatečně nabili a dobíjeli ji jednou měsíčně.
5. Pamatujte na to, že elektrická koloběžka se nesmí používat v podmínkách vysoké vlhkosti (průjezdy vodou apod.) vzhledem k tomu, že pokud se voda dostane do řídítek a motoru, může způsobit závadu motoru a jiných elektrických částí!
6. Nedovolte neoprávněnou likvidaci nebo modifikace koloběžky. Firma neodpovídá za vniklé škody nebo ztráty.
7. Stará nebo vadná baterie nesmí být odhozena kdekoliv, aby nedošlo k zamoření životního prostředí.
8. Při rozložení koloběžky stiskněte páčku sklopného systému, dokud neklikne, a dbejte na to, aby se nacházela na správném místě.

NABÍJEČKA

1. Nikdy nepoužívejte nabíječku baterie k nabíjení jiných elektrických zařízení.
2. Nepoužívejte žádnou jinou nabíječku kromě té, kterou doporučil výrobce, nebo jinou metodu nabíjení baterie elektrické koloběžky. Použití jakékoli jiné nabíječky může vést k požáru, výbuchu nebo poškození baterie.
3. Tuto nabíječku baterií smějí používat děti starší 8 let a osoby s poškozením fyzických, smyslových nebo mentálních schopností nebo s nedostatkem znalostí a zkušeností k obsluze tohoto zařízení pod podmínkou, že jsou pod dohledem a že obdržely

pokyny k bezpečnému používání nabíječky a jsou si vědomy potenciálního nebezpečí, kterému jsou vystaveny. Nedovolte dětem, aby si hrály s nabíječkou baterií nebo s koloběžkou. Čištění a údržbu nesmějí provádět děti bez dohledu.

1. Přestože je nabíječka voděodolná, nenechávejte ji ve vlhkém prostředí a neponořujte ji do vody nebo jiných tekutin. Nikdy nepoužívejte nabíječku, pokud má mokré konektory.

2. Nikdy se nedotýkejte mokrýma rukama síťové vidlice nabíječky, konektorů a přípojek pro nabíjení nebo kontaktů, abyste se nevystavili nebezpečí úrazu elektrickým proudem.

3. Nedotýkejte se kontaktů nabíječky kovovými předměty. Zabraňte vniknutí jakéhokoli cizího materiálu do přípojek a konektorů, neboť by mohlo dojít ke zkratu, úrazu elektrickým proudem, požáru nebo poškození nabíječky.

4. Pravidelně čistěte napájecí zástrčku DC adaptéru a nabíjecí port na koloběžce. Vlhkost, prach nebo jiné částice mohou snížit účinnost izolace a způsobit požár nebo poškození skútrů! Ochranný konektor na nabíjecím portu na koloběžce musí být vždy řádně

uzavřen! V případě, že je nabíjecí port mokrý nebo špinavý, nezapojujte konektor DC adaptéru! Nejprve důkladně očistěte zástrčku adaptéru a zásuvku koloběžky, vysušte všechny části a poté zástrčku adaptéru nabíjení!

1. Nikdy nerozebírejte nebo nemodifikujte nabíječku. Můžete způsobit požár nebo si přivodit úraz elektrickým proudem.

2. Nepoužívejte adaptéry s více zdířkami nebo prodlužovací kabely. Používání adaptéru nebo podobných zařízení, která dodávají větší proud, než je dovolený, což může vést k požáru nebo poškození zařízení.

3. Nepoužívejte nabíječku, pokud jsou kabely zamotané nebo přehnuté. Neukládejte nabíječku tím způsobem, že kabel omotáte kolem nabíječky. Pokud je kabel poškozený, mohlo by dojít k požáru, nebo můžete utrpět úraz elektrickým proudem.

4. Pevně zasuňte zástrčku napájecího kabelu do elektrokoloběžky a síťovou vidlici do elektrické zásuvky. Pokud nebudou zasunuty až do konce, může dojít k požáru způsobenému elektrickým výbojem nebo přehřátím.

5. Nepoužívejte nabíječku v blízkosti hořlavých materiálů nebo plynů. Mohlo by dojít k požáru nebo výbuchu.

6. Nikdy nepokrývejte nabíječku a nestavte na ni jiné předměty, dokud je v provozu. Mohlo by dojít k přehřátí a požáru.
7. Neházejte s nabíječkou ani ji nevystavujte silným nárazům, aby nedošlo k požáru nebo úrazu elektrickým proudem.
8. Pokud dojde k poškození napájecího kabelu, ihned přestaňte nabíječku používat a kontaktujte autorizovaný servis nebo prodejce s žádostí o opravu.
9. S kabelem zacházejte pozorně. Zapojení nabíječky v domě, zatímco koloběžka se nachází venku, může způsobit poškození kabelu v důsledku přiskřípnutí dveřmi nebo okny.
10. Nepřejíždějte koly koloběžky přes kabel nebo zástrčku, abyste nepoškodili napájecí kabel nebo zástrčku.

BATERIE

1. Uchovávejte baterji a nabíječku mimo dosah dětí.

2. Nikdy nenechte baterii zcela vybít. Pokud k tomu dojde, ihned ji nabijte!

3. Baterie se nachází v těle koloběžky a není možné ji vyjmout. Při nabíjení se nedotýkejte baterie ani nabíječky, neboť baterie a její nabíječka dosahují v průběhu nabíjení teplot v rozmezí 40–70°C a kontakt s nimi může způsobit popáleniny prvního stupně.

4. Pokud dojde k poškození obalu baterie, prasknutí nebo pokud zpozorujete neobvyklý zápach, nepoužívejte baterii. Únik tekutiny z baterie může způsobit závažná zranění. Kontaktujte autorizovaného distributora nebo prodeice nebo autorizované servisní středisko.

5. Nezkratujte kontakty nabíječky. Pokud k tomu dojde, může dojít zahřátí nebo zapálení baterie, což může způsobit vážná zranění nebo škodu na majetku.

6. Nerozebírejte nebo nemodifikujte baterii. Pokud tak učiníte, můžete způsobit přehřívání nebo vzplanutí baterie, vážné zranění nebo škodu na majetku.

7. Pokud elektrickou koloběžku nepoužíváte několik měsíců, nabijte baterii před uložením na 100 %. Doporučuje se nastartovat koloběžku každý měsíc,

nechat motor několik minut běžet a poté znovu dobít baterii na 100 %.

1. Neházejte s baterií ani ji nevystavujte nárazům, neboť můžete způsobit přehřívání baterie nebo vzplanutí a tím vážná zranění nebo škodu na majetku.

2. Neodhazujte baterii do ohně ani ji nevystavujte zdrojům tepla, neboť by mohlo dojít k požáru nebo výbuchu s následnými vážnými zraněními nebo škodou na majetku.

1. Kapacita baterie a vzdálenost se mohou snížit, pokud používáte Ekoloběžku v chladném počasí, pod 0°C.

2. E-koloběžku neskladujte příliš dlouho v horkém počasí v kufru auta. Koloběžku skladujte na chladném a suchém místě.

Poznámky

Elektrokoloběžka je konstruována na základě původní koloběžky v kombinaci s požadavky trhu a je považována za dopravní prostředek se specifickými funkcemi a použitím. Při nákupu si prosím vyberte a kupte model, který vyhovuje vašim potřebám a který budete dostatečně ovládat, než vjedete na silnici. Abyste správně a bezpečně používali koloběžku, dbejte prosím na následující:

1. Během používání kontrolujte stav motoru a jiných součástí a v případě, že narazíte na uvolněný spoj, jej ihned utáhněte nebo opravte.

2. Při rozjezdu koloběžky nebo při strmém stoupání pomáhejte koloběžce odrážením nohou, abyste snížili sílu potřebnou k pohonu koloběžky a prodloužili životnost baterie a její kapacitu.

3. Během deštivých dnů mějte na paměti následující: Během deště, sněhu nebo ledu se používání elektronických skútrů nedoporučuje.

4. Uživatelé musejí používat pouze nabíječku, kterou k nabíjení baterie dodal výrobce. Při nabíjení dbejte na to, aby byly konektory správně a úplně zapojené.

5. Je zakázáno vkládat jiné předměty do prostoru, kde se na koloběžce nachází baterie, neboť by to mohlo způsobit přehřátí, proto je třeba udržovat dobré ventilační podmínky.

6. Udržujte prosím přiměřený tlak v pneumatikách (pokud máte pneumatiky plněné vzduchem), abyste zabránili zvýšenému

odporu při jízdě a většímu opotřebení pneumatik, jakož i deformaci ráfků.

1. Řidič musí dodržovat pravidla silničního provozu a rychlost jízdy by vždy měla být maximálně 25 km/h nebo nižší, v závislosti na dopravní situaci.
2. Při rychlé jízdě nebo jízdě z kopce kontrolujte rychlost, abyste se vyhnuli náhlému brždění nebo náhlé změně směru jízdy, neboť to může vést k nebezpečným situacím.
3. Po dlouhé jízdě nechte baterii 30 minut vychladnout a poté ji připojte k nabíječce. Totéž udělejte i po každé jízdě v chladném počasí.
4. Nepoužívejte skútr na sněhu nebo v bouři.

DŮLEŽITÉ:

Ochranný krytnabíjecího konektoru e-skútru musí být vždy řádně usazen, aby se zabránilo vniknutí vody nebo prachu do konektoru. V opačném případě může vlhkost nebo nečistoty způsobit zkrat a poruchu. Na vady způsobené nedbalostí uživatele se nevztahuje záruka!

Před každou jízdou vždy zkontrolujte, zda je e-koloběžka v dobrém stavu, zda nemá nějaké uvolněné části. Pokud najdete uvolněné díly, ihned je utáhněte dodaným nářadím.

Tímto způsobem vždy zajistíte bezpečnou jízdu a delší životnost.

Příslušenství a komponenty:

Zkontrolujte prosím veškeré příslušenství.

Uživatelská příručka 1x

Šrouby 4x

Šestihranný klíč 1xset

Adaptér nabíječky 1x

1. Konstrukce
2. Odnímatelné řídítka
3. LCD displej s ovladačem
4. Rukojeť kotoučové brzdy
5. Přední LED světlo
6. Přední kotoučová brzda
7. Port pro nabíjení baterie
8. Přihrádka na baterii
9. Zadní kotoučová brzda
10. Obal na skládací mechanismus
11. Rukojeť plynu

4. NABÍJENÍ

Poznámka: Před prvním použitím baterii koloběžky nejdříve nabijte.

1. Otevřete gumový uzávěr.

2. Nejdříve zasuňte nabíjecí zástrčku. Následně zapojte nabíječku do zásuvky!

Poznámka: Pozorně srovnejte zářez na zástrčce a zásuvce!

Během procesu nabíjení bude světlo na nabíječce svítit červeně. Po nabití baterie se LED indikátor nabíječky rozsvítí zeleně.

Po dokončení nabíjení nejprve odpojte nabíječku ze zásuvky a potom odpojte nabíječku od od e-koloběžky.

1. Zavřete gumovou zátku!

Ochranný kryt zásuvky nabíječky e-koloběžky musí být vždy správně uzavřen, aby se zabránilo vniknutí vody nebo prachu. V opačném případě může vlhkost nebo nečistoty způsobit zkrat nebo poruchu zařízení! Na vady způsobené nedbalostí uživatele se nevztahuje záruka!

Doba nabíjení je ovlivněna okolní teplotou. Vyšší teplota okolí způsobí delší dobu nabíjení.

Nikdy nenechávejte koloběžku na nabíječce bez dozoru!

5. Jak nastartovat

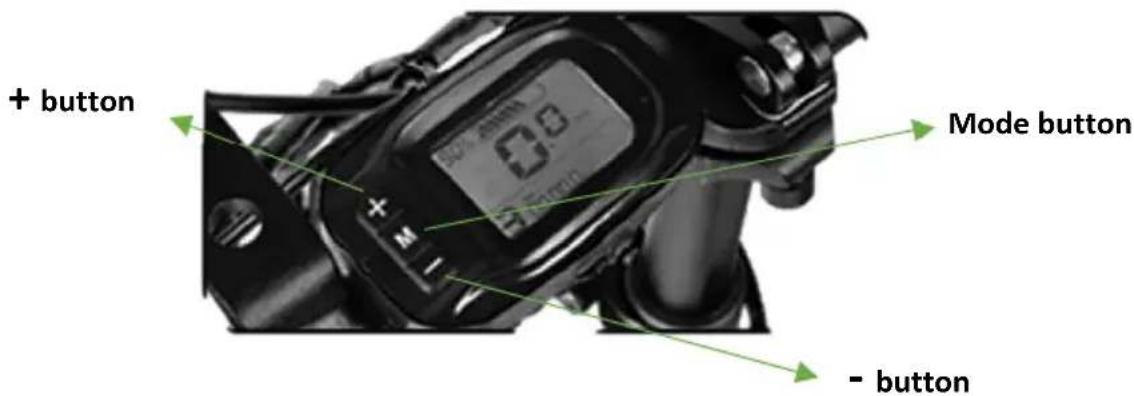

DISPLEJ:

Zobrazení rychlosti

Během jízdy se zobrazuje aktuální rychlost

• Maximální rychlost 1 stupně 15 km / h
• Maximální rychlost 2 stupně 25 km / h
• Maximální rychlost 3 stupně 30 km / h

Indikátor baterie

Existuje deset elektrických světel, která označují množství elektriny. Při spotřebě baterie se stav kontrolky napájení změní z horního na nejnižší v pořadí podle rozsvícení, blikání a vybití.

1. Když svítí 8-10 světel, elektřina je mezi 80-100%;
2. Při rozsvícení 6-8 svítí elektřina mezi 50-80%;
3. Při rozsvícení 4-6 světel se elektrina nachází mezi 30-50%;
4. Při rozsvícení 2-4 světel je elektrina mezi 10-30%;
5. Když serozsvítí 1 -2 světlo, elektrina je menší než 10% a skútr sklouzne k přirozenému zastavení setrvačností, před použitím ji prosím dobijte.

Vypínač

Když je kolbežka zapnutá, Krátkým stisknutím vypínače a vozidlo nastartuje;

Dlouhým stiskem vypínače na 2 sekundy jej můžete vypnout.

- Po zapnutí vozidla krátce stiskněte tlačítko REŽIM na změnu režimu rychlosti "1", "2", "3";

Maximální rychlost 1 stupně 15 km / h

Maximální rychlost 2 stupně 25 km / h

Maximální rychlost 3 stupně 30 km / h

- Stiskněte spínač dvakrát za sebou, zapněte / vypněte přední LED světlo a zadní světlo.

6. NÁVOD K POUŽITÍ

Před jízdou

• Vyberte si vhodné místo na jízdu.
- Rozložte elektrickou koloběžku dle pokynů Skládací klíč musí být ve správné poloze a blokovací mechanismus musí být dotažený!
- Při jízdě na elektrické koloběžce vždy noste přilbu, obuv a ochranné vybavení, jako jsou chrániče kolen a loktů. Předejdete zraněním

- Stisknutím tlačítka zapněte napájení. Výchozí nastavení rychlosti je 1. stupeň.

- Z bezpečnostních důvodů má elektrická koloběžka bezpečný startovací design, což znamená, že motor může nastartovat, pouze když je rychlost vozidla nad 0. Brání to rozběhu motoru při náhodném otočení páky akcelerátoru. Abyste mohli zahájit jízdu, položte jednu nohu na desku na stání a druhou nohu na zem a odrazte se jak na klasické manuální koloběžce. Když se koloběžka pohne a její rychlost je vyšší než 0, plynule nastartujte motor pomocí plynulé akcelerace. Jakmile se motor nastartuje, položte druhou nohu na desku na stání a pokračujte v jízdě.

- Vozidlo má zadní elektrickou brzdu (motorovou brzdu se zpětnou rekuperací do akumulátoru) a přední a zadní kotoučovou brzdu. Za normálních okolností používejte levou a pravou rukojeť brzdy na současné brzdění přední a zadní brzdy. Upravte svou rychlost podle jízdních podmínek a dejte pozor, abyste mohli v každé situaci bezpečně zastavit.

- Čím větší tlak vyvinete, tím větší bude brzdná síla. Uvědomte si, že prudké brzdění může mít za následek nehodu v důsledku uklouznutí kol, ztráty rovnováhy a pádu vozidla. Silné brzdění může také způsobit poškození pneumatiky.

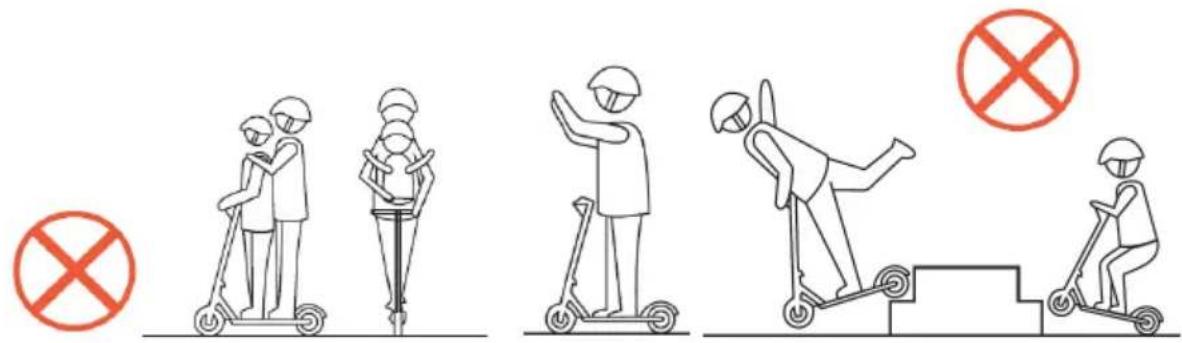

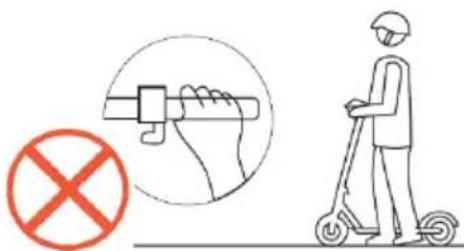

Bezpečnost jízdy

- Vyhněte se jízdě v dešti. Je zakázáno jezdit na vodních plochách, které jsou hlubší než 2 cm

- Při setkání se zpomalovací zónou/prahem a jinými nekonvenčními vozovkami nejezděte vysokou rychlostí. Při setkání s drsnou cestou udržujte nízkou rychlostí (5-10 km/h). Pokrčení kolenou vám umožní lépe se přizpůsobit složité silnici.

• Během jízdy se vyhněte překážkám.

- Během řízení nestůjte jen jednou nohou na pedálu nebo na podlaze.

- Při jízdě z kopce nezrychlujte

- Aby nedošlo k nárazu hlavy na rám dveří, výtah a další překážky.

- Při chůzi s e-koloběžkou netlačte na kolík akcelerátoru

- Na řídítka nezavěšujte těžké předměty.

- Nepokoušejte se provádět žádné nebezpečné pohyby. Je zakázáno jezdit po příjezdových cestách nebo v přeplněných obytných

- Je zakázáno řídit vozidlo, pokud je na ní více než jedna osoba a/nebo drží dítě

- Je zakázáno silně otáčet držadlem při jízdě s vysokorychlostními obytnými oblastmi.

- Je zakázáno řídit bez toho, aby vaše ruce držely řídítka za jízdy a ježdění nahoru/dolů po schodech nebo skákání.

- Elektrická koloběžka je vybavena koly z elastické gumy. Když dojde k jejich opotřebení nebo proražení, je třeba je včas vyměnit.

- Kontaktujte svého oficiálního distributora s žádostí o výměnu opotřebovaných pneumatik.

- Při jízdě vibrace uvolňují šrouby a některé části e-skútru. Doporučuje se každých 250 km nebo podle potřeby předtím zkontrolovat e-skútr, všechny pohyblivé součásti, kola a ujistit se, že jsou šrouby dostatečně utažené. Kontrolujte svou koloběžku a její kola každý měsíc, stejně jako dostatečné utažení šroubů. Pokud jsou šrouby uvolněné, dotáhněte je.

- Doporučuje se provádět pravidelný pravidelný servis skútrů jednou ročně nebo každých 3000 km

Baterie

- Elektrická koloběžka je vybavena lithium-polymerovou baterií. Průměrná životnost baterie je 400 nabíjecích cyklů (každým cyklem se rozumí nabíjení od 0

do 100 % kapacity). Při normálním používání a údržbě může životnost baterie dosáhnout více než 600 cyklů s minimálním snížením kapacity baterie.

• Před prvním použitím koloběžky úplně nabijte baterii.
• Vyhýbejte se úplnému vybití baterie své koloběžky před nabíjením. Vždy dbejte na to, abybyla nabitá alespoň na 10 %. Pro vyhovující vlastnosti a bezpečnou jízdu musí být baterie nabitá minimálně na 50 %.
• Nenechávejte elektrickou koloběžku s výrazně vybitou baterií po delší dobu. Dobijte baterii co možná nejdříve.
• Při uskladnění koloběžky na delší dobu se postarejte o to, aby byla baterie nabitá na 40-50 %. Doporučuje se dobíjení koloběžky minimálně jednou za 30 dní.
  • Vždy používejte pouze originální nabíječku, která odpovídá modelu koloběžky.
• Nenechávejte svou elektrickou koloběžku v chladu při teplotách pod bodem mrazu nebo na přímém slunečním světle. Uchovávejte koloběžku v suchu. Nepříznivé podmínky okolí mohou poškodit kapacitu baterie a elektrické obvody.
• S lithium-polymerovými bateriemi je třeba zacházet s mimořádnou opatrností. Nevhodné nabíjení, poškození nebo přehřívání může způsobit požár. Nenechávejte svou elektrickou koloběžku na nabíječce bez dozoru. Nenechávejte elektrickou koloběžku nabíjet přes noc. Vždy dohlížejte na nabíjení elektrické koloběžky a vyhýbejte se přebíjení baterie. Nepoužívejte, nenabíjejte nebo nenechávejte poškozenou baterii bez dohledu a dodržujte předpisy pro likvidaci.

Nabíječka

Speciální nabíječka, která se dodává s koloběžkou, má funkci ochrany proti přebíjení.

Pokyny k nabíjení

• Otevřete krytku zdířky pro nabíjení na elektrické koloběžce a vložte konektor nabíječky do zdířky pro nabíjení.
• Zapojte sítovou vidlici nabíječky do elektrické zásuvky (AC 10 V-240 V, 50/60Hz)
• Světlo nabíječky svítí červeně, což signalizuje probíhající nabíjení; když se světlo na nabíječce rozsvítí zeleně, znamená to, že je baterie plně nabitá.
• Když nabíjíte baterii, postavte koloběžku do suchého a vzdušného prostředí.
• Důležité: Ochranný kryt zásuvky nabíječky e-koloběžky musí být vždy správně uzavřen, aby se zabránilo vniknutí vody nebo prachu. V opačném případě může vlhkost nebo nečistoty způsobit zkrat nebo poruchu zařízení!

Kotoučové brzdy

Pokud máte pocit, že je brzda při jízdě napnutá, můžete kotoučovou brzdu upravit uvolněním šroubu na otočném knoflíku pomocí šestihranného klíče, otočným knoflíkem otočte trochu doprava a dotáhněte šroub šestihranným klíčem. Pokud máte pocit, že je brzda uvolněná. po uvolnění šroubu na otočném knoflíku pomocí šestihranného klíče můžete otočným knoflíkem pootočit trochu doleva a poté šroub utáhnout.

Chvění řídítek

Pokud máte pocit, že jsou řidítka uvolněna a že se při jízdě třesou, tak zkontrolujte vidlici a sklopný mechanismus a uvolněnou část přitáhněte.

9. ŘEŠENÍ PROBLÉMŮ

Pokud vaše koloběžka nefunguje jako obvykle, nebo se zdá, že má závadu, přečtěte si prosím pozorně tuto část. Uživatel může samostatně vyřešit mnohé každodenní problémy.

Tyto jednoduché procedury pomáhají obnovit stabilní podmínky elektrických obvodů. Kontaktujte prosím Zákaznickou službu výrobce, pokud nedojde k vyřešení problému, nebo pokud máte jiný problém.

SYMPTOMY		MOŽNÁ ŘEŠENÍ
Nezdařila se změna rychlosti nebo je maximální rychlost příliš nízká	Nízké napětí baterieZávada páčky pro rychlostZávada ovládání	Plně nabijte bateriivyměňte páčku pro rychlost a ovládání
Motor nefunguje	Závada páčky pro rychlostZávada na ovládání	Vyměňte páčku pro rychlost a ovládáníZnovu zkontrolujte všechny kabely a kontakty.
Ujetá vzdálenost na jedno nabití je kratší, než bylo očekáváno	Podhuštěné pneumatikyNedostatečné nabití nebo závada nabíječkyPoškozená baterie nebo jí uplynula životnostPříliš časté rozjíždění nebo ztížená jízda, přetížení	Nahustěte pneumatikyBaterie je opotřebovanáVyměňte nabíječkuVyměňte baterii
Nabíječka nenabíjí	Dráty nabíječky jsou uvolněné nebo poškozené	Zkontrolujte znovu všechny kabely a kontakty

1. Technické specifikace

Model R10
Typ	Elektrická koloběžka
Napětí baterie	36V
Kapacita baterie	Lithium 10,2 Ah
Napětí / proud nabíječky	AC 100-240V / DC 42V, 2A
Doba nabíjení	6-7h
Výkon motoru	350 W, Bezkartáčový motor
Maximální rychlost *	30 km / h
Dojezd *	25-30km
Ráfek	Dvouvrstvý ráfek z hliníkové slitiny s 3 paprsky
Rozměr kol / pneumatiky	Přední 20 "- zadní 16"
Brzdy přední / zadní	Mechanické kotoučové brzdy
Rozměr	166 x 16 x 115-125 cm
Max. Zatížení	120 kg
Hmotnost brutto / netto	17,0 / 14,0 kg

* Může se lišit v závislosti na podmínkách jízdy, konfiguraci terénu, teplotě atd.

Likvidace starých elektrických a elektronických zařízení

Výrobky označené tímto symbolem patří do skupiny elektrického a elektronického vybavení (EE výrobky) a nesmí být likvidovány společně s domácím a nadrozměrným odpadem. Proto je třeba tento výrobek odevzdat na označeném místě pro sběr elektrických a elektronických zařízení. Správnou likvidací tohoto zařízení zabráníte možným negativním následkům na životní prostředí a lidské zdraví, které by jinak mohly být ohroženy neodpovídající likvidací tohoto opotřebovaného výrobku. Recyklací materiálu z tohoto výrobku pomůžete zachovat zdravé životní prostředí a přírodní zdroje.

Podrobné informace o sběru EE výrobků vám poskytne prodejna, v níž jste zakoupili výrobek.

Prostudujte si místní předpisy týkající se likvidace opotřebovaných baterií nebo zavolejte místní uživatelskou službu, abyste získali informace o likvidaci starých a opotřebovaných baterií.

Baterie z tohoto výrobku se nesmějí likvidovat společně se směsným domácím odpadem. Vždy je odevzdejte na speciálních místech určených k sběru použitých baterií, která se nacházejí na všech prodejních místech, kde můžete zakoupit baterie.

EU Prohlášení o shodě

M SAN grupa d.o.o. tímto prohlašuje, že výrobek je v souladu s nařízeními:

• Machinery Directive 2006/42/EC
• RED Directive 2014/53/EU
• RoHS Directive 2011/65/EU.

Celý text EU prohlášení o shodě je dostupná na následující internetové adrese: www.msan.hr/dokumentacijaartikala

MS ENERGY

e-scooter r10

SK

Návod na použitie si uschovajte na bezpečnom mieste pre budúce použitie. Sme presvedčení, že nový elektrický skúter splní vaše potreby.

povrchu pre státie. Prosím neskáčte po doske.

- Cez vodu aby nedošlo k poškodeniu elektrických častí vozidla.

Návod na použitie 1x

Skrutky 4x

Šesthranný klúč 1x

Nabíjací adaptér 1x.

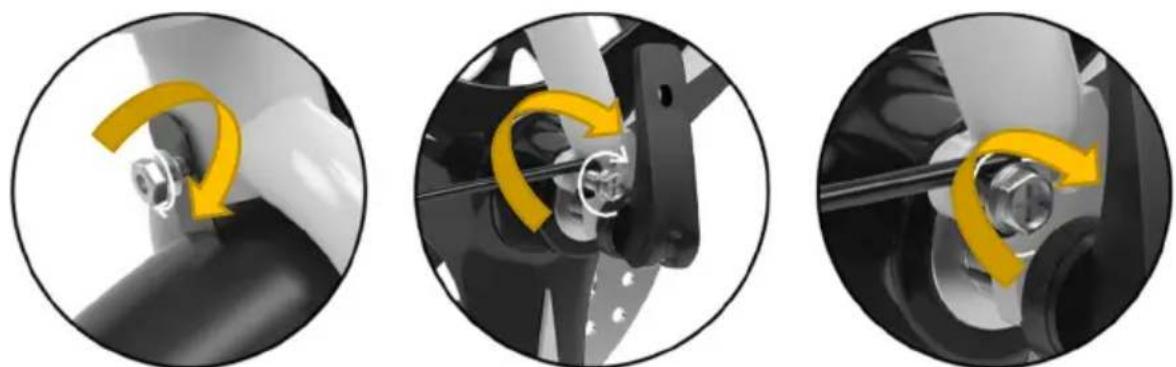

1. Pridajte matice a podložky a utiahnite

2. Upevnite trubice na oboch stranách blatníka, zarovnajte ich s montážnymi otvormi a skrutky zaskrutkujte

3. Blatník pripevnite dotiahnutím skrutiek na oboch stranách

1. Otvorte gumený uzáver.

2. Najskôr zasuňte nabíjaciu zástrčku. Následne zapojte nabíjačku do zásuvky!

Poznámka: Pozorne zarovnajte zárez na zástrčke a zásuvke!

Počas procesu nabíjania bude svetlo na nabíjačke svietiť na červeno. Po nabití batérie sa LED indikátor nabíjačky rozsvieti na zeleno.

Po dokončení nabíjania najskôr odpojte nabíjačku zo zásuvky a potom odpojte nabíjačku od od e-kolobežky.

1. Zatvorte gumovú čiapocku!

Nikdy nenechávajte kolobežku na nabíjačke bez dozoru!

5. AKO NAŠTARTOVAŤ

DISPLEJ:

Ked' je kolbežka zapnutá, krátkym stlačením vypínača a vozidlo naštartuje;

- Po zapnutí vozidla stlačte krátko tlačidlo REŽIM na zmenu režimu rýchlosti „1“, „2“, „3“;

- Elektrický skúter je vybavený lítium-polymérovou batériou. Priemerná životnost batérie je 400 nabíjacích cyklov (každý cyklus znamená nabíjanie od 0 do 100% kapacity). Pri bežnom používaní a údržbe môže životnosť batérie dosiahnuť viac

ako 600 cyklov s minimálnym znížením životnosti batérie.

• Vložte nabíjačku do zásuvky (AC100-240V, 50/60Hz)

- Svetlo nabíjačka je červené, čo znamená, že nabíjanie práve prebieha; Ked svetlo nabíjačky svieti na zeleno, znamená to, že batéria je úplne nabitá.

Likvidácia starých elektrických a elektronických zariadení

Likvidácia použitých batérií

M SAN grupa d.o.o.. týmto vyhlasuje, že výrobok je v súlade so smernicami:

• Machinery Directive 2006/42/EC
• RED Directive 2014/53/EU
• RoHS Directive 2011/65/EU.

CE

Děkujeme Vám, že jste si zakoupili spotřebič MS ENERGY, a doufáme, že budete se svým výběrem spokojeni. Pokud bude v záruční lhůtě potřebná oprava výrobu, prosíme Vás, abyste se poradili s autorizovaným prodávajícím, který Vám výrobek prodal, nebo nás kontaktujte na níže uvedených tel. číslech a adrese. PŘED POUŽITÍM VÝROBKU SI PROSÍM PEČLIVĚ PŘEČTĚTE POKYNY PŘILOŽENÉ K VÝROBKU!

1. Touto zárukou M SAN Grupa jako poskytovatel záruky v Česká republice zaručuje bezplatnou opravu výrobku v souladu s platnými předpisy a v souladu s podmínkami uvedenými v tomto záručním listu. Touto zárukou zaručujeme, že předmět této záruky bude fungovat bez závad zapříčiněných eventuální chybou při výrobě, nebo vadou materiálu. Všechny závady, které eventuálně vzniknou, budou v záruční lhůtě zdarma odstraněny v autorizovaném servisu.

2. ZÁRUČNÍ PODMÍNKY Záruční lhůta začíná plynout ode dne zakoupení výrobku a trvá 24 měsíců (12 měsíců na baterii) nebo dosáhne-li nájezd 3600 km. Uživatel je povinen svůj produkt pravidelně udržovat. Je nutné pravidelně kontrolovat všechny důležité a pohyblivé části a v případě potřeby je dotáhnout. Doporučuje se provádět pravidelný servis e-skútrů jednou ročně nebo každých 3000 km. Záruka na baterii je 1 rok. Vylučuje to celkové poškození baterie, jako není možné nabíjet.

3. V případě vady výrobku, který je předmětem této záruky, zaručujeme, že tento výrobek opravíme v co možná nejkratší lhůte a to nejpozději do 30 dnů. Pokud výrobek nebude možné opravit nebo nebude opraven do 30 dnů, bude vyměněn za nový. Záruka bude prodloužena o dobu trvání opravy.

4. Záruka se uznává pouze s předloženým prodejním dokladem a tímto záručním listem, který musí být řádně vyplněný a musí tedy obsahovat datum prodeje, razítko a podpis prodávajícího.

ZARUKA NEZAHRNUJE

1. Záruka se nevztahuje na skútry používané pro profesionální použití. Profesionálním použitím je také považováno použití produktu se zvýšenou intenzitou používání, tj. pokud je průměrná ujetá vzdálenost produktu vice než 300 km měsíčně.

2. Pravidelnou kontrolu, údržbu a výměnu součástí, které se opotřebovávají běžným používáním, úpravy nebo změny s cílem vylepšení výrobku, které nejsou popsány v technických pokynech k používání, pokud k těmto úpravám není předložen souhlas M SAN Grupa d.o.o.

3. Špotřební díly jako: žárovky, brzdové dráty a drátěné objímky, brzdové destičky, výměna vnitřní nebo vnější pneumatiky z důvodu opotřebení nebo poškození, výměna nebo oprava obuvi na kole a opravy nebo výměny kterékoliv části, pokud se zjistí, že selhání se vyskytlo z důvodu nedbalosti nebo nesprávného použití, mechanické síly nebo neodborného manipulování se zřízením (zlomenina ráfku, nápravy, deformace kol atd.).

4. Pokud kupující nepředloží prodejní doklad.

5. Pokud kupující nedodržoval pokyny k používání výrobku

6. Pokud byl výrobek otevírán, upravován nebo opravován neoprávněnou osobou.

7. Pokud závady na výrobku vžnikly působením výšší moci, jako jsou: úder blesku, přepětí v elektrické síti, živelní pohromy a podobně. Pokud závady vzniky poškozením v důsledku používání spotřebiče v rozporu s pokyny nebo nesprávnou dopravou. Pokud závada nastala chybou v systému, ke kterému je přístroj připojen. Práva stanovená výrobcem v této zaruce nemění zákonná spotřebitelská práva platící České republice.

8. Prohlášení o shodě a kopii originálního Prohlášení o shodě (EC Declaration of Conformity) můžete převzít na naší internetové stránce www.msan.hr/dokumentacijaartikala

Název firmy poskytovatele záruky:

M SAN GRUPA d.o.o., Buzinski prilaz 10, 10010 Zagreb-Buzin, Croatia Tel: [phone], Fax: [phone]

e-mail:[e-mail], [e-mail], http://www.vivax.com

Bystřice nad Pernštejnem

[phone]

[e-mail]

Český servis a.s.

K Ochozi 761,

Bystřice nad Pernštejnem

Tel. [phone]

E-mail: [e-mail]

Pokud zařízení nefunguje správně, obratte se na prodejní místo nebo kontaktujte autorizované servisní středisko přímo.

ZÁRUČNÝ LIST SK

MODEL PRÍSTROJA

SÉRIOVÉ ČÍSLO

DÁTUM PREDAJA

ČÍSLO ÚČTU PREDAJCU

PODPIS A PEČIATKA PREDAJCU

MS ENERGY

VÁŽENÝ/VÁŽENÁ,
