NÁVOD K OBSLUZE LC1C EZVIZ

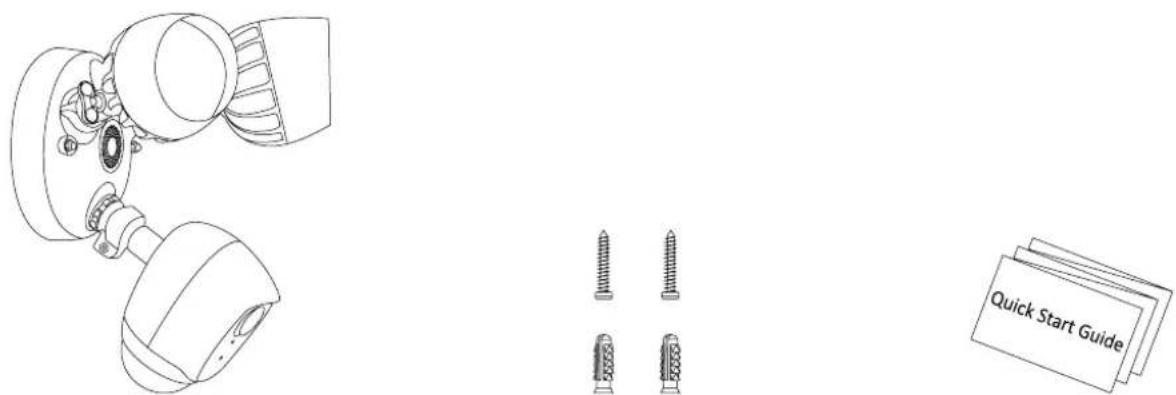

Kamera s bezpečnostním světlem Sada šroubů Stručná příručka

Kamera s bezpečnostním světlem

CZ

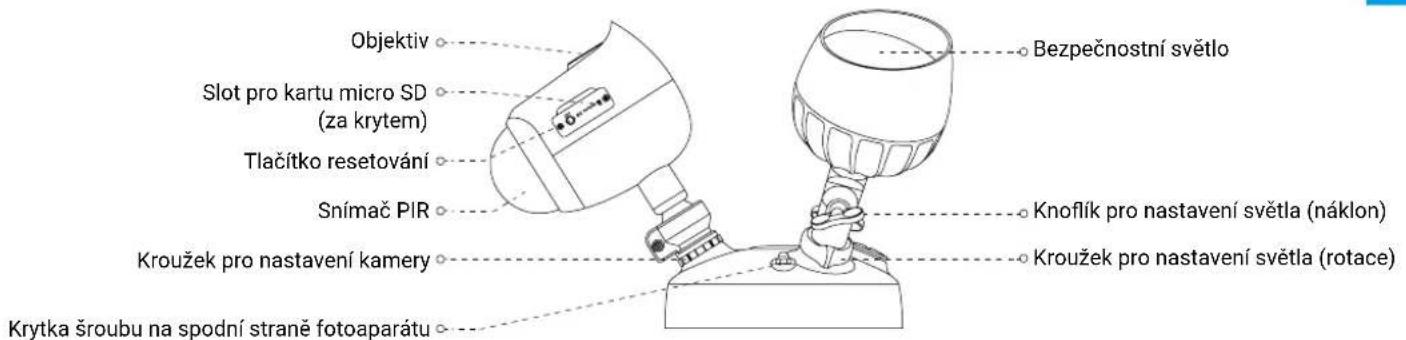

Objektiv Slot pro kartu micro SD (za krytem) Tlačitko resetování Snímač PIR Kroužek pro nastavení kamery Krytka šroubu na spodní straně fotoaparátu Bezpečnostní světlo Knoflík pro nastavení světla (náklon) Kroužek pro nastavení světla (rotace)

Název Popis

Knoflík pro nastavení světla (náklon)	Povolte nastavovací knoflík a nakloňte světlo až o 180 °. Po dosažení požadované polohy světla knoflík utáhněte.
Kroužek pro nastavení světla (rotace)	Povolte nastavovací kroužek a otočte světlo až o 360 °. Po dosažení požadované polohy světla kroužek utáhněte.
Kroužek pro nastavení kamery	Povolte nastavovací kroužek a otočte kamerou až o 360 °. Po dosažení požadované polohy kamery kroužek utáhněte.
Karta micro SD (prodává se samostatně)	Než začnete kartu používat, inicializujte ji v aplikaci EZVIZ.
Tlačítko resetování Podržením	po dobu 5 sekund provedete restartování a obnovení výchozího nastavení všech parametrů.
Snímač PIR	Díky pasivnímu infračervenému snímači (PIR) může zařízení detekovat lidské tělo, zvířata nebo jiné objekty.

Získání aplikace EZVIZ

1. Připojte mobilní telefon k síti Wi-Fi pomocí 2,4GHz sítě.
2. V obchodu App Store či Google Play™ vyhledejte aplikaci „EZVIZ“.
3. Stáhněte a nainstalujte aplikaci EZVIZ.
4. Spustte aplikaci a zaregistrujte svůj uživatelský účet EZVIZ.

Montáž

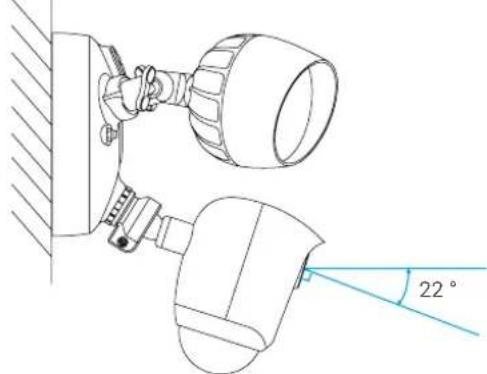

- Montážní výška ovlivňuje detekci pohybu. Doporučená montážní výška kamery s bezpečnostním světlem: 3 m (10 stop) nad zemí. - Doporučený úhel nastavení kamery: 22 °, jak je znázorněno níže.

Krok 1 Vypněte jističem elektrický proud v obvodu bezpečnostního světla.

- Pokud nevíte, kde se jistič nachází nebo jak vypnout elektrický proud v obvodu světla, porad'te se s licencovaným elektrikářem. - Během montáže mějte jistič vždy vypnutý.

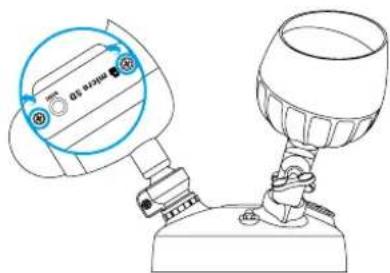

1. Sejměte kryt na straně kamery.
2. Vložte do slotu kartu micro SD (prodává se samostatně), dokud neuslyšíte cvaknutí.
3. Nasad'te kryt zpět.

i Kartu Micro SD byste měli po vložení a před jejím použitím inicializovat v aplikaci EZVIZ. Podrobný popis naleznete na straně 45. Inicializujte kartu micro SD.

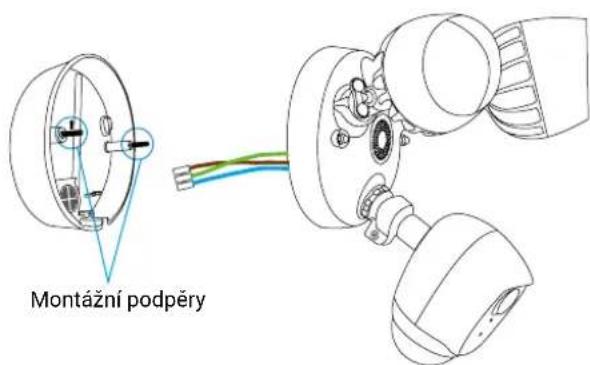

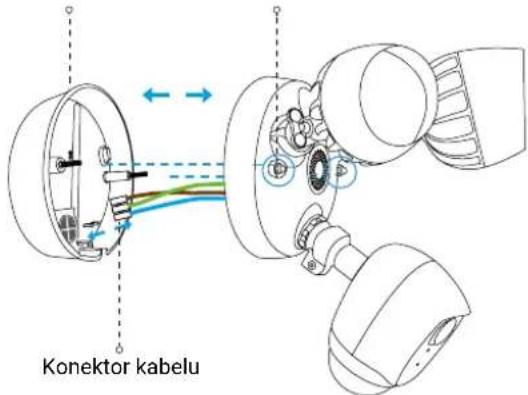

Krok 3 Oddělte montážní desku od kamery s bezpečnostním světlem.

1. Odšroubujte 2 krytky šroubu na spodní straně kamery.
2. Vyjměte kameru s bezpečnostním světlem z montážní desky a odpojte konektor kabelu ze základny.

Montážní konzola Krytka šroubu na spodní straně fotoaparátu

Konektor kabelu

1. Na níže uvedeném obrázku je znázorněno oddělení montážní desky od kamery.

Montážní podpěry

Montážní podpěry nechte přimontované k desce.

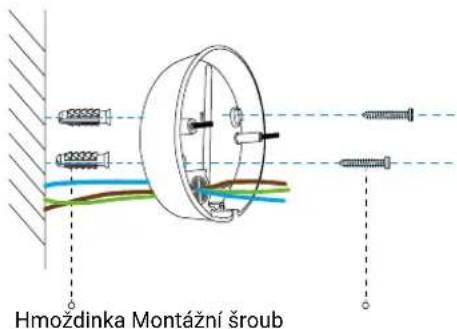

Krok 4 Nainstalujte montážní desku.

CZ

• Při instalaci montážní desky se ujistěte, že logo (UP) směruje vzhůru.
- Ujistěte se, že jsou stěna nebo strop dostatečně pevné na to, aby unesly trojnásobek hmotnosti kamery s bezpečnostním světlem.

Kameru s bezpečnostním světlem lze namontovat na stěnu nebo strop. Zde je jako příklad uvedena montáž na stěnu.

1. Vyberte čistý a rovný povrch.
2. Vyvrtejte do zdi dva otvory a vložte do nich hmoždinky.
3. Protáhněte kabely ze stěny gumovou částí montážní desky.
4. Připevněte montážní desku ke stěně pomocí montážních šroubů.

Hmoždinka Montážní šroub

UP↑

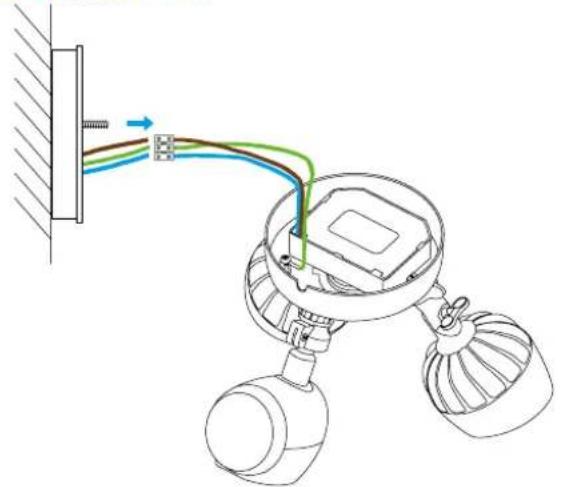

Krok 5 Připojte kabely.

Podle následujícího postupu propojte kabely ze zdi s kabely na bezpečnostní kameře, jak je znázorněno na obrázku níže.

1. Propojte zemnicí (žlutozelený) kabel ze zdi se žlutozeleným kabelem na kameře s bezpečnostním světlem.
2. Odpovídajícím způsobem propojte horké (hnědé) a neutrální (modré) kabely ze zdi s hnědými a modrými kabely na kameře s bezpečnostním světlem.
3. Zajistěte je pomocí šroubováku (prodává se samostatně).

Obrázek: Připojení kabelů

Kabely ze zdi Připojení k odpovídajícímu kabelům na kameře

Žlutozelená – uzemnění Žlutozelená

Hnědá – horký Hnědá

Modrá – neutrální Modrá

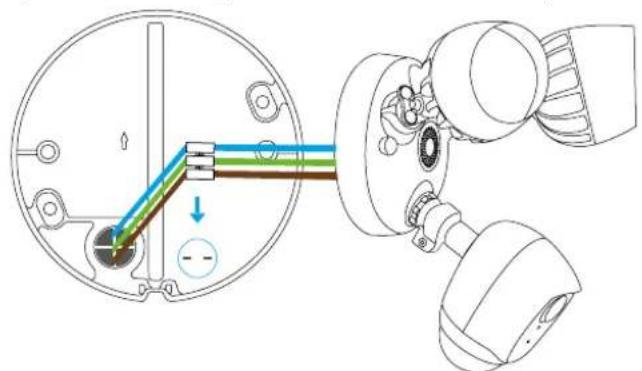

Krok 6 Zaklapněte konektor kabelu na místo.

Po upevnění kabelů zaklapněte konektor kabelu do základny montážní desky.

Montážní konzola UP Konektor kabelu

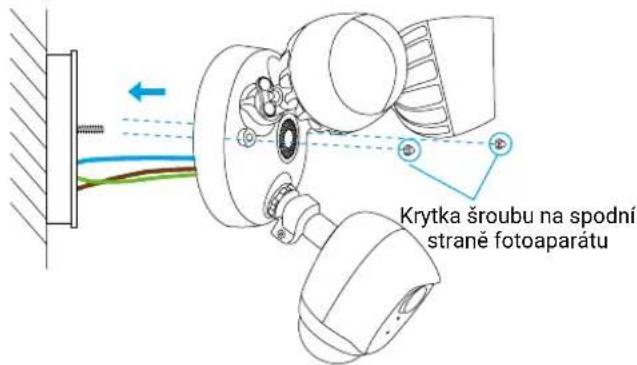

Krok 7 Umístěte kameru s bezpečnostním světlem na desku.

Zarovnejte montážní podpěry s otvory na kameře s bezpečnostním světlem a zatlačte je proti sobě, díky čemuž zajistíte krytky šroubů na spodní straně.

Krok 8 Obnovte napájení pomocí jističe.

Zapněte obvod bezpečnostního světla.

Krytka šroubu na spodní straně fotoaparátu

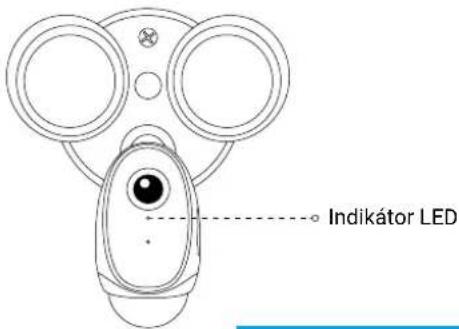

Krok 9 Ověřte, že je kamera s bezpečnostním světlem připojena ke zdroji napájení

1. Pokud po obnovení napájení svítí na kameře s bezpečnostním světlem kontrolky a kontrolka LED na přední straně kamery bliká modře, kamera je připravena k nastavení.

Indikátor LED

Indikátor LED Stav

Červená

• Nepřerušovaná červená: Kamera se spouští.
• Pomalu blikající červená: Připojení k síti Wi-Fi se nezdařilo.
• Rychle blikající červená: Došlo k výjimce kamery (např. chyba karty Micro SD).

Modrá

• Nepřerušovaná modrá: Zobrazuje se video nebo dochází k přehrávání v aplikaci EZVIZ.
• Pomalu blikající modrá: Kamera je v provozu a funguje správně.
• Rychle blikající modrá: Kamera je připravena k připojení k síti Wi-Fi.

Přidejte kameru s bezpečnostním světlem do aplikace EZVIZ

1. Přihlaste se do aplikace EZVIZ.
2. Na domovské obrazovce aplikace EZVIZ stiskněte „+“ v pravém horním rohu a přejděte do rozhraní pro skenování kódu QR.

Home + Add Device

1. Naskenujte kód QR na kameře s bezpečnostním světlem.

2. Postupujte podle průvodce aplikace EZVIZ a dokončete konfiguraci sitě Wi-Fi.

3. Pokud chcete změnit síť Wi-Fi kamery s bezpečnostním světlem, stiskněte tlačítko resetování, podržte je stisknuté po dobu 5 sekund a tento krok zopakujte.

4. Kameru s bezpečnostním světlem lze připojit k signálu Wi-Fi o frekvenci 2,4 GHz. Máte-li dvoupásmový směrovač se samostatnými sítěmi o frekvenci 2,4 GHz a 5 GHz, ujistěte se, že máte telefon připojen k síti o frekvenci 2,4 GHz.
5. Jestliže je intenzita signálu sítě Wi-Fi v místě, kde chcete instalovat kameru s bezpečnostním světlem, menší než 50 %, doporučujeme použít zesilovač signálu Wi-Fi, a zesílit tak signál v místě instalace.

Inicializujte kartu micro SD

1. V aplikaci EZVIZ klepněte v okně Device Settings (Nastavení zařízení) na možnost Storage Status (Stav úložiště) a zkontrolujte stav paměťové karty.

Wi-Fi Configure	TEST: WiFi >
Storage Status	>
Device Version	Vx.xx build xxxxxxNo new version.

1. Pokud se stav paměťové karty zobrazí jako Uninitialized (Neinicializovaný), provedte inicializaci klepnutím na něj. Stav se poté změní na hodnotu Normal (Normální).

Podrobné informace naleznete na webových stránkách www.ezvizlife.com.

Hva er i esken?

Overvåkingskamera med lyskastere Skruesett Hurtigstartguide

Děkujeme vám za zakoupení výrobku společnosti Hangzhou EZVIZ Software Co., Ltd. („EZVIZ“). Tato omezená záruka („záruka“) vám, jako osobě, která výrobek EZVIZ původně zakoupila, uděluje specifická zákonná práva. V závislosti na státu, regionu nebo jurisdikci vám mohou být zaručena také další zákonná práva. Tato záruka se vztahuje pouze na osobu, která výrobek původně zakoupila. „Osobou, která výrobek původně zakoupila“ se miní spotřebitel, který výrobek EZVIZ zakoupil u autorizovaného prodejce. Zřeknutí se práv, vyloučení a omezení odpovědnosti uvedená v této záruce jsou omezení příslušnými právními předpisy. Tuto záruku není žádný distributor, prodejce, agent ani zaměstnanec oprávněn jakkoli upravovat, rozšířovat ani k ní přídávat dodatky.

Na výrobek EZVIZ se poskytuje záruka o délce dvou (2) let od data zakoupení, která se vztahuje na vady materiálu a zpracování. Délka záručního období může být delší podle toho, jak je to vyžadováno zákonem dané země nebo státu, kde se výrobek prodává a používá normálním způsobem v souladu s tímto návodem k obsluze.

Požadujete-li záruční servis, obratte se na náš zákaznický servis.

Pokud došlo během záruční doby k jakékoli závadě výrobku EZVIZ, společnost EZVIZ dle svého uvážení (i) výrobek zdarma opraví nebo vymění; (ii) výrobek vymění za jiný výrobek s ekvivalentními funkcemi; nebo (iii) vrátí částku původně za výrobek zaplacenou, a to za předpokladu, že se toto doloží původní účtenkou nebo její kopií, přiloží se stručný popis závady a výrobek se vrátí v původním balení. Je výhradně na uvážení společnosti EZVIZ, zda výrobek opraví nebo vymění za nový nebo repasovaný výrobek nebo komponenty. Tato záruka nepokrývá náklady na přepravu, pojištění ani žádné jiné vedlejší výdaje spojené s vaším vrácením výrobku.

Kromě případů omezených příslušným zákonem se jedná o vaše výhradní a exkluzivní nápravné opatření k případě porušení podmínek této záruky. Na všechny výrobky, které byly v rámci této záruky opraveny nebo vyměněny, se vztahují podmínky této záruky po dobu devadesáti (90) dní od data dodání nebo po zbývající dobu původní záruční doby.

Tato záruka se nevztahuje na následující případy, ve kterých se ruší její platnost:

- Záruční reklamace neproběhla v záruční době nebo nebyl dodán doklad o zakoupení.

- Jakékoli závady, vady nebo nedostatky průkazně způsobené nebo vzniklé následkem nárazu, nesprávné manipulace, neoprávněného vniknutí, nedodržením pokynů v příslušném návodu k obsluze, nesprávným síťovým napětím, nehodou, ztrátou, krádeží, požárem, záplavou nebo působením vyšší moci, poškození při přepravě nebo poškození vzniklé následkem oprav prováděných neautorizovanými osobami.

- Jakékoli spotřební součásti, jako jsou baterie, kde k nefunkčnosti dochází běžně v důsledku stárnutí výrobku.

- Kosmetická poškození včetně, ale nikoli výhradně, poškrábání, promáčknutí nebo rozlomení plastových dílů v místě portů.

- Jakýkoli software, dokonce ani v případě, že je součástí balení nebo se prodává současně s hardwarem EZVIZ.

- Jakákoli jiná poškození vzniklá jiným způsobem než vadou materiálu či zpracování.

- Běžné čištění, normální ošetřování a mechanické opotřebení.

Máte-li jakékoli dotazy, neváhejte se obrátit na prodejce nebo náš zákaznický servis.
