KD55AF8BU - Televize SONY - Bezplatný návod k obsluze

Typ produktu	OLED televize
Velikost obrazovky	55 palců (139 cm)
Rozlišení	4K Ultra HD (3840 x 2160 pixelů)
Technologie HDR	HDR10, HLG, Dolby Vision
Operační systém	Android TV
Tuner	DVB-T/T2/C/S/S2
Konektivita	Wi-Fi, Bluetooth, Ethernet, 4x HDMI, 3x USB, sluchátkový výstup, optický výstup
Zvuk	Reproduktory 2 x 10 W, Dolby Audio
Napájení	220-240 V AC, 50/60 Hz
Spotřeba elektřiny (typická)	150 W
Spotřeba v pohotovostním režimu	0,5 W
Rozměry s podstavcem	1229 x 770 x 255 mm (Š x V x H)
Rozměry bez podstavce	1229 x 710 x 52 mm (Š x V x H)
Hmotnost s podstavcem	20 kg
Hmotnost bez podstavce	18 kg
Hlavní funkce	Smart TV, Google Assistant, vestavěný Chromecast, Apple AirPlay, Netflix, YouTube
Údržba a čištění	Měkký suchý hadřík, vyhněte se abrazivním prostředkům
Bezpečnost	Dětský zámek, nástěnný držák VESA 300x300, dostatečné větrání
Náhradní díly a opravitelnost	Dálkový ovladač, kabely, opravný balíček; index opravitelnosti odhadován na 8/10
Obecné informace	Značka Sony, model KD55AF8BU, rok 2018

Často kladené otázky - KD55AF8BU SONY

Jak zapnout nebo vypnout televizor Sony KD55AF8BU?

Použijte tlačítko Power na dálkovém ovladači nebo tlačítko pod logem Sony na televizoru. Dlouhým stiskem zařízení zcela vypnete.

Jak připojit televizor k internetu?

Přejděte do Nastavení > Síť > Wi-Fi nebo Ethernet. Vyberte svou síť a zadejte heslo. Můžete také použít kabel RJ45 pro kabelové připojení.

Jak provést vyhledávání kanálů?

Přejděte do Nastavení > Kanály a vstupy > Nastavení kanálů. Vyberte Digitální nebo Analogové, poté spusťte Automatické vyhledávání. Ujistěte se, že máte připojenou anténu.

Jak používat vestavěnou funkci Chromecast?

Ze svého smartphonu otevřete kompatibilní aplikaci (YouTube, Netflix) a stiskněte ikonu Cast. Vyberte svůj televizor Sony ze seznamu. Obsah se zobrazí na obrazovce.

Co dělat, když obrazovka zůstane černá, ale zvuk funguje?

Zkontrolujte, zda je správný vstupní zdroj. Zkuste televizor vypnout a zapnout. Pokud problém přetrvává, může být příčinou vyhasnutí podsvícení OLED. Kontaktujte servisní středisko.

Jak vyčistit OLED obrazovku, aniž byste ji poškodili?

Použijte mírně navlhčený hadřík z mikrovlákna (destilovaná voda) a jemně otírejte krouživými pohyby. Nikdy nepoužívejte chemikálie, alkohol nebo abrazivní čisticí prostředky.

Jak aktualizovat software televizoru?

Přejděte do Nastavení > Podpora > Aktualizace systému. Povolte automatické aktualizace nebo zkontrolujte ručně. Je vyžadováno připojení k internetu. Během aktualizace nevypínejte napájení.

Jak aktivovat režim HDR?

Režim HDR se aktivuje automaticky při přehrávání HDR obsahu. Nastavení můžete vynutit v Nastavení > Zobrazení > Obsah HDR. Ujistěte se, že používáte kabel HDMI 2.0 nebo vyšší.

Jak obnovit tovární nastavení televizoru?

Přejděte do Nastavení > Úložiště a obnovení > Obnovení továrního nastavení. Potvrďte operaci. Všechna osobní data budou vymazána.

Kde najít informace pro nástěnný držák?

Rozměry upevnění VESA jsou 300 x 300 mm. Použijte šrouby M6 o délce 14 mm. Před instalací se řiďte bezpečnostními pokyny v manuálu.

NÁVOD K OBSLUZE KD55AF8BU SONY

Bezpečnostní informace ....3

Upozornění....5

Ochrana obrazovky TV (OLED TV) .....6

Součásti a ovládací prvky .....7

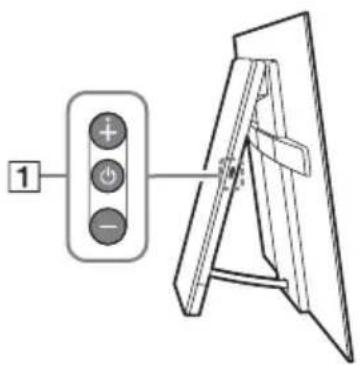

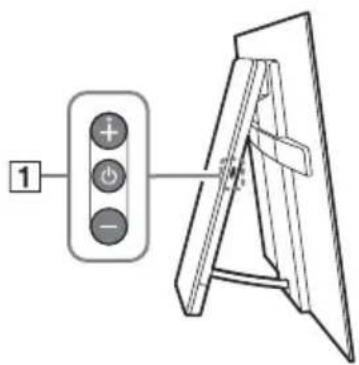

Ovládací prvky a kontrolky....7

Používání dálkového ovládání ..... 8

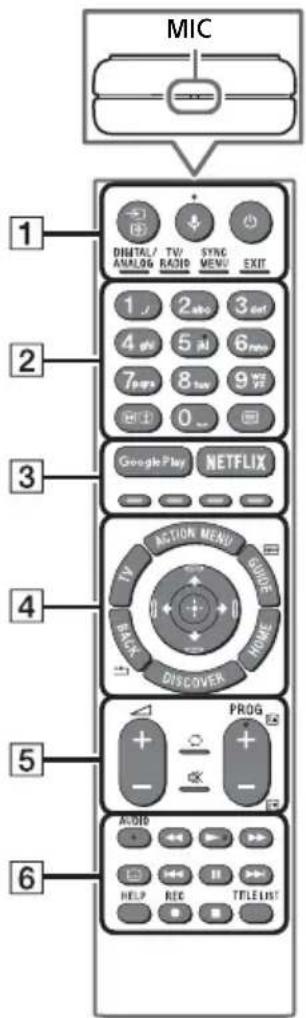

Popis součástí dálkového ovládání.....8

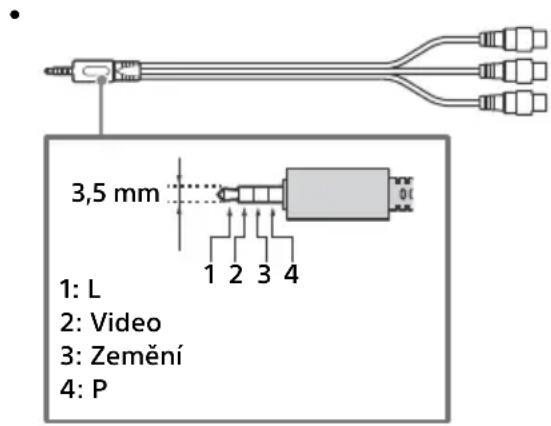

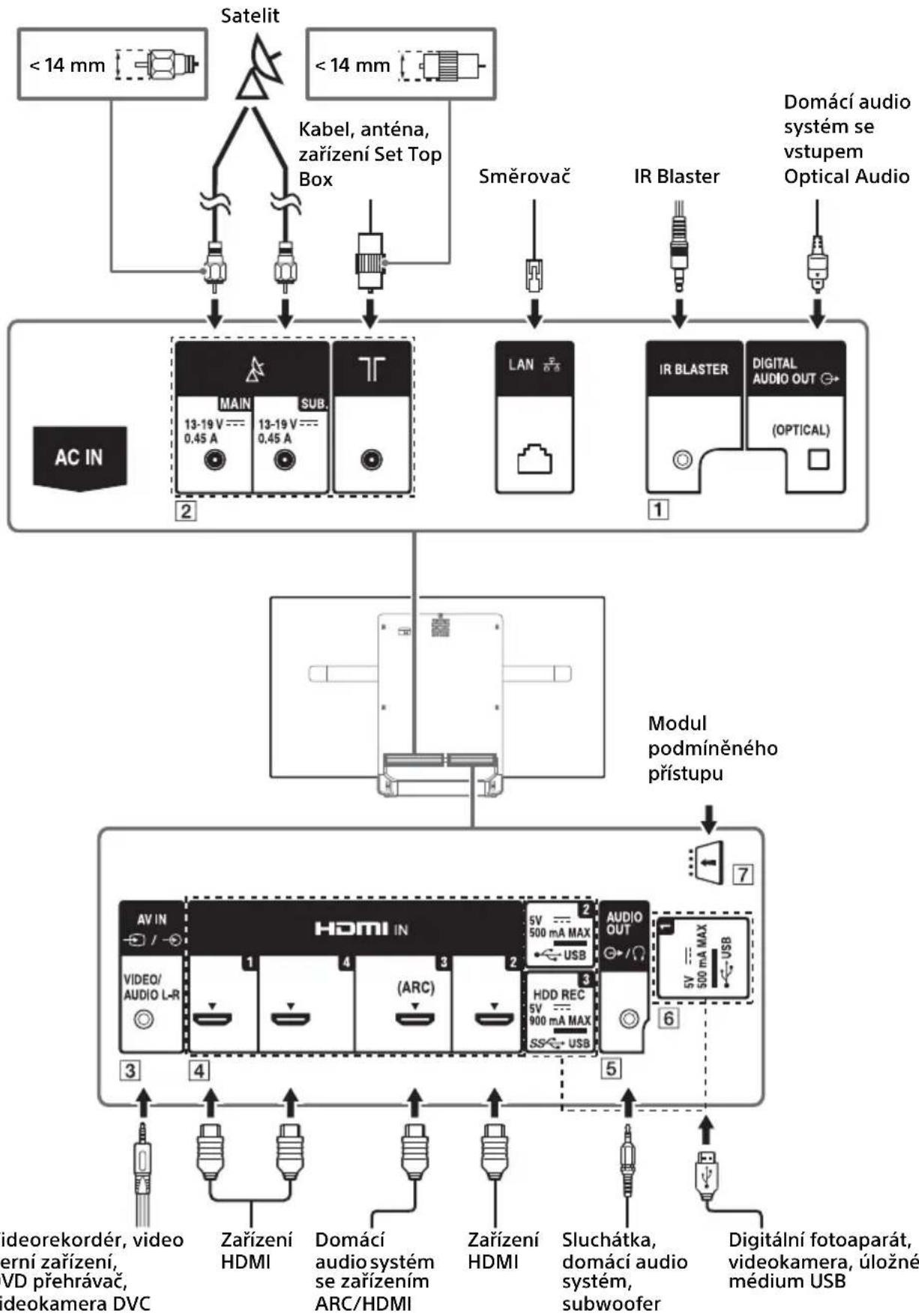

Schéma zapojení ..... 10

Montáž televizoru na zed'.... 12

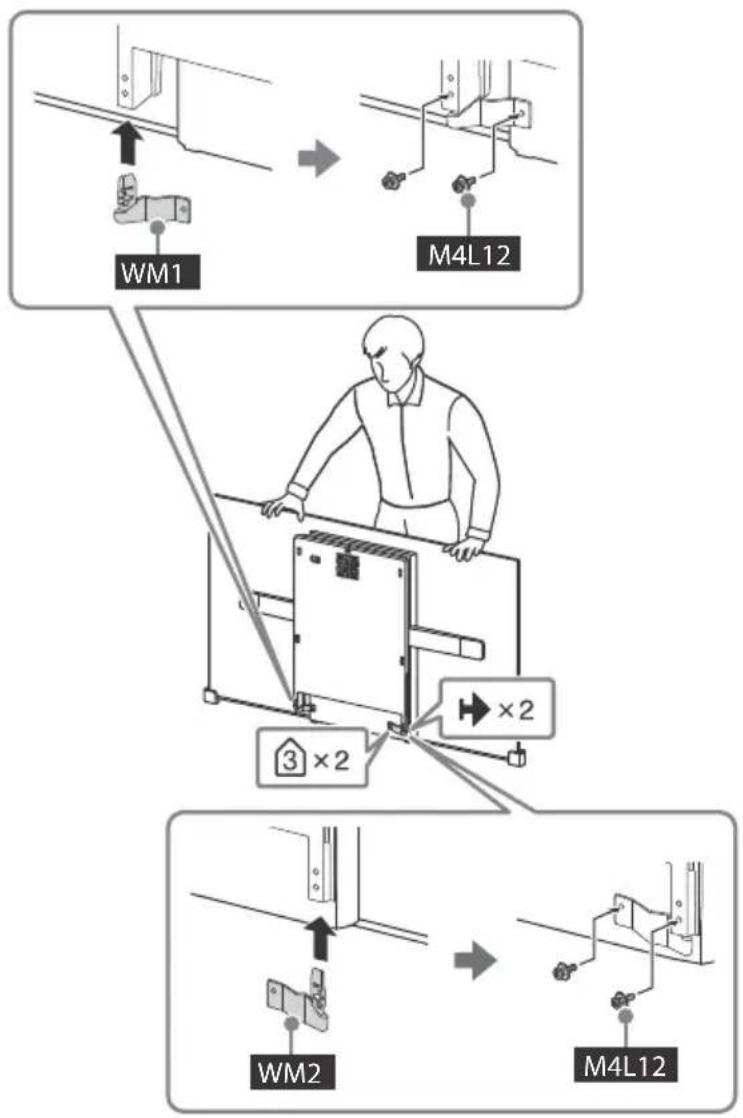

Používání volitelného nástěnného držáku....12

Řešení problémů 17

Problémy a řešení....17

Specifikace 18

Připojení k internetu a ochrana osobních údajů

Toto zařízení se připojuje k internetu během prvotního nastavení, jakmile je připojeno k síti a je ověřeno internetové připojení. A také později při konfiguraci domovské obrazovky. Vaše IP adresa se použije k tomuto připojení a ke všem dalším připojením k internetu. Pokud nechcete vůbec použít svou IP adresu, potom nenastavujte funkci bezdrátového připojení a ani nepřipojujte síťový kabel. Bližší podrobnosti o internetovém připojení si můžete přečíst v poznámkách ohledně ochrany osobních údajů na obrazovkách nastavení.

Úvod

Děkujeme vám, že jste si vybrali tento výrobek Sony. Před zapnutím televizoru si prosím pozorně přečtěte tento návod a uschovejte jej pro budoucí potřebu.

Poznámka

• Před zapnutím televizoru si přečtěte „Bezpečnostní informace" (strana 3).
• Obrázky a ilustrace v Průvodci nastavením a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.

Umístění Průvodce nastavením

Průvodce nastavením se nachází na horní straně měkké podložky uvnitř krabice od televizoru.

Nápověda/Uživatelská příručka

Funkce napovědy nabizi řadu informaci o televizoru. Chcete-li použit funkci napovědy, stiskněte tlačitko HELP na dalkovem ovladači. Pokyny pro odstraňovani problemů můžete najit v seznamu nebo hledanim kličoveho slova. Chcete-li zobrazit navod, vyberte v napovědě možnost [Uživatelská příručka]. Jakmile připojite TV k internetu, budou funkce napovědy a informace aktualizovany.

Umístění identifikačního štítku

Štítky s číslem modelu, datem výroby (rokem/měsícem) a specifikací zdroje napájení se nacházejí na zadní části televizoru nebo na obalu. Přístup k nim lze získat odstraněním středového krytu.

VAROVÁNÍ

Z DŮVODU ZAMEZENÍ RIZIKA POŽÁRU UCHOVÁVEJTE TENTO PRODUKT VŽDY Z DOSAHU SVÍČEK NEBO JINÝCH ZDROJŮ OTEVŘENÉHO OHNĚ.

DŮLEŽITÁ POZNÁMKA

Tento výrobek byl vyroben bud přímo nebo v zastoupení společností Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonsko. Žádosti týkající se technických požadavků na výrobky danými směrnicemi Evropské unie je třeba adresovat na zplnomocněného zástupce, kterým je Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgie. Pro záležitosti servisu a záručních podmínek se obracejte na adresy uvedené v servisních a záručních dokumentech.

Prohlášení k rádiovým zařízením

Sony Corporation tímto prohlašuje, že rádiová zařízení typu KD-65A1, KD-55A1 jsou ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES. Podrobnosti získáte na následující internetové adrese: http://www.compliance.sony.de/Toto rádiové zařízení lze používat v EU, aniž by porušovalo platné požadavky na využití rádiového spektra. Upozornění pro zákazníky: následující informace se vztahují pouze na přístroje prodávané v zemích podléhajících směrnicím EU.

Bezdrátový televizní systém může být provozován v následujících zemích:

Toto vybavení může být použito v ostatních neevropských zemích.

Bezpečnostní informace

UPOZORNĚNÍ

Baterie nesmí být vystaveny přílišnému horku, například slunečnímu světlu, ohni a podobně.

Televizor nikdy neumístujte na nestabilní místo. Televizor by mohl spadnout a způsobit vážné poranění či zabití osob. Mnoha zraněním, zejména dětí, lze předejít dodržením jednoduchých opatření, např.:

— Používejte pouze skřínky a podstavce doporučené výrobcem televizoru.
— Používejte pouze nábytek, který zajistí bezpečnou oporu televizoru.
- Zajistěte, aby televizor nepřesahoval přes okraj nosného nábytku.
- Neumístujte televizor na vysoký nábytek (například skříně nebo knihovny) bez ukotvení nábytku a televizoru k vhodné opoře.
— Neumístujte televizor na textilie nebo jiné materiály, které mohou být umístěny mezi televizorem a nábytkem.
— Vysvětlete dětem nebezpečí lezení na nábytek za účelem dosáhnutí na televizor nebo jeho ovládání.

Pokud si stávající televizor ponecháváte a přemístujete jej, použijte stejná pravidla, jako jsou uvedena výše.

Instalace/Nastavení

Při instalaci TV do stolního stojanu jsou vyžadovány dostatečné zkušenosti.

Chcete-li provést instalaci stojanu, nahlédněte do Průvodce nastavením, dodávaného s TV.

Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací

Televizor instalujte a používejte podle následujících pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění.

Instalace

• Televizor musí být instalován v blízkosti snadno přístupné zásuvky.
• Položte TV na stabilní, vodorovný povrch, aby přístroj nespadl a nedošlo k poranění osob nebo poškození majetku.
• Televizor nainstalujte na místo, kde za něj nebude možné zatáhnout, zatlačit na něj nebo ho shodit.

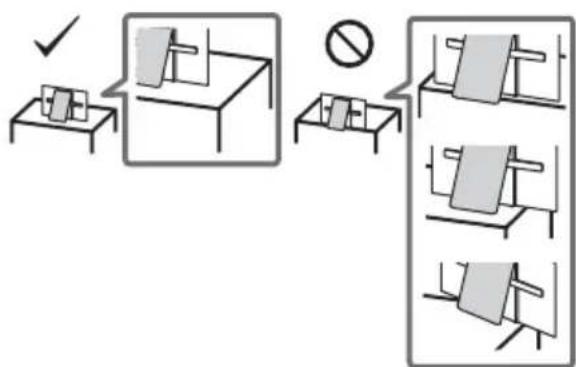

• Televizor nainstalujte tak, aby spodní strana televizoru nepřečnívala z podstavce televizoru (není součástí dodávky). Pokud by spodní strana televizoru přečnívala z podstavce televizoru, mohl by se televizor překlopit, spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.

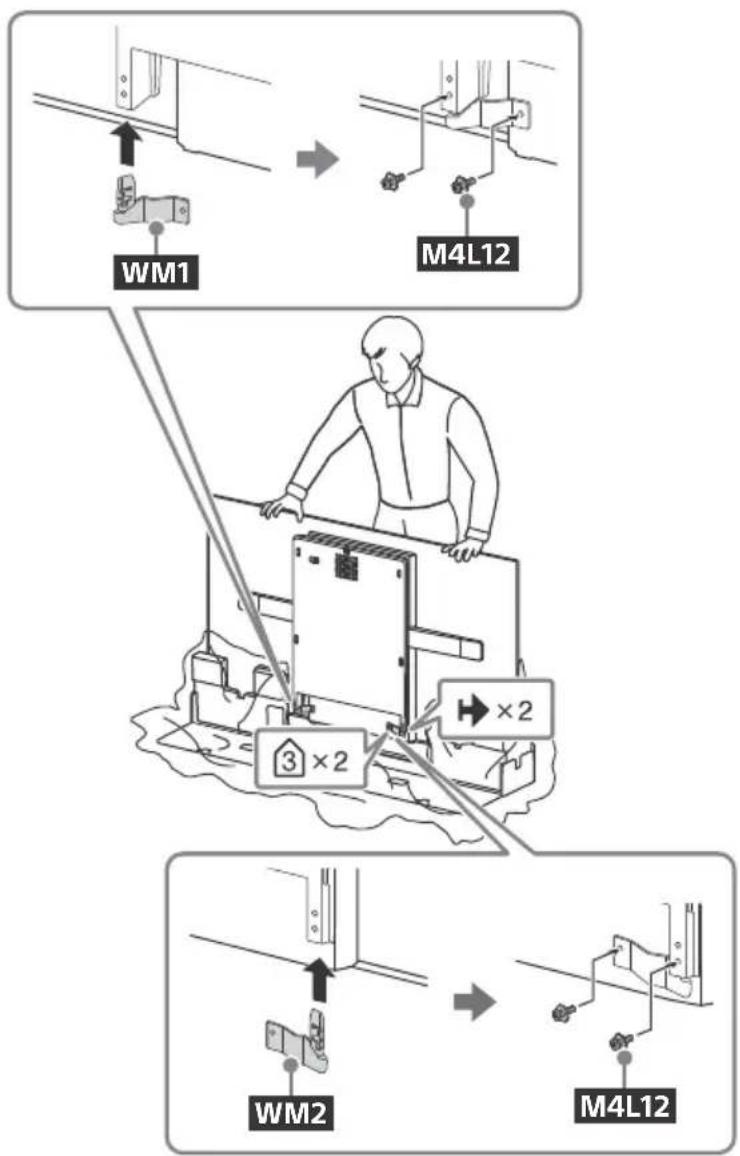

- Montáž TV na stěnu smí provádět pouze kvalifikovaný servisní personal.

• Z bezpečnostních důvodů důrazně doporučujeme používání příslušenství Sony včetně: — Nástěnný držák SU-WL450
• Když k TV připojujete nástěnný držák, použijte šrouby dodané s nástěnným držákem. Dodané šrouby jsou navrženy k použití, jak je vyznačeno na obrázku, měřeno od montážního povrchu nástěnného držáku.
  Průměr a délka šroubů se liší podle modelu nástěnného montážního rámu.
  Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod.

10 mm - 14 mm Šroub (M6) Nástěnný držák Zadní kryt TV

Přeprava

• Před přemístěním televizoru odpojte všechny kabely.
• K prěnosu velkého televizoru jsou nutné dvě nebo tři osoby.
• Když prěnášite TV v rukou, držte jej, jak je znázorněno níže. Nevyvíjejte tlak na panel ani rám kolem obrazovky.

- Při manipulaci s televizorem nebo jeho instalaci nepokládejte přístroj na zem.

• Při přenášení televizoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.
• Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

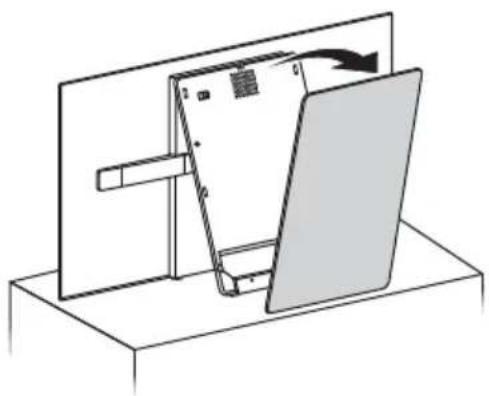

Ochrana před převrácením

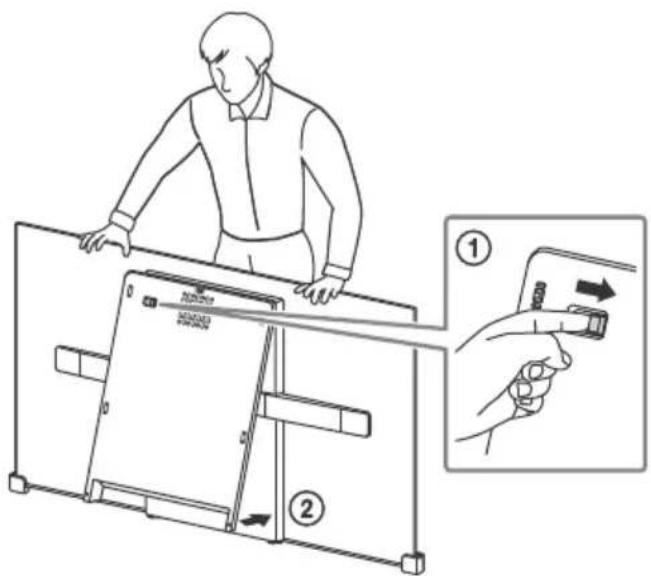

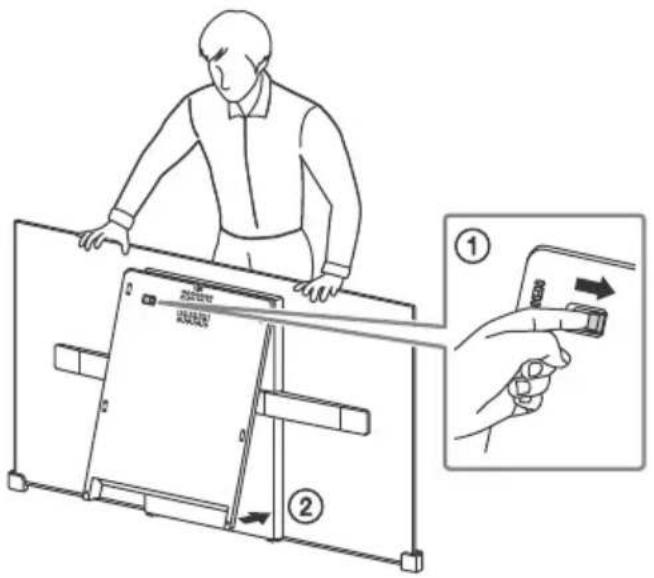

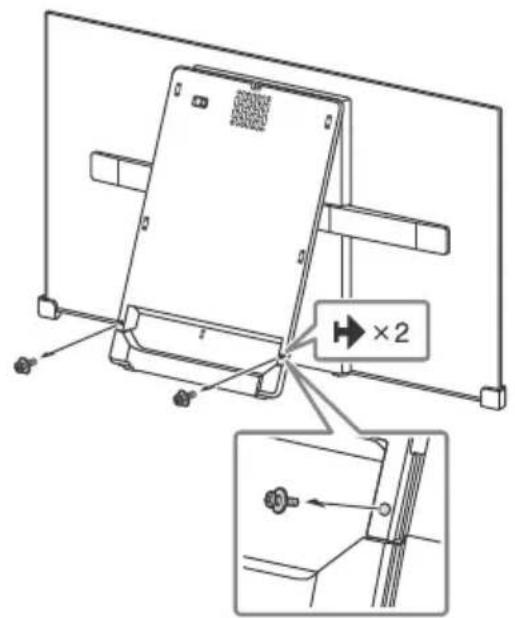

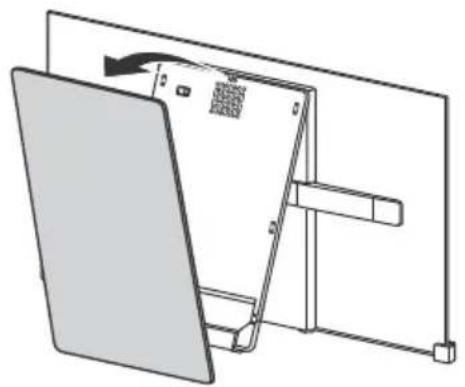

1 Odstraňte středový kryt.

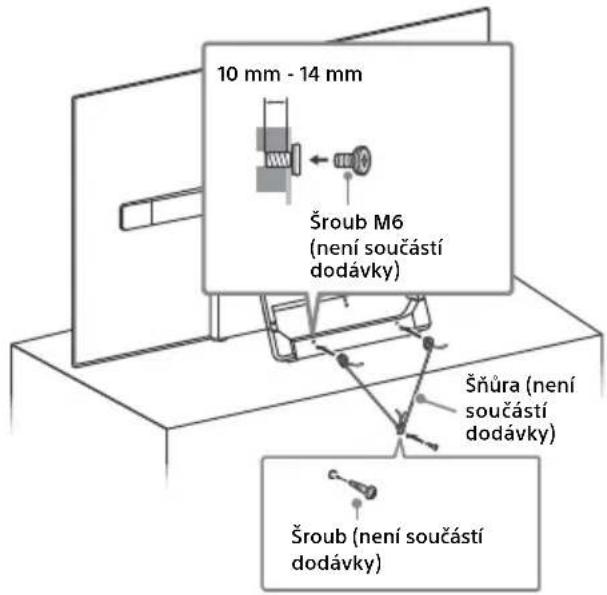

2 Upevněte TV ke stojanu TV.

10 mm - 14 mm Šroub M6 (není součástí dodávky) Šňůra (není součástí dodávky) Šroub (není součástí dodávky)

Větrání

• Nikdy nezakrývejte větrací otvory, ani nic nezasunujte do skřině televizoru.
• Okolo televizoru ponechte volný prostor jako na níže uvedeném obrázku.
• Důrazně doporučujeme použití nástěnného montážního rámu Sony, který zajišťuje dostatečnou cirkulaci vzduchu.

Instalace na stěně

10 cm 30 cm 10 cm 10 cm

Okolo televizoru ponechte nejméně takto veliký volný prostor.

Instalace se stojanem

30 cm 10 cm 10 cm 1 cm Stěna

Okolo televizoru ponechte nejméně takto veliký volný prostor.

• K zajištění správného větrání a zabránění usazování nečistot a prachu:
• Nepokládejte televizor na plocho, neinstalujte ho obráceně, zadní částí dopředu nebo z boku.
• Neumístujte televizor na polici, kobereček, postel nebo do skřině.
• Nezakrývejte televizor látkami jako záclonami, ani různými předměty, např. novinami.
  — Neinstalujte televizor tak, jak je uvedeno na obrázku.

Cirkulace vzduchu je zablokovaná.

Stěna Stěna

Sítový kabel

Se síťovým kabelem a zástrčkou zacházejte podle následujících pokynů, aby nedošlo k požáru, úrazu elektrickým proudem, poškození anebo zranění.

— Používejte pouze síťové kabely Sony, nikoli kabely jiných dodavatelů.
- Zasuňte zástrčku úplně do síťové zásuvky. - Televizor používejte pouze v elektrické síti 220 V-240 V stř.
- Pří pokládání kabelů nezapomeňte vytáhnout z bezpečnostních důvodů síťový kabel ze zásuvky a zkontrolujte, zda jste o kabely nezachytili nohama.
- Před prací na televizoru nebo před jeho stěhováním vytáhněte sítový kabel ze zásuvky.
- Sítový kabel musí být instalovaný v dostatečné vzdálenosti od tepelných zdrojů.
- Sítový kabel pravidelně vytáhněte ze zásuvky a vyčistěte ho. Pokud je zástrčka zaprášená a hromadí se na ní vlhkost, může se zhoršit její izolace a způsobit požár.

Poznámka

• Dodávaný síťový kabel nepoužívejte pro žádné jiné zařízení.
• Sítový kabel nesmí být nadměrně stlačený, ohnutý nebo zkroucený. Mohlo by dojít k poškození izolace nebo vodičů.
• Sítový kabel žádným způsobem neupravujte.
• Na sitový kabel nestavte nic těžkého.
• Při odpojování síťového kabelu ze zásuvky netahejte za síťový kabel.
• K jedné přívodní zásuvce nepřipojujte příliš mnoho spotřebičů.
• Nepoužívejte uvolněné elektrické zásuvky.

Zakázané použití

Neinstalujte, ani nepoužívejte televizor v dále uvedených místech, prostředích, nebo situacích, protože televizor by mohl špatně fungovat, nebo by mohl způsobit požár, úraz elektrickým proudem nebo poškození majetku anebo zranění.

Umístění:

- Venkovní prostor (na přímém slunečním svitu), na mořském břehu, lodí nebo jiném plavidle, v autě, v lékařských zařízeních, nestabilní umístění, v blízkosti vody, na dešti, ve vlhku nebo kouří.

Prostředí:

- Horká, vlhká nebo nadměrně prašná místa; místa, na která se může dostat hmyz; tam, kde by mohl být televizor vystaven mechanickým vibracím, v blízkosti hořlavých předmětů (svíček apod.). Na televizor nesmí nic kapat nebo stříkat, ani na něm nesmí stát předměty naplněné tekutinami, jako např. vázy.

Situace:

• Nepoužívejte, máte-li vlhké ruce, je-li odstraněna skřín televizoru nebo s příslušenstvím, které výrobce nedoporučil. Během bouřky s blesky odpojte TV od síťové zásuvky a antény.
• Instalovat televizor tak, aby vyčníval do volného prostoru. Mohlo by dojít ke zranění nebo k poškození televizoru, kdyby do něj narazil člověk nebo nějaký předmět.
• Umístovat televizor do vlhkých nebo prašných prostor nebo do místnosti s mastným kouřem nebo párou (blízko kuchyňských desek nebo zvlhčovačů vzduchu). Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k deformaci.
• Instalovat televizor v místech vystavených extrémním teplotám, například na přímém slunečním světle, v blízkosti radiátoru nebo větráku topení. Televizor by se v takovém prostředí mohl přehřát, což by mohlo vést k deformaci a/nebo poruše televizoru.

- Je-li televizor umístěn v převlékárně veřejných lázní nebo u horkých pramenů, může dojít k poškození televizoru působením síry ve vzduchu apod.

- Pro co nejlepší kvalitu obrazu nevystavujte obrazovku přímému světlu nebo slunečnímu světlu.

- Nepřemístujte televizor z chladného místa do tepla. Náhlé změny pokojové teploty by mohly způsobit kondenzaci vlhkosti. Televizor by potom mohl ukazovat nekvalitní obraz a/nebo nekvalitní barvy. Pokud by k tomu došlo, nechte vlhkost zcela odpařit, než televizor spustíte.

Poškozené díly:

• Na televizor nic neházejte. Sklo na obrazovce se může poškodit a způsobit vážný úraz.
• Jestliže povrch televizoru praskne, nedotýkejte se ho a nejprve vytáhněte kabel ze zásuvky. Jinak by mohlo dojít k úrazu elektrickým proudem.

Když televizor nepoužíváte

• Jestliže televizor nebudete několik dní používat, odpojte ho z bezpečnostních důvodů a kvůli ochraně životního prostředí od sítě.
• Pokud televizor jen vypnete, není odpojený od napájecí sítě; k úplnému odpojení od sítě vytáhněte proto zástrčku ze zásuvky.
• Některé TV jsou vybaveny funkcemi, které ke správnému fungování vyžadují ponechání TV v pohotovostním stavu.

Pro děti

• Nedovolte dětem, aby na televizor lezly.
• Příslušenství malých rozměrů uschovejte mimo dosah dětí, aby ho nemohly omylem spolknout.

Pokud dojde k následujícímu problému...

Pokud dojde k následujícímu problému, vypněte televizor a okamžitě vytáhněte přívodní kabel ze zásuvky.

Požádejte svého prodejce nebo servisní středisko Sony o prohlídku televizoru kvalifikovaným servisním technikem.

Když:

— Přívodní kabel je poškozený.
— Sítová zásuvka je uvolněná.
— Televizor je poškozený pádem na zem, nárazem nebo tím, že na něj něco spadlo.
- Otvory skříně propadl nějaký předmět, nebo se do něj vylila nějaká tekutina.

Informace o teplotě TV

Pokud je TV používán po delší dobu, okolí panelu se může zahřát. Pokud se okolí panelu dotknete rukou, můžete cítit horko.

Upozornění

Sledování televizoru

• Televizor sledujte za mírného osvětlení, protože sledování televizoru při slabém světle nebo po dlouhou dobu namáhá oči.
• Používáte-li sluchátka, nastavte hlasitost tak, aby zvuk nebyl příliš silný, protože byste si mohli poškodit sluch.

OLED obrazovka

• I když jsou obrazovky OLED vyrobeny pomocí technologie s vysokou přesností a 99,99 % nebo více pixelů je efektivních, na obrazovce OLED se mohou neustále zobrazovat černé tečky nebo jasné světelné body (bílé, červené, modré nebo zelené). Toto je konstrukční vlastnost obrazovky OLED a nejde o poruchu.
• Netlačte na přední filtr, ani po něm neškrábejte, a na horní plochu televizoru nepokládejte žádné předměty. Obraz může být nerovnoměrný nebo může být obrazovka OLED poškozena.
• Během provozu televizoru se obrazovka i skřiň přístroje zahřívají. Neznamená to ale funkční poruchu televizoru.
• Při likvidaci TV dodržujte místní zákony a předpisy.

Zacházení s povrchem obrazovky/skříňky televizoru a jeho čištění

Před čištěním se ujistěte, že jste televizor odpojili vytažením kabelu ze zásuvky.

Abyste předešli zhoršení stavu materiálu nebo svrchní vrstvy obrazovky, dodržujte následující opatření.

• Prach z povrchu obrazovky/skříňky opatrně stírejte měkkým hadříkem. Nepodaří-li se prach takto odstranit, setřete jej jemným hadříkem mírně navlhčeným slabým roztokem rozředěného čisticího prostředku.
• Nikdy nestříkejte vodu ani mycí prostředky přímo na televizor. Mohla by stéct do spodní části obrazovky nebo vnějších částí, dostat se tak do televizoru a televizor tak poškodít.
• Nikdy nepoužívejte jakýkoli typ drsné houbičky, zásadité/kyselé čisticí prostředky, brusné prášky ani těkavá rozpouštědla jako alkohol, benzen nebo insekticidy. Při použití těchto materiálů nebo při delším kontaktu s prýžovými nebo vinylovými materiály může dojít k poškození povrchu obrazovky a materiálu skříňky.
• Nedotýkejte se TV, pokud máte na rukou jakoukoliv chemickou látku, jako je například ruční krém nebo ochranný opalovací krém.
• K zajištění správného větrání doporučujeme pravidelné vysávání větracích otvorů.
• Je-li třeba seřidit úhel televizoru, pohybujte televizorem pomalu tak, aby nespadl nebo nesklouzl ze stojanu.

Volitelné zařízení

• Volitelná zařízení nebo jiná zařízení vysílající elektromagnetické záření neinstalujte příliš blízko televizoru. Jinak by mohlo dojít ke zkreslení obrazu anebo šumu.
• Tento produkt byl testován a shledán vhodným limitům stanoveným směrnicí EMC při použití připojovacích kabelů kratších než 3 metry.
• Tento produkt byl testován a shledán vhodným limitům stanoveným směrnící EMC při použití RF kabelů kratších než 30 metrů pro pozemní/satelitní/CATV terminál.

Doporučení pro zásuvku typu „F“

Přesah vnitřního drátu v přípojce musí být méně než 1,5 mm.

(Referenční ilustrace pro zásuvku typu F)

Bezdrátová funkce jednotky

• Nepoužívejte toto zařízení v blízkosti lékařských přístrojů (kardiostimulátorů apod.), jinak by lékařský přístroj nemusel fungovat správně.
• I když tato jednotka vysílá/přijímá zakódované signály, budte opatrní na neautorizovaný příjem. Za výsledné problémy neneseme zodpovědnost.
• Toto zařízení musí být instalováno a používáno tak, aby mezi anténou tohoto zařízení a lidskými těly byla zachována vzdálenost alespoň 20 cm.

Upozornění na manipulaci s dálkovým ovladačem

• Při vkládání baterií dodržte správnou polaritu.
• Nepoužívejte různé typy baterií, ani nemíchejte současně staré a nové baterie.
• Baterie likvidujte způsobem, který chrání životní prostředí. V některých oblastech je nutné likvidovat baterie podle předpisů. Informujte se prosím u příslušných úřadů.
• S dálkovým ovladačem zacházejte opatrně. Nepouštějte ho na zem, nešlapte po něm, ani na něj nestříkejte žádnou tekutinu.
• Neukládejte dálkový ovladač na místo v blízkosti tepelných zdrojů, nebo na místo vystavené působení přímého slunečního svitu, nebo do vlhké místnosti.

Likvidace televizoru

Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po

ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste výrobek zakoupili.

Nakládání s nepotřebnými bateriemi (platí v Evropské unii a dalších evropských státech využívajících systém odděleného sběru)

Tento symbol umístěný na baterii nebo na jejím obalu upozorňuje, že s baterií opatřenou tímto označením by se nemělo nakládat jako s běžným domácím odpadem. Symbol nacházející se na určitých typech baterii může být použit v kombinaci s chemickou značkou. Značky pro ruť (Hg) nebo olovo (Pb) se použijí, pokud baterie obsahuje více než 0,0005 % rtuti nebo 0,004 % olova. Správným nakládáním s těmito nepotřebnými bateriemi pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, k nímž by mohlo docházet v případech nevhodného zacházení s vyřazenými bateriemi. Materiálová recyklace pomůže chránit přírodní zdroje. V případě, že výrobek z důvodů bezpečnosti, funkce nebo uchování dat vyžaduje trvalé spojení s vloženou baterií, je třeba, aby takovouto baterii vyjmul z přístroje pouze kvalifikovaný personal. K tomu, aby s baterií bylo správně naloženo, předejte výrobek, který je na konci své životnosti na místo, jenž je určené ke sběru elektrických a elektronických zařízení za účelem jejich recyklace. Pokud jde o ostatní baterie, prosím, nahlédněte do té části návodu k obsluze, která popisuje bezpečné vyjmutí baterie z výrobku. Nepotřebnou baterii odevzdejte k recyklaci na příslušné sběrné místo. Pro podrobnější informace o recyklaci tohoto výrobku či baterii kontaktujte, prosím, místní obecní úřad, podnik zabezpečující místní odpadové hospodářství nebo prodejnu, kde jste výrobek zakoupili.

Ochrana obrazovky TV (OLED TV)

Opatření na ochranu obrazovky před poškozením

Ulpívání obrazu

TV s obrazovkou OLED mají v důsledku vlastností použitých materiálů sklony k ulpívání obrazu (vyhoření obrazu). K ulpívání obrazu může dojít, pokud je obraz opakovaně zobrazován na stejném místě obrazovky nebo pokud je zobrazován po delší dobu. Nejde o poruchu TV. Vyhýbejte se zobrazování obrazu, který může způsobit ulpívání obrazu.

Následující příklady druhů obrazu mohou způsobit ulpívání obrazu:

• Obsah s černými pruhy v horní a dolní nebo levé a pravé části obrazovky. (např. formát letterbox, zobrazení v poměru 4:3, standardní rozlišení)
• Statické obrázky, například fotografie.
• Videohry, které mohou v některých částech obrazovky obsahovat statický obsah.
• Nabídky na obrazovce, televizní programy, loga kanálu atd.
• Statický obsah pocházející z aplikací.
• Informační pruhy na obrazovce, například pruhy v televizních zprávách nebo pruhy s hlavičkami.

Snížení rizika ulpívání obrazu:

• Zobrazte obraz na celou obrazovku přepnutím na možnost [Širokoúhlý režim]. Tím odstraníte černé pruhy. Vyberte jiný typ režimu [Širokoúhlý režim] než [Výchozí].
• Vypněte funkci OSD (zobrazení na obrazovce) stisknutím tlačítka i+/2 vypněte nabídky připojeného vybavení. Podrobnosti naleznete v příručkách pro připojené vybavení.
• Vyhněte se zobrazování statických obrázků s jasnými barvami (včetně bílé), hodin nebo log ve kterékoli části obrazovky.
• Nastavte nastavení obrazu podle okolních podmínek. K domácímu použití a zobrazování obsahu, který často zobrazuje loga stanic atd., se doporučuje použít standardní obraz.

TV je vybaven následujícími funkcemi umožňujícími zmírnit/ zabránit ulpívání obrazu.

Obnova panelu

Pokud je TV používán po delší dobu, automaticky se spustí funkce obnovy panelu, která upraví jednotné zobrazení obrazovky TV. Obnovu panelu lze také provést ručně. Mělí byste to udělat pouze v případě, že dochází k výraznému ulpívání obrazu, nebo pokud se zobrazí následující zpráva:[Obnova panelu nebyla dokončena...]

Pozor:

• Použití funkce obnovy panelu může mít vliv na životnost panelu. Obecně platí, že byste měli funkci obnovy panelu používat pouze jednou ročně. Častější použití může mít vliv na dobu použitelnosti panelu.
• Dokončení obnovy panelu trvá přibližně jednu hodinu.
• V průběhu obnovy panelu se může na obrazovce zobrazovat bílá čára – nejde o poruchu TV.
• Obnova panelu funguje pouze v případě, že se pokojová teplota pohybuje mezi 10 °C a 40 °C.

Posun pixelů

Automaticky posouvá obraz na obrazovce, aby se předešlo ulpívání obrazu.

Další funkce

Při zobrazení statických obrázků, hodin, jasných barev nebo log se automaticky sníží jas obrazovky.

Součásti a ovládací prvky

Ovládací prvky a kontrolky

1 + + -

1 ⏻ (Napájení) / + / -

Při vypnuté TV,

stisknutím ⏻ zapněte.

Při zapnuté TV,

Stiskněte a podržte ⏻ pro vypnutí.

Stiskněte tlačítko ⏻ opakovaně pro změnu

funkce, poté stiskněte tlačítko + nebo - pro:

• Nastavení hlasitosti.
• Výběr kanálu.
• Výběrzdrojevstupu TV.

2 Čidlo dálkového ovládání* / Světelné čidlo* / Osvětlení LED

Osvětlení LED svítí nebo bliká podle stavu TV.

Více informací naleznete v dokumentu Uživatelská příručka.

* Do blízkosti čidla neumistujte žádné předměty.

Používání dálkového ovládání

Popis součástí dálkového ovládání

Tvar, umístění, dostupnost a funkce tlačítek dálkového ovladače se může lišit v závislosti na zemi, oblasti nebo modelu televizoru.

MIC 1 DIGITAL/ TV/ SYNC ANALOG RADIO MENU EXIT 2 1 2 3 off 4 sh 5 sh 6 sh 7 pre 8 pre 9 pre 0 3 Google Play NETFLIX 4 ACTION MENU GUIDE TV BLUE DISCOVER HOME 5 PROG - - - 6 AUDIO HELP REC TITLE LIST

1 → √(Volba vstupu/přidržení textu)

V režimu TV: Zobrazte a zvolte vstupní zdroj. V textovém režimu: Přidržte aktuální stránku.

(Mikrofon)

Používání hlasové funkce. (např. vyhledávání různého obsahu pomocí hlasu.)

(Pohotovostní režim TV)

TV zapněte nebo vypněte (pohotovostní režim).

DIGITAL/ANALOG

Přepínejte mezi digitálním a analogovým režimem.

TV/RADIO

Přepínejte mezi vysíláním TV a RADIO.

SYNC MENU

Zobrazte nabídku BRAVIA Sync.

EXIT

Návrat na předchozí obrazovku nebo ukončení nabídky. Když je k dispozici služba interaktivní aplikace, stisknutím službu ukončíte.

2 Číselná tlačítka

i+/Informace/Odhalení textu)

Zobrazte informace.

(Text)

Zobrazte textové informace.

3 Google Play

Přístup k online službě „Google Play“.

NETFLIX (Pouze v některých regionech, zemích/TV modelech)

Otevřete online službu „NETFLIX“.

Barevná tlačítka

Vykonejte příslušnou funkci platnou v daný okamžik.

4 ACTION MENU

Zobrazí seznam kontextových funkcí.

TV

• Přepnutí na kanál TV nebo na vstup z jiných aplikací.
• Zapněte televizor pro zobrazení kanálu TV nebo vstupu.

GUIDE/

Zobrazte digitálního průvodce programy.

BACK/←

Návrat na předchozí obrazovku.

HOME

Zobrazte výchozí nabídku TV.

DISCOVER

Vyvolejte obsahovou lištu pro vyhledávání obsahu.

//// (Výběr položky/Zadání)

5 ∠ +/- (Hlasitost)

Upravte hlasitost.

(Skok)

Přeskakujte mezi dvěma kanály nebo vstupy. TV střídavě přepíná mezi aktuálním kanálem nebo vstupem a posledním zvoleným kanálem nebo vstupem.

(Ztlumení)

Ztlumte zvuk. Dalším stisknutím bude zvuk obnoven.

PROG +/-/▲/▼

V režimu TV: Zvolte kanál.

V textovém režimu: Zvolte následující (☑)

nebo předchozí (☑) stránku.

6 AUDIO

Změňte jazyk pro právě sledovaný program.

◀/▶/▶/◀/■/▶/■

Ovládejte mediální obsah na TV a na připojeném zařízení kompatibilním s funkcí BRAVIA Sync.

(Nastavení titulků)

Zapněte nebo vypněte titulky (pokud je funkce k dispozici).

HELP

Zobrazte nabídku nápovědy. Přístup k Uživatelské příručce.

● REC

Nahrajte aktuální program pomocí funkce nahrávání na USB HDD.

TITLE LIST

Zobrazte název titulů.

Schéma zapojení

Více informací o připojeních naleznete v dokumentu Uživatelská příručka po stisknutí tlačítka HELP na dálkovém ovládání.

1 IR BLASTER\*

2 (Satelitní vstup), 7 (Vstup RF)

• Připojení pro pozemní/kabelové vysílání a satelit. Připojte postupně: SUB. → Antenna → MAIN
• Konektor jack SUB. připojte pouze tehdy, když využíváte režim dvou tunerů, s výjimkou rozvodu jediným kabelem podle EN50494.

3 → /→ AV IN

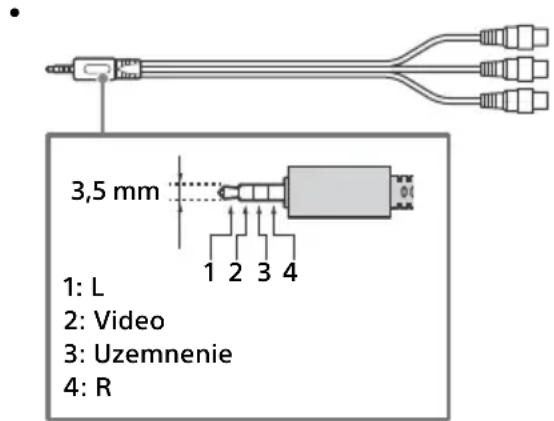

- Pro kompozitní připojení použijte analogový prodlužovací kabel (není součástí dodávky).

3,5 mm 1: L 2: Video 3: Zemění 4: P

6 USB 1/2, USB3(HDD REC)\*

• Při připojení velkého zařízení USB může toto zařízení překážet ostatním připojeným zařízením vedle něj.
• Při připojování velkého zařízení USB toto zařízení připojte ke konektoru USB 1.

7 CAM (Modul podmíněného přístupu)

• Poskytuje přístup k placeným TV službám. Další podrobnosti najdete v uživatelské příručce dodané s modulem CAM.
• Nevkládejte smart kartu přímo do slotu CAM vašeho TV. Karta musí být vložena do modulu podmíněného přístupu dodaného autorizovaným prodejcem.
• AM není v některých zemích/oblastech podporován. Dostupnost ověřte u autorizovaného prodejce.
• Když po používání internetového videa přepnete na digitální program, může se zobrazit zpráva CAM.

* Pouze pro některé oblasti/země/modely televizoru.

4 HDMI IN 1/2/3/4

- Pokud připojujete digitální audio systém, který je kompatibilní s technologií Audio Return Channel (ARC), použijte HDMI IN 3. Jinak je zapotřebí použít další připojení pomocí DIGITAL AUDIO OUT (OPTICAL).

• Podporuje pouze 3pólový stereo mini jack konektor.
• h cete - lip oslouchat zvuk TV prostřednictvím připojeného příslušenství, stiskněte tlačítko HOME. Zvolte [Nastavení] → [Zvuk] → [Výstup pro sluchátka/Audio výstup], potom zvolte požadovanou položku.

Montáž televizoru na zed'

Používání volitelného nástěnného držáku

Tento návod k použití televizoru popisuje pouze kroky přípravy montáže televizoru před její samotnou montáží na zed'.

Pro zákazníky:

Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony:

Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zed'unese váhu televizoru. Připevnění tohoto produktu na zed'byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

K instalaci televizoru na stěnu použijte nástěnný držák SU-WL450 (není součástí dodávky).

Při montáži nástěnného držáku také nahlédněte do Návodu k použití a do Instalační příručky dodané s nástěnným držákem.

Poznámka

• Vyšroubované šrouby uschovejte na bezpečném místě mimo dosah dětí.
• Během instalace TV na stěnu ji pevně držte, aby nespadla.

Pokyny pro montáž vašeho modelu televizoru na nástěnný držák najdete na této webové adrese: www.sony.eu/tv/wall-mount-bracket-manual

Instalace TV na zed'z obalu

Připojte WM1 oda WM2 TV) k zadní části TV.

Poznámka

- Používáte-li elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.

Instalace TV na zed' ze stojanu Table-Top Stand

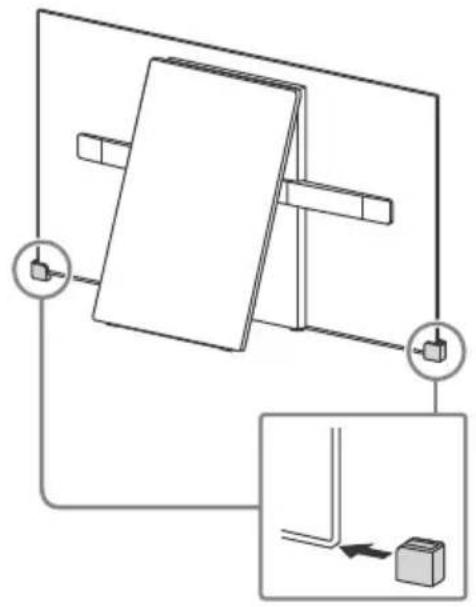

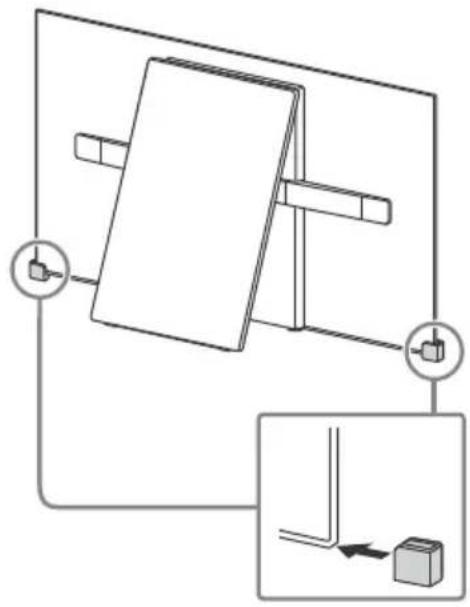

1 Vložte ochranné prvky rohů.

2 Odstraňte středový kryt.

3 Vyšroubujte šrouby.

5 Zavřete středový blok uvolněním zámku s pantem.

6 Připojte WM1 da WM2 V) k zadní části TV.

Poznámka

- Používáte-li elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.

Řešení problémů

Při obecném řešení problémů, jako jsou černá obrazovka, nehrající zvuk, nehybný obraz, nereagující televizor nebo ztráta sítě, postupujte následovně.

1 Vypněte a znovu zapněte televizor stisknutím tlačítka napájení na dálkovém ovládání, dokud se nezobrazí zpráva. Televizor se restartuje. Pokud se televizor neobnoví, zkuste jej odpojit od zdroje napájení po dobu dvou minut a pak jej znovu zapojte.
2 Více informací naleznete v nabídce nápovědy po stisknutí tlačítka HELP na dálkovém ovládání.
3 Připojte televizor k internetu a aktualizujte software.
4 Navštivte internetové stránky podpory Sony (informace naleznete na zadní straně dokumentu).

Když se zobrazí zpráva [K dispozici je nová aktualizace systémového softwaru...].

Společnost Sony důrazně doporučuje aktualizovat software televizoru výběrem možnosti [Aktualiz. nyní]. Tyto aktualizace softwaru zlepšují výkon televizoru nebo přidávají nové funkce.

Během aktualizace softwaru se objeví následující obrazovka [Updating...] (Aktualizace...) a bude blikat LED kontrolka.

Během aktualizace softwaru neodpojujte napájecí kabel. Pokud byste tak učinili, nemusela by být aktualizace softwaru zcela dokončena, což by mohlo způsobit poruchu softwaru. Aktualizace softwaru mohou trvat až 15 minut.

Když televizor odpojíte, je možné, že televizor nebude možné nějakou dobu zapnout, i když stisknete tlačítko napájení na dálkovém ovladači nebo na televizoru.

Inicializace systému nějakou dobu trvá. Počkejte přibližně jednu minutu, potom to zkuste znovu.

Problémy a řešení

Když LED kontrolka bliká červeně.

- Spočitejte, kolikrát zabliká (časový interval je 3 sekundy). Resetujte televizor odpojením od zdroje napájení po dobu 3 minut, potom televizor zapněte. Pokud problém přetrvává, odpojte televizor od zdroje napájení a obratte se na svého prodejce nebo na servisní středisko Sony, přičemž uvedte, kolikrát LED kontrolka blikala.

Nelze přijímat služby pozemního/kabelového vysílání.

• Zkontrolujte anténní/kabelové připojení a nastavení zesilovače.
• Stisknutím tlačítka DIGITAL/ANALOG na dálkovém ovladači zvolte pozemní/kabelové vysílání. Pokud se služba vysílání nezobrazuje, stiskněte tlačítko TV a poté DIGITAL/ANALOG.
• Pokud je v okolí vysílán velmi silný signál, signál pozemního vysílání může být potlačen. Nastavte [LNA (K. ---)] na [Vyp] při ladění digitálních programů.
• Když se přestěhujete do nového domu nebo bytu nebo když chcete přijímat nové služby, příslušné služby vyhledejte výběrem položky [Digitální ladění].

Nelze přijímat služby satelitního vysílání.

• Zkontrolujte připojení satelitního kabelu.
• Když se zobrazí zpráva [Žádný signál. Detekováno přetížení LNB...], odpojte televizor od zdroje napájení. Potom se ujistěte, že satelitní kabel není poškozený a že vedení satelitního signálu není zkratováno v satelitním konektoru.

Dálkové ovládání nefunguje.

• Vyměňte baterie.

Zapomněli jste heslo rodičovského zámku vysílání.

- Zadejte 9999 jako kód PIN a vyberte [Změnit kód PIN].

Panel televizoru se zahřívá.

- Když je televizor používán delší dobu, panel se zahřeje. Na dotek může být horký.

Jas obrazovky se v průběhu sledování TV snižuje.

- Pokud je část obrazu nebo celý obraz nehybný, jas obrazovky bude postupně snižován, aby se předešlo ulpívání obrazu. Nejde o poruchu TV.

Obáváte se ulpívání obrazu.

- Pokud se opakovaně nebo po delší dobu zobrazuje stejný obraz, může dojít k ulpívání obrazu. Riziko ulpívání obrazu můžete snížit použitím funkce obnovy panelu.

Poznámka

• Obnovu panelu používejte pouze v případě, že dochází ke zvlášť viditelnému ulpívání obrazu. Obecně platí, že byste tuto funkci měli používat pouze jednou ročně. Vyhněte se používání této funkce častěji, než jednou ročně, protože to může ovlivnit použitelnou životnost panelu.
• Obraz, který zahrnuje hodiny, loga a jasné barvy (včetně bílé), může snadno způsobovat ulpívání obrazu. Vyhněte se delšímu zobrazování těchto druhů obrazu, jinak může dojít k ulpívání obrazu.

Na obrazovce se zobrazí bílá čára.

- Obnova panelu se spustí automaticky, pokud byl TV používán po dlouhou dobu, aby se předešlo ulpívání obrazu. Obnova panelu je spuštěna po vypnutí TV a dokončení obnovy trvá přibližně jednu hodinu. V průběhu obnovy panelu se může na obrazovce zobrazovat bílá čára. Nejde o poruchu TV.

Zobrazuje se zpráva [Obnova panelu nebyla dokončena...].

Obnova panelu se spustí automaticky, pokud byl TV používán po dlouhou dobu, aby se předešlo ulpívání obrazu. Pokud dojde k zapnutí TV, odpojení napájecího kabelu, nebo pokud pokojová teplota poklesne pod 10 °C nebo se zvýší nad 40 °C v průběhu obnovy panelu, proces nebude dokončen a zobrazí se tato zpráva.

• Pokud byla obnova panelu spuštěna automaticky, znovu se restartuje, pokud TV vypnete pomocí dálkového ovládání.
• Pokud je panel obnovován ručně, musíte jej znovu zvolit.

Specifikace

Systém

Typ panelu

Panel OLED (organická dioda vyzařující světlo)

Televizní systém

V závislosti na oblasti, zemi nebo modelu televizoru

Analogové: B/G, D/K, I

V závislosti na oblasti, zemi nebo modelu televizoru

Analogové: UHF/VHF/kabelové

Digitální: UHF/VHF/kabelové

Satelit*: mezifrekvenční kmitočet 950-2 150 MHz

Zvukový výstup

Bezdrátová technologie

Protokol IEEE802.11ac/a/b/g/n

(IEEE802.11ac nemusí být k dispozici v závislosti na zemích/oblastech.)

Verze Bluetooth 4.1

Kmitočtové pásmo (pásma) : WLAN 2,4 GHz / 5 GHz, Bluetooth 2,4 GHz

Vysílač rádiové frekvence: max. 100 mW

Verze softwaru televizoru:

PKG____.____EUA

Verzi softwaru zobrazíte stisknutím tlačítka HELP na dálkovém ovladači.

* Všechny televizory nemají technologii DVB-T2 nebo DVB-S/S2 nebo terminál pro satelitní anténu.

Vstupní/Výstupní konektory jack

Anténa/kabel

75 ohmová externí zásuvka pro VHF/UHF

Satelitní anténa

Konektor typ F (zásuvka), 75 ohmová.

DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz,

Rozvod jediným kabelem EN50494.

→/→ AV IN

Video/audio vstup (mini-konektor jack)

HDMI IN 1, 2, 3, 4 (podpora rozlišení 4K, Kompatibilní s HDCP 2.2)

Video:

4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p

*1 Při vstupu 4096 × 2160p se zobrazí 3840 × 2160p.

*2 pouze port HDMI IN 2 / 3.

Audio: 5,1 kanálové lineární PCM: 32, 44,1, 48,

88,2, 96, 176,4 a 192 kHz, 16, 20 a 24 bitů, Dolby

Digital, Dolby Digital Plus a DTS

ARC (Audio Return Channel) (pouze port HDMI IN 3)

(dvoukanálový lineární PCM: 48 kHz, 16 bitů,

Dolby Digital, Dolby Digital Plus, DTS)

Digitální optický konektor jack (dvoukanálový

lineární PCM: 48 kHz, 16 bitů, Dolby Digital, DTS)

AUDIO OUT Ⓞ (stereofonní mini konektor)

Port pro USB zařízení (S3 USB HDD zařízení pro funkci nahrávání)

USB porty 1 a 2 podporují vysokorychlostní USB (USB 2.0).

USB port 3 podporuje super rychlé USB (USB 3.0).

↓

Slot CAM (modul podmíněného přístupu)

LAN

Konektor 10BASE-T/100BASE-TX (V závislosti na operačním prostředí sítě se rychlost připojení může lišit. Komunikační rychlost a kvalita

komunikace 10BASE-T/100BASE-TX není pro tento televizor zaručena.)

IR BLASTER *^1

Vstup pro kabel IR Blaster (mini jack konektor)

Ostatní

Volitelné příslušenství

Nástěnný držák: SU-WL450

Provozní teplota

0^ C - 40^ C

Provozní vlhkost

Relativní vlhkost 10 % - 80 % (nekondenzující)

Napájení, specifikace produktu a další

Požadavky na napájení

Napájecí napětí: 220 V - 240 V AC, 50 Hz

Třída energetické účinnosti

KD-65A1: A

KD-55A1: B

Velikost obrazovky (úhlopříčka) (přibl.)

KD-65A1: 163,9 cm / 65 palců

KD-55A1: 138,8 cm / 55 palců

Spotřeba energie

v režimu [Standardní]

KD-65A1: 154 W

KD-55A1: 135 W

v režimu [Živý]

KD-65A1: 498 W

KD-55A1: 378 W

Průměrná roční spotřeba energie ^*2

KD-65A1: 214 kWh

KD-55A1: 187 kWh

Spotřeba energie v pohotovostním režimu ^34

0,50 W (27 W v režimu aktualizace softwaru/EPG)

Rozlišení obrazu

3 840 bodů (vodorovně) × 2 160 řádků (svisle)

Vlastnosti výstupu

USB 1/2: 5 V, MAX. 500 mA

USB 3: 5 V, MAX. 900 mA

Rozměry (přibl.) (š × v × h)

se stolním stojanem

bez stolního stojanu

bez stolního stojanu

KD-65A1: 29,8 kg

KD-55A1: 25,0 kg

*1 Pouze pro některé oblasti/země/modely televizoru.

*2 Spotřeba energie za rok spočítaná na základě spotřeby televizoru zapnutého 4 hodiny denně po 365 dní. Skutečná spotřeba energie závisí na způsobu používání televizoru.

*3 Specifikovaná spotřeba energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru.

*4 Spotřeba elektrické energie v pohotovostním režimu se zvýší, pokud je televizor připojen k síti.

Poznámka

- Nevyjímejte krytku slotu CAM (modul podmíněného přístupu) televizoru za jiným účelem než vložení karty Smart.

- Dostupnost volitelného příslušenství závisí na zemi/oblasti/modelu televizoru/zásobách na skladě.

- Vzhled a specifikace se mohou změnit bez předchozího upozornění.

Poznámky k funkcím digitální televize

• Digitální televize (DVB pozemní, satelitní a kabelová), interaktivní služby a síťové funkce nemusí být dostupné ve všech zemích nebo oblastech. Některé funkce nemusí být některými poskytovateli a v některých síťových prostředích aktivovány nebo nemusí pracovat správně. Někteří poskytovatelé televizních služeb mohou za své služby účtovat poplatky.
• Tento televizor podporuje digitální vysílání s využitím kodeků MPEG-2, H.264/MPEG-4 AVC a H.265/HEVC, nicméně nelze zaručit kompatibilitu se signály všech operátorů/služeb, které se mohou v průběhu času měnit.

Informace o obchodních značkách

• Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech a jiných zemích.
• Vyrobeno na základě licence poskytnuté společností Dolby Laboratories. Dolby, Dolby Audio a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories.
• „BRAVIA“ a jsou voraanné známky společnosti Sony Corporation.
• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, logo a ligatura Gracenote a logo „Powered by Gracenote“ jsou bud’ registrované obchodní známky nebo obchodní známky společnosti Gracenote ve Spojených státech a/nebo jiných zemích.
• Opera® Devices SDK. Copyright 1995-2016 Opera TV AS. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup a logo Wi-Fi CERTIFIED jsou obchodní značky nebo registrované ochranné známky sdružení Wi-Fi Alliance.

• Informace o patentech DTS naleznete na stránce http://patents.dts.com. Vyrobeno na základě licence od společnosti DTS, Inc. DTS, symbol a DTS spolu se symbolem jsou registrované obchodní známky společnosti DTS, Inc. © DTS, Inc. Všechna práva vyhrazena.

• Slovní značka a loga Bluetooth® jsou registrované ochranné známky ve vlastnictví společnosti Bluetooth SIG, Inc. a jakékoliv využívání těchto značek společností Sony Corporation podléhá licenci. Ostatní obchodní značky a obchodní názvy jsou majetkem příslušných vlastníků.

• DiSEqC™ je ochranná známka společnosti EUTELSAT. Tento televizor podporuje DiSEqC 1.0. Tento televizor není určen k ovládání antén s motorovým pohonem.
• TUXERA je registrovaná ochranná známka společnosti Tuxera Inc. v USA a v dalších zemích.
• Logo USB-IF SuperSpeed USB Trident je registrovaná ochranná známka společnosti USB Implementers Forum, Inc. SS

Obsah

DÔLEŽITÉ UPOZORNENIE ..... 2

Ovládacie prvky a indikátory .....8

Používanie dialkového ovládača ..... 9

Opis ovládacích prvkov dial'kového ovládača 9

Schéma zapojenia .....11

Montáž TV prijímača na stenu ..... 13

Technické parametre ..... 19

Informácie o bezpečnosti

VAROVANIE

Jas obrazovky sa automaticky zníži pri zobrazení statických záberov, hodín, jasných farieb alebo log a podobne.

Ovládacie prvky a indikátory

1 + - +

zapnete stlačením tlačidla ⏻.

Ked'je TV zapnutý,

Na vypnutie stlačte a podržte ⏻.

• Úprava hlasitosti.
  • Výberkanála.
  • Výber vstupného zdroja pre TV.

2 Snímač dialkového ovládania* /

* Do blízkosti snímača nič neumiestňujte.

Používanie dialkového ovládača

Opis ovládacích prvkov dialkového ovládača

1 → (Výber vstupu/Zmrazit text)

V režime TV: Zobrazenie a vol'ba zdroja vstupu.

( Pohotovostný režim TV prijímača)

2 Tlačidlá s číslami

i+/Zobrazenie informácií/textu)

Zobrazenie informácií.

(Text)

+/↓/←/→/ ⊕ (Výber položky/Kláves Enter)

5 ∠ +/- (Hlasitost)

Nastavenie hlasitosti.

(Prechod)

V režime TV: Výber kanála.

- Pre kompozitné pripojenie použite analógový predlžovací kábel (nedodáva sa).

3,5 mm 1: L 2: Video 3: Uzemnenie 4: R

4 HDMI IN 1/2/3/4

Montáž TV prijímača na stenu

- Odskrutkované skrutky uložte na bezpečnom mieste mimo dosahu detí.

1 Založte chrániče rohov.

5 Zatvorte stredový blok uvolnením pántového zámku.

Ked'sa zobrazí správa [Je dostupná nová aktualizácia softvéru systému TV...].

Ked' bliká kontrolka LED načerveno.

• Skontrolujte pripojenie satelitného kábla.
• Ked' sa objaví správa [Žiadny signál. Zistené preťaženie LNB...], odpojte napájací kábel. Potom skontrolujte, či nie je satelitný kábel poškodený a či vedenie satelitného signálu nemá skrat v satelitnom konektore.

Dialkový ovládač nefunguje.

• Vymeňte batérie.

Analógový: UHF/VHF/káblový

Digitálny: UHF/VHF/káblový

Satelit*: Medzifrekvencia 950-2 150 MHz

Zvukový výstup

Na zistenie verzie softvéru stlačte tlačidlo HELP na dialkovom ovládači.

Vstupné a výstupné konektory

Anténa/kábel

75 Ohmov, externý konektor pre VHF/UHF

Satelitná anténa

Vstup pre kábel IR Blaster (kolíkový minikonektor)

Iné

Montážna konzola na stenu: SU-WL450

Prevádzková teplota

0^ C-40^ C

Prevádzková vlhkost

10 % - 80 % RH (nekondenzovaná)

v režime [Štandardný]

KD-65A1: 154 W

KD-55A1: 135 W

v režime [Živý]

KD-65A1: 498 W

KD-55A1: 378 W

vrátane stolového stojana

Hmotnost (Približne)

vrátane stolového stojana

KD-65A1: 36,2 kg

KD-55A1: 28,8 kg

bez stolového stojana

KD-65A1: 29,8 kg

KD-55A1: 25,0 kg

Užitečné informace o výrobcích Sony
