NÁVOD K OBSLUZE BE249QLBH ASUS

1. Drážka pro zámek Kensington
2. Vypínač napájení . Stisknutím tohoto vypínače zapnete/vypnete napájení.
3. Port AC-IN . Tento port slouží k připojení napájecího kabelu.
4. Vstup DisplayPort . Tento port slouží k propojení se zařízením kompatibilním s DisplayPort.
5. Port DVI. Tento 24-pinový port slouží k připojení PC (osobní počítač) digitálního signálu DVI-D.
6. Port VGA. Tento 15-pinový port slouží k připojení PC VGA.
7. Port vstupu audio. Tento port připojuje PC zdroj audio pomocí dodávaného zvukového kabelu.
8. Konektor pro sluchátka. Tento port je dostupný pouze v případě, že je zapojen kabel HDMI/DisplayPort.
9. USB 3.2 Gen 1 Type-B. Tento port slouží k propojení s kabelem USB pro příchozí signál. Připojením se zapínají porty USB na monitoru.
10. USB 3.2 Gen 1 Type-A. Tyto porty slouží k propojení se zařízením USB, jako jsou klávesnice/myši USB, jednotky USB flash atd.
11. Port HDMI. Tento port slouží k propojení se zařízením kompatibilním s HDMI.
12. Vstup Mini DisplayPort. Tento port slouží k propojení se zařízením kompatibilním s Mini DisplayPort.

1.3.3 QuickFit-funktion

• Připojení zvukového kabelu: Jeden konec zvukového kabelu zapojte do vstupního portu Audio na monitoru, druhý konec zapojte do výstupního portu Audio na počítači.
• Používání sluchátek: Konec se zástrčkou zapojte do konektoru pro sluchátka na monitoru, když je prénášen signál HDMI nebo DisplayPort.
• Používání portů USB 2.0: Vezměte dodaný kabel USB Type-B na Type-A a připojte menší konec (typ B) kabelu USB k výstupnímu portu USB monitoru. Větší konec (typ A) připojte k portu USB 2.0 počítače. Ujistěte se, že na počítači máte nainstalován aktuální operační systém Windows 7/Windows 8. Díky tomu bude moci port USB na monitoru pracovat.
• Pokyny pro používání portů USB 3.2 Gen 1: Vezměte dodaný kabel USB Type-B na Type-A a připojte menší konec (typ B) kabelu USB k výstupnímu portu USB monitoru. Větší konec (typ A) připojte k portu USB 3.2 Gen 1 počítače. Ujistěte se, že na počítači máte nainstalován aktuální operační systém Windows 7/Windows 8.1/Windows 10. Díky tomu bude moci port USB na monitoru pracovat.

Po připojení těchto kabelů si můžete zvolit požadovaný signál z položky Výběru vstupu v nabídce OSD.

2.6 Zapínání monitoru

Stiskněte tlačítko napájení ⏻Umístění tlačítka napájení viz strana 1–2. Indikátor napájení ⏻ze rozsvítí bíle, což znamená, že je monitor ZAPNUT.

3.1 OSD (On-Screen Display)-menu

3.1.1 Konfiguration

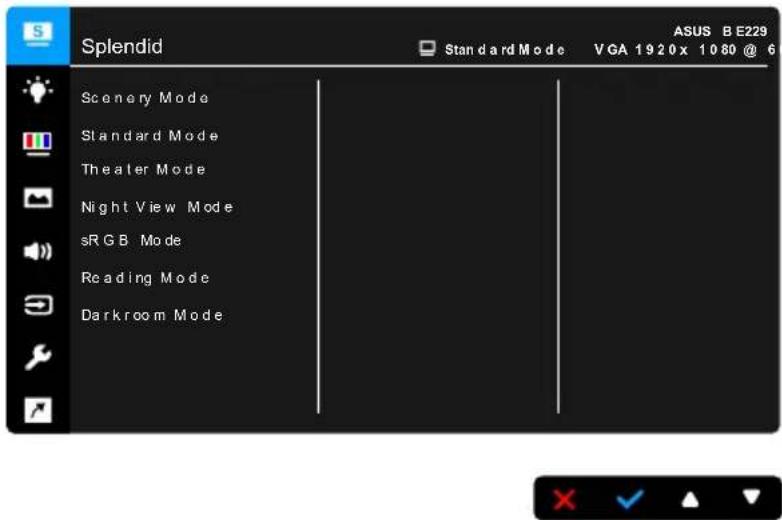

Splendid Standard Mode ASUS B E229 VGA 1920x 1080 @ 6 Scenery Mode Standard Mode Theater Mode Night View Mode sRGB Mode Reading Mode Darkroom Mode

3.2 Přehled technických parametrů

BE229/BE239/BE249 jednoduchý podstavec

Typ panelu	TFT LCD
Velikost panelu	BE229QB/BE229Q/BE229QBH/BE229QH: 21,5" (16:9, 54,6 cm) široká obrazovkaBE239QB/BE239Q: 23" (16:9, 58,4 cm) široká obrazovkaBE249QB/BE249Q: 23,8" (16:9, 60,5 cm) široká obrazovka
Maximální rozlišení	BE229QB/BE229Q/BE229QBH/BE229QH: 1920 x 1080BE239QB/BE239Q: 1920 x 1080BE249QB/BE249Q: 1920 x 1080
Rozteč pixelů	BE229QB/BE229Q/BE229QBH/BE229QH: 0,248 mm x 0,248 mmBE239QB/BE239Q: 0,2652 mm x 0,2652 mmBE249QB/BE249Q: 0,2745 mm x 0,2745 mm
Jas (typ.)	250 cd/m2
Kontrastní poměr (typ.)	1000:1
Kontrastní poměr (max.)	100.000.000:1 (se zap ASCR)
Úhel sledování (H/V) CR > 10	178°/178°
Barvy zobrazení	16,7 M
Doba reakce	≤ 5 ms
SplendidPlus Video Enhancement	Ano
Výběr SplendidPlus	7 přednastavených režimů video
Autom. nastavení	Ano
Výběr teploty barev	4 teploty barev
Analogový vstup	D-Sub
Digitální vstup	DVI-D s HDCP, DisplayPort v1.2, HDMI (pouze u modelu BE229QBH/BE229QH)
Konektor pro sluchátka	Ano
Zvukový vstup	Ano
Reproduktor (vestavěný)	2 W x 2 Stereo, RMS
Port USB 2.0	Příchozí signál x 1, odchozí signál x 2 (pouze u modelu BE229QB/BE239QB/BE249QB)
Port USB 3.2 Gen 1	1 x USB 3.2 Gen 1 Type-B, 2 x USB 3.2 Gen 1 Type-A (pouze u modelu BE229QBH)
Barvy	Černá
LED napájení	Bílá (zapnuto) / Žlutá (pohotovostní režim)
Naklonění	+20°~ -5°
Otočení	Ne
Otočení	Ne
Nastavení výšky	Ne
Zámek Kensington	Ano
Vstupní střídavé napětí	Sítové napětí: 100~240 V
Příkon	BE229QB/BE229Q/BE229QBH/BE229QH: Zapnuto:< 21,09 W** (typ.), Pohotovostní režim: < 0,5 W (typ.),Vypnuto: 0 W (Vypnuto)BE239QB/BE239Q: Zapnuto: < 22 W** (typ.),Pohotovostní režim: < 0,5 W (typ.), Vypnuto: 0 W(Vypnuto)BE249QB/BE249Q: Zapnuto: < 22,97 W** (typ.),Pohotovostní režim: < 0,5 W (typ.), Vypnuto: 0 W(Vypnuto)
Teplota (provozní)	0°C~40°C
Teplota (neprovozní)	-20°C~+60°C
Rozměry (Š × V × H) se stojanem	BE229QB/BE229Q/BE229QBH/BE229QH: 514 x 383x 195 mm (zařízení), 576 x 442 x 120 mm (obal)BE239QB/BE239Q: 548 x 403 x 195 mm (zařízení),617 x 119 x 462 mm (obal)BE249QB/BE249Q: 562 x 406 x 195 mm (zařízení),632 x 127 x 465 mm (obal)
Hmotnost (odh.)	BE229QB/BE229Q/BE229QBH/BE229QH: 3,8 kg(čistá); 5,3 kg (hrubá)BE239QB/BE239Q: 4,3 kg (čistá); 5,7 kg (hrubá)BE249QB/BE249Q: 4,3 kg (čistá); 5,9 kg (hrubá)
V několika jazycích	21 jazyků (angličtina, francouzština, němčina,italština, španělština, holandština, portugalština,ruština, čeština, chorvatština, polština, rumunština,maďarština, turečtina, zjednodušená čínština,tradiční čínština, japonština, korejština, thajština,indonézština, perština)
Příslušenství	Napájecí kabel, kabel DVI (volitelný), kabelDisplayPort, kabel VGA, zvukový kabel, kabel USB(pouze u modelu BE229QB/BE229QBH/BE239QB/BE249QB), Průvodce pro rychlé uvedení do provozu,záruční list
Kompatibilita a normy	UL/cUL, CB, CE, ErP, FCC, ISO9241-307, RCM,VCCI, RoHS, Windows 7 & 8 WHQL, Energy Star®,Flicker Free, Low blue Light, TUV-GS, TUV-Ergo,CU, PSE, WEEE, EMC DoC, UkrSEPRO, MEPS,NFPA99

*Technické parametry se mohou změnit bez předchozího upozornění.

**měření jasu obrazovky 200 nitů bez připojení zvuku/USB/čtečky karet.

BE209/BE229/BE239/BE249/BE24A/BE24W podstavec s možností nastavení výšky

Typ panelu	TFT LCD
Velikost panelu	BE209QLB/BE209QL: 19,45" (16:10, 49,4 cm) široká obrazovkaBE229QLB/BE229QL/BE229QLBH: 21,5" (16:9, 54,6 cm) široká obrazovkaBE239QLB/BE239QL/BE239QLBR/BE239QLBH: 23"(16:9, 58,4 cm) široká obrazovkaBE249QLB/BE249QL/BE249QLBH: 23,8" (16:9, 60,5 cm) široká obrazovkaBE24AQLB/BE24AQLBH/BE24WQLB/BE24WQSB: 24" (16:10, 61,13 cm) široká obrazovka
Maximální rozlišení	BE209QLB/BE209QL: 1440 x 900BE229QLB/BE229QL/BE229QLBH: 1920 x 1080BE239QLB/BE239QL/BE239QLBR/BE239QLBH: 1920 x 1080BE249QLB/BE249QL/BE249QLBH: 1920 x 1080BE24AQLB/BE24AQLBH/BE24WQLB/BE24WQSB: 1920 x 1200
Rozteč pixelů	BE209QLB/BE209QL: 0,2907 mm x 0,2915 mmBE229QLB/BE229QL/BE229QLBH: 0,248 mm x 0,248 mmBE239QLB/BE239QL/BE239QLBR/BE239QLBH: 0,2652 mm x 0,2652 mmBE249QLB/BE249QL/BE249QLBH: 0,2745 mm x 0,2745 mmBE24AQLB/BE24AQLBH/BE24WQLB/BE24WQSB: 0,270 mm x 0,270 mm
Jas (typ.)	BE209QLB/BE209QL/BE229QLB/BE229QL/ BE229QLBH/BE239QLB/BE239QL/BE239QLBR/ BE239QLBH/BE249QLB/BE249QL/BE249QLBH/ BE24AQLB: 250 cd/m2BE24AQLBH/BE24WQLB/BE24WQSB: 300 cd/m2
Kontrastní poměr (typ.)	1000:1
Kontrastní poměr (max.)	100.000.000:1 (se zap ASCR)
Úhel sledování (H/V) CR > 10	178°/178°
Barvy zobrazení	16,7 M
Doba reakce	≤ 5 ms
SplendidPlus Video Enhancement	Ano
Výběr SplendidPlus	7 - 8 přednastavených režimů video
Autom. nastavení	Ano
Výběr teploty barev	4 teploty barev
Analogový vstup	D-sub
Digitální vstup	DVI-D s HDCP, DisplayPort v1.2, HDMI (pouze u modelu BE229QLBH/BE239QLBH/BE249QLBH/ BE24AQLBH)
Konektor pro sluchátka	Ano
Zvukový vstup	Ano
Reproduktor (vestavěný)	2 W x 2 Stereo, RMS
Port USB 2.0	BE209QLB/BE229QLB/BE239QLB/BE239QLBR/BE249QLB/BE24AQLB: Příchozí signál x 1, Odchozí signál x 2
Port USB 3.2 Gen 1	BE229QLBH/BE239QLBH/BE249QLBH/BE24AQLBH: 1 x USB 3.2 Gen 1 Type-B, 2 x USB 3.2 Gen 1 Type-ABE24WQLB/BE24WQSB: 1 x USB 3.2 Gen 1 Type-B, 4 x USB 3.2 Gen 1 Type-A
Barvy	Černá/Šedá
LED napájení	Bílá (zapnuto) / Žlutá (pohotovostní režim)
Naklonění	+35° ~ -5°
Otočení	+90° ~ -90°
Otočení	+90° ~ -90°Pouze pro BE24WQSB: +180° ~ -180°
Nastavení výšky	130 mm
Zámek Kensington	Ano
Vstupní střídavé napětí	Sít'ové napětí: 100~240 V
Příkon	BE209QLB/BE209QL: Zapnuto: < 15,74 W** (typ.), Pohotovostní režim: < 0,5 W (typ.), Vypnuto: 0 W (Vypnuto)BE229QLB/BE229QL/BE229QLBH: Zapnuto: < 21,09 W** (typ.), Pohotovostní režim: < 0,5 W (typ.), Vypnuto: 0 W (Vypnuto)BE239QLB/BE239QL/BE239QLBR/BE239QLBH: Zapnuto: < 22 W** (typ.), Pohotovostní režim: < 0,5 W (typ.), Vypnuto: 0 W (Vypnuto)BE249QLB/BE249QL/BE249QLBH: Zapnuto: < 22,97 W** (typ.), Pohotovostní režim: < 0,5 W (typ.), Vypnuto: 0 W (Vypnuto)BE24AQLB/BE24AQLBH: Zapnuto: < 25,4 W** (typ.), Pohotovostní režim: < 0,5 W (Typ.), Vypnuto: 0 W (Vypnuto)BE24WQLB/BE24WQSB: Zapnuto: < 13,3 W** (typ.), Pohotovostní režim: < 0,22 W (Typ.), Vypnuto: 0 W (Vypnuto)
Teplota (provozní)	0°C~40°C
Teplota (neprovozní)	-20°C~+60°C
Rozměry (Š × V × H) se stojanem	BE209QLB/BE209QL: 459 x 477 x 211 mm (nejvyšší), 459 x 347 x 211 mm (nejnižší), 621 x 173 x 382 mm (obal)BE229QLB/BE229QL/BE229QLBH: 514 x 477 x 211 mm (nejvyšší), 514 x 347 x 211 mm (nejnižší), 643 x 378 x 190 mm (obal)BE239QLB/BE239QL/BE239QLBR/BE239QLBH: 548 x 490 x 211 mm (nejvyšší), 548 x 360 x 211 mm (nejnižší), 652 x 173 x 403 mm (obal)BE249QLB/BE249QL/BE249QLBH: 562 x 492 x 211 mm (nejvyšší), 562 x 362 x 211 mm (nejnižší), 660 x 180 x 420 mm (obal)BE24AQLB/BE24AQLBH: 561 x 511 x 211 mm (nejvyšší), 561 x 381 x 211 mm (nejnižší), 662 x 179 x 454 mm (obal)BE24WQLB/BE24WQSB: 533 x 505 x 211 mm (nejvyšší), 533 x 375 x 211 mm (nejnižší), 649 x 192 x 474 mm (obal)
Hmotnost (odh.)	BE209QLB/BE209QL: 4,8 kg (čistá); 6,4 kg (hrubá)BE229QLB/BE229QL/BE229QLBH: 5,7 kg (čistá); 7,2 kg (hrubá)BE239QLB/BE239QL/BE239QLBR/BE239QLBH: 5,7 kg (čistá); 7,3 kg (hrubá)BE249QLB/BE249QL/BE249QLBH: 5,8 kg (čistá); 7,9 kg (hrubá)BE24AQLB/BE24AQLBH: 6,2 kg (čistá); 8,2 kg (hrubá)BE24WQLB/BE24WQSB: 6,1 kg (čistá); 3,9 kg (bez stojanu); 8,3 kg (hrubá)
V několika jazycích	21 jazyků (angličtina, francouzština, němčina, italština, španělština, holandština, portugalština, ruština, čeština, chorvatština, polština, rumunština, mad'arština, turečtina, zjednodušená čínština, tradiční čínština, japonština, korejština, thajština, indonézština, perština)
Příslušenství	Napájecí kabel, kabel DVI (volitelný), kabel HDMI (volitelný), kabel DisplayPort (volitelný), kabel VGA (volitelný), zvukový kabel, (volitelný) kabel USB (pouze u modelu BE209QLB/BE229QLB/BE239QLB/BE239QLBR/BE249QLB/BE24AQLB/BE24WQLB/BE24WQSB), Průvodce pro rychlé uvedení do provozu, záruční list, Sada MiniPC (volitelný)
Kompatibilita a normy	UL/cUL, CB, CE, ErP, FCC, ISO9241-307, RCM, VCCI, RoHS, Windows 7 & 8 & 10 WHQL, Energy Star®, Flicker Free, Low blue Light, TUV-GS, TUV-Ergo, CU, PSE, WEEE, EMC DoC, UkrSEPRO, MEPS, BSMI, NFPA99Pouze pro BE24WQLB/BE24WQSB: CCC, CEL, PC Recycle, J-MOSS, KC, KCC, e-Standby, TCO 8.0, ICE-3

*Technické parametry se mohou změnit bez předchozího upozornění. **měření jasu obrazovky 200 nitů bez připojení zvuku/USB/čtečky karet.

BE27A

Typ panelu	TFT LCD
Velikost panelu	27" (16:9, 68,47 cm) široká obrazovka
Maximální rozlišení	2560 x 1440
Rozteč pixelů	0,2331 mm x 0,2331 mm
Jas (typ.)	350 cd/m2
Kontrastní poměr (typ.)	1000:1
Kontrastní poměr (max.)	100.000.000:1 (se zap ASCR)
Úhel sledování (H/V) CR > 10	178°/178°
Barvy zobrazení	16,7 M
Doba reakce	≤ 5 ms
SplendidPlus Video Enhancement	Ano
Výběr SplendidPlus	8 přednastavených režimů video
Autom. nastavení	Ano
Výběr teploty barev	4 teploty barev
Analogový vstup	Ne
Digitální vstup	DVI-D s HDCP, DisplayPort v1.2, HDMI, mini DisplayPort
Konektor pro sluchátka	Ano
Zvukový vstup	Ano
Reproduktor (vestavěný)	2 W x 2 Stereo, RMS
Port USB 3.2 Gen 1	1 x USB 3.2 Gen 1 Type-B,4 x USB 3.2 Gen 1 Type-A
Barvy	Černá
LED napájení	Bílá (zapnuto)/Oranžová (pohotovostní režim)
Naklonění	+35° ~ -5°
Natočení	+90° ~ -90°
Otočení	+90° ~ -90°
Nastavení výšky	150 mm
Zámek Kensington	Ano
Vstupní střídavé napětí	Sítové napětí: 100~240 V
Příkon	Zapnuto: < 75 W** (typ.), Pohotovostní režim:< 0,5 W (typ.), Vypnuto: 0 W (Vypnuto)
Teplota (provozní)	0°C ~ 40°C
Teplota (neprovozní)	-20°C ~ +60°C
Rozměry (Š × V × H) bez stojanu	615 x 372 x 51 mm
Rozměry (Š × V × H) se stojanem	615 x 532 x 226 mm (nejvyšší),615 x 382 x 226 mm (nejnižší),735 x 216 x 464 mm (obal)
Hmotnost (odh.)	7,7 kg (čistá); 5 kg (Bez podstavce); 10,8 kg (hrubá)
V několika jazycích	21 jazyků (angličtina, francouzština, němčina, italština, španělština, holandština, portugalština, ruština, čeština, chorvatština, polština, rumunština, mad’arština, turečtina, zjednodušená čínština, tradiční čínština, japonština, korejština, thajština, indonézština, perština)
Příslušenství	Napájecí kabel, kabel DVI (volitelný), kabel HDMI, kabel DisplayPort (volitelný), kabel DisplayPort (Mini-DP - DP), zvukový kabel, kabel USB, Průvodce pro rychlé uvedení do provozu, záruční list
Kompatibilita a normy	UL/cUL, FCC, ICES-3, CB, CE, ErP, WEEE, TUV-GS, TUV-Ergo, ISO 9241-307, UkrSEPRO, CU, CCC, CEL, BSMI, RCM, MEPS, VCCI, PSE, PC Recycle, J-MOSS, KC, KCC, e-Standby, Energy Star®, RoHs, Windows 7/8.1/10 WHQL, Flicker Free, Low Blue Light, NFPA99

*Technické parametry se mohou změnit bez předchozího upozornění.

**měření jasu obrazovky 200 nitů bez připojení zvuku/USB/čtečky karet.

BE209TL/BE209TLB

Paneltype TFT LCD
Panelstørrelse 19,45" (16:10, 49,4 cm) bred
Maks. opløsning 1440 x 900
Pixel pitch 0,2907 mm x 0,2915 mm
Lysstyrke (typ.) 250 cd/m	^2
Kontrastforhold (typ.) 1000:1
Kontrastforhold (maks.) 100.000.000:1 (med ASCR til)
Visningsvinkel (H/V) CR > 10 178°/178°
Skærmfarver 16,7 M
Responstid < 5 ms
SplendidPlus Video Enhancement	Ja
SplendidPlus-valg 7 forudindstillede tilstande for video
Automatisk justering Ja
Valg af farvetemperatur 4 farvetemperaturer
Analogt input D-sub
Digitalt input	DVI-D med HDCP
∅retelefonstik	Nej
Lyd-input	Ja
Højttaler (indbygget)	2 W x 2 stereo, RMS
USB 2.0-port	Upstream x 1, Downstream x 2 (kun BE209TLB)
Farver	Sort
Strøm-LED	Hvid (tænd)/Ravgul (standby)
Vipning	+33° ~ -5°
Rotering	+90° ~ -90°
Drejning	+90° ~ -90°
Højdejustering	130 mm
Kensington-lås	Ja
AC-indgangsspænding	AC: 100~240 V
Strømforbrug Tændt: < 15,74 W** (typ.), standby: < 0,5 W (typ.), slukket: 0 W (slukket)
Temperatur (drift)	0°C ~ 40°C
Temperatur (udenfor brug)	-20°C ~ +60°C
Dimensioner (B x D x H) med stander	459 x 477 x 211 mm (højeste), 459 x 347 x 211 mm (laveste), 621 x 173 x 382 mm (pakke)
Vægt (skønnet)	4,8 kg (netto); 6,4 kg (gros)
Flersproget	21 sprog (Engelsk, Fransk, Tysk, Italiensk, Spansk, Hollandsk, Portugisisk, Russisk, Tjekkisk, Kroatisk, Polsk, Rumænsk, Ungarsk, Tyrkisk, Forenklet kinesisk, Traditionelt Kinesisk, Japansk, Koreansk, Thai, Indonesisk, Persisk)
Tilbehør	Elledning, DVI-kabel, VGA-kabel, lyd-kabel, USB-kabel (kun BE209TLB), hurtig start-guide, garantikort
Overensstemmelse og standarder	UL/cUL, CB, CE, ErP, FCC, ISO9241-307, RCM, VCCI, RoHS, Windows 7 & 8 WHQL, Energy Star®, Flicker Free, Low blue Light, TUV-GS, TUV-Ergo, CU, PSE, WEEE, EMC DoC, UkrSEPRO, MEPS, NFPA99
