NÁVOD K OBSLUZE KGV39VLEA BOSCH
Poznámky k opravě - Kombinace chladničky s mrazničkou
i O tomto dokumentu 47
1.1 Duležité informace....47
1.1.1 Účel 47
1.2 Vysvětlení symbolů 47
1.2.1 Úroveň nebezpečí 47
1.2.2 Symboly nebezpečí 47
1.2.3 Struktura výstrah....48
1.2.4 Obecné symboly 48
Bezpečnost......49
2.1 Všeobecné bezpečnostní pokyny 49
2.1.1 Všechny domácí spotřebiče....49
Nástroje a pomůcky 50
Oprava....51
4.1 Výměna těsnění dvířek 51
4.1.1 Vyjmutí těsnění dvířek....51
4.1.2 Montáž těsnění dvířek 51
4.2 Výměna madla dvířek 54
4.2.1 Vyjmutí madla dvířek....54
4.2.2 Montáz madla dvířek 54
4.3 Výměna horního závěsu dvířek 55
4.3.1 Vyjmutí horního závěsu dvířek....55
4.3.2 Montáž horního závěsu 56
4.4 Výměna středního závěsu dvířek....57
4.4.1 Vyjmutí středního závěsu dvířek 57
4.4.2 Montáž středního závěsu dvířek....57
4.5 Výměna dolního závěsu dvířek.... 58
4.5.1 Vyjmutí spodního závěsu dvířek.... 58
4.5.2 Montáž spodního závěsu dvířek 58
4.6 Výměna odkládací plochy 59
4.6.1 Vyjmutí odkládaci plochy....59
4.6.2 Montáž odkládací plochy 59
4.7 Výměna držáku na láhve....60
4.7.1 Vyjmutí držáku na láhve 60
4.7.2 Montáž držáku na láhve 60
4.8 Výměna dveřní přihrádky....61
4.8.1 Vyjmutí dveřní přihrádky 61
4.8.2 Montáz dveřní přihrádky....61
4.9 Výměna nastavitelné dveřní přihrádky....62
4.9.1 Vyjmuti nastavitelné dveřní přihrádky....62
4.9.2 Montáz nastavitelné dveřní přihrádky....62
4.10 Výměna zásobníku na zmrazené potraviny.... 63
4.10.1 Vyjmuti zásobníku na zmrazené potraviny 63
4.10.2 Montáž zásobníku na zmrazené potraviny 63
4.11 Výměna zásobníku 64
4.11.1 Vyjmutí zásobníku 64
4.11.2 Montáž zásobníku 64
4.12 Výměna výsuvného zásobníku....65
4.12.1 Vyjmutí výsuvného zásobníku 65
4.12.2 Montáž výsuvného zásobníku 65
4.13 Výměna LED horního osvětlení 66
4.13.1 Vyjmutí LED osvětlení....66
4.13.2 Montáz horního LED osvětlení 67
i O tomto dokumentu
1.1.1 Účel
Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).
Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.
V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.
1.2 Vysvětlení symbolů
1.2.1 Úroveň nebezpečí
Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.
| Úroveň výstrahy Význam | |
| ⚠ NEBEZPEČÍ | Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění. |
| ⚠ VÝSTRAHA | Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění. |
| ⚠ POZOR | Nedodržení výstražného upozornění může způsobit lehká zranění. |
| POZOR! | Nedodržení výstražného upozornění může způsobit škody na majetku. |
Tabulka 1: Úroveň nebezpečí
1.2.2 Symboly nebezpečí
Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí.
V tomto dokumentu jsou použity následující symboly nebezpečí:
| Symbol nebezpečí Význam | |
 | | Obecné výstražné upozornění |
 | | Nebezpečí vycházející z elektrického na-pětí |
 | | Nebezpečí výbuchu |
 | | Nebezpečí pořezání |
 | | Nebezpečí rozdrcení |
i O tomto dokumentu
| Symbol nebezpečí Význam | |
 | | Nebezpečí spojené s horkými povrchy |
 | | Nebezpečí vycházející ze silného elektromagnetického pole |
 | | Nebezpečí z neionizujícího záření |
Tabulka 2: Symboly nebezpeči
1.2.3 Struktura výstrah
Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.
Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.
1.2.4 Obecné symboly
V tomto dokumentu jsou použity následující obecné symboly:
| Obecný symbol Význam | |
| Uvedení požadovaných nástrojů |
| Uvedení požadovaných podmínek |
| Uvedení podmínky (když, pak atd.) |
| Uvedení výsledku |
| Start Uvedení klávesy nebo tlačitka | |
| [00123456] Uvedení čísla materiálu | |
| Status Uvedení zobrazeného textu / okna (na ukazateli spotřebiče) |
Tabulka 3: Obecné symboly
Bezpečnost
2.1 Všeobecné bezpečnostní pokyny
2.1.1 Všechny domácí spotřebiče
Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!
- Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
- Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
- Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.
Nebezpečí poranění o ostré hrany!
■ Používejte ochranné rukavice.
Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi
■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.
Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.
Nástroje a pomůcky
| Označení Detaily Snímky | |
| Ochranná tkanina[00342013] | 60 cm x 50 cm |  | |
| Plochý šroubovák Čepel 2,4 mm x 0,4 mm x60 mm, v sadě [00341820] |  |
| Speciální nástroj[00342180] | | |
| Přísavka[00342224] | ∅50 mm | |
| Torx Bit TX20[00340865] | 6,3 mm (1/4") |  |
| Plochý šroubovák Čepel 10 mm x 1,6 mm x200 mm |  |
Oprava
4.1 Výměna těsnění dvířek
Požadavek:
Dviřka jsou otevřená.
4.1.1 Výjmutí těsnění dvířek
- Uvolněte těsnění dvířek z drážky v pravém a levém rohu.
- Vytáhněte těsnění z drážky.
Těsnění dvířek je vyjmuté.
4.1.2 Montáž těsnění dvířek
| Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění.Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny. |
| Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžetedovření dvířek následně upravit. |
| Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu-chu). Nejsou vadou výrobku. |
Oprava
- Zkontrolujte, zda není poškozena drážka těsnění.
- if Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.
3.
Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.
Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.
- Zatlačte horní a dolní rohy těsnění do drážky.
- Postupně zatlačte do drážky celé těsnění.
Těsnění dvířek je namontované.
Oprava
4.2 Výměna madla dvířek
Speciální nástroje:
Torx Bit TX20 6,3 mm (1/4") [00340865]
Plochý šroubovák Čepel 10 mm x 1,6 mm x 200 mm
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Dvlířka jsou otevřená.
4.2.1 Vyjmutí madla dvířek
- Odstraňte dvě krytky šroubů (1).
- Vyšroubujte dva šrouby (2).
- Vyjměte madlo dvířek (3).
Madlo dvířek je vyjmuté.
Madlo druhých dvířek může být vyjmuto stejným způsobem.
4.2.2 Montáž madla dvířek
▶ Montáž provedte v opačném sledu.
Oprava
4.3 Výměna horního závěsu dvířek
Speciální nástroje:
Torx Bit TX20 6,3 mm (1/4") [00340865]
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.
4.3.1 Vyzjmuti horního závěsu dvířek

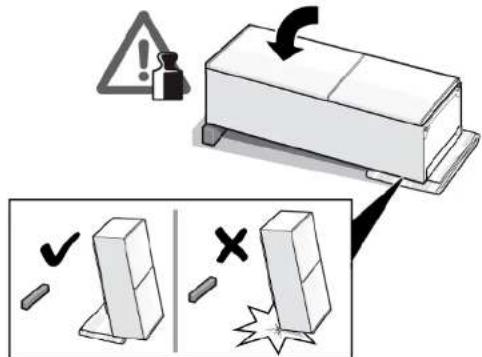

- Položte spotřebič na zadní stranu.
-
- Na obou stranách stiskněte kryt horního závěsu (1).
-
Vysuňte kryt horního závěsu (2).
- Otočte kryt závěsu (3).
- Odstraňte kryt horního závěsu (4).
- Vyšroubujte dva šrouby (5).
- Vyjměte horní závěs (6)
Horní závěs je vyjmutý.
4.3.2 Montáž horního závěsu
▶ Montáž provedte v opačném sledu.
Oprava
4.4 Výměna středního závěsu dvířek
Speciální nástroje:
Torx Bit TX20 6,3 mm (1/4") [00340865]
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.
√ Horní závěs dvířek je vyjmutý.
4.4.1 Vyjmuti středního závěsu dvířek
- Vyjměte dvířka chladici přihrádky (1).
- Vyšroubujte dva šrouby (2).
- Vyjměte střední závěs (3).
Střední závěs je vyjmutý.
4.4.2 Montáž středního závěsu dvířek
▶ Montáž provedte v opačném sledu.
Oprava
4.5 Výměna dolního závěsu dvířek
Speciální nástroje:
Torx Bit TX20 6,3 mm (1/4") [00340865]
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.
√ Horní závěs je vyjmutý.
Střední závěs je vyjmutý.
4.5.1 Vyjmutí spodního závěsu dvířek
- Vyjměte dvířka mrazící přihrádky (1).
- Vyšroubujte šrouby (2).
- Vytočte spodní závěs (3).
- Vyjměte spodní závěs (4).
Spodní závěs dvířek je vyjmutý.
4.5.2 Montáž spodního závěsu dvířek
▶ Montáž provedte v opačném sledu.
Oprava
4.6 Výměna odkládací plochy
Požadavek:
Dviřka jsou otevřená.
4.6.1 Vyjmutí odkládací plochy
▶ Vytáhněte odkládací plochu.
Odkládací plocha je vyjmutá.
4.6.2 Montáž odkládací plochy
▶ Montáž provedte v opačném sledu.
Oprava
4.7 Výměna držáku na láhve
Požadavek:
Dviřka jsou otevřená.
4.7.1 Vjymuti držáku na láhve
▶ Vytáhněte držák na láhve.
Držák na láhve je vyjmutý.
4.7.2 Montáž držáku na láhve
▶ Montáž provedte v opačném sledu.
Oprava
4.8 Výměna dveřní přihrádky
Požadavek:
Dviřka jsou otevřená.
4.8.1 Výjmutí dveřní přihrádky
Zvedněte dveřní přihrádku nahoru.
Dveřní přihrádka je vyjmutá.
4.8.2 Montáž dveřní přihrádky
▶ Montáž provedte v opačném sledu.
Oprava
4.9 Výměna nastavitelné dveřní přihrádky
Požadavek:
Dviřka jsou otevřená.
4.9.1 Výjmutí nastavitelné dveřní přihrádky
Posuňte výškově stavitelnou dveřní přihrádku nahoru, aby se uvolnila z držáku.
Nastavitelná dveřní přihrádka je vyjmutá.
4.9.2 Montáž nastavitelné dveřní přihrádky
▶ Montáž provedte v opačném sledu.
Oprava
4.10 Výměna zásobníku na zmrazené potraviny
Požadavek:
Dviřka jsou otevřená.
4.10.1 Výjmutí zásobníku na zmrazené potraviny
- Úplně vytáhněte zásobník na zmrazené potraviny (1).
- Vyjměte zásobník na potraviny (2).
Zásobník na zmrazené potraviny je vyjmutý.
4.10.2 Montáž zásobníku na zmrazené potraviny
▶ Montáž provedte v opačném sledu.
Oprava
4.11 Výměna zásobníku
Požadavek:
Dviřka jsou otevřená.
4.11.1 Vyjmutí zásobníku
- Vytáhněte spodní zásobník chladničky (1).
- Vytáhněte horní zásobník chladničky (2).
Zásobníky jsou vyjmuté.
4.11.2 Montáž zásobníku
▶ Montáž provedte v opačném sledu.
Oprava
4.12 Výměna výsuvného zásobníku
Požadavek:
Dviřka jsou otevřená.
4.12.1 Výjmutí výsuvného zásobníku
- Úplně vytáhněte výsuvný zásobník (1).
- Vyjměte výsuvný zásobník (2).
Výsuvný zásobník je vyjmutý.
4.12.2 Montáž výsuvného zásobníku
▶ Montáž provedte v opačném sledu.
Oprava
4.13 Výměna LED horního osvětlení
Speciální nástroje:
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]
Váš spotřebič je vybaven bezúdržbovým LED osvětlením.
Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Dviřka jsou otevřená.
√ Horní vnitřní kování je vyjmuto.
4.13.1 Výjmutí LED osvětlení
- Posuňte LED osvětlení k levé straně.
Elektrické připojení LED osvětlení je odpojené.
- Uvolněte háky LED osvětlení.
- Odstraňte LED osvětlení jeho posunutím dopředu.
LED osvětlení je vyjmuté.
4.13.2 Montáž horního LED osvětlení
▶ Montáž provedte v opačném sledu.
Poznámky k opravám - Kombinácia chladničky a mrazničky
i O tomto dokumente.... 421
1.2.4 Všeobecné symboly 422
Bezpečnost'......423
2.1 Všeobecné bezpečnostné pokyny 423
2.1.1 Všetky domáce spotrebiče....423
4.3.2 Montáž horného závesu dvierok.... 430
4.10 Výmena nádoby na zmrazené potraviny.... 437
4.10.1 Odobratie nádoby na zmrazené potraviny 437
4.10.2 Montáž nádoby na zmrazené potraviny.... 437
4.11.2 Montáž nádoby 438
4.13.2 Montáz horného LED svetla 441
i O tomto dokumente
1.2.1 Úrovne nebezpečenstva
Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.
1.2.4 Všeobecné symboly
2021-03-10_9001631453 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 422 z 529
| Všeob. symbol Význam | |
| Označenie prepojenia na videonávod |
| Označenie požadovaných nástrojov |
| Označenie požadovaných podmienok |
| Označenie podmienky (ak..., potom...) |
| Označenie výsledku |
| Spustenie Označenie klávesu alebo tlačidla |
| [00123456] Označenie čísla materiálu | |
| Stav Označenie zobrazeného textu/okna (na displeji spotrebiča) |
Tabuľka 3: Všeobecné symboly
Bezpečnost'
2.1 Všeobecné bezpečnostné pokyny
2.1.1 Všetky domáce spotrebiče
Dverová úchytka je odobratá.
▶ Pri montáži postupujte v opačnom poradí krokov demontáže.
2021-03-10_9001631453 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 428 z 529
Oprava
Horný záves je odobratý.
- Pri montáži postupujte v opačnom poradl krokov demontáže.
Oprava
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
4.8.2 Montáž poličky do dvierok
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
4.10 Výmena nádoby na zmrazené potraviny
Požiadavka:
Nádoba na zmrazené potraviny je odobratá.
4.10.2 Montáž nádoby na zmrazené potraviny
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
4.11 Výmena nádoby
Požiadavka:
4.11.2 Montáž nádoby
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
Výsuvná nádoba je odobratá.
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
Vo výbave vášho spotrebiča je bezúdržbové LED svetlo.
Elektrické diely má opravovat kvalifikovný elektrikár.
Elektrické pripojenie LED svetla je odpojené.
- Uvolnite háčiky LED svetla.
- Presuňte LED svetlo posunutím dopredu.
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Zlomi kosti/zmečkanine
▶ Aparate zaščitite pred zdrsavanjem.
PREVIDNO
