NÁVOD K OBSLUZE LA8983SS Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

TECHNICKÉ PARAMETRY....3

DÜLEŽITÁ UPOZORNĚNÍ .....4

POPIS VÝROBKU 6

POPIS OVLÁDACÍHO PANELU....6

NÁVOD K OBSLUZE 7

ČIŠTĚNÍ A ÚDRŽBA....9

SERVIS....9

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ 10

TECHNICKÉ PARAMETRY
Energetická třída A+
Roční spotřeba energie 362 kWh
Denní spotřeba energie 0,99 kWh
Celkový objem 517 litrů
Užitný objem (chladnička/mraznička) 377 litrů / 70 + 70 litrů
Mrazicí kapacita 15 kg / 24 hod.
Akumulační doba mrazničky 15 hod.
Klimatická třída SN / N / ST/ T
Hlučnost 42 dB (A)
Výška 1935 mm
Šířka 833 mm
Hloubka 745 mm
Příkon 262 W
Napětí	220–240 V ~ 50 Hz
Hmotnost	115 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání volně stojící kombinované chladničky s mrazničkou

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Bud'te opatrní, abyste se neporanili!
• Pokud je spotřebič poškozen, nepoužívejte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo ho řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku spotřebiče.
• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:
• kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích;
• spotřebiče používané v zemědělství;
• spotřebiče používané hosty v hotelích, motelech a v podobných ubytováních;

• spotřebiče používané v podnicích zajištujících nocleh se snídání.

• Nepoužívejte spotřebič, jste-li bosí.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Nesedejte a nestoupejte na otevřená dvířka spotřebiče.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
  • Děti si nesmí se spotřebičem hrát.

- Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

- Nedovolte, aby byl spotřebič používán jako hračka.

- Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.

- Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

- Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

- Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

- Nezapínejte poškozený spotřebič.

- Nepoužívejte spotřebič, pokud jsou dveře nebo těsnění dveří poškozené. Nechte je opravit v autorizovaném servisu.

- Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

- Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.

- Před zapnutím nechte spotřebič alespoň 4 hodiny stát, aby se po přepravě usadily chladicí plyny v kompresoru.

- Spotřebič používejte v místnosti, kde by se měla teplota pohybovat v rozmezí mezi +10 °C až +32 °C.

- Neumístujte spotřebič do blízkosti tepelných zdrojů, může se tím zvýšit jeho spotřeba a zkrátit životnost.

- Ujistěte se, že kolem spotřebiče je dostatečný prostor pro volnou cirkulaci vzduchu.

- Na horní plochu spotřebiče neodkládejte žádné předměty, mohlo by dojít k jeho poškození.

- Do spotřebiče neumístujte žádná elektrická zařízení, jako jsou např. mixéry atd.

- Ve spotřebiči neskladujte výbušné látky, jakou jsou např. aerosolové plechovky s hořlavou látkou apod.

- Před použitím je zapotřebí vnitřní prostor spotřebiče otrít roztokem z jedlé sody rozpuštěné ve vlažné vodě. Po očištění všechny části důkladně osušte.

- Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

- UPOZORNĚNÍ! Nepoužívejte mechanické zařízení nebo jiné prostředky k urychlení procesu odmrazování kromě těch, které jsou doporučené výrobcem.

- Umístěte spotřebič na rovné místo v dobře odvětrávané místnosti.

- Vyhněte se umístění spotřebiče na místo přímého slunce.

- Zadní i boční stěny spotřebiče by od stěny měly být vzdálené nejméně 10 cm. Spotřebič by měl mít v horní části volný prostor zhruba o velikosti 30 cm z důvodu odvětrávání.

POZOR!

Spotřebič otevírejte jen krátkodobě k vložení nebo vyjmutí potravin, aby nedošlo ke zranění, např. klopýtnutí. Děti by se mohly do spotřebiče zavřit (nebezpečí udušení) nebo být vystaveny jinému nebezpečí.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

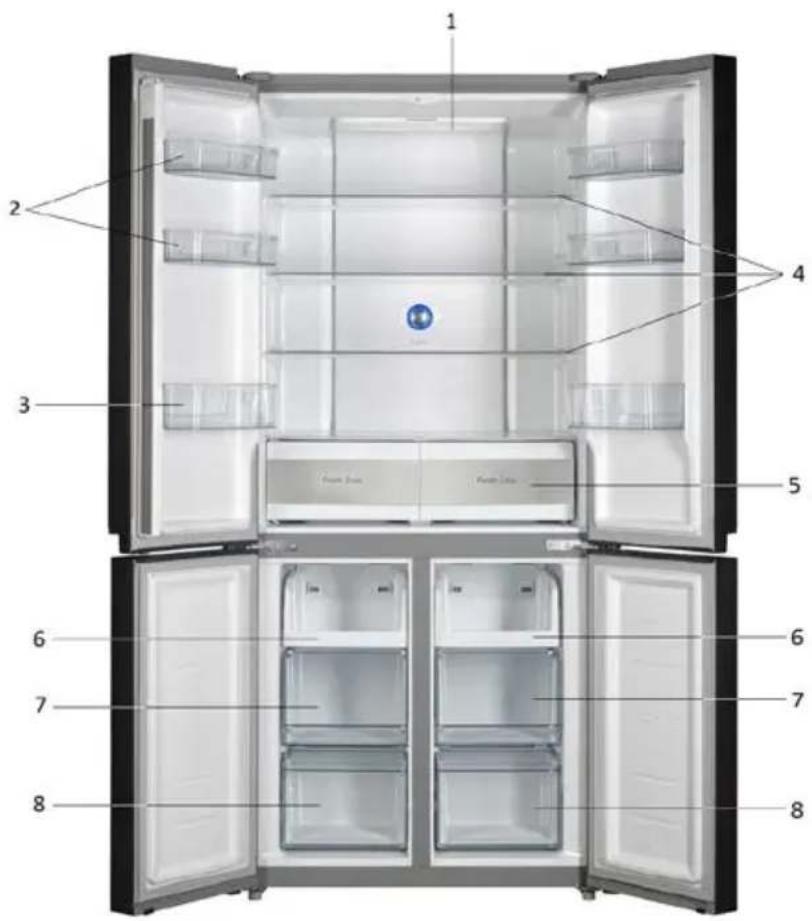

POPIS VÝROBKU

1 Osvětlení chladničky
2 Přihrádky na máslo a sýry
3 Přihrádky na láhve
4 Skleněné police chladničky
5 Zásuvky na ovoce a zeleninu
6 Zásuvka mrazničky horní
7 Zásuvka mrazničky prostřední
8 Zásuvka mrazničky dolní

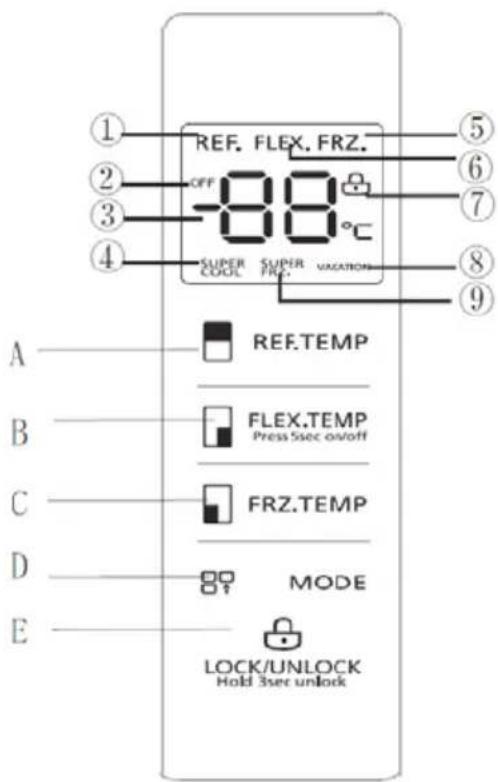

Zobrazení ikon na displeji

1 Ikona chlazení
2 Ikona vypnutí
3 Displej – zobrazení teploty
4 Ikona funkce super chlazení
5 Ikona mrazení
6 Ikona nastavení teploty ve variabilní zóně
7 Ikona zamknutí/odemknutí ovládacího panelu
8 Ikona funkce dovolené
9 Ikona funkce super mrazení

Ovládací tlačítka na ovládacím panelu

A Senzorové tlačítko pro nastavení teploty v chladničce
B Senzorové tlačítko pro nastavení teploty ve variabilní zóně
C Senzorové tlačítko pro nastavení teploty v mrazničce
D Senzorové tlačítko volby přídavných funkcí
E Senzorové tlačítko zamknutí/odemknutí ovládacího panelu

REF. FLEX. FRZ. OFF 00°C SUPER COOL SUPER VACATION A B C D E REF.TEMP FLEX.TEMP Press 5sec on/off FRZ.TEMP MODE LOCK/UNLOCK Hold 3sec unlock

Displej

Po zapojení spotřebiče do zásuvky se celý displej na 3 sekundy rozsvítí. Po této době se ozve zvukový signál a následně bude displej zobrazen v normálním (provozním) režimu. V běžném provozním režimu je na displeji zobrazena aktuální nastavená teplota v jednotlivých zónách. Po prvním spuštění jsou z továrny přednastaveny teploty v jednotlivých zónách chladničky na 5 °C / -18 °C / -18 °C.

V případě, že dojde k nějaké chybě, bude kód chyby zobrazen na displeji. Pokud se do 30 sekund neotevřou dveře nebo nedojde k žádné jiné aktivitě, ovládací panel se uzamkne. Po dalších 30 sekundách neaktivity displej zhasne. Displej se znovu rozsvítí po stisknutí jakéhokoliv tlačítka na ovládacím panelu, nebo po otevření dveří.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít i uvnitř vlhkým hadříkem. Všechny odnímatelné části umyjte v teplé vodě s přídavkem saponátu.

Po instalaci chladničky ji nechte alespoň 4 hodiny stát bez připojení k síťovému napájení. Umožníte tak, aby se usadily chladící plyny, které se mohly při přepravě rozvířit. Poté chladničku zapojte do zásuvky elektrického napětí a ponechte ji v chodu po dobu 2-3 hodin, aby došlo ke stabilizaci běžné provozní teploty. Následně do ní vložte čerstvé nebo mražené potraviny.

Poznámka: Pokud došlo k přerušení během prvního spuštění (záběhu), vyčkejte před opětovným zapnutím nebo připojením k síťovému napájení alespoň 5 minut.

Nastavení teploty v chladničce

• Stiskněte senzor „E“ po dobu 3 sekund pro odemknutí ovládaní.
• Stiskem senzoru „A“ nastavujete po 1 °C teplotu v chladničce.
• Teplota v chladničce je nastavitelná od 2 °C do 8 °C.

Nastavení teploty v mrazničce

• Stiskněte senzor „E“ po dobu 3 sekund pro odemknutí ovládaní.
• Stiskem senzoru „C“ nastavujete po 1 °C teplotu v mrazničce.
• Teplota v mrazničce je nastavitelná od -16 °C do -24 °C.

Nastavení teploty ve variabilní zóně

• Stiskněte senzor „E“ po dobu 3 sekund pro odemknutí ovládaní.
• Stiskem senzoru „B“ nastavujete po 1 °C teplotu ve variabilní zóně.
• Teplota ve variabilní zóně je nastavitelná od 7 °C do -18 °C.
  • Pro úplné vypnutí variabilní zóny podržte senzor „B” po dobu 5 sekund.

Zamknutí/odemknutí ovládacího panelu

• Stiskněte senzor „E“ po dobu 3 sekund pro odemknutí ovládaní.
• Ovládací panel se uzamyká automaticky po krátké době nečinnosti, aby nedošlo k nechtěnému prénastavení.
• Ovládací panel můžete uzamknout i ručně, stisknutím senzoru „E“ po dobu 3 sekund.

Alarm nedovřených dveří

• Chladnička je vybavena zvukovým signálem, který zazní při každém otevření chladničky.
• Pokud nejsou dveře chladničky uzavřeny do 2 minut od otevření, ozve se zvukový signál, který se opakuje každou minutu, dokud nedojde k úplnému zavření dveří.

Přídavné funkce

• Stiskněte senzor „E“ po dobu 3 sekund pro odemknutí ovládaní.
• Stiskem senzoru „D“ nastavujete Jednotlivé přídavné funkce Super cool, Super freeze, Vacation.

Funkce super cool

• Funkce super cool nastaví automaticky chladničku na hodnotu 2 °C.
• Po vypnutí nastavené funkce se spotřebič vrátí do hodnot, které byly nastaveny před zapnutím této funkce.

Funkce super freeze

• Funkce super freeze nastaví automaticky mrazničku na hodnotu -24 °C.
• Funkce super freeze je automaticky nastavena na 48 hodin.
• Tuto dobu jde změnit na 6 hodin přidržením senzoru „C” po dobu 5 sekund.
• Na displeji se objeví 48 a následným stiskem senzoru „C“ se na displeji objeví 6.
• Po uplynutí nastavené doby se spotřebič vrátí do hodnot, které byly nastaveny před zapnutím přídavných funkcí.

Funkce vacation

- Funkce vacation nastaví automaticky mrazničku na hodnotu -16 °C a chladničku vypne.

Tipy k používaní

• Pokaždé, když otevřete dveře spotřebiče, dostane se dovnitř teplý vzduch. To způsobuje uvnitř spotřebiče tlak. Proto může trvat několik sekund, než se tlak vyrovná a dveře půjdou otevřít.
• Nedoporučujeme vkládat teplé pokrmy nebo tekutiny, které se odpařují. Zvyšuje se tak vlhkost uvnitř chladničky.
• Potraviny v chladničce je vhodné zabalit nebo přikryt. K balení doporučujeme používat sáčky či fólie, alobal nebo potravinářský papír. Tekutiny je nutno skladovat v uzavřených nádobách nebo lahvích.

BĚŽNÉ PROVOZNÍ ZVUKY

Zvuk praskání ledu

Může být způsoben rozpínáním a smršťováním uvnitř chladničky a mrazničky.

Krátké zapraskání

Lze jej slyšet, když termostat zapíná a vypíná kompresor.

Hluk kompresoru

Chod kompresoru se projevuje provozním hlukem. Po instalaci může být kompresor na krátkou dobu o něco hlučnější.

Zvuk bublání a proudění

Tento zvuk vzniká při průtoku chladicího média potrubím v chladničce a mrazničce.

Zvuk tekoucí vody

Je způsoben přitékáním vody do odpařovacího žlábku během procesu odmrazování a bude slyšet po celou dobu odmrazování.

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče. Doporučujeme použít samostatný zásuvkový obvod s jističem 16 A.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí z přehřátí.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sítě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
• Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměrně ohýbán.

ČIŠTĚNÍ A ÚDRŽBA

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Prach a nečistoty na stěně za spotřebičem i na zemi pod ním by měly být pravidelně čištěny z důvodu bezproblémového provozu a úspory energie.
• Vnitřek lednice by mel být čištěn v závislosti na četnosti používání, abyste předešli nepříjemnému zápachu.
• K čistění doporučujeme používat neagresivní přípravky, nejlépe čistou vlažnou vodu společně s měkkou houbičkou nebo papírovou utěrkou.
• Po čistění nechte dvířka vypnutého spotřebiče otevřená pro přirozené vysušení.
• K čistění nedoporučujeme používat čisticí prostředky, jako jsou alkohol, aceton, olej, zubní pasta a jiné abrazivní prostředky.
• K čistění nedoporučujeme používat hrubé kartáče, tvrdé utěrky ani ocelové kartáče.
• K čistění nedoporučujeme používat vařící vodu, která by mohla poškodit části spotřebiče.
• Při čistění nedoporučujeme spotřebič omývat proudem vody, která by mohla narušit izolaci nebo zkrat některých elektronických součástek spotřebiče.

SERVIS

POZOR!

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

Chybová hlášení:

E1 – Chyba senzoru chladničky
E2 – Chyba senzoru mrazničky
E3 – Chyba senzoru variabilní zóny
E4 – Chyba odmrazovacího senzoru chladničky
E5 – Chyba odmrazovacího senzoru mrazničky
E6 – Chyba komunikace jednotlivých komponent
E7 - Chyba snímače okolní teploty
E8 – Chyba odmrazovacího senzoru variabilní zóny
EH – Chyba snímače vlhkosti

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

- kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách;

1 Osvetlenie chladničky
2 Priehradky na maslo a syry
3 Priehradky na flaše
4 Sklenené police chladničky
5 Zásuvky na ovocie a zeleninu
6 Zásuvka mrazničky horná
7 Zásuvka mrazničky prostredná
8 Zásuvka mrazničky dolná

Ovládacie tlačidlá na ovládacom paneli

Než uvediete nový spotrebič do činnosti, mali by ste ho z hygienických dôvodov aj zvnútra pretrič vlhkou handričkou. Všetky odnímatelné časti umyte v teplej vode so saponátom.

Po inštalácii chladničky ju nechajte aspoň 4 hodiny stát bez pripojenia k sietovému napätiu. Umožníte tak, aby sa usadili chladiace plyny, ktoré sa počas prepravy mohli rozvířit. Potom chladničku zapojte do zásuvky elektrického napätia a nechajte ju v činnosti 2 až 3 hodiny, aby sa stabilizovala bežná prevádzková teplota. Potom do nej vložte čerstvé alebo mrazené potraviny.

Alarm nezavretých dverí

Tento zvuk vzniká pri prietoku chladiaceho média potrubím v chladničke a mrazničke.

Zvuk tečúcej vody

CZ Seznam servisních míst
SK Zoznam servisných stredisiek
PL Wykaz punktów servisovych

Česká republika

Název Ulice PSČ Město Telefon/fax E-mail
Jindřich Valenta CONCEPT	Vysokomýtská 1800 565 01 Chocen	465 471 400465 473 304	[e-mail]

Slovenská republika

Názov Ulica PSČ Mesto Telefón/fax E-mail
ABC-SERVISJozef Abel	Štefánikova 50 949 03 Nitra	037/6526063037/7413098	[e-mail]
D-J SERVIS	Šebastovska 17 080 06 Prešov 051/7767666051/7767666	[e-mail]
ELEKTRAD. Valach	Kožušnícka 34 911 05 Trenčín	032/6523806	[e-mail]
HOSPOLelektro spol.s r.o	Rustaveliho 7	831 06 Bratislava	02/4488983202/44873078	[e-mail]
M-SERVISMareš Jaroslav	Komenského 38	010 01 Žilina	041/5640627041/5640627	[e-mail]
T.V.A. servis s.r.o.	Južná trieda 48/D	040 01 Košice	055/6338501055/6233537	[e-mail]
VILLAMARKET s.r.o.	Odborárov 49	052 01 SpišskáNová Ves	053/4421857053/4426030	[e-mail]
ZMJ elektroservis	Hatalova 341	029 01 Námestovo	0905/247408043/5522056	[e-mail]
ELSPO	Spojová 19	974 01 BanskáBystrica	048/4135535048/4135521	[e-mail]

Polska
