NÁVOD K OBSLUZE KS-3005 Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Technické parametry
Napětí 230 V ~ 50 Hz
Příkon 2000 W
Hladina akustického výkonu <	55 dB(A)

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ:

- Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku výrobku. Nezapojujte sp rozbočovacích zásuvek a prodlužovacích přívodů.

- Nepoužívejte tento spotřebič s programem, časovým spínačem nebo jakoukoli jinou součástí, která spíná spotřebič automaticky, protože, pokud je spotřebič zakryt nebo nesprávně umístěn, může dojít ke vzniku požáru.

- Spotřebič umístěte pouze na stabilní a tepelně odolný povrch stranou od jiných zdrojů tepla.

• Nenechávejte spotřebič bez dozoru, pokud je zapnutý, popřípadě zapojený do zásuvky elektrického napětí.

- Při připojování do zásuvky a odpojování spotřebiče ze zásuvky elektrické sítě musí být volič funkcí v pozici 0 (vypnuto).

- Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

- Spotřebič nesmí být umístěn přímo pod elektrickou zásuvkou.

- Spotřebič musí být umístěn tak, aby jeho zástrčka byla vždy přístupná.

- Dodržujte bezpečnou vzdálenost spotřebiče minimálně 100 cm od hořlavých materiálů jako je nábytek, záclony, závěsy, přikrývky, papír, oblečení apod.

- Mřížky vstupu a výstupu vzduchu ponechávejte volné (minimálně 100 cm před a 50 cm za spotřebičem). Pozor! Výstupní mřížka dosahuje při provozu teploty vyšší než 80 °C. Nedotýkejte se jí, hrozí nebezpečí popálení.

- Nepřenášejte zapnutý spotřebič nebo pokud je horký.

- Nedotýkejte se horkého povrchu. Používejte držadla a tlačítka.

- Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.

- Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečno způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem z s obsluhou seznámené osoby.

• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

• Nedovolte, aby byl spotřebič používán jako hračka.

- Nezakrývejte spotřebič, hrozí nebezpečí přehřátí. Nepoužívejte ho k sušení prádla.

• Na spotřebič nic nezavěšujte ani před něj nic nestavte.

- Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

- Spotřebič musí být používán pouze ve vzprímené poloze.

- Nepoužívejte spotřebič v blízkosti sprchy, vany, umyvadla nebo bazénu.

- Nepoužívejte spotřebič v prostředí s výskytem výbušných plynů a vznětlivých látek (rozpouštědla, laky, lepidla atd.).

• Pred čištěním a po použití spotřebič vypněte, vypojte ze zásuvky elektrického napětí a nechte vychladnout.
• Udržujte spotřebič v čistotě, nedovolte, aby cizí tělesa pronikla do otvorů mřížek. Mohla by způsobit zkrat, poškodit spotřebič nebo způsobit požár.
  • K čištění spotřebiče nepoužívejte hrubé a chemicky agresivní látky.
• Nepoužívejte spotřebič s poškozeným přívodním kabelem či zástrčkou, nechte závadu neprodleně autorizovaným servisním střediskem.
• Nepoužívejte spotřebič pokud nepracuje správně, byl-li upuštěn, poškozen nebo namočen do kapaliny. Dejte ho přezkoušet a opravit autorizovaným servisním střediskem.
• Spotřebič nepoužívejte ve venkovním prostředí.
• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.
  • Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
  • Pro připevnění spotřebiče na stěnu použiite výhradně originální sadu, která je součástí balení spotřebiče.
• Spotřebič nesmí být používán v dopravních prostředcích.
• Neopravujte spotřebič sami. Obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

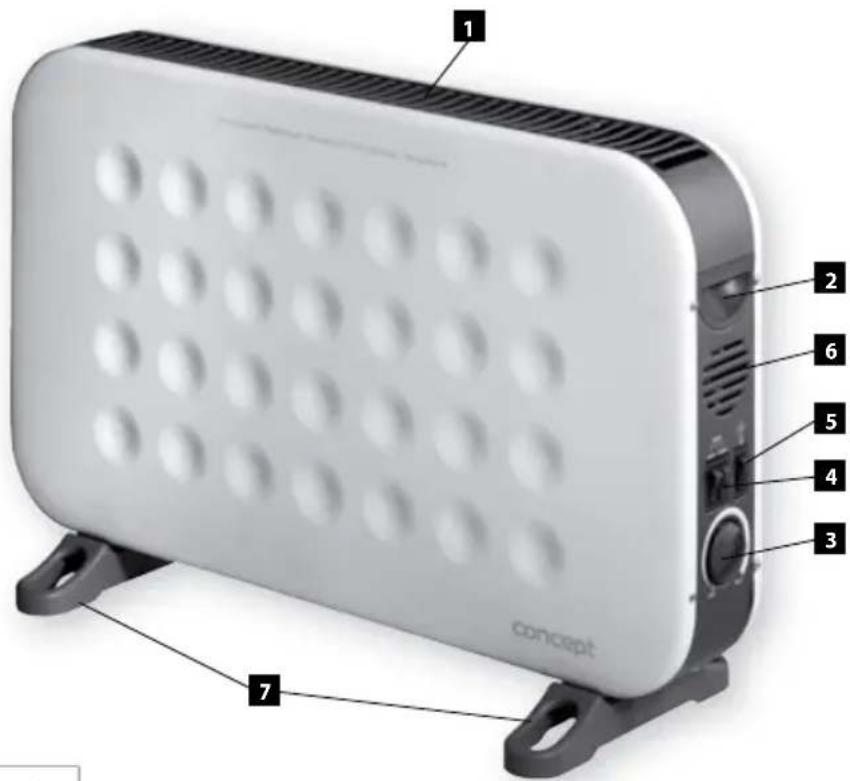

POPIS VÝROBKU

1. Mřížka výstupu vzduchu
2. Držadlo pro prénášení
3. Ovladač termostatu
4. Přepínač výkonu
5. Vypínač ventilátoru
6. Mřížka vstupu vzduchu
7. Nožky (podle typu montáže)

Příslušenství

A Sada pro montáž na stěnu

Spotřebič nesmí být provozován bez řádně namontovaných nožek nebo bez řádného připevnění na stěnu.

a) Použití jako samostatně stojící spotřebič

Před prvním použitím je třeba připevnit na spodek spotřebiče nožky, které zvyšují jeho stabilitu a umožňují proudit vzduchu ke vstupní mřížce spotřebiče.

1. Položte spotřebič na stabilní plochu (např. stůl).
2. Nasadte nožky na tělo spotřebiče.

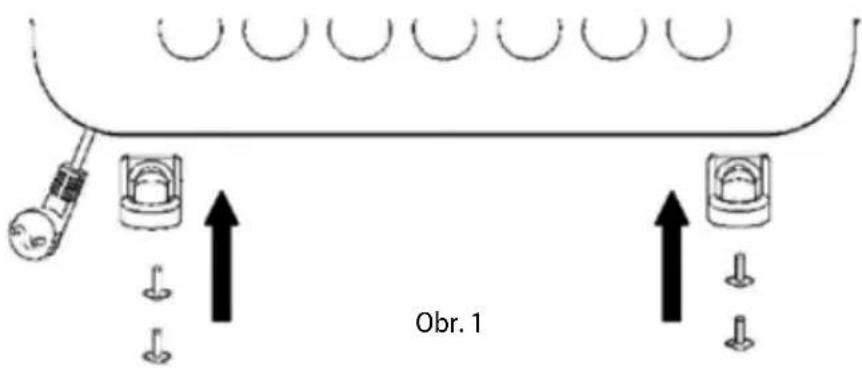

3. Pomocí šroubů pevně dotáhněte nožky k tělu spotřebiče (Obr. 1).

Obr. 1

b) Použití jako spotřebič pripevněný na stěnu

Před prvním použitím je třeba spotřebič rádně připevnit na stěnu, aby byl zajištěn dostatečný přístup vzduchu ke vstupní mřížce spotřebiče.

POZOR!

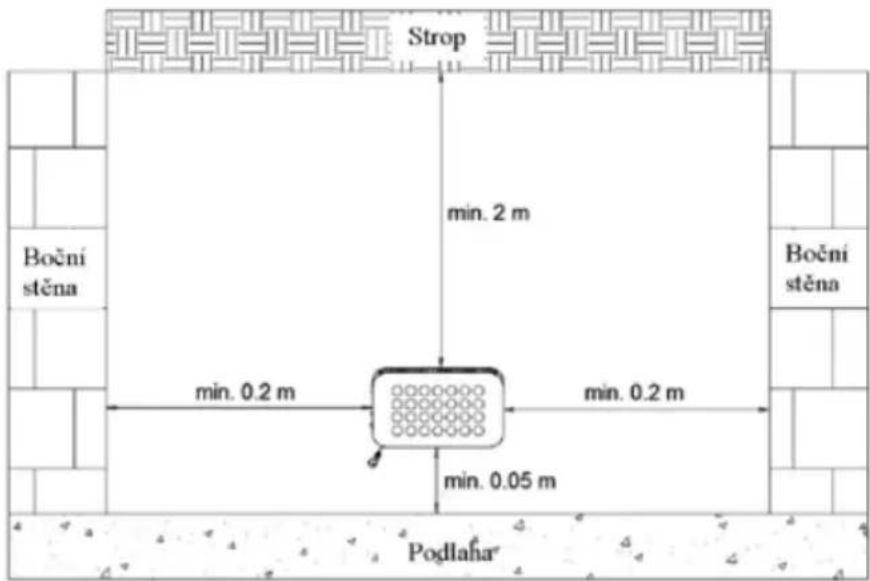

Spotřebič lze připevnit na stěnu pouze z nehořlavého materiálu. Nad spotřebičem nesmí být umístěny žádné předměty z hořlavého materiálu! Boční a přední vzdálenost od okolních hořlavých materiálů musí být nejméně 1 m. Bližší informace a minimální bezpečné vzdálenosti jsou znázorněny na Obr. 2.

Strop min. 2 m Boční stěna min. 0.2 m min. 0.2 m min. 0.05 m Podlaňa Boční stěna

Obr. 2

Postup montáže:

1. Podle Obr. 3 si na stěnu si vyznačte dvě vodorovné rysky vzdálené od sebe 330 mm.

2. Na horní rysce si vyznačte a vyvrtejte do stěny dva otvory odpovídající průměru přiložených Vzdálenost středů otvorů od sebe je 410 mm.

3. Na dolní rysce si vyznačte dva otvory se středy vzdálenými od sebe 435 mm tak, aby byly symetricky pod horními otvory. Vyvrtejte tyto spodní otvory vrtákem s odpovídajícím průměrem podle přiložených hmoždinek.

1. Do všech čtyřech otvorů vložte přiložené hmoždinky.

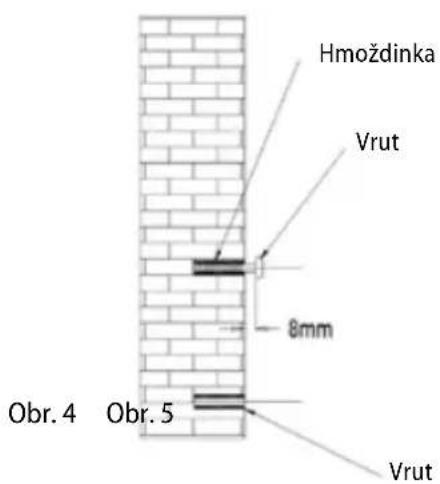

2. Do horních otvorů zašroubujte dodané vruty. Nechte jejich hlavu cca 8 mm vyčnívat (Obr. 4).

3. Nasadte na hlavy vrutů závěsné háčky a pevně vruty utáhněte (Obr. 5).

Hmoždinka Vrut 8mm Obr. 4 Obr. 5 Vrut

Závěsný háček

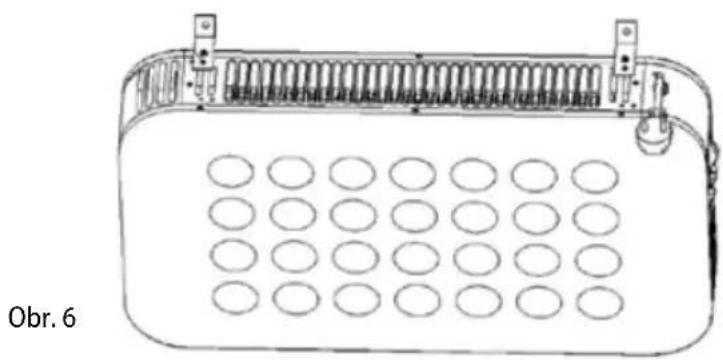

1. Na spodní stranu spotřebiče připevněte pomocí šroubů distanční opěrky (Obr. 6). Dbejte na to, aby distanční opěrky byly na stejné straně jako výřezy k zavěšení spotřebiče.

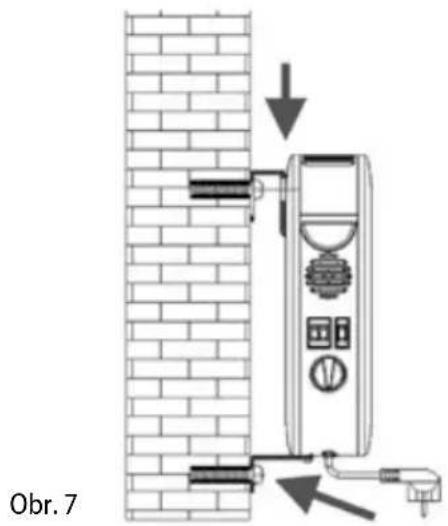

1. Spotřebič zavěste na závěsné háky na stěně a spodní distanční opěrky připevněte pomocí vrutů do dolních vyvrtaných otvorů ve stěně (Obr. 7).

Obr. 7

1. Zkontrolujte, zda je spotřebič pevně připevněný na stěnu a nehrozí nebezpečí jeho pádu během provozu.

UPOZORNĚNÍ

Pokud spotřebič zapínáte poprvé nebo po dlouhé době, je možné, že spotřebič bude vydávat mírný zápach. Ten po krátké době zmizí.

NÁVOD K OBSLUZE

1. Pokud spotřebič používáte jako volně stojící, umístěte ho na stabilní podložku nebo podlahu, aby nemohlo dojít k jeho převrhnutí. U spotřebiče připevněného na stěnu zkontrolujte, zda všechny hořlavé předměty v okolí splňují požadavky na minimální vzdálenosti.
2. Úplně rozviňte přívodní kabel.
3. Připojte zástrčku spotřebiče do elektrické sítě.
4. Přepínačem (4) zvolte požadovaný výkon 750, 1250 nebo 2000 W.
5. Ovladačem termostatu (3) můžete nastavit požadovanou teplotu v místnosti. Při zapnuté funkci topení 750, 1250 nebo 2000 W se spotřebič bude střídavě zapínat a vypínat a tím udržovat zvolenou teplotu. Pro rychlejší dosažení požadované teploty v místnosti můžete vypínačem (5) zapnout ventilátor.

Pozn.: Přesnějšího nastavení teploty dosáhnete následujícím postupem:

Nastavte termostat na maximální teplotu a zapněte spotřebič do polohy topení (750, 1250 nebo 2000 W). Až dosáhnete požadované teploty v místnosti, otočte pomalu ovladačem termostatu (3) na nižší nastavení teploty, dokud spotřebič nevypne.

1. Po použití spotřebič vypněte a odpojte ho od elektrické sítě.

ČIŠTĚNÍ A ÚDRŽBA

Pozor!

Před každým čištěním spotřebiče vytáhněte přívodní kabel z elektrické zásuvky!

Před manipulací se ujistěte, že spotřebič již vychladl!

K čištění povrchu spotřebiče používejte pouze vlhký hadřík, žádné čisticí prostředky nebo tvrdé předměty, protože mohou povrch spotřebiče poškodit!

Čistěte a kontrolujte vstupní a výstupní mřížky spotřebiče často, aby byla zajištěna dobrá funkce spotřebiče a zabránili jste jeho přehřívání.

Usazený prach ve spotřebiči lze vyfoukat nebo vysát vysavačem.

Nikdy nečistěte spotřebič pod tekoucí vodou, neoplachujte ho ani neponořujte do vody!

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
- Krabice od spotřebiče může být dána do sběru tříděného odpadu.
- Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
