NÁVOD K OBSLUZE ME 7900 GoGen

Ikony hodinových srážek

Ikony vlhkosti

Ikony větru

4 VENKOVNÍ SENZOR

Sestavení venkovního senzoru

Montáž venkovního senzoru

5 ZAČÍNÁME

Napájení a baterie

Nastavení integrovaného senzoru

Připojení venkovního senzoru

6 PŘIPOJENÍ METEOSTANICE K VAŠÍ WI-FI SÍTI

7 NASTAVENÍ METEOROLOGICKÉ STANICE

Hlavní nastavení

Nastavení upozornění

Režim kalibrace

Další nastavení

9 PŘEDPOVĚD POČASÍ

Ukazatele počasí

9 NEJVYŠŠÍ A NEJNIŽŠÍ HODNOTY

10 ZOBRAZENÍ HISTORICKÝCH MĚŘENÍ

10 ZOBRAZENÍ GRAFU

10 ZOBRAZENÍ DAT KANÁLU

11 ÚČET NA SERVERU POČASÍ

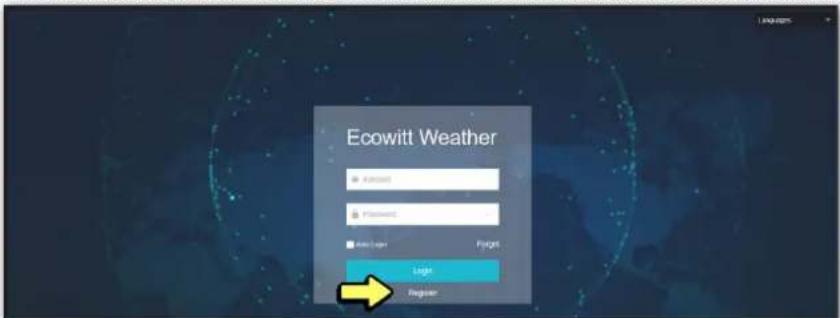

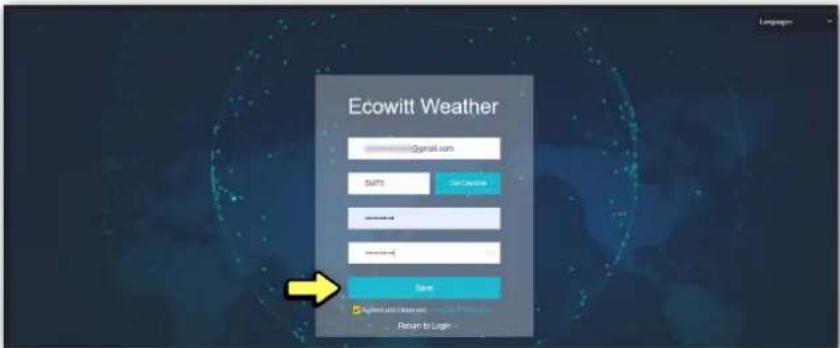

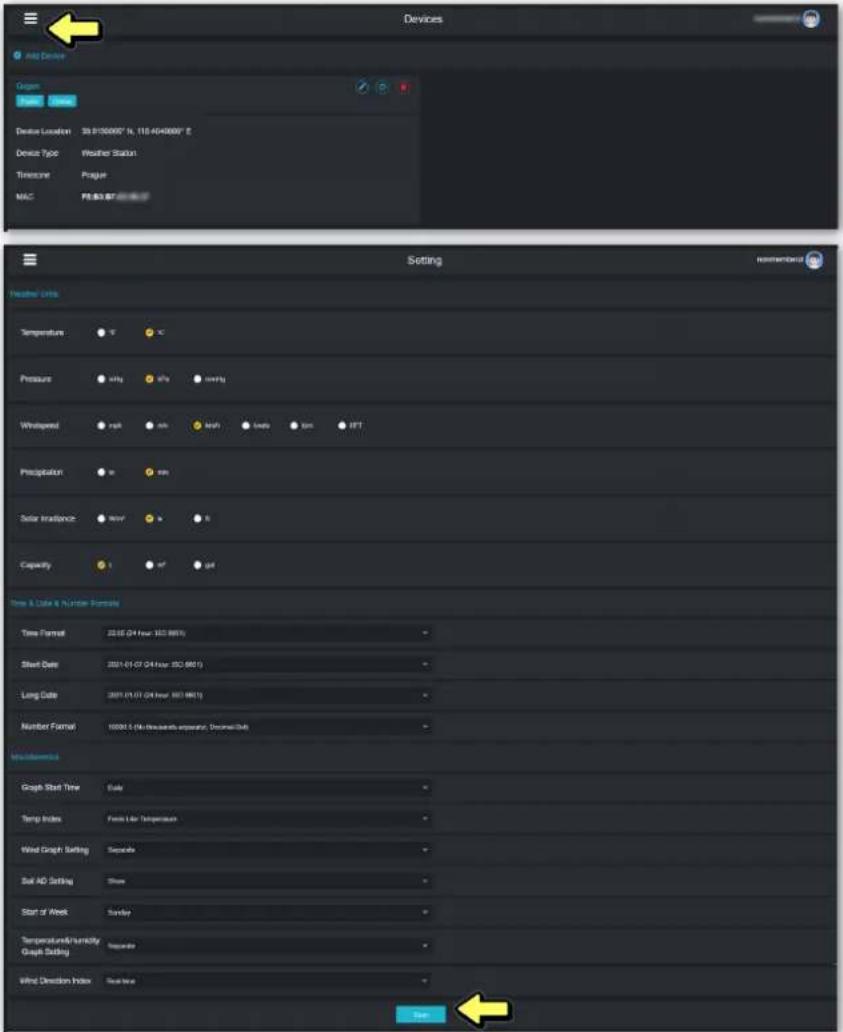

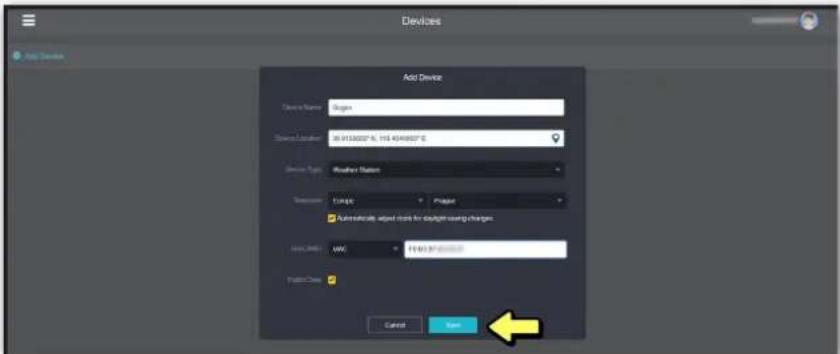

Vytvoření a synchronizace účtu Ecowitt

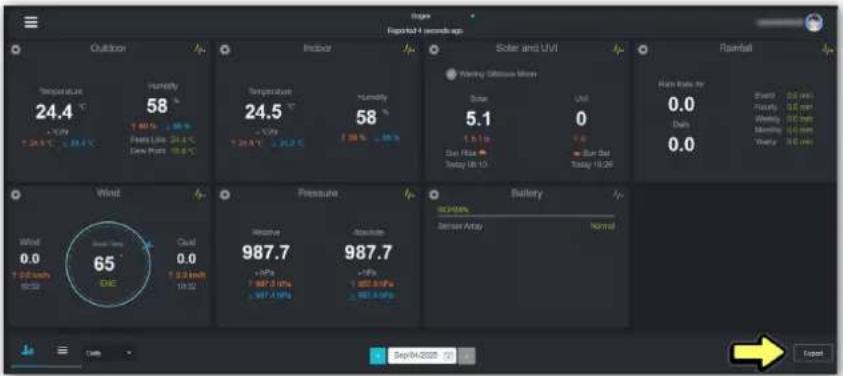

Zobrazení údajů o počasí ve službě Ecowitt

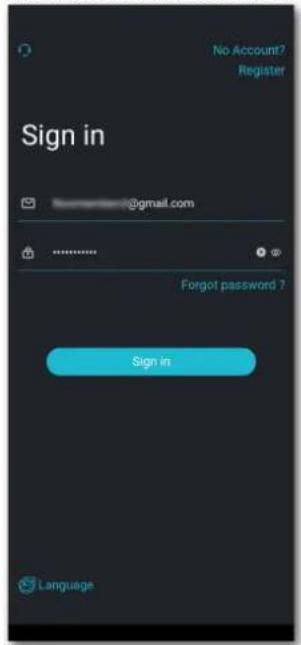

Zobrazení údajů o počasí v aplikaci Ecowitt

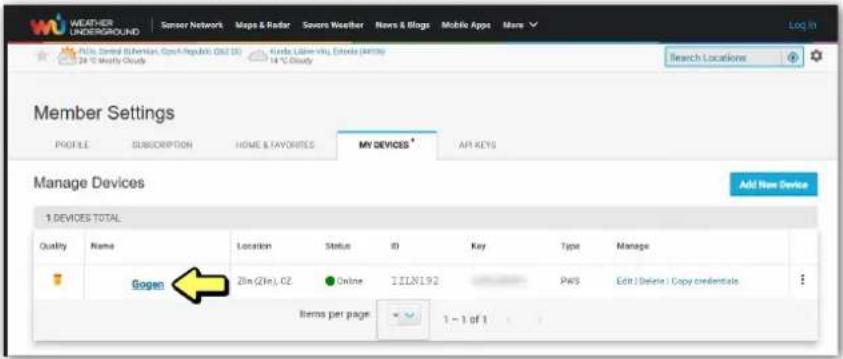

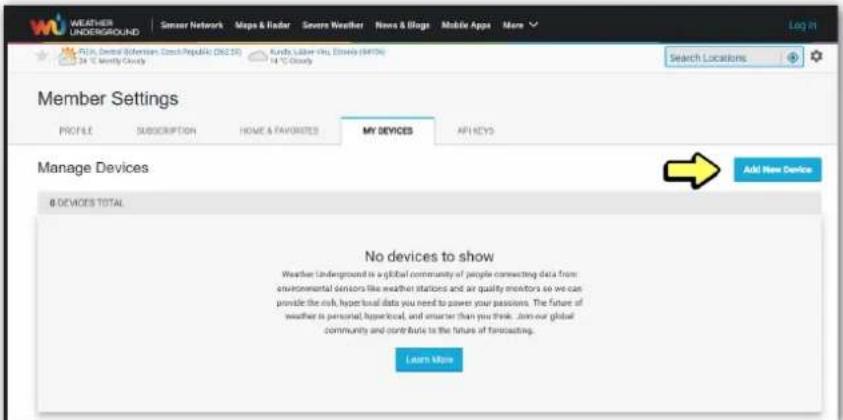

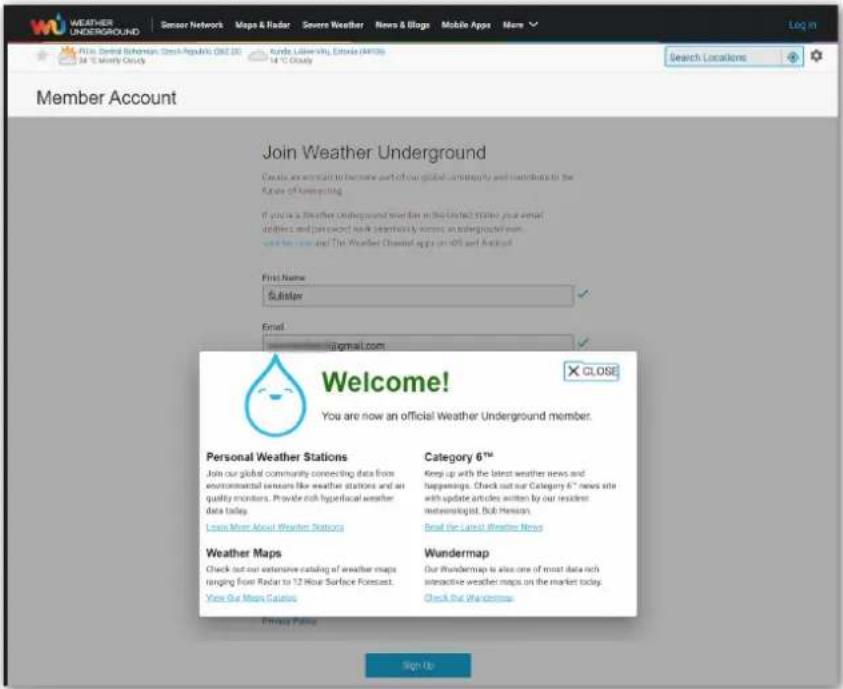

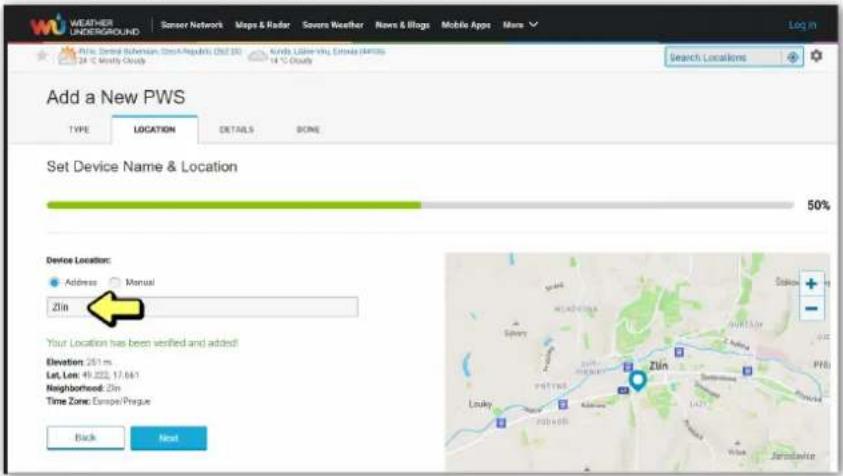

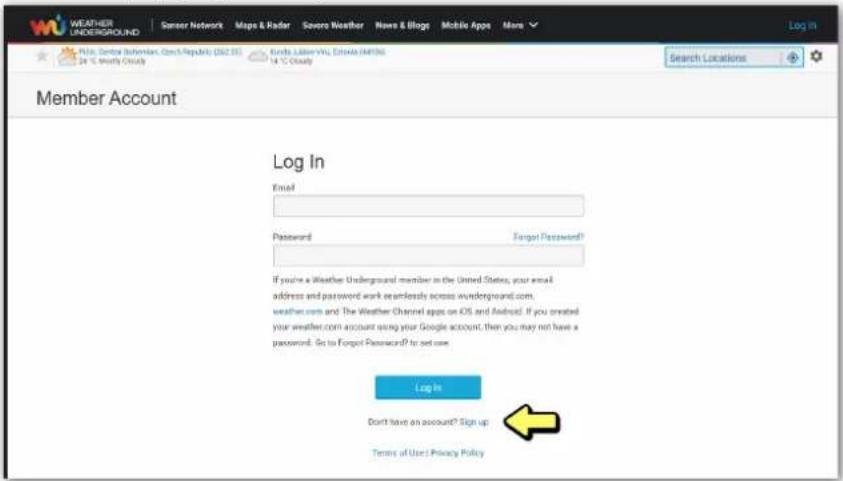

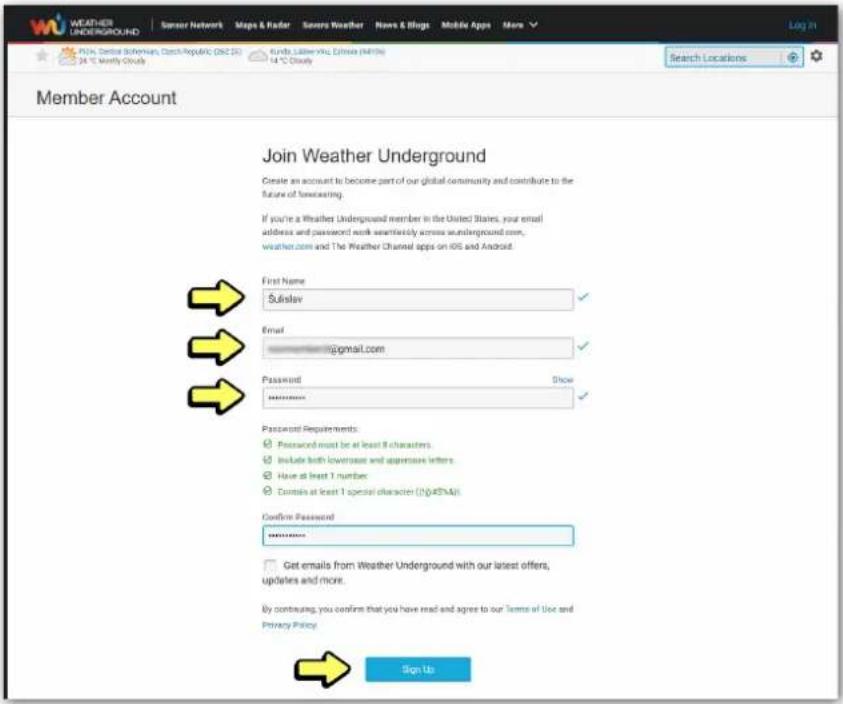

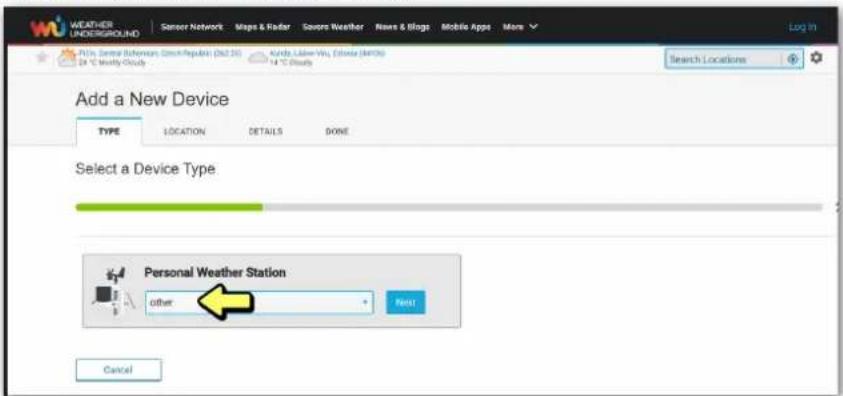

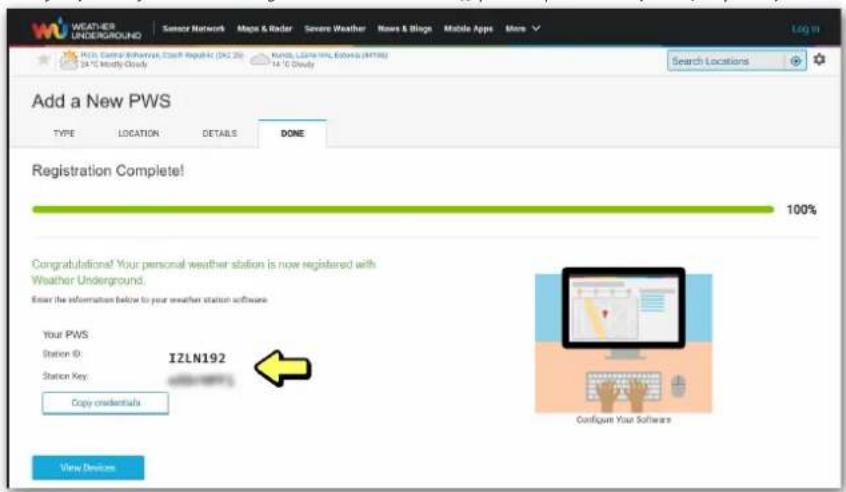

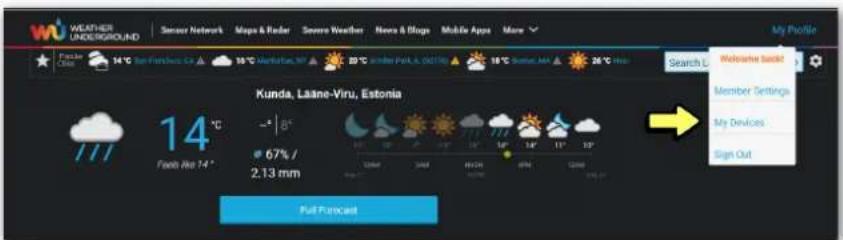

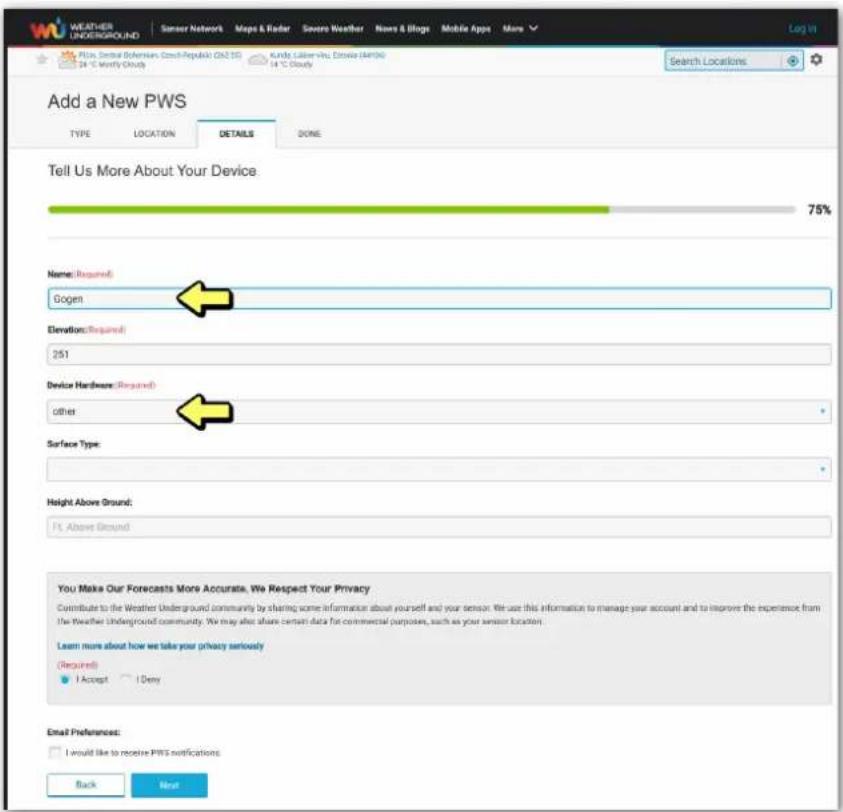

Vytvoření a synchronizace účtu Weatherunderground

Zobrazení údajů z meteostanice ve službě Weatherunderground

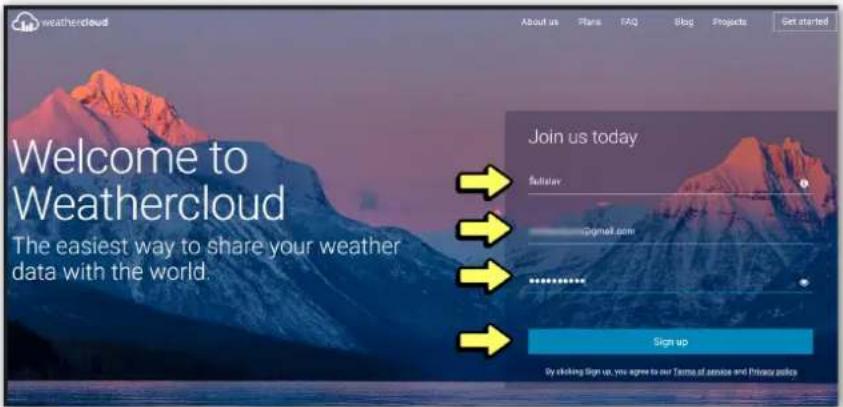

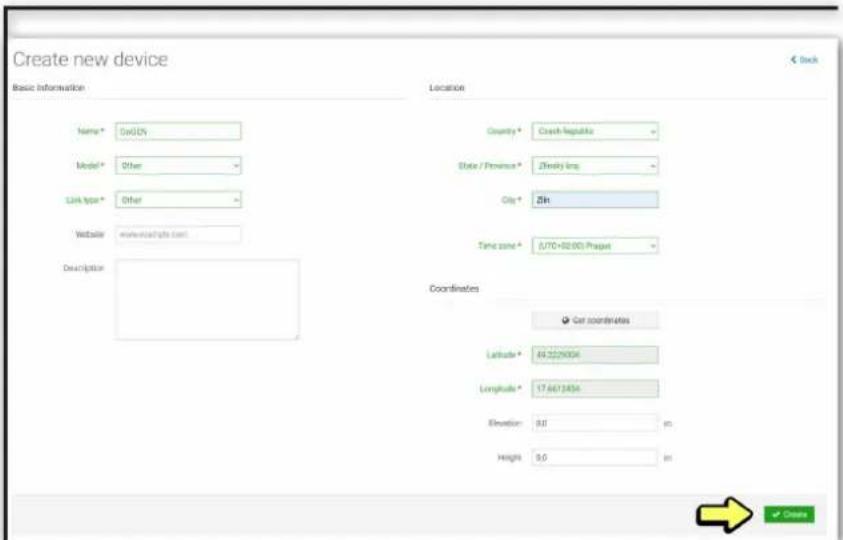

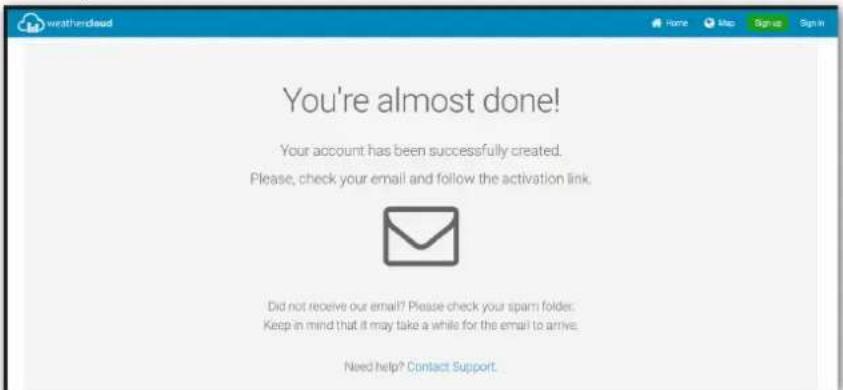

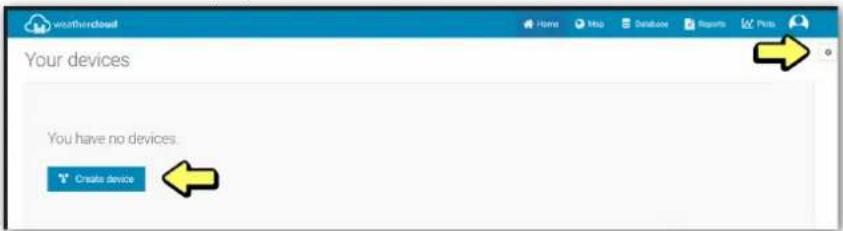

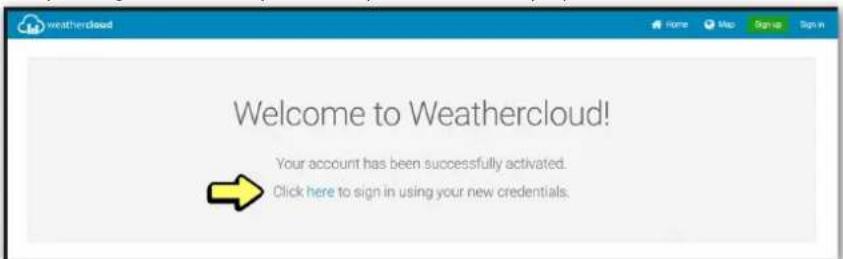

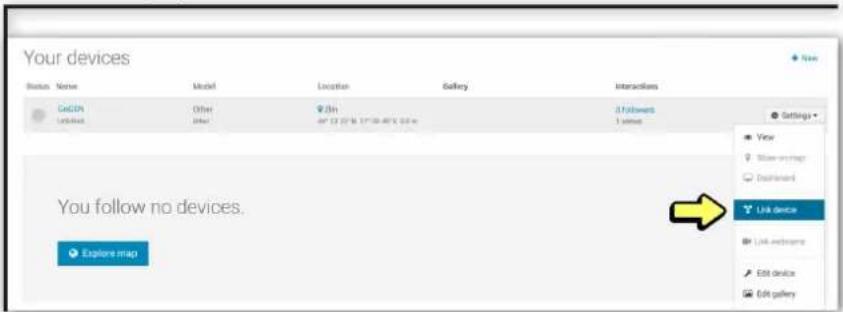

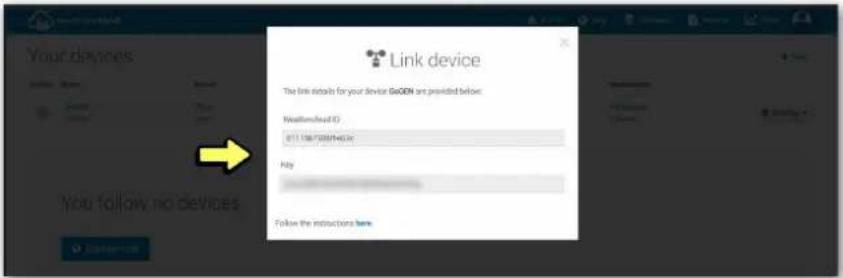

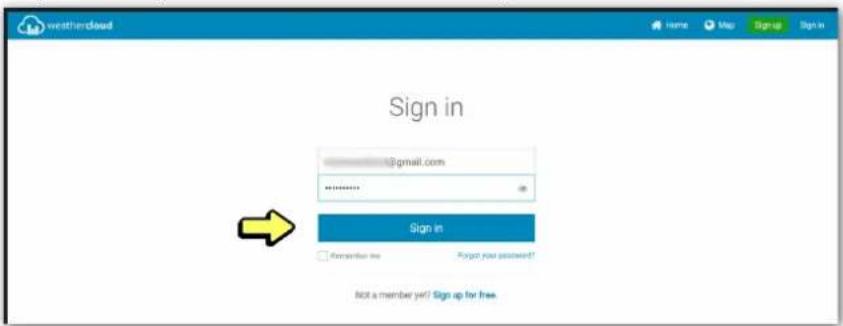

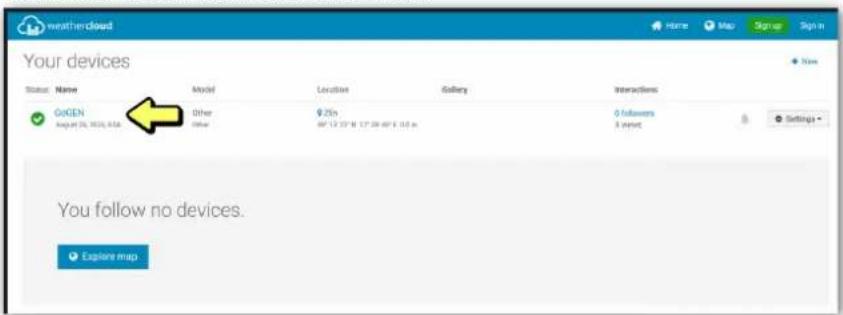

Vytvoření a synchronizace účtu Weathercloud

Zobrazení údajů z meteostanice ve službě Weathercloud

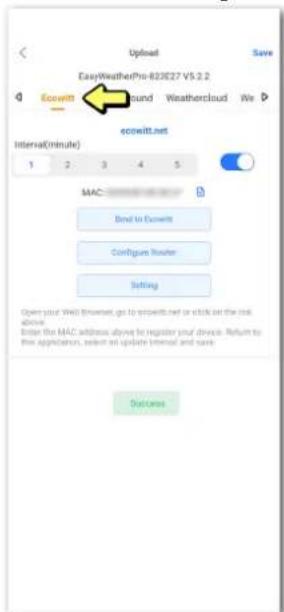

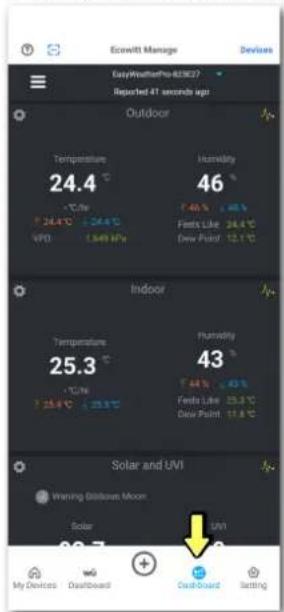

Zobrazení údajů o počasí v aplikaci WSView plus

22 TECHNICKÉ ÚDAJE

24 ŘEŠENÍ PROBLÉMŮ

24 PÉČE A ÚDRŽBA

25 KOMPATIBILNÍ SENZOR

Připojení venkovního senzoru

ÚVOD

Děkujeme, že jste si zakoupili náš produkt. Přečtěte si prosím tento návod k obsluze, abyste věděli, jak správně zařízení používat. Po přečtení návodu k obsluze jej odložte na bezpečné místo pro budoucí použití.

OBSAH BALENI

Meteorologická stanice

Stojánek meteorologické stanice

Adaptér

Nabíjecí kabel

Venkovní senzor

Sběrač deštové vody

Větrná korouhvička s 1 šroubem

Anemometrické mističky s 1 šroubem

2 × U-třmen pro upevnění tyče se 4 maticemi a klíčem (velikost M6)

Kovová deska pro U-třmeny

Průvodce rychlým startem

BEZPEČNOST

Napájecí adaptér

- Používejte pouze napájecí adaptér dodaný se zařízením.

• Zásuvka by měla být instalována v blízkosti zařízení a měla by být snadno přístupná.
• Nikdy se nedotýkejte zástrčky mokrýma rukama a při vytahování zástrčky ze zásuvky netahejte za napájecí kabel.
• Ujistěte se, že elektrické napětí uvedené na zařízení a jeho zástrčce odpovídá napětí v zásuvce. Nesprávné napětí způsobí zničení zařízení.

Manipulace s baterií a její používání

• S baterií by měli manipulovat pouze dospělí. Nedovolte dětem používat tento přístroj, pokud není bezpečně připevněn kryt prostoru pro baterie.
• Vyjměte baterie, pokud jsou vybité nebo pokud je nebudete delší dobu použivat. Nesprávné použití baterií může způsobit únik elektrolytu a způsobit korozi prostoru nebo prasknutí baterií, proto:

-Nemíchejte typy baterií, např. alkalické s uhličitanem zinečnatým.

-Při vkládání nových baterií vyměňte všechny baterie najednou.

- Baterie obsahují chemické látky, a proto by měly být správně zlikvidovány.

VAROVÁNÍ: NEPOUŽÍVEJTE TENTO SPOTŘEBIČ V BLÍZKOSTI VODY, VE VLHKÝCH PROSTORÁCH, ABYSTE ZABRÁNILI POŽÁRU NEBO ZRANĚNÍ ELEKTRICKÝM PROUDEM. SPOTŘEBIČ VŽDY VYPNĚTE, KDYZ JEJ NEPOUŽÍVÁTE NEBO PŘED REVIZÍ. V TOMTO SPOTŘEBIČI NEJSOU ŽÁDNÉ DÍLY, KTERÉ BY MOHL ZÁKAZNÍK OPRAVIT SÁM. VŽDY SE OBRAŤTE NA AUTORIZOVANÝ SERVIS. VÝROBEK JE POD NEBEZPEČNÝM NAPĚTÍM.

PLASTOVÝ SÁČEK UCHOVÁVEJTE MIMO DOSAH KOJENCŮ A DĚTÍ, ABY NEDOŠLO K NEBEZPEČÍ UDUŠENÍ. NEPOUŽÍVEJTE SÁČEK V DĚTSKÝCH POSTÝLKÁCH, POSTELÍCH, KOČÁRCÍCH NEBO OHRÁDKÁCH. PLASTOVÝ SÁČEK NENÍ HRAČKA.

Likvidace starých elektrických a elektronických zařízení

(Platí v Evropské unii a dalších evropských zemích se systémy tříděného sběru)

Tento symbol na výrobku nebo na jeho obalu označuje, že s tímto výrobkem se nesmí nakládat jako s domovním odpadem. Místo toho se odevzdá na příslušném sběrném místě pro recyklaci elektrických a elektronických zařízení. Zajistíte-li správnou likvidaci tohoto výrobku, pomůžete zabránit možným negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak mohly být způsobeny nevhodným nakládáním s tímto výrobkem. Recyklace materiálů pomůže šetřit přírodní zdroje. Podrobnější informace o recyklací tohoto výrobku získáte na místním občanském úřadě, u služby likvidace domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Společnost ETA a.s. tímto prohlašuje, že rádiové zařízení typu ME7900 je v souladu se směrnicí 2014/53/EU.

Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.GoGEN.cz/declaration_of_conformity.

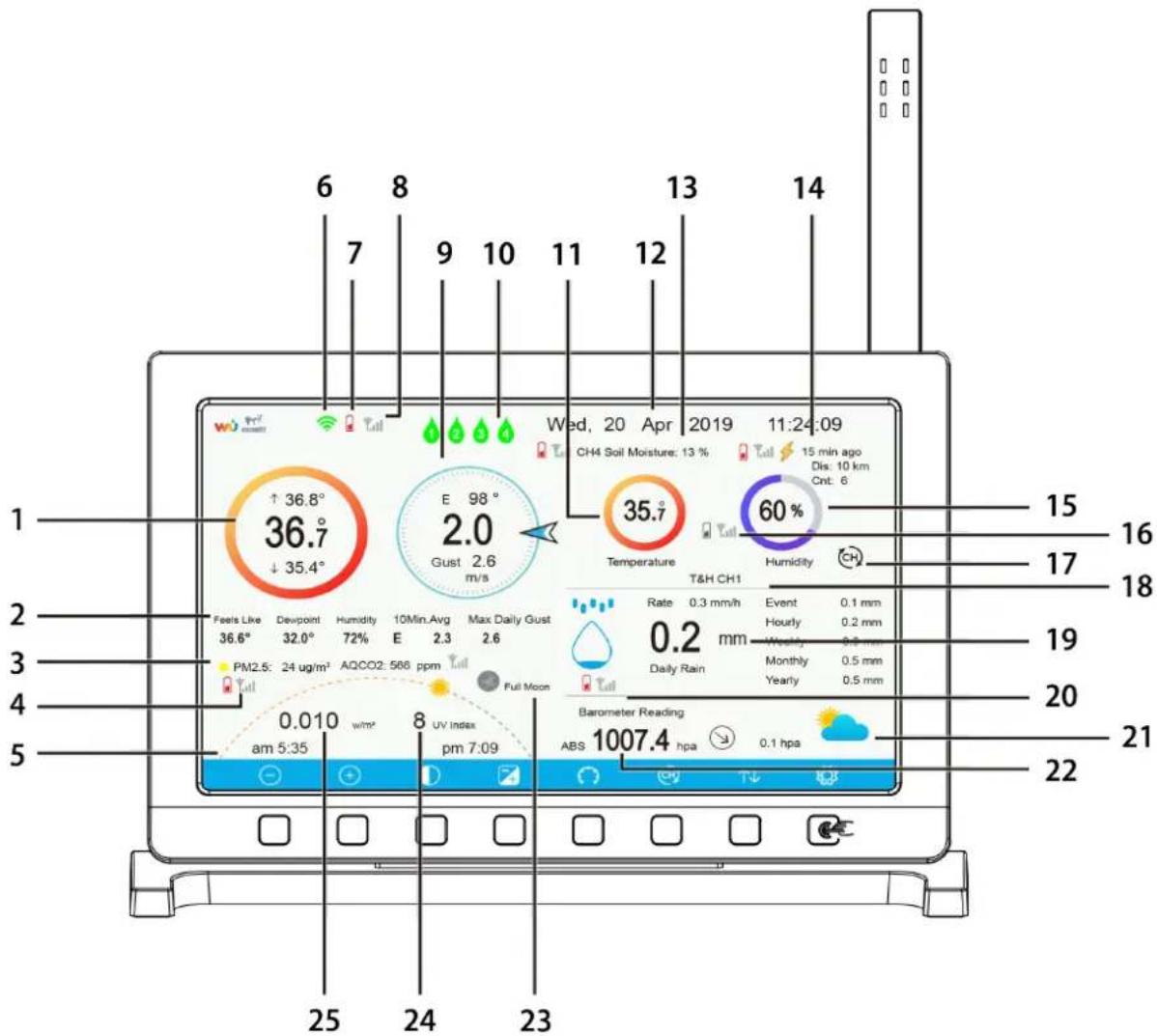

METEOROLOGICKÁ STANICE

1. Venkovní teplota
2. Venkovní pocitová teplota / rosný bod / vlhkost / 10min průměr Průměrný směr větru / maximální denní poryv
3. Koncentrace částic PM2.5 (volitelný senzor)
4. Indikátor RF signálu pro senzor PM2.5 (volitelný senzor)
5. Čas východu/západu slunce
6. Indikátor síly Wi-Fi signálu
7. Indikátor slabé baterie pro každý senzor
8. Indikátor RF signálu pro venkovní senzor
9. Směr větru / rychlost větru / poryv větru
10. Alarm úniku vody (volitelný senzor)
11. Vnitřní teplota
12. Datum a čas

13. Vlhkost půdy (volitelný senzor)

14. Čas a vzdálenost posledního zaznamenaného blesku; denní počet úderů (volitelný senzor)

15. Vnitřní vlhkost
16. Indikátor RF signálu pro vícestupňový teplotní a vlhkostní senzor (volitelný senzor)
17. Ikona režimu cyklického zobrazení vícestupňového teplotního a vlhkostního senzoru (volitelný senzor)
18. Číslo kanálu vícestupňového teplotního a vlhkostního senzoru (volitelný senzor)
19. Srážky denní/událost/hodinové/týdenní/měsíční/roční
20. Indikátor RF signálu pro srážkový senzor (volitelný senzor)
21. Předpověd'počasí
22. Barometr ABS/REL (absolutní/relativní)
23. Fáze měsíce
24. UV
25. Sluneční záření

POZNÁMKA: USB port na zadní straně meteorologické stanice slouží pouze k aktualizaci firmwaru, nikoli k přenosu dat. K aktualizaci firmwaru můžete také použit kartu Micro SD. Meteorologická stanice může na kartu Micro SD ukládat i historická data.

FUNKCE TLAČÍTEK

Funkce tlačítek v jednotlivých nabídkách se mění podle ikon v dolní liště.

POZNÁMKA: Meteorologická stanice nemá dotykový displej.

IKONY V DOLNÍ LIŠTĚ

Stisknutím snížíte jas displeje.

Stisknutím zvýšíte jas displeje.

Stisknutím zapnete/vypnete podsvícení displeje.

Stisknutím přepnete mezi světlým a tmavým režimem zobrazení

Stisknutím tlačítka volíte mezi absolutním a relativním tlakem vzduchu.

Stisknutím povolíte přepínání mezi daty externích senzorů.

Stiskněte pro zobrazení maximálních a minimálních hodnot, stiskněte dvakrát pro vstup do režimu historie.

Stisknutím přejdete do režimu nastavení.

VYSVĚTLENÍ HLAVNÍCH IKON

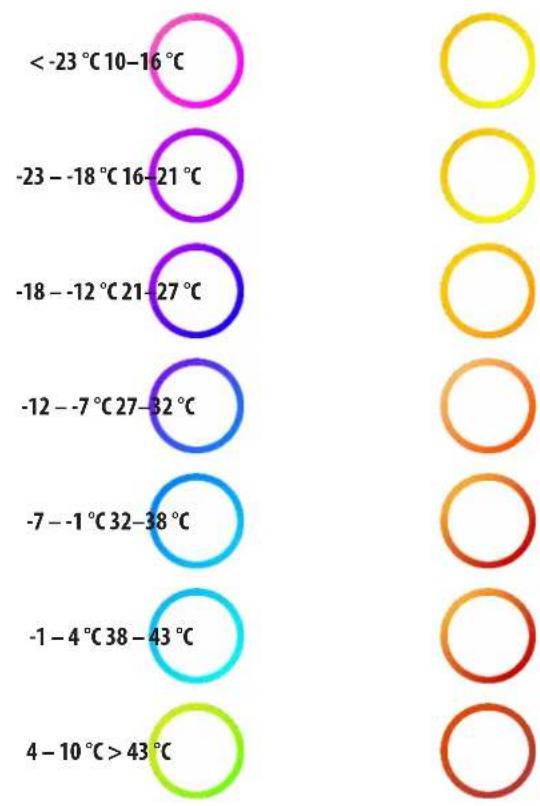

IKONY TEPLOTY

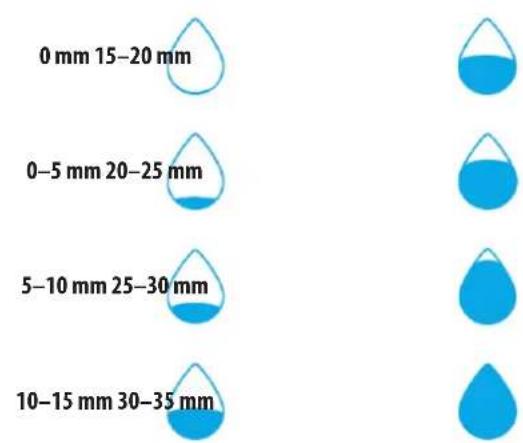

IKONY HODINOVÝCH SRÁŽEK

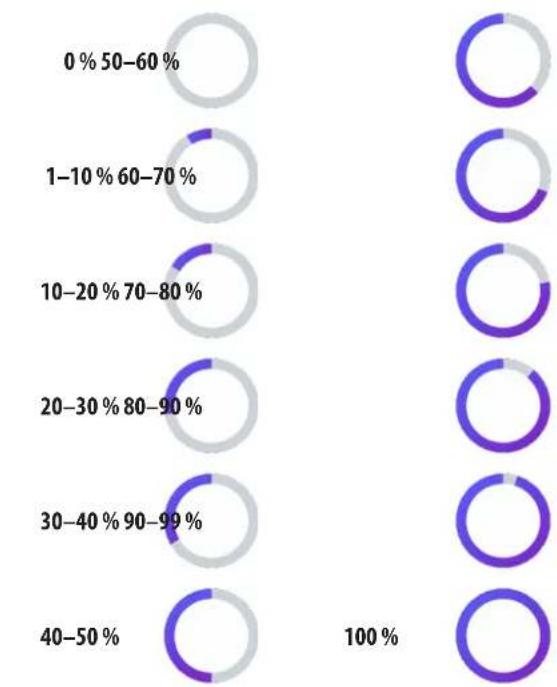

IKONY VLHKOSTI

10minutový průměrný směr větru

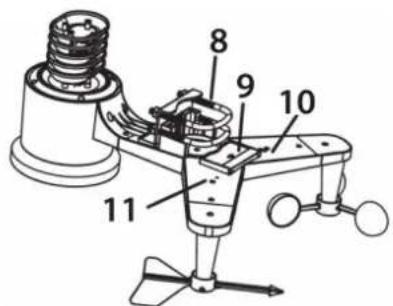

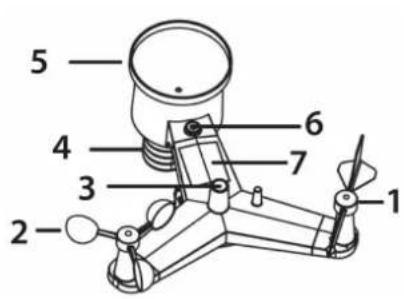

VENKOVNÍ SENZOR

1. Větrná korouhvička
2. Anemometrické mističky
3. UV/světelný senzor
4. Teplotně-vlhkostní senzor
5. Sběrač deštové vody
6. Libela

7. Solární panel

8. U-třmen

9. Přihrádka na baterie
10. Tlačítko pro resetování
11. LED indikátor: rozsvití se na 4 sekundy po zapnutí přístroje. Poté bude LED indikátor blikat jednou za 16 sekund (interval přenosu dat ze senzoru).

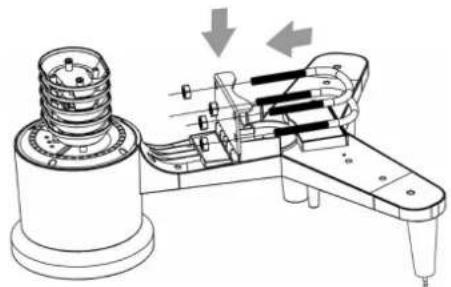

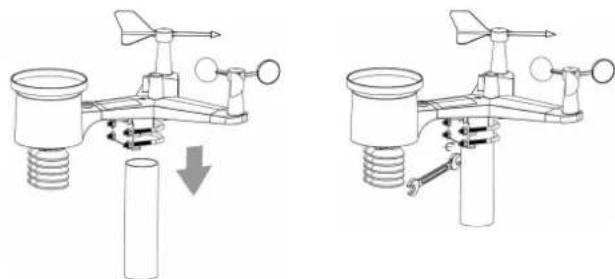

SESTAVENÍ VENKOVNÍHO SENZORU

- Upevněte čidlo na montážní tyč (není součástí balení) pomocí třmenů, kovové destičky a matic. Nejprve vložte kovovou destičku do drážky a poté vložte třmen vodorovně do otvorů v kovové destičce.

• Vložte montážní tyč mezi třmeny a zajistěte tyč pomocí matic a klíče.

• Zarovnejte sběrač deštové vody se zámkovými drážkami uvnitř senzoru. Vložte sběrač deštové vody do senzoru a otočte jím ve směru hodinových ručiček, aby se zajistil.
• Zarovnejte otvor v miskovém kříži anemometru s plochou, svislou stranou kovové tyče. Nasadte miskový kříž anemometru na kovovou tyč a zajistěte jej šroubem.
• Zarovnejte otvor v lopatce směrníku s plochou, svislou stranou kovové tyče. Nasadte lopatku směrníku na kovovou tyč a zajistěte ji šroubem.
• Odstraňte nálepku ze solárního senzoru.

MONTÁŽ VENKOVNÍHO SENZORU

Před instalací venkovního senzoru na vybrané místo jej připojte k hlavní jednotce.

Umístění senzoru

POZNÁMKA: Bezdrátový přenos mezi hlavní jednotkou a venkovním senzorem může na volném prostranství probíhat na vzdálenost až 150 m. Otevřený prostor znamená, že zde nejsou žádné rušivé překážky, jako jsou budovy, zdi, stromy, vedení vysokého napětí atd.
- Při výběru vhodného místa pro instalaci senzorů se předem ujistěte, že se hlavní jednotka nachází v dosahu jejich signálu. Dosah senzorů může být výrazně omezen v prostředí s velkým množstvím překážek.
- Pro správné měření je nutné umístit senzor nad povrch země (minimálně 2 m) mimo budovy a stavby. Ujistěte se, že na zvoleném místě nedocházi k hromadění sněhu ani k odtékání vody z okolních objektů. Kolem senzoru musí vítr volně proudit ze všech stran.
- Pro správné měření směru větru je nezbytné instalovat senzor směrem k západu. Viz šipka NORTH (sever) na horní části senzoru. V opačném případě bude směr větru vždy zobrazován nesprávně.
- Pro správné zarovnání je vhodné použit kompas (mnoho mobilních telefonů má aplikaci s kompasem).
- Pomocí libely zkontrolujte, zda je senzor dokonale vyrovnán.
- Snímač musí být pevně upevněn, aby nedošlo k jeho poškození.

ZAČÍNÁME

NAPÁJENÍ A BATERIE

Hlavní jednotka

• Připevněte stojan meteorologické stanice.
• Připojte napájecí adaptér do konektoru DC IN na hlavní jednotce a poté jej zapojte do zásuvky.
  POZNÁMKA: Ujistěte se, že napětí v elektrické sítí je stejné jako napětí vyznačené na adaptéru.

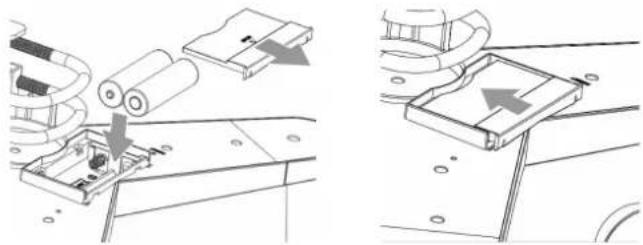

Venkovní senzor

• Hlavním zdrojem energie pro venkovní senzor je solární panel.
• Vložte 2 baterie AA [nejsou součástí dodávky] a dodržujte správnou polaritu [značky „+“ a „−“].

POZNÁMKA: Venkovní teplota může po delší dobu klesnout pod 0 °C, proto doporučujeme pro venkovní snímače použit lithiové baterie namísto alkalických baterii.

NASTAVENÍ INTEGROVANÉHO SENZORU

Na zadní straně hlavní jednotky se nachází senzor, který je nutné vysunout, aby bylo měření co nejpřesnější.

Umístěte hlavní jednotku a senzory vedle sebe. Hlavní jednotka automaticky rozpozná signály ze senzorů, obvykle do 3 minut. Po úspěšném připojení se na displeji rozsvítí ikona 🚫

POZNÁMKA: Pokud hlavní jednotka nezaznamená signál, stiskněte a podržte tlačitko RESET pomoci ohnuté kancelářské sponky na venkovním senzoru.

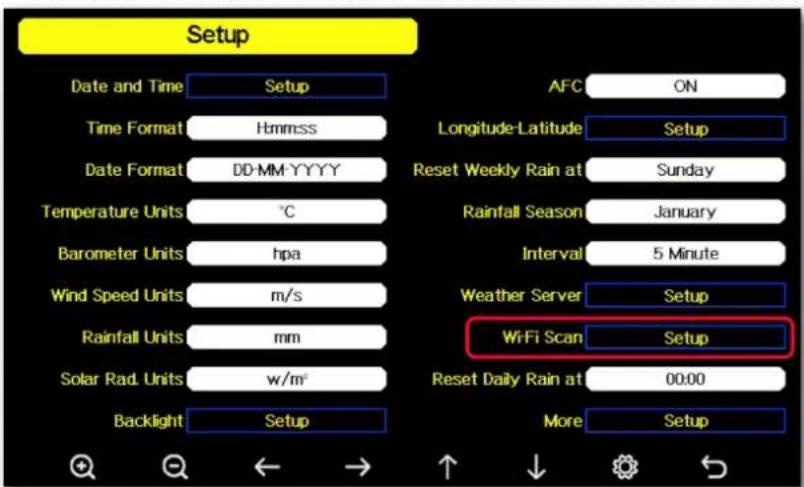

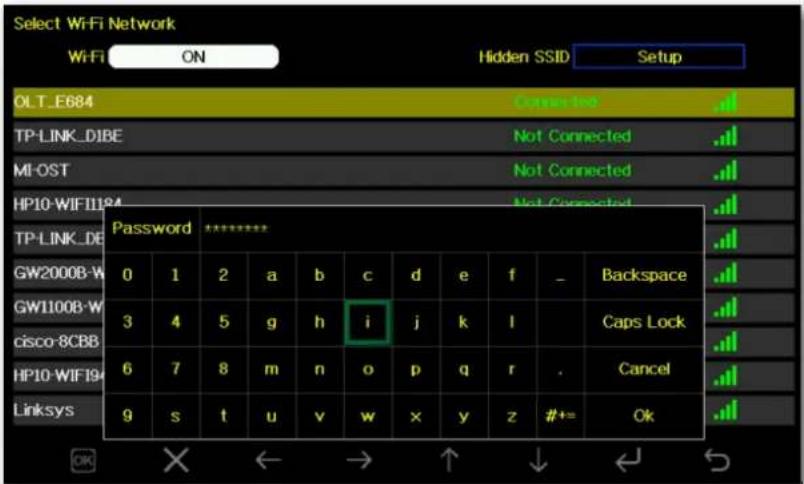

PŘIPOJENÍ METEOSTANICE K VAŠÍ WI-FI SÍTI

DÜLEŽITÉ: Meteorologická stanice může být připojena k WiFi pouze při napájení adaptérem.

• Stiskněte pro vstup do nabídky [Setup].
• Pomoci tlačítek ↑ / ↓ vyberte možnost [Wi-Fi Scan] a stisknutím tlačítka ⊕ nastavte připojení WiFi.

• Zobrazi seznam všech dostupných WiFi sití na displeji. Pomocí ↑/↓ vyberte požadovanou sit' WiFi a potvrdte stisknutím ←!
  • Pomocí ↑ / ↓ zadejte-beslo a potvrdte jej stisknutím [OK].

POZNÁMKA: Meteorologická stanice podporuje pouze Wi-Fi sitě v pásmu 2,4 GHz.

- Po úspěšném připojení k Wi-Fi síti se na displeji zobrazí ikona

NASTAVENÍ METEOROLOGICKÉ STANICE

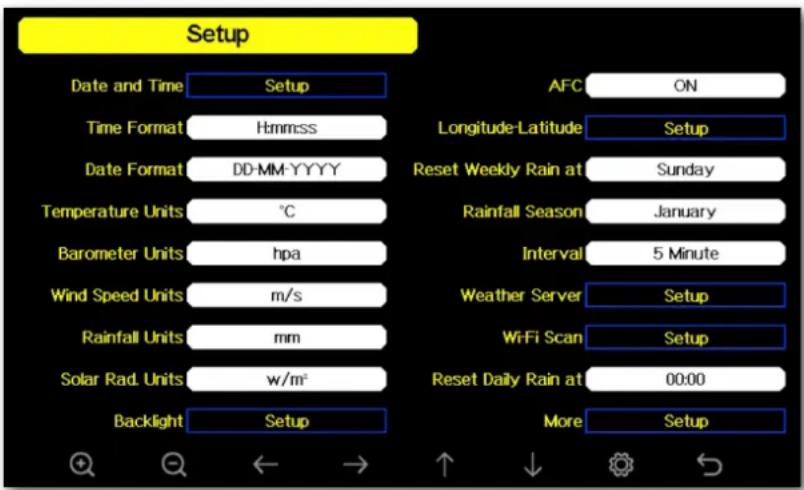

HLAVNÍ NASTAVENÍ

- Stiskněte pro vstup do nabídky [Setup].

• / +výběr / změna nastavení
  ← / -Dohyb doleva / doprava
  ↑ / ↓Posun nahoru / dolü
  Nabídka dalších nastavení
  ← Vstoupit / potvrdit
  ← Zpět

[Date and Time] Nastavení data a času

-[Time] Ruční nastavení času
-[Date] Ruční nastavení data

- [Auto Timezone] Automatická synchronizace časového pásma s internetovým časovým serverem

POZNÁMKA: Pokud není zaškrtnuto poličko [Auto Timezone], musíte časové pásmo nastavit ručně.

[Time Format] Nastavení formátu času
[Date Format] Nastavení formátu data
[Temperature Units] Nastavení jednotek teploty
[Barometer Units] Nastavení jednotek barometrického tlaku
[Wind Speed Units] Nastavení jednotek rychlosti větru
[Rainfall Units] Nastavení jednotek srážek
[Solar Rad. Units] Nastavení jednotky slunečního záření
[Backlight] Nastavení podsvícení displeje

• [Automatic control backlight] Automatické zapínání a vypínání podsvícení displeje podle nastaveného času
• [Turn on the backlight] Nastavení doby zapnutí podsvícení
• [Turn off the backlight] Nastavení doby vypnutí podsvícení
• [Automatic brightness adjustment] Automatické nastavení jasu displeje podle intenzity světla naměřené venkovním senzorem
• [Maximum brightness] Nastavení maximálního jasu
• [Minimum brightness] Nastavení minimálního jasu

[AFC] Funkce AFC (automatická regulace frekvence) umožňuje hlavní jednotce minimalizovat frekvenční chybu mezi venkovním senzorem a hlavní jednotkou. To pomáhá hlavní jednotce udržovat nejvyšší citlivost a stabilněji přijímat signál venkovního senzoru

[Longitude-Latitude] Nastavení délky a šířky
[Reset Weekly Rain at] Nastavení resetování týdenních srážek
[Rainfall season] Reset nastavení období deštů
[Interval] Nastavení frekvence ukládání naměřených hodnot
[Weather Server] Nastavení serveru počasí
[Wi-Fi Scan] Nastavení připojení WiFi
[Reset Daily Rain at] Nastavení resetování týdenních srážek
[More] Další nastavení (volitelné kalibrace senzoru a nastavení ID/názvu senzoru)

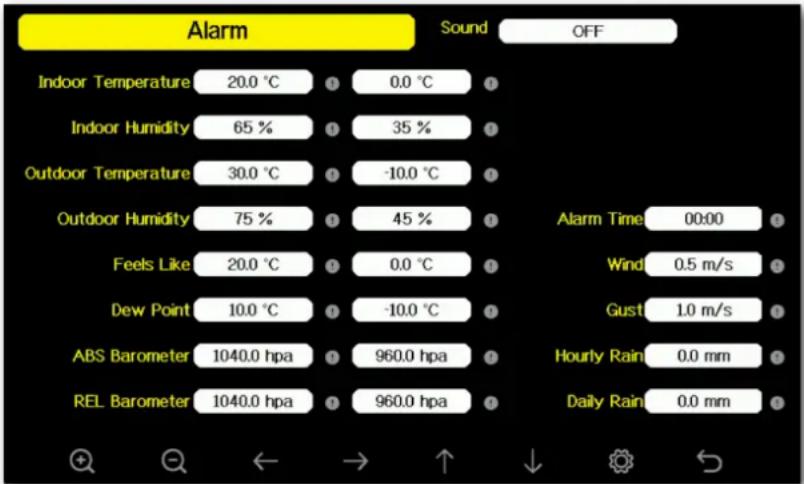

Nastavení zvukového upozornění pro naměřené hodnoty. Při překročení nastavených hodnot se aktivuje odpovídající zvukový signál. Zvukový signál bude znít po dobu 120 sekund a na displeji bude blikat odpovídající ikona, dokud povětrnostní podmínky nesplní uživatelem nastavenou úroveň. Stiskněte libovolnou klávesu pro ztlumení. POZNÁMKA: Pokud je položka [Sound] nastavena na OFF, všechny zvukové signály budou ztlumeny a na displeji bude blikat pouze ikona upozornění.

- Jedním stisknutím tlačítka přejděte do [Setup] a poté stisknutím tlačítka přejděte do [Alarm].

Funkce tlačítek

• / -Výběr / změna nastavení
  ←/→Dohyb doleva / doprava
  ↑ / ↓ Posun nahoru / dolů
  Nabídka dalších nastavení
  ← Zpět

• První pole slouží k nastavení upozornění na překročení horní naměřené hodnoty, druhé pole k zadání spodní naměřené hodnoty.

• Po nastavení hodnoty upozornění je třeba položku aktivovat:
  -Pomocí ↑ vyberte příslušnou ikonu upozornění . !
• Stiskněte + nebo - pro zapnutí. Ikona upozornění se změní na ⚠ (překročení horní hodnoty) / ⚣ (překročení spodní hodnoty).
  POZNÁMKA: Pro vypnutí upozornění postupujte stejně.

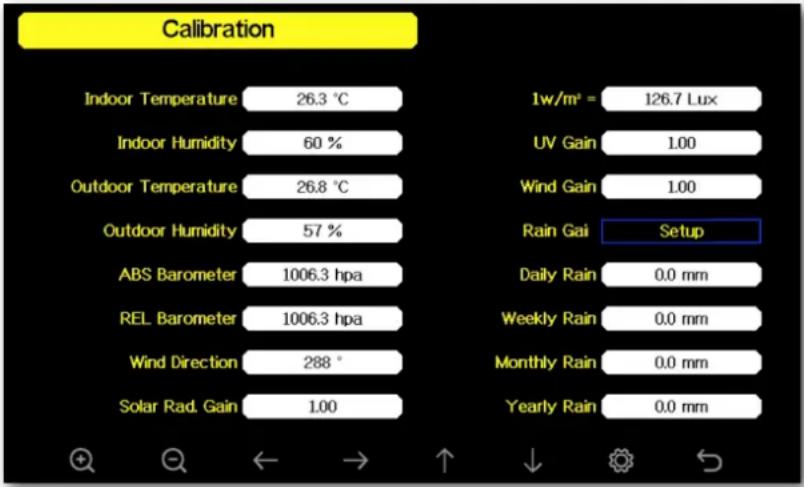

REŽIM KALIBRACE

POZNÁMKA: Účelem kalibrace je doladit nebo opravit jakoukoli chybu senzoru související s chybovou tolerancí zařízení. Chyby mohou vzniknout v důsledku elektronických odchylek (například teplotní senzor je odporové teplotní zařízení nebo RTD, vlhkostní senzor je kapacitní zařízení), mechanických odchylek nebo degradace (opotřebení pohyblivých částí, znečištění senzorů).

Kalibrace je užitečná POUZE v případě, že máte k dispozici známý kalibrovaný zdroj, se kterým jí můžete porovnat. Nesrovnávejte naměřené hodnoty s hodnotami získanými z internetových zdrojů, rozhlasu, televize nebo novin. Účelem vaší meteorologické stanice je měřit podmínky vašeho okolí, které se místo od místa výrazně liší.

- Jedním stisknutím tlačítka 📋 přejděte do nabídky [Setup] a poté dvakrát stiskněte tlačítko 📋, abyste přešli k položce [Calibration].

Funkce tlačítek

• / -Výběr / změna nastavení
  ←/Bohyb doleva / doprava
  ↑ / ↓ Posun nahoru / dolů
  Nabídka dalších nastavení
  ← Zpět

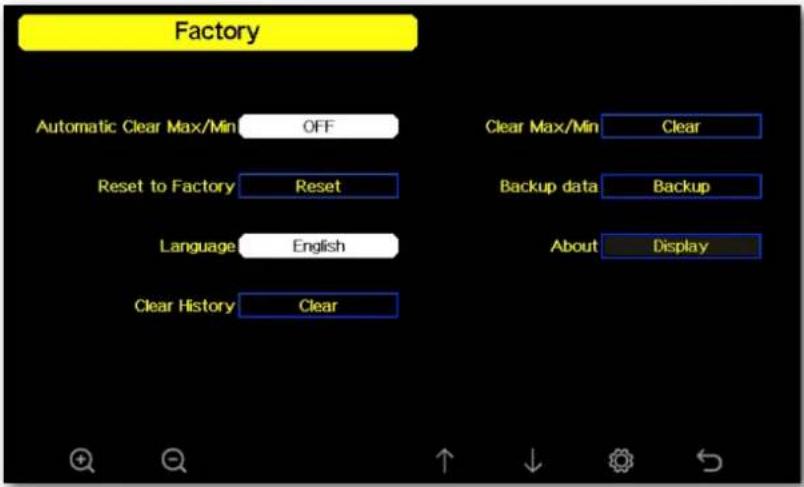

DALŠÍ NASTAVENÍ

- Jedním stisknutím tlačitka 📋 přejděte do nabídky [Setup] a třikrát stiskněte tlačitko 📋, abyste přešli k položce [Factory].

+ / -výběr / změna nastavení

↑ / ↓ Posun nahoru / dolů

Nabídka dalších nastavení

← Zpět

[Automatic Clear Max/Min] Automatické vymazání max./min. hodnot každý den v 0:00

[Reset to Factory] Obnovení továrního nastavení

[Language] Nastavení jazyka

POZNÁMKA: Výchozím jazykem je angličtina (English). Dostupné jazyky: Deutsch, Français, Italiano, Español, Nederlands, Português a Pycckuů.

[Clear History] Vymazání záznamů historie

[Clear Max/Min] Vymazání maximálních/minimálních hodnot

[Backup data] Záloha naměřených dat na kartu SD

POZNÁMKA: Maximální podporovaná kapacita karty je 32 GB (formát: FAT32). Na kartu o kapacitě 1 GB lze uložit data za více než 10 let.

[About] Informace o zařízení

PŘEDPOVĚD POČASÍ

Vestavěný barometr sleduje změny atmosférického tlaku a na jejich základě vytváří předpověd počasí.

Meteostanice zobrazuje 7 ikon počasí:

Slunečno Polojasno Zataženo Deštivo

Bouřky Sníh Sněhová bouře

POZNÁMKA: Vezměte prosím na vědomí, že meteorologická stanice potřebuje alespoň jeden měsíc, aby se naučila správně předpovidat počasí. Přesnost obecné předpovědi založené na tlaku je přibližně 65–70 %. Předpovědi nejsou zaručeny. Předpověd nemusí nutně odrážet aktuální situaci.

Varování před bleskem

Ikona se zobrazi, pokud rosný bod překročí 21 °C. To znamená, že existuje možnost vzniku bouřek s blesky.

UKAZATELE POČASÍ

Pocitová teplota: také označovaná jako zdánlivá teplota. Udává, jak lidské tělo vnímá venkovní teplotu s ohledem na skutečnou teplotu vzduchu, vlhkost a rychlost větru. Rosný bod: teplota, při které se vzduch nasytí vlhkostí a vodní pára začne kondenzovat v podobě rosy, mlny nebo oblaků. Ukazuje, jak „vlhký” nebo „suchý” vzduch působí, protože odráží skutečný obsah vodní páry v ovzduší. Vyšší hodnota rosného bodu znamená více vlhkosti ve vzduchu, a tím i vyšší pocit vlhkosti.

NEJVYŠSI A NEJNIŽSI HODNOTY

- Stiskněte jednou tlačítko ↑pto zobrazení maximálních/minimálních hodnot.

Vymazání hodnot max./min.

• Pomocí ↑ vyberte hodnoty Max/Min, které chcete vymazat.
• Pomocí † zkontrolujte vybrané hodnoty Max/Min.
• Stiskněte pro vymazání zaškrtnutých hodnot Max/Min.

ZOBRAZENÍ HISTORICKÝCH MĚŘENÍ

- Stiskněte dvakrát tlačitko ↑ pro zobrazení záznamů měření.

Funkce tlačítek

Výběr stránky

/ Posun doleva/doprava

↑ / ↓ Posun nahoru/dolů

+ / -Výběr/změna nastavení

Vymazání historických měření

- Stiskněte pro vymazání záznamů historie.

ZOBRAZENÍ GRAFU

- Stiskněte třikrát ↑ pro zobrazení grafu.

Funkce tlačítek

Změna zobrazení grafu (za posledních 12/24/48/72 hodin)

↓ Změna zobrazení grafu v pořadí:
-Vnitřní/venkovní teplota
-Rosný bod a pocitová teplota
-Vnitřní/venkovní vlhkost
-Rychlost a nárazy větru
-Směr větru
-UV index
-Sluneční záření
-Srážky za hodinu a za den
-Barometr (REL a ABS)

← Zpět

ZOBRAZENÍ DAT KANÁLU

POZNÁMKA: Pokud zakoupíte volitelné senzory, údaje jimi naměřené se mohou zobrazit na obrazovce s údaji o kanálech.

- Stiskněte čtyřikrát tlačitko ↑↓by se zobrazila obrazovka s údaji o kanálu.

Funkce tlačítek

⊕ / ⚡výběr/změna nastavení

/ Posun doleva/doprava

↑ / ↓ Posun nahoru/dolů

← Zpět

Přejmenování senzoru

• Pomocí ↑ / ↓ vyberte senzor a poté stiskněte nebo.
• Pomocí ↑ / ↓ přejmenujte vybraný senzor.

ÚČET NA SERVERU POČASÍ

Vaše meteorologická stanice je schopna odesilat data do vybraných internetových meteorologických služeb. Mezi podporované služby patří:

• https://www.ecowitt.net
• https://www.wunderground.com
• https://weathercloud.net
• http://wow.metoffice.gov.uk

POZNÁMKA: Vaše meteorologická stanice také podporuje nahrávání dat na váš vlastní web, pokud tento web používá stejný protokol jako Ecowitt nebo Wunderground.

VYTVOŘENÍ A SYNCHRONIZACE ÚČTU ECOWITT

Navštivte adresu https://www.ecowitt.net/home/login a zvolte možnost Register pro vytvoření bezplatného účtu.

Zadejte svou e-mailovou adresu, opište kód Captcha (bude zaslán na váš e-mail) a heslo a klikněte na Save.

POZNÁMKA: Používá se heslo k přihlášení na webové stránky, nikoli heslo k vašemu e-mailu. Vaše soukromí tak není ohroženo.

Klikněte na Add Device.

Zadejte údaje o svém zařízení a poloze a klikněte na Save.

MAC adresu najdete v nastavení meteorologické stanice. Stiskněte pro vstup do nabídky Setup, a poté vyberte Weather Server.

Klikněte na zvolte Setting pro nastavení jednotek, data a času a dalších údajů.

Klikněte na 📄vyberte Dashboard, abyste zobrazili data z meteorologické stanice.

Poznámka: Naměřená data lze exportovat do souboru aplikace Excel. Klikněte na Export.

ZOBRAZENÍ ÚDAJŮ O POČASÍ VE SLUŽBĚ ECOWITT

Pro živé zobrazení údajů své meteostanice na PC nebo v mobilním prohlížeči přejděte na http://www.ecowitt.net.

ZOBRAZENÍ ÚDAJŮ O POČASÍ V APLIKACI ECOWITT

Nainstalujte si aplikaci Ecowitt do svého mobilního telefonu a prihlaste se.

a klikněte na Sign up pro vytvoření bezplatného účtu.

Zadejte jméno, e-mail a heslo a klikněte na Sign up.

POZNÁMKA: Používá se heslo k přihlášení na webové stránky, nikoli heslo k vašemu e-mailu. Vaše soukromí tak není ohroženo.

Po úspěšné registraci se zobrazí potvrzovací zpráva.

Klikněte na My Profile a vyberte My Devices pro prídání své meteostanice.

Klikněte na Add New Device.

Jako Device type vyberte Other a klikněte na Next.

Nastavte Device Location (polohu zařízení) a klikněte na Next.

Zadejte údaje o meteorologické stanici a klikněte na Next.

POZNÁMKA: U polożky Device Hardware zvolte Other.

Po úspěšné registraci se zobrazí položky Station ID a Station Key.

Zadejte tyto údaje do meteorologické stanice. Stiskněte 📋 pro vstup do nabídky Setup, a poté vyberte Weather Server.

Vyberte svou meteostanici a zobrazte naměřená data.

Pro živé zobrazení údajů své meteostanice na PC nebo v mobilním prohlížeči přejděte na http://www.wunderground.com.

VYTVOŘENÍ A SYNCHRONIZACE ÚČTU WEATHERCLOUD

Navštivte web https://weathercloud.net/. Zadejte uživatelské jméno, e-mail a heslo a klikněte na Sign up pro vytvoření bezplatného účtu. POZNÁMKA: Používá se heslo k přihlášení na webové stránky, nikoli heslo k vašemu e-mailu. Vaše soukromí tak není ohroženo.

Zkontrolujte svou e-mailovou schránku a klikněte na aktivační odkaz.

Po úspěšné registraci se zobrazí potvrzovací zpráva. Klikněte here pro přihlášení.

Zadejte uživatelské jméno nebo e-mail a heslo a klikněte na Sign in.

Kliknutím na ikonu ♦ upravte regionální nastavení Regional Settings a jednotky Units.

Klikněte na Create device pro přidání své meteostanice.

Zadejte podrobnosti o meteostanici a klikněte na Create.

POZNÁMKA: Pro možnost Model vyberte Other.

Klikněte na Settings a poté na Link Device.

Zobrazí se identifikátor Station ID a klíč Key.

Zadejte tyto údaje do meteorologické stanice. Stiskněte pro vstup do nabídky Setup, a poté vyberte Weather Server.

Vyberte svou meteostanici a zobrazte naměřená data.

Pro živé zobrazení údajů své meteostanice na PC nebo v mobilním prohlížeči přejděte na http://www.www.weathercloud.net.

ZOBRAZENÍ ÚDAJŮ O POČASÍ V APLIKACI WSVIEW PLUS

POZNÁMKA: Před zobrazením dat v aplikaci WSView plus je nutné připojit meteorologickou stanici k sítí WiFi. Meteorologická stanice a vaše zařízení musí být připojeny ke stejné sítí WiFi Nainstalujte si do svého mobilního telefonu aplikaci WSView plus. Klikněte na My Devices. Vaše meteorologická stanice se zobrazí v seznamu Device List.

Klikněte na svou meteorologickou stanici a nakonfigurujte připojení k meteorologickým serverům (Ecowitt, Wunderground atd.) podle pokynů v aplikaci.

Vyberte požadovaný server počasí a zobrazte naměřená data.

Meteorologická stanice

Napájecí zdroj Sítový adaptér AC–DC 5 V/ 1 A (součástí balení)
Senzory 1× senzor 7 v 1 (součástí balení)
Standard Wi-Fi 802.11 b/g/n
Provozní frekvence Wi-Fi/EIRP 2,4 GHz (2412–2472 MHz) / 16,1 dBm
Rozměry 181 × 116 × 22 mm
Hmotnost 235 g

Venkovní senzor

Napájení ze sitě Solární panel (vestavěný kondenzátor 6,5 V / 4 mA)
Záložní napájení 2× baterie AA 1,5 V (nej sou součástí balení)
Údaje o počasí Teplota, vlhkost, rychlost větru, směr větru, srážky, UV index, solární záření
Frekvence RF / EIRP 868 MHz (868,0–868,6) MHz / -2,44 dBm
Rozsah přenosu RF 150 m (492 stop)
Interval přenosu Každých 16 sekund
Provozní teplota -40 až 60 °C (-40 až 140 °F)
Rozměry cca 320 × 295 × 200 mm
Hmotnost 585 g

Čas

Zobrazení času HH : MM : SS
Formát času 12hodinový nebo 24hodinový formát
Zobrazení data	DD/MM/RRRR, MM/DD/RRRR nebo RRRR/MM/DD
Časová pásma GMT ± 12
DST	ZAPNUTO/VYPNUTO

Barometr

Jednotky barometru	hPa, inHg, mmHg
Rozsah měření	300–1100 hPa
Přesnost	700–1100 hPa ± 5 hPa
Předpověď počasí	Slunečno, polojasno, zataženo, déšť, bouřka, sníh a sněhová bouře
Režim zobrazení Relativní / absolutní
Paměťový režim	Denní maxima/minima
Upozornění	Upozornění na příliš vysoké/nízké hodnoty

Vnitřní/venkovní teplota

Jednotka teploty	°C a °F
Rozpětí vnitřních hodnot	-10 až 60 °C (-14 až 140 °F)
Rozpětí venkovních hodnot	-40 až 60 °C (-40 až 140 °F)
Přesnost venkovního/vnitřního měření	± 0,3 °C ( ± 0,6 °F)
Režim zobrazení Aktuální
Paměťový režim	Denní maxima/minima
Upozornění	Upozornění na příliš vysoké/nízké hodnoty

Vnitřní/venkovní vlhkost

Jednotka vlhkosti	%
Rozsah zobrazení	1–99 %
Přesnost venkovního/vnitřního měření	± 5 %
Režim zobrazení Aktuální
Paměťový režim	Denní maxima/minima
Upozornění	Upozornění na příliš vysoké/nízké hodnoty

Rychlost a směr větru

Jednotka rychlosti větru	m/s, km/h, uzly, mph, bft (Beaufortova stupnice), ft/s
Rozsah zobrazení	0–50 m/s, 180 km/h, 97 uzlů, 111 mph
Přesnost rychlosti	< 5 m/s: ± 0.5 m/s> 5 m/s: ± 10 %
Režim zobrazení Rychlost a nárazy větru
Paměťový režim	Rychlost a nárazy větru
Upozornění	Upozornění na vysoké rychlosti větru / nárazů větru
Směr větru	Aktuální vítr / průměrný směr větru
Přesnost měření směru větru	± 12°
Paměťový režim	Maxima nárazů/rychlosti větru
Upozornění	Výstraha při vysoké rychlosti větru / nárazech větru

Srážky

Jednotka srážek mm, in
Rozsah srážek 0 až 9999 mm (0 až 393,7 in)
Přesnost srážek ± 10 %
Režim zobrazení Aktuální
Paměťový režim Hodinové / Denní / Týdenní / Měsíční / Roční srážky
Režim zobrazení srážek Intenzita srážek /	Aktuální / Hodinové / Denní / Týdenní / Měsíční / Roční srážky
Upozornění Upozornění na maximální hodinové/denní srážky

UV index

Rozsah UV indexu 0–15
Pamětový režim Max

Sluneční záření

Jednotka slunečního záření Lux, Fc, W/m	^2
Rozsah slunečního záření 0–200 kLux
Přesnost měření slunečního záření ± 15 %
Pamětový režim Max

Ukazatele počasí

Dostupné ukazatele počasí Pocitová teplota / rosný bod
Režim zobrazení Aktuální
Paměťový režim Denní maxima/minima

Vyhrazujeme si právo na změnu technických specifikací.

ŘEŠENÍ PROBLÉMŮ

Venkovní senzor nekomunikuje s meteostanici

• Může jít o dočasnou ztrátu signálu způsobenou rušením nebo umístěním senzoru, případně o důsledek výměny baterií. Řešení může být jednoduché: vypněte meteostanici (odpojte napájecí adaptér a vyjměte baterie), počkejte 30 sekund a znovu připojte napájení a vložte baterie.
• Postavte meteostanici a venkovní senzor vedle sebe a znovu je spárujte.
• LED dioda na venkovním senzoru bliká každých 16 sekund. Pokud dioda každých 16 sekund nebliká. -podržte tlačitko RESET po dobu 3 sekund
• vytáhněte baterie, počkejte 1 minutu a současně zakrývejte solární panel, aby došlo k vybití -vyměnte baterie.
• Pokud byly baterie nedávno vyměněny, zkontrolujte jejich správnou polaritu.

Nesprávné hodnoty vnitřní a venkovní teploty

- Stabilizace venkovního senzoru může trvat až jednu hodinu – vyčkejte prosím.

- Pomocí kalibrační funkce nastavte vnitřní a venkovní teplotu podle správných hodnot z jiného spolehlivého zdroje.

Venkovní teplota je ve dne příliš vysoká

• Ujistěte se, že venkovní senzor není umístěn příliš blízko zdrojů tepla, jako jsou budovy, chodníky, zdi nebo klimatizace.
• Dbejte na to, aby senzor nebyl vystaven přímému slunečnímu záření.

Relativní tlak se neshoduje s oficiálními údaji

- Možná sledujete absolutní tlak, nikoli relativní tlak. Zvolte relativní tlak.

Srážkoměr hlásí déšť, i když neprší.

- Uchycení venkovního senzoru není stabilní (stožár se kýve). To může způsobit chybné přičítání srážek výkyvným mechanismem. Zajistěte, aby byl senzor pevně uchycený a zcela ve vodorovné poloze.

Problém s připojením WiFi

• Zkontrolujte, zda jsou správně nastaveny údaje pro připojení (název sítě a heslo).
• Ujistěte se, že meteostanice je napájena sítovým adaptérem. Pokud je napájena pouze z baterií, k Wi-Fi se nepřipojí.
• Meteostanice podporuje a připojuje se pouze k bezdrátovým sítím 2,4 GHz.
• Nepodporuje připojení k hostovským sítím.

Data nejsou odesílána na servery počasí

• Zkontrolujte, zda jste správně zadali identifikátor Station ID a klíč Station Key. Nejčastější chybou je záměna písmene O a číslice 0 nebo velkých a malých písmen.
• Zkontrolujte nastavení firewallu vašeho routeru. Meteostanice odesílá data přes port 80.
• Ujistěte se, že čas a datum na meteostanici jsou správně nastaveny. Pokud ne, mohou být odesílána stará data místo aktuálních.
• Zkontrolujte také správné nastavení časového pásma.

PÉCE A ÚDRZBA

• Čistěte sběrač dešťové vody každé 3 měsíce. Otočte jej proti směru hodinových ručiček a sejměte, aby se odkryl mechanismus srážkoměru, poté vyčistěte vlhkým hadříkem. Odstraňte nečistoty, prach a hmyz. Pokud se objevují problémy s hmyzem, postříkejte senzor lehce insekticidem.
• Senzor slunečního záření a solární panel čistěte každé 3 měsíce neabrazivním, mírně navlhčeným hadříkem.
• Vyměňujte baterie každé cca 1–2 roky. Pokud jsou baterie ponechány ve stanici příliš dlouho, mohou v důsledku vlivů prostředí začít prosakovat. V náročných podmínkách kontrolujte baterie každé 3 měsíce (při čištění solárního panelu).
  • V zasněženém prostředí nastřikejte horní část senzoru silikonovým sprejem proti námraze, aby se na ní neusazoval sníh.

KOMPATIBILNÍ SENZOR

PŘIPOJENÍ VENKOVNÍHO SENZORU

Umístěte hlavní jednotku a senzory vedle sebe. Hlavní jednotka automaticky rozpozná signály ze senzorů, obvykle do 3 minut.

- Zařízení podporuje až 8 dalších teplotních a vlhkostních (T&H) senzorů. Stisknutím tlačítka (CH) mezi nimi můžete přepínat.

Číslo položky Počet kanálů Popis Obrázek
MESENZOR 39 8 Teplota a vlhkost

	CZ - Čeština SK - Slovenčina PL - Polski HU - Magyar
	Napájecí adaptér	Napájací adaptér	Adapter zasilania	Töltő adapter
A	Název výrobce nebo ochranná známka, obchodní registrační číslo a adresa	Názov výrobcu alebo ochranná známka, obchodné registračné číslo a adresa	Nazwa producenta lub znak towarowy, handlowy numer rejestracyjny i adres	A gyártó megnevezése vagy védjegye, a cég nyilvántartási száma és címe
B	Identifikační značka modelu	Identifikačná značka modelu	Znak identyfikacyjny modelu	A modell azonosító jele
C	Vstupní napětí	Vstupné napětie	Napięcie wejściowe	Bemeneti feszültség
D	Vstupní frekvence	Vstupná frekvencia	Częstotliwość wejściowa	Bemeneti frekvencia
E	Výstupní napětí	Výstupné napětie	Napięcie wyjściowe	Kimeneti feszültség
F	Výstupní proud	Výstupný prúd Prąd wyjściowy	Kimeneti áramerösség
G	Výstupní výkon	Výstupný výkon	Moc wyjściowa	Kimeneti teljesítmény
H	Průměrná účinnost v aktivním režimu	Priemerná účinnosť v aktivnom režime	Sprawność średnia w trybie aktywnym	Átlagos hatékonyság aktív módban
I	Účinnost při malém zatížení (10 %)	Účinnosť pri malom zaťažení (10 %)	Sprawność przy niskim obciążeniu (10 %)	Hatékonyság alacsony terhelésnél (10 %)
J	Spotřeba energie ve stavu bez zátěže	Spotreba energie v stave bez zátáže	Zużycie energii w stanie bez obciążenia	Energiafogyasztás terhelésmentes állapotban
