NÁVOD K OBSLUZE LOF3H10BK ELECTROLUX

CS Návod k použití | Trouba 3

RO Manual de utilizare | Cuptor 18

Vítá vás Electrolux! Děkujeme vám, že jste si vybrali náš spotřebič.

Rady k používání, brožury, pokyny pro odstraňování závad a informace o servisu a opravách získáte na:

www.electrolux.com/support

Změny vyhrazeny.

OBSAH

1. BEZPEČNOSTNÍ INFORMACE....3
2. BEZPEČNOSTNÍ POKYNY 5
3. POPIS VÝROBKU....8
4. OVLÁDACÍ PANEL....8
5. PŘED PRVNÍM POUŽITÍM 8
6. DENNÍ POUŽÍVÁNÍ......9
7. DOPLNKOVÉ FUNKCE....10
8. FUNKCE HODIN....10
9. POUŽIVÁNÍ PRÍSLUŠENSTVÍ......11
10. TIPY A RADY....11
11. ČIŠTĚNÍ A ÚDRŽBA.... 13
12. ODSTRAŇOVÁNÍ ZÁVAD....15
13. ENERGETICKÁ ÚČINNOST.... 16
14. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ.... 17

1. ⚠BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a zranitelných osob

- Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním

postižením bez stálého dozoru udržujte z dosahu spotřebiče.

• Zabraňte dětem, aby si hrály se spotřebičem.
  • Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte.
  • VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Během používání a chladnutí udržujte spotřebič mimo dosah dětí a domácích zvířat.
• Je-li spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Spotřebič je určen výhradně pro přípravu jídel.
• Tento spotřebič je určen k běžnému domácímu použití ve vnitřních prostorách.
• Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.
• Tento spotřebič smí instalovat a výměnu kabelu provádět jen kvalifikovaná osoba.
• Nepoužívejte spotřebič, dokud není nainstalován do vestavné konstrukce.
• Před prováděním jakékoli údržby vždy spotřebič odpojte od napájení.
• Je-li napájecí kabel poškozený, smí ho vyměnit pouze výrobce, autorizované servisní středisko nebo osoby s podobnou příslušnou kvalifikací. Jinak by mohlo dojít k úrazu elektrickým proudem.
  • VAROVÁNÍ: Před výměnou žárovky se ujistěte, že je spotřebič vypnutý, abyste zabránili možnému úrazu elektrickým proudem.

• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Nedotýkejte se topných článků ani vnitřních ploch spotřebiče.
- Při vkládání nebo vyjímání příslušenství či nádobí vždy používejte kuchyňské chňapky.

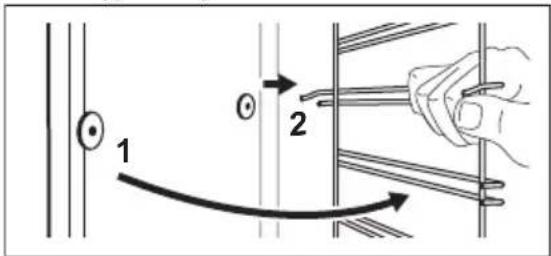

- Chcete-li odstranit drážky na rošty, vytáhněte z bočních stěn nejdřív jejich přední část a poté zadní část. Drážky na rošty nainstalujte stejným postupem v opačném pořadí.
- K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
- K čištění skleněných dvířek nepoužívejte drsné čisticí prostředky nebo ostré kovové škrabky. Mohly by poškrábat povrch, což by mohlo následně vést k rozbití skla.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Postupujte podle pokynů k instalaci, které jsou k dispozici na našich webových stránkách.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
• Netahejte spotřebič za držadlo.
• Spotřebič nainstalujte na bezpečném a vhodném místě, které splňuje požadavky na instalaci.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Před instalací spotřebiče ověřte, zda se jeho dvířka otevírají bez omezení.
• Spotřebič je vybaven elektrickým chladicím systémem. Musí být zapojen do elektrické sítě.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.
• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili napájecí kabel a síťovou zástrčku. Jestliže potřebujete přívodní kabel vyměnit, musí výměnu provést námi autorizované servisní středisko.
• Sít'ové kabely se nesmí dotýkat nebo se nacházet v blízkosti dvířek spotřebiče nebo výklenku pod spotřebičem, obzvláště je-li spotřebič v provozu nebo jsou-li dvířka horká.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče.

Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.

• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ni sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.
• Spotřebič se dodává se sít'ovou zástrčkou a napájecím kabelem.

Typy kabelů vhodné pro instalaci nebo výměnu v Evropě:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Průřez kabelu viz celkový příkon uvedený na typovém štítku. Také se můžete řídit tabulkou:

Celkový výkon (W) Průřez kabelu (mm²)

maximálně 1 380 3x0.75

maximálně 2 300 3x1

maximálně 3 680 3x1.5

Uzemňovací kabel (zelený/žlutý kabel) musí být o 2 cm delší než hnědý fázový a modrý nulový kabel.

2.3 Použijte

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení, úrazu elektrickým proudem či výbuchu.

• Neměňte technické parametry spotřebiče.
• Ujistěte se, že větrací otvory nejsou zablokované.
• Během provozu nenechávejte spotřebič bez dozoru.

• Po každém použití spotřebič vypněte.

• Pokud je spotřebič v provozu, bud'te při otevírání jeho dvířek opatrní. Může uniknout horký vzduch.

• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.
• Na otevřená dvířka netlačte.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Dvířka spotřebiče otvírejte opatrně. Používáte-li přísady obsahující alkohol, může vzniknout směs alkoholu a vzduchu.
• Při otvírání dvířek nesmí být v blízkosti spotřebiče jiskry ani otevřený oheň.
  • Vždy používejte sklo a sklenice schválené k zavařování.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumist'ujte hořlavé předměty nebo předměty nasáklé hořlavinami.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Aby nedošlo k poškození nebo změnám barvy smaltu:
  – Nepokládejte nádoby ani jiné předměty přímo na dno spotřebiče.
  – Nepokládejte hliníkovou fólii přímo na dno vnitřku spotřebiče.
  – Nenalévejte vodu přímo do horkého spotřebiče.
  – Po dokončení přípravy jídla nenechávejte ve spotřebiči vlhké talíře ani jídlo.
  – Při vkládání nebo vyjímání příslušenství bud’te opatrní.

- Barevné změny na smaltovaném povrchu nebo nerezové oceli nemají vliv na výkon spotřebiče.

- Pří pečení vláčných moučníků použijte hluboký plech. Ovocné šťávy mohou zanechat trvalé skvrny.

• Vždy vařte se zavřenými dvířky spotřebiče.

- Je-li spotřebič instalován za nábytkovým panelem (např. dvířky), dvířka nábytku nesmí být nikdy zavřená, když je spotřebič v provozu. Za zavřeným nábytkovým panelem může docházet k nárůstu horka a vlhka, což může následně poškodit spotřebič, pouzdro nebo podlahu. Nezavírejte nábytkový panel, dokud spotřebič po použití zcela nevychladne.

2.4 Čištění a údržba

VAROVÁNÍ!

Hrozí nebezpečí poranění, požáru nebo poškození spotřebiče.

• Před údržbou spotřebič vždy vypněte a vytáhněte síťovou zástrčku ze zásuvky.
• Přesvědčte se, že je spotřebič chladný. Mohlo by dojít k prasknutí skleněných panelů.
• Dojde-li k poškození skleněných panelů dveří, ihned je vyměňte. Obrat’te se na autorizované servisní středisko.
• Při vyjímání dvířek ze spotřebiče bud'te opatrní, dvířka jsou těžká.
• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Spotřebič čistěte vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.
• Použijete-li sprej do trouby, říd'te se bezpečnostními pokyny uvedenými na jeho balení.

2.5 Vnitřní osvětlení

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem.

• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, at’ už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče. Nejsou určeny k použití v jiných spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.
• Tento výrobek obsahuje světelný zdroj s třídou energetické účinnosti G.
• Používejte pouze žárovky se stejnými vlastnostmi.

2.6 Servis

• Je-li nutná oprava spotřebiče, obrat'te se na autorizované servisní středisko.
• Používejte pouze originální náhradní díly.

2.7 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
• Spotřebič odpojte od elektrické sítě.
• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

3. POPIS VÝROBKU

3.1 Celkový pohled

1 2 4 5 6 7 8 9 10 11 1 2 3 4

1 Ovládací panel
2 Volič pečicích funkcí
3 Displej
4 Ovladač (teploty)
5 Větrací otvory pro chladicí ventilátor
6 Topné těleso
7 Osvětlení
8 Ventilátor
9 Zasouvací mřížka, vyjímatelné
10 Vlis vnitřku trouby – Zásobník na čištění vodou
11 Polohy mřížky

4. OVLÁDACÍ PANEL

4.1 Zapnutí a vypnutí spotřebiče

Zapnutí spotřebiče:

1. Otočením ovladače pečicích funkcí zvolte funkci.
2. Otočením ovladače upravte nastavení. Vypnutí spotřebiče: otočte ovladač pečicích funkcí do polohy vypnuto 0

4.2 Senzorová tlačítka / tlačítka

Slouží k nastavení času.

Slouží k nastavení funkce hodin.

Slouží k nastavení času.

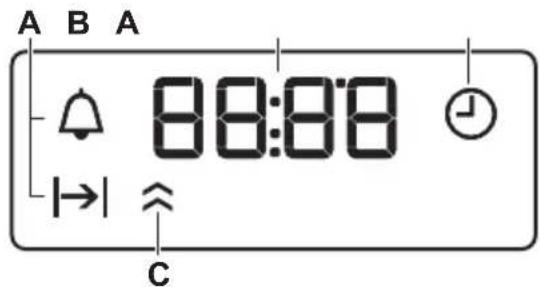

4.3 Displej

A B A 88:88 C

A. Funkce hodin
B. Časovač
C. Ukazatel zahřívání

5. PŘED PRVNÍM POUŽITÍM

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 Nastavení času

Po prvním připojení k síťovému napájení vyčkejte, dokud se na displeji nezobrazí: "00:00" nebo "12:00" (v závislosti na modelu).

1., + stisknutím nastavte čas.

1. -stisknutím ho potvrd'te nebo se nastavený denní čas uloží po pěti sekundách automaticky.

5.2 První předehřívání a čištění

Před prvním použitím a kontaktem s potravinami předehřejte prázdný spotřebič. Ze spotřebiče může vycházet nepříjemný zápach a kouř. Během předehřívání místnost větrejte.

1. Odstraňte ze spotřebiče veškeré příslušenství a vyjímatelné drážky na rošty.

2. Nastavte funkci ☐. Nastavte maximální teplotu. Nechte spotřebič pracovat po dobu 1 h.

3. Nastavte funkci .Nastavte maximální teplotu. Nechte spotřebič pracovat po dobu 15 min.

4. Nastavte funkci. Nastavte maximální teplotu. Nechte spotřebič pracovat po dobu 15 min.
5. Vypněte spotřebič a počkejte, dokud nevychladne.
6. Spotřebič a příslušenství otrěte pouze hadříkem z mikrovlákna namočeným v roztoku teplé vody a šetrného mycího prostředku.
7. Příslušenství a vyjímatelné drážky na rošty vložte zpět do jejich původní polohy.

6. DENNÍ POUŽÍVÁNÍ

! VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Pečicí funkce

Osvětlení

K zapnutí osvětlení.

Vlhký konvekční vzduch

Tato funkce slouží k úspoře energie při pečení. Při použití této funkce se teplota ve vnitřku spotřebiče může lišit od nastavené teploty. Může dojít ke snížení tepelného výkonu. Další informace naleznete v kapitole „Denní používání“, Poznámky: Vlhký konvekční vzduch.

Konvenční pečení / Čištění vodou

K pečení a opékání jídel na jedné úrovni trouby.

Viz kapitola „Čištění a údržba“, kde naleznete další informace o: Čištění vodou.

Spodní ohřev

K pečení koláčů s křupavým korpusem a zavařování potravin.

Pravý horký vzduch

K pečení masa a koláčů. Nastavte nižší teplotu než při použití funkce Horní/spodní ohřev, protože ventilátor rovnoměrně rozvádí teplo uvnitř trouby.

Gril

Ke grilování tenkých kusů potravin a opékání chleba.

Turbo gril

K pečení velkých kusů masa nebo drůbeže s kostmi na jedné úrovni. K zapékání a pečení dozlatova.

Funkce pizzy

K pečení pizzy a dalších pokrmů, které vyžadují více tepla zespodu.

Rozmrazování

K rozmrazování potravin (zeleniny a ovoce). Doba rozmrazování závisí na množství a velikosti zmražených potravin.

6.2 Poznámky: Vlhký konvekční vzduch

Tato funkce byla použita ke splnění energetické třídy a požadavku na ekodesign (podle směrnice EU 65/2014 a EU 66/2014). Testy podle normy: IEC/EN 60350-1.

Dvířka trouby by měla být během pečení zavřená, aby nedošlo k přerušení funkce a aby trouba fungovala co nejúsporněji.

Pokyny k pečení najdete v kapitole „Tipy a rady“, Vlhký konvekční vzduch. Obecná doporučení ohledně úspory energie najdete v kapitole „Energetická účinnost“, Tipy pro úsporu energie.

6.3 Nastavení pečicí funkce

1. Pečicí funkci zvolíte otočením ovladače pečicích funkcí.
2. Otočením ovladače zvolte teplotu.

7. DOPLŇKOVÉ FUNKCE

7.1 Chladicí ventilátor

Když je spotřebič v provozu, chladicí ventilátor se automaticky zapne, aby udržoval povrch spotřebiče chladný. Pokud spotřebič vypnete, chladicí ventilátor bude dál pracovat až do úplného ochlazení spotřebiče.

1. Po ukončení přípravy spotřebič vypněte otočením ovladačů do polohy vypnuto.

7.2 Bezpečnostní termostat

Nesprávná obsluha trouby nebo vadné součásti mohou způsobit nebezpečné přehřátí. Aby se tomu zabránilo, je tato trouba vybavena bezpečnostním termostatem, který přeruší napájení. Po poklesu teploty se trouba opět automaticky zapne.

8. FUNKCE HODIN

8.1 Tabulka funkcí hodin

Denní čas

K nastavení, změně nebo kontrole denního času.

Délka

Slouží k nastavení délky provozu spotřebiče.

Minutka

K nastavení odpočítávání času. Tato funkce nemá žádný vliv na provoz spotřebiče. Tuto funkci můžete zapnout kdykoliv, i u vypnutého spotřebiče.

8.2 Nastavení: Denní čas

1. -opakovaným stisknutím změníte denní čas. -bliká.

2. , +stisknutím nastavte čas. Asi po 5 sek blikání přestane a na displeji se zobrazí čas.

- bliká po připojení spotřebiče k elektrické síti, po výpadku elektrické energie nebo neníli nastaven časovač. + - stisknutím nastavte čas.

8.3 Nastavení: Délka

1. Nastavte pečicí funkci a teplotu.

2. • opakovaně stiskněte. - blíká.

3. , + stisknutím nastavte: Délka.

Na displeji se zobrazí. → L→l bíká po uplynutí nastaveného času. Zazní zvuková signalizace a spotřebič se vypne.

1. Chcete-li signál vypnout, stiskněte libovolné tlačítko.

2. Otočte ovladače do polohy vypnuto.

8.4 Nastavení: Minutka

1. • opakovaně stiskněte. - bliká.
2. , + stisknutím nastavte čas.

Funkce se automaticky spustí po 5 sek. Po uplynutí nastaveného času zazní zvukový signál.

1. Chcete-li signál vypnout, stiskněte libovolné tlačítko.

2. Otočte ovladače do polohy vypnuto.

8.5 Zrušení: Funkce hodin

1. -opakovaně stiskněte, dokud nezačne blikat symbol funkce hodin.
2. Stiskněte a podržte . Funkce hodin po několika sekundách zhasne.

9. POUŽÍVÁNÍ PŘÍSLUŠENSTVÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

9.1 Vkládání příslušenství

Dostupné příslušenství v závislosti na modelu. Naskenujte QR kód a zkontrolujte, jak používat příslušenství dodané s vaším spotřebičem. Volitelné příslušenství si můžete objednat samostatně. Ohledně dalších informací se obrat'te na svého místního dodavatele.

Malý zářez nahoře zajišťuje vyšší bezpečnost a chrání proti překlopení. Tyto zářezy také fungují jako ochrana proti překlopení. Okraj kolem roštu slouží jako ochrana proti sklouznutí varných nádob z roštu.

Vložte příslušenství (tvarovaný rošt / plech na pečení) mezi vodicí lišty drážky roštu. Ujistěte

se, že se rošt dotýká zadní strany vnitřku trouby a nožičky směřují dolů.

Pokud má váš plech sklon, umístěte jej směrem k zadní části vnitřku trouby.

Pokud je na příslušenství nápis, ujistěte se, že je otočeno směrem k vám.

Pokud používáte plech s otvory, umístěte pod něj plech na pečení / pánev na odkapávající tekutiny.

10. TIPY A RADY

10.1 Doporučení k pečení

Teploty a časy připravy v tabulkách jsou pouze orientační. Závisí na receptu a kvalitě a množství použitých přísad.

Váš spotřebič může péct jinak, než jak jste byli zvyklí u starého spotřebiče. Níže uvedené rady představují doporučená nastavení teploty, délky přípravy a polohy roštu pro specifické druhy pokrmů.

Polohy roštů v troubě se počítají zdola.

Jestliže nemůžete najít nastavení pro konkrétní recept, snažte se vybrat podobný.

Tipy pro úsporu energie naleznete v kapitole „Energetická účinnost“.

Symboly použité v tabulkách:

Druh jídla

Pečicí funkce

Teplota

Příslušenství

Poloha roštu

Čas pečení (min)

10.2 Vlhký konvekční vzduch – doporučená příslušenství

Používejte formy a nádoby z tmavého kovu a s povrchovou vrstvou. Pohlcují teplo lépe než nádoby ze světlého kovu a s reflexní úpravou.

• Plech na pizzu – tmavý, s povrchovou vrstvou, průměr 28cm
• Zapékací mísa – tmavá, s povrchovou vrstvou, průměr 26cm
• Pečicí šálky – keramické, průměr 8cm, výška 5 cm

- Dortový korpus – tmavý, s povrchovou vrstvou, průměr 28cm

10.3 Vlhký konvekční vzduch

Nejlepších výsledků dosáhnete, budete-li se řídit doporučenou dobou pečení v tabulce níže.

Sladké pečivo, 12 kusů	plech na pečení nebo pekáčna zachycení tuku	180 2 35 - 40
Pečivo, 9 kusů plech na	pečení nebo pekáčna zachycení tuku	180 2 35 - 40
Mražená pizza, 0,35 kg	tvarovaný rošt 220 2 35 - 40
Piškotová roláda plech	na pečení nebo pekáčna zachycení tuku	170 2 30 - 40
Sušenka brownie plech	na pečení nebo pekáčna zachycení tuku	180 2 30 - 40
Suflé, 6 kusů keramické	pečicí šálky na tvarovaný rošt	200 3 30 - 40
Dort. korp., pišk. těsto	dortový korpus na tvarovanýrošt	170 2 20 - 30
Piškotový dort zapékací	mísa na tvarovanýrošt	170 2 35 - 45
Pošírovaná ryba, 0,3 kg	plech na pečení nebo pekáčna zachycení tuku	180 3 35 - 45
Celá ryba, 0,2 kg	plech na pečení nebo pekáčna zachycení tuku	180 3 35 - 45
Rybí filé, 0,3 kg	plech na pizzu na tvarovanýrošt	180 3 35 - 45
Pošírované maso,0,25 kg	plech na pečení nebo pekáčna zachycení tuku	200 3 40 - 50
Šašlik, 0,5 kg	plech na pečení nebo pekáčna zachycení tuku	200 3 25 - 35
Sušenky, 16 kusů	plech na pečení nebo pekáčna zachycení tuku	180 2 20 - 30
Makronky, 20 kusů	plech na pečení nebo pekáčna zachycení tuku	180 2 40 - 45
Muffin, 12 kusů	plech na pečení nebo pekáčna zachycení tuku	170 2 30 - 40
Slané pečivo, 16 kusů	plech na pečení nebo pekáčna zachycení tuku	170 2 35 - 45
Sušenky z křehkéhotěsta, 20 kusů	plech na pečení nebo pekáčna zachycení tuku	150 2 40 - 50
Ovocné dortíky, 8 kusů	plech na pečení nebo pekáčna zachycení tuku	170 2 20 - 30

		°C
Zelenina, pošírovaná, 0,4 kg	plech na pečení nebo pekáč na zachycení tuku	180 3 35 - 40
Vegetariánská omeleta	plech na pizzu na tvarovaný rošt	200 3 30 - 45
Středomořská zelenína, 0,7 kg	plech na pečení nebo pekáč na zachycení tuku	180 4 35 - 40

10.4 Informace pro zkušebny

Testy podle normy IEC 60350-1.

Malé koláče, 16 kousků na plech	Konvenční pečení Plech na pečení 3 170 20 - 35
Malé koláče, 16 kousků na plech	Pravý horký vzduch Plech na pečení 3 160 20 - 35
Malé koláče, 16 kousků na plech	Pravý horký vzduch Plech na pečení 1 a 3 160 20 - 35
Jablečný koláč, 2 formy na pečení, ∅ 20 cm	Konvenční pečení Tvarovaný rošt 1 170 70 - 90
Jablečný koláč, 2 formy na pečení, ∅ 20 cm	Pravý horký vzduch Tvarovaný rošt 2 160 70 - 90
Piškotový koláč, v dortové formě ∅ 26 cm	Konvenční pečení Tvarovaný rošt 2 170 35 - 45
Piškotový koláč, v dortové formě ∅ 26 cm	Pravý horký vzduch Tvarovaný rošt 2 160 35 - 45
Máslové sušenky 1)	Konvenční pečení Plech na pečení 3 150 20 - 35
Máslové sušenky 1)	Pravý horký vzduch Plech na pečení 3 150 20 - 35
Topinky 1)	Gril Tvarovaný rošt 3 max. 1 - 5

1) Nechte spotřebič 10 minut předehřát.

11. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

11.1 Poznámky k čištění

Čisticí prostředky

- Přední stranu spotřebiče očistěte pouze hadříkem z mikrovlákna namočeným

v roztoku teplé vody a šetrného mycího prostředku. Očistěte a zkontrolujte těsnění dvířek kolem rámu vnitřku trouby.

• Kovové plochy očistěte pomocí čisticího roztoku.
• Skvrny vyčistěte pomocí šetrného čisticího prostředku.

Každodenní použití

• Po každém použití vyčistěte vnitřek spotřebiče. Hromadění mastnoty či zbytků jídel může způsobit požár.
• Ve spotřebiči nebo na skleněných panelech dvířek se může srážet vlhkost. Chcete-li kondenzaci omezit, nechte spotřebič před přípravou jídla na 10 minut předehřát. Ve spotřebiči neuchovávejte potraviny déle než 20 minut. Po každém použití vysušte vnitřek spotřebiče pouze hadříkem z mikrovlákna.

Příslušenství

• Všechno příslušenství vyčistěte po každém použití a nechte jej oschnout. Použijte pouze hadřík z mikrovlákna namočený v roztoku teplé vody a šetrného mycího prostředku. Nečistěte příslušenství v myčce nádobí.
• Nepřilnavé příslušenství nečistěte pomocí abrazivních čisticích prostředků nebo ostrých předmětů.

11.2 Vyzjmutí drážek na rošty

Chcete-li spotřebič vyčistit, vyjměte drážky na rošty.

1. Vypněte spotřebič a počkejte, dokud nevychladne.
2. Odtáhněte přední část konstrukce roštových drážek od postranní stěny.
3. Odtáhněte zadní konec konstrukce roštových drážek od postranní stěny a vyjměte ji.

1 2

1. Drážky na rošty nainstalujte stejným postupem v opačném pořadí. Jsou-li dodány teleskopické výsuvy, musí jejich čepy směřovat dopředu.

11.3 Čištění vodou

Tento proces čištění využívá vlhkost k odstranění zachyceného tuku a zbytků jídel ze spotřebiče.

1. Nalijte vodu do vlisu vnitřku trouby: 150 ml.
2. Nastavte funkci .☐
3. Nastavte teplotu na 90 °C.
4. Nechte spotřebič pracovat po dobu 30 min.
5. Vypněte spotřebič.
6. Vyčkejte, dokud spotřebič nevychladne. Osušte vnitřek měkkým hadříkem.

11.4 Odstranění a instalace dvířek

Dvířka trouby se skládají ze dvou skleněných panelů. Dvířka trouby a vnitřní skleněný panel lze za účelem čištění demontovat. Před demontáží skleněných panelů si přečtěte celou kapitolu „Odstranění a instalace dvířek“.

POZOR!

Spotřebič bez skleněných panelů nepoužívejte.

1. Dvířka trouby zcela otevřete a podržte oba dveřní závěsy.

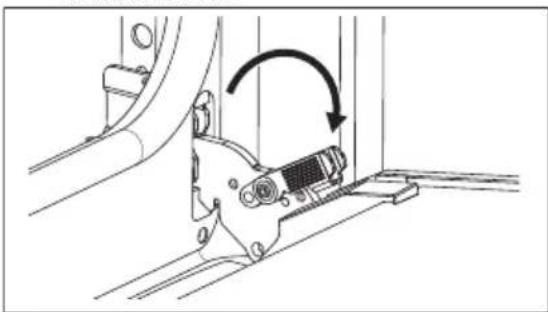

1. Zvedněte západky a táhněte za ně, dokud necvaknou.

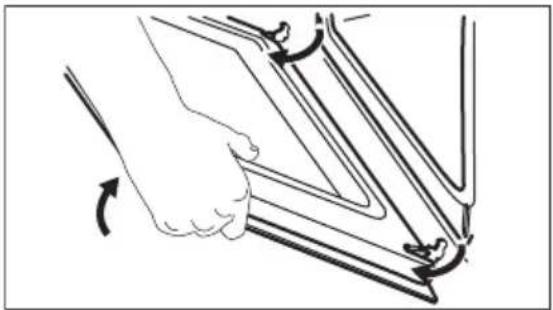

1. Napůl přivřete dvířka trouby do první polohy otevření. Pak dvířka nadzdvihněte a vytáhněte z jejich umístění.

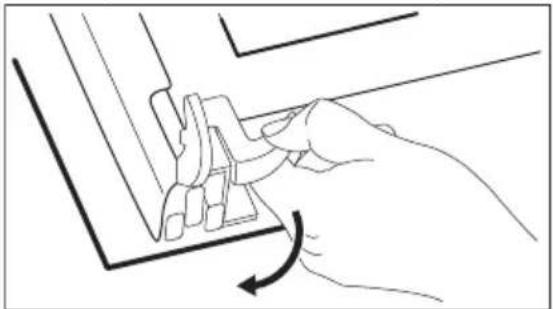

1. Dvířka položte na pevnou plochu na měkkou látku, uvolněte blokovací systém a vytáhněte vnitřní skleněný panel.

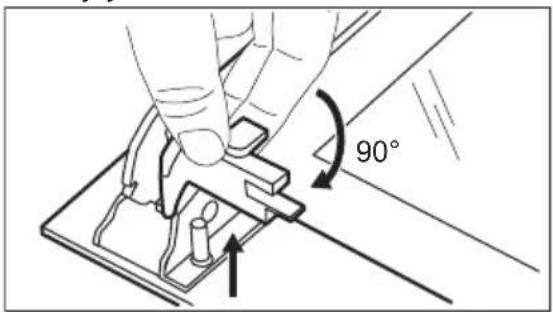

1. Otočte spojovací díly o 90° a vytáhněte je z jejich umístění.

90°

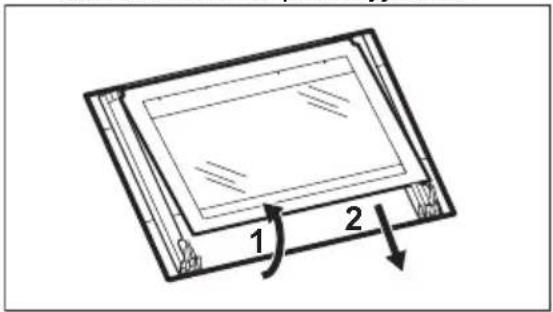

1. Skleněný panel nejprve opatrně nadzdvihněte a poté vyjměte.

1 2

1. Skleněné panely omyjte vodou s mycím prostředkem. Skleněné panely opatrně osušte. Skleněné panely nemyjte v myčce nádobí.
2. Po vyčištění skleněný panel a dvířka trouby opět nasad'te.

Jsou-li dvířka správně nainstalována, uslyšíte při zavíráni západek cvaknutí.

Při správné instalaci dveřní lišta zacvakne.

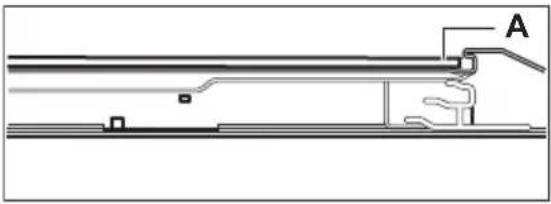

Dávejte pozor, abyste vnitřní skleněný panel

A nainstovali správně na jeho místo.

Nebezpečí úrazu elektrickým proudem. Žárovka může být horká.

1. Vypněte spotřebič a počkejte, dokud nevychladne.
2. Spotřebič odpojte od elektrické sítě.
3. Položte hadřík na dno trouby.

Zadní žárovka

1. Skleněným krytem otočte a sejměte jej.
2. Skleněný kryt vyčistěte.
3. K výměně použijte vhodnou žárovku odolnou proti teplotě 300 °C.
4. Nasad'te skleněný kryt.

12. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

12.1 Co dělat, když...

Ve všech případech, které nejsou v této tabulce zahrnuty, se obrat'te na autorizované servisní středisko.

Problém Příčina a náprava
Spotřebič se neohřivá. Je spálená pojistka.Zkontrolujte, zda příčinou závady není pojistka. Pokud problém přetrvává, obrat’te se na kvalifikovaného elektrikáře.
Těsnění dvířek je poškozené.	Nepoužívejte spotřebič.Obrat’te se na autorizované servisní středisko.
Na displeji se zobrazí"00:00" nebo "12:00".	Došlo k výpadku proudu.Nastavte denní čas. Viz část „Před prvním použitím“.
Osvětlení nefunguje. Spálená žárovka. Vyměň-te žárovku. Viz „Čištění a údržba“, Výměna žárovky.

12.2 Servisní údaje

Pokud problém nemůžete vyřešit sami, obraťte se na svého prodejce nebo autorizované servisní středisko.

Potřebné údaje pro servisní středisko najdete na typovém štítku. Typový štítek se nachází na předním rámu spotřebiče. Je vidět, když otevřete dvířka. Typový štítek ze spotřebiče neodstraňujte.

Doporučujeme vám zapsat si údaje sem:

Model (MOD.) :

Výrobní číslo (PNC):

Sériové číslo (S.N.):

13. ENERGETICKÁ ÚČINNOST

13.1 Informační list výrobku a informace o výrobku dle nařízení EU o energetických štítcích a ekodesignu

Jméno dodavatele Electrolux

Označení modelu LOF3H10BK 944068551

Index energetické účinnosti 95.1

Třída energetické účinnosti A

Spotřeba energie při standardním zatížení, konvenční ohřev 0.89 kWh/cyklus

Spotřeba energie při standardním zatížení, režim nuceného větrá- 0.78 kWh/cyklus ku

Počet dutin 1

Zdroj tepla Elektrická energie

Hlasitost 65 l

Typ trouby Vestavná trouba

Hmotnost 28.2 kg

IEC/EN 60350-1 - Elektrické spotřebiče na vaření pro domácnost – část 1: Rozsahy, trouby, parní trouby a grily - Metody měření výkonu.

13.2 Informace o výrobku týkající se spotřeby energie a maximální doby do dosažení příslušného režimu nízké spotřeby energie

Spotřeba energie v pohotovostním režimu 0.8 W

Maximální doba potřebná k tomu, aby zařízení automaticky dosáhlo příslušného režimu nízké spotřeby energie 20 min

13.3 Tipy pro úsporu energie

Následující tipy vám pomohou ušetřit energii při používání spotřebiče.

Ujistěte se, že jsou dvířka spotřebiče při jeho provozu zavřená. Během pečení neotvírejte dvířka spotřebiče příliš často. Těsnění dvířek udržujte čisté a kontrolujte, zda je na svém místě řádně uchyceno.

Pro účinnější úsporu energie používejte kovové nádobí a formy a nádoby z tmavého kovu a s povrchovou vrstvou.

Spotřebič před vařením nepředehřívejte, pokud to není výslovně doporučeno.

Připravujete-li několik jídel najednou, snažte se, aby prodlevy při pečení byly co nejkratší.

Horkovzdušné pečení

Je-li to možné, pro úsporu energie používejte funkce pečení s ventilátorem.

Zbytkové teplo

Je-li doba pečení delší než 30 minut, snižte teplotu spotřebiče na minimum 3–10 minut před koncem pečení. Pečení bude pokračovat i nadále díky zbytkovému teplu uvnitř spotřebiče.

Zbytkové teplo můžete využít k uchování teploty jídla nebo ohřevu jiného pokrmu.

Uchování teploty jídla

Chcete-li využít zbytkové teplo k uchování teploty jídla, zvolte nejnižší možné nastavení teploty.

Vlhký konvekční vzduch

Tato funkce slouží k úspoře energie při pečení.

14. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhoďte do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem helikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

1.2 Všeobecná bezpečnost'

Celkový výkon (W) Čast' kábla (mm²)

maximum 1 380 3x0.75

maximum 2 300 3x1

maximum 3 680 3x1.5

- Pri varení musia byt' dvierka spotrebiča vždy zatvorené.

- Pri inštalácii spotrebiča za nábytkový panel (napr. dvere) zabezpečte, aby dvere neboli počas prevádzky spotrebiča nikdy zatvorené. Za zatvoreným nábytkovým

Hrozí nebezpečenstvo zásahu elektrickým prúdom.

- Ak treba dat' spotrebič opravit', obrát'te sa na autorizované servisné stredisko.

1. Otočením ovládača funkcií ohrevu vyberte funkciu.
2. Otočením ovládača upravte nastavenia. Ak chcete spotrebič vypnút: otočte ovládač funkcií ohrevu do polohy Vypnuté 0

4.2 Senzorové polia / Tlačidlá

Nastavenie času.

A. Časové funkcie
B. Časovač
C. Ukazovatel ohrevu

5. PRED PRVÝM POUŽITÍM

VAROVANIE!

Po prvom zapojení do elektrickej siete počkajte, kým sa na displeji nezobrazí: "00:00" alebo "12:00" (v závislosti od modelu).

1. , + stlačte, aby ste nastavili čas.

2. —stlačením potvrdte alebo sa nastavený denný čas automaticky uloží po 5 sekundách.

Pečenie s využitím vlhkosti

6.2 Poznámky k: Pečenie s využitím vlhkosti

Pokyny ohladom varenia nájdete v kapitole „Rady a tipy“, Pečenie s využitím vlhkosti. Všeobecné odporúčania na úsporu energie si

1. Otočením ovládača funkcií ohrevu nastavíte funkciu ohrevu.

7. DOPLNKOVÉ FUNKCIE

7.1 Chladiaci ventilátor

Ked' je spotrebič v prevádzke, automaticky sa zapne chladiaci ventilátor, aby udržal povrch spotrebiča chladný. Ak spotrebič vypnete, chladiaci ventilátor môže pokračovat' v činnosti, kým sa spotrebič neochladí.

1. Otočením otočného ovládača vyberte teplotu.
2. Po skončení pečenia otočte ovládače do polohy Vypnuté, aby ste spotrebič vypli.

7.2 Bezpečnostný termostat

1. Nastavte funkciu ohrevu a teplotu.

2. Opakovane stlačte . blika.

3. , + stlačením nastavte hodinu. Doba trvania.

Na displeji sa zobrazí → I→bíká po uplynutí nastaveného času. Zaznie signál a rúra sa vypne.

1. Signál sa vypína stlačením lubovolného tlačidla.
2. Otočné ovládače otočte do polohy vypnuté.

1. Opakovane stlačte . blíká.
2. +, — stlačte, aby ste nastavili čas. Funkcia sa spustí automaticky po 5 sek. Ked' uplynie nastavený čas, zaznie zvukový signál.
3. Signál sa vypína stlačením ľubovolného tlačidla.
4. Otočné ovládače otočte do polohy vypnuté.

Tipy na úsporu energie nájdete v kapitole „Energetická účinnost“.

Symboly použité v tabuľkách:

Druh potravín

Funkcia ohrevu

Teplota

Príslušenstvo

Úroveň roštu v rúre

Čas prípravy (min)

10.3 Pečenie s využitím vlhkosti

1. Do priehlbiny dutiny nalejte vodu: 150 ml.
2. Nastavte funkciu
3. Nastavte teplotu na 90 °C.
4. Spotrebič nechajte spustený 30 min.
5. Vypnite spotrebič.
6. Počkajte, kým spotrebič nevychladne. Dutinu vysušte mäkkou handričkou.

1. Západky nadvihnite a potiahnite, kým nezacvaknú.

11.5 Výmena osvetlenia

VAROVANIE!

Ak problém nedokážete odstránit' sami, kontaktujte vášho predajcu alebo autorizované servisné stredisko.

Sériové číslo (S.N.):

13. ENERGETICKÁ ÚČINNOST

V záujme vyššej úspory energie používajte tmavý matný kovový riad a nádoby.

Pečenie s využitím vlhkosti

Materiály označené symbolom odovzdajte na recykláciu. Obal hod'te do príslušných kontajnerov na recykláciu. Chráněž životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte spotrebiče označené symbolom
