NÁVOD K OBSLUZE VG270UA ACER

Uživatelská příručka

Informace pro bezpečnost a pohodlí

Bezpečnostní pokyny

Pečlivě si přečtěte tyto pokyny. Uschovejte tento dokument pro budoucí použití. Dodržujte veškerá varování a pokyny uvedené na tomto výrobku.

Speciální poznámky k monitorům LCD

Následující příznaky jsou u monitoru LCD normální a nepředstavují závadu.

• Vzhledem k podstatě fluorescenčního světla může obrazovka při prvním použití blikat. Vypněte a zapněte vypínač, aby blikání zmizelo.
• S ohledem na používanou pracovní plochu může být jas obrazovky mírně nerovnoměrný.
• Obrazovka LCD obsahuje 99,99 % nebo více efektivních bodů. Na obrazovce se může vyskytnout 0,01 % nebo méně vad, například trvale tmavý nebo světlý obrazový bod.
• Vzhledem k podstatě této obrazovky LCD se může po změně dlouhodobě zobrazeného obrazu na obrazovce až několik hodin setrvačně zobrazovat dosvit. V takovém případě se bude obrazovka obnovovat pomalu změnou obrazu nebo vypnutím vypínače na několik hodin.

Čištění monitoru

Při čištění monitoru vždy pečlivě dodržujte následující zásady:

• Před čištěním monitor vždy odpojte z elektrické zásuvky.
• Měkkým hadříkem otřete obrazovku a přední a boční strany skříně.

Přístupnost

Elektrická zásuvka, do které připojujete napájecí kabel, musí být snadno přístupná a musí se nacházet co nejblíže obsluze zařízení. Je-li třeba odpojit zařízení od napájení, nezapomeňte odpojit napájecí kabel z elektrické zásuvky.

Bezpečný poslech

V zájmu ochrany sluchu dodržujte následující pokyny.

• Postupně zvyšujte hlasitost až na úroveň, na které slyšíte zvuk čistě, příjemně a bez zkreslení.
• Po nastavení úrovně hlasitosti již hlasitost nezvyšujte.
• Omezte délku poslechu hudby při vysoké hlasitosti.
• Nepřehlušujte hlučné okolí zvýšením hlasitosti.
• Pokud neslyšite osoby, které hovoří blízko vás, snižte hlasitost.

Varování

• Toto zařízení nepoužívejte v blízkosti vody.
• Zařízení nepokládejte na nestabilní vozíky, stojany nebo stoly. V případě pádu může dojít k vážnému poškození.
• Větrací štěrbiny a otvory zajišťují spolehlivý provoz zařízení a chrání jej před přehřátím. Tyto otvory nesmí být zakryty ani jinak omezeny. Při umístění zařízení na postel, pohovku, polštář nebo jiný měkký povrch nesmí být větrací otvory nikdy zablokované. Toto zařízení nesmí být v žádném případě umístěno poblíž radiátoru nebo jiného tepelného zdroje a ani nesmí být použito jako vestavěná aplikace, aniž by byla zajištěno dostatečné větrání.
• Nikdy nezasunujte žádné předměty do otvorů v plášti zařízení. Může se jednat o součásti pod vysokým napětím nebo o uzemňovací vývody. Při kontaktu hrozí nebezpečí požáru nebo úrazu elektrickým proudem. Zabraňte potřísnění nebo vniknutí tekutiny do zařízení.
• Aby se zabránilo poškození vnitřních součástí a úniku elektrolytu z baterie, neumíst'ujte zařízení na vibrující povrch.
• Toto zařízení zásadně nepoužívejte při sportování, cvičení nebo v jiném vibračním prostředí, které pravděpodobně způsobí neočekávaný zkrat nebo poškození vnitřních zařízení.
• Adaptér slouží k použití pouze pro tento monitor, nesmí být používán k jiným účelům.

Používání elektrické energie

- Toto zařízení musí být napájeno typem napájení uvedeným na štítku s označením. Pokud si nejste jistí, jaký typ napájení máte k dispozici, obrat'te se na prodejce nebo na místního dodavatele elektrické energie.

• Nepokládejte nic na napájecí kabel. Umístěte zařízení tak, aby nikdo na napájecí kabel nestoupal.
• Používáte-li při napájení zařízení prodlužovací kabel, nesmí jmenovitá proudová kapacita napájeného zařízení překračovat jmenovitou proudovou kapacitu prodlužovacího kabelu. Celková jmenovitá kapacita všech zařízení připojených k jedné elektrické zásuvce nesmí překročit kapacitu pojistky.

- Nepřetěžujte elektrický přívod, prodlužovací kabel nebo zásuvku připojením příliš mnoha spotřebičů. Celková zátěž systému nesmí přesáhnout 80 % kapacity příslušné větve napájecího obvodu. V případě použití prodlužovacích kabelů nesmí zátěž přesáhnout 80 % vstupního výkonu prodlužovacího kabelu.

- Napájecí kabel tohoto zařízení je vybaven 3žilovou uzemněnou zástrčkou. Tuto zástrčku lze připojit pouze do uzemněné elektrické zásuvky. Před zasunutím zástrčky napájecího kabelu zkontrolujte, zda je elektrická zásuvka řádně uzemněna. Nepřipojujte zástrčku do neuzemněné elektrické zásuvky. Podrobné informace vám poskytne odborný elektrikář.

Varování! Uzemňovací kolík představuje bezpečnostní prvek. Používání elektrické zásuvky, která není řádně uzemněná, může způsobit úraz elektrickým proudem nebo zranění.

Poznámka: Uzemňovací kolík poskytuje rovněž dobrou ochranu před nečekaným šumem tvořeným okolními elektrickými zařízeními, který může omezovat provoz tohoto zařízení.

- Toto zařízení používejte pouze s dodaným napájecím kabelem. Je-li třeba napájecí kabel vyměnit, musí nový napájecí kabel splňovat následující podmínky: odpojitelný kabel uvedený v UL/certifikovaný CSA, typ SPT-2, dimenzovaný minimálně pro 7 A 125 V, se schváleným VDE nebo podobný, maximální délka 4,6 m (15 stop).

Servis zařízení

Nepokoušejte se provádět sami opravy tohoto zařízení. Při otevření nebo odejmutí krytů hrozí nebezpečí kontaktu se součástmi pod vysokým napětím nebo jiná nebezpečí. Veškeré opravy může provádět pouze kvalifikovaný servis.

V následujících případech odpojte zařízení ze zásuvky a požádejte kvalifikovaného servisního technika o odbornou opravu:

• napájecí kabel je poškozený nebo polámaný
  • do zařízení vnikla tekutina
• zařízení bylo vystaveno dešti nebo vodě
• došlo k pádu zařízení nebo k poškození skříně
• výkon zařízení se znatelně změnil a je třeba provést opravu
• při dodržení pokynů pro používání zařízení nefunguje normálně

Poznámka: Používejte pouze ovládací prvky uvedené v uživatelské příručce. Nesprávné používání ostatních ovládacích prvků může způsobit poškození takového rozsahu, že bývá pro obnovení normálního fungování výrobku často zapotřebí rozsáhlé opravy kvalifikovaným technikem.

Prostředí s nebezpečím výbuchu

Pokud se dostanete do prostředí s nebezpečím výbuchu, vypněte zařízení a dodržujte veškerá značení a pokyny. Mezi prostředí s nebezpečím výbuchu patří místa, kde byste byli normálně vyzváni k vypnutí motoru. V prostředí s nebezpečím výbuchu mohou jiskry způsobit výbuch nebo požár s nebezpečím zranění nebo dokonce smrti. Zařízení vypínejte v blízkosti dep, skladovacích a distribučních oblastí, chemických závodů nebo na místech, kde probíhá odstřel. Prostředí s nebezpečím výbuchu bývají často (ale nikoli vždy) označena. Patří sem podpalubí lodí, překladiště nebo skladiště chemických látek, vozidla používající zkapalněná paliva (například propan nebo butan) a místa, na kterých vzduch obsahuje chemické látky nebo částice, jako například zrno, prach nebo kovový prach.

Další bezpečnostní informace

Toto zařízení a jeho doplňky mohou obsahovat drobné díly. Uchovávejte je mimo dosah malých dětí.

Informace o recyklaci vybavení IT

Jedním z nejdůležitějších cílů společnosti Acer je důsledná ochrana životního prostředí. Považujeme recyklaci (formou sběru a likvidace) použitého vybavení z jednu z nejdůležitějších priorit naší společnosti ve snaze minimalizovat zatěžování životního prostředí.

Společnost Acer si je plně vědoma ekologických důsledků našeho oboru a snažíme se vyvíjet a nabízet co nejkvalitnější výrobní postupy, které by omezily dopad našich produktů na životní prostředí.

Chcete-li získat další informace a pomoc v otázkách recyklace, navštivte následující webové stránky:

Další informace o našich dalších produktech, jejich vlastnostech a výhodách najdete na webových stránkách www.acer-group.com.

Pokyny pro likvidaci

Toto elektronické zařízení nelikvidujte společně s komunálním odpadem. Použité zařízení recyklujte, aby se minimalizovalo znečištění a zajistila maximální ochrana životního prostředí. Další informace o Směrnici pro likvidaci použitého elektrického a elektronického vybavení (WEEE) viz

Prohlášení o pixelech LCD

Jednotka LCD je vyrobena velmi přesnou výrobní technikou. Nicméně některé obrazové body mohou příležitostně selhat nebo se mohou zobrazovat jako černé nebo červené tečky. Tento jev nemá žádný vliv na obrázek v počítači a neznamená závadu.

Při expedici tohoto výrobku bylo aktivováno řízení spotřeby:

- Po 5 minutách nečinnosti uživatele se aktivuje režim spánku monitoru.

- Probud'te monitor, když je v režimu aktivního vypnutí, pohněte myší nebo stiskněte libovolnou klávesu klávesnice.

Tipy a informace pro pohodlné používání

Po dlouhodobějším používání si uživatelé počítačů mohou stěžovat na namáhání zraku a bolesti hlavy. Po dlouhých hodinách práce před počítačem jsou uživatelé rovněž v nebezpečí fyzického zranění. Nebezpečí fyzického zranění značně zvyšují dlouhé pracovní intervaly, špatné držení těla, nesprávné pracovní návyky, stres, nevhodné pracovní prostředí, osobní zdraví a další faktory.

Nesprávné používání počítače může vést k syndromu karpálního tunelu, k zánětu šlachy a šlachové pochvy nebo k dalším muskuloskeletálním poruchám. Následující příznaky se mohou projevit v rukou, zápěstí, pažích, ramenou, krku nebo zádech:

• pocit znecitlivění, pálení nebo chvění
  • píchání, bolestivost nebo citlivost
  • bolest, otékání nebo pulzování
• tuhost nebo napjatost
• pocit chladu nebo slabosti

Máte-li tyto příznaky nebo jiné opakované nebo trvalé potíže a/nebo bolesti související s používáním počítače, ihned se obrat'te na lékaře a informujte zdravotní a bezpečnostní oddělení vaší společnosti.

V následující části jsou uvedeny tipy pro pohodlnější používání počítače.

Vyhledání pohodlné zóny

Vyhledejte vaši pohodlnou zónu úpravou zorného úhlu monitoru pomocí opěrky chodidel nebo zvýšením vaší výšky při sezení pro dosažení maximálního pohodlí. Dodržujte následující tipy:

• nezůstávejte dlouhou dobu v jedné pevné poloze
• neohýbejte se dopředu ani se nezaklánějte příliš dozadu
• pravidelně se postavte a projděte se, abyste uvolnili napětí v nožních svalech

Péče o zrak

Dlouhé hodiny sledování, nošení nesprávných brýlí nebo kontaktních čoček, odlesk, nadměrné osvětlení místnosti, nesprávně zaostřené obrazovky, velmi malá písmena a displeje s nízkým kontrastem mohou zatěžovat váš zrak. V následujících částech jsou uvedeny rady na omezení namáhání zraku.

Oči

• Nechte oči často odpočívat.
• Dávejte očím pravidelné přestávky, kdy se nedíváte na monitor a zaostřujete na vzdálený bod.
• Často mrkejte, aby vaše oči nevysychaly.

Obrazovka

• Udržujte obrazovku čistou.
- Udržujte hlavu výše, než je horní okraj obrazovky tak, aby vaše oči směřovaly dolů, když se díváte do středu obrazovky.
- Upravte jas a/nebo kontrast na pohodlnou úroveň pro vylepšenou čitelnost textu a jasnost grafiky.
• Omezte odrazy a odlesky:

• umístěte monitor tak, aby boční strana směřovala k oknu nebo zdroji světla
• omezte osvětlení místnosti pomocí záclon, stínidel nebo rolet
• používejte pracovní světlo
• změňte pozorovací úhel monitoru
• používejte antireflexní filtr

• používejte obrazovkový štít, například kus lepenky umístěný na horním předním okraji obrazovky

• Nepoužívejte monitor v nevhodném pozorovacím úhlu.

• Nedívejte se dlouho na zdroje jasného světla, například otevřená okna.

Vytváření správných pracovních návyků

Vytvořte si následující pracovní návyky, díky kterým bude vaše používání počítače uvolněnější a produktivnější:

• Dělejte pravidelně a často krátké přestávky.
  • Provádějte strečinkové cviky.
  • Co nejčastěji dýchejte čerstvý vzduch.
• Pravidelně cvičte a udržujte zdraví.

Informace pro bezpečnost a pohodlí iii

Bezpečnostní pokyny iii

Speciální poznámky k monitorům LCD iii

Čištění monitoru iii

Přístupnost iv

Bezpečný poslech iv

Varování iv

Používání elektrické energie iv

Servis zařízení v

Prostředí s nebezpečím výbuchu vi

Další bezpečnostní informace vi

Informace o recyklaci vybavení IT vi

Pokyny pro likvidaci vi

Prohlášení o pixelech LCD vii

Tipy a informace pro pohodlné používání vii

Vyhledání pohodlné zóny vii

Péče o zrak viii

Vytváření správných pracovních návyků viii

Nastavení polohy obrazovky 3

Připojení napájecího kabelu 4

Úsporný režim 4

Protokol DDC (Display Data Channel) 5

19pinový signální kabel pro barevný displej 5

20pinový signální kabel pro barevný displej 6

Tabulka standardního časování 7

Instalace 8

Uživatelské ovládací prvky 9

Externí ovládací prvky 9

Použití nabídky zástupců 10

Odstraňování závad 18

Režim DP/HDMI (voliteIně) 18

Rozbalení

Při rozbalování krabice zkontrolujte, zda jsou obsaženy následující položky, a schovejte obalový materiál pro případ, kdyby bylo v budoucnosti třeba monitor převážet.

Monitor LCD Stručná příručka Kabel DP (volitelně)

Kabel HDMI (volitelně) Napájecí kabel

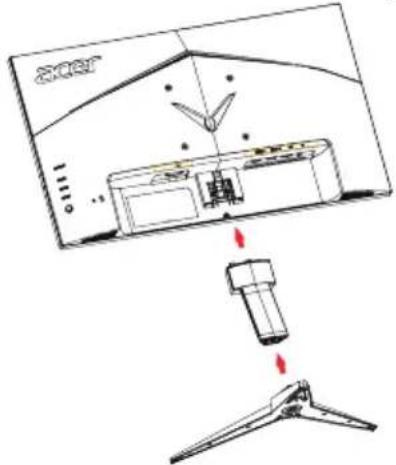

Montáž/demontáž podstavce

Instalace: Srovnejte základnu se stojanem a přitlačte základnu vůči horní části monitoru, poté otáčejte základnou ve směru hodinových ručiček. Utáhněte šroub ve směru hodinových ručiček.

Odstranění:

1. Stojan odstraňte opačným postupem.
2. Pomocí šroubováku stiskněte výstupek zadního krytu a současně vyjměte stojan.

Nastavení polohy obrazovky

Aby bylo možné optimalizovat nejlepší polohu pro sledování, je možné seřídit výšku/náklon monitoru.

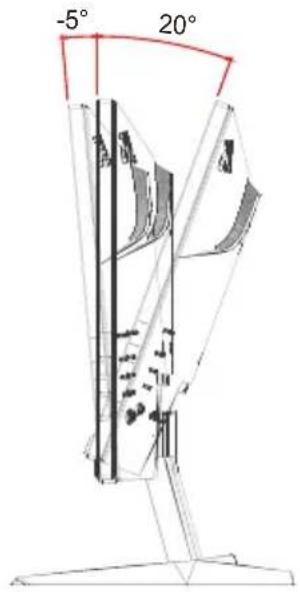

• Náklon

Prohlédněte si prosím níže obrázek znázorňující rozsah náklonu.

Připojení napájecího kabelu

• Nejdříve zkontrolujte, zda použitý napájecí kabel odpovídá správnému typu, který je vyžadován ve vaší oblasti.
• Tento monitor je vybaven univerzálním zdrojem napájení, který umožňuje používat monitoru v oblasti se střídavým napětím 100/120 V nebo 220/240 V. Není vyžadováno žádné nastavení ze strany uživatele.
• Jeden konec napájecího kabelu zapojte do adaptéru a druhý do síťové zásuvky.
• Monitory s napájením střídavým napětím 120 V: Použijte kabel s certifikací UL, s vodiči typu SVT a se zástrčkou dimenzovanou na 10 A/125 V.
• Monitory s napájením střídavým napětím 220/240 V: Použijte kabel H05VV-F se zástrčkou dimenzovanou na 10 A/250 V. Napájecí kabel musí splňovat příslušná bezpečnostní schválení pro zemi, ve které bude zařízení nainstalováno.

Úsporný režim

Tento monitor lze přepnout do „úsporného“ režimu ovládacím signálem z ovladače monitoru; úsporný režim je indikován oranžovou barvou indikátoru LED napájení.

Stav Indikátor LED
ZAPNUTO Modrá
Úsporný režim Oranžová

Úsporné stavy budou zachovány, dokud nebude rozpoznán ovládací signál nebo dokud nebude aktivována klávesnice nebo myš. Doba obnovení ze stavu aktivního VYPNUTÍ zpět do režimu ZAPNUTO je přibližně 3 sekundy.

Protokol DDC (Display Data Channel)

Pokud váš počítač podporuje protokol DDC, stačí pro usnadnění instalace tento monitor připojit a ihned používat. DDC je komunikační protokol, jehož prostřednictvím monitor automaticky informuje hostitelský počítač o svých vlastnostech; například podporovaná rozlišení a odpovídající frekvence. Tento monitor podporuje standard DDC2B.

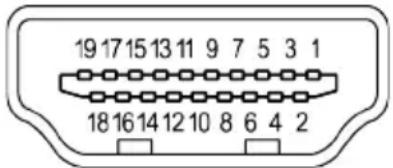

19pinový signální kabel pro barevný displej

Č. kolíku Popis Č. kolíku Popis

1 TMDS data 2+ 11 TMDS stínění taktu
2 TMDS data 2 stínění 12 TMDS takt-
3 TMDS data 2- 13 CEC
4 TMDS data 1+ 14 DDC-sériová data
5 TMDS data 1 stínění 15 SCL
6 TMDS data 1- 16 SDA
7 TMDS data 0+ 17 DDC/CEC uzemnění
8 TMDS data 0 stínění 18		Napájení +5 V
9	TMDS data 0-	19	Detekce připojení za chodu
10	TMDS takt+

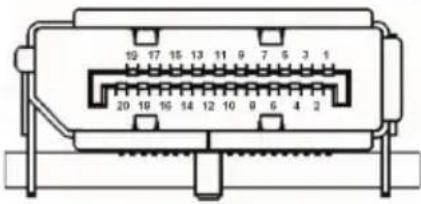

20pinový signální kabel pro barevný displej

Č. kolíku Popis Č. kolíku Popis

1 Lane0 (p) 11 GND

2 GND 12 Lane3 (n)

3 Lane0 (n) 13 Config1

4 Lane1 (p) 14 Config2

5 GND 15 AUX_CH (n)

6 Lane1 (n) 16 GND

8 GND 18 Detekce připojení za chodu

9 Lane3 (n) 19 DP Napájení_návrat

10 Lane3 (p) 20 DP Napájení

Tabulka standardního časování

Režim Rozlišení
1 VGA 640 × 480 60 Hz
2 MAC 640 × 480 67 Hz
3 VESA 720 × 400 70 Hz
4 SVGA 800 × 600 56 Hz
5 SVGA 800 × 600 60 Hz
6 XGA 1024 × 768 60 Hz
7 XGA 1024 × 768 75 Hz
8 VESA 1152 × 864 75 Hz
9 SXGA 1280 × 1024		60 Hz
10	VESA	1280 × 720 60 Hz
11	WXGA	1280 × 800 60 Hz
12	WXGA+	1400 × 900 60 Hz
13	WSXGA+	1680 × 1050	60 Hz
14	UXGA 1920 × 1080	60 Hz
15 QHD	2560 × 1440	60 Hz
16 QHD	2560 × 1440	75 Hz

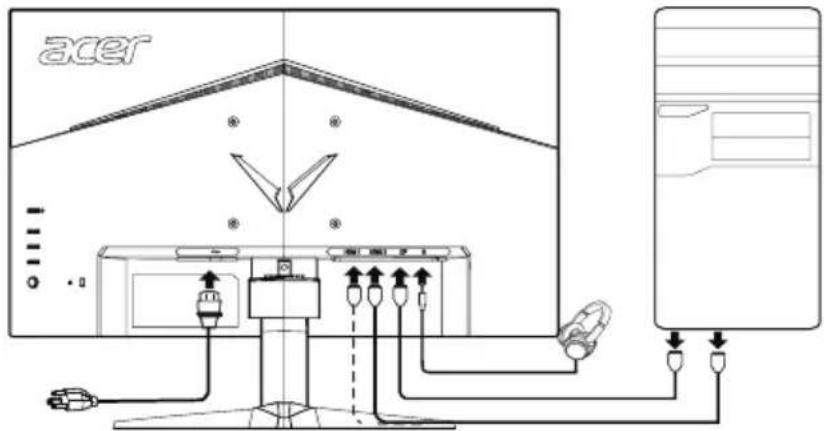

Instalace

1. Vypněte počítač a odpojte jeho napájecí kabel.

2. Připojte kabel HDMI (pouze pro model se vstupem HDMI)

(1) Ujistěte se, že jak monitor, tak počítač jsou vypnuty.
(2) Připojte jeden konec 19kolíkového kabelu HDMI do zadní strany monitoru a druhý konec do portu počítače.

Připojení DP kabelu (pouze pro modely DP).

(1) Ujistěte se, že jak monitor, tak počítač jsou vypnuty.
(2) Připojte jeden konec 20kolíkového DP kabelu do zadní strany monitoru a druhý konec do vstupu počítače.

1. Zasuňte napájecí kabel monitoru do napájecího portu na zadní straně monitoru.

2. Připojte napájecí kabel k monitoru, poté do řádně uzemněné zdířky střídavého proudu.

Poznámka: Audio výstup je pouze pro model s audio výstupem. Podrobnější pokyny naleznete v uživatelské příručce.

Uživatelské ovládací prvky

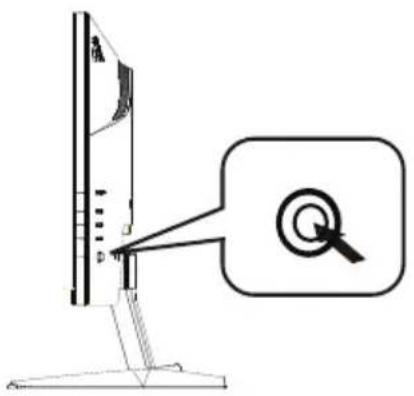

Externí ovládací prvky

1 Vypínač Slouží k zapnutí nebo vypnutí monitoru. Modrá signalizuje, že je monitor zapnutý. Oranžová signalizuje, že se monitor nachází v pohotovostním / úsporném režimu.
2 Funkčníklávesa	a. Stisknutím tlačítka zobrazíte hlavní stránku. Opětovným stisknutím vstoupíte do funkce klávesové zkratky 1.b. Když je aktivní nabídka funkcí, stisknutím tohoto tlačítka zobrazíte základní informace o monitoru a aktuálně připojeném vstupu nebo provedete obnovení vlastního nastavení na výchozí nastavení výrobce.
3 Funkčníklávesa	a. Stisknutím tlačítka zobrazíte hlavní stránku. Opětovným stisknutím vstoupíte do funkce klávesové zkratky 2.b. Když je aktivní nabídka funkcí, stisknutím tohoto tlačítka vyberte režim scénáře nebo herní režim.
4 Funkčníklávesa/ X-	a. Stisknutím tlačítka zobrazíte hlavní stránku. Opětovným stisknutím vstoupíte do funkce výběru vstupu.b. Když je aktivní nabídka funkcí, ukončí toto tlačítko nabídku OSD.
5 Funkčníklávesa	a. Stisknutím zobrazíte hlavní stránku. Dalším stisknutím přejdete na další funkci v nabídce funkcí.b. Jedno pohyblivé tlačítko na zadní straně rámu displeje funguje jako joystick. Chcete-li pohnout kurzorem, stačí pohybovat tlačítkem ve čtyřech směrech. Stisknutím tlačítka vyberte požadovanou možnost. Světle šedá barva označuje aktivní možnost. Tmavě šedá barva označuje neaktivní možnost.

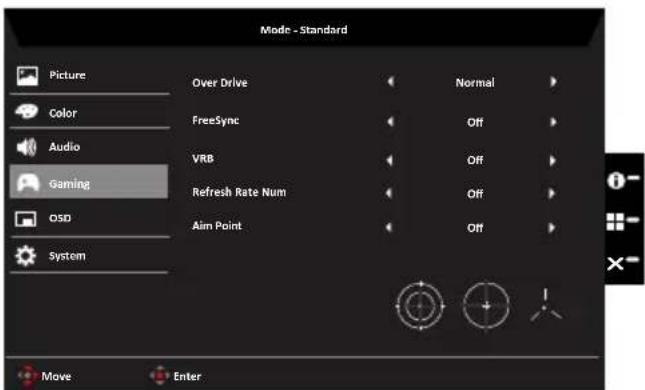

FreeSync (HDMI):

Umožňuje grafickému zdroji podporujícímu funkci FreeSync dynamickou úpravu obnovovací frekvence displeje na základě obvykle uspokojující snímkové rychlosti pro dosažení energeticky úsporné, téměř nezadrhávající se aktualizace displeje s nízkou odezvou.

Použití nabídky zástupců

Poznámka: Následující obsah slouží pouze ke všeobecnému použití. Skutečné specifikace produktu se mohou lišit.

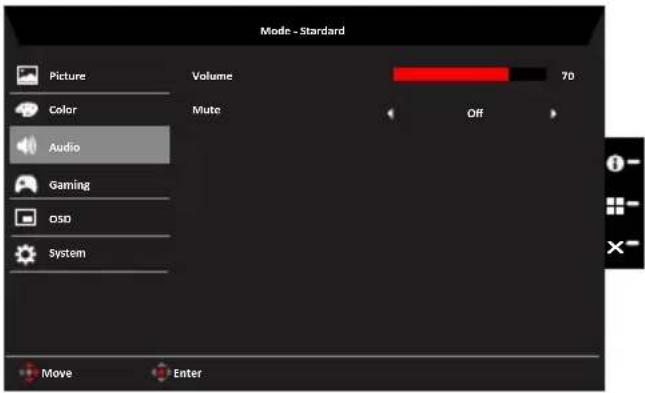

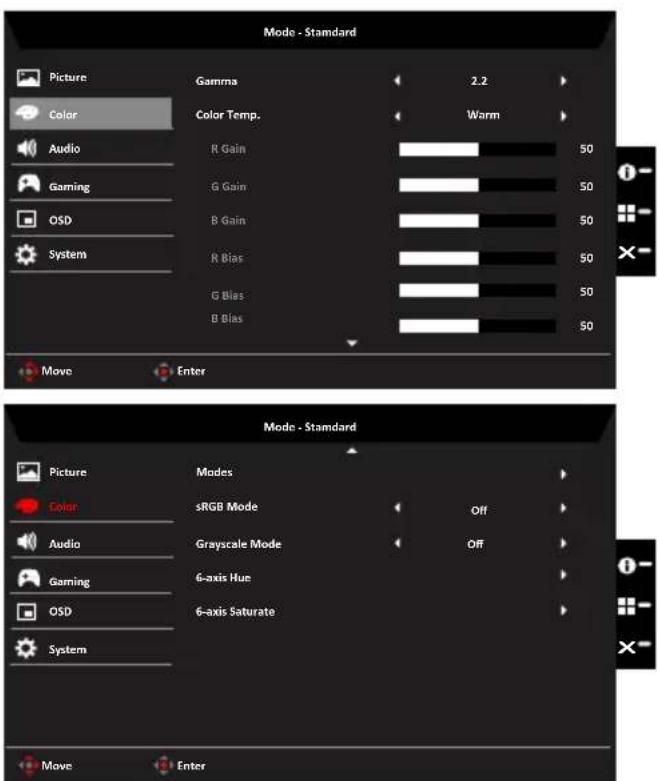

Nabídku OSD (nabídku na displeji) lze použít k úpravě nastavení monitoru LCD. Stisknutím klávesy MENU otevřete nabídku OSD. Nabídku na obrazovce lze použít k nastavení kvality obrazu, polohy nabídky na obrazovce a pro obecná nastavení. Pokročilá nastavení naleznete na následující straně:

Hlavní strana

acer Mode Standard	-
Brightness 70	-
Input HDMI	-
Menu	•

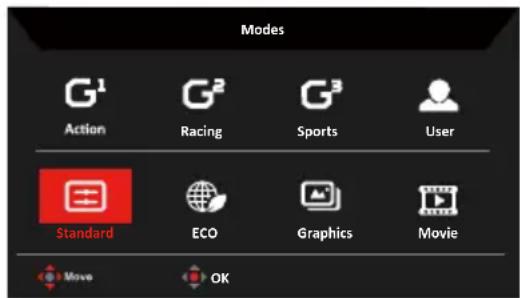

Horká klávesa 1 (výchozí: standardní režim)

Výběr hemího režimu (G1, G2, G3), jaký režim definovaný uživatelem použít nebo použití režimu scénáře (User (Uživatelský), Standard (Standardní), ECO, Graphics (Grafika), Movie (Film)).

Horká klávesa 2 (výchozí: Jas)

Otevřete ovládání možnosti Brightness (Jas) a zvolte preferované nastavení jasu. Jakmile budete hotovi, stisknutím joysticku aktuální stránku opustíte a uložíte nastavení.

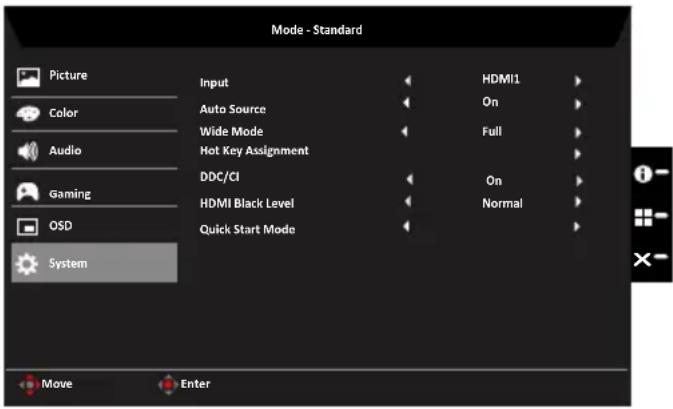

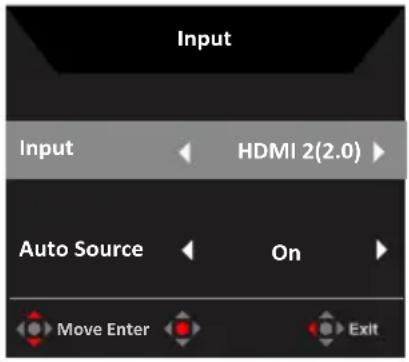

Otevřete ovládání vstupu a vyberte možnost HDMI1, HDMI2, DP nebo Auto Source (Automatický zdroj). Jakmile budete hotovi, stisknutím joysticku aktuální stránku opustíte a uložíte nastavení.

Stránka funkce

Otevřete stránku funkce a pomocí šipek nastavte požadované funkce a nastavení.

Jakmile budete hotovi, pohněte joystickem doleva nebo doprava a vraťte se o jednu úroveň zpět nebo pomocí tlačítka ✗- aktuální stránku opustíte a uložíte nastavení.

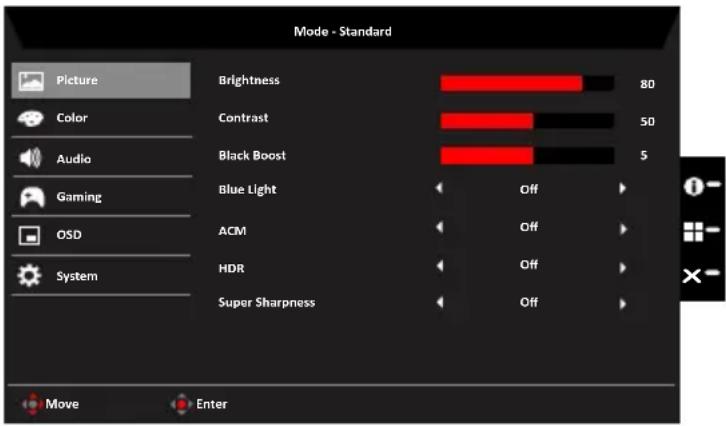

Obrázek

1. Stisknutím klávesy MENU otevřete nabídku OSD.
2. Pohněte joystickem nahoru nebo dolů a z nabídky OSD vyberte možnost Picture (Obraz). Poté pohyberm joysticku vpravo vyberte možnost, kterou chcete upravit, a stisknutím joysticku na ni přejděte.
3. Pohybem vlevo nebo vpravo nastavte polohu posuvníku.
4. Nabídku Picture (Obraz) Ize použít k úpravě možností Brightness (Jas), Contrast (Kontrast), Black Boost (Zesílení Černé), Blue Light (Modré světlo), ACM, HDR, Super Sharpness (Super Ostrost).
5. Brightness (Jas): Nastavení jasu od 0 do 100.

Poznámka: Nastavení rozdílu mezi světlými a tmavými oblastmi.

1. Contrast (Kontrast): Nastavení kontrastu od 0 do 100.

Poznámka: Nastavení úroveň rozdílu mezi světlými a tmavými oblastmi.

1. Black Boost (Zesílení Černé): Nastavení úrovně černé barvy od 0 do 10. Zvyšuje stínování zvýšením jasu bez změny světlejších odstínů.

2. Blue Light (Modré Světlo): Chrání vaše oči filtrováním modrého světla a upravuje množství jeho zobrazení -- Off (Vypnuto), 80 %, 70 %, 60 % nebo 50 %.

Poznámka: Vyšší hodnota umožní projít většímu množství modrého světla, aby tedy bylo dosaženo nejlepší ochrany, vyberte nižší hodnotu. Nejlepší hodnotou je 50 %, která byla testována orgánem TÜV Rheinland a splňuje požadavky normy TÜV Rheinland na „obsah modrého světla“.

Poznámka: Pokud bude nastaveno na „On“ (Zapnuto), bude úprava dynamického kontrastu vycházet z aktuální obrazovky.

1. Super Sharpness (Super Ostrost): Zapne nebo vypne technologii Super Sharpness (Super Ostrost). Technologie Super Ostrost umí simulovat obraz ve vysokém rozlišení pomocí zvýšením hustoty pixelů původního zdroje díky čemuž je obraz ostřejší a jasnější.

Barva

1. Stisknutím klávesy MENU otevřete nabídku OSD.

2. Pohněte joystickem nahoru nebo dolů a z nabídky OSD vyberte možnost Color (Barva). Poté pohybem joysticku vpravo vyberte možnost, kterou chcete upravit, a stisknutím joysticku na ni přejděte.

3. Pohybem vlevo nebo vpravo nastavte polohu posuvníku.

4. Režim Gamma (Gama) umožňuje nastavit světelný tón. Výchozí hodnota je 2,2 (standardní hodnota pro systém Windows).
5. Color temp. (Teplota barev): Výchozí barvou je Teplá. Můžete vybrat Cool (Studená), Normal (Normální), Warm (Teplá), Bluelight (Modré Světlo) nebo User (Uživatelský).
6. Modes (Režimv): Pro výběr režimu scénáře.
7. sRGB Mode (Režim sRGB): Výchozí je vypnuto. Režim sRGB můžete zapnout nebo vypnout a zlepšit barevnou shodu s periferními zařízeními jako jsou tiskárny a digitální kamery.
8. Grayscale Mode (Režim stupňů šedé): Pro výběr režimu Grayscale.
9. 6-axis Hue (6osá odstín): Upraví odstín červené, zelené, modré, žluté, fialové a azurové.
10. 6-axis Saturate (6osá sytost): Upraví průnik červené, zelené, modré, žluté, fialové a azurové.

Zvuk

1. Stisknutím klávesy MENU otevřete nabídku OSD.
2. Pohněte joystickem nahoru nebo dolů a z nabídky OSD vyberte možnost Audio (Zvuk). Poté pohyberm joysticku vpravo vyberte možnost, kterou chcete upravit, a stisknutím joysticku na ni přeiděte.
3. Pohybem vlevo nebo vpravo nastavte polohu posuvníku.
4. Volume (Hlasitost): Nastavení hlasitosti
5. Mute (Ticho): Vypnutí a zapnutí ztlumení.

Herní

1. Stisknutím klávesy MENU otevřete nabídku OSD.

2. Pohněte joystickem nahoru nebo dolů a z nabídky OSD vyberte možnost Gaming (Herní režim). Poté pohybem joysticku vpravo vyberte možnost, kterou chcete upravit, a stisknutím joysticku na ni přejděte.

3. Pohybem vlevo nebo vpravo nastavte polohu posuvníku.

4. Over Drive (Overdrive): Vyberte možnost Off (Vypnuto), Normal (Normální) nebo Extreme (Extrémní).

5. FreeSync: Zapnutí/vypnutí funkce FreeSync, výchozí hodnota je Zapnuto.

Poznámka:

1. Pokud je funkce FreeSync „ON“ (ZAPNUTO), je hodnota volby Overdrive automaticky nastavena na hodnotu „Normal“ (Normální).

2. Pokud je funkce FreeSync „OFF“ (VYPNUTO), může uživatel nastavit volbu Overdrive na jedno ze tří nastavení: (a) Extreme (Extrémní) (b) Normal (Normální) (c) Off (Vypnuto).

3. VRB: Volba podpory režimu ovládání dynamického obrazu, výchozí hodnota je Vypnuto.

Poznámka:

1. Je-li VRB je nastavena na hodnotu „On“ (Zapnuto), je při zapnutí funkce Free Sync funkce VRB automaticky nastavena na „Off“ (Vypnuto).
2. Funkce VRB nemá vliv na jas (Logo, Zaměřovač, Zpráva a Ikona vstupu).
3. Když je HDMI nastaveno nastaveno na hodnotu Pouze HDMI 120 Hz a Pouze DP 85/100/120 Hz je VRB nastaveno na hodnotu „on“ (Zapnuto), ostatní možnosti časování VRB budou automaticky vypnuty a zešednou.

4. Je-li VRB je nastavena na hodnotu „On“ (Zapnuto), je při nastavování jasu funkce VRB automaticky nastavena na „Off“ (Vypnuto).

5. Refresh Rate Num (Hodnota obnovovací frekvence): Zobrazí na obrazovce aktuální obnovovací frekvenci panelu.

Poznámka: Pokud je funkce FreeSync Premium nastavena na hodnotu „On“ (Zapnuto), můžete vidět změnu V Frequency (V frekvence) v nabídce OSD.

1. Aim point (Zaměřovač): Zobrazení zaměřovače na obrazovce ve střílečkách.

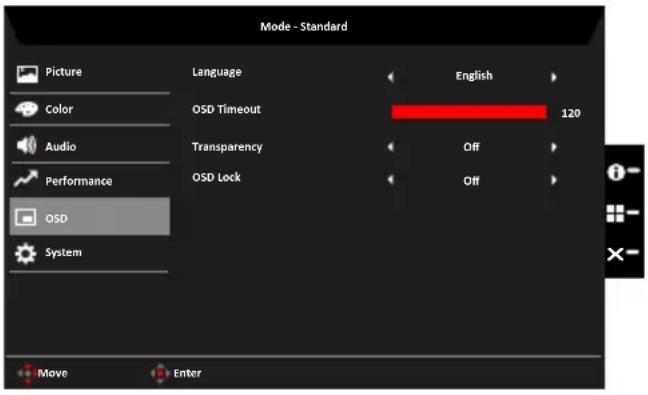

OSD

1. Stisknutím klávesy MENU otevřete nabídku OSD.
2. Pohněte joystickem nahoru nebo dolů a z nabídky OSD vyberte možnost OSD. Poté pohybem joysticku vpravo vyberte možnost, kterou chcete upravit, a stisknutím joysticku na ni přejděte.
3. Pohybem vlevo nebo vpravo nastavte polohu posuvníku.
4. Language (Jazyk): Nastavení jazyka nabídky OSD.
5. OSD timeout (Časový limit OSD): Nastaví prodlevu před vypnutím nabídky OSD.
6. Transparency (Prühlednost): Prühlednost vyberte v režimu her. Prühlednost lze nastavit na 0 % (VYPNUTO), 20 %, 40 %, 60 % nebo 80 %.
7. OSD Lock (Zámek OSD): Zapnutí a vypnutí funkce OSD Lock (Zámek OSD).

Poznámka:

OSD zamčeno:

• V možnosti OSD nastavte zámek OSD na „On“ (Zapnuto) a stisknutím tlačítka „Enter“ spustěte funkci uzamčení všech kláves.
• Ve středu obrazovky se objeví zpráva „OSD Locked“ (OSD uzamčeno).
• Barva diody LED se změní z modré na oranžovou.
• Zprávu „OSD Locked“ (OSD uzamčeno) smažete stisknutím jakéhokoli tlačítka.

OSD odemčeno:

• V normálním zobrazení stiskněte uprostřed po dobu minimálně 3 sekund „navigační tlačítko“ a aktivujte „OSD Unlock“ (OSD odemčeno).
• Ve středu obrazovky se objeví zpráva „OSD Unlock“ (OSD odemčeno).
• Znovu se rozsvítí modrá dioda LED.

Systém

1. Stisknutím klávesy MENU otevřete nabídku OSD.
2. Pohněte joystickem nahoru nebo dolů a z nabídky OSD vyberte možnost System (Systém). Poté pohybem joysticku vpravo vyberte možnost, kterou chcete upravit, a stisknutím joysticku na ni přejděte.
3. Pohybem vlevo nebo vpravo ovládejte funkce.
4. Input (Vstup): Slouží k výběru zdroje z možností HDMI1, HDMI2 a DP.
5. Auto Source (Automatický zdroj): Výchozí nastavení je „On“ (Zapnuto), které může podporovat automatické vyhledávání zdroje signálu v daném pořadí.

Poznámka: Aplikace Surround musí nastavit funkci Auto Source (Automatický zdroj) na hodnotu „Off“ (Vypnuto).

1. Wide mode (Širokoúhlý režim): Můžete vybrat, jaký poměr stran obrazovky používáte. Možnosti jsou Aspect Ratio (Formát obrazu) 4:3, Full Screen (Celá obrazovka) a 1:1.
2. Hot Key Assignment (Přírazení klávesových zkratek): Slouží k výběru funkci klávesové zkratky 1 (Modes (Režimy)/Brightness (Jas)/Volume (Hlasitost)/Gamma (Gama)/Contrast (Kontrast)/Blue Light (Modré Světlo)/Over Drive (Overdrive)/PIP/PBP/VRB) a klávesové zkratky 2 (Modes (Režimy)/Brightness (Jas)/Volume (Hlasitost)/Gamma (Gama)/Contrast (Kontrast)/Blue Light (Modré Světlo)/Over Drive (Overdrive)/PIP/PBP/VRB).
3. Protokol DDC/CI: Umožňuje provést nastavení monitoru prostřednictvím softwaru v počítači.

Poznámka: Protokol DDC/CI (Display Data Channel/Command Interface) umožňuje provádět ovládání monitoru prostřednictvím softwaru.

1. HDMI Black level (Úroveň černé HDMI): Slouží k nastavení úrovně černé HDMI.
2. Quick start mode (Režim rychlého spuštění): Vyberte možnost Off (Vypnouto) nebo On (Zapnouto). Zapnutím zrychlíte spuštění.

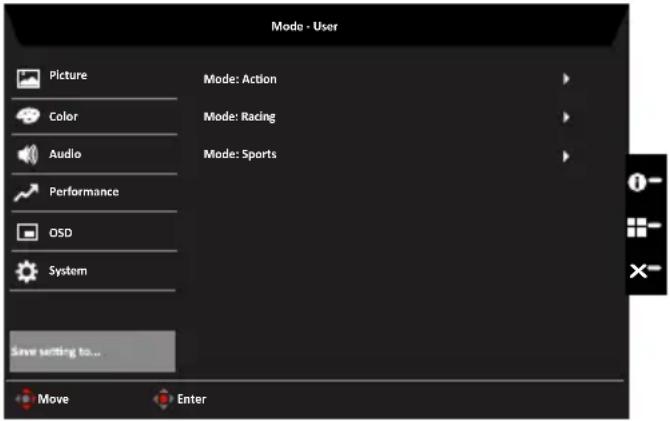

Uložit nastavení do... (Pouze uživatelský režim)

1. Stisknutím klávesy MENU otevřete nabídku OSD.
2. Pohněte joystickem nahoru nebo dolů a z nabídky OSD vyberte možnost „Save Setting to... (Uložit nastavení do...)“. Poté pohybem joysticku vpravo vyberte možnost, kterou chcete upravit, a stisknutím joysticku na ni přejděte.
3. Uložit nastavení do herního režimu: K dispozici jsou tři profily definované uživatelem. Jakmile se rozhodnete, jaké nastavení vám vyhovuje, uložte je a systém bude moci po zapnutí herního režimu nastavení znovu vyvolat.

Odstraňování závad

Před odesláním monitoru LCD k servisu si projděte seznam odstraňování závad níže a zkontrolujte, zda nedokážete závadu diagnostikovat vlastními silami.

Režim DP/HDMI (volitelně)

Problém Stav indikátoru LED Řešení
Žádný obraz Modrá Pomocí nabídky OSD nastavte maximální jasa kontrast nebo resetujte tato nastavení navýchozí hodnoty.
Nesvítí Zkontrolujte vypínač.
	Zkontrolujte, zda je napájecí kabel řádněpřipojen k monitoru.
Oranžová Zkontrolujte, zda je kabel signálu řádněpřipojen k zadní části monitoru.
	Zkontrolujte, zda je počítač zapnutý a zda senachází v úsporném/pohotovostním režimu.
	Pokud je funkce OSD Lock (Zámek OSD)zapnuta, indikátor stavu LED svítí oranžově.

Poznámka: Monitor Acer je určený pro přehrávání videí a vizuální zobrazení informací získaných z elektronických zařízení.

Soulad s předpisy
