NÁVOD K OBSLUZE PocketHome PH-WS10 Elektrobock

Bezdrátová klíčenka k přijímačům řady PH-WSOx

NAPÁJENÍ 2x1,5V knoflíkové baterie

ROCKET HOME 新-MSO1 RICHARD

DVOU-KANÁLOVÁ KLÍČENKA

PH-WS01

My ELEKTROBOCK CZ s.r.o., tímto prohlašujeme, že výrobek PH-WS10 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

V Kuřimi 1.9.2011 na www.elbock.cz

1000 V 1000 V POTATO NEWS

PH-WS02

POPIS FUNKCÍ

PH-WS10 slouží ve spojení s centrální jednotkou (PH-CJ37 nebo PH-CJ37 Plus) k dočasné změně stavu přijímačů řady PH-WS01, PH-WS02 a PH-WS03. Jednou klíčenkou je možné ovládat 2 různé přijímače. Přijímač je ovládán dvěma tlačitky, kde levé tlačitko slouží pro zapnutí a pravé tlačitko pro vypnutí přijímače.

Po naučení klíčenky do centrální jednotky a přiřazení k danému přijímači (viz Uvedení do provozu) je možné dočasně změnit stav přijímače, který spíná el.spotřebič dle nastaveného časového programu.

Obr.1
ŠROUBKY (pro odstranění zadního krytu)

- současně stisknout levé a pravé horní tlačitko na cca 5s)

1. kanál

2. kanál

REŽIM UČENÍ

pro 2. spotřebič

- současně stisknout levé a pravé dolní tlačítko na cca 5s)

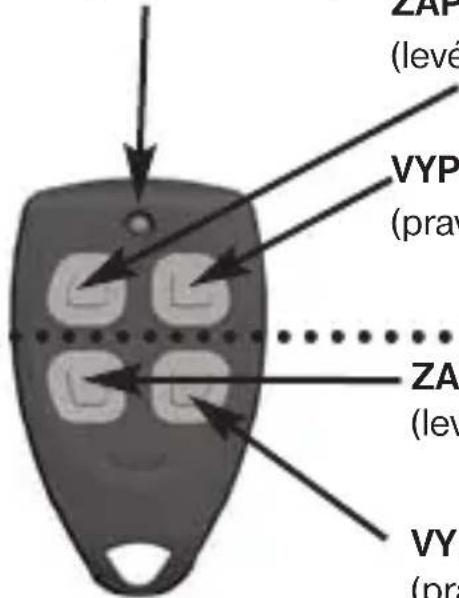

ČERVENÁ LED

(signalizuje vyslání kódu)

ZAP (levé) VYP (prav) ZA (levé) VYI (prav)

ZAPNUTÍ 1.spotřebiče (levé horní tlačitko)
.VYPNUTÍ 1.spotřebiče (pravé horní tlačitko)
ZAPNUTÍ 2.spotřebiče (levé dolní tlačítko)
VYPNUTÍ 2.spotřebiče (pravé dolní tlačítko)

1, Odšroubujeme 2 šroubky na zadní straně klíčenky (viz obr. 1).
2, Vložíme knoflíkové baterie 2x1,5V typ GP394 (při prvním použití odstraníme ochranný papírek u baterie) viz obr.2.
3, Na centrální jednotce PH-CJ37 nejdříve provedeme aktivaci daného přijímače (viz návod PH-WS01, PH-WS02 nebo PH-WS03).
4, Na centrální jednotce zvolíme režim ACTIV a tl. i ← vybereme skupinu prvků WS (viz návod na PH-CJ37).

5, Dále tl. zvblíme prvek (přijímač), který chceme ovládat klíčenkou.

6, Na klíčence součsně stikneme horní dvě tlačítka na cca 5 s, tím klíčenka přejde do režimu učení (červená dioda bliká)*.

7, Na centrální jednotce PH-CJ37 stiskneme tl." Test" ve zvoleném režimu ACTIV.

8, Stisknutím levého a poté pravého horního tlačítka ověříme funkci zapnutí a vypnutí přijímače (přijímač musí být pod napětím, zapojený v souladu s návodem a aktivovaný na centrální jednotce!)

9, Vysílání kódu na klíčence signalizuje červená LED (viz obr.3).

Kopi Den Test

Pro naučení druhého přijímače postupujeme stejným způsobem jen při učení kódu stiskneme na klíčence současně dolní dvě tlačítka na cca 5s!

Druhý přijímač pak ovládáme pomocí levého a pravého dolního tlačítka!

Pokud je přijímač zapnutý na dobu danou programem z centrální jednotky, stisknutím pravého tlačítka na klíčence je možné okamžitě přijímač vypnout. POZOR tato změna NENÍ INDIKOVÁNA na centrální jednotce a bude trvat až do další změny dané programem v centrální jednotce!

Toto platí i pro opačný stav, kdy je přijímač vypnutý a stisknutím levého tlačítka přijímač zapneme!

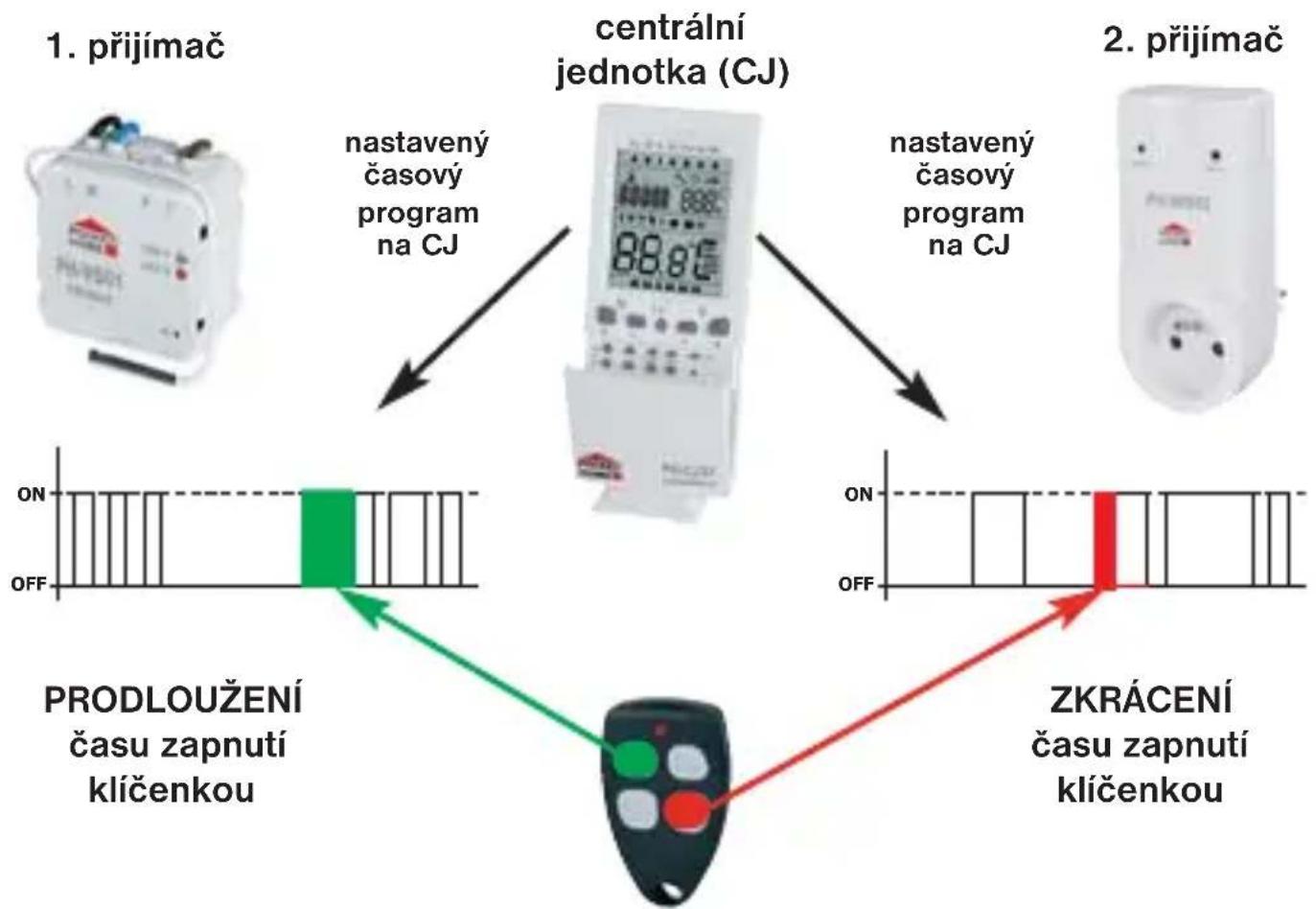

Příklady použití ve spojení s přijímači PH-WSOx: k ovládání čerpadel, osvětlení, garážových vrat, el.pohonů atd.

klíčenka PH-WS10

TECHNICKÉ PARAMETRY

Napájení	2 x 1,5 V, typ GP394 (uvnitř výrobku)
Vf výkon < 10 mW
Frekvence 433,92 MHz
Typ komunikace obousměrná
Stupeň krytí IP44
Pracovní teplota 0 až 50°C

Záruční doba je 2 roky. V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.

8 594012 222441

B R.T.0

ELEKTROBOCK CZ

MADE IN CZECH REPUBLIC

ELEKTROBOCK CZ s.r.o.

Blanenská 1763, Kuřim 664 34

Tel./fax: [phone]

Technická podpora (do 14h)

Mobil: [phone]

[phone]/6

www.elbock.cz
