NÁVOD K OBSLUZE Pocket Home PH-WS04-3 Elektrobock

• Časové ovládání elektrických spotřebičů
• Podle nastaveného programu spíná připojený el. spotřebič
• Obousměrná rádiová komunikace na 433.92 MHz
• Nadřazeným prvkem je centrální jednotka PH-CJ39, PH-CJ-MINI
• Dočasnou změnu stavu je možné provádět neomezeným počtem klíčenek PH-SB10 nebo ovladačů PH-SB30
• Prvek systému PocketHome®

1) Přijímač instalujte (do vnitřních prostor) co nejdále od velkých kovových předmětů (min. 0.5 m) a mimo silnoproudá vedení z důvodu ovlivnění příjmu signálu!
2) Montáž je nutné provádět bez napětí!
3) Doporučujeme, aby instalaci prováděla osoba s odpovídající elektrotechnickou kvalifi kací!
4) Aby nedocházelo k rušení a ovlivňování systémů je každý systém chráněn vlastním unikátním kódem, který je uložen z výroby v centrální jednotce.
5) Pro správnou komunikaci všech prvků systému PocketHome ^® s centrální jednotkou je nutné provést naučení kódu - AKTIVACI každého prvku přidaného do systému!
6) Jelikož celý systém pracuje na obousměrné rádiové frekvenci 433.92 MHz dodržujte pokyny při montáži a umístění!

anténa s konektorem SMA na 433.92 MHz (základní anténa je součástí balení)

tl.Del

pro mazání kódů

tl.Fce

pro výběr kanálu R1-R3

dioda PWR

indikace pro napájení

diody R1-R3

indikace stavu výstupních

kontaktü R1-R3

výstupní kontakty R1-R3 jsou bezpotenciální (beznapěťové)

Pojistka (FUSE):

F 600 mA/ 250 V, velikost 5x20 mm

Externí anténa (není součástí balení)

Pro zvýšení dosahu je možné použit externí anténu 433.92 MHz. Odpojte standardně dodávanou anténu a připojte externí anténu do konektoru SMA a anténu umístěte vně instalační krabice.

Přijímač

je přizpůsoben pro montáž na DIN lištu a slouži pro bezdrátové ovládání až 3 různých spotřebičů bez nutnosti sekání zdí.

LED FUNKCE
PWR	SVÍTÍ = indikace napájení PH-WS04-3
R1-R3	SVÍTÍ = indikace sepnutí daného kanálu
R1-R3	BLIKÁ 1/1 s = REŽIM UČENÍ
R1-R3	BLIKÁ 1/8 s = NENÍ NAUČEN ŽÁDNÝ KÓD
R1-R3	NESVÍTÍ = indikace vypnutí daného kanálu

Uvedení do provozu a párování s CJ

1. Vypněte hlavní jistič. Zapojte přijímač podle schématu.
2. Zapněte hlavní jistič, na přijímači svítí zelená dioda PWR, přijímač je připraven k dalšímu nastavení.
   1) Stáhněte a přihlaste se do aplikace EOB-POCKETHOME.
   2) Přejděte do nastavení (MENU -> Nastavení) a spustte servisní režim, aby bylo možné přidávat prvky do systému.
   3) Z nabídky vyberte „Správa zařízení, a klikněte na MENU -> Přidat zařízení.
   4) Z nabídky vyberte typ „WS“, prídejte časový program. Případně jej můžete umístit do místnosti. Následně klikněte na OK.
   5) Vyčkejte na rozblikání LED CODING na centrální jednotce.
   6) V pravé části obrazovky u vvtvořeného prvku wberte možnost „Párovat...
   7) Na PH-WS04 stiskněte 1xkrátce tl.Fce (bliká červená dioda R1).
   8) V aplikaci stiskněte Párovat. Při správném naučení kódu blikne dlouze červená dioda R1, tím je první kanál naučen.

Pro naučení dalších kanálů opakujte bod 3 až 8.

i Počtem stisknutí tl. Fce vybíráte kanál (výstup), který má být naučen.
Pokud není do 30 s vyslán žádný kód z CJ, přijímač přejde do ZÁKLADNÍHO REŽIMU.
i Více kanálů je možné ovládat společně viz str.6.

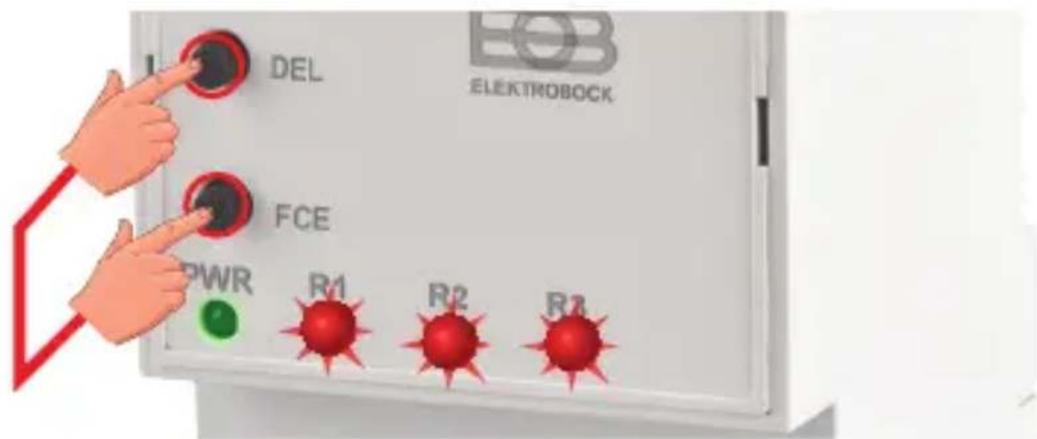

VYMAZÁNÍ PAMĚTI VŠECH KANÁLŮ

- na přijímači stiskněte současně tl. Fce Del držte cca 5 s, dojde k vymazání paměti všech kanálů najednou (diody R1 až R3 se současně rozsvítí).

• použijte pouze v případě chybného nakódování
• na přijímači stiskněte tl. Fcélolikrát až začne blikat dioda kanálu, u kterého chcete kód vymazat
• na přijímači stiskněte dlouze tl. Del(cca 5s) pro vymazání kódu (kódy ostatních kanálů zůstanou zachovány)!

Kanál R2 a R3 bude spínat podle stejného programu v CJ a navíc je bude možné ovládat stejnými vysílači (PH-SB10, PH-SB30). Jednotlivé kanály se spínají postupně, a tím je zabráněno proudovým nárazům v síti.

V aplikaci EOB PocketHome přejděte do Správy zařízení a přidejte prvek WS.

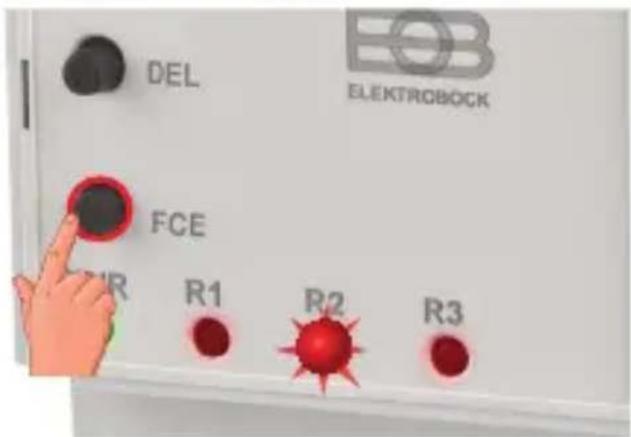

Stiskni 2 x krátce tl. kanálu (výstupu) R2.
Fce pro výběr

V aplikaci EOB PocketHome stiskněte Párovat. Při správném naučení kódu blikne červená dioda R2, a tím je druhý kanál naučen.

V aplikaci EOB PocketHome přejděte do Správy zařízení a vyberte prvek WS.

Stiskni 3 x krátce tl. kanálu (výstupu) R3.
Fce pro výběr

V aplikaci EOB PocketHome stiskněte TEST. Při správném naučení kódu blikne červená dioda R3, a tím je třetí kanál naučen.

Doporučené příslušenství:

PH-SB10 Obj. č.: 1327

PH-SB30 Obj. č.: 1332

Externí anténa Obj. č.: RU0012

Tipy

Přijímač je možné párovat i s dalšími vysílači systému PocketHome® viz níže.

Tlačítkem Fce zvolte kanál, který chcete ovládat daným vysílačem, tím jej uvedete do režimu UČENÍ KÓDU. Na vysílači aktivujte režim párování s přijímačem (viz návod daného vysílače).

Kompatibilní vysílače:

PH-BSP Obj. č.: 1312

PH-ET7-V Obj. č.: 1337

PH-BP7-V Obj. č.: 1329

PH-BP1-V Obj. č.: 1319

PH-ET8-V připravujeme

PH-BP8-V připravujeme

PH-WS04-3 230VAC

Bezdrátový 3 kanálový přijímač pro časové ovládání elektrických spotřebičů - NA DIN LIŠTU -

TECHNICKÉ PARAMETRY
Napájení	230 V AC/ 50 Hz
Frekvence	433.92 MHz
Dosah	200 m (na volné ploše), 25 m (v zástavbě)
Citlivost	< -102 dBm
Počet výstupních kanálů	3 (bezpotenciální kontakty)
Výstupní relé	16 A, max .16 A (AC1)
Stupeň krytí	IP20
Třída ochrany	II
Pracovní teplota	0°C až +40°C

Tímto ELEKTROBOCK MTF s.r.o. prohlašuje, že typ rádiového zařízení PH-WS04-3 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

Záruční doba je 2 roky. V případě záručního a pozáručního servisu, zašlete přijímač (včetně kopie potvrzeného dokladu o koupi) na adresu výrobce.

Výrobce si vyhrazuje právo na změnu designu a specifikací bez předchozího upozornění.
