NÁVOD K OBSLUZE PocketHome PH-SB10 Elektrobock

Dvoukanálový bezdrátový vysílač

• prvek systému PocketHome®
• možnost ovládat prvky PH-WS (ZAP/ VYP)
• možnost ovládání přijímače žaluzií PH-WR
• vhodné jako odchodové a přichodové tlačítko

Popis

Kličenka PH-SB10 (dříve PH-WS10) je dvoukanálový vysilač, který může sloužit jak pro ovládání prvků PH-WS a PH-WR, tak pro centrální ovládání prvků systému PocketHome ^® . Stiskem tlačítka jsou k jednotlivým prvkům předány informace o požadované teplotě a době, po kterou má být teplota udržována. Může tak v režimu odchodového tlačítka ovládat bud’ všechny prvky systému, nebo pouze prvky teplovodní (HD, HT, BHD, BHT, BP1, BP7).

Po spárování klíčenky PH-SB10 s centrální jednotkou (dále jen CJ) v režimu odchodového tlačitka je možné tlačitko využit jako:

a) Odchodové tlačitko: tlačitko instalujte u dveří, při odchodu z domu aktivací zajistíte útlum systému na nastavený čas.
b) Pro komfort: tlačitkem zvyšite teplotu na nastavený čas
c) Topíte krbem s výměníkem: tlačítkem dáte povel k otevření všech hlavic, aby vytvořené teplo šlo do radiátorů.

Montáž a umístění

Obr. 1

vruty (pro odstranční zadniho krytu)

Obr. 2

Umistění baterie (2x 1,5V/ GP394)

Obr. 3

indikační LED

1. kanál

2. kanál

detail baterie:

Výměna baterie

Nutnost výměny baterií je indikována na centrální jednotce, ve které je tlačitko aktivováno. Používejte zásadně baterii 2x 1,5 V typ GP394.

a) Odšroubujte 2 vruty na zadní straně kličenky a oddělte zadní dil (viz obr. 1), b) Vložte knoflíkové baterie 2x 1,5 V typ GP394 viz obr. 2).

Použitou baterii likvidujte v souladu s předpisy pro nakládání s nebezpečným odpadem!

Párování vysílače

Vysilač PH-SB10 je možné spárovat až se dvěmi přijimači. Může tak sloužit současně pro ovládání spinacich prvků PH-WS a PH-WR, ale i jako odchodové tlačitko. Pro naučeni daného kanálu na ovládání spinacich prvků postupujte podle kroku 1). Pokud chcete vysilač využit jako odchodové tlačitko, spárujte jej s centrální jednotkou dle kroku 2).

RF

Pro spárování prvku s přijímačem je nutné nejprve spárovat daný přijímač s centrální jednotkou. Postup je uveden v návodu přijímače. Po úspěšném spárování přijímače s centrální jednotkou postupujte následovně:

1) Přihlaste se do aplikace EOB-POCKETHOME.
2) Přejděte do nastavení (MENU -> Nastavení).
3) Spusfte servisní režim, aby bylo možné prídávat prvky do systému.
4) Z nabidky vyberte „Správa zařizení...
5) Uvedte vysilač (PH-SB10) do režimu učení stisknutím obou tlačítek daného kanálu (LED se rychle rozbliká).
6) U prvku, který chcete timto tlačitkem ovládat, stiskněte v pravé části obrazovky tlačitko „TEST“.

7) V prípadě úspěšného spárování se na dispeji objeví nápis OK a na klíčence 3x dlouze blikne indikační LED.

8) Nyní je tlačitko spárováno s daným přijímačem a stiskem příslušného tlačitka je možné přijímač ovládat.

Po vymazání párování tlačitkem nezapomeňte prvek odebrat z centrální jednotky.

Obr.4 kanál 1 kanál 2 stiskni na 10 s

2 RF

Pro spárování prvku s centrální jednotkou postupujte následovně:

1) Přihlaste se do aplikace EOB-POCKETHOME.

2) Přejděte do nastavení (MENU -> Nastavení).
3) Spustte servisní režim, aby bylo možné přidávat prvky do systému.
4) Z nabídky vyberte „Správa zařízení,
5) Klikněte na MENU -> Přidat zařizení.
6) Z nabídky vyberte typ „SB“ a pojmenujte si toto zařízeni. Případně jej můžete umistit do místnosti.

Následně klikněte na OK.

7) Vyčkejte na rozblikáni LED CODING na centrální jednotce.

8) V pravé části obrazovky u vytvořeného prvku vyberte možnost „Párovat..

9) Nyní jste vyzváni k aktivaci režimu učení na zařizení.
10) Uved'te klíčenku (PH-SB10) do režimu učení stisknutím obou tlačitek daného kanálu (obr. 4) - LED se rychle rozbliká.
11) V aplikaci potvrďte výzvu stisknutim tlačitka OK
12) V případě úspěšného spárování se na dispeji objeví nápis OK a tlačitko TEST. V případě neúspěchu je možné postup párování zopakovat.
13) Nyní je prvek úspěšně přidán do systému a je možné jej začit používat.

Prvek PH-SB10 může v režimu odchodového tlačitka ovládat bud' všechny prvky systému, nebo pouze prvky teplovodní (HD, HT, BHD, BHT, BP1, BP7).

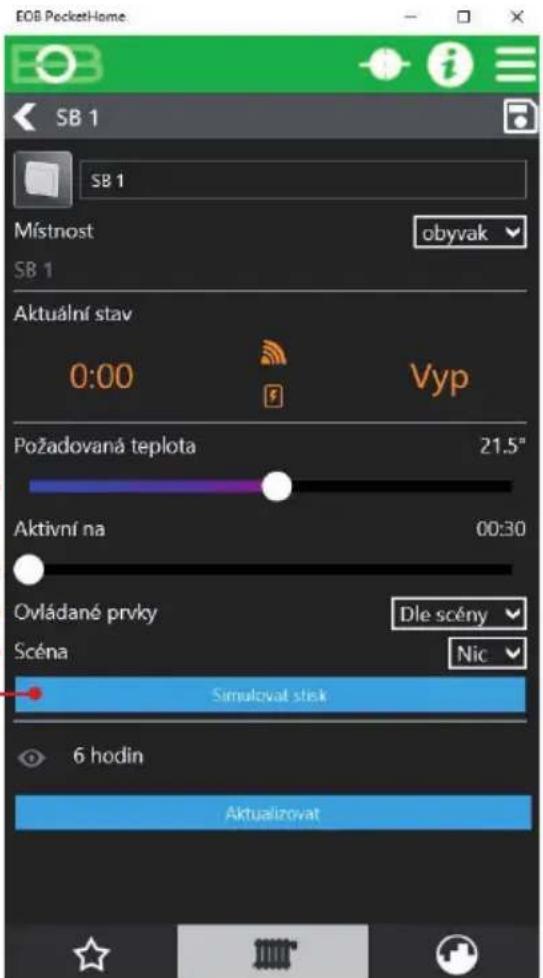

Nastavení odchodového tlačítka

Po spárování prvku PH-SB10 s centrální jednotkou v režimu odchodového tlačitka lze nastavit dodatečné parametry. Toto nastavení naleznete po kliknutí na daný prvek v přehledu všech prvku.

Požadovaná teplota -

teplota, která bude předána prvkům po aktivaci odchodu.

Ovládané prvky - Výběr prvků, které odchodové tlačitko ovládá. Možnosti:

• Vše (všechny prvky).
• Teplovodni (prvky HD, HT, BHD,...).
• Dle scény (prvky definované ve scéně).

Simulovat stisk - simuluje stisk odchodového tlačítka, čímž aktivuje dané nastavení.

Aktivní na - doba, po kterou bude zadaná teplota udržována. Po uplynutí nastavené doby přejdou prvky zpět do svého programu.

Scéna - přírazená scéna. Pro nastavení scény přejděte na úvodní obrazovku ☆ a pomocí MENU-> Přidat scénu prídejte scénu.

EOB PocketHome SB 1 SB 1 Místnost obyvak SB 1 Aktuální stav 0:00 Vyp Požadovaná teplota 21.5" Aktivní na 00:30 Ovládané prvky Dle scény Scéna Nic Simulovat stek 6 hodin Aktualizovat

i Indikace stavů vysílače

Prázdná paměť - tlačitko není spárováno.

Při stisknutí libovolného hmatníku dioda 8x rychle blikne.

Režim učení - čeká na kód z centrální jednotky Stisknutim obou tlačitek jednoho z kanálů na cca 10 sekund, přejde kličenka do režimu učení, dioda bliká. Pokud do cca 30 s nepřijde signál z CJ, dioda zhasne.

Vymazání paměti

V aktivním režimu učení daného kanálu stiskneme obě tlačitka tohoto kanálu na cca 10 sekund, dojde k vymazání paměti (zrušení kódu), dioda 1x dlouze blikne.

Zapnutí odchodového režimu (snížené teploty)

Pokud byl daný kanál naučen jako odchodové tlačitko, stisknutím levého tlačitka dojde k vysláni signálu pro zapnutí režimu v CJ. Pokud kličenka dostane odpověď od CJ dioda 1x dlouze blikne. Během časování je možné kdykoli režim přerušit stisknutím pravé části hmatniku!

Vypnutí odchodového režimu

Stisknutím pravého tlačitka dojde k vyslání signálu pro vypnutí režimu v CJ. Pokud kličenka dostane odpověd od CJ dioda 1x dlouze blikne.

PŘÍKLAD POUŽITÍ PH-SB10

PH-SB10 může být použito jako ovladač pro žaluzie/ rolety. Stiskem tlačitka lze nastavit jak sklon, tak požadovanou polohu.

Ovládání ovladače žaluzií

Po spárováni klíčenky PH-SB10 s ovladačem žaluzií PH-WR mají tlačitka klíčenky následující funkce:

- krátký stisk (< 2 sec): žaluzie poběži tak dlouho, dokud neuvolníte tlačitko.

- dlouhý stisk (> 2 sec): žaluzie poběží na dobu nastavenou v aplikaci, nebo do dalšího stisku tlačitka.

PŘÍKLAD POUŽITÍ PH-SB10

PH-SB10 může být použito jako odchodové útlumové tlačitko. Při odchodu z domu stisknutim tlačitka systém utlumí všechny prvky na 18°C po dobu 3 hod.

Během dne systém PocketHome® udržuje požadovanou teplotu podle nastavených teplotních programů. Ale někdy se stane, ...

... že potřebujete náhle opustit svůj domov a chcete přepnout systém do útlumového režimu. Pro tento účel slouží tlačitko PH-SB10! Stisknutím tlačitka při odchodu zařidíte, ...

ÜTLUM

... že centrální jednotka předá všem prvkům útlumovou teplotu na dobu např. 3 hodin. Tím šetři energii a vy víte, že systém se po uběhnutí nastaveného času opět vráti do automatického provozu.

Prvky pro přímé ovládání

Prvek Foto
PH-WS01Přijímač pod vypínač obj. č.: 1326
PH-WS02Přijímač nástěnný obj. č.: 1325
PH-WS03Přijímač do zásuvky obj. č.: 1306
PH-WS04-10Přijímač na DIN lištu obj. č.: 1345
PH-WR01Ovladač žaluzií pod vypínač obj. č.: 1346

Prvek PH-SB10 může v režimu odchodového tlačitka ovládat bud' všechny prvky systému, nebo pouze prvky teplovodní (HD, HT, BHD, BHT, BP1, BP7).

Dalši prvky naleznete na https://pockethome.cz

Technické parametry

Napájení bateriové (2x GP394), součástí balení

Frekvence 433,92 MHz

Vysílací výkon <10 mW

Dosah až 150 m (volná plocha), až 20 m (zástavba)

Citlivost < -102 dBm

Stupeň krytí IP40

Životnost baterie až 5 let

Provozní podmínky T= 0 °C až +40 °C, RH <90 %, nekondenzující

Rozměry (VxŠxH) 61x36x13 mm

Na výrobek se vztahuje záruka 2 roky od data nákupu. V případě záručního a pozáručního servisu zašlete výrobek na adresu výrobce společně s kopii dokladu o koupi.

Změna specifikací a designu bez předchozího upozornění vyhrazena.

Tímto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízení PH-SB10 je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz
