NÁVOD K OBSLUZE KD-122 LH Elektrobock

KD-122 LH splňuje požadavky vyhlášky " o technických podmínkách požární ochrany staveb " (zákon 23/2008 sb.) platné od 1.7.2008, která mimo jiné nařizuje vybavit nové bytové domy a rodinné domy autonomními hlásiči!

FUNKCE:

KD-122 LH je fotoelektrický kouřový hlásič s nízkou spotřebou energie. Umožňuje propojení s mobilním telefonem přes WiFi, díky tomuto spojení jste ihned informování o nebezpečí kouře ve Vašem domě.

Životnost baterii 3 x 1.5 V je v pohotovostním režimu až 3 roky. Životnost celého zařízení je 10 let.

Tento hlásič pracuje na principu rozptýleného světla. Reaguje i na nejmenší množství kouře, které vnikne do krytu detektoru. Funkčnost lze testovat tlačítkem na vrchním krytu přístroje. Je výhradně určen jako samostatný přístroj k instalaci do domů, bytů a kanceláří. Není určen pro karavany!

Obr.1

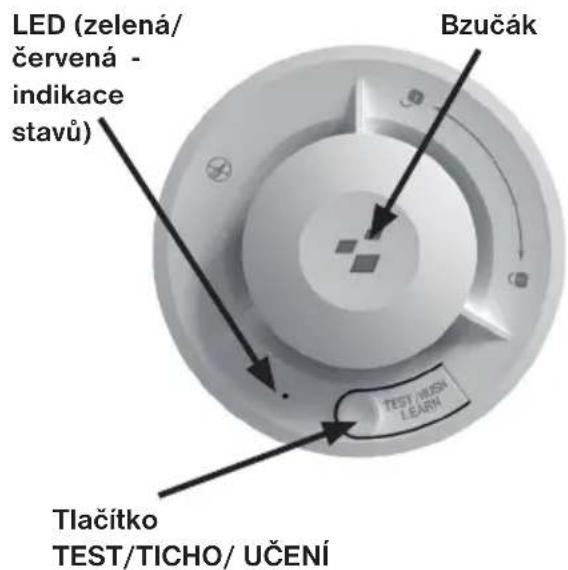

LED (zelená/ červená - indikace stavů) Bzučák TEST / HUSN EARN Tlačitko TEST/TICHO/ UČENÍ

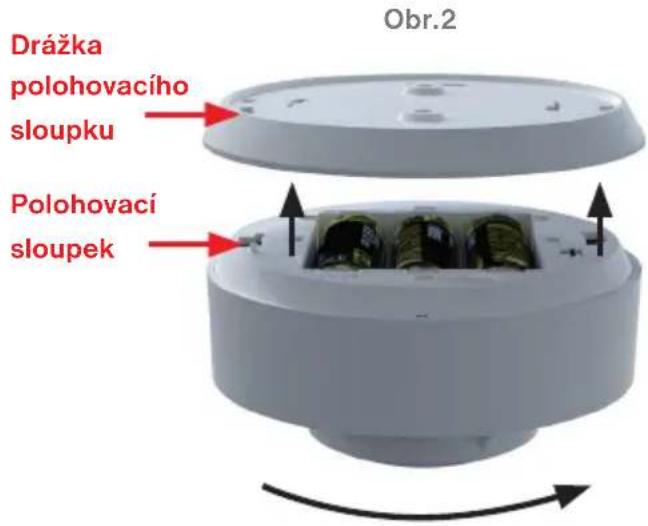

Drážka polohovacího sloupku Obr.2 Polohovací sloupek

Obr.3 Obr.4

Polohovací sloupek Bezpečnostní pojistka baterií Prostror pro baterie Instalační drážky

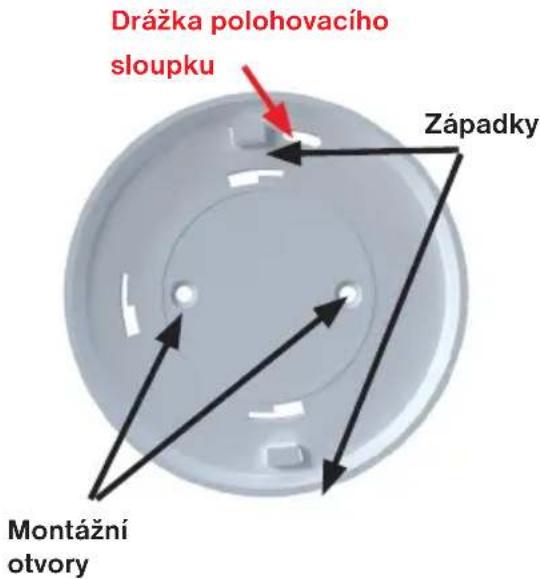

Drážka polohovacího sloupku Západky Montážní otvory

Světelná indikace
ČERVENÁ LED	BLIKÁ 1x za cca 6 min n	normální provoz
	BLIKÁ 1x za 10 s	režim TICHO
	BLIKÁ rychle	detekce kouře
ZELENÁ LED	BLIKÁ 3x za 43 s pamět	alarmu

Zvuková signalizace
Stálý přerušovaný signál DETEKCE KOUŘE
Pípnutí 1x za 43 s	Indikace poruchy, slabé baterie VYMĚNTE PŘÍSTROJ
Kolísavý zvuk	Provedťe údržbu/ výměnu přístroje

INSTALACE:

Vhodný pro ložnice, obývací pokoje, chodby, haly, schodiště, dřevěné stavby a další prostory se zvýšeným nebezpečím požáru. Dbejte toho, aby v každém patře byl umístěn alespoň jeden hlásič (viz obr.5,6). Instalujte minimálně 1.5 m od zdrojů elektromag. rušení jako jsou zářivky, výbojky atd.

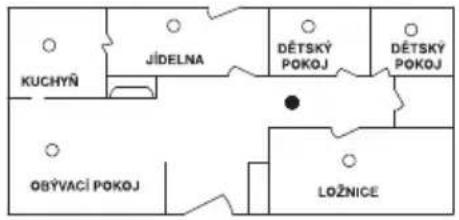

Obr.5 PRO JEDNOPODLAŽNÍ DŮM(BYT)

KUCHYŃ JIDELNA DĘTSKÝ POKOJ DĘTSKÝ POKOJ OBÝVACÍ POKOJ LOŽNICE

• minimální zajištění jedním hlásičem
  ○ lepší zajištění - hlásič v každé místnosti

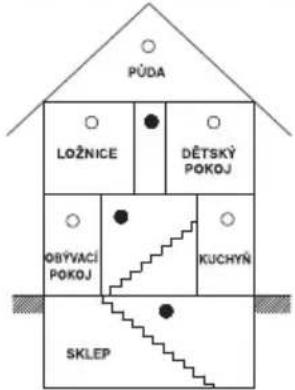

Obr.6 PRO VÍCEPODLAŽNÍ DŮM

PÚDA LOŽNICE DĚTSKÝ POKOJ OBÝVACÍ POKOJ SKLEP KUCHYŇ

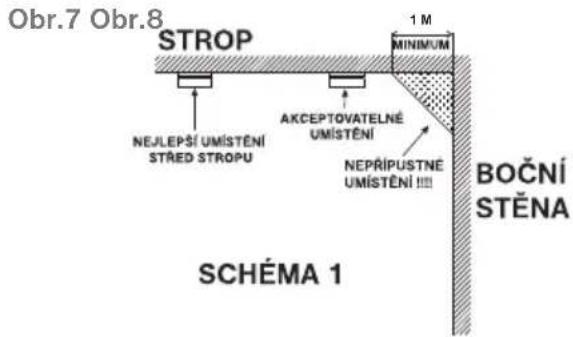

Hlásič instalujte na strop min. 1 m od boční stěny (viz obr.7). Pro chodby delší než 12 m je doporučeno použit dva hlásiče. Při umístění v podkroví dodržujte instalační vzdálenost podle obr.8.

Obr.7 Obr.8 STROP 1 M MINIMUM NEJLEPSÍ UMÍSTĚNÍ STŘED STROPU AKCEPTOVATELNÉ UMÍSTĚNÍ NEPRÍPUSTNÉ UMÍSTĚNÍ !!! BOČNÍ STĚNA SCHÉMA 1

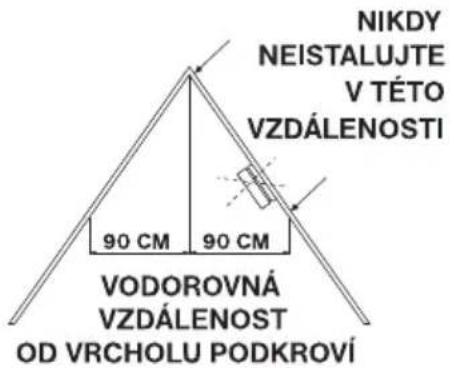

NIKDY NEISTALUJTE V TÉTO VZDÁLENOSTI 90 CM 90 CM VODOROVNÁ VZDÁLENOST OD VRCHOLU PODKROVI

! VYVARUJTE SE UMÍSTĚNÍ HLÁSIČE:

• v místech s vysokou vlhkostí a prašností!
• v blízkosti ventilátorů, klimatizace, tepelných zdrojů, zářivek, výbojek a ionizátorů vzduchu!
• ve vzdálenosti do 3 m od koupelen
• neinstalujte hlásič v menší vzdálenosti než 6 m od míst, kde se normálně vyskytují částečky kouře jako je kuchyň
• v nejvyšším místě střechy tvaru "A" (viz obr.8)
• v místech, kde se teplota pohybuje mimo povolený rozsah!
• v místech bez topení a venkovních místnostech
• v místech s vysokou koncentrací výparů barev, výfukových plynů, cigaretového kouře popř. výparů vzniklých při vaření!

TEST HLÁSIČE:

Pro správnou funkci hlásiče je nutné provádět TEST každý týden. Stiskněte testovací tlačitko na přední části těla hlásiče (viz obr.1) a držte jej až do doby než se spustí alarm a začne blikat indikační LED. Toto je jediný způsob jak oveřit funkčnost hlásiče. Pokud se alarm nespustí, ihned hlásič vyměňte!

Pokud je hlásič připojen přes WiFi pomocí aplikace, odešle se notifi kace také do telefonu.

POSTUP PŘI MONTÁŽI:

1, Vyberte vhodné umístění (nejlépe ve středu stropu) s ohledem na snadný přístup pro testování a výměnu baterie (vyvarujte se nevhodných umístění viz Instalace);
2, přidržte spodní díl na vybraném místě a vyznačte otvory pro vrtání;
3, vyvrtejte 2 otvory (min. 5 mm) do vyznačených míst;
4, pomoci dvou přiložených vrutů (a hmoždinek) namontujte spodní díl (viz obr. 4);
5, vložte 3 x1.5 V alkalické baterie do hlásiče, dbejte správné polarity vyznačené na výlisku!
6, po vložení baterii se automaticky zasune bezpečnostní pojistka (každých cca 6 minut, blikne červená LED - kontrola správné funkce);
7, tělo hlásiče nasad'te na spodní díl tak, aby západky dosedly do instalačních drážek, polohovací sloupek by měl lícovat s polohovací drážkou viz obr.2 ... nelze zavřít pokud nejsou vloženy baterie!
8, otestujte funkci hlásiče stisknutim testovacího tlačitka na 5 s (při správné funkci se ozve akustický signál a bliká červená LED, pokud se tak nestane, obraťte se na dovozce).

PROVOZ HLÁSIČE:

1) NORMÁLNÍ PROVOZ

Při zvýšené koncentraci kouře se aktivuje optická i akustická signalizace, která se automaticky zruší po vyvětrání prostoru. Při hlášení poplachu zachovejte klid a ověřte zda existuje ohnisko požáru. Pokud došlo ke vzniku požáru opustte dům a ihned volejte hasiče!

TEST hlásiče doporučujeme provádět jednou týdně! Hlásič nereaguje na plyn a není vhodný pro detekci požárů a otevřených ohňů s malým vývinem kouře (např.líh a další chemické látky)!

Upozornění: Nikdy neodpojujte baterii k zastavení alarmu. Alarm se ukončí automaticky, pokud dojde k odvětrání kouře z komory hlásiče. Nestůjte v blízkosti hlásiče pokud spustí alarm, hlasitá siréna v uzavřeném prostoru může být nepříjemná pro Váš sluch!

2) REŽIM TICHO (HUSH) = DOČASNÉ VYPNUTÍ AKUSTICKÉHO SIGNÁLU

Během spuštění alarmu stiskněte tlačitko TEST/ TICHO, tím dojde k deaktivaci alarmu na 9 minut. Během tohoto režimu bliká každých 10 s červená LED. Po 9 minutách, a pokud nebyl detekován kouř, přejde hlásič do normalního provozu. Tento režim je vhodný v místech kde se vyskytuje občasný kouř, který ovšem neohrožuje vaše zdravi (např. dílna).

3) WiFi PŘIPOJENÍ

Tento hlásič umožnuje spojení přes WiFi pomocí mobilního telefonu a aplikace Tuya Smart. Při spuštění alarmu se odešle notifi kace a zazní varovný signál.

Pokud si zakoupíte telefonickou nebo SMS službu, může být informace zaslána přímo zavoláním nebo zasláním zprávy po spuštění alarmu viz str.4.

Návod na konfi guraci hlásiče na WiFi, KD-122 LH Start je součástí balení, najdete také na www.elbock.cz

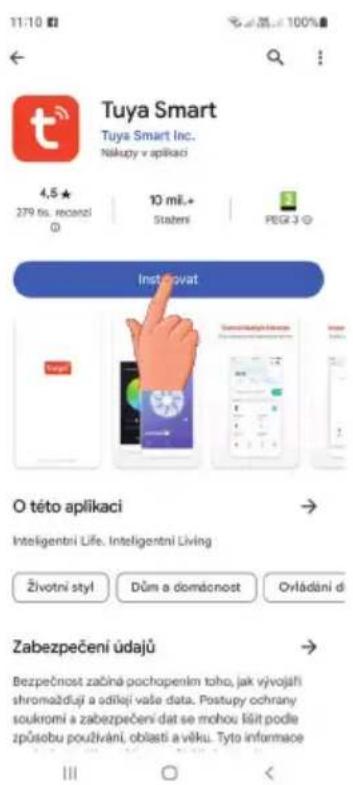

1. Stáhni aplikaci Tuya Smart a vytvoř si účet.
2. Instaluj baterie do zařízení viz obr.3.
3. Přidej zařízení v následujících krocích:

3.1 klikni na Přidat zařízení

3.2 zapni bluetooth a polohu
3.3 vyber skupinu Sensor - Alarm kouře - Alarm kouře (WiFi)

3.4 vyber sit' 2.4 GHz a zadej heslo k siti

3.5 na zařízení stiskni 2 x tl.TEST...zelená LED bliká
3.6 v applikaci potvrď, že "Kontrolka potvrzení bliká"
3.7 a dále klikni na "Blink quickly"
3.8 zařízení se začne vyhledávat
3.9 zařízení se připojuje
3.10 klikni na "Dokončeno"
3.11 otevře se detail zařízení, kde je možné upravit název, aktualizace, další funkce

Z), sledovat záznamy (Record), nastavovat scény (Smart) a volit další nastavení (Set).

11:10 Tuya Smart Tuya Smart Inc. Nákupy v aplikaci 4,5 ★ 279 to. recanci 0 10 mil.+ Staženi PSEG 3 Instagram O této aplikaci Inteligentri Life. Inteligentni Living Životni styl Dům a domácnost Ovládání d Zabezpečení údajů Bezpečnost začiná pochopením toho, jak vývojáří shromažduji a odlíkájí vaše data. Postupy ochrany soukromi a zabezpečení dat se mohou lěit podle způsobu používání, oblasti a věku. Tyto informace

STRUČNÝ POPIS OBRAZOVEK APLIKACE (ANDROID):

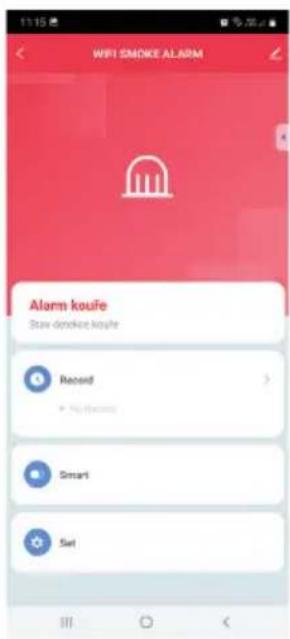

WIFI SMOKE ALARM Alarm koufe Staw smoke koufe Record Smart Set

Hlavní obrazovka hlásiče kouře

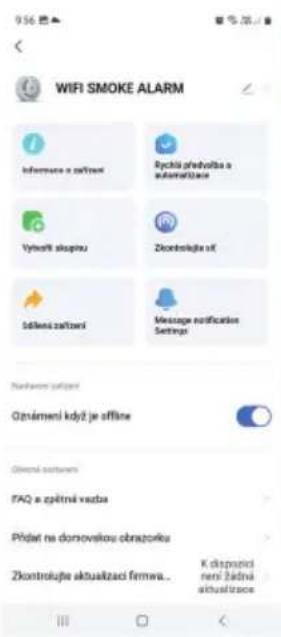

9:56 WIFI SMOKE ALARM Information a zatřevní Rychů přehovlba a automatizace Vývěří skupinu Zkontrolujte uří Sášlená zařízení Message notifications Settings Nordavom zařízení Oznámění když je offkze Obecná sortavom FAQ a zpětné vazda Přídat na dorovskou obrazorka Zkontrolujte aktualizací firmwa... K čísponici není žadná aktualizace

Kliknutim na se zobrazí možnosti: - přejmenovat - informace o zařízení - nastavení volání a SMS (placená funkce) - aktualizace

Záložka Record: všechny dostupné záznamy o testech a alarmu hlásiče

Zvěřit Create Scene Getý Dorn If Pokut je nělstená z podmink splínára - WIFI SMOKE ALARM Išov děské kčouňklami pouze Then Přídkéte výkormíce akti Precondition More Settings Unise

Záložka Smart: možnost nastavení scén pro dané zařizení (co se stane, když..)

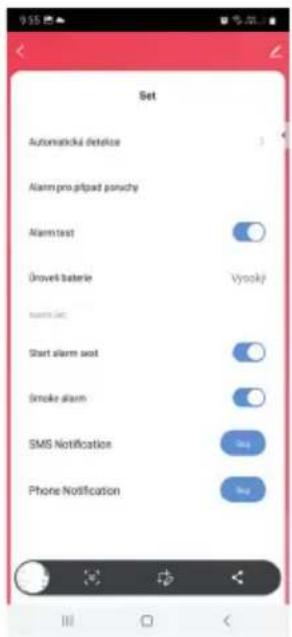

Záložka Set: - zjištění stavu baterie - přímý odkaz na nákup SMS a volání

KONTROLA STAVU BATERIE A JEJÍ VÝMĚNA:

Hlásič provádí automatickou kontrolu stavu baterie. Pokud dojde k poklesu baterie pod danou úroveň, hlásič vydává každých cca 43 s krátký akustický signál, a tím informuje o okamžité nutnosti výměny baterie!

- otočte tělem hlásiče doleva (proti směru hodinových ručiček)

- vyjměte baterie a vložte nové alkalické baterie 3 x 1.5 V /AA

- nasad'te tělo hlásiče opět na spodní díl podle pokynů pro montáz

Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

! ÚDRŽBA HLÁSIČE:

Pokud je hlásič zaprášený, opatrně otřete tělo hlásiče suchým hadříkem nebo vysajte povrch hlásiče. V prašném prostředí se snižuje životnost hlásiče proto doporučujeme provádět údržbu každé 3 měsice! Vyměňte přístroj za nový každých 10 let!

Napájení 3 x 1.5 V alkaličká baterie, AA
Životnost baterie až 3 roky (podle typu)
Hlasitost > 85 dB (3 m)
Příkon	<5 μA (pracovní <100 mA)
Detekční metoda optická komora
WiFi modul Ano, 2.4 GHz, protokol IEEE 802.11b/g/n
Indikace slabé baterie 2.8 V (signalizace každých 43 s)
Stupeň kryti IP20
Pracovní teplota -10°C až +50°C (< 95% RH)
Rozměry	ø 85 x 47 mm

!Záruka na výrobek je 2 roky. Nerozebírejte a neprovádějte žádné neodborné zásahy vnitřních částí hlásiče! Dovozce nenese odpovědnost za případné škody způsobené nesprávným nebo nevhodným použitím výrobku. Při nesprávném použiti výrobek ztrácí záruku!

V připadě záručního a pozáručního servisu, zašlete hlásič na adresu dovozce.

ELEKTROBOCK

www.elbock.cz

Dovozce:

ELEKTROBOCK MTF s.r.o.

Blanenská 1763

Kurim 664 34

Czech Republic

Technická podpora (po-pá 7-14h)

Mobil: [phone]

1008

1008-CPR-MC 69267207 0001 EN14604:2005+AC:2008
