NÁVOD K OBSLUZE HK 654250 FB AEG

Děkujeme vám, že jste si zvolili výrobek značky AEG. Aby vám bezchybně sloužil mnoho let, vyrobili jsme jej s pomocí inovativních technologií, které usnadňují život, a vybavili jsme jej funkcemi, které u obyčejných spotřebičů nenajdete. Stačí věnovat pár minut čtení a zjistíte, jak z něho získat co nejvíce.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací:

www.aeg.com

Registrace vašeho spotřebiče, kterou získáte lepší servis:

www.registeraeg.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.aeg.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly.

Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo.

Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace

Všeobecné informace a rady

Poznámky k ochraně životního prostředí

Změny vyhrazeny.

1. ⚠BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

- Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte z dosahu dětí.

- Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.

- Pokud je spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.

- Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

- Děti mladší tří let bez stálého dozoru držte z dosahu spotřebiče.

1.2 Všeobecné bezpečnostní informace

• Spotřebič a jeho dostupné části se mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.
• Spotřebič nepoužívejte spolu s externím časovačem nebo samostatným dálkovým ovládáním.

• Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.

• Oheň se nikdy nesnažte uhasit vodou, ale vypněte spotřebič a poté plameny zakryjte např. víkem nebo hasicí rouškou.
  • Nepokládejte věci na varnou desku.

• Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.
• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• Po použití vypněte příslušnou část varné desky ovladačem a nespoléhejte na detektor nádoby.
• Je-li sklokeramický nebo skleněný povrch desky prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem.
• Jestliže je poškozený přívodní kabel, smí ho vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

UPOZORNĚNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Rid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.

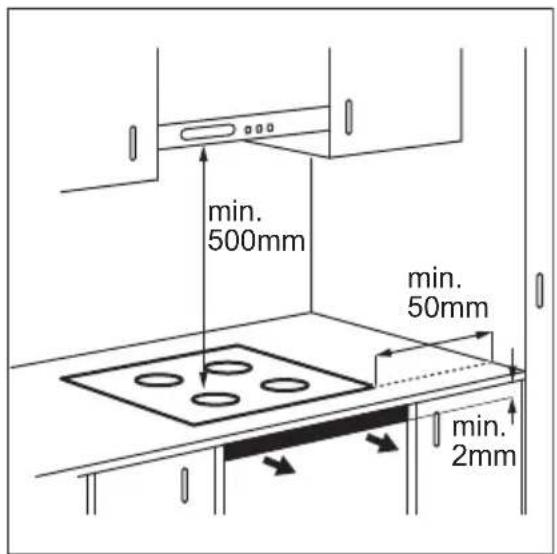

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy noste ochranné rukavice.
• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.
• Chraňte dno spotřebiče před párou a vlhkostí.

• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.

• Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.

• Spodek spotřebiče se může silně zahřát. Zajistěte instalaci samostatného nehořlavého panelu, který bude zakrývat spodek spotřebiče.
• Ujistěte se, že je mezi pracovní deskou a přední stranou spotřebiče umístěného pod ní prostor pro proudění vzduchu alespoň 2 mm. Záruka nekryje škody způsobené nedostatečným prostorem pro proudění vzduchu.

2.2 Připojení k elektrické síti

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.
• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obrat'te se na kvalifikovaného elektrikáře.
• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.
• Použijte správný typ napájecího kabelu.
• Elektrické kabely nesmí být zamotané.
• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.
• Použijte svorku k odlehčení kabelu od tahu.
• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili napájecí kabel nebo sít'ovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obrat'te na autorizované servisní středisko nebo elektrikáře.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do sít'ové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.
• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ní sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení,

pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnící jističe a stykače.

- Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

2.3 Použití spotřebiče

UPOZORNĚNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Před prvním použitím odstraňte veškerý obalový materiál (je-li přítomen), štítky a ochrannou fólii.
• Tento spotřebič používejte v domácnosti.
• Neměňte technické parametry tohoto spotřebiče.
• Ujistěte se, že nejsou ventilační otvory zakryté.
• Zapnutý spotřebič nenechávejte bez dozoru.
• Po každém použití nastavte varnou zónu do polohy „vypnuto“.
• Nespoléhejte se na detektor nádoby.
• Na varné zóny nepokládejte příbory nebo pokličky. Mohly by se zahřát.
• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Pokud je povrch spotřebiče prasklý, okamžitě jej odpojte ze sítě. Zabráníte tak úrazu elektrickým proudem.
• Když je spotřebič zapnutý, uživatelé s kardiostimulátory se nesmějí přiblížit k indukčním varným zónám blíže než na 30 cm.
• Vložíte-li jídlo do horkého oleje, může olej vystříknout.

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo výbuchu

- Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.

• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.
• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumíst'ujte hořlavé předměty nebo předměty obsahující hořlavé látky.

UPOZORNĚNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.
• Nenechte vyvařit vodu v nádobách.
• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.
• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.
• Na spotřebič nepokládejte hliníkovou fólii.
• Nádoby vyrobené z litiny či hliníku nebo nádoby s poškozeným dnem mohou způsobit poškrábání sklokeramiky nebo skla. Tyto předměty při přesouvání na varné desce vždy zdvihněte.
• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k

3. POPIS SPOTŘEBIČE

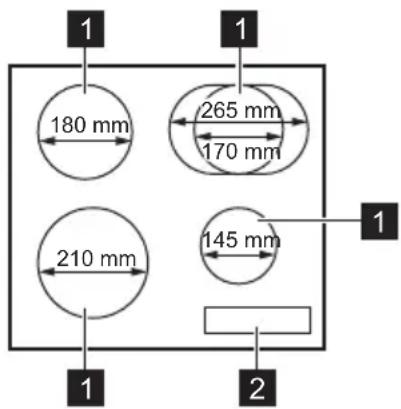

3.1 Uspořádání varné desky

1 180 mm 265 mm 170 mm 210 mm 145 mm 1 1 2

jiným účelům, například k vytápění místností.

2.4 Čištění a údržba

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Před čištěním spotřebič vypněte a nechte ho vychladnout.
• Před prováděním údržby spotřebič odpojte od elektrické sítě.
• K čištění spotřebiče nepoužívejte proud vody nebo páru.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

2.5 Likvidace

UPOZORNĚNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
- Odpojte spotřebič od elektrické sítě.
- Odřízněte a vyhod'te sít'ový kabel.

1 Indukční varná zóna
2 Ovládací panel

3.2 Rozvržení ovládacího panelu

1 5 64 STOP + GO 14 0 3 5 8 10 14 P 88: 0 3 5 8 10 14 P 14 0 3 5 8 10 14 P - 10 9 8 7

K ovládání spotřebiče používejte senzorová tlačítka. Displeje, ukazatele a zvukové signály signalizují, jaké funkce jsou zapnuté.

	Sen-zorové tlačít-ko	Funkce Poznámka
1	➊	ZAP/VYP Slouží k zapnutí a vypnutí varné desky.
2	➌	Blokování tlačítek / Dětská bezpečnostní pojistka	Slouží k zablokování a odblokování ovláda-cího panelu.
3	STOP+GO	STOP+GO Slouží k zapnutí a vypnutí funkce.
4	- Displej nastavení teploty Ukazuje nastavení teploty.
5	- Ukazatele časovače var-ných zón	Ukazují, pro kterou zónu je nastavený čas.
6	- Displej časovače Ukazuje čas v minutách.
7	➌	- Slouží k volbě varné zóny.
8	+/—	- Slouží ke zvýšení nebo snížení času.
9	P	Funkce posílení výkonu Slouží k zapnutí a vypnutí funkce.
10	- Ovládací lišta Slouží k nastavení teploty.

3.3 Displeje nastavení teploty

Displej Popis
0	Varná zóna je vypnutá.
1 - 14	Varná zóna je zapnutá.
u	Je zapnutá funkce STOP+GO.
	Je zapnutá funkce Automatický ohřev.
	Je zapnutá funkce Funkce posílení výkonu.
+ číslice	Došlo k poruše.
=/7 -	OptiHeat Control (Třístupňový ukazatel zbytkového tepla): pokračovat ve vaření / uchovat teplé / zbytkové teplo.
	Je zapnutá funkce Blokování tlačítek /Dětská bezpečnostní pojistka.
	Nevhodná nádoba, příliš malá nádoba nebo na varné zóně není žádná nádoba.
-	Je zapnutá funkce Automatické vypnutí.

3.4 OptiHeat Control (Třístupňový ukazatel zbytkového tepla)

Indukční varné zóny vytvářejí teplo potřebné k vaření přímo ve dně varné nádoby. Sklokeramická varná deska se ohřívá teplem nádoby.

UPOZORNĚNÍ!

popálení zbytkovým teplem.

Ukazatel zobrazuje úroveň

zbytkového tepla.

4. DENNÍ POUŽÍVÁNÍ

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

4.1 Zapnutí a vypnutí

Stisknutím na jednu sekundu varnou desku zapnete nebo vypnete.

4.2 Automatické vypnutí

Tato funkce varnou desku automaticky vypne v následujících případech:

• všechny varné zóny jsou vypnuté,
• po zapnutí varné desky jste nenastavili teplotu,

• něco jste rozlili nebo položili na ovládací panel na déle než 10 sekund (pánev, utěrka, atd.). Ozve se zvukový signál a varná deska se vypne. Odstraňte všechny předměty, nebo vyčistěte ovládací panel.

• se deska se príliš zahřeje (např. když se vyvaří obsah nádoby). Před dalším použitím varné desky je nutné nechat varnou zónu vychladnout.

• použijete nevhodné nádoby. Symbol se rozsvítí a za dvě minuty se varná zóna automaticky vypne.
• po určité době nevypnete varnou zónu nebo nezměníte nastavení teploty. Po určité době se rozsvítí a varná deska se vypne.

Vztah mezi nastavením teploty a dobou, po níž se varná deska vypne:

Nastavení teploty Varná deska se vypne po

6 hodinách

4 - 7 5 hodinách

Nastavení teploty Varná deska se vypne po

8 - 9 4 hodinách

10 - 14 1,5 hodině

4.3 Nastavení teploty

Nastavení nebo změna teploty:

Stiskněte ovládací lištu u požadovaného nastavení teploty nebo posuňte prstem po ovládací liště až k požadovanému nastavení teploty.

14 0 3 5 8 10 14 P

4.4 Automatický ohřev

Zapnete-li tuto funkci, lze tak dosáhnout potřebné teploty za kratší dobu. Tato funkce nastaví na určitou dobu nejvyšší teplotu a pak ji sníží na správné nastavení.

Aby bylo možné funkci zapnout, varná zóna musí být chladná.

Zapnutí funkce pro varnou zónu:

stiskněte P(rozsvítí se ).fbned stiskněte požadované nastavení teploty. Po třech sekundách se zobrazí.

Vypnutí funkce: změňte nastavení teploty.

4.5 Funkce posílení výkonu

Tato funkce dodá indukčním varným zónám více elektrické energie. Funkci lze zapnout pro indukční varnou zónu pouze na omezenou dobu. Poté se indukční varná zóna automaticky přepne na nejvyšší teplotu.

Viz část „Technické informace“.

Zapnutí funkce pro varnou zónu:

stiskněte P Rozsvítí se .

Vypnutí funkce: změňte nastavení teploty.

4.6 Funkce posílení výkonu dvoukruhové varné zóny

Funkce se zapne pro vnitřní okruh, když varná deska zjistí, že průměr nádoby je menší než průměr vnitřního okruhu. Funkce se zapne pro vnější okruh, když varná deska zjistí, že průměr nádoby je větší než průměr vnitřního okruhu.

4.7 Časovač

Odpočítávání času

Tuto funkci můžete použít k nastavení délky zapnutí varné zóny při jednom vaření.

Nejprve zvolte varnou zónu, poté zvolte funkci. Teplotu můžete nastavit před nebo po nastavení funkce.

Nastavení varné zóny: stiskněte opakovaně ⏻, dokud se nerozsvítí kontrolka požadované varné zóny.

Zapnutí funkce: stiskněte časovače a nastavte čas (00 - 99 minut). Když kontrolka varné zóny začne blikat pomaleji, odpočítává se čas.

Kontrola zbývajícího času: zvolte varnou zónu pomocí ☐Kontrolka varné zóny začne blikat rychleji. Na displeji se zobrazí zbývající čas.

Změna času: zvolte varnou zónu pomocí Stiskněte nebo.

Vypnutí funkce: zvolte varnou zónu pomocí a stiskněte. Zbývající čas se bude odpočítávat až do 00. Kontrolka varné zóny zhasne. Funkci lze vypnout také současným stisknutím a. —

Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00. Varná zóna se vypne.

Vypnutí zvukové signalizace: stiskněte

CountUp Timer (Měřič času)

Tato funkce slouží ke sledování doby provozu varné zóny.

Nastavení varné zóny: stiskněte opakovaně ♔dokud se nerozsvítí kontrolka požadované varné zóny.

Zapnutí funkce: stiskněte časovače, rozsvítí se UP. Když kontrolka varné zóny začne blikat pomaleji, počítá se čas. Displej přepíná zobrazení UP uplynulého času (v minutách).

Kontrola délky provozu varné zóny:

zvolte varnou zónu pomocí 🚪Kontrolka varné zóny začne blikat rychleji. Na displeji se zobrazí délka provozu zóny.

Vypnutí funkce: zvolte varnou zónu a stiskněte + hebo. Kontrolka varné zóny zhasne.

Minutka

Když je varná deska zapnutá, ale není zapnutá žádná varná zóna (na displeji nastavení teploty je zobrazeno 📊 můžete tuto funkci použít jako Minutku.

Zapnutí funkce: stiskněte ⚠. Stiskněte + nebo časovače a nastavte čas. Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00.

Vypnutí zvukové signalizace: stiskněte

Tato funkce nemá žádný vliv na provoz varných zón.

4.8 STOP+GO

Tato funkce přepne všechny zapnuté varné zóny na nejnižší teplotu.

Když je tato funkce zapnutá, nelze měnit tepelné nastavení.

Tato funkce nevypne funkce časovače.

Zapnutí funkce: stiskněte STOP + GO. Rozsvítí se ☐. Rozsvítí se

Vypnutí funkce: stiskněte ^STOP +Zobrazí se předchozí nastavení teploty.

4.9 Blokování tlačítek

Když jsou varné zóny zapnuté, ovládací panel lze zablokovat. Zabráníte tak náhodné změně nastavení teploty.

Nejprve nastavte tepelný výkon.

Zapnutí funkce: stiskněte ☐Na čtyři sekundy se rozsvítí ☐Časovač zůstane zapnutý.

Vypnutí funkce: stiskněte 📋. Zobrazí se předchozí nastavení teploty.

Funkci také vypnete vypnutím varné desky.

4.10 Dětská bezpečnostní pojistka

Tato funkce brání neúmyslnému použití varné desky.

Zapnutí funkce: pomocí ① zapněte varnou desku. Nenastavujte teplotu. Na čtyři sekundy stiskněte ☐ Rozsvítí se ☐. Pomocí ② varnou desku vypněte.

Funkci vypnete takto: pomocí ① zapněte varnou desku. Nenastavujte teplotu. Na čtyři sekundy stiskněte ☐. Rozsvítí se ☐. Pomocí 📊varnou desku vypněte.

Vyřazení funkce na jedno vaření: pomocí 📊 zapněte varnou desku. Rozsvítí se 📊. Na čtyři sekundy stiskněte 📊 Do 10 sekund nastavte teplotu. Nyní můžete varnou desku použít. Když varnou desku vypnete pomocí 📊 funkce se opět zapne.

4.11 OffSound Control (Vypnutí a zapnutí zvukové signalizace)

Vypněte varnou desku. Na tři sekundy stiskněte ①. Displej se rozsvítí a zhasne. Na tři sekundy stiskněte Rozsvítí se nebo . Stisknutím časovače zvolte jedno z těchto nastavení:

- -zvuková signalizace je vypnutá - -zvuková signalizace je zapnutá Pro potvrzení volby vyčkejte, než se varná deska automaticky vypne.

Když je tato funkce nastavena na uslyšite zvukovou signalizaci pouze když:

• stisknete ①
• Minutka chladne
  • Odpočítávání času chladne
• něco položíte na ovládací panel.

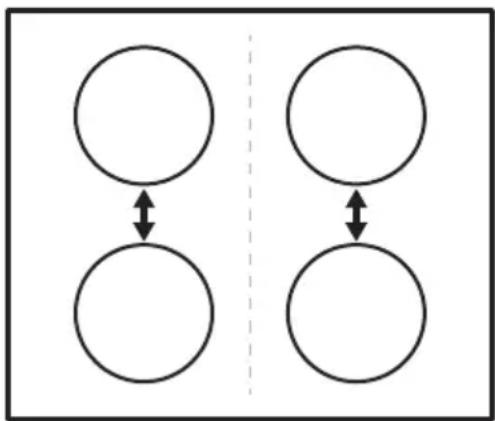

4.12 Funkce Řízení výkonu

• Varné zóny jsou seskupeny podle umístění a počtu fází ve varné desce. Viz obrázek.
• Každá fáze má maximální elektrické zatížení 3 700 W.
• Tato funkce rozděluje výkon mezi varné zóny zapojené do stejné fáze.

• Funkce se zapne, když celkové elektrické zatížení varných zón zapojených do jedné fáze přesáhne 3 700 W.

• Tato funkce snižuje výkon pro ostatní varné zóny zapojené do stejné fáze.

• Displej varných zón se sníženým výkonem se mění v rozmezí dvou úrovní.

Viz kapitoly o bezpečnosti.

5.1 Nádobí

U indukčních varných zón vytváří silné elektromagnetické pole teplo v nádobách velmi rychle.

Indukční varné zóny používejte s vhodnými nádobami.

Materiál nádobí

Nádoba je pro indukční varnou desku vhodná, jestliže:

• se malé množství vody na indukční varné zóně nastavené na nejvyšší teplotu velmi rychle ohřeje.
• magnet přilne na dno nádoby.

Dno nádoby musí být zcela rovné a co nejsilnější.

Rozměry nádoby

Indukční varné zóny se do určité míry automaticky přizpůsobí velikosti dna nádoby.

Výkon varné zóny závisí na průměru varné nádoby. Nádoby s menším než minimálním průměrem přijímají pouze část výkonu vytvářeného varnou zónou.

Viz část „Technické informace“.

5.2 Zvuky během používání

Jestliže slyšíte:

• praskání: nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).
• pískání: používáte varnou zónu na vysoký výkon a nádobí je vyrobeno z různých materiálů (sendvičová konstrukce).
• hučení: používáte vysoký výkon.
• cvakání: dochází ke spínání elektrických přepínačů.
• syčení, bzučení: pracuje ventilátor. Tyto zvuky jsou normální a neznamenají žádnou závadu varné desky.

5.3 Öko Timer (Ekologický časový spínač)

Za účelem úspory energie se topný článek varné zóny sám vypne dřív, než zazní signál odpočítávání času. Rozdíl mezi dobou provozu závisí na nastavené teplotě a délce vaření.

5.4 Příklady použití varné desky

Vztah mezi nastavením teploty a spotřebou energie příslušené varné zóny

není přímo úměrný. Když zvýšíte nastavení teploty, nezvýší se úměrně spotřeba energie dané varné desky. To znamená, že varná zóna se středním nastavením teploty spotřebuje méně než polovinu svého výkonu.

Údaje v následující tabulce jsou jen orientační.

Nastavení te- ploty	Vhodné pro: Čas	(min)	Tipy
- 1	Udržení teploty hotového jídla. dle potřeby		Nádobu zakryjte pokličkou.
1 - 3 Holandská omáčka, rozpouště- ní: másla, čokolády, želatiny.		5 - 25 Čas od času zamíchejte.
1 - 3 Zahuštění: nadýchané omel- ety, míchaná vejce.		10 - 40 Vařte s pokličkou.
3 - 5 Dušení jídel z rýže a mléčných jídel, ohřívání hotových jídel.		25 - 50 Přidejte alespoň dvakrát tolik vody než rýže, mléčná jídla během ohřívání občas zamí- chejte.
5 - 7 Podušení zeleniny, ryb, masa. 20 - 45 Přidejte několik lžic tekutiny.
7 - 9 Vaření brambor v páře. 20 - 60 Použijte max. 1⁄4 l vody na 750 g brambor.
7 - 9 Vaření většího množství jídel, dušeného masa se zeleninou a polévek.		60 - 150 Až 3 l vody a přísady.
9 - 12 Mírné smažení: plátků masa nebo ryb, Cordon Bleu z telecí- ho masa, kotlet, masových kro- ket, uzenin, jater, jíšky, vajec, palačinek a koblih.		dle potřeby V polovině doby obrat'te.
12 - 13 Prudké smažení, pečená bramborová kaše, silné řízky, steaky.		5 - 15 V polovině doby obrat'te.
14 Vaření vody, vaření těstovin, opražení masa (guláš, dušené maso v hrnci), fritování hranolků.
P	Vaření velkých množství vody. Funkce posílení výkonu je zapnutá.

6. ČIŠTĚNÍ A ÚDRŽBA

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

6.1 Všeobecné informace

• Varnou desku po každém použití očistěte.
• Nádoby používejte vždy s čistou spodní stranou.
• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.
• Použijte speciální čisticí prostředek vhodný na povrch varné desky.
• Použijte speciální škrabku na sklo.

6.2 Čištění varné desky

- Okamžitě odstraňte: roztavený plast, plastovou folii nebo jídlo obsahující

7. ODSTRAŇOVÁNÍ ZÁVAD

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

7.1 Co dělat, když...

Problém Možná příčina Řešení
Varnou desku nelze zapnout ani používat.	Varná deska není zapojena do elektrické sítě nebo není připojena správně.	Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě. Viz schéma zapojení.
Je uvolněná pojistka. Zkontrolujte, zda příčinou		závady není pojistka. Pokud se pojistka uvolňuje opako-vaně, obrat'te se na autorizo-vaného elektrikáře.
Zapněte varnou desku zno-		vu a maximálně do 10 se-kund nastavte teplotu.
Stiskli jste dvě nebo více	senzorových tlačítek sou- časně.	Stiskněte pouze jedno sen-zorové tlačítko.
Je zapnutá funkce STOP	+GO.	Viz část „Denní používání“.

cukr. Pokud tak neučiníte, nečistota může varnou desku poškodit.

Speciální škrabku přiložte šikmo ke skleněnému povrchu a posunujte ostří po povrchu desky.

- Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s malým množstvím mycího prostředku. Po vyčištění varnou desku osušte měkkým hadrem.

Problém Možná příčina Řešení
Na ovládacím panelu je vo-da nebo skvrny od tuku.		Vyčistěte ovládací panel.
Ozve se zvukový signál a varná deska se vypne.Když je varná deska vypnu-tá, ozve se zvukový signál.	Zakryli jste jedno nebo více senzorových tlačítek.	Odstraňte předmět ze sen-zorových tlačítek.
Varná deska se vypne. Něčím jste zakryli senzorové tlačítko ➊	Odstraňte předmět ze sen-zorového tlačítka.
Nerozsvítí se Ukazatel zbyt-kového tepla.	Varná zóna byla zapnutá jen krátkou dobu, a není proto horká.	Jestliže byla varná zóna zapnutá dostatečně dlouho, aby byla horká, obrat’te se na autorizované servisní středisko.
Funkce Automatický ohřev nefunguje.	Varná zóna je horká. Nechte varnou zónu dosta-tečně vychladnout.
Je nastavena nejvyšší teplo-ta.		Nejvyšší stupeň teploty má stejný výkon jako funkce.
Nastavení teploty kolísá me-zi dvěma nastaveními.	Je zapnutá funkce Řízení výkonu.	Viz část „Denní používání“.
Senzorová tlačítka se zahřívají.	Nádoba je příliš velká nebo jste ji postavili příliš blízko ovládacích prvků.	Je-li to možné, na zadních varných zónách používejte velké nádoby.
Při dotyku senzorových tlačí-tek nezazní žádný zvukový signál.	Zvuková signalizace je vyp-nutá.	Zapněte zvukovou signaliza-ci.Viz část „Denní používání“.
Rozsvítí se ➌	Je zapnutá funkce Automatické vypnutí.	Vypněte varnou desku a znovu ji zapněte.
Rozsvítí se ➌	Je spuštěna funkce Dětská bezpečnostní pojistka nebo Blokování tlačítek.	Viz část „Denní používání“.
Rozsvítí se ➌	Na varné zóně není žádná nádoba.	Na varnou zónu postavte ná-dobu.
Nádoba není vhodná. Použijte vhodnou nádobu.		Viz část „Tipy a rady“.
Průměr dna nádoby je pro varnou zónu příliš malý.Zobrazí se číslo.Porucha varné desky. Varnou desku na chvíli od-pojte z elektrické sítě. Vy-pojte pojistku v domácí elek-troinstalaci. Opět ji připojte.Jestliže se opět rozsvítí,obrat’te se na autorizované servisní středisko.		Použijte varné nádoby se správnými rozměry.Viz část „Technické informace“.
Rozsvítí se E4	U varné desky došlo k chybě, protože se vyvařila voda z nádoby. Je zapnutá funkce Automatické vypnutí a ochrana před přehřátím varných zón.	Vypněte varnou desku. Od-straňte horkou nádobu. Po přibližně 30 sekundách var-nou zónu opět zapněte. Po-kud byl problém ve varné nádobě, chybové hlášení se přestane zobrazovat. Ukaza-tel zbytkového tepla se může nadále zobrazovat.Nechte varnou nádobu dos-tatečně vychladnout. Zkon-trolujte, zda lze varnou ná-dobu použít s varnou de-skou.Viz část „Tipy a rady“.

7.2 Když nenaleznete řešení...

Pokud problém nemůžete vyřešit sami, obrat'te se na autorizované servisní středisko. Uved'te údaje z typového štítku, kód ze tří číslic a písmen pro sklokeramiku (je v rohu varné desky) a Ujistěte se, že jste varnou desku

používali správným způsobem. Pokud ne, budete muset návštěvu technika z poprodejního servisu nebo prodejce zaplatit, i když je spotřebič ještě v záruce. Informace o servisním středisku a záručních podmínkách jsou uvedeny v záruční příručce.

8. INSTALACE

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

8.1 Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.

Sériové číslo ....

Vestavné varné desky se smějí používat pouze po zabudování do vhodných

vestavných modulů a pracovních ploch, které splňují příslušné normy.

8.3 Připojovací kabel

• Varná deska se dodává s připojovacím kabelem.
- Poškozený síťový kabel vyměňte za síťový kabel tohoto typu (nebo vyšší): H05BB-F Tmax 90°C. Obrat’te se na místní servisní středisko.

8.4 Montáž

Pokud použijete ochrannou skřiň (dodatečné příslušenství), není nutné zachovat přední prostor o šířce 2 mm pro proudění vzduchu a instalovat ochranné dno přímo pod varnou deskou. Ochranná skřiň nemusí být v některých zemích v nabídce. Obrat'te se na svého místního dodavatele.

Ochrannou skříň nelze použít, pokud varnou desku instalujete nad troubou.

9. TECHNICKÉ INFORMACE

9.1 Typový štítek

Model HK654250FB PNC 949 595 002 01

Typ 58 GAD C8 AU 220 - 240 V 50 - 60 Hz

Indukce 7.4 kW Vyrobeno v Německu

Sér. č. 7.4 kW

AEG

CE

Varná zóna Nominální výkon (maximální nastavení teploty) [W]	Funkce posílení výkonu [W]	Délka chodu funkce Funkce posílení výkonu [min]	Průměr nádoby [mm]
Levá přední 2 300 3 700 10 180 - 210
Levá zadní 1 800 2 800 10 145 - 180
Pravá přední 1 400 2 500 4 125 - 145
Pravá zadní 2 300 3 200 10 145 - 265

Výkon varných zón se může nepatrně lišit od údajů uvedených v této tabulce. Mění se na základě materiálu a průměru varných nádob.

Pro dosažení nejlepších výsledků vaření používejte nádoby, které nejsou větší než průměr uvedený v tabulce.

10. ENERGETICKÁ ÚČINNOST

10.1 Produktové informace dle směrnice komise EU 66/2014

Označení modelu HK654250FB
Typ varné desky Vestavná varná		deska
Počet varných zón 4
Technologie ohřevu Indukční deska
Průměr kruhových varných zón (∅) Levá přední		21,0 cm
	Levá zadní	18,0 cm
	Pravá přední	14,5 cm
Délka (D) a šířka (Š) nekruhové varné zóny Pravá zadní		D 17,0 cmŠ 26,5 cm
Spotřeba energie na varnou zónu (elektrické pe-čení)	Levá přední	167,2 Wh / kg
	Levá zadní	169,2 Wh / kg
	Pravá přední	178,1 Wh / kg
	Pravá zadní	171,0 Wh / kg
Spotřeba energie varné desky (elektrická varná deska)	171,4 Wh / kg

EN 60350-2 - Elektrické spotřebiče na vaření pro domácnost - část 2: varné desky - metody pro měření výkonu

10.2 Úspora energie

Během každodenního pečení můžete ušetřit energii, budete-li se řidit níže uvedenými radami.

• Nádobu postavte na varnou zónu a teprve potom ji zapněte.
• Na varné zóny postavte menší nádoby.
• Postavte nádobu přímo na střed varné zóny.
• Při ohřevu vody používejte pouze takové množství, které potřebujete.

- Je-li to možné, zakrývejte nádoby pokličkami.

- Využijte zbytkové teplo k udržování teploty jídle nebo k jeho rozpouštění.

11. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče

určené k likvidaci. Spotřebiče označené příslušným symbolem melikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA.... 21
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.... 22
3. OPIS URZADZENIA....25
4. CODZIENNA EKSPLOATACJA....27
5. WSKAZÓWKI I PORADY 30
6. KONSERWACJA I CZYSZCZENIE.... 32
7. ROZWIAZYWANIE PROBLEMÓW.... 32
8. INSTALACJA....35
9. DANE TECHNICZNE....37
10. EFEKTYWNOŚĆ ENERGETYCZNA.... 38

Z MYŚLĄ O PERFEKCYJNYCH REZULTATACH

1.2 Všeobecné bezpečnostné pokyny

- Na čistenie spotrebiča nepoužívajte parné čističe.

- Varný panel vypínajte po každom použití jeho ovládacími prvkami. Nespoliehajte sa na funkciu rozpoznávania varnej nádoby.

- Ak je sklokeramický/sklenený povrch prasknutý, vypnite spotrebič, aby ste vylúčili možnost' úrazu elektrickým prúdom.

- Ak je poškodený elektrický napájací kábel, musíte ho dat' vymenit' u výrobcu, v autorizovanom servise alebo kvalifikovanej osobe, aby sa predišlo nebezpečenstvu.

2. BEZPEČNOSTNÉ POKYNY

2.1 Inštalácia

VAROVANIE!

Tento spotrebič smie nainštalovat' iba kvalifikovaná osoba.

- Poškodený spotrebič neinštalujte ani nepoužívajte.

- Dodržiavajte pokyny na inštaláciu dodané so spotrebičom.

- Pri premiestňovaní spotrebiča bud’te vždy opatrní, pretože je t’ažký. Vždy používajte bezpečnostné rukavice.

- Nemeňte technické charakteristiky tohto spotrebiča.

- Zabezpečte, aby boli vetracie otvory volné.

- Počas činnosti nenechávajte spotrebič bez dozoru.

- Spotrebič nepoužívajte, ked' máte mokré ruky, ani ked' je v kontakte s vodou.

• Spotrebič pravidelne čistite, aby ste predišli znehodnoteniu povrchového materiálu.
• Pred čistením spotrebič vypnite a nechajte vychladnút'.
• Pred údržbou spotrebič odpojte od elektrickej siete.
• Na čistenie spotrebiča nepoužívajte prúd vody ani paru.
• Spotrebič čistite vlhkou mäkkou handričkou. Používajte iba neutrálne saponáty. Nepoužívajte abrazívne prostriedky, drôtenky, rozpúšťadlá ani kovové predmety.

2.5 Likvidácia

VAROVANIE!

1 Indukčná varná zóna
2 Ovládací panel

3.2 Rozloženie ovládacieho panela

1 5 64 STOP GO 14 0 3 5 8 10 14 P 88: 0 3 5 8 10 14 P 14 0 3 5 8 10 14 P - + 0 3 5 8 10 14 P 10 9 8 7

3.4 OptiHeat Control (3-stupňový ukazovatel zvyškového tepla)

nebezpečenstvo popálenia zvyškovým teplom.

Ukazovatel signalizuje úroveň zvyškového tepla.

4. KAŽDODENNÉ POUŽÍVANIE

VAROVANIE!

4.2 Automatické vypínanie

4.4 Automatický ohrev

4.5 Výkonová funkcia Power

Po uplynutí nastaveného času zaznie zvukový signál a bude blikat' 00. Varná zóna sa vypne.

sa balebo . botknite sa časovača, aby ste vybrali z nasledovných možností:

Materiál kuchynského riadu

Dno kuchynského riadu musí byt' hrubé a ploché.

Rozmery kuchynského riadu

Účinnost' varných zón závisí od priemeru dna kuchynského riadu. Kuchynský riad

Ak problém nedokážete odstránit' sami, zavolajte predajcu alebo autorizované servisné stredisko. Uved'te údaje z typového štítka. Uved'te tiež trojmiestny kód sklokeramiky (je v rohu skleneného povrchu) a zobrazované chybové

8. INŠTALÁCIA

VAROVANIE!

8.2 Zabudované varné panely

• Varný panel sa dodáva s napájacím káblom.
- Na výmenu poškodeného siet'ového kábla použite nasledovný siet'ový kábel typu (alebo viac): H05BB-F Tmax 90°C. Obrát'te sa na miestne autorizované servisné stredisko.

Varná zóna Nominálny výkon (max. var-ný stupeň) [W]	Výkonová funkcia Power [W]	Výkonová funkcia Power max-imálne trvanie [min]	Priemer ku-chynského ria-du [mm]
Ľavá predná 2300 3700 10 180 - 210
Ľavá zadná 1800 2800 10 145 - 180
Pravá predná 1400 2500 4 125 - 145
Pravá zadná 2300 3200 10 145 - 265

EN 60350-2 - Elektrické varné spotrebiče pre domácnost'. Čast' 2: Varné panely. Metódy merania funkčných vlastností

10.2 Úspora energie

Materiály označené symbolom odovzdajte na recykláciu. Obal hod'te do príslušných kontajnerov na recykláciu. Chráně životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte

spotrebiče označené symbolom spolu s odpadom z domácnosti. Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obrátte na obecný alebo mestský úrad.

CE
